汽车空气流量传感器常见故障和解决方法汽车空气流量传感器是汽车发动机管理系统中的重要组成部分，用于测量进入发动机的空气流量，以便调整燃油喷射量，保证发动机的正常运行。
然而，在使用过程中，空气流量传感器也会出现一些常见的故障，下面将对这些故障及解决方法进行详细介绍。
1. 故障一：传感器信号异常空气流量传感器的主要功能是测量进入发动机的空气流量，并将测量结果传输给发动机控制单元(ECU)。
如果传感器信号异常，会导致ECU无法正常工作，从而影响发动机的燃烧效率和性能。
解决方法：- 首先，检查传感器的电源和接地是否正常，确保传感器能够正常供电；- 其次，检查传感器的信号线是否连接良好，确保传感器的信号能够准确传输；- 如果以上检查均无异常，那么可能是传感器本身出现了故障，需要更换新的传感器。
2. 故障二：传感器污染由于传感器安装在发动机进气道中，长时间的使用会导致传感器表面被空气中的污染物覆盖，如灰尘、油污等。
这些污染物会影响传感器的灵敏度和准确性，进而影响发动机的工作状态。
解决方法：- 定期清洁传感器表面，可以使用专用的清洗剂和软毛刷进行清洁；- 注意不要使用过于强力的清洁剂，以免损坏传感器；- 如果清洁后问题仍未解决，可能需要更换新的传感器。
3. 故障三：传感器损坏传感器在长时间的使用过程中可能会出现损坏的情况，例如电路断路、元件老化等。
这些损坏会导致传感器无法正常工作，从而影响发动机的性能。
解决方法：- 首先，检查传感器的电源和接地是否正常，确保传感器能够正常供电；- 其次，使用万用表等工具检测传感器的电阻值和信号值，判断传感器是否损坏；- 如果传感器确实损坏，需要更换新的传感器。
总结：汽车空气流量传感器常见故障包括传感器信号异常、传感器污染和传感器损坏。
解决这些故障的方法主要包括检查电源和接地是否正常、清洁传感器表面以及更换新的传感器。
在日常使用中，我们应该定期检查和维护空气流量传感器，以确保发动机的正常运行。

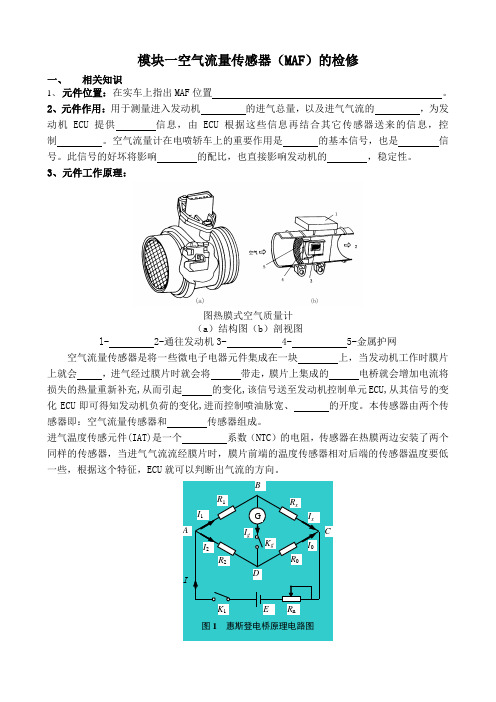

模块一空气流量传感器（MAF ）的检修一、 相关知识1、 元件位置：在实车上指出MAF 位置 。
2、元件作用：用于测量进入发动机 的进气总量，以及进气气流的 ，为发动机ECU 提供 信息，由ECU 根据这些信息再结合其它传感器送来的信息，控制 。
空气流量计在电喷轿车上的重要作用是 的基本信号，也是 信号。
此信号的好坏将影响 的配比，也直接影响发动机的 ，稳定性。
3、元件工作原理：图热膜式空气质量计（a ）结构图（b ）剖视图 l- 2-通往发动机3- 4- 5-金属护网空气流量传感器是将一些微电子电器元件集成在一块 上，当发动机工作时膜片上就会 ，进气经过膜片时就会将 带走，膜片上集成的 电桥就会增加电流将损失的热量重新补充,从而引起 的变化,该信号送至发动机控制单元ECU,从其信号的变化ECU 即可得知发动机负荷的变化,进而控制喷油脉宽、 的开度。
本传感器由两个传感器即：空气流量传感器和 传感器组成。
进气温度传感元件(IAT)是一个 系数（NTC ）的电阻，传感器在热膜两边安装了两个同样的传感器，当进气气流流经膜片时，膜片前端的温度传感器相对后端的传感器温度要低一些，根据这个特征，ECU 就可以判断出气流的方向。
I图1 惠斯登电桥原理电路图G R 1 R x R 0 R 2 I 1 I 2 I x I 0 I g K g K 1 E CB D A R n惠斯登电桥如图1所示。
被测电阻与三个已知电阻R1、R2、R0连成电桥的四个臂。
四边形的对角线AC接电源，称为电桥的电源对角线；另一对角线BD接检流计G，称为电桥的检测对角线，也称为“桥路”。
G的作用就是检测B、D这两点间的电位差。
电桥还可以用于测量电感、电容、频率、压力、温度、形变等许多物理量，并在自动控制中得到了广泛的应用根据上图写出电桥的工作原理：注意：该类型的传感器需要传感器之后到发动机燃烧室之间的不能出现漏气现象，否则将导致发动机怠速不稳，甚至出现熄火现象。
空⽓流量计故障分析检测空⽓流量计故障分析检测空⽓流量计是⽤来计量发动机进⽓量的传感器,在汽车电控燃油喷射系统中,把空⽓流量信号和发动机转速信号⼀起作为喷油时间的基准信号。
空⽓流量计的发展⼤体上经历了4代:L 型、D型、热线式、热模式。
发动机⼯作不稳定的原因很多,空⽓流量计是重点检查的对象,但是要确认它是否有故障,故障分析、检查⽅法就显得尤为重要,下⾯通过两个例⼦加以说明。
⼀、故障⼀凌志LS400轿车⾼速闯车。
发动机在原地加速时运转正常。
当汽车⾏驶速度在120~14 0公⾥左右时,汽车会出现闯动的现象,有时闯动频繁,有时只是偶尔闯动,感觉好像是发动机间歇断⽕。
故障分析:发动机空载运转时正常,⽽故障只在120km/h车速以上时发⽣,或者说是有较⼤负荷时故障才出现,因此故障原因可能是发动机⾼速断⽕、断油、喷油量突然减少,或者是废⽓再循环、汽油蒸⽓回收系统、进⽓控制系统、氧传感器闭环控制系统等在⾼速时⼯作不正常造成的。
检修:读取故障代码,⽆码检查点⽕系统,将⽰波器接到⼀个点⽕线圈的中央⾼压线,试车、闯车时点⽕⾼压为8KV~10KV,正常,点⽕波形良好;将⽰波器接到另⼀个点⽕线圈的中央⾼压线,再试车出现故障时点⽕波形也良好。
后来将⽰波器逐个接到各缸的⾼压线,再试车,结果发现闯车时各缸的⾼压都正常,波形都⽌常,可见闯车的原因不是点⽕系统造成的,应查找其他⽅⾯的原因。
将⽰波器接到第⼀缸喷油器控制端,试车,观察喷油时间的变化情况,闯车该⽓缸的喷油时间正常,为3.5ms左右。
然后将⽰波器逐个接到其余⽓缸的喷油器控制端,再试车,观察喷油时间的变化情况,闯车时每个⽓缸的喷油时间都⽆异常。
也不能说明故障是喷油量造成的。
接上电脑检测故障诊断仪,读取数据流,从获得的数据来看,当系统由闭环控制进⼊开环控制时,车速在120km/h左右,是容易出现闯车的时候。
断开氧传感器接线,强迫发动机常处于开环控制,接着试车,故障依旧。
其他数据都正常。
空气流量传感器的故障诊断与维修
空气流量传感器常应用于汽车行业中，其中的电子控制燃油喷射系统的ECU有故障存储功能，它将空气流量传感器及执行元件的工作情况汇总起来，并与电脑内存储的固定程序进行比较，如其误差超出规定范围即作为故障存储。
当空气流量传感器应用在汽车行业时出现怠速不稳，部分负荷冒黑烟，有时换挡熄火的故障分析。
空气流量传感器怠速不稳故障检测过程，电脑内故障存储为空气流量传感器故障，但具体检测空气流量传感器电路时情况正常，更换空气流量传感器故障依旧，更换电脑后冷车正常，热车后故障依旧。
这时再检测全车数据块，发现08数据组第7组第2区氧传感器电压变化频率慢。
正常变化每分钟20—30次，此时平均只有5—6次，说明空气流量传感器有故障。
维修结果，更换氧传感器，故障排除。
空气流量传感器怠速不稳故障分析，此故障在于电脑内出现空气流量计信号与氧传感器信号矛盾，实际上是由于氧传感器失准，造成误调节，但从结果上看和空气流量传感器信号严重超差，造成氧传感器无法调整是一样的。
这里电脑优先考虑重要信号即空气流量计信号，只要我们能正确理解电脑的故障提示，问题就不难解决。
这个故障可理解为：从与空气流量计有关的故障，我们就很容易联想到氧传感器。
这就需要我们对其原理多了解一些，去对应不同情况。
当空气流量传感器发生故障时，多数维修工作人员可通过检测仪读到具体故障情况。
这里存在一个相似故障的分辨问题，如空气流量
计信号与氧传感器信号发生矛盾，电脑将怎样输出等。
故我们在检测故障时还是要安装固定的程序进行检测。
空气流量计故障排查与修复空气流量计（Mass Air Flow Sensor, 简称MAF）是现代汽车发动机管理系统中的重要部件之一。
它用于测量进入发动机的空气流量，并向控制单元提供准确的数据，以确保发动机能够正常运行。
然而，由于长期使用或其他原因，空气流量计可能会出现故障。
本文将介绍空气流量计故障的常见原因，并提供一些排查与修复的方法。
故障原因一：污垢堆积由于发动机进气中含有微小的颗粒物，随着时间的推移，这些颗粒物可能会在空气流量计的传感器上堆积形成污垢，导致空气流量计测量不准确，甚至完全失效。
排查与修复方法：1. 使用空气流量计清洗剂：可以购买专用的空气流量计清洗剂，按照清洁剂的说明书进行清洗。
首先，拆下空气流量计，仔细喷洒清洗剂，然后用干净的布轻轻擦拭传感器表面。
清洗过程需要小心，以免损坏传感器。
2. 用胶带粘去污垢：如果无法获得清洗剂，也可以使用透明的胶带将污垢粘取下来。
将胶带粘在传感器表面并迅速撕下，以此来清除堆积物。
这个方法需要小心操作，确保不会给传感器造成损坏。
故障原因二：电线接触不良电线是空气流量计与发动机控制单元之间的连接纽带。
如果电线出现脱落、松动或接触不良等问题，空气流量计将无法正常工作。
排查与修复方法：1. 检查连接插头：检查空气流量计连接插头是否牢固插入。
确保插头的固定装置完好，并听到插头插入时的“咔嗒”声。
2. 清洁电线插头：使用清洁剂和软毛刷清洁插头接触面和电线表面，以确保电线与插头之间的良好接触。
故障原因三：传感器损坏长期使用或其他原因可能导致空气流量计传感器的损坏。
传感器损坏会导致空气流量计测量不准确，无法提供正确的数据给控制单元。
排查与修复方法：1. 使用多用途计量表检测传感器：通过测量传感器的电压或电阻值，可以判断传感器是否正常工作。
将计量表两根探针分别与传感器的电线连接，观察计量表的读数是否在正常范围内。
2. 更换传感器：如果传感器损坏，无法恢复正常工作，就需要更换全新的传感器。
148AUTO TIMEAUTO AFTERMARKET | 汽车后市场别克君越空气流量传感器故障诊断分析秦咏梅 李治国湖南汽车工程职业学院 湖南省株洲市 412000摘 要： 空气流量传感器，是电喷发动机的重要传感器之一。
它将吸入的空气流量转换成电信号送至电控单元(ECU），作为决定喷油的基本信号之一，是测定吸入发动机的空气流量的传感器。
本文以别克君越空气流量传感器不工作为例进行故障分析， 通过该故障的分析与诊断，对发动机传感器有了进一步的了解。
关键词：空气流量传感器；诊断分析1 故障描述2015款别克君越发动机型号为LDK 自动变速器轿车，高速行车时突然出现发动机加速无力，在加速那一刻会出现熄火，然后再启动发动机，汽车会出现发动机没法正常着车并且发动机故障指示灯会亮。
2 故障原因分析表1 空气流量传感器常见故障现象及可能原因当空气流量传感器的电路发生了故障才会有发动机故障指示灯点亮的现象，通过诊断仪检查得故障码P0113属于传感器线路故障。
3 汽车检修操作过程第一步：把点火开关打到Off 位置，然后断开b75c 空气流量传感器线束连接器之后等所有系统断电，就测试搭铁端子7和搭铁间的电阻是否小于2欧。
导线的阻值为0.08Q,导线是好的。
然后我们就判断线路问题，把点火开关打到on 档，之后用测试灯测电路端子5和搭铁之间是否有点压，这里用试灯检测，通过试灯亮还是不亮来判断，实际测试如图2所示。
第二步：图3所示试灯没有亮，没有供电，然后我们就检查保险，由图知试灯未点亮旦保险熔断就关闭点火开关，拆试灯和保险。
第三步：测点火电压电路和搭铁间的电阻是否为无穷大，操作如图4,则测点火电压5和搭铁间的电阻。
由图6知电阻小于2欧，说明线路短路图1 空气流量传感器电路图2 搭铁端子7和搭铁间的电阻图3 测电路端子与打铁间是否有电压图4 测保险是否熔断图5 拆保险AUTO AFTERMARKET | 汽车后市场时代汽车 作者简介秦咏梅： （1976—），女，汉族，湖南娄底人，高级讲师，本科。
