一.课程设计目的(1)通过matlab的simulink工具箱,掌握DC-DC、DC-AC、AC-DC电路的仿真。
通过设置元器件不同的参数,观察输出波形并进行比较,进一步理解电路的工作原理;(2)掌握焊接的技能,对照原理图,了解工作原理;(3)加深理解和掌握《电力电子技术》课程的基础知识,提高学生综合运用所学知识的能力;二.课程设计内容第一部分:simulink电力电子仿真/版本matlab7.0(1)DC-DC电路仿真(升降压(Buck-Boost)变换器)仿真电路参数:直流电压20V、开关管为MOSFET(内阻为0.001欧)、开关频率20KHz、电感L为133uH、电容为1.67mF、负载为电阻负载(20欧)、二极管导通压降0.7V(内阻为0.001欧)、占空比40%。
仿真时间0.3s,仿真算法为ode23tb。
图1-1占空比为40%的,降压后为12.12V。
触发脉冲、电感电流、开关管电流、二极管电流、负载电流、输出电压的波形。
图1-2占空比为60%的,升压后为28.25V。
触发脉冲、电感电流、开关管电流、二极管电流、负载电流、输出电压的波形。
图1-3•图1-4升降压变换电路(又称Buck-boost电路)的输出电压平均值可以大于或小于输入直流电压,输出电压与输入电压极性相反,其电路原理图如图1-4(a)所示。
它主要用于要求输出与输入电压反相,其值可大于或小于输入电压的直流稳压电源工作原理:①T导通,ton期间,二极管D反偏而关断,电感L储能,滤波电容C向负载提供能量。
②T关断,toff期间,当感应电动势大小超过输出电压U0时,二极管D导通,电感L经D向C和RL反向放电,使输出电压的极性与输入电压在ton期间电感电流的增加量等于toff期间的减少量,得:由的关系,求出输出电压的平均值为:上式中,D为占空比,负号表示输出与输入电压反相;当D=0.5时,U0=Ud;当0.5<D<1时,U0>Ud,为升压变换;当0≤D<0.5时,U0<Ud,为降压变换。

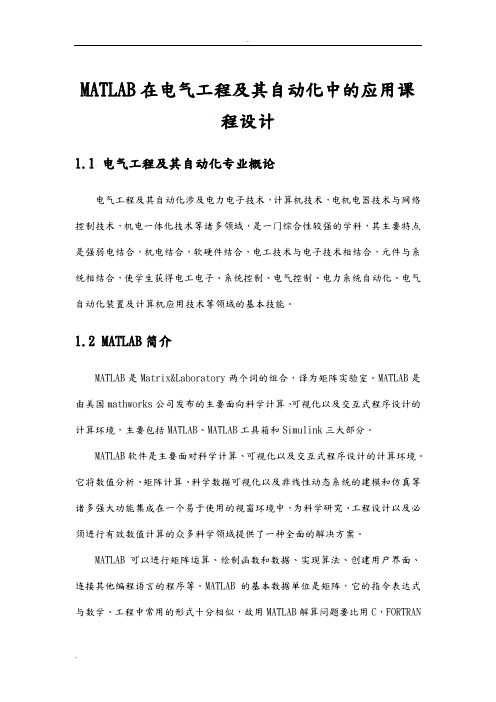

MATLAB在电气工程及其自动化中的应用课程设计1.1 电气工程及其自动化专业概论电气工程及其自动化涉及电力电子技术,计算机技术,电机电器技术与网络控制技术,机电一体化技术等诸多领域,是一门综合性较强的学科,其主要特点是强弱电结合,机电结合,软硬件结合,电工技术与电子技术相结合,元件与系统相结合,使学生获得电工电子、系统控制、电气控制、电力系统自动化、电气自动化装置及计算机应用技术等领域的基本技能。
1.2 MATLAB简介MATLAB是Matrix&Laboratory两个词的组合,译为矩阵实验室。
MATLAB是由美国mathworks公司发布的主要面向科学计算、可视化以及交互式程序设计的计算环境,主要包括MATLAB、MATLAB工具箱和Simulink三大部分。
MATLAB软件是主要面对科学计算、可视化以及交互式程序设计的计算环境。
它将数值分析、矩阵计算、科学数据可视化以及非线性动态系统的建模和仿真等诸多强大功能集成在一个易于使用的视窗环境中,为科学研究、工程设计以及必须进行有效数值计算的众多科学领域提供了一种全面的解决方案。
MATLAB可以进行矩阵运算、绘制函数和数据、实现算法、创建用户界面、连接其他编程语言的程序等。
MATLAB的基本数据单位是矩阵,它的指令表达式与数学、工程中常用的形式十分相似,故用MATLAB解算问题要比用C,FORTRAN等语言简捷得多,且MATLAB吸收了Maple等软件的优点,使它成为一个强大的数学软件。
同时,在新版本中也加入了对C,FORTRAN,C++,JAVA的支持。
MATLAB 软件主要应用于工程计算、控制设计、信号处理与通讯、图像处理、信号检测、金融建模设计与分析等领域。
1.3 SimPowerSystems模块库简介Simulink是MATLAB软件中的一种可视化仿真工具,是一种基于MATLAB的框图设计环境,是实现动态系统建模、仿真和分析的一个软件包,被广泛应用于线性系统、非线性系统、数字控制及数字信号处理的建模和仿真中。
《电力电子技术》单相半波可控整流电路MATLAB仿真实验一、实验目的:(1) 单相半波可控整流电路(电阻性负载)电路的工作原理电路设计与仿真。
(2) 单相半波可控整流电路(阻-感性负载)电路的工作原理电路设计与仿真。
(3) 单相半波可控整流电路(阻-感性负载加续流二极管)电路的工作原理电路设计与仿真。
(4)了解三种不同负载电路的工作原理及波形。
二、电阻性负载电路1、电路及其工作原理图1.1单向半波可控整流电路(电阻性负载)如图1.1所示,单向半波可控制整流电路原理图,晶闸管作为开关,变压器T起到变换电压与隔离的作用。
其工作原理:(1)在电源电压正半波(0~π区间),晶闸管承受正向电压,脉冲uG在ωt=α处触发晶闸管,晶闸管开始导通,形成负载电流id,负载上有输出电压和电流。
(2)在ωt=π时刻,u2=0,电源电压自然过零,晶闸管电流小于维持电流而关断,负载电流为零。
(3)在电源电压负半波(π~2π区间),晶闸管承受反向电压而处于关断状态,负载上没有输出电压,负载电流为零。
(4)直到电源电压u2的下一周期的正半波,脉冲uG 在ωt=2π+α处又触发晶闸管,晶闸管再次被触发导通,输出电压和电流又加在负载上,如此不断重复。
2、MATLAB下的模型建立2.1 适当连接后,可得仿真电路。
如图所示:2.2 仿真结果与波形分析下列所示波形图中,波形图分别代表了晶体管VT上的电流、晶体管VT 上的电压、电阻加电感上的电压。
设置触发脉冲α分别为30°、60°、90°、120°时的波形变化。
α=30°α=60°α=90°α=120°分析:与电阻性负载相比,负载电感的存在,使得晶闸管的导通角增大,在电源电压由正到负的过零点也不会关断,输出电压出现了负波形,输出电压和电流平均值减小;大电感负载时输出电压正负面积趋于相等,输出电压平均值趋于零。
电子技术与软件工程Electronic Technology&Software Engineering电子技术Electronic Technology基于MATLAB的电力电子技术虚拟实验仿真平台的设计张岩贾小龙(宁夏理工学院宁夏回族自治区石嘴山市753000)摘要:本文在MATLAB的基础上,利用现代仿真技术对电力电子变换器电路进行了SIMULINK仿真,完成了借助于图形用户界面GUI 功能的虚拟实验平台的搭建,达到了基本的实验要求。
关键词:MATLAB;电力电子技术;仿真模型;GUI1背景传统高校实验室所占实验经费比例大,软硬件设备一般比较昂贵的,容量有限且电气信息类技术更新非常快,要建立非常完备且与时俱进的实验教学环境是很困难的。
虚拟仿真实验既节省了资金,又可突破传统实验室在硬件设备上的限制,缓解了实验经费不足与实验人数过多的矛盾,突破了时空的局限,优化了教育资源,提高了学习兴趣和效率,真正实现理论教学与实验教学的结合。
因此,虚拟实验室的研究对于现代远程教学和高等院校的实验教学、课堂教学都很有意义。
2虚拟实验平台的国内外研究现状近年来计算机技术的发展为虚拟仿真实验平台开发提供了技术支持,已有很多高校和企业着手研究虚拟实验仿真平台。
例如:美国卡耐基梅隆大学早期开发的虚拟实验平台,他们的技术方案是通过计算机所搭建出来的函数发生器、示波器等实验硬件设备连接到Internet上,学生或其他用户可以通过上网然后网络远程连接并加以使用。
麻省理工学院(Massachusetts Institute of Technology),该院校着手项目的主要是为了建设众多学科科目的虚拟实验平台,此项目是同微软公司通力合作开发出来的I-Lab,设计出来的平台可以用来研究基于虚拟现实的科学技术与电气工程的创新型教育体系。
目前国内的一些高等院校逐渐设计出了自己的虚拟实验平台。
中国科学技术大学早期设计的物理虚拟实验平台是把实验运用在教学的演示和简单物理实验这些问题上,此设计是国内第一套有推广价值的实验教学平台。
目录摘要 (1)关键词 (1)1.引言 (1)2.单相半波可控整流电路 (1)2.1实验目的 (1)2.2实验原理 (1)2.3实验仿真 (2)3.单相桥式全控整流电路 (8)3.1实验目的 (8)3.2实验原理 (8)3.3实验仿真 (9)4.三相半波可控整流电路 (10)4.1实验目的 (10)4.2实验原理 (11)4.3实验仿真 (12)5. 三相半波有源逆变电路 (14)5.1实验目的 (14)5.2实验原理 (14)5.3实验仿真 (15)6.三相桥式半控整流电路 (17)6.1 实验目的 (17)6.2实验原理 (17)`6.3 实验仿真 (17)7.小结 (19)致谢 (19)电力电子技术应用实例的MATLAB 仿真摘 要 本文是用MATLAB/SIMULINK 实现电力电子有关电路的计算机仿真的毕业设计。
论文给出了单相半波可控整流电路、单相桥式全控整流电路、三相半波可控整流电路、三相半波有源逆变电路、三相桥式全控整流电路的实验原理图、 MATLAB 系统模型图、及仿真结果图。
实验过程和结果都表明:MATLAB 在电力电子有关电路计算机仿真上的应用是十分广泛的。
尤其是电力系统工具箱-Power System Blockset (PSB )使得电力系统的仿真更加方便。
关键词 MATLAB SIMULINK PSB 电力电子相关电路1.引言MATLAB 是由Math Works 公司出版发行的数学计算软件,为了准确建立系统模型和进行仿真分析,Math Works 在MATLAB 中提供了系统模型图形输入与仿真工具一SIMULINK 。
其有两个明显功能:仿真与连接,即通过鼠标在模型窗口画出所系统的模型,然后可直接对系统仿真。
这种做法使一个复杂系统模型建立和仿真变得十分容易。
[4][2]在1998年,MathWoIks 推出了电力系统仿真的电力系统工具箱-Power System Blockset (PSB )。
电力电子技术 matlab课程设计一、课程目标知识目标:1. 理解电力电子技术的基本原理,掌握相关术语及概念;2. 学会使用MATLAB软件进行电力电子电路的仿真与设计;3. 掌握常见电力电子器件的工作原理及其在电路中的应用。
技能目标:1. 能够运用MATLAB软件构建电力电子电路模型,进行基本仿真分析;2. 能够对电力电子电路进行参数优化,提高电路性能;3. 能够运用所学知识解决实际问题,具备一定的电力电子技术实际应用能力。
情感态度价值观目标:1. 培养学生对电力电子技术及MATLAB软件的兴趣,提高学习积极性;2. 培养学生具备团队协作精神,善于与他人沟通交流,共同解决问题;3. 增强学生的创新意识,鼓励学生勇于探索新知识,提高实践能力。
课程性质:本课程为电力电子技术领域的实践课程,以MATLAB软件为工具,结合理论知识,培养学生的实际操作能力。
学生特点:学生已具备一定的电力电子技术理论基础,但对于MATLAB软件的使用相对陌生,需要从基础开始教学。
教学要求:教师需结合课本内容,由浅入深地引导学生学习MATLAB软件在电力电子技术中的应用,注重培养学生的实际操作能力和创新精神。
在教学过程中,关注学生的个体差异,给予个性化指导,确保课程目标的实现。
通过课程学习,使学生能够将所学知识应用于实际电路设计与分析中,提高综合素养。
二、教学内容1. 电力电子技术基本原理回顾:包括电力电子器件的工作原理、特性及分类,重点掌握二极管、晶闸管、MOSFET和IGBT等器件。
2. MATLAB软件入门:介绍MATLAB软件的基本操作,如命令窗口、脚本编写、函数调用等,为后续仿真打下基础。
3. 电力电子电路建模与仿真:结合课本内容,选用典型电力电子电路进行建模与仿真,包括整流电路、逆变电路、斩波电路等。
- 教学大纲安排:按照课本章节进行,逐个分析各类电路的工作原理及仿真方法。
4. 参数优化与性能分析:教授学生如何运用MATLAB软件对电力电子电路进行参数优化,提高电路性能。
本文前言MATLAB的简介MATLAB是一种适用于工程应用的各领域分析设计与复杂计算的科学计算软件,由美国Mathworks公司于1984年正式推出,1988年退出3.X(DOS)版本,19992年推出4.X(Windows)版本;19997年腿5.1(Windows)版本,2000年下半年,Mathworks公司推出了他们的最新产品MATLAB6.0(R12)试用版,并于2001年初推出了正式版。
随着版本的升级,内容不断扩充,功能更加强大。
近几年来,Mathworks公司将推出MATLAB语言运用于系统仿真和实时运行等方面,取得了很多成绩,更扩大了它的应用前景。
MATLAB已成为美国和其他发达国家大学教学和科学研究中最常见而且必不可少的工具。
MATLAB是“矩阵实验室”(Matrix Laboratory)的缩写,它是一种以矩阵运算为基础的交互式程序语言,着重针对科学计算、工程计算和绘图的需要。
在MATLAB中,每个变量代表一个矩阵,可以有n*m个元素,每个元素都被看做复数摸索有的运算都对矩阵和复数有效,输入算式立即可得结果,无需编译。
MATLAB强大而简易的做图功能,能根据输入数据自动确定坐标绘图,能自定义多种坐标系(极坐标系、对数坐标系等),讷讷感绘制三维坐标中的曲线和曲面,可设置不同的颜色、线形、视角等。
如果数据齐全,MATLAB通常只需要一条命令即可做图,功能丰富,可扩展性强。
MATLAB软件包括基本部分和专业扩展部分,基本部分包括矩阵的运算和各种变换、代数和超越方程的求解、数据处理和傅立叶变换及数值积分风,可以满足大学理工科学生的计算需要,扩展部分称为工具箱,它实际上使用MATLAB的基本语句编成的各种子程序集,用于解决某一方面的问题,或实现某一类的新算法。
现在已经有控制系统、信号处理、图象处理、系统辨识、模糊集合、神经元网络及小波分析等多种工具箱,并且向公式推倒、系统仿真和实时运行等领域发展。
