电力电子技术第五版复习资料第1章绪论1 电力电子技术定义：是使用电力电子器件对电能进行变换和控制的技术，是应用于电力领域的电子技术，主要用于电力变换。
2 电力变换的种类（1）交流变直流AC-DC：整流（2）直流变交流DC-AC：逆变（3）直流变直流DC-DC：一般通过直流斩波电路实现（4）交流变交流AC-AC：一般称作交流电力控制3 电力电子技术分类：分为电力电子器件制造技术和变流技术。
第2章电力电子器件1 电力电子器件与主电路的关系（1）主电路：指能够直接承担电能变换或控制任务的电路。
（2）电力电子器件：指应用于主电路中，能够实现电能变换或控制的电子器件。
2 电力电子器件一般都工作于开关状态，以减小本身损耗。
3 电力电子系统基本组成与工作原理（1）一般由主电路、控制电路、检测电路、驱动电路、保护电路等组成。
（2）检测主电路中的信号并送入控制电路，根据这些信号并按照系统工作要求形成电力电子器件的工作信号。
（3）控制信号通过驱动电路去控制主电路中电力电子器件的导通或关断。
（4）同时，在主电路和控制电路中附加一些保护电路，以保证系统正常可靠运行。
4 电力电子器件的分类根据控制信号所控制的程度分类（1）半控型器件：通过控制信号可以控制其导通而不能控制其关断的电力电子器件。
如SCR晶闸管。
（2）全控型器件：通过控制信号既可以控制其导通，又可以控制其关断的电力电子器件。
如GTO、GTR、MOSFET 和IGBT。
（3）不可控器件：不能用控制信号来控制其通断的电力电子器件。
如电力二极管。
根据驱动信号的性质分类（1）电流型器件：通过从控制端注入或抽出电流的方式来实现导通或关断的电力电子器件。
如SCR、GTO、GTR。
（2）电压型器件：通过在控制端和公共端之间施加一定电压信号的方式来实现导通或关断的电力电子器件。
如MOSFET、IGBT。
根据器件内部载流子参与导电的情况分类（1）单极型器件：内部由一种载流子参与导电的器件。
1、什么是电力电子技术？它有几个组成部分？答：电力电子技术是依靠电力电子器件组成各种电力变换电路，实现电能的高效率转换与控制的一门学科，它包括电力电子器件、电力电子电路（变流电路）和控制技术三个组成部分。
2、电能变换电路有哪几种形式？各自的功能是什么？答：电能变换电路有四种形式：AC/DC变换电路、DC/AC变换电路、DC/DC变换电路、AC/AC变换电路。
①AC/DC变换电路：将交流电能转换为固定或可调的直流电能的电路。
②DC/AC变换电路：将直流电能转换为频率固定或可调的交流电能的电路。
③DC/DC变换电路：将一种直流电能转换为另一固定或可调电压的直流电能的电路。
④AC/AC变换电路：将固定大小和频率的交流电能转换为大小和频率均可调的交流电能的电路。
3、简述电力电子技术的主要应用领域。
答：电力电子技术广泛的应用于工业、交通、IT、通信、国防以及民用电器、新能源发电等领域。
如：电源、电气传动与控制、电力系统、新能源开发等领域。
四、简答题1、电力电子器件的特性表现在哪些方面？答：1）电力电子器件工作在开关状态，为的是减小本身的损耗。
2）电力电子器件因直接用在电力电路上，要承受高电压大电流。
3）电力电子器件需要弱电来控制，应有控制、驱动电路。
4）因耗散功率大，需有必要的散热措施。
2、怎样才能使晶闸管由导通变为关断？答：在实际电路中是采用阳极电压反向、减小阳极电压、或增大回路阻抗等方式，使阳极电流小于维持电流，晶闸管即关断。
3、在晶闸管的门极通入几十毫安的小电流可以控制阳极几十、几百安培的大流量的导通，它与晶体管用较小的基极电流控制较大的集电极电流有什么不同？晶闸管能不能像晶体管一样构成放大器？答：晶体管在共发射极接法时，基极电流I b可以控制较大的集电极电流Ic变化，起到了电流放大作用；而晶闸管在电路中只能由门极控制信号控制其通断，在电路中只起到一个开关作用，要关断还需要采取措施（如阳极加反向电压）。
电力电子技术题解实例与习题电力电子技术课程组编二00九年十二月为贯彻落实教育部《教育部关于以就业为导向深化高等职业教育改革的若干意见》的精神，安徽机电职业技术学院在加强内涵建设方面，成立“电力电子技术”课程组，加强教材建设，确保教学质量。
同时，为配合学分制教学管理体制的深入实施，特编写《电力电子技术习题集》。
电力电子技术是电气、电子类各专业的一门主要技术课，其特点是理论性强、概念多，与工程实际联系密切。
习题是培养学生融汇贯通所学理论，训练解决工程实际问题的重要手段之一。
本书是温淑玲主编的高等职业教育安徽省“十一五”规划教材《电力电子技术》配套使用的教材。
为了帮助读者熟练掌握电力电子的基本原理，深入理解基本概念，改进学习这门课程的思维方法，提高解题能力和应试水平，编者根据多年教学实践的积累，从教学习题、各种试题以及国内外相关教材中，精选了题解实例及习题与思考题，包括概念题和计算题，其中大部分为例题，留有少量习题，供读者练习用。
本书系统地介绍了电力电子习题的解题方法，选题包含了学生必须掌握的电力电子的全部内容。
题型具有典型性，部分题目有一定的广度和深度。
有的题目反映了电力电子领域的新技术和新成果。
第一章绪论 (1)1.1题解实例 (1)1.2思考题与习题 (2)第二章电力电子器件 (3)2.1题解实例 (3)2.2思考题与习题................................................................................... 错误！未定义书签。
第三章相控整流电路................................................................................. 错误！未定义书签。
3.1题解实例........................................................................................... 错误！未定义书签。
《电力电子技术》综合复习资料一、填空题1、开关型DC/DC 变换电路的3个基本元件是 、 和 。
2、逆变角β与控制角α之间的关系为 。
3、GTO 的全称是 。
4、直流斩波电路按照输入电压与输出电压的高低变化来分类有 斩波电路； 斩波电路； --——斩波电路.5、变频电路从变频过程可分为 变频和 变频两大类。
6、晶闸管的工作状态有正向 状态，正向 状态和反向 状态。
7、只有当阳极电流小于 电流时，晶闸管才会由导通转为截止.8、从晶闸管开始承受正向电压起到晶闸管导通之间的电角度称为 角.9、GTR 的全称是 。
10、在电流型逆变器中，输出电压波形为 波，输出电流波形为 波。
11、GTO 的关断是靠门极加 出现门极 来实现的。
12、普通晶闸管的图形符号是，三个电极分别是 ， 和 。
13、整流指的是把 能量转变成 能量.14脉宽调制变频电路的基本原理是:控制逆变器开关元件的 和 时间比，即调节 来控制逆变电压的大小和频率。
15、型号为KP100—8的元件表示 管、它的额定电压为 伏、额定电流为 安.16、在电力电子器件驱动电路的设计中要考虑强弱电隔离的问题,通常主要采取的隔离措施包括： 和 。
二、判断题1、KP2—5表示的是额定电压200V ，额定电流500A 的普通型晶闸管。
2、给晶闸管加上正向阳极电压它就会导通。
3、普通晶闸管外部有三个电极,分别是基极、发射极和集电极.4、逆变电路分为有源逆变电路和无源逆变电路两种。
5、只要让加在晶闸管两端的电压减小为零,晶闸管就会关断。
6、普通晶闸管内部有两个PN 结。
7、逆变失败，是因主电路元件出现损坏，触发脉冲丢失，电源缺相,或是逆变角太小造成的。
8、应急电源中将直流电变为交流电供灯照明，其电路中发生的“逆变”称有源逆变. 9、单相桥式可控整流电路中，晶闸管承受的最大反向电压为22U 。
10、MOSFET属于双极型器件.11、电压型逆变电路，为了反馈感性负载上的无功能量,必须在电力开关器件上反并联反馈二极管。
一卷一、选择题1．单相半控桥电感性负载电路中，在负载两端并联一个续流二极管的作用是（ D ）。
A、增加晶闸管导电能力；B、抑制温漂；C、增加输出稳定性；D、防止失控现象产生。
2．三相桥式PWM逆变电路中的六个光耦需要隔离电源的个数为（ C ）A．6个 B． 3个 C．4个D．1个3．三相桥式可控整流电路带阻感负载时角α的移相范围是（ B ）A．0-120° B．0-90° C．0-180° D．0-150°4．对于IGBT为功率器件的两电平电压型三相逆变电路，当控制其各相对直流电源中点电压波形为方波时，其换流方式为（ A ）A．纵向换流 B．横向换流 C．强迫换流 D．电网换流5．基本DC-DC斩波电路中，功率开关器件与输入直流电源共地的是（ B ）A．BUCK斩波电路 B．Cuk斩波电路 C．升降压斩波电路 D．Zeta斩波电路6．单相交流调压电路，阻感负载参数为R=0.5Ω，L=2mH，其α移相范围为（ D ）A．0－180° B．27.62°－180° C．30°－180° D．51.49°－180°7．PN结正向电流较小时表现为较高的欧姆电阻，正向电流较大时，由于载流子浓度骤升表现为很小的非线性电阻，PN结的这种特性称为（ C ）A．齐纳击穿 B．雪崩击穿 C．电导调制D．电容效应8．下列器件属于电压驱动型功率器件的是（ D ）A．SCR B．GTO C．GTR D．IGBT9．同步整流电路中通常利用具有低导通电阻性质的（ B ）来替代高频整流二极管。
A．IGBT B．MOSFET C．肖特基二极管D．快恢复二极管10．在PWM逆变电路的正弦波调制信号为鞍形波的目的在于（ B ）。
A、消除谐波分量；B、提高直流电压利用率；C、减少开关次数；D、削弱直流分量。
二、填空题1．请在空格内写出下面元件的字母简称：晶闸管SCR；绝缘栅双极晶体管IGBT ；智能功率模块 IPM ；功率因数校正 PFC 。
电力电子技术题库及答案整理版《电力电子技术》习题&答案一、填空（每项1分，共50分）1、对同一晶闸管，维持电流ih与擎住电流il在数值大小上有il__大于__ih。
2.功率集成电路的Pic可分为两类，一类是高压集成电路，另一类是高压集成电路_________智能功率集成电路。
3.晶闸管关闭状态下的不重复电压UDSM和转向电压UBO的值应为，UDSM_u_________________。
在带电阻负载的三相半波可控整流电路中，晶闸管承受的最大正向电压UFM等于UFM？是相电压的有效值。
5、三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差__________120°_______。
6、对于三相半波可控整流电路，换相重叠角的影响，将使用输出电压平均值_______下降______。
7、晶闸管串联时，给每只管子并联相同阻值的电阻r是_____________静态均压________________措施。
8、三相全控桥式变流电路交流侧非线性压敏电阻过电压保护电路的连接方式有___y形和△形___二种方式。
9、抑制过电压的方法之一是用_____储能元件_______吸收可能产生过电压的能量，并用电阻将其消耗。
10、180°导电型电压源式三相桥式逆变电路，其换相是在___同一相_的上、下二个开关元件之间进行。
11、改变spwm逆变器中的调制比，可以改变_________________输出电压基波________的幅值。
12、为了利于功率晶体管的关断，驱动电流后沿应是___________(一个)较大的负电流__________。
13、恒流驱动电路中抗饱和电路的主要作用是_________减小存储时间________________。
14.为了使二极管的功率与二极管的开关时间相匹配，需要使用功率晶体管缓冲保护电路中的二极管。
15、晶闸管门极触发刚从断态转入通态即移去触发信号，能维持通态所需要的最小阳极电流，称为：_____________________维持电流_______________________。
电力电子技术（本）复习资料一、单项选择题1.单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是( )。
(1 分)A.0º-90°B.0º-120°C.0º-150°D.0º-180°答案：D2.三相半波可控整流电路的自然换相点是( )。
(1 分)A.交流相电压的过零点B.本相相电压与相邻相电压正、负半周的交点处C.比三相不控整流电路的自然换相点超前30°D.比三相不控整流电路的自然换相点滞后60°答案：B3. 当采用6脉波三相桥式整流电路时，电网频率为（）Hz时，交-交变频电路的输出上限频率为20Hz。
(1 分)A.30B.40C.50D.60答案：C4.公共交流母线进线方式的三相交交变频电路主要用于（）容量的交流调速系统。
(1 分)A.大型B.中等C.小型D.大中答案：B5.下列哪个选项与其他三项不是同一概念？（） (1 分)A.直接变频电路B.交交直接变频电路C.周波变流器D.交流变频电路答案：D6.如某晶闸管的正向阻断重复峰值电压为745V，反向重复峰值电压为825V，则该晶闸管的额定电压应为（）。
(1 分)A.700VB.750VC.800VD.850V答案：B7.晶闸管两端并联一个RC电路的作用是（）。
(1 分)A.分流B.降压C.过电压保护D.过电流保护答案：C8.对三相全控桥中共阴极组的三个晶闸管来说，正常工作时触发脉冲相位应依次差（）度。
(1 分)A.60B.180C.120D.140答案：C9.单相交流调压电路中，电感性负载时与电阻性负载时相比，控制角相同时，随着负载阻抗角的增大，谐波含量将会（）。
(1 分)A.有所增大B.不变C.有所减少D.不定答案：C10.软开关电路根据软开关技术发展的历程，可以分成几类电路，下列哪项不属于其发展分类的是（）。
(1 分)A.整流电路B.准谐振电路C.零开关PWM电路D.零转换PWM电路答案：A11.Buck-Boost电路指的是（）。
第一章绪论1、1题解实例一、填空题：1、电力电子技术就是一门交叉学科，其内容涉及、与三大学科。
答：电气工程、电子科学与技术、控制理论2、电力电子技术就是依靠电力电子器件组成各种电力变换电路，实现电能得高效率转换与控制得一门学科，它包括、与三个组成部分。
答：电力电子器件、电力电子电路、控制技术3、电力电子电路得根本任务就是实现电能变换与控制。
电能变换得基本形式有：变换、变换、变换、变换四种。
答：AC/DC、DC/AC、DC/DC、AC/AC4、硅晶闸管派生器件双向晶闸管常用于交流与电路中。
答：调压、调功5、光控晶闸管就是通过光信号控制晶闸管导通得器件，它具有很强得、良好得与较高得瞬时承受能力，因而被应用于高压直流输电、静止无功功率补偿等领域。
答：光信号、抗干扰能力、高压绝缘性能、过电压6、第二代电力电子器件以具有自关断能力得全控型器件、与为代表。
答：GTR、MOSFET、IGBT7、IGBT器件就是一种复合器件。
它兼有与得开关速度快、安全工作区宽、驱动功率小、耐高压、载流能力大等优点。
答：功率MOSFET、双极型器件8、直流电动机变速传动控制就是利用或获得可变得直流电源，对直流电动机电枢或励磁绕组供电，实现直流电动机得变速传动控制。
答：整流器、斩波器9、交流电动机变速传动控制则就是利用或对交流电动机供电，通过改变得供电电源得频率与电压等来达到交流电动机得变速传动。
答：逆变器、交－交直接变频器10、太阳能电池板获得得原始直流电压就是与太阳光强度等因素有关得，它需要通过一个变换器来稳定直流电压，再通过变换器变为所要求得交流电供负载使用或将电能馈入市电。
答：DC－DC、DC－AC二、问答题：1、什么就是电力电子技术？它有几个组成部分？答：电力电子技术就是依靠电力电子器件组成各种电力变换电路，实现电能得高效率转换与控制得一门学科，它包括电力电子器件、电力电子电路（变流电路）与控制技术三个组成部分。
2、电能变换电路有哪几种形式？各自得功能就是什么？答：电能变换电路有四种形式：AC/DC变换电路、DC/AC变换电路、DC/DC 变换电路、AC/AC变换电路。
电力电子技术习题及参考答案一、单选题（共25题，每题1分，共25分）1.降压斩波电路中，已知电源电压Ud=16V，负载电压Uo=12V，斩波周期T=4ms，则开通时Ton=（）A、3msB、2msC、4msD、1ms正确答案：A2.晶闸管的伏安特性是指()A、门极电压与门极电流的关系B、阳极电压与阳极电流的关系C、门极电压与阳极电流的关系D、阳极电压与门极电流的关系正确答案：B3.可实现有源逆变的电路为（）。
A、单相半控桥整流电路B、单相全控桥接续流二极管电路C、三相半波可控整流电路D、三相半控桥整流桥电路正确答案：C4.在单相桥式全控整流电路中，大电感负载时，控制角α的有效移相范围是（）。
A、90°～180°B、0°～180°C、0°～90°正确答案：C5.采用多重化电压源型逆变器的目的，主要是为()。
A、减小输出功率B、减小输出谐波C、减小输出幅值D、增大输出幅值正确答案：B6.单相全控桥式整流电路大电感性负载中，控制角的最大移相范围是（）A、90°B、150°C、180°D、120°正确答案：A7.具有自关断能力的电力半导体器件称为（）A、不控型器件B、全控型器件C、半控型器件D、触发型器件正确答案：B8.电阻性负载三相半波可控整流电路中，控制角的范围是（）。
A、0°～120°B、0°～150°C、30°～150°D、15°～125°正确答案：B9.单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是（）A、150°B、90°C、120°D、180°正确答案：D10.单相全控桥式整流大电感负载电路中，控制角α的移相范围是（）A、90度-180度B、0度-90度C、0度D、180度-360度正确答案：B11.在晶闸管应用电路中，为了防止误触发，应使干扰信号的幅值限制在（）A、可靠触发区B、不触发区C、安全工作区D、不可靠触发区正确答案：B12.IGBT属于（）控制型元件。
第一章绪论1.1题解实例一、填空题：1、电力电子技术是一门穿插学科，其内容涉及、和三大学科。
答：电气工程、电子科学与技术、控制理论2、电力电子技术是依靠电力电子器件组成各种电力变换电路，实现电能的高效率转换与控制的一门学科，它包括、和三个组成局部。
答：电力电子器件、电力电子电路、控制技术3、电力电子电路的根本任务是实现电能变换和控制。
电能变换的根本形式有：变换、变换、变换、变换四种。
答：AC/DC、DC/AC、DC/DC、AC/AC4、硅晶闸管派生器件双向晶闸管常用于交流和电路中。
答：调压、调功5、光控晶闸管是通过光信号控制晶闸管导通的器件，它具有很强的、良好的和较高的瞬时承受能力，因而被应用于高压直流输电、静止无功功率补偿等领域。
答：光信号、抗干扰能力、高压绝缘性能、过电压6、第二代电力电子器件以具有自关断能力的全控型器件、和为代表。
答：GTR、MOSFET、IGBT7、IGBT器件是一种复合器件。
它兼有和的开关速度快、平安工作区宽、驱动功率小、耐高压、载流能力大等优点。
答：功率MOSFET、双极型器件8、直流电动机变速传动控制是利用或获得可变的直流电源，对直流电动机电枢或励磁绕组供电，实现直流电动机的变速传动控制。
答：整流器、斩波器9、交流电动机变速传动控制那么是利用或对交流电动机供电，通过改变的供电电源的频率和电压等来到达交流电动机的变速传动。
答：逆变器、交－交直接变频器10、太阳能电池板获得的原始直流电压是与太阳光强度等因素有关的，它需要通过一个变换器来稳定直流电压，再通过变换器变为所要求的交流电供负载使用或将电能馈入市电。
答：DC－DC、DC－AC二、问答题：1、什么是电力电子技术.它有几个组成局部.答：电力电子技术是依靠电力电子器件组成各种电力变换电路，实现电能的高效率转换与控制的一门学科，它包括电力电子器件、电力电子电路〔变流电路〕和控制技术三个组成局部。
2、电能变换电路有哪几种形式.各自的功能是什么.答：电能变换电路有四种形式：AC/DC变换电路、DC/AC变换电路、DC/DC 变换电路、AC/AC变换电路。
电力电子技术复习资料1.1 电力技术、电子技术和电力电子技术三者所涉及的技术内容和研究对象是什么？三者的技术发展和应用主要依赖什么电气设备和器件？答：电力技术涉及的技术内容：发电、输电、配电及电力应用。
其研究对象是：发电机、变压器、电动机、输配电线路等电力设备，以及利用电力设备来处理电力电路中电能的产生、传输、分配和应用问题。
其发展依赖于发电机、变压器、电动机、输配电系统。
其理论基础是电磁学(电路、磁路、电场、磁场的基本原理)，利用电磁学基本原理处理发电、输配电及电力应用的技术统称电力技术。
电子技术，又称为信息电子技术或信息电子学，研究内容是电子器件以及利用电子器件来处理电子电路中电信号的产生、变换、处理、存储、发送和接收问题。
其研究对象:载有信息的弱电信号的变换和处理。
其发展依赖于各种电子器件（二极管、三极管、MOS管、集成电路、微处理器电感、电容等）。
电力电子技术是一门综合了电子技术、控制技术和电力技术的新兴交叉学科。
它涉及电力电子变换和控制技术技术，包括电压（电流）的大小、频率、相位和波形的变换和控制。
研究对象：半导体电力开关器件及其组成的电力开关电路，包括利用半导体集成电路和微处理器芯片构成信号处理和控制系统。
电力电子技术的发展和应用主要依赖于半导体电力开关器件。
1.2 为什么三相交流发电机或公用电网产生的恒频、恒压交流电，经电压、频率变换后再供负载使用，有可能获得更大的技术经济效益？答：用电设备的类型、功能千差万别，对电能的电压、频率、波形要求各不相同。
为了满足一定的生产工艺和流程的要求，确保产品质量、提高劳动生产率、降低能源消耗、提高经济效益，若能将电网产生的恒频、恒压交流电变换成为用电负载的最佳工况所需要的电压、频率或波形，有可能获得更大的技术经济效益。
例如：若风机、水泵全部采用变频调速技术，每年全国可以节省几千万吨以上的煤，或者可以少兴建上千万千瓦的发电站。
若采用高频电力变换器对荧光灯供电，不仅电-光转换效率进一步提高、光质显著改善、灯管寿命延长3～5倍、可节电50%，而且其重量仅为工频电感式镇流器的10%。
一、单选题1.单相桥式PWM逆变电路如下图，单极性调制工作时，在电压的正半周是（）A、V1与V4导通，V2与V3关断B、V1常通，V2常断，V3与V4交替通断C、V1与V4关断，V2与V3导通D、V1常断，V2常通，V3与V4交替通断答案： B2.要使绝缘栅双极型晶体管导通，应（）。
A、在栅极加正电压B、在集电极加正电压C、在栅极加负电压D、在集电极加负电压答案： A3.单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差（）度。
A、180°B、60°C、360°D、120°答案： A4.功率晶体管GTR从高电压小电流向低电压大电流跃变的现象称为( )A、一次击穿B、二次击穿C、临界饱和D、反向截止答案： B5.快速熔断器可以用于过电流保护的电力电子器件是( )A、功率晶体管B、IGBTC、功率MOSFETD、晶闸管答案： D6.二极管两端加上正向电压时（）。
A、一定导通B、超过死区电压才导通C、超过0.3V才导通D、超过0.7V才导通答案： B7.为限制功率晶体管的饱和深度，减少存储时间，桓流驱动电路经常采用（）A、du/dt抑制电路B、抗饱和电路C、di/dt抑制电路D、吸收电路答案： B8.电流型逆变器中间直流环节贮能元件是( )A、电容B、电感C、蓄电池D、电动机答案： B9.可在第一和第四象限工作的变流电路是( )A、三相半波可控变电流电路B、单相半控桥C、接有续流二极管的三相半控桥D、接有续流二极管的单相半波可控变流电路答案： A10.逆导晶闸管是将大功率二极管与何种器件集成在一个管芯上而成( )A、大功率三极管B、逆阻型晶闸管C、双向晶闸管D、可关断晶闸管答案： B11.比较而言，下列半导体器件中开关速度最快的是（）。
A、GTOB、GTRC、MOSFET答案： C12.对于三相半波可控整流电路，换相重叠角γ与哪几个参数有关( )A、α、负载电流Id以及变压器漏抗XCB、α以及负载电流IdC、α和U2D、α、U2以及变压器漏抗XC答案： A13.在一般可逆电路中，最小逆变角βmin选在下面那一种范围合理。

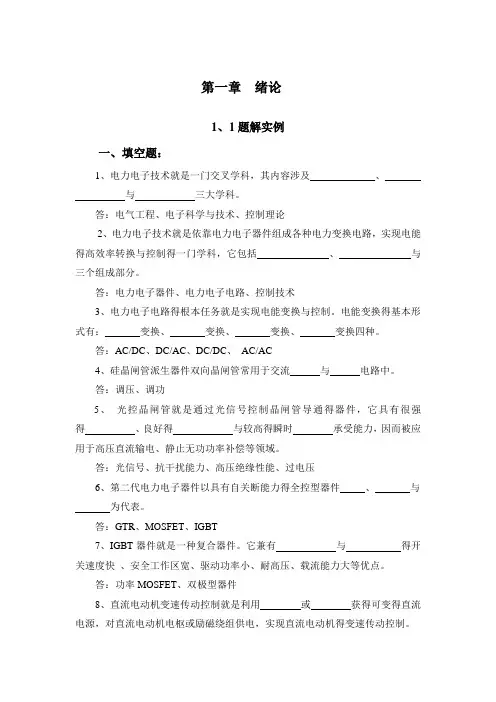

第一章绪论
1.1题解实例
一、填空题：
1、电力电子技术是一门交叉学科，其内容涉及、
和三大学科。
答：电气工程、电子科学与技术、控制理论
2、电力电子技术是依靠电力电子器件组成各种电力变换电路，实现电能的高效率转换与控制的一门学科，它包括、和三个组成部分。
答：电力电子器件、电力电子电路、控制技术
3、电力电子电路的根本任务是实现电能变换和控制。
电能变换的基本形式有：变换、变换、变换、变换四种。
答：AC/DC、DC/AC、DC/DC、 AC/AC
4、硅晶闸管派生器件双向晶闸管常用于交流和电路中。
答：调压、调功
5、光控晶闸管是通过光信号控制晶闸管导通的器件，它具有很强的、良好的和较高的瞬时承受能力，因而被应用于高压直流输电、静止无功功率补偿等领域。
答：光信号、抗干扰能力、高压绝缘性能、过电压
6、第二代电力电子器件以具有自关断能力的全控型器件、和
为代表。
答：GTR、MOSFET、IGBT
7、IGBT器件是一种复合器件。
它兼有和的开关速度快、安全工作区宽、驱动功率小、耐高压、载流能力大等优点。
答：功率MOSFET、双极型器件
8、直流电动机变速传动控制是利用或获得可变的直流电源，对直流电动机电枢或励磁绕组供电，实现直流电动机的变速传动控制。
答：整流器、斩波器
9、交流电动机变速传动控制则是利用或对交流电动机供电，通过改变的供电电源的频率和电压等来达到交流电动机的变速传动。
答：逆变器、交－交直接变频器
10、太阳能电池板获得的原始直流电压是与太阳光强度等因素有关的，它需要通过一个变换器来稳定直流电压，再通过变换器变为所要求的交流电供负载使用或将电能馈入市电。
答： DC－DC、DC－AC
二、问答题：
1、什么是电力电子技术？它有几个组成部分？
答：电力电子技术是依靠电力电子器件组成各种电力变换电路，实现电能的高效率转换与控制的一门学科，它包括电力电子器件、电力电子电路（变流电路）和控制技术三个组成部分。
2、电能变换电路有哪几种形式？各自的功能是什么？
答：电能变换电路有四种形式：AC/DC变换电路、DC/AC变换电路、DC/DC变换电路、AC/AC变换电路。
①AC/DC变换电路：将交流电能转换为固定或可调的直流电能的电路。
②DC/AC变换电路：将直流电能转换为频率固定或可调的交流电能的电路。
③DC/DC变换电路：将一种直流电能转换为另一固定或可调电压的直流电能的电路。
④AC/AC变换电路：将固定大小和频率的交流电能转换为大小和频率均可调的交流电能的电路。
3、简述电力电子技术的主要应用领域。
答：电力电子技术广泛的应用于工业、交通、IT、通信、国防以及民用电器、新能源发电等领域。
如：电源、电气传动与控制、电力系统、新能源开发等领域。
第二章电力电子器件
2.1题解实例
一、填空题
1、电力二极管在电力电子电路中可作为、、和保护等元件。
答：整流、续流、隔离
2、晶闸管外形有和两种封装，每个器件有、、和门极G三个电极。
答：螺栓型、平板型、阳极A、阴极K
3、晶闸管内部由半导体材料构成一个三端结构，共形成PN结,引出、和门极G三端。
答：四层、三个、阳极A、阴极K
4、晶闸管通过门极控制信号只能控制其，而不能控制其。
要关断只能使阳极电流小于电流。
答：开通、关断、维持
5、某半导体器件的型号为KP50—7，其中KP表示该器件的名称为，50表示，7表示。
答：普通晶闸管、额定电流为50A、额定电压为700V
6、双向晶闸管常应用于交流电路、交流电路和交。
