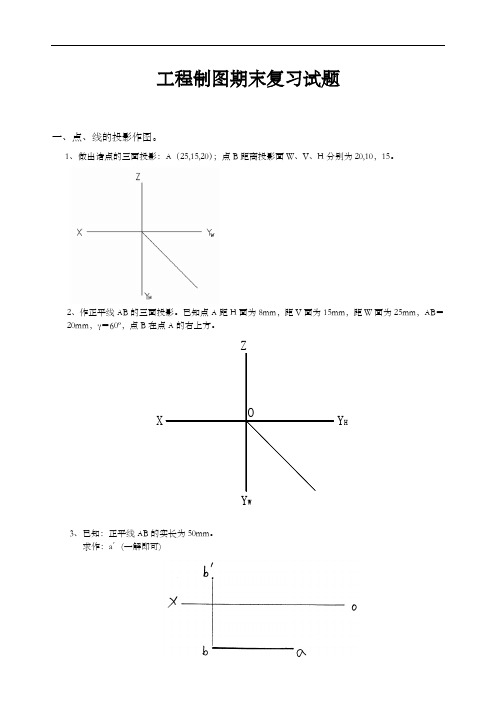

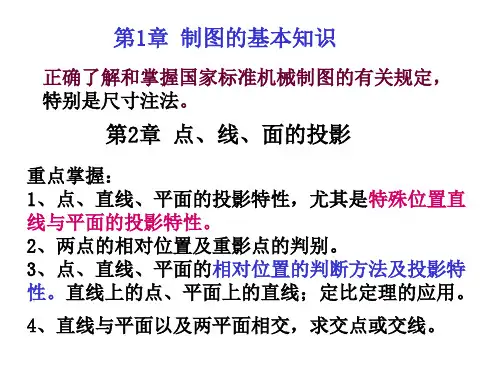

工程制图期末复习试题一、点、线的投影作图。
1、做出诸点的三面投影：A（25,15,20）；点B距离投影面W、V、H分别为20,10，15。
2、作正平线AB的三面投影。
已知点A距H面为8mm，距V面为15mm，距W面为25mm，AB＝20mm，γ＝60º，点B在点A的右上方。
X ZY H Y WO3、已知：正平线AB的实长为50mm。
求作：a′(一解即可)4、已知：A、B、C点的二面投影。
求作：A、B、C的第三面投影。
5、完成四边形ABCD的水平投影。
二、选择题：1、已知带有圆柱孔的半球体的四组投影，正确的画法是（）图。
2、已知物体的主、俯视图，正确的左视图是（）图。
3、点A在圆柱表面上，正确的一组视图是（）4、根据主、俯视图，选择正确的主视图的剖视图。
（）5、已知圆柱切割后的主、俯视图，正确的左视图是（）图。
6、下面选项中，立体正确的左视图是（）图。
2、正投影：3、相贯线：4、剖视图：5、圆弧连接：6、表面粗糙度：四、已知圆锥面上点A 、点B 一个投影，试求其另外两个投影。
x五、由已知立体的两个视图，补画第三视图。
六、补画平面立体被截切后的水平投影和侧面投影。
七、补全圆柱被截切后的侧面投影。
（保留作图线）八、补全相贯线正面投影。
（保留作图线）九、补画机件三视图所缺的线条。
（保留作图线）十、标注下面形体的尺寸（按图上实际量取，取整）。
十二、标注组合体的尺寸。
（按图上实际量取，取整）。
十三、将主视图改为改为适当的全剖视图。
十四、在中间的图形上，将主视图合适的地方改为全剖视图。
工程制图期末考试试题
工程制图期末复试题
一、点、线的投影作图
1.给定点A（25,15,20）的三面投影，以及点B到投影面W、V、H的距离分别为20、10、15，求点B的三面投影。
2.已知正平线AB的实长为50mm，求点a'的坐标。
3.已知点A、B、C的二面投影，求它们的第三面投影。
4.完成四边形ABCD的水平投影。
二、选择题
1.给定带有圆柱孔的半球体的四组投影，选择正确的画法。
2.已知物体的主、俯视图，选择正确的左视图。
3.给定点A在圆柱表面上，选择正确的一组视图。
4.根据主、俯视图，选择正确的主视图的剖视图。
5.已知圆柱切割后的主、俯视图，选择正确的左视图。
三、相贯线、剖视图、圆弧连接、表面粗糙度
已知圆锥面上点A、点B的一个投影，求它们的另外两个投影。
四、图形作图
补画已知立体的第三视图。
补画平面立体被截切后的水平投影和侧面投影。
补全圆柱被截切后的侧面投影（保留作图线）。
补全相贯线正面投影（保留作图线）。
补画机件三视图所缺的线条（保留作图线）。
五、标注尺寸
标注给定形体的尺寸（按图上实际量取，取整）。
补全组合体的尺寸。
标注组合体的尺寸（按图上实际量取，取整）。
将主视图改为适当的全剖视图。
在中间的图形上，将主视图合适的地方改为全剖视图。
工程制图知识要点1、比例是图形与实物相应要素的线性尺寸比，在画图时应尽量采用原值的比例，须要也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例。
无论采用哪种比例，图样上标注的应是机件的实际尺寸。
2、尺寸标注中的符号：R表示半径，Φ表示直径。
3、标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应向左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开。
4、平面图形中的线段有已知线段、中间线段和连接线段三种。
5、绘图板是用来固定图纸，丁字尺是用来画水平线。
6、一螺纹的标注为M24×1.5，表示该螺纹是普通螺纹，其大径为25，螺距为1.5，旋向为右。
7、粗牙普通螺纹，大径24，螺距3，中径公差带代号为6g，左旋，中等旋合长度，其螺纹代号为M 25X3-6g-LH8、表面粗糙度是评定零件表面光滑程度的一项技术指标，常用参数是轮廓算术平均偏差（R a）、轮廓最大高度（R z），R a值越小，表面越光滑；其值越大，表面越粗糙。
9、标准公差是国家标准所列的用以确定公差带大小的任一公差。
10、对于一定的基本尺寸，公差等级愈高，标准公差值愈小，尺寸的精确程度愈高。
11、配合分为间隙、过渡、过盈12、配合的基准制有基孔制和基轴制两种。
优先选用基孔制。
13、装配图中常采用的特殊表达方法有拆卸画法、假想画法、夸大画法、简化画法、单独表示某件等。
14、装配图中的尺寸种类有性能尺寸、装配尺寸、安装尺寸、外形尺寸、其他重要尺寸15、组合体的组合形式有叠加和挖切两类。
16、三视图的“三等”关系可以叙述为：主、俯视图等长，俯、左视图等宽，主、左视图等高。
17、看、画组合体视图常用的方法有形体分析法、线面分析法18、螺纹的基本要素:牙型、公称直径、螺距、线数、旋向19、螺纹的直径分为: 大径、中径、小径20、螺纹的最基本的要素是:牙型、大径、螺距21、从螺纹的使用功能来分,可把螺纹分为连接螺纹和传动螺纹22、从螺纹的结构要到素是否符合国家标准来分,可把螺纹分为标准螺纹、非标准螺纹和特殊螺纹23、中心投影法所得图形大小随着投影面、物体和投影中心三者之间不同的位置而变化。
《工程制图》期末复习资料一、单项选择题1、不属于建筑平面图的是（）A.基础平面图B.底层平面图C.标准层平面图D.屋顶平面图2、两相交的立体的表面的交线称为（）。
A.相交线B.平行线C.相贯线D.垂线3、图样上的尺寸数字代表的是（）A.实际尺寸B.图线的长度尺寸C.随比例变化的尺寸D.其他4、工期索赔中的比例计算法适用于()情况。
A.变更施工顺序B.加速施工C.工程量额外增加D.删减工程量5、一个工厂或一所学校是（）。
A.单位工程B.单项工程C.建设项目D.分部工程6、投影可以分为两大类，中心投影和（）。
A.平行投影B.垂直投影C.水平投影D.正面投影7、下列不属于基本标注类型的标注是( ) 。
A.线性标注B.快速标注C.对齐标注D.基线标注8、在世界银行规定的项目总建设成本中，属于项目直接建设成本的是（）。
A.土地征购费B.开工试车费C.施工管理现场人员的薪金D.生产前的勘测费用9、建筑物外墙以内各层面积之和称为（）。
A.总面积B.室内面积C.建筑面积D.占地面积10、总概算由（）部分组成。
A.编制说明和总概算表B.编制说明和单位工程预算表C.总概算计算书和建安工程计算表D.单项工程概算书和工程量计算书11、填充不得穿越尺寸数字,不可避免时。
应该是（）A.图线断开B.二者重合C.省略标注D.前述均可答案12、建筑施工图上一般注明的标高是( )。
A.绝对标高B.相对标高C.绝对标高和相对标高D.要看图纸上的说明13、在制图中,把光源称为投射中心;表示光源的称为投射线;落影的平面称为( )。
A.投影B.投影面C.投射法D.投影图14、侧面投影和正面投影应满足（）的投影规律。
A.长对正B.高平齐C.宽相等D.长宽高都相等15、详图索引符号为圆圈内的3表示( )。
A.详图所在的定位轴线编号B.详图的编号C.详图所在的图纸编号D.被索引的图纸的编号二、判断题1、要生成用户需要的目标数据，需要对数据进行不断的再加工（）。
工程制图期末复习试题
一、点、线的投影作图。
1、做出诸点的三面投影：A（25,15,20）；点B距离投影面W、V、H分别为20,10，15。
3、已知：正平线AB的实长为50mm。
求作：a′(一解即可)
4、已知：A、B、C点的二面投影。
求作：A、B、C的第三面投影。
5、完成四边形ABCD的水平投影。
二、选择题：
1、已知带有圆柱孔的半球体的四组投影，正确的画法是（）图。
2、已知物体的主、俯视图，正确的左视图是（）图。
3、点A在圆柱表面上，正确的一组视图是（）
4、根据主、俯视图，选择正确的主视图的剖视图。
（）
5、已知圆柱切割后的主、俯视图，正确的左视图是（）图。
3、相贯线：
4、剖视图：
5、圆弧连接：
6、表面粗糙度：
四、已知圆锥面上点A、点B一个投影，试求其另外两个投影。
x
z
y H y W
(b')
a'
五、由已知立体的两个视图，补画第三视图。
六、补画平面立体被截切后的水平投影和侧面投影。
八、补全相贯线正面投影。
（保留作图线）
九、补画机件三视图所缺的线条。
（保留作图线）
十三、将主视图改为改为适当的全剖视图。
十四、在中间的图形上，将主视图合适的地方改为全剖视图。
工程制图期末考试复习试题《工程制图基础》期末复习试题一、点、线的投影作图。
1、做出诸点的三面投影:A(25,15,20);点B距离投影面W、V、H分别为20,10，15。
2、作正平线AB的三面投影。
已知点A距H面为8mm，距V面为15mm，距W面为25mm，ABZ,20mm，γ,60º，点B在点A的右上方。
OXHYYW3、已知:正平线AB的实长为50mm。
求作:a′(一解即可)4、已知:A、B、C点的二面投影。
求作:A、B、C的第三面投影。
第1页，共8页5、完成四边形ABCD的水平投影。
二、选择题:1、已知带有圆柱孔的半球体的四组投影，正确的画法是( )图。
2、已知物体的主、俯视图，正确的左视图是( )图。
第2页，共8页3、点A在圆柱表面上，正确的一组视图是( )4、根据主、俯视图，选择正确的主视图的剖视图。
( )5、已知圆柱切割后的主、俯视图，正确的左视图是( )图。
6、下面选项中，立体正确的左视图是( )图。
第3页，共8页7、下面选项中，立体正确的左视图是( )图。
(a) (b) (c) (d)三、已知圆锥面上点A、点B一个投影，试求其另外两个投影。
z(b')a'xyWyH四、由已知立体的两个视图，补画第三视图。
第4页，共8页五、补画平面立体被截切后的水平投影和侧面投影。
六、补全圆柱被截切后的侧面投影。
(保留作图线) 第5页，共8页七、补全相贯线正面投影。
(保留作图线)八、补画机件三视图所缺的线条。
(保留作图线) 第6页，共8页九、将主视图改为改为适当的全剖视图。
第7页，共8页十、在中间的图形上，将主视图合适的地方改为全剖视图。
第8页，共8页。
