无损检测流程

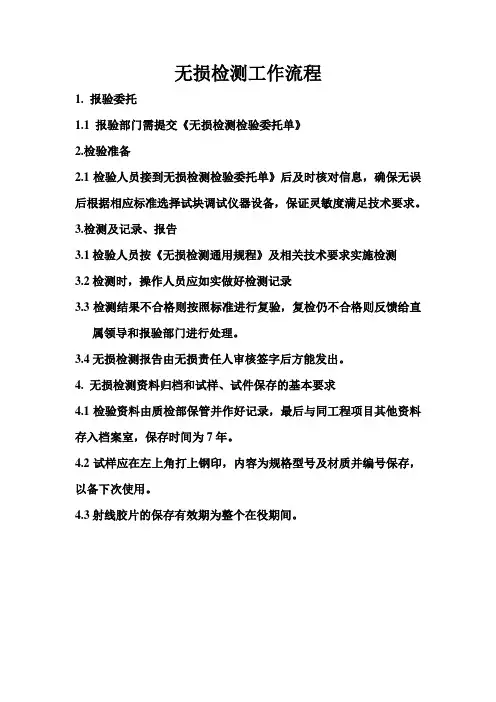

无损检测工作流程
1.报验委托
1.1 报验部门需提交《无损检测检验委托单》
2.检验准备
2.1检验人员接到无损检测检验委托单》后及时核对信息，确保无误后根据相应标准选择试块调试仪器设备，保证灵敏度满足技术要求。

3.检测及记录、报告
3.1检验人员按《无损检测通用规程》及相关技术要求实施检测
3.2检测时，操作人员应如实做好检测记录
3.3检测结果不合格则按照标准进行复验，复检仍不合格则反馈给直
属领导和报验部门进行处理。

3.4无损检测报告由无损责任人审核签字后方能发出。

4. 无损检测资料归档和试样、试件保存的基本要求
4.1检验资料由质检部保管并作好记录，最后与同工程项目其他资料存入档案室，保存时间为7年。

4.2试样应在左上角打上钢印，内容为规格型号及材质并编号保存，以备下次使用。

4.3射线胶片的保存有效期为整个在役期间。

无损检测工作流程—原材料
无损检测工作流程—成品`。

无损检测方案本工程无损检测方法有RT（射线）探伤和UT（超声波）探伤。

一、无损检测委托程序二、无损检测程序管道检验按规范和图纸要求进行探伤。

管道的检测程序如下：三、无损检测方案1、作业前的准备检测时机：特种材质焊缝，必须在焊接完成经过24小时以后，方可进行检测作业。

检测前应确认材质和厚度，且经外观检查合格后才能进行操作。

2、无损检测人员要求⑴参与本工程的无损检测人员应具备国家相关部门颁发的检测资格证书。

⑴无损检测人员在实施检验前，须了解和熟悉有关监察规程、验收标准、技术文件要求，熟悉被检工件的规格、材质及其制造工艺、焊接工艺、检测工艺。

⑴I级检测资格人员只能在II级或II级以上资格人员指导和监督下从事检测操作，检测结果评定和报告签发及审核由II级或III级人员承担。

⑴检测人员应认真做好设备的维护、保养工作，执行安全防护制度。

⑴检测人员的校正视力不低于1.0，并要求评片人员距离400mm 能读出高为0.5mm，间隔0.5mm的一组印刷体字母。

⑴无损检测人员要牢固树立“质量第一”的观念，做到不漏检、不误判，准确执行检测标准。

⑴无损检测人员严格按照委托要求进行检测，做到检测比例执行率100%，扩探比例执行率100%。

3、射线检测方案⑴检测方法：采用X射线机进行双壁单影、双壁双影、单壁单影透照检测；检测设备：200/250/300KV X射线机；底片类型：JB4730-94；象质计：选用JB/T7902-99规定的R10系列线型金属丝象质计；增感屏：铅箔增感屏。

暗室处理：手工冲洗⑴检测工作流程⑴技术要求⑴底片标识底片上的显示包括工程编号、设备号或管道号、焊缝号、片位号、焊工号、规格厚度、返工标记、检验日期等。

所有标识紧密放置于工件表面与底之间，底片上的铅字影像齐全工整，并距离焊道影像5mm 以上。

如果业主或监理对焊口底片标识有进一步的要求，则应根据业主或监理要求补充标识内容和方式。

⑴象质计的放置采用单影法透照，线型象质计置于底片有效片长的1/4处，钢丝横跨焊缝并与焊缝方向垂直，每张底片都应显示象质计。

无损检测施工方案一、概述无损检测是一种通过对材料进行非破坏性检测和评估的技术方法。

它能够在不损坏被测材料的情况下，对材料的质量、结构或性能进行评估，从而实现对材料的可靠性和安全性的判断。

在施工过程中，无损检测被广泛应用于钢结构、混凝土结构、管道、焊接接头等方面。

二、无损检测方法1. X射线检测X射线检测是利用X射线的穿透力和吸收能力来检测材料内部的结构和缺陷。

它能够对材料的密度、组织结构、缺陷等进行检测和评估。

X射线检测主要适用于金属和合金材料的检测，对于焊接接头的质量评估尤为重要。

2. 超声波检测超声波检测是利用超声波在材料中的传播和反射特性来检测材料内部的结构和缺陷。

它能够对材料的厚度、波速、声阻抗等进行检测和评估，并能够定位和测量缺陷的尺寸。

超声波检测主要适用于金属和非金属材料的检测，对于混凝土结构和管道的检测具有重要意义。

3. 磁粉检测磁粉检测是利用外加磁场和磁粉的磁化作用来检测材料表面和近表层的结构和缺陷。

它能够对材料的表面裂纹、缺陷和疲劳裂纹进行检测和评估，并能够定位和测量缺陷的尺寸和形态。

磁粉检测主要适用于金属材料的表面检测，对于焊接接头和表面裂纹的检测具有重要意义。

4. 热红外检测热红外检测是利用物体的热辐射特性来检测物体的缺陷和异常情况。

它能够通过红外相机对物体的温度分布进行测量和分析，从而判断物体内部的结构和材料的性能状况。

热红外检测主要适用于建筑物、电力设备和输电线路等方面的检测，对于温度异常、能量损失等问题具有重要意义。

三、无损检测施工流程无损检测施工包括前期准备、检测方案制定、实施检测和结果分析报告等环节。

1. 前期准备在进行无损检测之前，需要对被测物体进行准备工作。

首先，要清理被测物体的表面，确保无杂质和污染物。

其次，要研究被测物体的结构和材料特性，了解其内部结构和缺陷的可能性。

2. 检测方案制定根据被测物体的特点和检测要求，制定适合的检测方案。

选择合适的无损检测方法，并确定检测仪器和设备的使用参数。

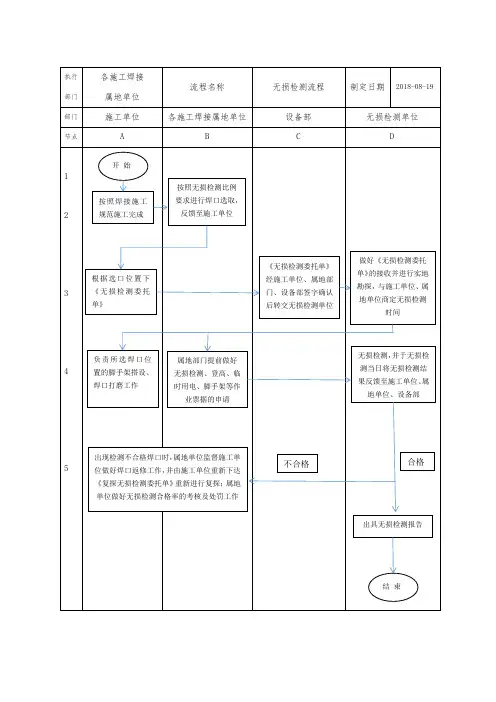

各单位无损检测职责1、施工单位负责职责①保证焊接施工质量，并按照相关规范要求做好焊接施工相关记录；②配合属地单位进行无损检测焊口的选取、《无损检测委托单》的下达；③无损检测前脚手架搭设、焊口打磨等准备工作；脚手架搭设符合联合石化脚手架相关制度规定要求并验收合格、焊口及焊口150mm内打磨干净露出金属光泽。

④配合进行无损检测以及问题焊口的返修及复探工作。

2、属地单位职责①负责按照规范比例要求进行焊口的选取；②负责配合对施工单位下达《无损检测委托单》，报设备部备案；③负责全程监督施工单位焊接质量、无损检测单位无损检测情况；④负责配合施工单位、无损检测单位对临时用电作业、高处作业、动火作业等特殊作业票据进行办理；确保无损检测现场焊口5米内有220V电源插座，落实现场各项特殊作业具备条件；⑤负责对不合格焊口复探的配合工作；对施工单位返修率进行考核，并上报设备部。

3、设备部职责①负责施工单位、无损检测单位、属地单位无损检测过程的全程监督管理工作；②负责审核施工单位提交的《无损检测委托单》，并转交无损检测单位；③负责焊接施工返修率的考核工作，并将返修率反馈施工单位供应商主管部门；④负责无损检测单位的工程量确认、审计、结算工作。

4、无损检测单位职责①负责《无损检测委托单》下达后的实地勘探工作；②负责无损检测的过程控制工作，并对无损检测结果的真实性负责；③负责对无损检测结果的反馈工作，当日将无损检测结果书面告知施工单位、属地单位、设备部；④负责配合无损检测结算、审计工作。

属地单位注意事项：1、监督施工单位标明焊口编号，现场探伤时请安排好人员进行跟踪落实，发现不合格焊口请及时联系施工队返修，返修口复探请及时下探伤委托单。

设备部便于联系探伤队伍进行复探。

2、焊口探伤现场情况：现场焊口＜5米有220V电源插座，高处搭好脚手架，属地部门开具作业票，焊口及焊口150mm内打磨干净露出金属光泽。

3、为保证焊口质量，请车间安排好人员现场监督好焊接质量，监督跟踪探伤过程，落实好不合格口情况和返修情况。

起重机无损检测的一般流程
B1.资料审查
资料审查应包括下列内容：
B1.1产品合格证、质量证明书、竣工图。

B1.2设备的运行记录，有关运行参数，使用环境，载荷变化情况，以及运行中出现的异常情况等资料。

B1.3检验资料、历次检验检测报告和记录。

B1.4有关修理和改造的文件
B2.技术准备
检测开始前，应作好以下准备工作：
B2.1现场勘察，了解设备的现场情况，确定实施检测的条件。

目视检查设备使用中产生的宏观缺陷，尤其是主要受力部位。

B2.2制定相应检测方案并经过设备使用单位确认。

使用单位应积极配合，提供安全可靠的检测现场。

B2.3检测仪器的选择与确定。

确保现场可安全实施的便携检测仪器。

校准需要校准的仪器设备。

B2.4检测人员与资质的确定。

B3.检测
根据检测方案确定检测方法与实施的流程
B3.1起重机械无损检测方法实施的一般流程为：（见下框图）
B3.2现场检测记录
检测数据应记录完整并保存，填写检测原始记录表。

B3.3根据缺陷所在部位及材料对检测数据进行分析，评估缺陷的安全性，得出无损检测评估结论。

并出具相应无损检测报告书。

无损检测操作规程一、引言无损检测（Non-Destructive Testing，简称NDT）是一种用于检测材料和构件缺陷的技术手段，它能够在不破坏被检测物体的情况下，通过测量各种物理量的变化，判断被检测物体的完整性、可用性和可靠性。

本操作规程旨在提供无损检测操作的准确性和可靠性，以便保证工作质量和人员安全。

二、检测仪器与设备准备1. 确保所需的无损检测设备（如超声波探伤仪、涡流检测仪、射线照相机等）完好，并依据相应的国际和国家标准进行校准和检定。

2. 检查设备的电源、探头、传感器等部件是否正常工作。

3. 确保所需的辅助设备（如灯具、标记材料、保护措施等）已准备就绪。

三、操作流程1. 准备工作a. 事先了解被检测对象的相关信息，包括材料、尺寸、表面状态等。

b. 根据被检测对象的特点选择合适的检测方法和设备。

c. 对检测区域进行清理，确保能够获得准确的检测结果。

2. 检测准备a. 对检测设备进行参数设置和校准，确保其适应被检测对象的特征。

b. 对被检测对象进行表面处理，如除锈、去污等。

c. 为检测区域标记参考线，以便后续的测量和分析。

3. 检测操作a. 按照预定的检测方案和流程进行检测操作。

b. 确保操作规程的合理性和安全性，遵循职业道德和操作规范。

c. 根据被检测对象的特点和检测要求，灵活选择适当的检测技术和方法，如超声波、涡流、射线等。

d. 进行实时的检测记录，准确记录检测参数、测量数值和观察结果。

4. 检测结果分析a. 对检测数据进行整理和分析，判断被检测对象的完整性和可用性。

b. 针对检测结果，制定相应的评定标准和控制措施。

c. 对检测结果进行汇报和记录，确保留存以备后续分析和查阅。

五、安全措施1. 在进行无损检测操作时，必须穿戴符合相关安全规定的个人防护装备，如防护服、手套、护目镜等。

2. 操作人员必须熟悉无损检测设备的使用方法和应急处理措施，以避免事故的发生。

3. 在进行辐射源射线照相检测时，应遵循辐射安全操作规程，同时保证周围人员的安全。

无损检测控制程序1．目的通过对影响无损检测质量的各个因素进行有效控制，确保产品质量符合国家相关法规、标准、设计文件及合同规定的要求。

2．范围适用于本企业需无损检测的材料、试件、产品、零部件的无损检测工作。

3．职责3．1 质检科负责无损检测的实施及质量控制。

3．2 无损检测工程师负责审核无损检测工艺方案和报告，签发无损检测竣工资料，并负责无损检测专业系统的质量控制。

3．3 无损检测人员负责编制工艺方案，进行无损检测报告，对无损检测结果负责。

3．4 相关单位负责按本程序要求进行无损检测工作的配合。

4．工作程序4．1 无损检测控制工作流程图：见附图。

4．2 无损检测依据：GB150《钢制压力容器》、JB4730《压力容器无损检测》、《压力容器安全技术监察规程》等国家相关法规、标准及施工验收规范、图纸及设计技术文件、工艺文件等。

4．3 无损检测人员必须经国家质量技术监督部门无损检测人员资格培训及考核，取得相应资格证书后，方可进行工作。

具体按《锅炉压力容器无损检测人员资格鉴定考核规则》规定执行。

4．4 无损检测设备及器具的管理按QP/SDPMW/15-2005《监视和测量装置控制程序》执行。

同时还应遵守下列各项规定。

a. 无损检测探伤设备应能满足无损检测要求；b. 无损检测设备、仪器、器材应有专人保管、保养、严格按规程操作，并定期进行检修、检定；c. 射线透照室、操作室、暗室、评片等应符合有关标准要求，保持清洁；d. 要完善射线探伤安全防护措施，确保人身安全。

4．5 无损检测的委托4．5．1 原材料、外购件的无损检测由生产经营科按QP/SDPMW/07-2005《采购控制程序》及QP/SDPMW/10-2005《压力容器用材料控制程序》规定委托。

4．5．2 外协件的无损检测由生产经营科按QP/SDPMW/09-2005《压力容器产品外协控制程序》规定委托。

4．5．3 产品制造过程中的无损检测经检验合格后，由检验员填写“无损检测委托单”并与“受压元件工艺过程记录卡”交质检科。

无损检测作业指导书一、背景介绍无损检测（Non-Destructive Testing，NDT）是指在不破坏被测对象完整性的前提下，利用各种技术手段和设备对其进行检测、测量、评价或判定的一种方法。

在工业领域中，无损检测被广泛应用于材料、构件和设备的质量检测、安全评估和性能监测，以确保生产和运营过程的安全和可靠。

无损检测作为一项关键技术，对从航空航天到能源和化工等各个领域的工业生产和产品质量有着重要影响。

本作业指导书旨在为相关从业人员提供一份详细的无损检测作业指南，以确保检测工作的质量和准确性。

二、作业前准备1. 熟悉被测对象：在进行无损检测之前，必须对被测对象有足够的了解，包括其构成、制造工艺和使用条件等。

这将有助于选择合适的检测方法和设备，以及准确评估结果。

2. 熟悉检测方法和设备：根据被测对象的特点，选择适合的无损检测方法和设备。

熟悉这些方法和设备的原理、操作步骤和注意事项，以确保正常进行检测工作。

3. 检测区域准备：清理被测对象的表面，确保其干净、无油污和杂质。

必要时，使用适当的清洗剂进行清洗。

另外，确保检测区域的通风良好，以便于操作和排除可能的风险。

4. 确定检测参数：根据被测对象的性质和要求，确定适当的检测参数，如波长、频率、电流功率等。

这将有助于获取准确的检测结果，并快速发现可能存在的缺陷。

三、作业步骤1. 根据被测对象的特点和要求，选择适当的无损检测方法，如超声波、射线、涡流、磁粉等。

了解每种方法的原理、优缺点，并根据实际情况进行选择。

2. 根据选择的无损检测方法，准备相应的设备和工具。

确保设备的正常工作状态，如电源供应、传感器的校准和标定等。

3. 在检测之前，对被测对象进行必要的预处理。

例如，清洁表面，移除可能影响检测效果的覆盖物和污垢。

4. 根据检测要求，将传感器或探头与被测对象适当接触或定位。

确保传感器的位置和角度与被测对象的几何形状和缺陷类型相匹配。

5. 开始无损检测，按照预定的检测规程和流程进行操作。

第七章渗透检测工艺渗透检测工艺基本步骤：1、表面准备和预清洗（洗涤剂清洗，温度７５℃～９５℃时，１０～１５分钟）2、施加渗透剂（10～50℃下，渗透时间≥10min）3、多余渗透剂的去除4、干燥（不得大于50℃，干燥时间5～10min）5、施加显像剂（自显像时间10～120min，其他显像时间一般不少于7min）6、观察与评定（显像剂施加后7～60min内进行）7、后清洗及复验渗透检测的时机选择：1、机加工和热处理等操作，可能产生表面缺陷，渗透检测则应在这些工序后进行。

对有延迟裂纹倾向的材料，至少应在焊后24小时进行焊接接头的渗透检测。

2、表面处理工艺（喷漆、镀层、阳极化、涂层、氧化、喷丸和研磨）的操作，渗透检测应在这些工序前进行，表面处理后需机加工的，对该加工部位再次进行渗透检测。

3、工件要求腐蚀检测时，应在腐蚀工序后进行。

4、在役工件的渗透检测应去除表面积炭和油漆层。

但阳极化层可不去除。

表面准备和预清洗渗透检测成功与否，取决于被检表面的状况（污染程度及粗糙度）。

所有污染物都会阻碍渗透剂进入缺陷，清洗污染物的过程中的残留物反过来也能同渗透剂反应，影响渗透检测的灵敏度。

被检表面的粗糙度影响渗透检测效果。

内容：清理固体污染物＋液体污染物固体污染物：铁锈、氧化皮、腐蚀产物、焊接飞溅、焊渣、毛刺、油漆及涂层等液体污染物：防锈油、机油、润滑油及有机组分的其它液体，强酸强碱及包括卤素在内的有化学活性的残留物基本要求：1、任何可影响渗透检测的污染物必须清除干净，不得损伤受检工件的工作功能：例如：不得用钢丝刷打磨铝、镁、钛等软合金。

密封面不得进行酸蚀处理等。

2、表面准备和预清洗范围：检测部位四周25mm。

▲通常情况下，焊缝、轧制件、铸件、锻件的表面状态，是可以满足渗透检验要求的。

▲如果焊缝、轧制件、铸件、锻件的表面出现不规则，影响渗透探伤效果。

则应用打磨方法或机械加工方法进行表面处理。

▲如果铁锈、型砂、积炭等物，可能遮盖缺陷迹痕，或对检验效果产生干扰。

无损检测技术的正确操作流程无损检测技术是一种非破坏性的测试方法，用于检测材料和构件的内部和外部缺陷。

它在航空航天、石化、能源、建筑和制造等领域有着广泛的应用。

为了确保检测结果准确可靠，正确的操作流程是至关重要的。

本文将介绍无损检测技术的正确操作流程，包括准备工作、设备操作和数据分析等。

一、准备工作进行无损检测之前，需要进行充分的准备工作。

首先，操作人员应该熟悉被检测物体的结构和性质。

了解基本的材料特性、缺陷类型和尺寸对整个检测过程至关重要。

其次，检测区域需要进行适当的清洁，以确保无损检测设备的正常操作。

清洁过程应避免使用可能对被检测物体产生损害的溶剂或清洗剂。

最后，根据被检测物体的特性和缺陷，选择合适的无损检测技术和设备。

二、设备操作在进行无损检测时，正确的设备操作是确保检测结果准确可靠的关键。

操作人员应熟悉所使用的无损检测设备，包括其功能、操作步骤和注意事项。

操作人员应按照以下步骤进行设备操作：1.调整设备参数。

根据被检测物体的特性，调整无损检测设备的参数，包括频率、增益、灵敏度等。

确保设备在最佳状态下工作，以最大程度地减少误差和漏检。

2.设备校准。

在正式检测之前，需要对无损检测设备进行校准。

校准过程应参考设备的操作手册和标准操作程序。

校准的目的是确保设备输出的信号与实际情况一致。

3.扫描被检测区域。

根据被检测物体的形状和尺寸，选择合适的扫描模式和路径。

操作人员应按照预定的路径扫描被检测区域，确保对整个区域进行全面检测。

4.记录检测数据。

在进行检测过程中，操作人员应记录检测数据，包括设备参数、扫描结果和检测位置等。

这些数据对后续的分析和评估非常重要。

三、数据分析数据分析是无损检测的最后一步，也是评估被检测物体质量和缺陷特性的关键。

在进行数据分析时，操作人员应按照以下步骤进行：1.数据处理。

对采集到的原始数据进行处理，包括滤波、增益调整和放大等。

数据处理的目的是提取有用的信息和减少噪声。

2.缺陷识别。

无损检测工作流程及管理无损检测（Non-Destructive Testing，NDT）是一种用于检测材料和构件内部缺陷或表面缺陷的技术。

它在许多领域中被广泛使用，包括航空航天、石油化工、核电等。

无损检测工作流程及管理是确保无损检测工作质量的重要环节。

1.制定检测计划：根据检测对象、检测需求以及相关标准和规范，制定检测计划。

计划包括检测方法、仪器设备选择、检测技术指标等内容。

2.制定检测文件：根据检测计划编写检测文件，包括检测工艺、操作规程、检测条件、检测记录表等。

3.准备工作：准备检测设备和材料，检查设备是否正常工作，对操作人员进行培训和资质认证，确保检测人员具备必要的专业知识和技能。

4.进行检测：根据检测计划和检测文件，在检测对象上进行相应的无损检测。

检测过程中要注意操作规范、注意安全事项，确保检测结果的准确性和可靠性。

5.分析评价：对检测结果进行分析和评价，判断是否存在缺陷或不合格项。

如果检测结果正常，则可以进一步处理或进行下一步工作；如果存在缺陷或不合格项，则需要进行缺陷评价和分类，并采取相应的措施进行修复或替换。

6.生成报告：根据检测结果和评价，生成检测报告。

报告包括检测对象的信息、检测方法、检测结果、评价和建议等内容。

报告应具备完整性、准确性和可读性。

1.质量管理体系：建立完善的质量管理体系，包括质量手册、程序文件、资料管理等。

确保无损检测工作符合相关标准和规范。

2.设备管理：对检测设备进行定期维护和校准，确保设备的正常工作和准确度。

建立设备台账，记录设备的购置、维护、检修和出借情况。

3.人员管理：对操作人员进行培训和考核，确保其具备必要的专业能力和技能。

建立人员档案，记录人员的资格证书、培训记录和工作经历等。

4.质量控制：建立质量控制制度，包括质量检查、质量评估和质量改进等。

对检测过程进行监控和记录，确保检测结果的准确性和可靠性。

5.文件管理：建立检测文件管理制度，统一编写、存档和使用检测文件。

射线检测技术方案一、射线检测设备和原材料现场验收程序1）无损检测所用设备、材料的生产厂家、品牌必须由业主和监理工程师认可。

2）材料和设备到场后应由专人负责接货、验收。

审查随货配备材料合格证，材质证明书、说明书是否齐全，并根据装箱单对材料、设备进行外观检查，抽查、测试和鉴别标记，做好检查验收记录。

3）材料和设备到达现场经检查验收合格，并再经业主或监理认可方可使用。

4）不合格的材料和设备要坚决退货，合格的材料和设备按规定入库存放。

5）材料、设备的搬运和运输由设备材料负责人负责。

并做好材料、设备的运输、搬运、储存、防护和管理。

由技术质量负责人对此过程控制的执行情况进行监督和检查。

材料、设备的搬运和运输要做到轻拿轻放，防止剧烈颠簸，避免仪器、设备在搬运过程中因碰撞而出现故障，以防止胶片出现折痕，药粉泄漏等情况发生。

6）材料、设备的管理要设立专用库房。

库房内配备温度计，湿度计、灭火器具等，库房内保持通风、干燥。

库房内材料摆放要整齐，并按要求做好状态标识。

避免阳光直射。

材料和设备要专人、专岗进行保管，保证其从入库到发放期间储存得当，防止因保管不当造成材料和设备损坏、受潮、腐蚀和丢失。

7）对材料的入库和发放要认真检查并做好记录。

帐、卡、物相符。

保管期间，要定期进行抽检，防止失效、变质，保证材料的质量。

不合格的材料不能发放使用，杜绝不合格材料用到工程上。

对设备要定期维护保养，保证设备始终处于良好状态。

对有故障的设备要及时进行维修，保证生产需要。

二、射线检测质量控制管理工作程序1) 在接到监理检测指令后，随即依照指令对焊缝进行射线检测，应并在监理要求的时间内，将检测结果报送监理。

2) 检测责任人员在接到监理检测指令后，应对工件的结构、坡口形式、焊接方法及管壁厚度等进行了解，并核对监理指令与所透照工件是否相符，核对内容包括：项目名称、焊缝编号、管壁厚度等。

在对焊缝进行射线检测前，应对焊缝外观进行检查，外观不合格有权拒绝检查并通知监理工程师，待施工单位整改合格后重新进行检测。

无损检测技术的标准操作流程无损检测技术是一种能够检测材料内部缺陷的方法，它无需破坏材料表面，通过利用材料对辐射、声波、电磁场等的响应来判断材料是否存在缺陷。

这种技术被广泛应用于航空航天、核工业、石油化工、电力设备等领域，以确保材料的质量和安全性。

标准的无损检测操作流程能够确保检测的准确性和可重复性。

一般而言，无损检测的流程包括准备工作、检测前准备、检测操作和结果分析等步骤。

首先，进行准备工作。

这包括收集和准备必要的设备、工具和试剂，确保检测仪器的正常运行和环境的适宜性。

同时，检查并准备待检测材料，清除材料表面的污物和涂层。

其次，进行检测前准备。

这一步骤包括选择适当的检测方法和仪器，并根据具体情况进行参数设置。

在使用辐射或电磁波进行检测时，必须确保设备的辐射安全，在进行超声波检测时，应根据材料类型调整换能器的频率和角度。

接下来是检测操作。

根据所选的无损检测技术，操作人员应按照相应的要求进行检测操作。

例如，对于超声波检测，操作人员应将换能器沿材料表面进行扫描，并记录并保存信号数据。

对于磁粉检测，操作人员应在材料表面喷洒磁粉，并通过观察磁粉团聚来确定是否存在缺陷。

最后，进行结果分析。

通过对收集到的数据进行分析，判断材料是否存在缺陷。

在分析结果时，操作人员需要参考相关的技术标准和规范，对数据进行合理的解释和判断。

如果需要，还可以进行进一步的检测或者采取相应的修复措施。

需要注意的是，为了确保无损检测结果的准确性和可靠性，操作人员应遵循以下几点：首先，必须严格按照操作规程和标准进行操作。

这包括设备的校准、操作方法的准确性以及对结果的正确解读和分析。

其次，操作人员需要具备一定的专业知识和技能。

无损检测涉及到多种方法和仪器，操作人员需要了解不同方法的原理和应用范围，并熟练掌握仪器的使用和数据分析技巧。

此外，操作人员在进行无损检测时应尽量保持仪器和材料的稳定性。

在操作过程中，需注意避免振动和干扰，并确保材料表面的清洁和平整。

无损检测工作流程无损检测是一种非破坏性检测技术，通过对材料、构件或设备进行检测，不会对其造成任何损伤，从而确保其完整性和安全性。

无损检测广泛应用于航空航天、石油化工、电力、铁路、桥梁、建筑等领域，以确保设备和结构的安全可靠。

下面将介绍无损检测的工作流程。

1.确定检测目标。

在进行无损检测之前，首先需要确定检测的目标，即需要检测的材料、构件或设备。

根据不同的检测目标，选择合适的无损检测方法和仪器设备。

2.选择检测方法。

根据检测目标的特点和要求，选择合适的无损检测方法。

常见的无损检测方法包括超声波检测、磁粉检测、涡流检测、X射线检测、磁性检测等。

不同的方法适用于不同的材料和缺陷类型。

3.准备检测设备。

根据选择的无损检测方法，准备相应的检测设备和仪器。

确保设备的正常运行和准确度，以保证检测结果的可靠性。

4.制定检测方案。

在进行无损检测之前，需要制定详细的检测方案。

包括检测的位置、方向、检测参数、仪器设备的使用方法等。

确保检测过程的科学性和规范性。

5.进行检测操作。

根据制定的检测方案，进行无损检测操作。

操作人员应严格按照操作规程进行操作，确保检测的准确性和可靠性。

在检测过程中，需要及时记录和处理检测数据。

6.数据分析和评定。

对检测得到的数据进行分析和评定。

根据不同的检测方法和设备，采用不同的数据处理和分析方法，判断材料、构件或设备的完整性和安全性。

7.编制检测报告。

根据数据分析和评定的结果，编制检测报告。

报告应包括检测的目的、方法、结果、评定和建议等内容。

确保报告的准确性和完整性。

8.结果确认和跟踪。

对检测结果进行确认和跟踪。

根据检测结果，及时采取相应的措施，确保材料、构件或设备的安全可靠。

同时对检测结果进行跟踪，及时了解其变化和发展趋势。

以上就是无损检测的工作流程。

通过科学的操作和严格的管理，确保无损检测的准确性和可靠性，为设备和结构的安全运行提供保障。

无损检测工作流程及管理一、总则：为保证检测工作的公正性、严格性，保质保量完成工程，特制定本规定。

二、人员职责：1项目经理是现场工作的第一责任人，全权负责工地的工作调度及设备、物资、资金的安全；监督劳动纪律的执行情况。

2打字员负责打印、分发报告。

3检测人员负责检测工作的实施以及记录的填写，报告的签发等。

4统计人员负责统计检测数量并整理工作记录、申请单、检测报告等。

5材料员负责保管设备及耗材的使用。

6公司财务部指定临时负责人管理工程备用金。

7因未配备打字员，材料员的项目部由项目经理代理事宜或委派其他检测人员代理。

三检测流程介绍及注意事项：1无损检测室只接受甲方质检部直接委托，并由甲方质检部下相关委托申请书后进行无损检测工作。

2与甲方质检部及时沟通，关注施工进度，催促质检员及时报检，以免造成检测工作量积压，有必要时直接与甲方质检部负责人联系协调。

3无损检测室必须根据甲方质检部下达的“产品检测委托书”明文规定的要求进行检测，不得随意变动。

通知书内容必须有明确的检测时间、检测百分比,检测标准、质量标准等。

4无损检测人员应按“检测工作程序”进行检验工作,并对检测的工作质量和检测结果的准确性,可靠性责任。

5无损检测室内应建立“监查制度”和“会诊制度”。

检测班技术负责人有权对检测结果进行检查核实。

检测中如遇难以结论之缺陷,应采用其它检测手段补充检查或采用会诊方法解决,不得轻率结论。

6无损检测班应建立仪器设备及组件性能定期测试档案,长期末用的仪器及组件启用前应检查其可靠性，不合格的仪器或组件不得使用。

7检测工作应在受检部位外观检查合格后进行，检测前检测人员应对受检件表面进行检查、修正。

8对重要、复杂结构件设备检测前,检测人员应编制出检测工艺方案,交检测技术负责人审批,检测中应严格遵守操作规程相应标准。

9在射线透照工作时,应保证射线机操作人员及其它工作人员的安全。

（详细请见射线工作管理规定）10在对产品进行检测检验过程中,如发现超标缺陷,检测人员应在当日出据“返修通知单”交施工技术负责人,并在受检部位作出明显标记。

无损检测质量控制图流程图返修处理返修处理H否是否是否是是否否是处理处理焊接工艺评定试件RT焊工考试技能评定、焊试室NDE记录报告检验员NDE记录报告材 料记录、报告、底片汇总交总检检验员NDE记录报告组装环缝等NDE 检验员NDE记录报告焊缝NDE 检验员复评签发报告复评签发报告复评签发报告复评签发报告复评签发报告NDE记录报告产品焊接试板委托单或流转卡分包协议书分包方评价方案检测工艺规程编制NDE 满足制造要求设备仪器和工作场地年评定一次人员资格每四状况工件焊接工艺评定试件焊工考试、技能评定RT、UT、MT、PT、测厚产品焊接试板、产品焊缝材 料法规、标准、技术条件无损检测 质量控制系统程序图无损检测质量控制系统N NN N N处理返修处理返修处理H否是否是否是是否否是处理处理焊接工艺评定试件RT焊工考试技能评定、焊试室NDE记录报告检验员NDE记录报告材 料记录、报告、底片汇总交总检检验员NDE记录报告组装环缝等NDE 检验员NDE记录报告焊缝NDE 检验员复评签发报告复评签发报告复评签发报告复评签发报告复评签发报告NDE记录报告产品焊接试板委托单或流转卡分包协议书分包方评价方案检测工艺规程编制NDE 满足制造要求设备仪器和工作场地年评定一次人员资格每四状况工件焊接工艺评定试件焊工考试、技能评定RT、UT、MT、PT、测厚产品焊接试板、产品焊缝材 料法规、标准、技术条件无损检测 质量控制系统程序图无损检测质量控制系统N NN N N处理。
