常用无损检测方法的特点及应用选择

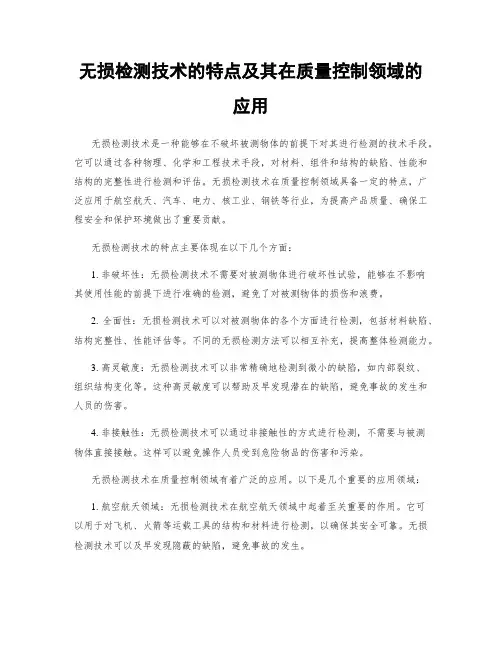

无损检测技术的特点及其在质量控制领域的应用无损检测技术是一种能够在不破坏被测物体的前提下对其进行检测的技术手段。

它可以通过各种物理、化学和工程技术手段，对材料、组件和结构的缺陷、性能和结构的完整性进行检测和评估。

无损检测技术在质量控制领域具备一定的特点，广泛应用于航空航天、汽车、电力、核工业、钢铁等行业，为提高产品质量、确保工程安全和保护环境做出了重要贡献。

无损检测技术的特点主要体现在以下几个方面：1. 非破坏性：无损检测技术不需要对被测物体进行破坏性试验，能够在不影响其使用性能的前提下进行准确的检测，避免了对被测物体的损伤和浪费。

2. 全面性：无损检测技术可以对被测物体的各个方面进行检测，包括材料缺陷、结构完整性、性能评估等。

不同的无损检测方法可以相互补充，提高整体检测能力。

3. 高灵敏度：无损检测技术可以非常精确地检测到微小的缺陷，如内部裂纹、组织结构变化等。

这种高灵敏度可以帮助及早发现潜在的缺陷，避免事故的发生和人员的伤害。

4. 非接触性：无损检测技术可以通过非接触性的方式进行检测，不需要与被测物体直接接触。

这样可以避免操作人员受到危险物品的伤害和污染。

无损检测技术在质量控制领域有着广泛的应用。

以下是几个重要的应用领域：1. 航空航天领域：无损检测技术在航空航天领域中起着至关重要的作用。

它可以用于对飞机、火箭等运载工具的结构和材料进行检测，以确保其安全可靠。

无损检测技术可以及早发现隐蔽的缺陷，避免事故的发生。

2. 汽车制造领域：无损检测技术在汽车制造领域中被广泛应用。

它可以对汽车零部件的质量和性能进行检测，确保其达到设计要求。

无损检测技术可以提高汽车的安全性和可靠性，降低事故的发生率。

3. 电力行业：无损检测技术在电力行业中用于对电力设备和输电线路的检测。

它可以帮助检测电力设备的缺陷和故障，及早发现潜在的安全隐患，确保电力系统的可靠运行。

4. 核工业：无损检测技术在核工业中起着重要的作用。

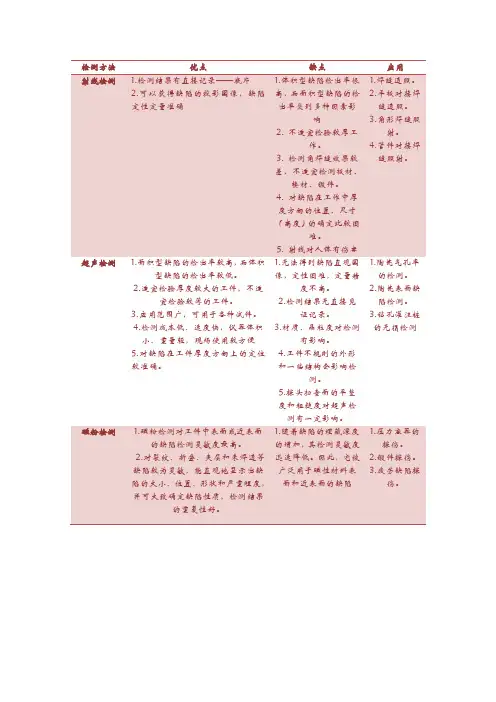

检测方法优点缺点应用射线检测 1.检测结果有直接记录——底片2.可以获得缺陷的投影图像，缺陷定性定量准确1.体积型缺陷检出率很高，而面积型缺陷的检出率受到多种因素影响2. 不适宜检验较厚工作。

3. 检测角焊缝效果较差，不适宜检测板材、楱材、锻件。

4. 对缺陷在工作中厚度方向的位置、尺寸（高度）的确定比较困难。

5. 射线对人体有伤害1.焊缝透照。

2.平板对接焊缝透照。

3.角形焊缝照射。

4.管件对接焊缝照射。

超声检测 1.面积型缺陷的检出率较高，而体积型缺陷的检出率较低。

2.适宜检验厚度较大的工件，不适宜检验较薄的工件。

3.应用范围广，可用于各种试件。

4.检测成本低、速度快，仪器体积小、重量轻，现场使用较方便5.对缺陷在工件厚度方向上的定位较准确。

1.无法得到缺陷直观图像，定性困难，定量精度不高。

2.检测结果无直接见证记录。

3.材质、晶粒度对检测有影响。

4.工件不规则的外形和一些结构会影响检测。

5.探头扫查面的平整度和粗糙度对超声检测有一定影响。

1.陶瓷气孔率的检测。

2.陶瓷表面缺陷检测。

3.钻孔灌注桩的无损检测磁粉检测 1.磁粉检测对工件中表面或近表面的缺陷检测灵敏度最高。

2.对裂纹、折叠、夹层和未焊透等缺陷较为灵敏，能直观地显示出缺陷的大小、位置、形状和严重程度，并可大致确定缺陷性质，检测结果的重复性好。

1.随着缺陷的埋藏深度的增加，其检测灵敏度迅速降低。

因此，它被广泛用于磁性材料表面和近表面的缺陷1.压力容器的探伤。

2.锻件探伤。

3.疲劳缺陷探伤。

渗透检测1.渗透检测可以用于除了疏松多孔性材料外任何种类的材料。

2.形状复杂的部件也可用渗透检测，并一次操作就可大致做到全面检测。

3.同时存在几个方面的缺陷，用一次检测操作就可完成检测。

4.不需要大型的设备，可不用水、电。

1.试件表面光洁度影响大，检测结果往往容易受操作人员水平的影响。

2.可以检出表面开口缺陷，但对埋藏缺陷或闭合型表面缺陷无法检出。

3.检测工序多，速度慢。

无损检测方法
无损检测是一种非破坏性的检测方法，主要用于检测材料或零部件的内部质量和结构缺陷，例如裂纹、气孔、杂质等。

它可以通过不同的物理原理和技术手段来实现。

下面将介绍几种常用的无损检测方法。

一、X射线检测
X射线检测是利用X射线的穿透性质来检测材料内部的缺陷的一种方法。

该方法具有穿透力强、检测效率高的特点，适用于各种材料的检测。

在检测过程中，通过测量射线透射过程中的吸收和散射情况，可以确定材料的内部结构和缺陷。

二、超声波检测
超声波检测是利用超声波在材料中传播的特性来检测材料的内部缺陷的一种方法。

该方法采用超声波探测器向被测材料发射超声波，并记录超声波的传播时间和强度。

通过分析实测数据可以确定材料的内部结构和缺陷。

三、涡流检测
涡流检测是利用涡流感应现象来检测材料表面和近表面的缺陷的一种方法。

该方法通过将交变电流通过探测线圈引入被测材料中，当线圈靠近材料表面时，由于磁感应强度的变化，会产生涡流。

通过测量涡流的强度和分布情况，可以确定材料的表面和近表面的缺陷。

四、磁粉检测
磁粉检测是利用磁场分布的变化来检测材料表面和近表面缺陷
的一种方法。

该方法通过在被测材料表面或近表面施加磁场，并在磁场作用下将磁粉粘附在缺陷处。

通过观察磁粉的分布情况，可以确定材料的表面和近表面的缺陷。

以上介绍的是常用的几种无损检测方法，它们各具特点，在不同的检测场景中都有广泛应用。

无损检测方法能够实现对材料和零部件的内部结构和缺陷的快速、准确检测，对于保证产品质量和安全具有重要意义。

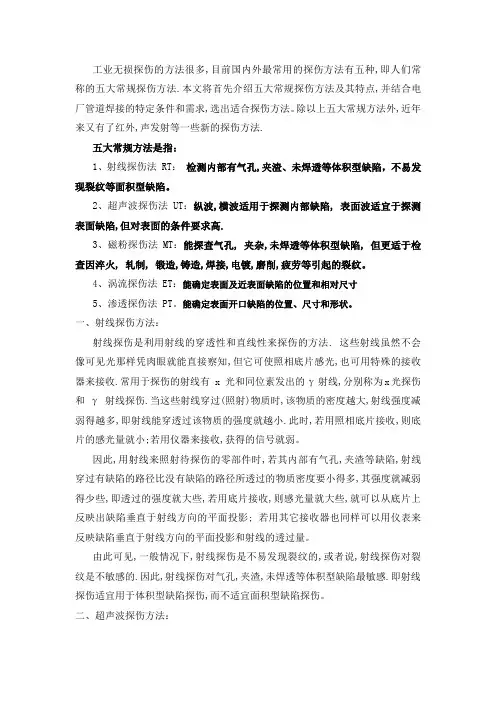

工业无损探伤的方法很多,目前国内外最常用的探伤方法有五种,即人们常称的五大常规探伤方法.本文将首先介绍五大常规探伤方法及其特点,并结合电厂管道焊接的特定条件和需求,选出适合探伤方法。

除以上五大常规方法外,近年来又有了红外,声发射等一些新的探伤方法.五大常规方法是指：1、射线探伤法 RT：检测内部有气孔,夹渣、未焊透等体积型缺陷，不易发现裂纹等面积型缺陷。

2、超声波探伤法 UT：纵波,横波适用于探测内部缺陷, 表面波适宜于探测表面缺陷,但对表面的条件要求高.3、磁粉探伤法 MT：能探查气孔, 夹杂,未焊透等体积型缺陷, 但更适于检查因淬火, 轧制, 锻造,铸造,焊接,电镀,磨削,疲劳等引起的裂纹。

4、涡流探伤法 ET：能确定表面及近表面缺陷的位置和相对尺寸5、渗透探伤法 PT。

能确定表面开口缺陷的位置、尺寸和形状。

一、射线探伤方法：射线探伤是利用射线的穿透性和直线性来探伤的方法. 这些射线虽然不会像可见光那样凭肉眼就能直接察知,但它可使照相底片感光,也可用特殊的接收器来接收.常用于探伤的射线有 x 光和同位素发出的γ射线,分别称为x光探伤和γ射线探伤.当这些射线穿过(照射)物质时,该物质的密度越大,射线强度减弱得越多,即射线能穿透过该物质的强度就越小.此时,若用照相底片接收,则底片的感光量就小;若用仪器来接收,获得的信号就弱。

因此,用射线来照射待探伤的零部件时,若其内部有气孔,夹渣等缺陷,射线穿过有缺陷的路径比没有缺陷的路径所透过的物质密度要小得多,其强度就减弱得少些,即透过的强度就大些,若用底片接收,则感光量就大些,就可以从底片上反映出缺陷垂直于射线方向的平面投影; 若用其它接收器也同样可以用仪表来反映缺陷垂直于射线方向的平面投影和射线的透过量。

由此可见,一般情况下,射线探伤是不易发现裂纹的,或者说,射线探伤对裂纹是不敏感的.因此,射线探伤对气孔,夹渣,未焊透等体积型缺陷最敏感.即射线探伤适宜用于体积型缺陷探伤,而不适宜面积型缺陷探伤。

无损检测有哪些方法（优秀）无损检测是一种使用非破坏性方法来评估材料和构件内部的缺陷或变化的方法。

它广泛应用于各个行业，包括航空航天、汽车、能源、建筑等。

以下是几种常见和优秀的无损检测方法：1.超声波检测（UT）：通过传送超声波波束到被检测材料中，检测物体的内部缺陷或变化。

它能够检测到各种类型的缺陷，如裂纹、气泡、夹杂物等，并能提供它们的大小、形状和位置信息。

2.射线检测（RT）：使用射线（如X射线和伽马射线）照射材料或构件，通过对射线的衰减程度来检测内部缺陷或变化。

射线检测可以快速、准确地检测到各种类型的缺陷，并能够提供它们的位置和大小信息。

3.磁粉检测（MT）：通过在被检测物体表面施加磁场，然后将磁粉散布在表面上，当磁粉与表面裂纹处的磁场相互作用时，可以形成可见的磁粉沉积。

这种方法可以检测到表面和近表面的裂纹。

4.渗透检测（PT）：将可渗透性液体应用于被检测物体的表面，待其渗入表面裂纹或孔隙后，再用吸收液清洗表面，并施加显影剂使液体从裂纹或孔隙中渗透出来，可通过观察显影涂层的变化来检测缺陷。

5.磁疑检测（ET）：利用电磁感应原理，通过在被检测物体上施加交变电流产生的磁场，来检测材料中的缺陷。

磁疑检测可以检测到各种类型的缺陷，如表面裂纹、疑似裂纹等。

6.红外热成像（IR）：通过测量物体表面的热量分布来检测内部缺陷或问题。

红外热成像能够迅速扫描大面积，并提供高分辨率的热图，用于检测热损伤、漏水、电路问题等。

7.电涡流检测（ET）：通过在被检测物体上施加交变电流产生的涡流，来检测材料中的缺陷或变化。

电涡流检测可以用于检测导体材料的电导率、厚度和附着度等。

除了以上方法，还有一些其他的无损检测方法，如声发射检测、微波检测、电磁超声波检测等。

每种方法都有其适用的领域和特点，选择最合适的方法将提高无损检测的效果和准确性。

无损检测技术的选择与应用方法无损检测技术是一种通过非侵入性的手段对物体进行检测和评估的方法。

它可以检测出物体内部的缺陷、损伤或质量问题，而无需破坏物体本身。

无损检测技术在许多领域中得到了广泛的应用，包括工业制造、航空航天、石油化工、核能等。

选择适当的无损检测技术是非常重要的，因为不同的技术适用于不同的检测目标和要求。

本文将介绍几种常见的无损检测技术，并讨论它们的特点和应用方法。

1. 超声波检测技术超声波检测技术是一种利用声波在物体中传播时的特性进行检测的方法。

它通过发送超声波脉冲并记录其反射信号，从而确定物体中存在的缺陷或损伤。

超声波检测技术可以适用于各种材料，包括金属、陶瓷、复合材料等，广泛应用于焊接接头、管道、钢结构等领域。

应用超声波检测技术时，需要选择合适的探头和工作频率，以适应不同材料和尺寸的物体。

同时，还需考虑到材料的声波传播速度、反射信号的幅度和形态等因素，以确保检测结果的准确性。

2. 磁粉检测技术磁粉检测技术是一种利用磁场的变化来检测物体表面或近表面缺陷的方法。

它通过在被检测物体表面施加磁场，再用磁粉来观察磁力线是否发生变化，从而判断是否存在缺陷。

磁粉检测技术主要应用于金属材料的检测，如铁、钢等。

在应用磁粉检测技术时，需考虑到被检测物体的表面状况、磁场的强度和方向等因素。

同时，还需要根据不同的缺陷类型选择合适的磁粉颗粒和观察方法，以提高检测的准确性和可靠性。

3. 热红外检测技术热红外检测技术是一种利用物体辐射的红外热能来检测温度分布和表面缺陷的方法。

它通过测量物体表面的红外辐射强度，并通过图像处理技术来分析温度分布和发现异常区域。

热红外检测技术广泛应用于电力、电子、建筑等领域。

在应用热红外检测技术时，需考虑到被检测物体的辐射特性、环境温度和红外相机的灵敏度等因素。

同时，还需要根据不同的应用场景选择合适的测量方法和数据处理算法，以提高检测的准确性和可视化效果。

4. 射线检测技术射线检测技术是一种利用射线（如X射线、γ射线）通过物体并被接收器捕获的方法。

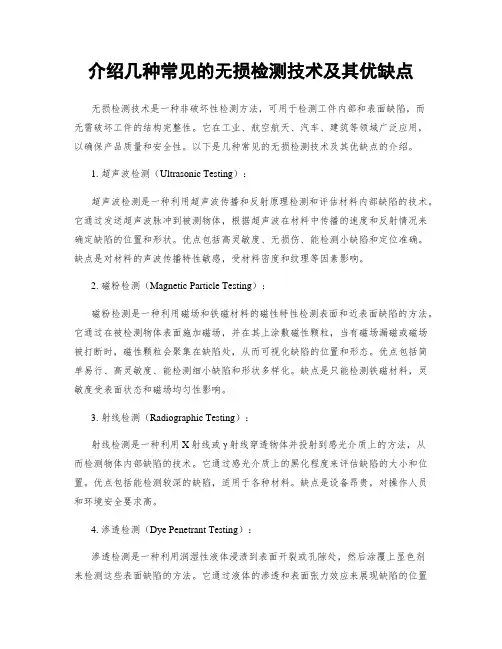

介绍几种常见的无损检测技术及其优缺点无损检测技术是一种非破坏性检测方法，可用于检测工件内部和表面缺陷，而无需破坏工件的结构完整性。

它在工业、航空航天、汽车、建筑等领域广泛应用，以确保产品质量和安全性。

以下是几种常见的无损检测技术及其优缺点的介绍。

1. 超声波检测（Ultrasonic Testing）：超声波检测是一种利用超声波传播和反射原理检测和评估材料内部缺陷的技术。

它通过发送超声波脉冲到被测物体，根据超声波在材料中传播的速度和反射情况来确定缺陷的位置和形状。

优点包括高灵敏度、无损伤、能检测小缺陷和定位准确。

缺点是对材料的声波传播特性敏感，受材料密度和纹理等因素影响。

2. 磁粉检测（Magnetic Particle Testing）：磁粉检测是一种利用磁场和铁磁材料的磁性特性检测表面和近表面缺陷的方法。

它通过在被检测物体表面施加磁场，并在其上涂敷磁性颗粒，当有磁场漏磁或磁场被打断时，磁性颗粒会聚集在缺陷处，从而可视化缺陷的位置和形态。

优点包括简单易行、高灵敏度、能检测细小缺陷和形状多样化。

缺点是只能检测铁磁材料，灵敏度受表面状态和磁场均匀性影响。

3. 射线检测（Radiographic Testing）：射线检测是一种利用X射线或γ射线穿透物体并投射到感光介质上的方法，从而检测物体内部缺陷的技术。

它通过感光介质上的黑化程度来评估缺陷的大小和位置。

优点包括能检测较深的缺陷，适用于各种材料。

缺点是设备昂贵，对操作人员和环境安全要求高。

4. 渗透检测（Dye Penetrant Testing）：渗透检测是一种利用润湿性液体浸渍到表面开裂或孔隙处，然后涂覆上显色剂来检测这些表面缺陷的方法。

它通过液体的渗透和表面张力效应来展现缺陷的位置和形状。

优点包括简单易行、能够检测各种材料和形状的缺陷。

缺点是只能检测表面缺陷，对材料的清洁要求高。

5. 热红外检测（Thermal/Infrared Testing）：热红外检测是一种利用热辐射和红外辐射原理检测表面和内部缺陷的技术。

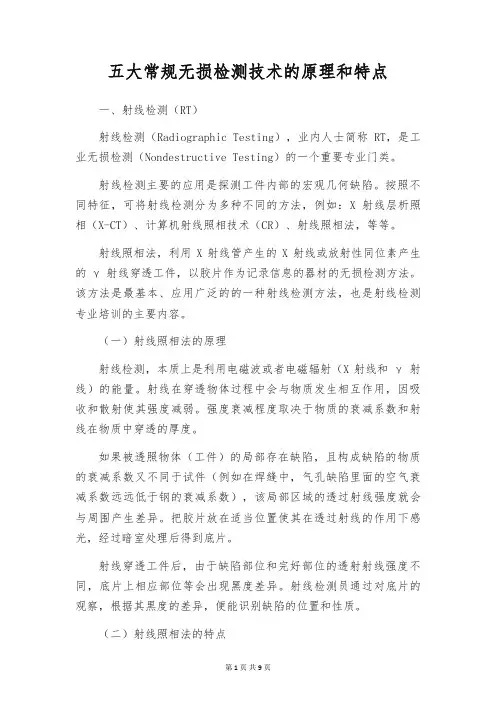

五大常规无损检测技术的原理和特点一、射线检测（RT）射线检测（Radiographic Testing），业内人士简称RT，是工业无损检测（Nondestructive Testing）的一个重要专业门类。

射线检测主要的应用是探测工件内部的宏观几何缺陷。

按照不同特征，可将射线检测分为多种不同的方法，例如：X射线层析照相（X-CT）、计算机射线照相技术（CR）、射线照相法，等等。

射线照相法，利用X射线管产生的X射线或放射性同位素产生的γ射线穿透工件，以胶片作为记录信息的器材的无损检测方法。

该方法是最基本、应用广泛的的一种射线检测方法，也是射线检测专业培训的主要内容。

（一）射线照相法的原理射线检测，本质上是利用电磁波或者电磁辐射（X射线和γ射线）的能量。

射线在穿透物体过程中会与物质发生相互作用，因吸收和散射使其强度减弱。

强度衰减程度取决于物质的衰减系数和射线在物质中穿透的厚度。

如果被透照物体（工件）的局部存在缺陷，且构成缺陷的物质的衰减系数又不同于试件（例如在焊缝中，气孔缺陷里面的空气衰减系数远远低于钢的衰减系数），该局部区域的透过射线强度就会与周围产生差异。

把胶片放在适当位置使其在透过射线的作用下感光，经过暗室处理后得到底片。

射线穿透工件后，由于缺陷部位和完好部位的透射射线强度不同，底片上相应部位等会出现黑度差异。

射线检测员通过对底片的观察，根据其黒度的差异，便能识别缺陷的位置和性质。

（二）射线照相法的特点1、适用范围适用于各种熔化焊接方法（电弧焊、气体保护焊、电渣焊、气焊等）的对接接头，也能检查铸钢件，在特殊情况下也可用于检测角焊缝或其他一些特殊结构工件。

2、射线照相法的优点①缺陷显示直观：射线照相法用底片作为记录介质，通过观察底片能够比较准确地判断出缺陷的性质、数量、尺寸和位置。

②容易检出那些形成局部厚度差的缺陷：对气孔和夹渣之类缺陷有很高的检出率。

③射线照相能检出的长度和宽度尺寸分别为毫米数量级和亚毫米数量级，甚至更少，且几乎不存在检测厚度下限。

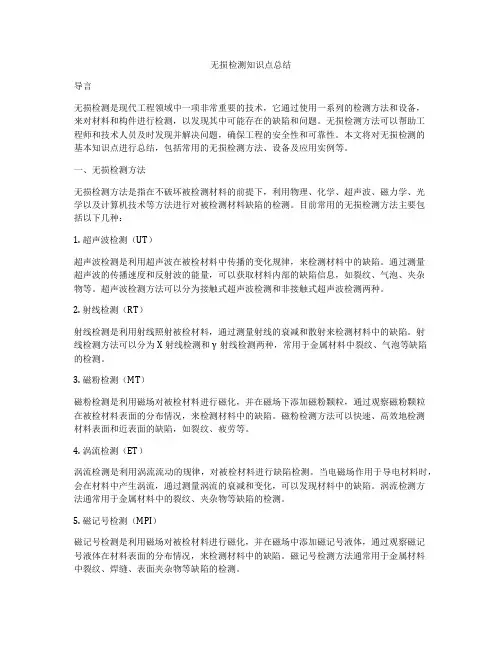

无损检测知识点总结导言无损检测是现代工程领域中一项非常重要的技术，它通过使用一系列的检测方法和设备，来对材料和构件进行检测，以发现其中可能存在的缺陷和问题。

无损检测方法可以帮助工程师和技术人员及时发现并解决问题，确保工程的安全性和可靠性。

本文将对无损检测的基本知识点进行总结，包括常用的无损检测方法、设备及应用实例等。

一、无损检测方法无损检测方法是指在不破坏被检测材料的前提下，利用物理、化学、超声波、磁力学、光学以及计算机技术等方法进行对被检测材料缺陷的检测。

目前常用的无损检测方法主要包括以下几种：1. 超声波检测（UT）超声波检测是利用超声波在被检材料中传播的变化规律，来检测材料中的缺陷。

通过测量超声波的传播速度和反射波的能量，可以获取材料内部的缺陷信息，如裂纹、气泡、夹杂物等。

超声波检测方法可以分为接触式超声波检测和非接触式超声波检测两种。

2. 射线检测（RT）射线检测是利用射线照射被检材料，通过测量射线的衰减和散射来检测材料中的缺陷。

射线检测方法可以分为X射线检测和γ射线检测两种，常用于金属材料中裂纹、气泡等缺陷的检测。

3. 磁粉检测（MT）磁粉检测是利用磁场对被检材料进行磁化，并在磁场下添加磁粉颗粒，通过观察磁粉颗粒在被检材料表面的分布情况，来检测材料中的缺陷。

磁粉检测方法可以快速、高效地检测材料表面和近表面的缺陷，如裂纹、疲劳等。

4. 涡流检测（ET）涡流检测是利用涡流流动的规律，对被检材料进行缺陷检测。

当电磁场作用于导电材料时，会在材料中产生涡流，通过测量涡流的衰减和变化，可以发现材料中的缺陷。

涡流检测方法通常用于金属材料中的裂纹、夹杂物等缺陷的检测。

5. 磁记号检测（MPI）磁记号检测是利用磁场对被检材料进行磁化，并在磁场中添加磁记号液体，通过观察磁记号液体在材料表面的分布情况，来检测材料中的缺陷。

磁记号检测方法通常用于金属材料中裂纹、焊缝、表面夹杂物等缺陷的检测。

6. 热红外检测（IRT）热红外检测是利用红外热像仪和红外热辐射技术，对被检材料进行缺陷检测。

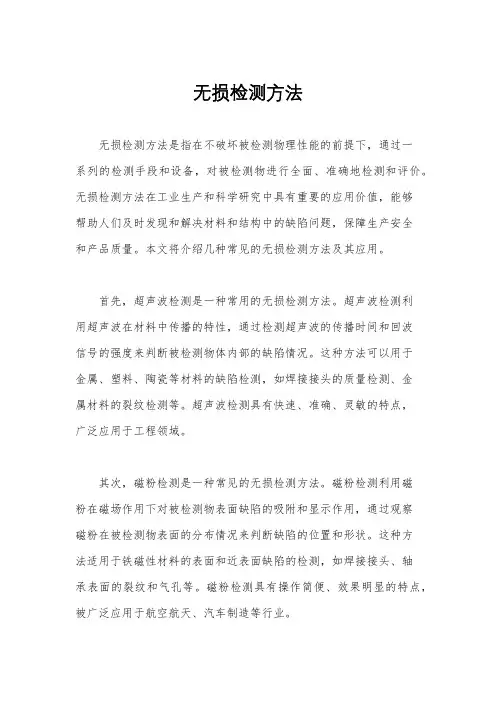

无损检测方法无损检测方法是指在不破坏被检测物理性能的前提下，通过一系列的检测手段和设备，对被检测物进行全面、准确地检测和评价。

无损检测方法在工业生产和科学研究中具有重要的应用价值，能够帮助人们及时发现和解决材料和结构中的缺陷问题，保障生产安全和产品质量。

本文将介绍几种常见的无损检测方法及其应用。

首先，超声波检测是一种常用的无损检测方法。

超声波检测利用超声波在材料中传播的特性，通过检测超声波的传播时间和回波信号的强度来判断被检测物体内部的缺陷情况。

这种方法可以用于金属、塑料、陶瓷等材料的缺陷检测，如焊接接头的质量检测、金属材料的裂纹检测等。

超声波检测具有快速、准确、灵敏的特点，广泛应用于工程领域。

其次，磁粉检测是一种常见的无损检测方法。

磁粉检测利用磁粉在磁场作用下对被检测物表面缺陷的吸附和显示作用，通过观察磁粉在被检测物表面的分布情况来判断缺陷的位置和形状。

这种方法适用于铁磁性材料的表面和近表面缺陷的检测，如焊接接头、轴承表面的裂纹和气孔等。

磁粉检测具有操作简便、效果明显的特点，被广泛应用于航空航天、汽车制造等行业。

另外，涡流检测是一种高效的无损检测方法。

涡流检测利用交变磁场在导电体中产生涡流的原理，通过检测涡流对感应线圈的影响来判断被检测物体表面和近表面的缺陷情况。

这种方法适用于导电性材料的缺陷检测，如金属材料的裂纹、疲劳损伤等。

涡流检测具有高灵敏度、高分辨率的特点，被广泛应用于航空航天、电力设备等领域。

最后，热波检测是一种新兴的无损检测方法。

热波检测利用激光或其他热源对被检测物体表面进行加热，通过检测被检测物体表面温度的变化来判断内部缺陷的位置和形状。

这种方法适用于金属、陶瓷等材料的缺陷检测，如焊接接头的质量评估、复合材料的缺陷检测等。

热波检测具有高灵敏度、非接触性的特点，被广泛应用于航空航天、汽车制造等行业。

综上所述，无损检测方法在工业生产和科学研究中具有重要的应用价值，能够帮助人们及时发现和解决材料和结构中的缺陷问题，保障生产安全和产品质量。

火力发电厂金属监督五大常规无损检测的特点及应用范围一、射线检测射线检测是五大常规无损检测方法之一，简称RT。

1、射线检测原理射线检测是利用射线强大的穿透力以及使感光物质感光等特性进行对工件的质量状态的检验。

射线穿透有缺陷的工件时，工件各部分对射线的吸收率不同，这样能量不同的射线在照相底片上形成的图像黑度就会有所不同。

通过观察射线底片图像，对照检验标准就可知道被检工件质量是否符合要求。

图2.1.1 射线检测原理图由于射线在胶片上形成的只是潜影，故还需要对胶片进行暗室处理，使其显影，然后无损检测人员才能根据底片影像对其评定记录。

2、射线检测的特点射线检测的优点和局限性概况如下：（1）检测结果有直接记录——底片。

由于底片上记录的信息十分丰富,且可以长期保存，从而使射线检测成为各种无损检测方法中记录最真实、最直观、最全面、可追踪性最好的检测方法。

（2）可以获得缺陷的投影图像，缺陷定性定量准确。

各种无损检测方法中,射线检测对缺陷定性是最准的。

在定量方面,对体积型缺陷（气孔、夹渣类）的长度、宽度尺寸的确定也很准,其误差大致在零点几毫米。

但对面积型缺陷（如裂纹、未熔合类），如缺陷端部尺寸(高度和张口宽度)很小,则底片上影像尖端延伸可能辨别不清,此时定量数据会偏小。

（3）体积型缺陷检出率很高。

而面积型缺陷的检出率受到多种因素影响体积型缺陷是指气孔、夹渣类缺陷。

一般情况下,射线检测大致可以检出直径在试件厚度1%以上的体积型缺陷,但在薄试件中,受人眼分辨率的限制,可检出缺陷的最小尺寸大致在0.5mm左右。

面积型缺陷是指裂纹、未熔合类缺陷,其检出率的影响因素包括缺陷形态尺寸、透照厚度、透照角度、透照几何条件、源和胶片种类、像质计灵敏度等。

由于厚工件影像细节显示不清,所以一般来说厚试件中的裂纹检出率较低,但对薄试件,除非裂纹或未熔合的高度和张口宽度极小,否则只要照相角度适当,底片灵敏度符合要求,裂纹检出率还是足够高的。

常用的无损检测方法一
1、X射线检测
适合于检测金属、非金属或其他材料的内部缺陷。

X射线的光量子的能量远大于可见光，它能够穿透可见光不能穿透的物体，而且在穿透物体的同时将和物质发生复杂的物理和化学作用，可以使原子发生电离，使某些物质发出荧光，还可以使某些物质产生光化学反应。

如果工件局部区域存在缺陷，它将改变物体对射线的衰减，引起投射射线强度的变化，从而判断出缺陷有否、位置、大小。

2、磁粉检测
只能用于检测铁磁性材料的表面或近表面的缺陷。

铁磁性材料工件被磁化后，由于诸如裂纹等缺陷的存在，使工件表面和近表面的磁力线发生局部畸变而产生磁漏，具有漏磁磁场的工件吸附附加在工件表面的磁粉，在合适的光照下形成目视可见的磁痕，从而显示出缺陷的位置、大小、形状和严重程度。

常用的无损检测方法一
1、X射线检测
适合于检测金属、非金属或其他材料的内部缺陷。

X射线的光量子的能量远大于可见光，它能够穿透可见光不能穿透的物体，而且在穿透物体的同时将和物质发生复杂的物理和化学作用，可以使原子发生电离，使某些物质发出荧光，还可以使某些物质产生光化学反应。

如果工件局部区域存在缺陷，它将改变物体对射线的衰减，引起投射射线强度的变化，从而判断出缺陷有否、位置、大小。

2、磁粉检测
只能用于检测铁磁性材料的表面或近表面的缺陷。

铁磁性材料工件被磁化后，由于诸如裂纹等缺陷的存在，使工件表面和近表面的磁力线发生局部畸变而产生磁漏，具有漏磁磁场的工件吸附附加在工件表面的磁粉，在合适的光照下形成目视可见的磁痕，从而显示出缺陷的位置、大小、形状和严重程度。

常规无损检测方法1.超声波检测：超声波通过被检材料时，会发生声波的反射、透射、散射等现象。

检测人员通过对接收到的超声波信号进行分析，可以判断被检材料内部存在的缺陷，如裂纹、气孔等。

超声波检测广泛应用于金属、玻璃、陶瓷等材料的质量检测和缺陷定位。

2.磁粉检测：磁粉检测利用被检材料表面的裂纹及其他缺陷的磁场异常来进行检测。

将被检材料经过磁化处理，然后在表面撒上磁粉颗粒，当存在裂纹或其他缺陷时，磁粉会在这些位置集中形成明显的磁极簇。

通过对磁粉分布情况的观察，可以判断被检材料的缺陷情况。

3.X射线检测：X射线检测是一种应用X射线穿透物质的特性进行材料质量和缺陷检测的方法。

通过将X射线源照射到被检材料上，然后用光电影、感光片或X射线像面接收透射射线的强度和分布情况，可以检测出被检材料内部存在的缺陷，如气孔、裂纹等。

4.红外热像检测：红外热像检测利用物体的热辐射特性来检测物体的缺陷或异常情况。

通过将红外热像仪对准被检物体，通过记录被检物体表面的热辐射图像，可以检测出物体内部存在的热量分布不均匀、异常温度等情况。

5.声发射检测：声发射检测是一种通过记录被检物体在工作过程中发出的声波信号来判断其质量和缺陷的方法。

被检物体在受力或变形时，会发出特定频率、振幅的声波信号。

通过使用声发射传感器记录并分析这些声波信号，可以判断被检物体内部存在的裂纹、疲劳等缺陷。

6.电磁无损检测：电磁无损检测是一种利用电磁理论进行材料检测的方法。

通过在被检物体表面施加电磁场，然后根据被检物体对电磁场的响应，来判断其内部是否存在缺陷。

常用的电磁无损检测方法包括涡流检测和磁阻检测。

以上是常见的无损检测方法之一，每种方法都有其适用的领域和应用范围。

在工程、制造和航空等领域，常规无损检测方法被广泛应用于产品质量控制、结构健康监测和故障诊断等方面，为保障其安全性和可靠性提供了重要的支持。

无损检测技术的方案无损检测技术是一种通过对物体进行非破坏性的检测和评估来获取其内部结构、组织和缺陷的方法。

无损检测技术在材料科学、工程领域中具有重要的应用价值，可以用于评估材料的质量以及预测材料的寿命。

本文将介绍几种常用的无损检测技术方案。

1.X射线检测技术X射线检测技术是一种利用X射线穿透材料并通过探测器接收所产生的辐射信号来检测材料内部结构和缺陷的方法。

它可以检测到材料中的裂纹、夹杂物和结构缺陷等。

X射线检测技术适用于金属、陶瓷、塑料等材料的检测。

它具有非破坏性、广泛适用性和高效性的特点。

但是，由于X 射线具有一定的辐射危险性，需要专业人员操作，并且检测结果受到材料密度和厚度的限制。

2.超声波检测技术超声波检测技术是一种利用超声波在材料中传播并通过接收器接收返回的超声波信号来检测材料内部缺陷的方法。

该技术可以检测到材料中的裂纹、夹杂物、变质区域等。

超声波检测技术适用于各种材料的检测，尤其对于金属材料和复合材料的检测效果更好。

它具有高灵敏度、高准确性和易于操作的特点。

但是，超声波检测技术对材料的表面质量要求较高，检测结果受到材料厚度和声波传播速度的影响。

3.磁力检测技术磁力检测技术是一种利用磁场在材料中传播并通过感应线圈接收返回的磁信号来检测材料内部缺陷的方法。

该技术可以检测到材料中的裂纹、变质区域和疲劳损伤等。

磁力检测技术适用于各种导电材料的检测，尤其对于钢铁材料的检测效果更好。

它具有灵敏度高、效率高和操作简单的特点。

但是，磁力检测技术对材料的导电性要求较高，检测结果受到磁场强度的影响。

4.红外热像技术红外热像技术是一种利用红外辐射图像来检测材料内部温度分布和变化的方法。

该技术可以检测到材料中的热点、热源和热传导情况等。

红外热像技术适用于各种材料的检测，尤其对于电气设备和绝热材料的检测效果更好。

它具有无接触、快速和直观的特点。

但是，红外热像技术对环境温度和表面发射率的影响较大，并且在高温环境中应用受到限制。

一普通涡流检测1原理涡流检测是以电磁感应为基础，通过测定被检工件内感生涡流的变化来无损地评定导电材料及其工件的某些性能，或发现其缺陷的无损检测方法。

当载有交变电流的试验线圈靠近导体试件时，由于线圈产生的交变磁场的作用感应出涡流，涡流的大小，相位及流动形式受到试件性能和有无缺陷的影响，而涡流产生的反作用又使线圈阻抗发生变化，因此，通过测定线圈阻抗的变化，就可以推断被检试件性能的变化及有无缺陷的结论。

2发展1涡流现象的发现己经有近二百年的历史。

奥斯特(Oersted、安培(Ampere ) ,法拉弟(Faraday、麦克斯韦(Maxwell)等世界著名科学家通过研究电磁作用实验，发现了电磁感应原理，建立了系统严密的电磁场理论，为涡流无损检测奠定了理论基础[l]。

1879年，体斯(Hughes)首先将涡流检测应用于实际一一判断不同的金属和合金，进行材质分选。

自1925年起，在美国有不少电磁感应和涡流检测仪获得专利权，其中，Karnz直接用涡流检测技术来测量管壁厚度;Farraw首次设计成功用于钢管探伤的涡流检测仪器。

但这些仪器都比较简单，通常采用60Hz , 110V的交流电路，使用常规仪表(如电压计、安培计、瓦特计等)，所以其工作灵敏度较低、重复性较差。

二战期间，多个工业部门的快速发展促进了涡流检测仪器的进步。

涡流检测仪器的信号发生器、放大器、显示和电源装置等部件的性能得到了很大改进，问世了一大批各种形式的涡流探伤仪器和钢铁材料分选装置，较多地应用于航空及军工企业部门。

当时尚未从理论和设备研制中找到抑制干扰因素的有效方法，所以，在以后很长一段时间内涡流检测技术发展缓慢。

直到1950年以后，以德国科学家福斯特(Foster)博士为代表提出了利用阻抗分析方法来鉴别涡流检测中各种影响因素的新见解，为涡流检测机理的分析和设备的研制提供了新的理论依据，极大地推动了涡流检测技术的发展。

福斯特也因此当之无愧地被称为“现代涡流检测之父”。

如何选择适合的无损检测技术方法无损检测技术方法是一种使用非破坏性的手段来评估材料、构造或设备的完整性和性能的方法。

它适用于各种行业，如航空航天、汽车、能源、建筑等，可以帮助我们发现潜在的结构缺陷，避免事故的发生。

然而，在选择适合的无损检测技术方法时，我们需要考虑以下几个方面。

首先，我们需要了解不同的无损检测技术方法及其原理。

目前常用的无损检测技术方法包括超声波检测（UT）、磁粉检测（MT）、涡流检测（ET）、射线检测（RT）和热红外检测（IRT）等。

每种技术方法都有自己的优缺点和适用范围。

超声波检测适用于对材料内部缺陷的检测，包括裂纹、气孔等；磁粉检测主要用于检测金属表面的缺陷，如裂纹和疲劳裂纹；涡流检测主要用于检测导电材料中的缺陷；射线检测适用于对密集材料中的缺陷进行检测；热红外检测可以检测热辐射的分布情况，从而推测材料内部的状况。

因此，在选择适合的无损检测技术方法时，需要根据具体的检测对象和要求来进行选择。

其次，我们还需要考虑无损检测技术方法的应用范围和限制。

不同的无损检测技术方法在应用范围上有所差异。

例如，超声波检测适用于大多数材料和构造的测试，但不适用于非导电材料；磁粉检测主要适用于表面检测，不适用于非磁性材料。

此外，每种技术方法还存在一些局限性，比如无法检测非表面和非平行缺陷、对检测环境有一定的要求等。

因此，在选择适合的无损检测技术方法时，我们需要综合考虑其应用范围和限制，并根据实际情况进行选择。

另外，我们还需要考虑无损检测技术方法的准确性和可重复性。

无损检测技术方法的准确性和可重复性是评估其可靠性的重要指标。

在使用无损检测技术方法之前，我们需要了解该方法的准确性和可重复性，并确保其能够满足我们的检测要求。

同时，我们还需要了解无损检测技术方法的误差范围，并根据具体的情况进行误差控制和数据分析。

最后，我们还需要考虑无损检测技术方法的成本和时间要求。

不同的无损检测技术方法在成本和时间上也有所差异。

无损检测1，五种常规无损检测方法的特点：1）超声波探伤方法（UT）应用最广泛，既可检测表面缺陷，又能检测内部缺陷，尤其对裂纹、叠层、分层等平面缺陷具有很强的检测能力。

超声法一般只检查几何形状比较简单的工件。

2）射线探伤方法（RT）RT是一种根据高能射线对工件具有很强的穿透能力并在材料中被吸收后产生黑度差异来进行探伤的无损探伤方法。

RT适用范围：它适用于检出材料或构件的内部缺陷，对体积性缺陷比较灵敏，而对平面型缺陷不敏感。

体积型缺陷检出率很高，所以射线检测法适用于检测铸件和焊缝中存在的气孔、夹渣、密集气孔和未焊透、未熔合等体积性缺陷。

（适宜检验厚度较薄的工件而不适宜较厚的工件，适宜检查对接焊缝，检查角焊缝效果较差，不适宜检查板材、棒材、锻件。

）RT的特点：可以获得缺陷的投影图象，缺陷定性定量准确，直观。

但是所花时间长，费用高，且射线对人体有害。

3）磁粉探伤方法（MT）MT是利用被磁化的工件在其缺陷处形成漏磁场来吸附磁粉而显示缺陷的探伤方法。

MT适用范围：磁粉探伤仅适用于铁磁性材料，适用于检测件表面或近表面的缺陷。

它对工件内部埋藏较深的缺陷测不出来。

MT的特点：设备及工艺简单，费用低廉，操作方便，观察缺陷直观快速，并有较高的检测灵敏度。

4）渗透探伤方法（PT）PT是利用液体的润湿作用和毛细现象来检测工件表面开口缺陷的探伤方法。

PT适用范围：渗透探伤方法适用于材料表面和近表面开口缺陷的检验，对工件内部各种缺陷检测不出来。

适用此法检测的材料的范围广，但是不适用多孔性材料。

PT的特点：方法简单，成本低，缺陷显示直观，检测灵敏度高，对复杂零件可以一次检测出各个方向的缺陷。

5）涡流探伤方法（ET）ET是利用电磁感应原理，根据高频电流在工件内产生涡流大小的变化来检测工件表面缺陷的探伤方法。

ET适用范围：涡流检测只适用于导电材料，它只能检测表面和近表面缺陷。

（特别是短而形状突变的缺陷，加上它具有高速、非接触、不要耦合剂等特点，因而特别适用于管材的检测。
