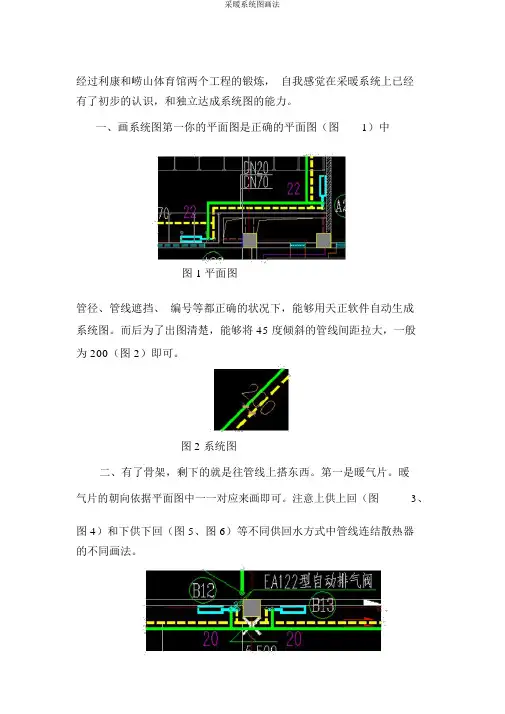

经过利康和崂山体育馆两个工程的锻炼，自我感觉在采暖系统上已经有了初步的认识，和独立达成系统图的能力。
一、画系统图第一你的平面图是正确的平面图（图1）中图 1平面图管径、管线遮挡、编号等都正确的状况下，能够用天正软件自动生成系统图。
而后为了出图清楚，能够将 45 度倾斜的管线间距拉大，一般为 200（图 2）即可。
图2 系统图二、有了骨架，剩下的就是往管线上搭东西。
第一是暖气片。
暖气片的朝向依据平面图中一一对应来画即可。
注意上供上回（图3、图 4）和下供下回（图 5、图 6）等不同供回水方式中管线连结散热器的不同画法。
图 3 上供上回平面图图 4 上供上回系统图图 5 下供下回平面图图 6 下供下回系统图画完暖气片的地点，不要忘掉标明暖气片数（图 7、图 8）。
图 7 暖气片数平面图画法图 8 系统图中暖气片数画法三、其次就是管径的标明（图9、图 10）。
图 9-1 平面图中管径标明图 10-1 系统图中管径标明图 9-2 平面图中管径标明图 10-2 系统图中管径标明图 9-3 平面图中管径标明图 10-3 系统图中管径标明图 9-4 平面图中管径标明图 10-4 系统图中管径标明四、接下来就是坡度的标明，水汽同向 i=0.003，水汽逆向 i=0.005，但是在图中其实不需要标出详细的数字。
只要标出所坡的方向就够了。
平面图中和系统图中的画法也是不同样的（图 11、图 12）。
图 11 平面图中坡度画法图 12 系统图中坡度画法尽量是 45 度倾斜而且箭头在同一条45 度直线上。
五、自动排气阀有了坡度自然要有排气阀，需要有引出标明注明排气阀的型号。
在平面图中不漂亮出自动排气阀的作用，但在系统图中了如指掌，能够直观看出系统的最高点。
此外，假如出现如图 15 的状况，立管底部需要加泄水丝堵。
画法以下列图所示。
图 13 平面图中排气阀画法图 14 系统图中排气阀画法图 15 系统图中坡度特别状况六、固定支架一般打在靠梁或柱的地方。
