废气处理中风量风管计算方法风管：风管尺寸=风量/风速风量=房间面积*房间高*换气次数有个例子：风量4万，风速9m/s，得风管尺寸=40000/9/3600=1.23平方 1.23=1.5*0.82所以风管尺寸为 1500*800Q:1、例子中的3600是既定参数吗？2、这个风管尺寸计算公式，对排烟，排风管道尺寸计算通用吗？3、求风口和排烟口尺寸计算公式~~或者求暖通基础知识学习文档，手里的设计规范对现在的我来说太太高深，还是从基础打起吧一小时有3600秒，除以3600是因为计算公式前后的单位要统一。
这个公式对所有风管计算都适用，但是9m/s这个风速值不是固定值，需要由你来设定。
排烟排风的公式都是一样的算法，这个9m/s的风速需要根据噪音要求调整的，楼主可参考下采暖通风设计规范消声部分，还有矩形风管的规格最好用标准的，施工规范里的是1600，没有1500。
管道直径设计计算步骤，专业制作与安装－铁皮风管－不锈钢风管，通风工程以假定流速法为例，其计算步骤和方法如下：1．绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量。
管段长度一般按两管件间中心线长度计算，不扣除管件(如三通，弯头)本身的长度。
2．确定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的影响。
流速高，风管断面小，材料耗用少，建造费用小；但是系统的阻力大，动力消耗增大，运用费用增加。
对除尘系统会增加设备和管道的摩损，对空调系统会增加噪声。
流速低，阻力小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大。
对除尘系统流速过低会使粉尘沉积堵塞管道。
因此，必须通过全面的技术经济比较选定合理的流速。
根据经验总结，风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3确定。
除尘器后风管内的流速可比表6-2-3中的数值适当减小。
WORD格式专业技术整理分享表6-2-1 一般通风系统中常用空气流速（m/s）类别风管材料干管支管室内进风口室内回风口新鲜空气入口工业建筑机械通讯薄钢板、混凝土砖等6～1 44～12 2～82～61.5～3.51.5～3.02.5～3.52.0～3.05.5～6.55～6工业辅助及民用建筑自然通风机械通风 0.5～1.05～80.5～0.72～50.2～1.02～4表6-2-2 空调系统低速风管内的空气流速部位频率为1000Hz时室内允许声压级（dB）＜40 40～60 ＞60新风入口 3.5～4.0 4.0～4.5 5.0～6.0总管和总干管 6.0～8.0 6.0～8.0 7.0～12.0无送、回风口的支管 3.0～4.0 5.0～7.0 6.0～8.0有送、回风口的支管 2.0～3.0 3.0～5.0 3.0～6.0表6-2-3 除尘风管的最小风速（m/s）粉尘类别粉尘名称垂直风管水平风管纤维粉尘干锯末、小刨屑、纺织尘10 12 木屑、刨花12 14 干燥粗刨花、大块干木屑14 16 潮湿粗刨花、大块湿木屑18 20 棉絮8 10 麻11 13 石棉粉尘12 18矿物粉尘耐火材料粉尘14 17 粘土13 16 石灰石14 16 水泥12 18 湿土（含水2%以下）15 18 重矿物粉尘14 16 轻矿物粉尘12 14 灰土、砂尘16 18 干细型砂17 20 金刚砂、刚玉粉15 19金属粉尘钢铁粉尘13 15 钢铁屑19 23 铅尘20 25其它粉尘轻质干粉尘（木工磨床粉尘、烟草灰）8 10煤尘11 13焦炭粉尘14 18谷物粉尘10 123．根据各风管的风量和选择的流速，按式（6-2-1）计算各管段的断面尺寸，并计算摩擦阻力和局部阻力。
废气处理中风量风管计算方法风管：风管尺寸=风量/风速风量=房间面积*房间高*换气次数有个例子：风量 4 万，风速9m/s ，得风管尺寸=40000/9/3600=1.23 平方1.23=1.5*0.82所以风管尺寸为1500*800Q：1、例子中的3600是既定参数吗？2、这个风管尺寸计算公式，对排烟，排风管道尺寸计算通用吗？3、求风口和排烟口尺寸计算公式~~ 或者求暖通基础知识学习文档，手里的设计规范对现在的我来说太太高深，还是从基础打起吧一小时有3600秒，除以3600是因为计算公式前后的单位要统一。
这个公式对所有风管计算都适用，但是9m/s 这个风速值不是固定值，需要由你来设定。
排烟排风的公式都是一样的算法，这个9m/s 的风速需要根据噪音要求调整的，楼主可参考下采暖通风设计规范消声部分，还有矩形风管的规格最好用标准的，施工规范里的是1600，没有1500。
管道直径设计计算步骤，专业制作与安装－铁皮风管－不锈钢风管，通风工程以假定流速法为例，其计算步骤和方法如下：1．绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量。
管段长度一般按两管件间中心线长度计算，不扣除管件（如三通，弯头）本身的长度。
2．确定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的影响。
流速高，风管断面小，材料耗用少，建造费用小；但是系统的阻力大，动力消耗增大，运用费用增加。
对除尘系统会增加设备和管道的摩损，对空调系统会增加噪声。
流速低，阻力小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大。
对除尘系统流速过低会使粉尘沉积堵塞管道。
因此，必须通过全面的技术经济比较选定合理的流速。
根据经验总结，风管内的空气流速可按表6-2-1、表6-2-2 及表6-2-3确定。
除尘器后风管内的流速可比表6-2-3 中的数值适当减小。
表6-2-1 一般通风系统中常用空气流速（m/s ）类别风管材料干管支管室内进风口室内回风口新鲜空气入口工业建筑机械通讯薄钢板、混凝土砖等 6 〜1 4 2 〜8 1 . 5 〜3 . 5 2 . 5 〜3 . 5 5. 5 〜6 .54〜122〜6 1.5〜3.0 2.0〜3.05〜6工业辅助及民用建筑0.2〜1.0自然通风0.5〜1.00.5〜0.7机械通风5〜82〜52〜4表6-2-2 空调系统低速风管内的空气流速频率为1000Hz 时室内允许声压级（dB）部位V 4040〜60> 60新风入口 3.5 〜4.04.0〜 4.55.0〜 6.0总管和总干管 6.0〜8.06.0〜8.07.0〜12.0无送、回风口的支管 3.0〜4.05.0〜7.06.0〜8.0有送、回风口的支管 2.0〜3.03.0〜 5.03.0〜 6.0表6-2-3除尘风管的最小风速（m/s）粉尘类别粉尘名称垂直风管水平风管干锯末、小刨屑、纺织尘1012木屑、刨花1214干燥粗刨花、大块干木屑1416纤维粉尘潮湿粗刨花、大块湿木屑1820棉絮810麻1113石棉粉尘1218耐火材料粉尘1417粘土1316石灰石1416水泥1218湿土（含水2%以下）1518矿物粉尘重矿物粉尘1416轻矿物粉尘1214灰土、砂尘1618干细型砂1720金刚砂、刚玉粉1519钢铁粉尘1315金属粉尘钢铁屑1923铅尘2025其它粉尘轻质干粉尘（木工磨床粉尘、烟草灰）810煤尘 11 13 L原设计的支管风量，m3/h焦炭粉尘 14 18 谷物粉尘10123•根据各风管的风量和选择的流速，按式(6-2-1 )计算各管段的断面尺寸，并计算摩擦阻力和局部阻力。

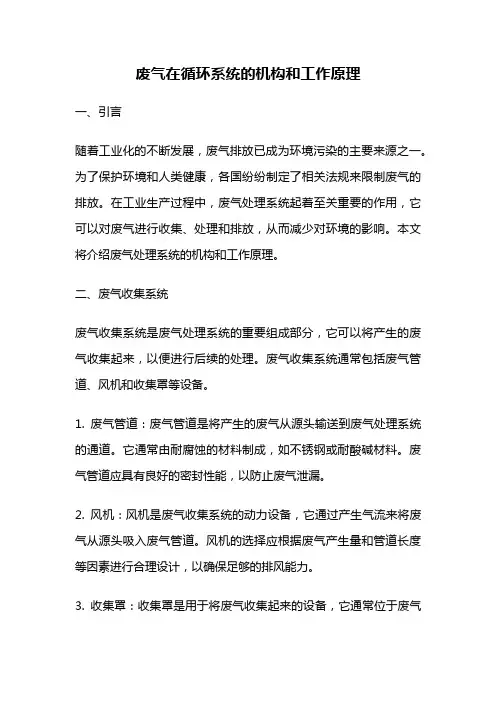

废气在循环系统的机构和工作原理一、引言随着工业化的不断发展，废气排放已成为环境污染的主要来源之一。
为了保护环境和人类健康，各国纷纷制定了相关法规来限制废气的排放。
在工业生产过程中，废气处理系统起着至关重要的作用，它可以对废气进行收集、处理和排放，从而减少对环境的影响。
本文将介绍废气处理系统的机构和工作原理。
二、废气收集系统废气收集系统是废气处理系统的重要组成部分，它可以将产生的废气收集起来，以便进行后续的处理。
废气收集系统通常包括废气管道、风机和收集罩等设备。
1. 废气管道：废气管道是将产生的废气从源头输送到废气处理系统的通道。
它通常由耐腐蚀的材料制成，如不锈钢或耐酸碱材料。
废气管道应具有良好的密封性能，以防止废气泄漏。
2. 风机：风机是废气收集系统的动力设备，它通过产生气流来将废气从源头吸入废气管道。
风机的选择应根据废气产生量和管道长度等因素进行合理设计，以确保足够的排风能力。
3. 收集罩：收集罩是用于将废气收集起来的设备，它通常位于废气产生源的上方。
收集罩的设计应考虑到废气产生的特点，以确保能够有效地将废气吸入管道。
三、废气处理装置废气处理装置是废气处理系统的核心部分，它可以对收集到的废气进行净化和处理，以降低废气对环境的影响。
常见的废气处理装置包括吸附装置、净化装置和焚烧装置等。
1. 吸附装置：吸附装置通过将废气中的有害物质吸附到吸附剂上，从而净化废气。
常用的吸附剂有活性炭、分子筛等。
废气进入吸附装置后，有害物质被吸附剂捕获，而洁净的气体则通过装置排出。
2. 净化装置：净化装置利用化学反应的原理将废气中的有害物质转化为无害物质。
常见的净化装置有湿式净化器和干式净化器。
湿式净化器通过喷淋液体使废气中的污染物与液体发生反应，而干式净化器则通过催化剂或吸附剂等材料来实现废气净化。
3. 焚烧装置：焚烧装置是将废气进行高温燃烧的装置，通过燃烧将废气中的有害物质转化为二氧化碳和水等无害物质。
焚烧装置具有高处理效率和彻底无害化的特点，但也需要消耗大量的能源。
废气处理设施设计范本一、引言废气处理设施是用于减少或清除工业废气中有害物质的装置。
有效的废气处理对于保护环境和人类健康至关重要。
本文将介绍一个废气处理设施设计的范本，以确保设计的准确性和高效性。
二、设计目标废气处理设施的设计目标是实现以下几点：1. 减少废气中的有害物质排放。
2. 提高废气处理效率。
3. 降低运行成本。
4. 符合环保法规的要求。
三、废气收集系统设计废气收集系统的设计应该考虑以下几个方面：1. 确定废气来源和产生量，包括生产设备、燃烧设备等。
2. 设计适当的废气收集罩和管道系统，以收集废气并将其引导到处理设施。
3. 考虑废气的温度和压力，选择合适的材料和设备。
四、废气处理设施选择在选择废气处理设施时，应该根据废气的成分和特性来确定适合的处理方法，常见的废气处理设施包括：1. 吸收塔：用于去除废气中的气态污染物，如酸性气体和有机溶剂。
2. 过滤器：用于捕捉废气中的颗粒物和固体颗粒。
3. 催化剂：用于催化废气中的化学反应，以减少有害物质的浓度。
4. 燃烧设备：用于将废气完全燃烧，将其转化为无害物质。
五、系统设计与集成废气处理设施的设计应该考虑整个系统的集成，确保各个组件之间的协调和高效运行。
1. 确定合适的处理设施组合，以满足处理效率和废气排放标准。
2. 设计合理的管道布局，以确保废气顺利流动，并降低能源损耗。
3. 安装控制系统，监测和调节废气处理设施的运行，确保其稳定性和可靠性。
六、运行与维护废气处理设施的运行与维护对于保持其高效性至关重要。
以下是一些建议：1. 建立规范的操作程序，培训操作人员，确保设施按照设计要求运行。
2. 定期检查和清洁设施组件，以确保其正常运行。
3. 定期维护设备，包括更换媒体、催化剂等。
4. 监测废气排放和设施运行情况，确保其符合环保法规要求。
七、总结本文提供了一个废气处理设施设计的范本，强调了设计目标、废气收集系统设计、废气处理设施选择、系统设计与集成以及运行与维护。
废气收集课程设计一、教学目标本课程旨在让学生了解废气收集的基本原理和方法，掌握废气收集装置的设计和操作，培养学生运用科学知识解决实际问题的能力。
具体目标如下：1.知识目标：（1）了解废气的概念、分类和危害。
（2）掌握常见的废气收集方法及其原理。
（3）掌握废气收集装置的设计要点。
2.技能目标：（1）能够分析实际问题，选择合适的废气收集方法。
（2）能够运用所学知识，设计简单的废气收集装置。
（3）具备实验操作能力，能熟练进行废气收集实验。
3.情感态度价值观目标：（1）培养学生对环境保护的意识和责任感。
（2）培养学生勇于探索、勤于实践的科学精神。
二、教学内容本课程的教学内容主要包括以下几个部分：1.废气的基本概念、分类和危害。
2.常见废气收集方法及其原理。
3.废气收集装置的设计要点。
4.废气收集实验操作。
5.实际案例分析。
三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式进行教学。
具体方法如下：1.讲授法：用于传授废气收集的基本原理和方法。
2.讨论法：通过小组讨论，培养学生的思考能力和团队合作精神。
3.案例分析法：分析实际案例，让学生学会运用所学知识解决实际问题。
4.实验法：进行废气收集实验，培养学生的实验操作能力和实践能力。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将准备以下教学资源：1.教材：《废气收集技术》。
2.参考书：相关领域的专业书籍。
3.多媒体资料：废气收集实验视频、图片等。
4.实验设备：废气收集实验所需的仪器和设备。
五、教学评估为了全面、客观地评价学生的学习成果，本课程将采用多种评估方式相结合的方法。
具体评估方式如下：1.平时表现：通过观察学生在课堂上的参与程度、提问回答等情况，了解学生的学习态度和掌握程度。
2.作业：布置与课程内容相关的作业，要求学生按时完成，并根据作业质量给予评分。
3.考试：安排期中、期末两次考试，全面测试学生对课程知识的掌握程度。
废气处理中风量风管计算方法风管：风管尺寸=风量/风速风量=房间面积*房间高*换气次数有个例子：风量4万，风速9m/s，得风管尺寸=40000/9/3600=1.23平方 1.23=1.5*0.82所以风管尺寸为 1500*800Q:1、例子中的3600是既定参数吗？2、这个风管尺寸计算公式，对排烟，排风管道尺寸计算通用吗？3、求风口和排烟口尺寸计算公式~~或者求暖通基础知识学习文档，手里的设计规范对现在的我来说太太高深，还是从基础打起吧一小时有3600秒，除以3600是因为计算公式前后的单位要统一。
这个公式对所有风管计算都适用，但是9m/s这个风速值不是固定值，需要由你来设定。
排烟排风的公式都是一样的算法，这个9m/s的风速需要根据噪音要求调整的，楼主可参考下采暖通风设计规范消声部分，还有矩形风管的规格最好用标准的，施工规范里的是1600，没有1500。
管道直径设计计算步骤，专业制作与安装－铁皮风管－不锈钢风管，通风工程以假定流速法为例，其计算步骤和方法如下：1．绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量。
管段长度一般按两管件间中心线长度计算，不扣除管件(如三通，弯头)本身的长度。
2．确定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的影响。
流速高，风管断面小，材料耗用少，建造费用小；但是系统的阻力大，动力消耗增大，运用费用增加。
对除尘系统会增加设备和管道的摩损，对空调系统会增加噪声。
流速低，阻力小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大。
对除尘系统流速过低会使粉尘沉积堵塞管道。
因此，必须通过全面的技术经济比较选定合理的流速。
根据经验总结，风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3确定。
除尘器后风管内的流速可比表6-2-3中的数值适当减小。
WORD格式专业技术整理分享表6-2-1 一般通风系统中常用空气流速（m/s）类别风管材料干管支管室内进风口室内回风口新鲜空气入口工业建筑机械通讯薄钢板、混凝土砖等6～1 44～12 2～82～61.5～3.51.5～3.02.5～3.52.0～3.05.5～6.55～6工业辅助及民用建筑自然通风机械通风 0.5～1.05～80.5～0.72～50.2～1.02～4表6-2-2 空调系统低速风管内的空气流速部位频率为1000Hz时室内允许声压级（dB）＜40 40～60 ＞60新风入口 3.5～4.0 4.0～4.5 5.0～6.0总管和总干管 6.0～8.0 6.0～8.0 7.0～12.0无送、回风口的支管 3.0～4.0 5.0～7.0 6.0～8.0有送、回风口的支管 2.0～3.0 3.0～5.0 3.0～6.0表6-2-3 除尘风管的最小风速（m/s）粉尘类别粉尘名称垂直风管水平风管纤维粉尘干锯末、小刨屑、纺织尘10 12 木屑、刨花12 14 干燥粗刨花、大块干木屑14 16 潮湿粗刨花、大块湿木屑18 20 棉絮8 10 麻11 13 石棉粉尘12 18矿物粉尘耐火材料粉尘14 17 粘土13 16 石灰石14 16 水泥12 18 湿土（含水2%以下）15 18 重矿物粉尘14 16 轻矿物粉尘12 14 灰土、砂尘16 18 干细型砂17 20 金刚砂、刚玉粉15 19金属粉尘钢铁粉尘13 15 钢铁屑19 23 铅尘20 25其它粉尘轻质干粉尘（木工磨床粉尘、烟草灰）8 10煤尘11 13焦炭粉尘14 18谷物粉尘10 123．根据各风管的风量和选择的流速，按式（6-2-1）计算各管段的断面尺寸，并计算摩擦阻力和局部阻力。
废气处理设备设计方法和步骤
废气处理设备的设计方法和步骤是一个复杂的过程，以下是一般的设计方法和步骤：
1. 目标和需求分析：明确废气处理设备的处理目标和要求，包括废气组分、废气排放限值、处理效率等方面的要求。
2. 废气特性分析：对废气的特性进行详细分析，包括废气组分、浓度、温度、流量等参数的测定和评估。
3. 技术选型：根据废气特性和处理要求，选择合适的处理技术，如物理吸附、化学吸附、燃烧等。
4. 设计计算：根据废气特性和技术选型，进行设备的设计计算，包括处理能力、设备尺寸、能耗等计算。
5. 设计绘图：根据设计计算结果，进行废气处理设备的绘图设计，包括设备布局、管道连接等。
6. 材料选择：根据将要处理的废气特性，选择合适的材料用于设备的制造，如耐酸碱材料、耐高温材料等。
7. 设备制造和安装：根据设计图纸和材料选择，进行废气处理设备的制造和安装，保证设备的质量和正常运行。
8. 运行调试：进行废气处理设备的运行调试，调节设备参数和操作条件，确保设备能够满足废气处理要求。
9. 运行维护：对废气处理设备进行定期检查和维护，保持设备的正常运行，并及时处理设备故障或问题。
10. 检测监控：建立废气处理设备的检测监控系统，监测废气排放情况，确保废气排放达标。
以上是废气处理设备设计的一般方法和步骤，具体的设计步骤和方法还需根据具体的废气特性和处理要求进行调整和优化。
工业废气治理工程通风系统风量设计要点及计算通风设计的目的是使室内的空气流通与室外空气交换，使其带走室内的污染物，通风又分为全面通风和局部通风。
下面仅简单介绍全面通风设计计算方法，局部通风设计计算方法以及在通风设计中经常遇到的几种情况。
如下为个人总结，仅供参考。
一、全面通风设计计算方法1.按换气次数计算法（无特别要求的情况下均可采用）换气次数指的是单位小时通风空间要更换空气次数，单位通常是次/h，这个值为已知值，可以在设计手册、规范上查到，或者由主专业提条件中会要求。
需要计算房间的体积，与换气次数的乘积就是通风量，如：某生产车间通风（面积为18X9），房间高度4.7m（一般层高超过6m，按6m 计算）：房间体积：V=18×9×4.7＝761.4m3；通风量：L=n·V=12×761.4＝9136.8m3/h；计算完通风量就需要选通风机，考虑风机的漏风，需要对风机进行修正. 一般通风所取得漏风系数为1.05~1.1，比如我们取1.1系数，修正后：L'＝9136.8×1.10＝10050.5m3/h；这个时候我们应该计算风机的压头是多少Pa，一般有风管连接每米3~6Pa估算即可，因为计算较为麻烦。
没有风管连接我们一般可认为风机压头很小。
计算完通风量，我们就要选风机了，风机可以按照计算数据，参照风机样本选基本对应的型号，已便于我们确定风机的用电量和尺寸、重量等，给电气提配电、给建筑提留洞，还可能会给结构提风机重量的条件。
风机的排布一般根据选型的台数自由均匀排布即可。
以上说的是最普通的房间通风计算，一般是排除余热余湿及异味，无特殊严格要求。
2.热平衡计算法主要根据发热量计算，有相关专业提设备的功率，根据功率就算发热量，根据发热量及室内外温差，计算出排风量（手册有公式）。
二、通风设计的几种情况1.是否考虑补风？有时候，房间无窗户，或者设固定窗，这是只排风，封闭的房间就会形成负压，更不利于有害气体的排除，这时就要考虑设补风，补风位置最好能考虑气流不留死角。

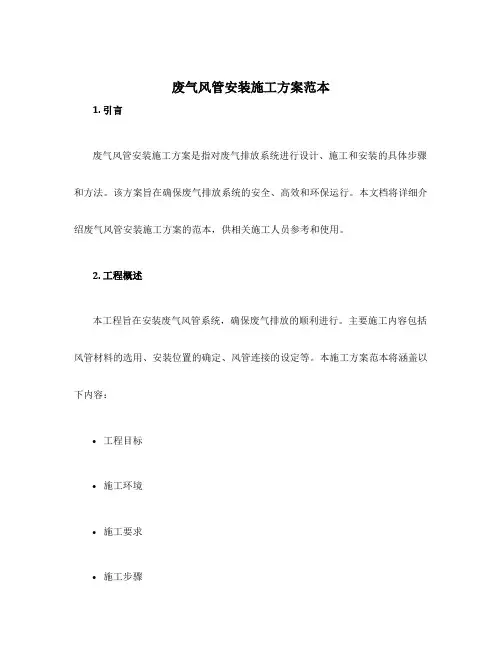

废气风管安装施工方案范本1. 引言废气风管安装施工方案是指对废气排放系统进行设计、施工和安装的具体步骤和方法。
该方案旨在确保废气排放系统的安全、高效和环保运行。
本文档将详细介绍废气风管安装施工方案的范本，供相关施工人员参考和使用。
2. 工程概述本工程旨在安装废气风管系统，确保废气排放的顺利进行。
主要施工内容包括风管材料的选用、安装位置的确定、风管连接的设定等。
本施工方案范本将涵盖以下内容：•工程目标•施工环境•施工要求•施工步骤•安全措施3. 工程目标本工程的目标是按照相关法规和标准，安全、环保地完成废气风管系统的安装。
主要包括以下几个方面：•确保废气排放的顺利进行•优化废气排放系统的运行效率•提高工作环境的舒适度和安全性4. 施工环境4.1 施工场地：施工场地应符合相关要求，通风良好，确保施工人员的安全和舒适。
4.2 施工设备：施工设备应满足工程要求，保证施工质量和进度。
4.3 施工材料：施工材料应符合相关标准要求，确保施工质量和安全。
5. 施工要求5.1 设计要求：废气风管系统的设计应满足以下要求： - 废气排放数量符合规定标准，不超过环境承载能力； - 确保废气排放符合环保要求，控制污染物的排放；- 考虑系统的稳定性和可靠性，减少系统运行故障率； - 设计风管布局合理，提高系统运行效率。
5.2 材料要求：风管材料应选用符合相关标准的合格产品，确保材料质量和稳定性。
5.3 施工质量要求：废气风管系统的施工质量应符合以下要求： - 安装牢固，松动、脱落等现象不得出现； - 管道连接处密封严密，无渗漏； - 管道布局规整，管道内无明显障碍物； - 管道表面平整、无明显缺陷。
6. 施工步骤6.1 施工准备 - 了解施工图纸和技术要求，明确施工范围和工作任务； - 检查施工设备和工具的完好性和可用性； - 清理施工现场，确保施工环境整洁。
6.2 管道定位 - 根据施工图纸确定管道的走向和位置； - 使用测量工具，确定风管的准确位置。

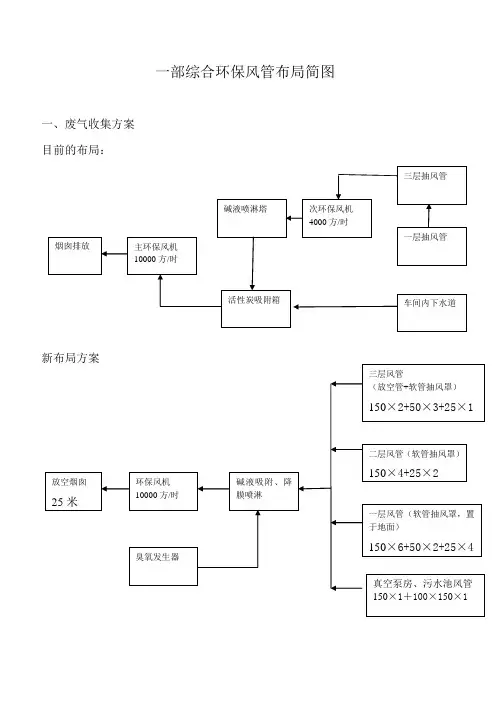

一部综合环保风管布局简图一、废气收集方案目前的布局：一）、车间密封对车间的门窗、墙洞等进行检修改造，减少车间漏气，规范车间补气路径。
二）、使用的防异味扩散装置。
1、软管集气罩。
安装在手动或自动风门，连接软管集气罩。
边长50cm的玻璃钢材质方口锥形罩。
2、污染性物品存放箱1）、小件物品存放箱。
1000×500×500，材质不限，用于存放车间小件带有异味的物品，如乳胶手套、漏斗、抹布等。
配有玻璃门，DN25口径的抽风管。
2）、200L物料桶存放箱。
可将200L桶、75L桶等带有异味的物料桶或较长的塑料管等扣到里面，配有DN50口径的抽风管。
3、桶装液体物料气体收集装置。
不再赘述。
4、开放式放空气体收集箱。
300×300×500，一端开放式，一端连接DN50环保抽风管，玻璃钢材质最好，安放在车间外部。
将不互相反应的各气体放空管引入其中，放空管排出的气体由环保抽风管收集处理，不会影响放空管内的压力，不会主动抽走气体物料，环保风机停车时放空的气体扩散在室外。
常开。
三）、废气污染源及环保抽风点说明1、真空泵水箱和污水池的引风。
在真空泵水箱上安装DN100~150抽风管路，真空泵启用时全开，停用时半开。
真空泵房南面门窗关闭，补充新风由车间进入泵房。
废水池密闭，安装DN50环保风管，常开。
安装可靠的液位指示装置，并且要便于清理池底淤泥。
2、一层废气污染源点及对应的环保收集装置。
1）、DN150环保抽风口6个。
在一层西半部开出4个DN100环保抽风口，东半部开2个DN100环保抽风口，连接软管集气罩。
集气罩放在地面上，常开，收集地面高度的废气。
1、用于排出车间内跑冒滴漏产生的废气（大都比空气重，会向车间底层积聚。
）2、在加放料操作时，将集气罩放置在物料桶口、反应釜底阀、接收桶口等就近位置，配合液体物料气体收集装置等，使废气在扩散前既被收集。
2）、DN50环保抽风口2个。
2个连接200L物料桶存放箱。
