华为TDSCDMA基站设备安装作业指导书

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==华为操作指导书篇一：LTE华为后台操作指导书RNC机房操作指导总结一． TD-LTE组网简介整个TD-LTE系统由3部分组成，核心网（EPC），接入网（eNodeB）,用户设备（UE）.EPC又分为三部分：MME 负责信令处理部分，S-GW 负责本地网络用户数据处理部分 P-GW 负责用户数据包与其他网络的处理。

接入网也称E-UTRAN，由eNodeB构成。

eNodeB与EPC之间的接口称为S1接口，eNodeB之间的接口称为X2接口，eNodeB与UE之间的接口称为Uu接口。

二． LTE网管客户端安装1、 LTE网管系统目前有两套，一套为M201X系统，另一套为新版OMC920系统，两套系统主要功能基本相同，但后者将TDS系统统一整合进来；2、 LTE网管的安装:系统的安装：M201X网管系统的安装，首先在IE地址栏中，输入IP地址http://10.211.176.80/cau/，然后下载安装，OMC920网管系统，则要输入IP地址http://10.212.96.45/cau/，然后下载安装；3、 OMC920系统网管安装成功后，需要将附件hosts文件复制到C:\WINDOWS\system32\drivers\etc目录下，替换系统自带的hosts文件，否则登录时会出现异常，M201X系统没有此类问题；后面操作因M201X与OMC920类似，故仅以OMC920网管系统为例说明；三． LTE网管客户端登录登陆网管OMC920客户端。

打开客户端后，显示的是“用户登陆”，需要填写，用户名，密码，当多个OMC920客户端登陆时，需点击服务器下拉菜单，增加网元信息。

成功登录后进入OMC920网管系统首页，内容包括各类维护操作的菜单栏、工具栏和一些快捷工具图示等；OMC维护系统包括MML命令、结果查询、监控和维护等主要功能，后面对这些具体功能进行详细介绍；四． LTE常用的操作4.1 eNodeB MML常用命令在网络规划和优化工作中，对单个eNodeB进行远端操作维护的情况较少，一般都可以在M201X下对eNodeB进行相关的操作。

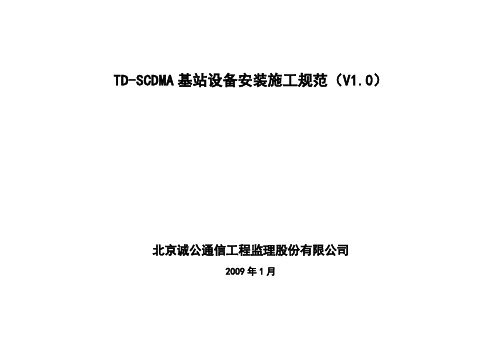

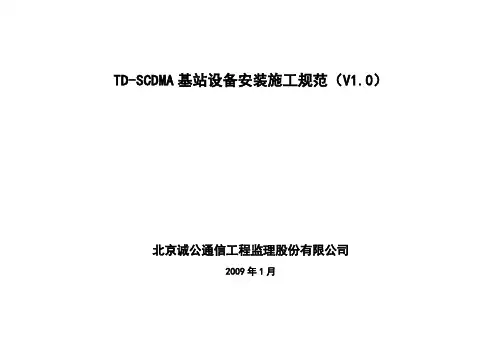

TD-SCDMA基站设备安装施工规范（V1.0）北京诚公通信工程监理股份有限公司2009年1月目录第一篇：熟悉TD-SCDMA设备 (4)一、基带单元 (4)二、射频单元 (5)三、GPS天线 (6)四、GPS馈线防雷器 (7)五、智能天线 (8)六、综合机架 (9)七、直流防雷箱 (10)第二篇：设备安装环境要求 (11)一、机房环境要求 (11)二、电源要求 (11)三、传输 (11)四、天面 (12)五、其他辅助设施 (12)第三篇：设备安装工艺 (13)一、TD-SCDMA设备安装系统示意图 (13)二、准备工作 (14)（一）机房环境二次检查 (14)（二）开箱验货 (14)三、室内综合机架安装 (15)四、RRU设备安装 (16)五、RRU设备安装（续） (17)六、BBU设备安装 (17)七、GPS天线安装 (18)八、GPS防雷器设备安装 (20)九、直流防雷器安装 (21)十、智能天线安装 (22)十一、线缆敷设 (23)(一)射频单元线缆敷设 (23)(二)基带单元线缆敷设 (24)(三)光纤敷设 (25)(四)GPS馈线敷设 (26)(六)接地线敷设 (28)十二、工程检查与收尾工作 (29)(一)室外部分 (29)(二)室内部分 (29)(三)收尾工作 (29)第四篇：基站施工要求 (30)一、施工人员要求 (30)二、施工安全要求 (30)第五篇：基站调测开通 (30)第六篇：附录 (31)一、GPS接头制作 (31)二、地线接头制作 (33)三、华为RRU电源接头制作方法 (34)四、大唐RRU电源接头制作方法 (35)五、华为室外天线1/2接头密封方法 (36)六、大唐室外天线1/2接头密封方法 (36)第一篇：熟悉TD-SCDMA设备一、基带单元尺寸（宽*高*深）：442mm*86mm*310mm重量：≤12kg工作环境：温度-20°C～5°C5，湿度5% RH～95% RH工作电压：-48V华为BBU设备尺寸（宽*高*深）：436mm*177mm*451mm重量：12kg工作环境：温度-5℃－+50℃，湿度5%～RH95%RH工作电压：-48V大唐BBU设备二、射频单元华为RRU设备尺寸（高*宽*深）：530*380*150三、GPS天线华为GPS天线大唐GPS天线四、GPS馈线防雷器华为GPS馈线避雷器大唐GPS馈线避雷器五、智能天线双极化天线：接头形式 N(F)机械倾角可调范围(‐5~10°)尺寸(mm) 1400×320×100重量(kg) 12.8抱杆直径(mm) 50~114工作温度(℃) ‐40~+65储藏温度(℃) ‐55~+75单极化天线接头形式 9×N(F)机械倾角可调范围(-5~10°)尺寸(mm) 1268×680×100重量(kg) 19.8抱杆直径（mm） 50~114工作温度(℃) -40~+65储藏温度(℃) -55~+75六、综合机架用途:放置TD网络基带单元、动环监控、传输配线单元等19英寸标准大小设备尺寸（宽*高*深）：442mm*2200mm*310mm重量：≤70kg安装方式：落地安装七、直流防雷箱壁挂式RRU直流防雷箱（大唐）第二篇：设备安装环境要求一、机房环境要求1、通信局(站)点应尽量避免设置在雷击区，远离空气污染严重、易燃易爆地区，避开有强噪声或强震动的地方，尽量远离变电站和产生较大强度微波与磁场的各种电动电气设备2、天线覆盖正前方100米内无高楼建筑物阻挡3、机房空间、承载能力满足设备安装要求。

SCDM 基站安装流程一、 机房的准备二、 基站安装前检查三、 工程队进场施工及基站相关物资的准备四、 基站的安装一、机房的准备SCDM 机房的准备是在基站安装前的一项重要工作，也是花费时间及各 种资源最多的一个环节。

它基本包括以下几个方面：1、 机房的选址关于机房的选址，可选择现成的房间，也可在让专业公司在房顶搭建简 易机房。

基站不能与一些大型电机共站，如果选址确实很困难，智能与有些 物业的电梯机房共址，此时必须把基站与电机隔离。

2、 现场综合查勘3、 确定天馈配套尺寸工程设计图可由设计单位和信威公司工程人员共同完成，完成以后交网通公司备案，施工单位和信威公司各一份，以便施工和督导。

4、 选址公司签定正式的租房合同、供电协议5、 机房配套设施的施工机房配套设施主要包括空调、直流配电柜、交流电源箱、传输设备、馈线窗的固定（馈线窗可由信威公司提供），室内外走线架的制作、接地排的制 作和固定、天线桅杆的制作等。

6、 管线施工及传输的调度锁。

在需要维护时能够以最快的速度处理故障，提高效率。

在工程实施阶段，机房钥匙可由网通公司、大唐信威公司督导、施工单位各保管一套，等工程正式验收交付以后，所有钥匙交回网通公司统一管理。

二、基站安装前的检查建议步骤由网通公司、监理公司、信威督导共同完成。

有不合格的地方 立即通知相关配套商整改，直到合格为止。

三、队进场施工及基站相关物资的准备机房相关设施准备好以后，由网通公司通知工程公司进场施工 有关物资的准备，工程队必须做好以下事情：SCDM 基站系统每一套基站按一个标准 E1配备。

以一个站址为例:随 着项 目的 不断 进展，机房数量也不断增多，为了便于管理，建议机房钥匙采用通锁，或者分区通1、确定馈线和塔放电源线的长度根据现场勘察确定馈线（包括基站馈线和塔放转接馈线）及塔放电源线的长度。

基站单元使用的第九根馈线及塔放单元使用的八根转接馈线，按照要求分别由一根1/2波纹电缆和两个N-J534B型射频连接器或由一根7D-FB电缆和两个N-J631 型射频连接器组成。

基站设备安装作业指导书基站安装是综合设备、线路、高空作业等于一体的安装业务。

要求施工人员在施工前必须认真学习设计文件，明确工程的技术要求，做好技术交底。

在组织实施的过程中，按照作业流程进行操作，确保安全施工及工程质量。

一、编制依据：国家信息产业部发布的《通信设备工程安装施工规范》、《数字移动通信（TDMA）设备安装工程验收规范》。

二、基站安装流程一般情况下可分以下5个步骤，如果条件允许，可分组进行。

①室内设备安装；②设备抗震加固；③交流电源线、主地线布放；④室外天、馈线安装；⑤完成电池组核对性放电试验。

三、室内设备安装要求室内设备安装，应遵循两个“规范”要求，实施安装。

1.机柜安装要求：①安装位置符合设计要求。

②成列机柜间距≤3MM（北电S8000型设备列内间距70MM)。

③机柜按设计进行抗震加固（对墙、上走线架、上梁等）。

④机柜安装垂直偏差度小于3MM。

2.设备抗震加固：①设备抗震加固，采用统一的螺丝连接，对组装的各个部件进行加固。

3.电源设备安装①安装电源设备的工具，做好绝缘保护措施。

②电源设备安装前，要求所有空开都处在断开状态，各类保险丝要取下；设备安装完成后，要用仪表测量每根线缆连接位置是否正确，避免出现错位或短路。

③电源线接头固定螺丝必须紧固，加平垫和弹簧垫片（顺序为螺丝--平垫片—固定物—平垫片—弹簧垫片—螺母）。

④交流线连接开关色谱顺序正确。

（色谱顺序为：空开正面从左到右黄、绿、红）各个单根线要做到横平竖直。

⑤安装电池组时，要按照电池标号将电池放到电池墩（或电池柜）上，调整好位置。

（每组单体电池进行串联）连接螺丝要逐一紧固。

安装完成后要有第二人进行复检。

⑥在运行的电源设备上施工，必须保证2人在现场，一人监护，一人施工。

对裸露的接线端子、金属类工具等，应采取安全防护措施（如：用绝缘胶带做必要的防护等等）。

⑦所有的接地线两端应用黄绿胶带包裹，标识应做在线缆的正前方，能够直接看见的位置。

设备安装作业指导书一、基站设备、走线架安装1、设备及走线架平面布置参照基站设备平面布置图。

若房屋结构与图纸不符的设备顺序以馈线窗位置为参照，靠近馈线窗的设备为BTS，其他设备顺序依次传输设备、直放站设备、电源设备，空调在门的对面角落，电池组在房子另外两角。

2、走线架由水平走线架和垂直走线架组成，水平走线架提供设备和电源箱、设备和设备之间连线等的走线径路，垂直走线提供光缆和电池线的走线径路3、设备安装前，先确定正对馈线窗的横向走线架的安装位置，再考虑设备的安装，走线架位置根据馈线窗的位置和走线架下对应设备距后墙距离来确定，馈线窗不要超出走线架范围，设备距后墙的距离为1 m，最小不能小于0.8m。

然后以该走线架的位置为基准，确定另外一个横向走线架位置，两个横向走线架对应边的间距是 1.4m。

纵向走线架距墙为1.2m。

4、每站走线架数量：横向走线架3m*2，2.1m*2，纵向走线架1m*2，1.2m*1，延长支架0.2*4，0.3*2，垂直走线架2.45m*2，吊挂连接杆4根，水平走线架支撑角钢6个，配件1袋（横向走线架连接件8个，纵向与横向走线架三角连接件16个，垂直走线架与地面L型连接件4个，水平走线架与垂直走线架连接件4个，走线架与支撑角钢、吊挂连接杆连接件20个），膨胀螺丝、连接螺丝一袋，铜跳线14条。

5、走线架的安装，第一步安装水平走线架支撑角钢，水平走线架距地面高度 2.4m，做好标记后打眼安装，水平走线架槽口向下，螺丝紧固前用水平尺测量角钢的水平，走线架两端支撑角钢高度必须保持一致。

第二步安装水平走线架，走线架通过带钩L型连接件与角钢连接，走线架通过相应的连接件组装。

第三步安装吊挂连接杆，横向走线架中间加一处吊挂，纵向走线架与横向走线架两处交叉（靠墙恻）加吊挂。

最后安装垂直走线架，通过L型连接件与地面连接，垂直走线架槽口向墙壁。

安装完毕后用水平尺、吊垂测量，走线架必须平直，吊挂连接杆垂直不能弯曲。

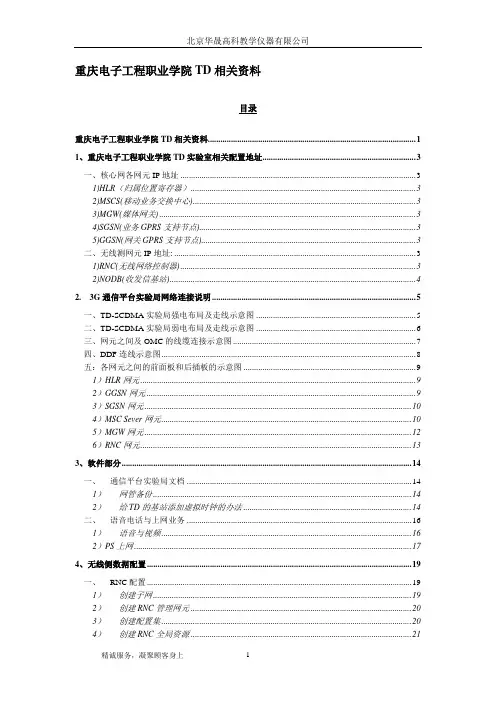

重庆电子工程职业学院TD相关资料目录重庆电子工程职业学院TD相关资料 (1)1、重庆电子工程职业学院TD实验室相关配置地址 (3)一、核心网各网元IP地址 (3)1)HLR（归属位置寄存器） (3)2)MSCS(移动业务交换中心) (3)3)MGW(媒体网关) (3)4)SGSN(业务GPRS支持节点) (3)5)GGSN(网关GPRS支持节点) (3)二、无线测网元IP地址: (3)1)RNC(无线网络控制器) (3)2)NODB(收发信基站) (4)2. 3G通信平台实验局网络连接说明 (5)一、TD-SCDMA实验局强电布局及走线示意图 (5)二、TD-SCDMA实验局弱电布局及走线示意图 (6)三、网元之间及OMC的线缆连接示意图 (7)四、DDF连线示意图 (8)五：各网元之间的前面板和后插板的示意图 (9)1）HLR网元 (9)2）GGSN网元 (9)3）SGSN网元 (10)4）MSC Sever网元 (10)5）MGW网元 (12)6）RNC网元 (13)3、软件部分 (14)一、通信平台实验局文档 (14)1）网管备份 (14)2）给TD的基站添加虚拟时钟的办法 (14)二、语音电话与上网业务 (16)1）语音与视频 (16)2）PS上网 (17)4、无线侧数据配置 (19)一、RNC配置 (19)1）创建子网 (19)2）创建RNC管理网元 (20)3）创建配置集 (20)4）创建RNC全局资源 (21)5）创建机架 (23)6）统一分配IPUDP IP地址 (36)7）ATM通信端口配置 (38)8）IP路径配置 (40)9）IUCS局向配置 (40)10）IUPS局向配置 (43)11）快速创建IUB局向阳 (44)12）、创建站点 (46)13）创建服务小区 (46)二、NODEB配置 (48)1）创建B8300管理网元 (48)2）创建配置集 (49)3）创建模块 (49)4）天线设置 (50)5）创建机架 (51)6）承载链路配置 (55)7）传输链路配置 (56)8）创建天线系统 (60)9）创建站点 (60)10）创建扇区 (61)11）扇区载波创建 (61)12）创建本地小区 (62)5、重庆电子工程职业学院TD实验局对接协商数据 (63)1、重庆电子工程职业学院TD实验室相关配置地址一、核心网各网元IP地址1)HLR（归属位置寄存器）前台OMP地址：129.0.31.5 255.255.0.0服务器地址:129.0.0.129 255.255.0.02)MSCS(移动业务交换中心)前台OMP地址:129.0.31.1 255.255.0.0服务器地址:129.0.10.129 255.255.0.0SIPI接口地址:1.1.1.10(实地址) 255.255.0.0(掩码) 1.1.1.1(虚地址) 255.255.255.255(掩码)3)MGW(媒体网关)前台OMP地址:129.0.31.2 255.255.0.0服务器地址:129.0.10.129 255.255.0.0SIPI接口地址:1.1.2.10(实地址) 255.255.0.0(掩码) 1.1.2.1(虚地址) 255.255.255.255(掩码)4)SGSN(业务GPRS支持节点)前台OMP地址:129.0.31.3 255.255.0.0服务器地址:129.0.20.129 255.255.0.0SGLP(GN口接口地址):10.220.135.3 255.255.255.0SGUP(IU口用户面地址) 20.2.34.3 255.255.255.0(GN口用户面地址) 200.3.2.160 255.255.255.0SIUP(IU口接口地址):20.2.38.1 255.255.255.0SGSP（GB口用户面地址）200.3.4.160 255.255.255.0LOOKBACK 环回地址：200.3.1.159 255.255.255.0静态路由:到RNC-->静态网络路由前缀:30.2.33.0 下一跳IP:20.2.38.4 掩码:255.255.255.0到GGSN-->静态网络路由前缀:200.4.0.0 下一跳IP:10.220.135.4 掩码:255.255.0.0 5)GGSN(网关GPRS支持节点)前台OMP地址:129.0.31.4 255.255.0.0服务器地址:129.0.20.129 255.255.0.0GGLP(GN口接口地址):10.220.135.4 255.255.255.0GGUP(GN口用户面地址):200.4.2.160 255.255.255.0静态路由: 到SGSN-->静态网络路由前缀:200.3.0.0 下一跳IP:10.220.135.3 掩码:255.255.0.06)DB服务器地址：129.0.0.138 255.255.0.07）受理台地址：129.0.0.150 255.255.0.08）PS网页服务器：10.220.135.250（PDN地址）255.255.0.0二、无线测网元IP地址:1)RNC(无线网络控制器)前台OMP地址:129.0.31.6 255.255.0.0服务器地址:129.0.30.129 255.255.0.0APBE(IUPS接口地址):20.2.38.4 255.255.255.0RUB用户面地址:30.2.33.2 255.255.255.255静态路由及点对点接口:静态网络路由前缀:20.2.34.0 下一跳IP:20.2.38.1 掩码:255.255.255.02)NODB(收发信基站)BBU(B8300)CC(主控板前台地址):192.254.1.16 (当B8300重启时用以telnet 的IP地址)激活智能天线的命令:ClkEmulateOn (当telnet 到CC前台地址时输入此命令)2、3G通信平台实验局网络连接说明一、TD-SCDMA实验局强电布局及走线示意图注：核心网服务器,核心网综合柜,RNC服务器用220V交流电、其余中兴设备用直流电。
