普智达电子无线数传模块使用手册范本

RDT-GW519无线4G路由图传模块使用说明书Ver1.0网站： QQ：1254960187电话：*************邮箱：*********************地址：深圳市龙华区大浪街道浪口社区华昌路金星工业园4栋602文档RDT-GW519无线4G路由图传模块使用说明书版本号Ver1.0发布日期2020-06-281.产品简介RDT-GW519无线4G路由图传模块采用MTK工业级MT7628NN无线路由器方案，4G 模组采用美格的华为4G方案全网通SLM790工业模组，产品基于4G网络需求研发的高性能优异稳定的无线4G路由通信产品。

产品提供2路100M以太网口、300M WIFI无线接口、UART接口（TTL电平/RS-232/RS-485可选），可以对接多种终端设备，带双网口WAN口/LAN口可选，方案独特，使得产品稳定性得到行业的认可。

支持WEB配置方式，管理方便简单，支持远程云端管理。

它主要应用于行业用户的数据传输业务，支持数据透明传输、VPN、无线桥接、图像传输、设备监控以及无线路由上网等功能。

RDT-GW519无线4G路由图传模块广泛在电力、石油、煤矿、金融、通信、公安、热力、工业控制、气象、水利、交通、市政等环境复杂行业应用。

2.外观和接口接口说明指示灯状态说明名称状态描述WLAN闪烁无线WIFI 已开启熄灭无线WIFI 未开启4G快闪上电后快闪，说明正在执行拨号过程常亮上电后常亮，说明拨号成功熄灭上电后熄灭，说明未识别LTE 模组或SIM 卡或非4G 工作模式系统灯(SYS)熄灭上电熄灭，说明供电不正常或系统没有启动。

慢闪上电后，变为慢闪，说明系统运行正常3.设置准备项目参数WAN 口(ETH0)1个10/100M 自适应WAN 口，内置隔离，支持自动翻转（Auto MDI/MDIX ）、4G 模式下为LAN 口LAN 口(ETH4)1个10/100M 自适应LAN 口，支持自动翻转（Auto MDI/MDIX ）串口2个串口，UART0为console 、UART1为数据传输口USB 口（PCIE ）USB2.0口,接4G 模组.指示灯3个指示灯(SYS 、4G 、WLAN)天线接口2个一代I-PEX 座电源接口5-12V /2A ±0.2V3.1连接设备您可通过以下步骤将你的设备连接到路由器。

GPRS无线数据传输模块用户安装使用说明书gprs无线数据传输模块（data-61cd系列）用户安装使用说明执行摘要请用户根据内容提要选读说明书。

GPRS无线数据传输模块操作手册由13部分组成。

下面将介绍每个部分的主要内容。

第1～3部分为公共部分，主要介绍产品功能、技术参数、安装接线，以及各项注意事项等，请用户在安装产品前，仔细阅读。

第四部分以通过串口设置GPRS无线数据传输模块的参数为例，介绍了【模块设置与演示软件】的使用及各种参数的意义。

设置产品参数前请仔细阅读。

第5～8部分介绍gprs无线数据传输的组网模式及在每种组网模式下的模块设置、远程设参以及注意事项等，请用户根据组网方式进行选读。

第5部分——短信联网第6部分——VPN专网联网第7部分——移动专线联网第8部分——公共专线联网第9部分，故障分析与排除，帮助用户判断、解决gprs无线数据传输模块使用中出现的一些简单故障。

本手册正文附有“读取SIM卡固定IP、远程设置模块参数和程序升级”的操作说明，供用户参考。

i产品选择导轨式型号：data-6100安装方式：导轨式、安装孔固定式外形尺寸：121mm×71.5mm×25.5mm安装尺寸：标准din-35mm卡具安装孔间距55.5mm台式型号：data-6101安装方式：台式机外形尺寸：124mm×99.3mm×30mm嵌入的型号：data-6102安装方式：嵌入式外形尺寸：87.7mm×64mm×16mm安装尺寸：67mm×32mm1目录一产品简介............................................................................ ......................................................................1二技术参数............................................................................ ......................................................................3三产品安装说明............................................................................ .. (4)3.1产品安装尺寸四3.1.1data-6100安装尺寸............................................................................ ..............................43.1.2data-6101安装尺寸............................................................................ ..............................43.1.3data-6102安装尺寸............................................................................ ..............................53.2端子定义............................................................................ (5)3.2.1串口（DB9）定义53.2.2数据-6100终端定义63.2.3数据-6101终端定义63.2.4数据-6102终端定义63.3产品显示说明63.3.1led指示灯显示说明............................................................................ ..............................63.3.2产品工作状态说明.............................................................................................................63.4正确安装与使用顺序............................................................................ .........................................73.5安装场地选择............................................................................ .. (7)3.5.1安装地点选择标准73.5.2信号强度检测73.6产品接线说明8四模块设置软件使用说明11。

无线数传子账号检测操作手机
一、无线数传业务介绍
无线VPDN业务是基于CDMA 1X/EVDO高速分组数据网络，利用L2TP技术为客户构建的与公众互联网隔离的虚拟专用网络。

用户可使用移动终端或PC通过无线VPDN网络安全地访问客户网络或应用系统。

无线VPDN业务属于全国性业务，面向中国电信政企客户，全国CDMA网络覆盖的地方均可通达，用户在全国范围内漫游仍可以使用。

二、无线数传业务流程图
三、无线数传子账号检测办法：
当用户使用天翼客户端拨号无法正常使用业务的时候，建议采取下列方式进行设置拨号，确定账号和UIM卡是否正常。

1、笔记本配置办法（windows XP操作系统）
点击网上邻居—查看网络连接—创建一个新的连接，然后按照下列步骤建立：
第一步：
第二步：
第三步：
第四步：
第五步：
第六步：
第七步：
第八步：
第九步：输入账号
的密码
输入无线数传
的完整账号
按照以上方式进行设置后，拨号正常的话，说明账号和UIM卡无问题。

2、手机配置办法
第一步：进入手机设置界面
第二步：点击新建接入点
第三步：进入接入点信息编辑菜单
第四步：编辑接入点信息（如下图）
四、
相关设备联系人。

GPRS/CDMA/无线数传DTU使用手册第一章产品简介1.1 产品概述金德创KDTECH DTU（本文简称DTU）为用户提供高速、永远在线、透明数据传输的虚拟专用数据通信网络。

主要针对电力系统自动化、工业监控、交通管理、气象、金融、环保监测、煤矿、油田、证券等行业的应用，利用GPRS/CDMA/EVDO/TD- SCDMA/ WCDMA网络平台实现数据信息的透明传输，同时考虑到各应用部门组网方面的需要，在网络结构上实现虚拟数据专用网。

DTU：标准标准DB9 RS232/485接口，（备注485/232接口是：1脚悬空，脚2-（发），脚3+（收）；脚5接地）外置式，适用于各种工业监控、交通管理、气象、POS机、自动售货机、移动银行等应用。

产品外观如下：1.2 产品特点采用低功耗高性能的嵌入式处理器，可高速处理协议和大量数据支持全透明方式下多中心数据传输多种工作模式选择，使用方便、灵活软硬件看门狗设计，保证系统稳定采用5V~25V电压，供电电源适应性更宽抗干扰设计，适合电磁环境恶劣的应用需求方便的系统配置和维护接口支持串口软件升级和远程维护1.3 系统组成DTU系统有下列组成部分：32位ARM9处理器 64MB SDRAM & 8MB Flash 高性能工业级模块1.4 工作原理DTU (Data Transfer unit)全称数据传输单元，是专门用于将串口数据转换为IP 数据或将IP 数据转换为串口数据通过无线通信 网络进行传送的无线终端设备。

DTU 是基于移动网络，针对工业监控、交通管理、金融等行业的数据通信的应用开发的。

与数据中心的接口设备一起提供透明数据传输通道，组成用户专用数据网络。

DTU 原理框图参见下图：1.5 技术参数DTU 技术指标 音频/短消息支持通话或紧急呼叫支持全速率，增强全速率和半速率 支持中、英文短消息 支持双音多频（DTMF ） 支持G3传音 支持完善的A T 命令接口天线接口50Ω/SMA(阴头) SIM 卡3V/5V 自动检测串行数据接口：标准RS232/485 串行数据速率：110~115200bits/s 供电标准电压：+9VDC/250mA （待发射状态35 mA ）GPRS/CDMA/EVDO/WCDMA /TD-SCDMA模块ARM9嵌入式模块天线及其接口模块 UIM接口模块指示灯模块SRAM& FLASH 模块 系统复位模块时钟模块用户接口模块RS232/RS485 收发器模块二次电源模块宽电压范围：+5~25VDC其它参数尺寸：72*50*16mm（不包括天线的安装件）工作温度：-20~+75 ºC储存温度：-40~+85 ºC相对湿度：95%（无凝结）第二章快速配置DTUDTU 是2005年以前的2G时代的无线数据通讯技术，产品和技术都已经非常成熟。

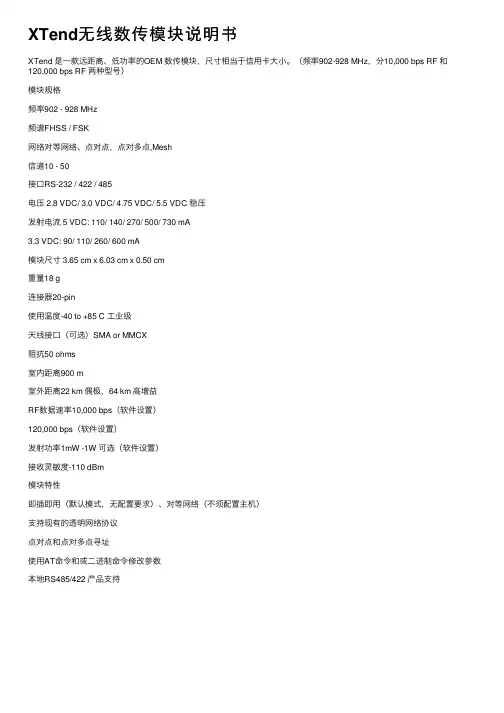

XTend⽆线数传模块说明书
XTend 是⼀款远距离、低功率的OEM 数传模块，尺⼨相当于信⽤卡⼤⼩。

（频率902-928 MHz，分10,000 bps RF 和120,000 bps RF 两种型号）
模块规格
频率902 - 928 MHz
频谱FHSS / FSK
⽹络对等⽹络、点对点，点对多点,Mesh
信道10 - 50
接⼝RS-232 / 422 / 485
电压 2.8 VDC/ 3.0 VDC/ 4.75 VDC/ 5.5 VDC 稳压
发射电流 5 VDC: 110/ 140/ 270/ 500/ 730 mA
3.3 VDC: 90/ 110/ 260/ 600 mA
模块尺⼨ 3.65 cm x 6.03 cm x 0.50 cm
重量18 g
连接器20-pin
使⽤温度-40 to +85 C ⼯业级
天线接⼝（可选）SMA or MMCX
阻抗50 ohms
室内距离900 m
室外距离22 km 偶极，64 km ⾼增益
RF数据速率10,000 bps（软件设置）
120,000 bps（软件设置）
发射功率1mW -1W 可选（软件设置）
接收灵敏度-110 dBm
模块特性
即插即⽤（默认模式，⽆配置要求）、对等⽹络（不须配置主机）
⽀持现有的透明⽹络协议
点对点和点对多点寻址
使⽤AT命令和或⼆进制命令修改参数
本地RS485/422 产品⽀持
了解更多详情可联系：QQ：1004992416
电话：139******** Email：digi666@/doc/9eaddb6f561252d380eb6e4c.html。

无线模块使用说明书
一、产品概述
无线模块是一种便捷、高效的电子设备，采用无线通信技术，
使设备在无需布线的情况下进行数据传输和通信。

本文档旨在为用
户提供详细的无线模块使用说明，帮助用户快速了解和使用该产品。

二、产品特点
1. 高效便捷：无线模块采用无线通信技术，可以实现设备之间
的快速数据传输和通信，避免了繁琐的布线。

2. 稳定可靠：采用先进的无线通信技术，使数据传输更加稳定
可靠，减少了传输过程中的数据丢失率。

3. 灵活易用：无线模块与设备连接简单方便，只需要进行简单
的设置即可实现设备间的快速通信。

三、产品安装与连接
1. 确保所有设备都处于关机状态。

2. 将无线模块插入需要进行无线通信的设备的对应插槽中，并
确保插紧。

3. 打开设备电源，并确保无线模块的电源指示灯正常亮起。

4. 对无线模块进行必要的设置，如设置连接方式、配置网络参
数等。

四、使用方法
1. 网络连接
根据设备的需求，选择合适的连接方式，如Wi-Fi、蓝牙等。

2. 配置网络参数
根据实际情况，配置无线模块的网络参数，包括网络名称、密
码等，确保连接的网络能够正常工作。

3. 设备通信
配置完成后，设备之间即可通过无线模块进行数据传输和通信。

用户可根据实际需求，自行编写代码或使用相应的软件进行通信。

五、常见问题解决。

第1章ITTIM WIFI模块文档简介 (5)1.1本书约定 (5)1.2本书章节安排 (5)第2章ITTIM WIFI模块概述 (6)2.1简介 (6)2.2主要特性 (9)第3章硬件及无线参数描述 (10)3.1主要特性 (10)3.2无线模块工作在2.4G频率时的特性 (10)3.3管脚定义 (11)3.3.1 ITM-AP03的PIN定义如下表所示。

(11)3.3.2 ITM-AP02的PIN定义如下表所示。

(13)3.3.3 ITM-AP04的PIN定义如下表所示。

(14)3.4射频性能 (16)3.5物理特性 (18)3.5.1 ITM-AP03 (18)3.5.2 ITM-AP02 (19)3.5.3 ITM-AP04 (20)3.7电器特性 (21)第4章软件功能 (22)第5章配置指南 (25)5.1快速配置指南 (25)5.1.1硬件连接 (25)5.1.2建立正确的网络设置 (25)5.1.3快速安装指南 (26)5.2用户登录 (26)5.3运行状态 (27)5.4设置向导 (27)5.4.1通过PPPOE拨号获取地址 (28)5.4.2动态获取IP地址 (28)5.4.3获取静态IP地址 (29)5.5网络参数 (29)5.5.1WAN口设置 (29)5.5.2 LAN口设置 (30)5.6无线设置 (31)5.6.1基本设置 (31)5.6.2高级设置 (33)5.7 DHCP服务器 (33)5.7.1 DHCP服务 (33)5.8转发规则 (34)5.8.1虚拟服务器 (34)5.8.2 DMZ主机 (34)5.8.3 ALG (35)5.9安全设置 (35)5.9.1 MAC地址过滤 (35)5.10路由功能 (36)5.10.1静态路由 (36)5.11系统工具 (36)5.11.1时间设置 (36)5.11.2软件升级 (37)5.11.3恢复出厂设置 (37)5.11.4修改登录口令 (37)5.11.5重新启动路由器 (37)5.11.6 远程管理 (38)5.12退出登录 (42)第6章性能测试 (43)6.1 Atheros无线性能要求指标 (43)6.2 IxChariot环境搭建 (43)6.2.1 安装 (43)6.2.2 测试步骤 (43)6.2.3.测试相关 (45)6.3 IxChariot测试结果 (45)6.3.1 HT20 (45)6.3.2 HT40 (49)第7章常见故障 (54)7.1常见硬件故障 (54)7.1.1 EOC无启动 (54)7.1.2 USB插入开发板后无效果 (55)7.1.3开发板上灯显示有误 (55)7.1.4开发板网口不通 (56)7.1.5无线客户端可以扫描到无线信号却不能和EOC关联 (57)7.1.6按键无效 (58)7.1.7 LED灯 (59)7.2常见软件问题 (59)7.2.1软件无法正常升级 (59)7.2.2软件无法正常启动 (60)7.2.3如何查看版本信息 (60)7.2.4软件版本区别和测试方法 (60)7.2.5 WAN口不通 (61)7.2.6上网LAN口不通 (61)7.3常见无线性能问题 (61)7.3.1接收不到AP信号 (61)7.3.2 AP信号微弱 (61)7.3.3连接Internet时，为什么显示有信号，却连接不上AP (61)7.3.4针对广电版本，连接iptv(vod)或voip时，为什么显示有信号，却连接不上AP (62)7.3.5使用iperf测速，发现无线带宽很低 (62)7.3.6射频性能差升级RF校准参数 (62)7.3.7 PING延时大 (62)第8章客户定制 (63)8.1页面定制 (63)第9章附录 (65)9.1软件串口烧写 (65)9.2网页升级软件 (67)9.3 采用USB升级软件 (67)9.4 Jperf环境搭建 (67)第1章ITTIM WIFI模块文档简介本文档旨在帮助您了解ITTIM WIFI模块的功能，内容包括ITTIM WIFI模块的性能特征以及所有功能的详细说明。

通用数传模块（4G透传DTU）DATA-6105使用说明书唐山平升电子技术开发有限公司地址：河北省唐山市高新技术开发区庆北道37号73536187353627公司网址：目录第一章产品简介 (1)1.1概述 (1)1.2产品功能 (1)1.3产品特点 (1)1.4技术参数 (2)1.5产品外型 (3)1.6接线端子说明 (3)1.7指示灯定义及状态说明 (4)第二章安装方法 (5)2.1概述 (5)2.2开箱 (5)2.3安装方法 (5)2.3.1安装说明 (5)2.3.2安装SIM卡和天线 (6)2.4接线方式 (6)第三章参数设置软件及使用方法 (8)3.1工具软件的安装步骤 (8)3.2工具软件的应用 (8)3.2.1软件连接 (8)3.2.2产品测试 (10)3.2.3参数维护 (11)第四章故障分析与排除 (17)版权声明：本使用说明书包含的所有内容均受版权法的保护，未经唐山平升电子技术开发有限公司的书面授权，任何组织和个人不得以任何形式或手段对整个说明书和部分内容进行复制和转载，并不得以任何形式传播。

商标声明：为唐山平升电子技术开发有限公司的注册商标。

本文档提及的其他所有商标或注册商标，由拥有该商标的机构所有。

注意：由于产品版本升级或其他原因，本文档内容会不定期进行更新。

除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。

第一章产品简介1.1概述通用数传模块（4G透传DTU）DATA-6105是一款工业级数据无线通信产品，全面兼容4G/3G/2G（移动、联通、电信）通信网络，实现现场串口仪表/设备和监控中心的数据透明传输，广泛应用于水利、石油、热力、燃气、供排水、工业、农业、电力、环保等行业。

1.2产品功能●通信功能：通过4G/3G/2G（移动/联通/电信）通信网络实现设备联网。

●采集功能：采集串口仪表/设备数据，如流量计、电能表、PLC等。

●远程管理功能：支持远程设参、程序升级。

无线对讲数传模块应用指南V102 2013-03-19 1.本公司系列模块特色在哪里？跟别人的模块比有何不同之处?1）体积小，做工好，工作稳定可靠，已经供给中兴通讯公司超过90K；模块时应该注意的细节问题。

2.模块必须要加单片机才能工作吗？能独立工作吗？1）这取决于你的应用。

2）如果你的产品只需要一个频道就能满足，则不需要外加单片机，这时只需要外加麦克风，音频功放，电源，就可以组成一个完整的对讲机。

此时的模块所有参数都是默认的。

默认通话频率是：发射：450.050MHz; 接收：450.050MHz。

注意，默认是有亚音频的，编号为01；3）当你需要使用较多的频道，或者需要对模块的参数进行设置时，你就必须增加单片机。

单片机对模块的控制是通过串口指令来实现的。

（请联系索取）。

3.模块正常使用需要注意哪些事项？RE: 1)供电电源：3.3V – 5V; 电流至少1A;2)模块的PD 脚：正常工作时必须接高电平；请用一个1-10K的电阻接到电源脚;4.模块的SQ 脚是输入还是输出脚？有何作用？RE: 1）模块的SQ 是静噪输出脚。

其实就是是否有接收信号的指示脚。

2）当当前的频道有足够强的信号被接收时，SQ 脚的电平会变低，这时可用此脚的信号来开启音频功放电路进入工作状态；3）当没有接收到信号时，SQ脚的电平为高，则关闭音频功放电路，防止电路出现噪音。

起静噪作用。

它也作为是否有信号进来的一个判断依据。

5.在应用单片机的场合，为何单片机一上电就去设置对讲机模块，会设置失效？RE: 对讲模块在上电时有300毫秒的自我初始化过程，在此期间，无法响应来自单片机的指令。

所以，单片机上电后，至少延时500毫秒，才可以通过串口正常设置模块；6.模块能持续不断的处于长期发射状态吗？RE: 不可以。

持续发射会使得射频发射管有可能烧坏。

想更长时间的持续发射，7.模块的VOX_DET 脚有哪些功能？有3个作用：1)可以作为发射状态指示灯的驱动脚。
