DTU 使用说明书目录1、技术参数 (2)2、硬件安装 (2)3、软件设置 (3)4、常见问题问答（FAQ） (20)5、售后服务 (20)1、技术参数1.1、天线接口50Ω/SMA(阴头)1.2、SIM卡3V/5V自动检测1.3、串行数据接口：1.4、标准RS2321.5、串行数据速率：默认为115200bits/s1.6、供电标准电压：+9VDC/250mA （待发射状态35 mA），支持宽电压直流5V~35V附件配一个9V或12V DC 1A电源适配器1.7、尺寸：74*50*16mm（不包括天线的安装件）1.8、工作温度：-20~+75 ºC1.9、储存温度：-40~+85 ºC1.10、相对湿度：95%（无凝结）1.11、支持900/1800MHz1.12、三个led指示灯,Status为GSM信号指示灯，Rx为接收数据指示灯，为网络连接以及数据发送指示灯2、硬件安装1）第一次使用，请先打开包装盒，取出DTU主设备，将配套辣椒天线安装到设备的天线接口上，使用环境若为室内，可以选配加长吸盘天线，加强无线信号收发强度。
2）包装盒附配电源适配器（直流9V或12V 1A），电源适配器插上交流220V 插座，再将电源输出接头插上DTU主设备的电源接口，此时主设备开始上电运行，Staus指示灯会闪亮，说明通电正常。
3）设备串口的波特率默认为115200bit/s，如果需要改变波特率，请参见软件设置波特率部分内容，设备配有一根两端为母头的交叉串口线，一端连接到DTU设备上的RS232接口上，另一端连接到数据采集设备上（如PC、单片机等）的232接口上。
3、软件设置DTU设备通过串口连接线和数据采集设备连接，通过无线数据网络（2/3/4G 网络）与后台服务器进行数据的双向通信。
不同地方的无线数据网络和后台服务器以及数据采集设备接口稍有不同，DTU设备连接不同设备需要在系统及接口上做相应的参数设置。
亿佰特（Ebyte）-无线数传电台E830-DTU（2R2-433L）用户使用手册-v1.0目录功能特点 (3)1.快速入门 (3)1.1.各端口接线方式 (3)1.1.1.输入端连接方式 (3)1.1.2.输出端连接方式 (4)1.1.3.RS485端连接方式 (4)1.2.跟随功能入门 (5)1.3.控制采集功能入门 (6)2.产品简介 (7)2.1.基本参数7 2.2.尺寸、接口描述 (8)2.3.复位按键说明 (10)2.4.指示灯说明 (10)2.5.拨码开关说明 (10)3.配置模式 (10)4.跟随模式 (11)4.1.无线响应速度 (11)4.2.无线信道114.3.重发次数125.采集模式 (13)5.1.继电器一直保持 (13)5.2.继电器保持设定时间 (13)6.MODBUS (13)6.1.默认出厂设置 (13)6.2.M ODBUS地址表 (13)7.重要声明 (16)功能特点支持2路干接点开关量输入；支持2路继电器输出；433MHz无线数据远程传输；数字量跟随、控制以及采集等功能；支持4种工作模式：无线控制采集、无线跟随发射模式、无线跟随接收模式、配置模式，通过拨码开关选择；采用Modbus RTU协议数据处理；Reset轻触复位按键，无线控制采集模式下长按5s，Modbus地址恢复默认地址01；内置看门狗，具有高度的可靠性；3个双色指示灯显示工作状态；电源具有良好的过流、过压、防反接等功能。
1.快速入门本章是针对E830-DTU(2R2-433L)系列产品的快速入门介绍，建议用户系统的阅读本章并按照指示操作一遍，将会对模块产品有一个系统的认识，用户也可以根据需要选择你感兴趣的章节阅读。
针对特定的细节和说明，请参考后续章节。
1.1.各端口接线方式1.1.1.输入端连接方式1.1.2.输出端连接方式1.1.3.RS485端连接方式在RS485通信中应注意A,B线匹配，如果发现通信不正常需在A,B线间加120R匹配电阻。
DTU基本操作指南DTU（Data Transfer Unit）是一种用于数据采集和传输的设备，广泛应用于各行业中。
本文将为您介绍DTU的基本操作指南，以帮助您快速掌握和使用DTU。
一、DTU的概述DTU是一种用于将传感器采集的数据通过网络传输到云平台或其他设备的通信设备。
它通常由硬件模块和软件模块组成。
硬件部分包括主控芯片、通信模块和传感器接口等；而软件部分则包括数据采集、协议转换和通信传输等功能。
二、DTU的安装与连接1. 设备连接：将DTU与需要采集数据的传感器进行连接，可通过串口、以太网、无线网络等方式进行连接。
确保连接稳固可靠。
2. 电源接入：将DTU的电源线连接到电源插座，确保供电正常。
根据设备说明书提供的电源参数选择合适的电源适配器。
3. 网络连接：对于有线连接，将DTU的以太网口与路由器或交换机相连；对于无线连接，根据设备说明书操作将DTU与无线网络连接。
三、DTU的配置与管理1. IP地址设置：登录DTU管理界面，根据网络环境配置合适的IP地址。
推荐使用动态IP地址，以避免IP冲突问题。
2. 通信参数设置：根据设备要求，设置DTU的通信参数，包括波特率、数据位、校验位等。
确保与传感器的通信参数相匹配。
3. 数据协议设置：根据需求选择合适的数据协议，常见的有Modbus、TCP/IP等。
设置数据协议有助于数据的准确传输和解析。
4. 远程访问设置：如果需要远程访问DTU，可设置相应的远程访问协议和端口号。
确保网络安全的前提下，实现远程数据监控和管理。
四、DTU的数据采集与传输1. 数据采集配置：根据实际需求，设置DTU的数据采集周期和采集方式。
可以选择定时采集、事件触发或连续采集等方式。
2. 数据传输方式：DTU支持多种数据传输方式，包括TCP、UDP、HTTP等。
根据实际情况选择最适合的传输方式。
3. 数据传输安全：为了保护数据安全，可通过加密算法或VPN等方式对数据进行加密和传输。

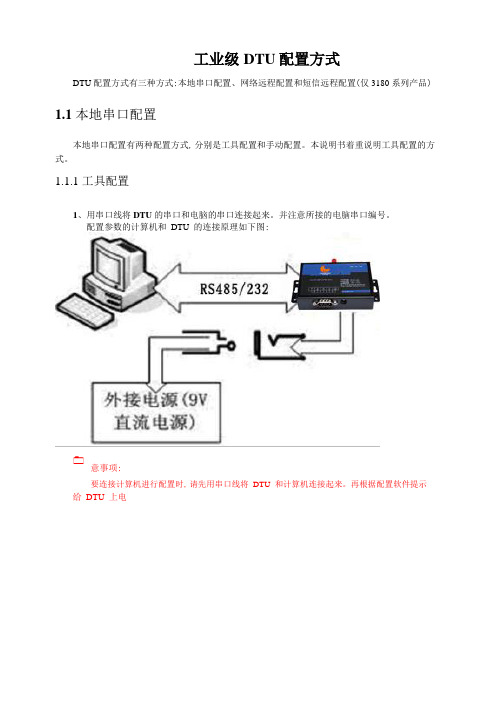

工业级DTU 配置方式DTU 配置方式有三种方式：本地串口配置、网络远程配置和短信远程配置（仅 3180 系列产品）1.1 本地串口配置本地串口配置有两种配置方式，分别是工具配置和手动配置。
本说明书着重说明工具配置的方 式。
1.1.1 工具配置1、用串口线将 DTU 的串口和电脑的串口连接起来。
并注意所接的电脑串口编号。
配置参数的计算机和 DTU 的连接原理如下图：意事项：要连接计算机进行配置时，请先用串口线将 DTU 和计算机连接起来。
再根据配置软件提示给 DTU 上电2、在“配置光盘”里面找到“厦门才茂 DTU 配置软件 VXXX.exe ”（XXX 为软件版本号。
配 置光盘中文件路径：文\无线数据传输终端 DTU\产品工具软件\厦门才茂 DTU 配置软件 V544\厦门才 茂 DTU 配置软件 VXXX.exe ”），并打开此程序。
程序界面如下图所示：1-1 配置工具工作区域3、在“产品型号选择区域”中，根据要配置的产品型号来选择相应的“类型”和“型号”。
产品型号和选择型号对照表：选择型号 接口类型 产品型号 DB9 CM3150P,CM6550P,CM8150P,CM8250P,CM8350P,CM510-21H, CM510-21T,CM510-21F VGA CM3150V ,CM6550V ,CM8150V,CM8250V ,CM8350V,CM510-23H, CMxx50 CM510-23T,CM510-23F 端子 CM3151,CM6551,CM8151,CM8251,CM8351,CM510-22H,CM510-22T, CM510-22F 20 针 box CM3150EP,CM6550EP,CM8150EP,CM8250EP,CM8350EP DB9 CM3160P 、CM6560P CMxx60 VGA CM3160V 、CM6560V端子CM3161、CM656120 针 box CM3160EP 、CM6560EP DB9 CM350P 、CM360P CM350 VGA CM350V 、CM360V 20 针 box CM350EP 、CM360EP CM3x0 DB9 CM350P 、CM360PVGACM350V 、CM360V20 针 box CM350EP、CM360EP DB9CM6550P、CM8350PCMxx50_TC_M2M VGA CM6550V、CM8350V端子CM6551、CM835120 针 box CM6550EP、CM8350EPDB9CM3150P-SVR,CM6550P-SVR,CM8150P-SVR,CM8250P-SVR,CM8350P-SVR,CM510-21H-SVR,CM510-21T-SVR,CM510-21F-SVRVGACM3150V-SVR,CM6550V-SVR,CM8150V-SVR,CM8250V-SVR,CM8350V-SVR,CM510-23H-SVR,CM510-23T-SVR,CMxx50-SERVERCM510-23F-SVR端子CM3151-SVR,CM6551-SVR,CM8151-SVR,CM8251-SVR, CM8351-SVR,CM510-22H-SVR,CM510-22T-SVR,CM510-22F-SVR20 针 boxCM3150EP-SVR,CM6550EP-SVR,CM8150EP-SVR,CM8250EP-SVR,CM8350EP-SVRCMxx80DB9CM3180P20 针 box CM3180EPCM3181端子CM3181注：其中结尾为V的是替换原来EP结尾的产品，如果您的设备是带V，则在配置工具里需选对应EP的型号备注：在配置工具的日志里也可以找到相应的型号信息。
InHand工业无线数据终端DTU952快速安装手册资料版本：V1.0---2020.07目录1.前言 (1)2.包装清单 (2)3.面板介绍与结构尺寸 (4)3.1.面板介绍 (4)3.2.结构尺寸 (5)4.安装 (6)4.1.导轨式安装与拆卸 (7)4.1.1.导轨式安装 (7)4.1.2.导轨式拆卸 (8)4.2.壁挂式安装与拆卸 (9)4.2.1.壁挂式安装 (9)4.2.2.壁挂式拆卸 (10)4.3.SIM卡安装 (10)4.4.天线安装 (11)4.5.电源安装 (12)4.6.保护地接地安装 (13)4.7.网线连接 (14)4.8.端子连接 (15)5.无线网关联网配置 (16)5.1.连接网关 (16)5.2.登陆网关 (17)5.3.网关拨号 (18)5.3.1.网关拨号设置 (18)5.3.2.验证网关拨号状态 (19)6.快速使用指导 (20)6.1.恢复出厂设置 (20)6.1.1.网页方式 (20)6.1.2.硬件方式 (21)6.2.导入/导出配置 (22)6.3.日志与诊断记录 (23)1.前言本手册针对北京映翰通公司的工业无线数据终端DTU950系列产品进行安装与操作，使用前请确认产品型号及包装内配件数量，并向当地网络运营商购买SIM卡。
本手册以边缘计算网关系列中的DTU952产品为例做说明，具体操作时请以实物为准。
2.包装清单每一台出厂的工业无线数据终端，都包含了客户现场的常用配件（如标准配件列表），当您收到我们的产品后，请仔细检查，如果发现有缺失或者损坏现象，请及时联系映翰通销售人员。
此外，映翰通可根据不同现场特点向客户提供可选配件，详情请见可选配件列表。
标准配件：可选配件：3.面板介绍与结构尺寸3.1.面板介绍图3-1DTU9523.2.结构尺寸图3-2结构尺寸4.安装安装注意事项：●电源要求：12VDC(9～60VDC)，请注意电源电压等级；●环境要求：工作温度-25℃～75℃，存储温度-40℃～85℃，相对湿度5％～95%（无凝露）。
前言上海詹佛斯信息科技有限公司推出的GPRS/CDMA数据传输终端，简称DTU,是利用现有的GPRS（中国移动）或CDMA（中国联通）无线网络的数据业务，将用户数据通过无线网络进行传输的产品。
DTU无线通讯终端的出现，适应了远距离数据传输通讯的要求，尤其适合数据采集点分散、位置偏远、无人职守、有线通讯安装施工不便、成本高的行业，例如气象、环保、水利、电力、石油管线监控、城市管网监控、工业监控、交通以及POS机智能零售业等，极大提高了数据通讯能力，节约人力物力成本，实现了数据通讯的跨越。
一、DTU的主要功能：1.永远在线；DTU数据终端能够保持与GPRS/CDMA网络的连接，能够实时检测网络的状态保持通讯链路畅通；2.自动拨号；当由于网络或外部电源关闭等原因造成DTU与网络链路中断时，DTU能够自动发起拨号，重新与网络指定IP建立连接。
3.透明传输；所谓透明传输是指用户数据通过网络传输以后，到达串口端是严格按照数据原码输出的，不需要用户进行协议解码等处理。
4.标准UDP/TCP数据传输；用户可以根据数据的特点选择使用通讯协议，UDP协议是“无链接的数据传输协议”，TCP 协议是“可靠的数据传输协议”；选择UDP进行数据传输时，数据通常具有可再现性、丢失数据不影响全局的特点，例如对温度、压力、流量、GPS位置信息等采集数据。
选择TCP进行数据传输时，通常数据是要求完整的，不可或缺的数据。
5.固定IP和支持动态域名；DTU不但支持与固定IP建立连接，还能够支持动态域名解析，此特点为没有固定IP的用户使用DTU提供了解决方案.二、GFSPP03-G的特点我公司的GFSPP03-G型DTU，除了具有以上功能以外，还具有以下特点：1.支持RS232和RS485通讯接口；2.支持波特率范围300~115200BPS;3.宽电压范围，支持电压DC9~36V,电源反接保护；4.高速ARM7内核CPU,数据缓存可达64K;5.内置硬件看门狗，可实现DTU异常保护,不死机;6.内嵌协议栈，支持网络点对点协议；7.同时支持公网拨号和专网拨号；8.可支持多数据中心通讯；9.抗电磁干扰设计，金属外壳屏蔽干扰源；10.只需一次初始化设置，DTU将永远记录设置不丢失；11.支持通过串口进行固件升级；其他增强功能：1.支持短信发送或拨号开关机；2.支持定时数据采集与发送；3.可定义网络指令控制和设置DTU；4.支持网络查询命令；三、GFSPP03-G 参数1.处理器CPU:PHILIPS ARM7;2.GPRS 模块：MC35/39,GTM900B;3.CDMA 模块：CM320;4.数据内存：64K;5.电源电压：DC9V~36;6.工作环境温度：-30~70℃；7.电流：待机<60mA,发射<2A;8.平均功率：<2W;9.支持频段：GPRS,900/1800/1900MHz;CDMA,800MHz;10.天线接口：SMA 射频阴头；11.通讯接口：RS232：标准串口无流控；RS485:自定义接口；12.外型尺寸：120X 65X 27mm;四、GFSPP03-G 接口定义GFSPP03-G 型DTU 如右图：1.电源插座2.数据端口（RS232/485）RS232定义：2——TXD 3——RXD5——GNDRS485定义：8——RT+;9——RT-;3.GPRS 天线4.指示灯——电源指示；——设置状态指示；——数据传输指示；——DTU 在线指示；5.SIM 卡插座6.设置/运行拨码进入设置状态，先把拨码拨向SIM 卡一侧，接通电源既进入设置状态；拨码拨向另外一侧DTU 开始运行，拨号到指定IP.123456五、GFSPP03-G初始化设置在正式使用DTU之前，需要对DTU做一些初始化工作，主要包括以下主要内容：首先，进行拨号设置，通常接入网络要求DTU对接入点名称、用户名、密码和拨号进行设置，注意设置时区分输入大小写；其次，对目标IP和目标端口及协议类型进行设置，这是数据通讯的必要条件；对于没有固定IP的用户，需要先申请动态域名，以动态域名解析的方式与中心端建立网络连接；选择最有效合适的通讯方式能够提供数据通讯的效率；再次，需要对用户串口波特率进行设置，要保持DTU与用户设备串口波特率一致才能正确无误的进行数据传输；最后，根据网络情况适当设置心跳时间间隔；如有必要区分DTU还要设置不同的DTU 设备ID号。

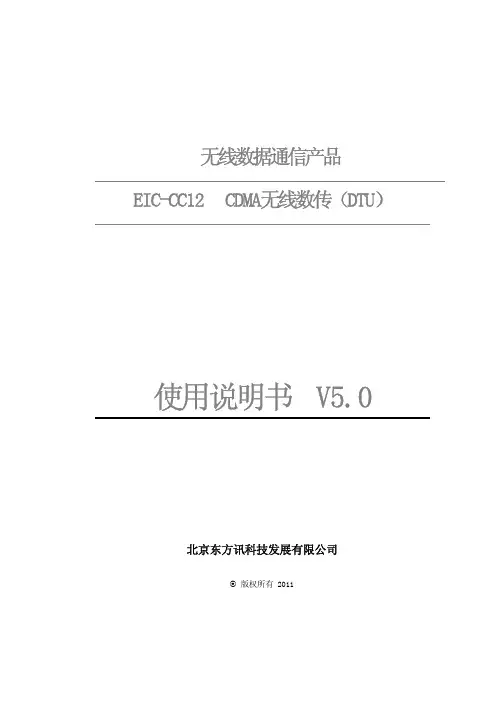

无线数据通信产品EIC-CC12 CDMA无线数传（DTU）使用说明书 V5.0北京东方讯科技发展有限公司© 版权所有 2011北京东方讯科技发展有限公司 重要提示：版权 产品专利号：ZL 2007 2 0149247.5此文档的版权属于北京东方讯科技发展有限公司，任何个人和单位未经北京东方讯科技发展有限公司的许可，不得随意进行复制、传播、修改和引用，违者将受到法律的制裁。
英文缩写对照表APN 接入点名称 Access Point NameAPP 应用业务 ApplicationBG 边际网关 Border GatewayBGP 边际网关协议 Border Gateway ProtocolBSC 基站控制器 Base Station ControllerBSS 基站系统 Base Station SystemBSSGP 基站系统GPRS协议 BSS GPRS ProtocolBTS 基站收发系统Base Transceiver SystemCDR 呼叫详细记录 Call Detail RecordCGF 计费网关功能 Charging Gateway FunctionCSD 电路交换数据 Circuit Switch DataDDN 数字数据网 Digital Data NetworkDHCP 动态主机配置协议 Dynamic Host Configuration ProtocolDNS 域名系统 Domain Name SystemDSC 数据业务中心 Data Service CenterDTU 数据终端单元 Data Terminal UnitEGP 外部网关协议 External/Exterior Gateway ProtocolEIGRP 外部Internet组路由协议 External/Exterior Internet Group RoutingProtoco lEMC 电磁兼容 Electro Magnetic CompatibilityESP 静电防护 Electro Static PrecautionsETSI 欧洲电信标准协会 European Telecommunications Standards Institute GGSN GPRS支持节点网关 Gateway GPRS Support NodeGMSC 移动交换中心网关 Gateway MSCGPRS 通用分组无线业务 General Packet Radio ServiceGSM 全球移动通信系统 Global System for Mobile CommunicationsGSN GPRS支持节点 GPRS Support NodeGTP GPRS隧道协议 GPRS Tunneling ProtocolGTP‐id GTP标识 GTP IdentityHLR 注册地信息注册器 Home Location RegisterHSCSD 高速电路交换数据 High Speed Circuit Switch DataIGMP 互联网组管理协议 Internet Group Management Protocol IGRP 互联网网关路由协议 Internet Gateway Routing Protocol IN 智能网 Intelligent NetworkIP 互联网协议 Internet ProtocolISDN 综合数字业务网络 Integrated Services Digital Network ISP 互联网业务提供商 Internet Service ProviderL2TP 第二层隧道协议 Layer 2 Tunneling ProtocolLA 位置区域 Location AreaLLC 逻辑链路控制 Logical Link ControlMAP 移动应用部分 Mobile Application PartMDNS 移动域名系统 Mobile Domain Name SystemMDTU 移动数据终端单元 Mobile Data Terminal UnitMIB 管理信息库 Management Information BaseMS 移动台 Mobile StationMSC 移动交换中心 Mobile Switching CenterMT 移动终端 Mobile TerminalMTBF 平均故障时间 Mean Time Between FailureMTTR 平均维护时间 Mean Time To RecoveryN/A 不可用 Not ApplicableNAS 网络接入服务器 Network Access ServerNAT 网络地址转换 Network Address TranslationNTP 网络时间协议 Network Time ProtocolO&M 运行和维护 Operations & MaintenancePAP 密码授权协议 Password Authentication ProtocolPDP 分组数据协议 Packet Data ProtocolPDN 分组数据网络 Packet Data NetworkPLMN 公众陆地移动网络 Public Land Mobile NetworkPOS 销售终端 Point of SalesPTM‐G 点对多点群呼 Point‐to‐Multipoint Group CallPTM‐M 点对多点多播 Point‐to‐Multipoint MulticastQoS 服务质量 Quality of ServiceRA 路由范围 Routing AreaRADIUS 远程授权拨入用户服务 Remote Authentication Dial In User Service RIP 路由信息协议 Routing Information ProtocolRSC 注册业务中心 Register Service CenterRTOS 实时操作系统 Real Time Operating SystemRTP 实时传输协议 Real‐time Transport ProtocolRTU 远方终端单元 Remote Terminal UnitRSVP 资源预留协议 Resource reSerVation ProtocolSCADA 监控与数据采集系统 Supervisory Control and Data Acquisition SGSN GPRS服务支持节点 Serving GPRS Support NodeSIM 用户标识模块 Subscriber Identify ModuleSMS 短消息业务 Short Message ServiceSMSC 短消息服务中心 Short Message Service CenterSNMP 简单网络管理协议 Simple Network Management ProtocolSTK SIM卡工具包 SIM Tool KitsTCP 传输控制协议 Transmission Control ProtocolTDMA 时分多址 Time Division Multiple AccessTMN 电信管理网络 Telecommunication Managed NetworkUDP 用户自带寻址信息协议 User Datagram ProtocolUIM 用户标识模块 User Identify ModuleUMTS 通用移动电信系统 Universal Mobile Telecommunication System USSD 非结构化补充业务数据 Unstructured Supplementary Service Data UTK UIM卡工具包 UIM Tool KitsVLR 访问地注册器 Visitor Location RegisterWAN 广域网 Wide Area NetworkWAP 无线应用协议 Wireless Application ProtocolWDDN 无线DDN Wireless Digital Data Network目 录第一章产品简介 (7)1.1 产品特征 (7)1.2 原理框图 (9)1.3 系统组成 (9)1.3.1 硬件 (9)1.3.2 串口信号 (9)1.3.3 串口通讯参数 (10)1.3.4 软件系统 (10)1.4 技术规格 (10)1.5 技术参数 (11)1.5.1 电源 (11)1.5.2 指示灯 (11)1.5.3 接口定义 (11)1.5.4 拨码开关 (12)1.5.5 天线接口 (12)第二章安装 (12)2.1 开箱 (12)2.2 设备安装与电缆连接 (13)2.2.1 安装UIM卡 (13)2.2.2 安装天线 (13)2.2.3 安装串口 (13)2.3 检测网络情况 (14)第三章参数配置与测试 (14)3.1 DTU终端配置 (Configurations) (14)3.2 DTU参数配置工具使用 (15)3.3 通讯测试 (20)3.3.1 测试前准备工作 (20)3.3.2 通讯测试 (21)第四章常见问题 (27)4.1 面板指示灯的定义 (27)4.2 DTU终端使用说明 (28)4.3 参数设置的问题 (28)4.4 不能进行正常通信： (28)4.5 拨打电话检查设备状态 (29)第五章附录 AT指令集 (29)5.1 +TSQ询问所有参数 (29)5.2 +BAUD波特率 (29)5.3 +COM串口参数 (30)5.4 +BUF串口缓冲区大小 (30)5.5 +TIME串口超时时间 (31)5.6 +LIP本地IP地址 (31)5.7 +LP本地端口 (31)5.8 +RIP远程IP地址 (32)5.9 +RP远程端口 (32)5.10 +DNAME域名 (32)5.11 +DC域名更新周期 (33)5.12 +DNS域名服务器DNS (33)5.13 +PT协议类型 (33)5.14 +ID设备标识 (34)5.15 +CC网络状态的检测周期 (34)5.16 +APN GPRS APN设置 (34)5.17 +NUM拨号号码 (35)5.18 +UN用户名 (35)5.19 +PW密码 (35)5.20 +AUTH认证方式 (36)5.21 +CB控制字节 (36)5.22 +RT重启时间 (36)5.23 +MT模块类型 (37)5.24 +HT心跳时间 (37)5.25 +VER版本号 (38)5.26 +SAVE保存当前所有参数的修改 (38)5.27 混合方式设置参数举例 (38)第一章 产品简介本章概要的介绍EIC-CC12 CDMA无线数传（DTU）的构成、特点与工作原理等：1.产品特征2.主要功能3.系统组成4.技术规格5.外部接口EIC-CC12 CDMA无线数传（DTU）是以CDMA网络为通信平台，提供标准的RS-232/485/TTL接口，按照工业标准设计，可直接与RTU、PLC、智能仪表、单片机控制器等各种工业现场的下位机设备连接。
目录前言 (2)一、DTU、DTU命名规则 (3)二、DTU产品特点： (3)二、DTU主要参数： (4)三、机械尺寸结构图： (5)端子管脚定义说明： (5)四、组网架构 (5)五、配置软件 (6)㈠、DTU相关参数的配置操作 (6)㈡、DTU程序升级操作 (8)前言感谢您使用北京聚英翱翔电子有限公司提供的智能型DTU产品。
使用前请务必仔细阅读此用户手册，您将领略其完善强大的功能和简洁的操作方法。
本设备主要用于RS232总线通信、RS485总线通信、工业以太网通信、GPRS无线数据通信，请用户按照手册中的技术规格和性能参数进行使用，本公司不承担由于用户不正常操作或不恰当使用造成的财产或者人身伤害责任。
一、DTU、DTU命名规则J Y□□□□□类型指示位D:DTUR:RTU数字量输入路数数字量输出路数模拟量输入路数模拟量输出路数4:4路8:8路4:4路8:8路4:4路8:8路4:4路8:8路二、DTU产品特点：➢提供设备状态指示灯，方便设备维护；➢宽电压供电范围：6V-37V；➢带RS232、RS485总线接口；➢内置大容量SPI-flash(容量可选1Mbit-64Mbit)，可实现数据的长时间本机保存；➢带4路12位高速(最大可达1Mbps)模拟信号采样输入；➢内置RTC，掉电可自动计时，定时定点唤醒；➢高效的电源管理设计，在对功耗要求严格的场合，实现低功耗节能，延长工作时间；➢传输支持多种协议，我公司自定协议和Modbus协议(ASCII、DTU、Modbus TCP)完美支持；➢数据远程传输支持GPRS、以太网等；➢数据传输采用GSM模块可实现功能：✓GPRS断线自动重连；✓根据需要最多可同时连接6个中心服务器；✓支持固定IP、域名解析和APN专网的寻址方式；✓支持TCP、UDP、PPP、ICMP、DNS、FTP等协议；✓支持的节点数，只要服务器资源允许，理论上为无数个；✓减少布线的成本和施工的麻烦；✓支持短信数据传输、短信参数配置功能；✓支持电话和短信唤醒功能；➢数据传输采用以太网模块可实现功能：✓支持10Mbps/100Mbps两种方式接入Internet，数据传输速度加快，适合大数据量传输；✓支持TCP、UDP、PPP、ICMP、DNS、FTP等协议；✓支持的节点数，只要服务器资源允许，理论上为无数个；✓根据服务器的需要，协议可以支持更加丰富；✓支持网络数据唤醒功能；➢支持专用软件进行本地和远程参数配置及维护；➢支持本地和远程固件升级；二、DTU主要参数：三、机械尺寸结构图：详细的管脚端子定义如下：端子管脚定义说明：四、组网架构DTU远程登录中心服务器的几种方案：图1 服务器连网方案中心服务器连网方案对比：方案一：服务器采用DTU拨号连接连网此种连网方案，只适合于小型数据传输，服务器支持的节点数有限；方案二：服务器采用固定IP(或APN专网)连网此种连网方案，IP地址是固定的，寻址较为方便，DTU连网较为容易，DTU不容易断网，工作较为可靠，适合多节点，大数据量数据传输，为我们首选的方案；方案三：服务器采用固定域名连网此种连网方案，域名是固定的，IP地址可能是不固定的，需要进行域名解析，寻址也较为方便，DTU连网较为容易，但在域名IP地址改换后，DTU必须重连，此种方案可以节省固定IP的费用，但可靠性不如方案二可靠；DTU连网方案选择：方案一：采用无线GPRS，先进入移动通信网，然后进入Internet，将相关数据发送给服务器；方案二：采用以太网组网，利用交换机把数据发给路由，然后路由将数据经Interne发送给服务器；五、配置软件㈠、DTU相关参数的配置操作1、硬件连接：将DTU的RS232接口和PC机的串口接口通过串口延长线连接起来，将DTU上电；2、串口设置：打开DTU配置软件，将串口选为DTU连接的串口，波特率默认为38400bps；3、DTU参数-基本配置：根据需要和功能需求，在相应的编辑框填入相应的数据或者在下拉列表选择我们所需要的选项；4、DTU其他参数设置同DTU参数-基本配置；5、保存当前设置：用户为了方便，可以在设置好所有的参数后，按保存设置，以便以后快速调用或者只许修改很少的选项即可。
GPRS/CDMA/无线数传DTU
使用手册
第一章产品简介
1.1 产品概述
金德创KDTECH DTU（本文简称DTU）为用户提供高速、永远在线、透明数据传输的虚拟专
用数据通信网络。
主要针对电力系统自动化、工业监控、交通管理、气象、金融、环保监测、煤矿、油田、证券等行业的应用，利用GPRS/CDMA/EVDO/TD- SCDMA/ WCDMA网络平台实现数据信息的透明传输，同时考虑到各应用部门组网方面的需要，在网络结构上实现虚拟数据专用网。
DTU：标准标准DB9 RS232/485接口，（备注485/232接口是：1脚悬空，脚2-（发），脚3+（收）；脚5接地）外置式，适用于各种工业监控、交通管理、气象、POS机、自动售货机、移动银行等应用。
产品外观如下：
1.2 产品特点
采用低功耗高性能的嵌入式处理器，可高速处理协议和大量数据
支持全透明方式下多中心数据传输
多种工作模式选择，使用方便、灵活
软硬件看门狗设计，保证系统稳定
采用5V~25V电压，供电电源适应性更宽
抗干扰设计，适合电磁环境恶劣的应用需求
方便的系统配置和维护接口
支持串口软件升级和远程维护
1.3 系统组成
DTU系统有下列组成部分：
32位ARM9处理器 64MB SDRAM & 8MB Flash 高性能工业级模块
1.4 工作原理
DTU (Data Transfer unit)全称数据传输单元，是专门用于将串口数据转换为IP 数据或将IP 数据转换为串口数据通过无线通信 网络进行传送的无线终端设备。
DTU 是基于移动网络，针对工业监控、交通管理、金融等行业的数据通信的应用开发的。
与数据中心的接口设备一起提供透明数据传输通道，组成用户专用数据网络。
DTU 原理框图参见下图：
1.5 技术参数
DTU 技术指标 音频/短消息
支持通话或紧急呼叫
支持全速率，增强全速率和半速率 支持中、英文短消息 支持双音多频（DTMF ） 支持G3传音 支持完善的A T 命令
接口
天线接口50Ω/SMA(阴头) SIM 卡3V/5V 自动检测
串行数据接口：标准RS232/485 串行数据速率：110~115200bits/s 供电
标准电压：+9VDC/250mA （待发射状态35 mA ）
GPRS/CDMA/EVDO/WCDMA /TD-SCDMA
模块
ARM9嵌入
式模块
天线及其接口模块 UIM
接口模块
指示灯模块
SRAM& FLASH 模块 系统复位模块
时钟模块
用户接口模块
RS232/RS485 收发器模块
二次电源模块
宽电压范围：+5~25VDC
其它参数
尺寸：72*50*16mm（不包括天线的安装件）
工作温度：-20~+75 ºC
储存温度：-40~+85 ºC
相对湿度：95%（无凝结）
第二章快速配置DTU
DTU 是2005年以前的2G时代的无线数据通讯技术，产品和技术都已经非常成熟。
金德创为客户提供：无线数传DTU参数配置简易软件（业界串口配置软件目前基本通用）。
因DTU内置了TCP/IP协议，无须通过PC机，便可以把数据传到指定的连在互联网上的服务器。
注意：
1、如果是232的DTU，则直接接到电脑的串口上；如果是485的DTU，则需要配置一个485转232的转换器，再接到电脑上配置。
（备注 485/232接口是： 1脚悬空，脚2-（发），脚3+（收）；脚5接地）
2、配置软件上的串口信息是DTU的出厂默认波特率，如果DTU的波特率经过改动，则需要将配置软件上的串口信息配置成改动后的波特率。
3、若是专网卡，则需要将网络参数中的接入点和用户名改成运营商提供的接入点和用户名！
4、“中心端设置”填入远程计算机的IP地址及端口（或域名）。
在远端即可收发数据。
备注：远端计算机要装TCP服务器（可在金德创网站 解决方案左侧的下载中心下载“ TCP/UDP调试程序”，为业界通用型）
问：在用无线数传组成数据采集系统时，如果中心端是局域网，如何让局域网内的某
台机器侦听和收发终端数据？（如果服务器连接到路由器上，所以要先路由器上做端口映射（如果直接连接公网的Server可以不用做端口映射）。
答：可以使用网关路由器的虚拟服务器功能，将要监听的端口映射到局域网内的任何一台计算机上，这样到达网关路由器的指定端口数据就会被送到这台计算机上来。
即将公网上的某一指定端口的数据通过映射功能将此端口的数据转发到局域网内数据中心的计算机上(参考路由器的说明书进行NAT和端口映射的配置)。
远程重启。
电话响铃远程重启，DTU响铃6次后拨号上网，建立数据传输通道。
这样可避免人为到现场管理。
第三章超级终端设置
在WINDOWS桌面左下脚依次选择：开始→程序→附件→通讯→超级终端。
将出现如下画面：
输入建立的超级终端名字后点击“确定”，将出现如下串口选择画面：
根据实际情况选择用于配置参数的串口号（如COM1，COM3等），点击“确定”，将出现如下设置画面：
先断开，再点属性进入设置
点击配置：
进行参数确认和修改；点确定后，进入“呼叫”
这样就完成了超级终端的设置，可以进行串口通信了。
