深圳红松科技有限公司 2.4GHz数字无线音频模块H S24G01（R/T）2.4GHz数字无线音频模块HS24G01（R/T）应用手册日期： 2011-09版本： HS24G01R/V03深圳红松科技有限公司版权所有,如有变更恕不另行通知第1页共11 页深圳红松科技有限公司 2.4GHz数字无线音频模块H S24G01（R/T）目录一、产品型号及说明 (3)二、产品介绍及其应用 (3)2.1 工作原理示意图2.2功能特点2.3应用范围三、技术参数 (5)四、模块引脚接口及描述………………………………………………………………6,7五、模块应用参考电路原理图 (8)六、测试板工作使用说明 (9)七、模块尺寸图 (11)第2页共11 页深圳红松科技有限公司 2.4GHz 数字无线音频模块 H S24G01（R/T ） 第 3 页 共 11 页一． 产品型号及说明产品型号型号说明 HS24G01R 数字无线音频接收模块 HS24G01T-L 数字无线音频立体声发射模块 HS24G01T-Y 数字无线音频单声道发射模块 HS24G01T-D 数字无线动圈麦克风发射模块 HS24G01T-Z数字无线驻极体麦克风发射模块二． 产品介绍及其应用HS24G01(R/T) 是一款数字无线音频收发模块，该模块具有体积小、音质好、信噪比 高、工作电压范围宽、使用简单方便，抗干扰性强等特点。
2.1 工作原理示意图深圳红松科技有限公司 2.4GHz数字无线音频模块H S24G01（R/T）2.2功能特点模块尺寸小：发射模块40x18(mm)；接收模块34x18(mm)使用全球免许可I SM频段：2400-2483MHz，分为20个工作信道，最多可设置125个工作信道。
支持一对一以及一对多工作模式。
每个模块设计有随机I D，防止相互干扰无线输出功率：最大100mW，可根据客户需求定制不同发射功率（0-20dBm）采用世界级高品质数字音频处理芯片，采样频率48KHz，16bit精度，音质好。

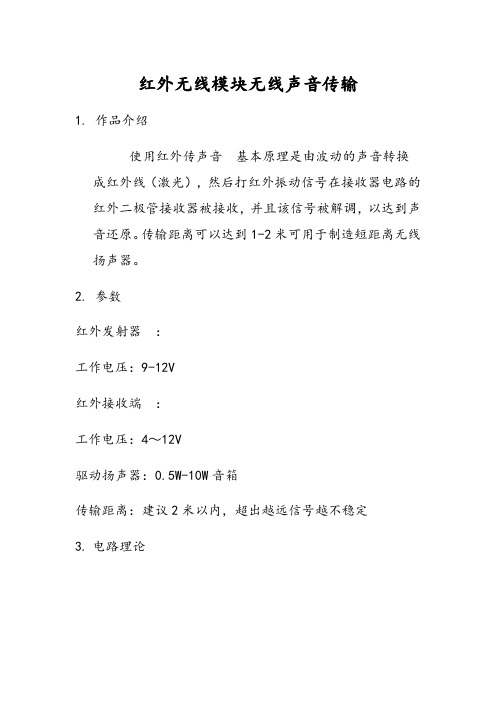

红外无线模块无线声音传输
1. 作品介绍
使用红外传声音基本原理是由波动的声音转换成红外线（激光），然后打红外振动信号在接收器电路的红外二极管接收器被接收，并且该信号被解调，以达到声音还原。
传输距离可以达到1-2米可用于制造短距离无线扬声器。
2. 参数
红外发射器：
工作电压：9-12V
红外接收端：
工作电压：4～12V
驱动扬声器：0.5W-10W音箱
传输距离：建议2米以内，超出越远信号越不稳定
3.电路理论
（1）在发送端：3.5耳机端口输入的音频信号，通过晶体管S8050来驱动红外发送器，所述音频信号在红外线以形式被发送。
（2）接收端：红外接收管，用于接收红外发射器信号，转换成音频信号通过LM386音频放大器芯片音频被放大输出信号
发射端
接收端。
F-6988 V3.1 产品规格书Specification产品名称Product name : 蓝牙模块Bluetooth module产品型号Product model：F-6988 V3.1文件编号Document No：XZX-SPEC-BT-RD-023文件版本Document Version：V2.5生效日期Availability date：2018-7-11文件含芯中芯（C-CHIP)机密文件，未经许可，不可外传File include (C-CHIP) confidential documents, without permission, can not be disclosedF-6988 V3.1目录(Content)一、产品概述Product overview： (4)二、应用领域A pplication area： (4)三、基本特性Features： (5)四、性能参数performance parameter： (5)五、方框图Module block diagram (6)六、模块尺寸图The size of the module graph： (7)七、模块的封装物料高度尺寸Module packaging material height dimensions： (8)八、引脚功能说明Pin definition： (9)九、电路连接注意Design notes： (11)十、注意事项Note： (11)十一、推荐回流温度Recommended reflow temperature： (12)F-6988 V3.1 一、产品概述Product overview：F-6988 蓝牙模块为本公司自主开发的智能型无线音频数据传输产品，是低成本的高性价比的立体声无线传输方案，模块采用了 BEKEN 的BK3266 芯片 QFN32 封装设计。
F-6988 蓝牙模块采用免驱动方式，客户只需要把模块接入应用产品，就可以快捷地实现音乐的无线传输，享受无线音乐的乐趣，而且支持简单的数据传输功能。
蓝牙模块F-3188使用说明书一、产品概述：F-3188蓝牙模块为本公司自主开发的智能型无线音频数据传输产品，是低成本的高效率的立体声无线传输方案，模块采用了CSR BC8芯片为模块提供了高品质的音质和兼容性，整体性能更优化。
F-3188蓝牙模块采用免驱动方式，客户只需要把模块接入应用产品，就可以快捷地实现音乐的无线传输，享受无线音乐的乐趣。
二、应用领域：该模块主要用于短距离的音乐传输，可以方便地和笔记本电脑，手机，PDA等数码产品的蓝牙设备相连，实现音乐的无线传输。
※蓝牙音响※蓝牙立体声耳机※免提电话※蓝牙无线传输音频三、基本特性：Bluetooth Profiles※Bluetooth v4.0 specification support※HFP v1.6 wideband speech (HD voice ready)※HSP v1.2※A2DP v1.2※A VRCP v1.4※Support for smartphone applications (apps)～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～Improved Audio QualityCSR’s latest 2-mic CVC audio enhancements for narrowband and wideband connections including:※2-mic far-end audio enhancements※Near-end audio enhancements (noise suppressionand AEQ)※Wind noise reduction※Packet loss concealment※Bit error concealment※Automatic gain control and automatic volumecontrol※Frequency expansion for improved speech intelligibility※mSBC codec support for wideband speech～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～Music Enhancements※Configurable 5-band EQ for music playback (rock,pop, classical, jazz, dance etc)※APTX, SBC, MP3, AAC and Faststream decoder※Stereo widening (S3D)※V olume Boost Additional Functionality Additional Functionality※Support for voice recognition※Support for multi-language programmable audio prompts※CSR's proximity pairing and CSR's proximity connection※Multipoint support for HFP connection to 2 handsets for voice※Multipoint support for A2DP connection to 2 A2DP sources for music playback ※Talk-time extension四、性能参数：型号F-3188蓝牙规格Bluetooth V4.0调制方式GFSK, π/4 DQPSK, 8DPSK供电电压： 3.3-4.2V支持蓝牙协议HFPV1.6, HSPV1.2, A2DPV1.2,A VRCPV1.4工作电流≤30mA待机电流<50uA温度范围-40ºC to +80ºC无线传输范围：大于10米传输功率：支持CLASS1/CLASS2/CLASS3 最大可调9dBm 灵敏度：-80dBm<0.1%BER频率范围： 2.4GHz-2.480GHz对外接口：PIO, SPI, I2S and PCM,USB音频性能支持AAC, MP3, SBC, APTX,立体声音频信噪比：≥75dB失真度≤0.1%模块尺寸25X13.5X0.8MM五、模块尺寸图：六、模块脚位定义图七、引脚功能说明Pin Symb I/O Description1 LED2 Bi-directional LED Driver2 LED1 Bi-directional LED Driver3 LED0 Bi-directional LED Driver4 AIO0 Bi-directional Programmable input/output5 MISO Bi-directional with weakpull-down Programmable input/output Alternative function: SPI data Output PCM1 synchronous data Output6 CSB Bi-directional with weakpull-down Programmable input/output Alternative function: SPI data Output PCM1 synchronous data sync7 SPI_CLK Bi-directional with weakpull-down Programmable input/output Alternative function: SPI clock PCM1 synchronous data Clock8 MOSI Bi-directional with weakpull-down Programmable input/output Alternative function: SPI data input PCM1 synchronous data output9 SPI_PCM Input with weakpull-down SPI/PCM select input 0: PCM/PIO interface 1: SPI10 TX Bi-directional with strongpull-down Programmable input/output Alternative function: UART data output11 RX Bi-directional with weakpull-down Programmable input/output Alternative function: UART data input12 VBUS Charger input13 RST# Reset if low,pull low minimum 5ms to case a reset14 BAT Battery positive terminal 3.3-4.2V15 POWER_EN Input with weakpull-downRegulator enable input16 1.8V VBUS POWER +1.8V Output17 GND Ground Ground connect battery negative18 CHG_EXT External Battery charger Charge19 BAT_SENSE Battery charger sense input BAT_SENSEProgrammable input/output20 PIO10 Bi-directional with strongpull-down21 PIO11 Bi-directional with strongProgrammable input/outputpull-downProgrammable input/output22 PIO12 Bi-directional with strongpull-downProgrammable input/output23 PIO13 Bi-directional with strongpull-down24 USB_N Bi-directional USB data plus with selectable internal 1.5K pull upresistor25 USB_P Bi-directional USB data minus26 PIO9 Bi-directional with strongProgrammable input/outputpull-downProgrammable input/output27 PIO6 Bi-directional with strongpull-down28 PIO7 Bi-directional with strongProgrammable input/outputpull-downProgrammable input/output29 PIO8 Bi-directional with strongpull-down30 PIO18 Bi-directional with weakProgrammable input/outputpull-downProgrammable input/output31 PIO19 Bi-directional with weakpull-down32 PIO20 Bi-directional with weak Programmable input/output33 PIO21 Bi-directional with weak Programmable input/output34 MIC_BIAS Analogue out Microphone bias35 MIC_AN Analogue in Microphone input negative ,channel A36 MIC_AP Analogue in Microphone input positive ,channel A37 MIC_BN Analogue in Microphone input negative ,channel B38 MIC_BP Analogue in Microphone input positive ,channel B39 SPK_R_N1 Analogue out Speaker output positive, right40 SPK_R_P1 Analogue out Speaker output negative, right41 SPK_L_N1 Analogue out Speaker output positive, left42 SPK_L_P1 Analogue out Speaker output negative,left43 AGND Analogue Ground八、设计注意事项：（模块兼容8610，8620，8640，8645四个IC，就是分单，双声道）1）BC8610，8620---------------是单声道的芯片这时音频只有PIN41，PIN42也就是SPK_L_N, SPK_L_P 有音频输出，而SPK_R_N,SPK_R_P是空脚------------------------------------------------------------------------------------------------------------------------- BC8640，8645---------------是双声道的芯片，SPK_L_N, SPK_L_P，SPK_R_N, SPK_R_P都有音频输出，属于立体声2）IO口注意事项PIO21，PIO20，PIO19，PIO18，PIO7，只有这5个IO口可以用来做按键，其他的口做输出。

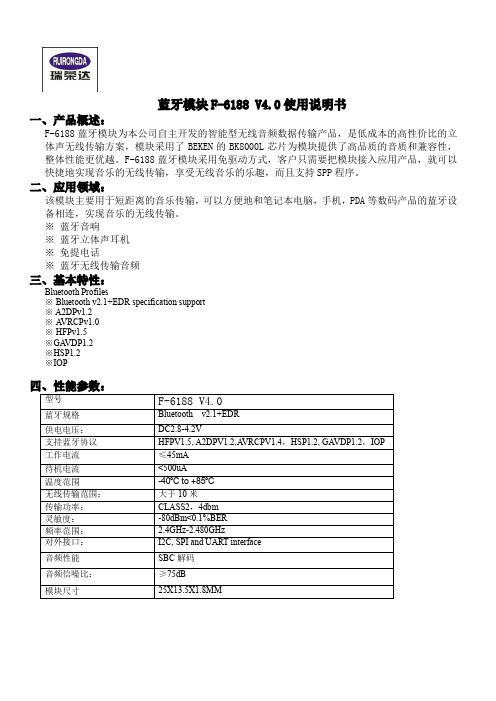

蓝牙模块F-6188 V4.0使用说明书一、产品概述：F-6188蓝牙模块为本公司自主开发的智能型无线音频数据传输产品，是低成本的高性价比的立体声无线传输方案，模块采用了BEKEN的BK8000L芯片为模块提供了高品质的音质和兼容性，整体性能更优越。
F-6188蓝牙模块采用免驱动方式，客户只需要把模块接入应用产品，就可以快捷地实现音乐的无线传输，享受无线音乐的乐趣，而且支持SPP程序。
二、应用领域：该模块主要用于短距离的音乐传输，可以方便地和笔记本电脑，手机，PDA等数码产品的蓝牙设备相连，实现音乐的无线传输。
※ 蓝牙音响※ 蓝牙立体声耳机※ 免提电话※ 蓝牙无线传输音频三、基本特性：Bluetooth Profiles※ Bluetooth v2.1+EDR specification support※ A2DPv1.2※A VRCPv1.0※HFPv1.5※GA VDP1.2※HSP1.2※IOP--------------------------------------------------------------------------------------------------------------------------------------------- 五、模块尺寸图：--------------------------------------------------------------------------------------------------------------------------------------------- 六、模块脚位定义图--------------------------------------------------------------------------------------------------------------------------------------------- 七、引脚功能说明：---------------------------------------------------------------------------------------------------------------------------------------------F-6188模块应用过程中，请注意避免功放、升压线路等干扰源对模块的影响，避免模块供电回路同大功率电路单元形成串联回路，以此来提高整机SNR九、注意事项：A ．关于无线蓝牙的使用环境，无线信号包括蓝牙应用都受周围环境的影响很大，如树木、金属等障碍物会对无线信号有一定的吸收，从而在实际应用中，数据传输的距离 受一定的影响。
®博亞微®Tx102(1000mW)5.8G无线影音发射模块(图传)V1.0目录警告 (2)产品描述与应用 (2)产品特点 (3)参数规格 (3)频率表及频率设定 (4)引线说明 (5)标准配件 (6)服务联系方式 (6)警告●BOYUAV博亚微图传设备上电前务必先把天线扭紧，并养成每次上电前检查天线的习惯。
●地面调试过程中，务必使散热器齿面朝外。
如长时间扣压在桌面，散热器未能充分接触外界空气，会使热量产生堆积导致温度快速升高，有可能会损伤功率放大芯片(PA),严重可能烧坏。
●室温无风状态下，发射机工作10分钟左右，PA芯片产生的热量与散热器温度之间能达到一个平衡，温度在70℃左右。
手感温度会觉得很高，不可长时间触摸或让小朋友接触发射机（小朋友皮肤嫩），以防烫伤。
●发射机容易受到外界的干扰，装机飞行务必在郊外空旷地方使用，以防外界干扰信号丢失导致摔机而产生安全事故。
产品描述与应用Tx102(1W)是一款5.8G无线影音传输系统中的发射机，集多项专利保护；高效的散热结构，能在70℃左右达到平衡，无需为散热而担忧。
发射机温度不会使常用模型材料变形/烧坏（发射机温度：无风--70℃左右，有风--40℃左右），请放心使用。
颠覆现有的分板(射频板+电源板)设计，增强稳定性和品质，优异的布线设计，解决各种干扰。
板厚0.6mm,减少谐波的产生、减轻PCB重量、缩短导热路程、提升导热效率。
高效散热结构设计，最大化的开孔设计，精准的填孔技术，使芯片热量直达PCB底部，而PCB底部大面积铜箔加快扩散速度，大大增加散热效率。
铝合金散热器与一体化PCB主板螺丝固定，中间空隙用高导热性的辅助导热材料填充，增加它们之间的接触面积，使导热效率更高，热量更快的传导到铝合金散热器上。
由于高效的散热设计，使芯片温度能快速的传导到铝合金散热器并及时散发出去，温度能在70℃左右达到平衡，所以无需辅助风扇吹风散热，突破了大功率必加风扇辅助散热的标配。
（F-NVR200）（NVR ）使用说明书此说明书适用于下列型号产品：客户热线：400-8838-199电话：+86-592-6300320传真：+86-592-5912735网址：地址：厦门集美软件园三期A06栋11层F-NVR200NVR 使用说明书文档版本密级V1.0.0产品名称：F-NVR200共62页型号产品类别F-NVR200-16C 1x WAN 口F-NVR200-16C8P 1x WAN 口，8x LAN 口F-NVR200-16C16P1x WAN 口，16x LAN 口文档修订记录日期版本说明作者2019年9月20日V1.0.0初始版本ZL2/623/62著作权声明本文档所载的所有材料或内容受版权法的保护，所有版权由厦门四信通信科技有限公司拥有，但注明引用其他方的内容除外。
未经四信公司书面许可，任何人不得将本文档上的任何内容以任何方式进行复制、经销、翻印、连接、传送等任何商业目的的使用，但对于非商业目的的、个人使用的下载或打印（条件是不得修改，且须保留该材料中的版权说明或其他所有权的说明）除外。
商标声明Four-Faith 、四信、、、均系厦门四信通信科技有限公司注册商标，未经事先书面许可，任何人不得以任何方式使用四信名称及四信的商标、标记。
目录第一章产品简介 (6)1.1产品概述 (6)1.2产品特点 (6)1.3产品规格 (8)第二章设备安装 (11)2.1硬盘安装 (11)第三章WEB参数配置 (13)3.1配置连接图 (13)3.2登录到配置页面 (14)3.2.1PC机IP地址设置 (14)3.2.2安装网页控件 (14)3.2.3登入到配置页面 (15)3.3管理和配置 (16)3.3.1视频查看 (16)3.3.2录像设置 (21)3.3.3系统配置 (23)3.3.4系统管理 (39)3.3.5系统信息 (44)第四章UI参数配置 (47)4.1视频预览界面 (47)4/624.1.1工具栏 (47)4.1.2右键快捷菜单 (48)4.2系统配置界面 (49)4.2.1用户登录 (50)4.2.2录像回放界面 (51)4.2.3录像计划界面 (53)4.2.5通道配置界面 (54)4.2.6通道编辑界面 (54)4.2.7编码配置界面 (55)4.2.8一般配置界面 (56)4.2.9网络配置界面 (56)4.2.10用户管理界面 (57)4.2.11时间设置界面 (57)4.2.12导入导出界面 (58)4.2.13恢复默认界面 (59)4.2.14系统信息界面 (60)4.2.15通道状态界面 (60)4.2.16版本信息界面 (61)4.2.17设备重启 (62)5/62第一章产品简介1.1产品概述F-NVR200是四信公司自主研发的新一代NVR终端，带8或16路poe供电，最大支持16路1080p视频输入及1路对讲输入输出、实时录像本地存储/远程查看、移动帧测、报警录像及报警录像保护和报警事件上报平台，支持录像的视频本地/远程回放和导出功能，硬盘的错误检测、硬盘健康检测、及远程平台错误上报功能。
FIBOCOM EVB-M2 用户指南文档版本：V1.0.3更新日期：2020-07-23适用型号序号产品型号说明1 FM150-NA NA2 FM150-AE NA3 L8系列NA版权声明版权所有©2020 深圳市广和通无线股份有限公司。
保留一切权利。
非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。
注意由于产品版本升级或其他原因，本文档内容会不定期进行更新。
除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。
商标申明为深圳市广和通无线股份有限公司的注册商标，由所有人拥有。
版本记录文档版本编写人主审人批准人更新日期说明V1.0.3 李升根刘汉章许绍锋2020-07-23 在第1.2节中，增加对开发套件盒中USB线的区别说明。
V1.0.2 李升根刘汉章许绍锋2020-06-22 1、文件名由用户使用手册改为用户指南。
2、修改一些符号与格式错误。
V1.0.1 李升根刘汉章许绍锋2020-03-25 增加第5章开发板与电脑连接V1.0.0 刘汉章许绍锋许绍锋2020-03-05 初始版本目录1EVB 简介 (5)1.1产品概述 (5)1.2产品外观 (5)1.3应用框架图 (8)2跳线配置 (9)2.1默认跳线配置 (9)2.2电源跳线配置 (9)2.3ON/OFF跳线配置 (11)2.4PCIe接口配置 (11)2.5LED 信号跳线 (12)2.6USB_CFG跳线配置 (12)3信号配置开关 (14)3.1mmW 模组功能配置开关 (14)3.2SIM2 接口开关设置 (14)3.3音频功能开关配置 (15)3.4SIM_DET信号配置 (16)4天线连接器 (17)5开发板与电脑连接 (18)5.1开发板通过USB与电脑连接 (18)5.2开发板通过PCIe与电脑连接 (19)1 EVB 简介1.1 产品概述EVB-M2 开发板（简称EVB）适用于Fibocom 4G / 5G M.2接口模块测试与评估开发。
SM-MTK7688ANWi-Fi Audio Module Specification 无线音频模块规格书版本：1.0修正历史:目录1.产品概述 (5)1.1 模块基本参数 (5)2.硬件说明 (6)2.1 硬件接口定义 (7)2.2 物理尺寸 (9)2.3 音频输出 (9)2.4 外部天线 (10)2.5 以太网接口应用 (11)2.6 USB接口应用 (11)3.软件说明 (12)3.1 软件简介 (12)3.2 AIRPLAY简介 (13)3.2.1 PC上的AIRPLAY应用 (13)3.2.2 IOS上的AIRPLAY应用 (15)3.3 DLNA简介 (16)3.3.1 ANDRIOD设备上DLNA应用 (17)3.4 WI-FI模式 (18)3.4.1 AP CLIENT模式 (19)3.4.2 AP模式 (19)3.5 WEB服务器设置 (19)3.5.1 登陆WEB服务器 (20)3.5.2 WIFI设置向导 (21)3.5.3 高级设置界面 (21)3.6 软件升级 (22)3.7 恢复出厂设置 (23)4. 包装方式 (23)4.1 料盘标识 (23)4.2 卷盘尺寸 (24)4.3 载带尺寸 (24)4.4 防潮包装 (25)5．模块生产注意事项 (25)6．关于模块包装，储存以及使用管制应注意事项如下 (25)1. 产品概述WIFIAUDIO模块（下文简称WIFIAUDIO）是一款单芯片无线智能音频模块。
用于构建无线音响，智能家电，物联网等多种设备。
WIFIAUDIO支持802.11.b/g/n无线标准。
支持iOS AirPlay和Android DLNA以及QQ音乐QPLAY标准。
可以接收通过AirPlay功能播放的iPhone、iPad、iPod Touch、PC等设备上的音乐，也可以接收符合DLNA标准的各类播放器所播放的Android、PC设备上的音乐。
WIFIAUDIO支持扩展UART、以太网接口、USB，3.5mm音频接口以适应更多的应用场景。
无线音频传输模块产品说明书产品名称： 2.4GHz数字无线音频收发模块产品型号：SOYO-WM24G01日期： 2007-8文档版本号：Version2.1深圳市冠标科技发展有限公司Soyo Technology Development Co. Ltd.2007-2008版权所有All rights reserved目录一、产品介绍： (3)1.1应用范围 (3)1.2功能 (3)1.3电性参数 (4)二、设计开发指引 (6)2.1 发射模块设计指引 (6)2.1.1发射模块连接图及模块尺寸： (6)2.1.2发射模块元件脚功能 (6)2.1.3发射模块使用方法 (7)2.1.4发射模块配对设置 (7)2.2 接收模块设计指引 (8)2.2.1 接收模块连接图及模块尺寸 (8)2.2.2接收模块元件脚功能 (8)2.2.3接收模块使用方法 (9)2.2.4接收模块配对设置 (9)三、订货指南 (10)四、客户常见问题答疑（FAQ） (10)一、产品介绍：SOYO-WM24G01X是冠标科技发展有限公司新开发的一款高保真、抗干扰性好的数字无线音频传输模块，该模块具有体积小、集成度高、音质好（具有HDCD的音质效果，目前本公司模块的采样率行业内最高，音质最佳），抗干扰性强，输入电压范围宽（2.3-6伏）、输出功率高达60mw, 输入接口兼容麦克风和立体声音频输入的特点。
该模块的工作频段为2.4G ISM 国际通用免费频段，适用全球市场；模块支持固定ID的工作模式,可以点对点或点对群。
且接收模块的高端版本支持自动扫频功能，这样大大方便客户的使用，只需ID配对完成，接收机便可随意放置，接收机都会自动接收发射器的信号。
如发现现用频道有干扰，只需更换发射频率便可解决问题。
弱信号或无信号时，具有静音功能。
SOYO-WM24G01X是一款适合音箱、耳机、麦克风（话筒）厂商开发高品质数字无线应用的最佳方案。
1.1应用范围z无线音箱z无线耳机z环绕声音箱z无线麦克风（或扩音器）z CD 、DVD 播放器或其它音乐设备z无线监听器1.2功能z收发频率： 2400 ~ 2483MHzz频道：20个（最大为125个）z支持麦克风和立体声音频两种输入模式z采用数字传输z麦克风输入可停供额外的20dB增益选择（适合于高灵敏度麦克风、监听器应用）z HDCD的音质，B型高保真产品采样率高达64k @ 16bit x 2；频响为20~20KHz，A型产品采样率可以达到44.1khz @ 16bit x 2的CD音质z体积小，集成度高z低延迟（< 0.5ms ）,环绕性强z低功耗，输入电压范围宽z弱信号、无信号时，接收模块能自动静音；z自动扫频功能z发射功率0~18dBm可以任意选择（订货时确认），选择最大发射功率时开阔地带的最大传输距离达到150米z设计灵便，客户可以自行设计功能z使用方便，真正的“傻瓜式”操作1.3电性参数序号描述发射模块接收模块1 工作电压 3.6~ 6V DC 2.5 ~ 3.6V DC2 工作电流Max 120mA Max 40mA3 环境温度-15 ~ 65℃-15 ~ 65℃4 频率范围2400 ~ 2524 MHz 2400 ~ 2524 MHz5 可选工作频道125 CH 125 CH6 调制方式GFSK7 波特率2M bps 2M bps8 频道间隔 1MHz1MHz9 频率稳定度± 156KHz ± 156KHz10 模块实际工作频率范围2400 ~ 2483 MHz 2400 ~ 2483 MHz11 模块实际工作频道 8CH（A型） 20 CH（B型）8CH（A型） 20 CH（B型）12 模块频道间隔 4MHz 4MHz13 收发距离 100~150米(在空旷处，测试采用发射功率18dbm)14 发射功率0 ~ 18dBm（订货时选择）15 接收灵敏度-90dBm16 输入电平 1.0Vrms17 输入阻抗 10kOhm18 输入接口有麦克风和立体声音频两种输入模式可选择19 立体声输出电平1 30mW RL = 32Ω20 立体声输出电平2 50mW RL = 16Ω21 输出阻抗1kOhm22 输出输入增益比 1:123 频响范围20 ~ 20000Hz ( -3dB )24 延迟时间< 0.5 ms25 采样率44.1khz （A型） 64kHz（B型）16 bit26 信噪比 95dB27 失真度0.8 % @ 1kHz28 动态范围 90dB29 左右声道隔离度 70dB表一二、设计开发指引2.1 发射模块设计指引2.1.1发射模块连接图及模块尺寸：图1 发射模块连接2.1.2发射模块元件脚功能编号名称功能描述1 L 左声道音频输入2 R 右声道音频输入3 MIC-IN 麦克风（扩音器）输入4 SG 模拟信号地5 MIC-EN 麦克风或左右声道输入选择选择，开路为左右声道输入，接地下拉时为麦克输入6 CH 频道选择，ID配对（此功能仅B型模块具备，长按3秒后，进入5秒的ID配对，如不松开便可连续配对，即点对群功能）7 LED 工作状态显示，正常工作后常亮8 VCC 电压为DC 3.6 ~ 6V9 GND 电源地10 DS_CLK 串行显示时钟11 DS_DATA 串行显示数据13 RST 复位键，配合开关推荐电路可以完全消除开关机的静音切换2.1.3发射模块使用方法模块出厂时统一的频道和ID，按连接示意图连接完成后，上电便可工作。
z对于选择A型模块的用户，通过频道选择开关，可以选择8个频道来避开干扰，选择频道时，发射频道调整后，接收也需要同步调整。
z对于选择B型模块的用户，增加ID配对功能，可以完全自动的避开干扰。
为了使用中避免干扰或串音，所以建议配对ID，配对的ID是真正随机的24bit地址，重合率仅1/16777216，所以基本上不可能存在重合。
2.1.4发射模块配对设置z点对点配对方法：CH按键按下LED不亮，时间小于3秒，模块更换频道完成后LED 从新点亮。
按下时间大于3秒，模块进入ID配对模式同时LED点亮，待按键松开后进入5秒的开始ID配对且LED开始闪烁z点对群配对方法：CH按键按下LED不亮，时间小于3秒，模块更换频道完成后LED 从新点亮。
按下时间大于3秒，模块进入ID配对模式同时LED点亮，待按键松开后进入5秒的开始ID配对且LED开始闪烁，此时按下按键且不放，模块便连续配对ID，该功能主要是方便配对更多的接收机，配对完成后LED重新点亮并处于常亮状态。
2.2 接收模块设计指引2.2.1 接收模块连接图及模块尺寸图2 接收模块连接图图5接收应用电路2.2.2接收模块元件脚功能编号名称功能描述1 L 左声道音频输出2 R 右声道音频输出3 NC 空脚4 SG 模拟信号地5 NC 空脚6 CH 频道选择，ID配对（此功能仅B型模块具备，长按3秒后，进入5秒配对状态）7 LED 工作状态显示，无接收或扫频时常亮8 VCC 电压为：2.5 ~ 3.6V9 GND 电源地10DS_CLK串行显示时钟11DS_DATA串行显示数据13RST复位键2.2.3接收模块使用方法模块出厂时统一的频道和ID，按连接示意图连接完成后，上电便可工作。
z对于选择A型模块的用户，通过频道选择开关，可以选择8个频道来避开干扰，选择频道时，发射频道调整后，接收也需要同步调整。
z对于选择B型模块的用户，增加ID配对功能，可以完全自动的避开干扰。
当接收机接收到信号时LED不亮，否则LED点亮且1秒后开始自动搜频，直到接收到信号为止。
2.2.4接收模块配对设置z点对点配对方法：CH按键按下LED不亮，时间小于3秒，模块更换频道完成后LED 从新点亮。
按下时间大于3秒，模块进入ID配对模式同时LED点亮，待按键松开后进入5秒的开始ID配对且LED常亮，待接收到ID配对信号后，LED闪烁3次，并进入接收模式等待发射器发射信号，z点对群配对方法：CH按键按下LED不亮，时间小于3秒，模块更换频道完成后LED 从新点亮。
按下时间大于3秒，模块进入ID配对模式同时LED点亮，待按键松开后进入5秒的开始ID配对且LED常亮，待接收到ID配对信号后，LED闪烁3次，并进入接收模式等待发射器发射信号，如此方法可连续配对若干个接收机，从而实现点对群功能（一个发射机配若干个接收机）。
三、订货指南我公司可以提供两种型号的模块供客户选择SOYO-WM24G01A SOYO-WM24G01B功能区别：订货型号SOYO-WM24G01A SOYO-WM24G01B 频道选择方式接收端为手动选择接收端为自动扫频、自动对频ID功能无每个发射和接收均具备唯一的ID号，在频率之外增加了一个ID识别的抗干扰特性，将干扰真正拒之门外采样频率44.1khz@16bit*2 64khz@16bit*2 四、客户常见问题答疑（FAQ）Q:如何调整频道？A：按下（小于3s）发射器频道键，松开后频道更换接收机自动搜索。
Q：为什么按照应用电路连接好后，通电没有声音？A：收、发模块安照相应的应用电路连接后，通电LED会闪烁几下表示工作正常，接收机接收到信号后LED会熄灭，如没有熄灭请进行对码操作，CH按键按下LED不亮，时间小于3秒，模块更换频道完成后LED从新点亮。
按下时间大于3秒，模块进入ID配对模式同时LED点亮，待按键松开后进入5秒的开始ID配对且LED常亮，待接收到ID配对信号后，LED闪烁3次。
Q：为什么工作的时候会有规律的“沙沙”声？深圳市冠标科技发展有限公司 2.4GHZ数字音频传输模块SOYO-WM24G01 A：因为我们的电路工作在蓝牙和无线局域网的工作频段，因此周围有相关设备使用时会对电路有干扰，解决这一问题可以通过更换频道来避开干扰。
Q：使用电池时为什么工作一段时间后会有“沙沙”声A：出现这一原因可能是电池电量不足引起，应更换电池。
Q：如何解决开关机“POPO”声的问题？A：请使用图2或图3的应用电路连接别可解决开关机“popo”声的问题。
Q：为什么在接收正常的情况下，麦克风没有声音？A：检察MIC_EN的引脚是否下拉，如没下拉则为左右声道输入。
Page 11 of 11。
