nRF24L01 无线模块用户手册目录产品概述 (3)基本特性 (3)引脚接口说明 (4)模块尺寸 (6)nRF2401工作模式 (7)Enhanced ShockBurstTM收发模式 (7)Enhanced ShockBurstTM数据发送流程 (8)空闲模式 (9)关机模式 (9)nRF24L01模块参数设置 (9)主要参数设置 (10)程序设计分析 (10)nRF24L01初始化 (10)nRF24L01SPI写操作 (11)nRF24L01 SPI读操作 (11)nRF24L01写寄存器函数 (12)nRF24L01连续读多个寄存器函数 (12)nRF24L01连续写多个寄存器函数 (12)nRF24L01接收模式设置 (13)nRF24L01接收数据流程 (13)nRF24L01发送数据流程 (13)无线应用注意事项 (14)我们的承诺 (15)产品概述nRF24L01是挪威NordicVLSI公司出品的一款新型射频收发器件,采用4 mm×4 mm QFN20封装;nRF24L01工作在ISM频段：2.4～2.524 GHz。
且内置频率合成器、功率放大器、晶体振荡器、调制器等功能,并融合增强型ShockBurst技术，其中地址、输出功率和通信频道可通过程序进行配置，适合用于多机通信。
nRF24L01功耗很低,在以-6 dBm的功率发射时，工作电流也只有9 mA;而对应接收机的工作电流只有12.3 mA，多种低功率工作模式(掉电模式和空闲模式)使节能设计更方便。
nRF24L01在业界领先的低功耗特点使其特别适合采用钮扣电池供电的2.4G应用，整个解决方案包括链路层和MultiCeiver功能提供了比现有的 nRF24XX 更多的功能和更低的电源消耗,与目前的蓝牙技术相比在提供更高速率的同时，而只需花更小的功耗基本特性(1) 2.4Ghz全球开放ISM 频段免许可证使用(2) 最高工作速率2Mbps，高效GFSK调制，抗干扰能力强(3) 125频道，满足多点通信和跳频通信需要(4) 内置硬件CRC 检错和点对多点通信地址控制(5) 低功耗1.9 - 3.6V 工作，适合电池供电应用(6) 待机模式下状态为22uA；掉电模式下为900nA(7) 模块可软件设地址，只有收到本机地址时才会输出数据（提供中断指示)，可直接接各种单片机使用，软件编程非常方便(8) 内置专门稳压电路，即使开关电源也有很好的通信效果(9) 标准DIP间距接口，便于嵌入式应用(10)具有自动应答机制，和CRC校验，数据通讯稳定可靠。
深圳市德普施科技有限公司nRF24L01无线通信模块使用手册一、模块简介该射频模块集成了NORDIC公司生产的无线射频芯片nRF24L01：1．支持2.4GHz的全球开放ISM频段，最大发射功率为0dBm2．2Mbps，传输速率高3．功耗低，等待模式时电流消耗仅22uA4．多频点（125个），满足多点通信及跳频通信需求5．在空旷场地，有效通信距离：25m（外置天线）、10m（PCB天线）6．工作原理简介：发射数据时，首先将nRF24L01配置为发射模式，接着把地址TX_ADDR和数据TX_PLD 按照时序由SPI口写入nRF24L01缓存区，TX_PLD必须在CSN为低时连续写入，而TX_ADDR在发射时写入一次即可，然后CE置为高电平并保持至少10μs，延迟130μs后发射数据；若自动应答开启，那么nRF24L01在发射数据后立即进入接收模式，接收应答信号。
如果收到应答，则认为此次通信成功，TX_DS置高，同时TX_PLD从发送堆栈中清除；若未收到应答，则自动重新发射该数据（自动重发已开启），若重发次数（ARC_CNT）达到上限，MAX_RT置高，TX_PLD不会被清除；MAX_RT或TX_DS置高时，使IRQ变低，以便通知MCU。
最后发射成功时，若CE为低，则nRF24L01进入待机模式1；若发送堆栈中有数据且CE为高，则进入下一次发射；若发送堆栈中无数据且CE为高，则进入待机模式2。
接收数据时，首先将nRF24L01配置为接收模式，接着延迟130μs进入接收状态等待数据的到来。
当接收方检测到有效的地址和CRC时，就将数据包存储在接收堆栈中，同时中断标志位RX_DR置高，IRQ变低，以便通知MCU去取数据。
若此时自动应答开启，接收方则同时进入发射状态回传应答信号。
最后接收成功时，若CE变低，则nRF24L01进入空闲模式1。
三、模块引脚说明深圳市德普施科技有限公司7 NC 空 8 CSN 芯片片选信号 I 9 CE 工作模式选择I 10+5V电源四、模块与AT89S52单片机接口电路注：上图为示意连接，可根据自己实际需求进行更改；使用AT89S52MCU 模块时，请将Nrf24L01通讯模块每个端口（MOSI 、SCK 、CSN 和CE ）接4.7K 的排阻上拉到VCC 增强其驱动能力（如下图：）。

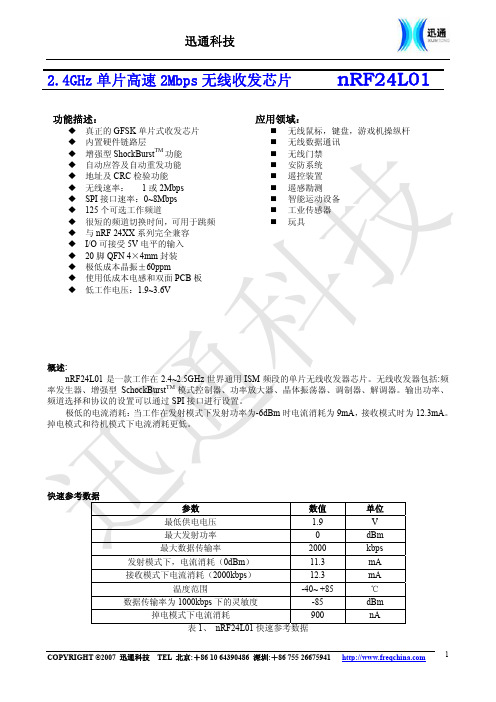

NRF24L01无线通信模块一、NRF24L01简介：NRF24L01 是一款工作在2.4~2.5GHz 世界通用ISM 频段的单片无线收发器芯片。
无线收发器包括:频率发生器、增强型SchockBurst TM 模式控制器、功率放大器、晶体振荡器、调制器、解调器。
输出功率、频道选择和协议的设置可以通过SPI 接口进行设置。
极低的电流消耗：当工作在发射模式下发射功率为-6dBm 时电流消耗为9mA，接收模式12.3mA。
掉电模式和待机模式下电流消耗更低。
二、NRF24L01参考数据：三、模块接口尺寸和说明四、引脚及功能：五、NRF24L01的SPI命令宏定义：六、NRF24L01相关寄存器地址宏定义：七、NRF24L01的工作模式：1、NRF24L01模式配置2、发送模式函数配置3、接收模式函数配置4、发送、接收模式说明(1)在发射模式下，CE至少要拉高10us。
(2)NRF24L01在接收模式下可以接收6路不同通道的数据，每一个数据通道使用不同的地址，但是共用相同的频道。
(3)数据通道0是唯一一个可以配置为40位自身地址的数据通道，1~5数据通道都为8位自身地址和32位共用地址。
(4)所有的数据通道都可以设置为增强型ShockBurst模式。
八、NRF24L01的打包格式：1、增强型ShockBurst模式下的数据包形式前导码 | 地址(3~5字节) | 9位(标志位) | 数据(1~32字节) | CRC校验(0/1/2字节) 2、ShockBurst模式下与NRF24L01等相兼容的数据包形式前导码 | 地址(3~5字节) | 数据(1~32字节) | CRC校验(0/1/2字节)3、数据包说明前导码：在发送模式下加入，接收模式下去除，用来检测0和1。
地址：1)地址内容为接收机地址。
2)地址宽度可以是3、4或5字节宽度。
3)地址可以对接收通道和发射通道分别进行配置。
4)从接收的数据包中自动去除地址。
NRF24L01使用说明1 NRF24L01功能框图Fig.1 NRF24L01 BLOCK DIAGRAMNRF24L01的框图如 Fig.1所示，从单片机控制的角度来看，我们只需要关注 Fig.1右面的六个控制和数据信号，分别为 CSN、SCK、MISO、MOSI、IRQ、CE。
CSN：芯片的片选线，CSN为低电平芯片工作。
SCK：芯片控制的时钟线（SPI时钟）MISO：芯片控制数据线（Master input slave output）MOSI：芯片控制数据线（Master output slave input）IRQ：中断信号。
无线通信过程中 MCU主要是通过 IRQ与 NRF24L01进行通信。
CE：芯片的模式控制线。
在 CSN为低的情况下，CE协同 NRF24L01的 CONFIG寄存器共同决定 NRF24L01的状态（参照 NRF24L01的状态机）。
2 NRF24L01状态机NRF24L01的状态机见 Fig.2所示，对于 NRF24L01的固件编程工作主要是参照NRF24L01的状态机。
主要有以下几个状态Power Down Mode：掉电模式Tx Mode：发射模式Rx Mode：接收模式Standby-1Mode：待机1模式Standby-2 Mode：待机2模式上面五种模式之间的相互切换方法以及切换所需要的时间参照 Fig.2。
Fig.2 NRF24L01 State Machine对 24L01的固件编程的基本思路如下：1）置 CSN为低，使能芯片，配置芯片各个参数。
（过程见 3.Tx与 Rx的配置过程）配置参数在 Power Down状态中完成。
2）如果是 Tx模式，填充 Tx FIFO。
3）配置完成以后，通过 CE与 CONFIG中的 PWR_UP与 PRIM_RX参数确定 24L01 要切换到的状态。
Tx Mode：PWR_UP=1; PRIM_RX=0; CE=1 (保持超过 10us就可以)；Rx Mode: PWR_UP=1; PRIM_RX=1; CE=1;4) IRQ引脚会在以下三种情况变低：Tx FIFO发完并且收到 ACK（使能 ACK情况下）Rx FIFO收到数据达到最大重发次数将 IRQ接到外部中断输入引脚，通过中断程序进行处理。
无线模块nrf24l01中文资料
一、 无线模块nrf24l01中文资料nrf24l01简介
nRF24.L01是一款新型单片射频收发器件，工作于
2.4GHz～2.5GHzISM频段。
内置频率合成器、功率放大器、晶体振荡器、调制器等功能模块，并融合了增强型ShockBurst技术，其中输出功率和通信频道可通过程序进行配置。
nRF24L01功耗低，在以-6dBm的功率发射时，工作电流也只有9mA;接收时，工作电流只有12.3mA，多种低功率工作模式，工作在100mw时电流为160mA，在数据传输方面实现相对WiFi距离更远，但传输数据量不如WiFi（掉电模式和空闲模式）使节能设计更方便。
主要特点：
GFSK调制：
硬件集成OSI链路层;
具有自动应答和自动再发射功能;。
