水族馆维生系统简介

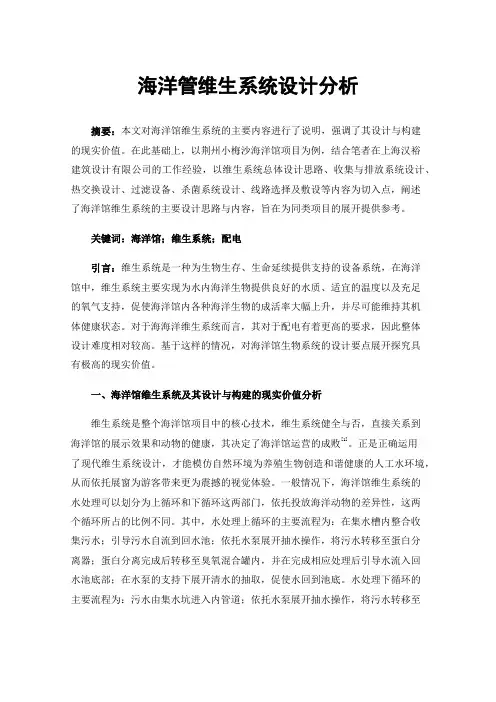

海洋管维生系统设计分析摘要：本文对海洋馆维生系统的主要内容进行了说明，强调了其设计与构建的现实价值。

在此基础上，以荆州小梅沙海洋馆项目为例，结合笔者在上海汉裕建筑设计有限公司的工作经验，以维生系统总体设计思路、收集与排放系统设计、热交换设计、过滤设备、杀菌系统设计、线路选择及敷设等内容为切入点，阐述了海洋馆维生系统的主要设计思路与内容，旨在为同类项目的展开提供参考。

关键词：海洋馆；维生系统；配电引言：维生系统是一种为生物生存、生命延续提供支持的设备系统，在海洋馆中，维生系统主要实现为水内海洋生物提供良好的水质、适宜的温度以及充足的氧气支持，促使海洋馆内各种海洋生物的成活率大幅上升，并尽可能维持其机体健康状态。

对于海海洋维生系统而言，其对于配电有着更高的要求，因此整体设计难度相对较高。

基于这样的情况，对海洋馆生物系统的设计要点展开探究具有极高的现实价值。

一、海洋馆维生系统及其设计与构建的现实价值分析维生系统是整个海洋馆项目中的核心技术，维生系统健全与否，直接关系到海洋馆的展示效果和动物的健康，其决定了海洋馆运营的成败[1]。

正是正确运用了现代维生系统设计，才能模仿自然环境为养殖生物创造和谐健康的人工水环境，从而依托展窗为游客带来更为震撼的视觉体验。

一般情况下，海洋馆维生系统的水处理可以划分为上循环和下循环这两部门，依托投放海洋动物的差异性，这两个循环所占的比例不同。

其中，水处理上循环的主要流程为：在集水槽内整合收集污水；引导污水自流到回水池；依托水泵展开抽水操作，将污水转移至蛋白分离器；蛋白分离完成后转移至臭氧混合罐内，并在完成相应处理后引导水流入回水池底部；在水泵的支持下展开清水的抽取，促使水回到池底。

水处理下循环的主要流程为：污水由集水坑进入内管道；依托水泵展开抽水操作，将污水转移至砂缸或滤池内进行处理；利用板式换热器保持处理后水的温度；并引导水流入回水池顶部。

鉴于维生系统在水族馆设计中的重要性，海洋馆建筑设计尤其是方案设计中必须对维生系统所需空间进行调配。

海洋馆设计要点海洋馆的设计和建设具有不同于一般展示类建筑的特殊性，这种特殊性主要体现在展示物和维护展示物的技术和设备上。

海洋馆建筑很大一部分空间被设备占用（约占总建筑面积的10％）。

除了一般建筑需要的配电、冷却、消防、通风、照明等系统外，最主要的设备系统是水处理系统（包括维生系统）。

海洋馆的首层地面绝大部分被水体占用，如表演池、回游池、鲨鱼池、鲸鱼池……养护池、贮水池、消防水池等，并且各部分水体所要求的洁净度、温度、深度、成分（主要是海水和淡水之分）差异很大，因而庞大的用于水处理的机械、电器系统，构成了海洋馆设备与技术的主体。

海洋动物的养护和医疗也是海洋馆必备的设施，对不同的动物和不同的疾病，养护池必须分隔，甚至设单独隔离池。

动物医院位置很重要，既要保持对海洋馆的隔离，又要方便快捷。

为此，必须在动物展示和表演、养护、医疗三个区域间，设置地下的通道，对通道内水体的循环、标高、水质进行合理的设计、配置。

动物的展示需要大量的透明体材料，该材料既要透光性好、清晰、变形小，又要能承受巨大的水体压力。

墙壁式、筒体式的海洋动物展示体，一般有二三层楼的高度，巨大的水体压力，要求将展示体壁厚做到0.5m以上，普通的玻璃既重又不安全，所以海洋馆内普遍使用亚力克胶。

海洋馆建筑的空间处理，要根据海洋馆的温度、湿度、通风等物理功能要求，确定各区域不同的层高变化；为了保证海洋动物的日照时间，还要合理设置屋顶的开启和采光，而这往往与室内温度、湿度的处理是矛盾的。

这部分的机械动作，完全由计算机自动控制。

1.海洋馆主要功能分区主题室内表演场中心共有大型弧形水池7个，其主要是海洋动物的表演池、暂养池，中间表演池墙体为4段弧形线相贯而成，形状如同“腰果”；两侧水池为圆形及椭圆形。

水体很大，对墙体整体性要求很高。

其他展馆为：极地馆、热带海洋动物展示区、企鹅馆、鲨鱼馆、海龟馆。

2.主要施工技术主题室内表演场★弧形墙体定位技术★弧形模板设计、安装技术★钢模板填缝施工技术其他展示水体★玻璃安装预留垭口施工技术★观赏水体池壁防水施工技术★维生系统设计2.1主题室内表演场弧形墙体定位技术：使用的全站仪，其具备利用坐标进行工作的能力。

北京海洋馆北京海洋馆坐落在北京动物园内，南倚长河、毗邻北京展览馆、天文馆和首都体育馆，交通极为便利。

作为世界最大的内陆海洋馆，该馆的总建筑面积达4.2万平方米，绿化面积达8万多平方米。

场馆外形采用了别具一格的“海螺”形状，色彩以蓝色和橘红色为基本色调，分别代表了神秘浩瀚的海洋和海洋生物无穷无尽的生命力。

其内部设计也别具匠心，屋顶均为网架结构，并采用蓝色和黄色进行装饰，将一个蔚蓝色的世界呈现在人们面前。

北京海洋馆以“陶怡大众、教益学生、维系生态”为宗旨。

馆内共分六个不同内容的展示场馆、分别命名为雨林奇观、触摸池、海底环游、鲨鱼馆、鲸豚湾和海洋剧院。

置身其中，人们不但可以领略不同种类的海洋生物，还可亲身感受人类与海洋的关系。

馆内展出各种鱼类达数万尾，其中海洋观赏鱼类及淡水观赏鱼类近千余种。

目前，已有数万尾观赏鱼入住了海洋馆，并已完全适应这里的新环境。

除观赏鱼类之外，北京海洋馆还有一支实力雄厚的海洋动物表演团，其成员是包括海豚、鲸鱼及海狮等哺乳类动物。

北京海洋馆是首批国家4A 级旅游景点，是第十一届首都旅游紫禁杯最高奖—最佳集体奖的获得者，并连续被评为“首都文明旅游景区”。

自1999 年3 月开业六年多以来，已接待中外游客700 多万人次，赢得了中外游客的赞誉。

北京海洋馆是多家政府机构授予的海洋科普教育基地和青少年科普教育基地，并成为了多家科研机构进行水生生物人工驯养和繁殖研究的基地与宣传平台。

北京海洋馆正凭借自身的资源投身于海洋科普宣传、水生生物物种保护和研究的事业中。

北京海洋馆，这座规模庞大的世界级水族馆，已经成为北京旅游行业、中国水族馆行业中一颗璀璨的明珠。

北京海洋馆- 建筑造型北京海洋馆北京海洋馆是目前世界最大型的、现代化的、先进的海洋生物科普馆。

它在多方面居于国内外领先地位：整体建筑面积最大：占地面积最大总水量最大；同时生物收藏量也最大海底生物可到1000余种．总饲育鱼类达3万-5万尾)，北京海洋馆首创人工海水，且海水量当大。

海洋馆设计要点海洋馆的设计和建立具有不同于一般展示类建筑的特殊性，这种特殊性主要表达在展示物和维护展示物的技术和设备上。

海洋馆建筑很大一局部空间被设备占用〔约占总建筑面积的10％〕。

除了一般建筑需要的配电、冷却、消防、通风、照明等系统外，最主要的设备系统是水处理系统〔包括维生系统〕。

海洋馆的首层地面绝大局部被水体占用，如表演池、回游池、鲨鱼池、鲸鱼池……养护池、贮水池、消防水池等，并且各局部水体所要求的干净度、温度、深度、成分〔主要是海水和淡水之分〕差异很大，因而庞大的用于水处理的机械、电器系统，构成了海洋馆设备与技术的主体。

海洋动物的养护和医疗也是海洋馆必备的设施，对不同的动物和不同的疾病，养护池必须分隔，甚至设单独隔离池。

动物医院位置很重要，既要保持对海洋馆的隔离，又要便快捷。

为此，必须在动物展示和表演、养护、医疗三个区域间，设置地下的通道，对通道水体的循环、标高、水质进展合理的设计、配置。

动物的展示需要大量的透明体材料，该材料既要透光性好、清晰、变形小，又要能承受巨大的水体压力。

墙壁式、筒体式的海洋动物展示体，一般有二三层楼的高度，巨大的水体压力，要求将展示体壁厚做到0.5m以上，普通的玻璃既重又不平安，所以海洋馆普遍使用亚力克胶。

海洋馆建筑的空间处理，要根据海洋馆的温度、湿度、通风等物理功能要求，确定各区域不同的层高变化；为了保证海洋动物的日照时间，还要合理设置屋顶的开启和采光，而这往往与室温度、湿度的处理是矛盾的。

这局部的机械动作，完全由计算机自动控制。

1.海洋馆主要功能分区主题室表演场中心共有大型弧形水池7个，其主要是海洋动物的表演池、暂养池，中间表演池墙体为4段弧形线相贯而成，形状如同“腰果〞；两侧水池为圆形及椭圆形。

水体很大，对墙体整体性要求很高。

其他展馆为：极地馆、热带海洋动物展示区、企鹅馆、鲨鱼馆、海龟馆。

2.主要施工技术主题室表演场★弧形墙体定位技术★弧形模板设计、安装技术★钢模板填缝施工技术其他展示水体★玻璃安装预留垭口施工技术★欣赏水体池壁防水施工技术★维生系统设计2.1主题室表演场弧形墙体定位技术：使用的全站仪，其具备利用坐标进展工作的能力。

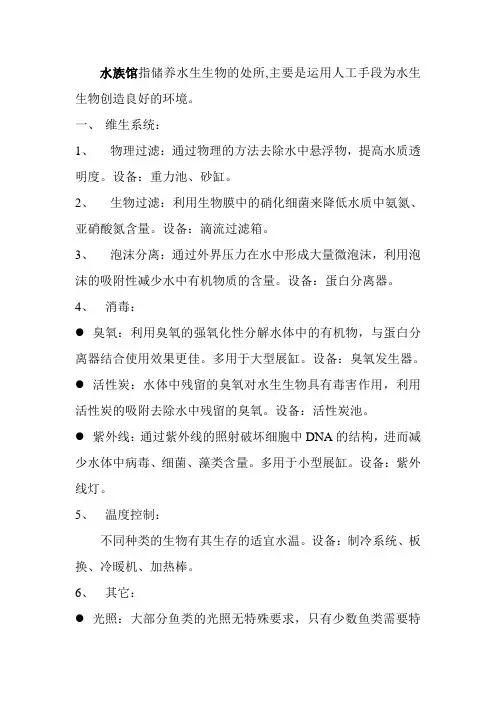

水族馆指储养水生生物的处所,主要是运用人工手段为水生生物创造良好的环境。

一、维生系统：1、物理过滤：通过物理的方法去除水中悬浮物，提高水质透明度。

设备：重力池、砂缸。

2、生物过滤：利用生物膜中的硝化细菌来降低水质中氨氮、亚硝酸氮含量。

设备：滴流过滤箱。

3、泡沫分离：通过外界压力在水中形成大量微泡沫，利用泡沫的吸附性减少水中有机物质的含量。

设备：蛋白分离器。

4、消毒：●臭氧：利用臭氧的强氧化性分解水体中的有机物，与蛋白分离器结合使用效果更佳。

多用于大型展缸。

设备：臭氧发生器。

●活性炭：水体中残留的臭氧对水生生物具有毒害作用，利用活性炭的吸附去除水中残留的臭氧。

设备：活性炭池。

●紫外线：通过紫外线的照射破坏细胞中DNA的结构，进而减少水体中病毒、细菌、藻类含量。

多用于小型展缸。

设备：紫外线灯。

5、温度控制：不同种类的生物有其生存的适宜水温。

设备：制冷系统、板换、冷暖机、加热棒。

6、其它：●光照：大部分鱼类的光照无特殊要求，只有少数鱼类需要特殊光照，如：发光鱼需要低照度，珊瑚需要高照度。

●水流：珊瑚及海葵的生存环境需要有适当的水流存在。

设备：造浪泵。

二、展示生物：1、生物引进：展示的生物需要提前引进，大型动物要提前询价，进口生物要提前办理进口手续。

2、水质监测：●淡水：水温、溶氧、酸碱度、氨氮、亚硝酸氮、硝酸氮。

●海水：水温、溶氧、酸碱度、氨氮、亚硝酸氮、硝酸氮、盐度、ORP。

●仪器：水温表、溶氧仪、PH计、水质分析仪、盐度计。

新建的展缸需要提前浸泡一个月左右，待各项水质的指标合格生物才能进展池。

人工配制海水需要购进海水素。

3、疾病治疗：水生生物的疾病治疗多以预防为主，治疗为辅。

新引进生物的检疫尤为重要。

设备：检疫池、显微镜、解剖镜、电子天平。

4、水体清洁：大型水体的清洁工作需要潜水员完成，所以水体下水处需要下水平台、淋浴间、存放潜水装备的潜水间。

潜水设备：空气压缩机、潜水气瓶、潜水装备。

5、饵料：生物每天进食的饵料需要当天制作，提前储备。

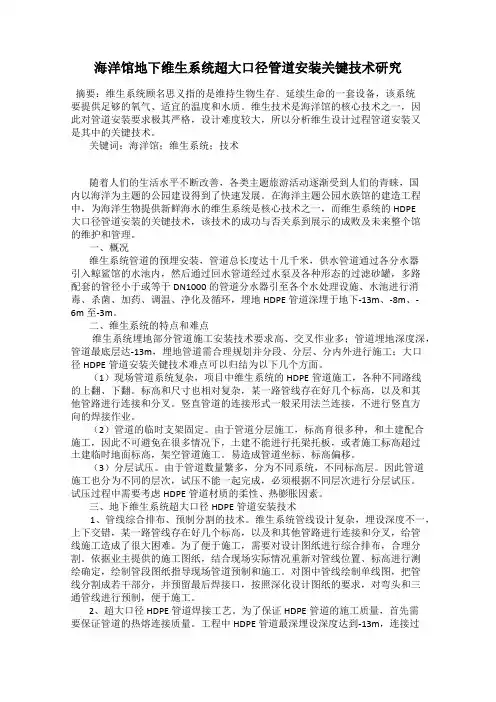

海洋馆地下维生系统超大口径管道安装关键技术研究摘要：维生系统顾名思义指的是维持生物生存﹑延续生命的一套设备，该系统要提供足够的氧气、适宜的温度和水质。

维生技术是海洋馆的核心技术之一，因此对管道安装要求极其严格，设计难度较大，所以分析维生设计过程管道安装又是其中的关键技术。

关键词：海洋馆；维生系统；技术随着人们的生活水平不断改善，各类主题旅游活动逐渐受到人们的青睐，国内以海洋为主题的公园建设得到了快速发展。

在海洋主题公园水族馆的建造工程中，为海洋生物提供新鲜海水的维生系统是核心技术之一，而维生系统的HDPE大口径管道安装的关键技术，该技术的成功与否关系到展示的成败及未来整个馆的维护和管理。

一、概况维生系统管道的预埋安装，管道总长度达十几千米，供水管道通过各分水器引入鲸鲨馆的水池内，然后通过回水管道经过水泵及各种形态的过滤砂罐，多路配套的管径小于或等于DN1000的管道分水器引至各个水处理设施、水池进行消毒、杀菌、加药、调温、净化及循环，埋地HDPE管道深埋于地下-13m、-8m、-6m至-3m。

二、维生系统的特点和难点维生系统埋地部分管道施工安装技术要求高、交叉作业多；管道埋地深度深，管道最底层达-13m，埋地管道需合理规划并分段、分层、分内外进行施工；大口径HDPE管道安装关键技术难点可以归结为以下几个方面。

（1）现场管道系统复杂，项目中维生系统的HDPE管道施工，各种不同路线的上翻、下翻。

标高和尺寸也相对复杂，某一路管线存在好几个标高，以及和其他管路进行连接和分叉。

竖直管道的连接形式一般采用法兰连接，不进行竖直方向的焊接作业。

（2）管道的临时支架固定。

由于管道分层施工，标高育很多种，和土建配合施工，因此不可避免在很多情况下，土建不能进行托梁托板，或者施工标高超过土建临时地面标高，架空管道施工。

易造成管道坐标、标高偏移。

（3）分层试压。

由于管道数量繁多，分为不同系统，不同标高层。

因此管道施工也分为不同的层次，试压不能一起完成，必须根据不同层次进行分层试压。

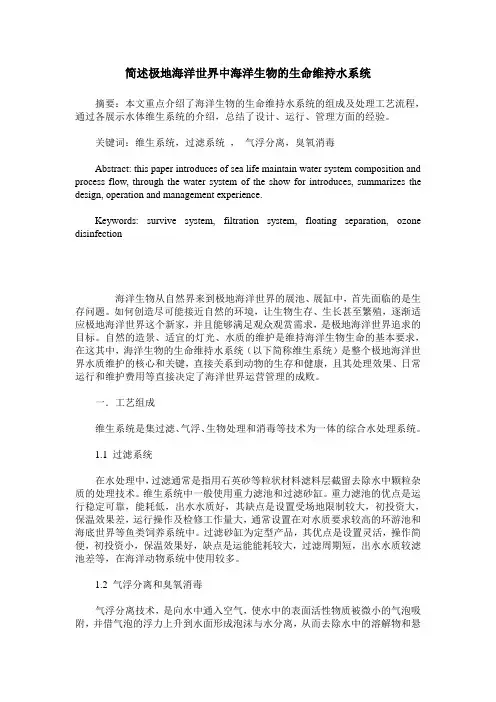

简述极地海洋世界中海洋生物的生命维持水系统摘要：本文重点介绍了海洋生物的生命维持水系统的组成及处理工艺流程，通过各展示水体维生系统的介绍，总结了设计、运行、管理方面的经验。

关键词：维生系统，过滤系统，气浮分离，臭氧消毒Abstract: this paper introduces of sea life maintain water system composition and process flow, through the water system of the show for introduces, summarizes the design, operation and management experience.Keywords: survive system, filtration system, floating separation, ozone disinfection海洋生物从自然界来到极地海洋世界的展池、展缸中，首先面临的是生存问题。

如何创造尽可能接近自然的环境，让生物生存、生长甚至繁殖，逐渐适应极地海洋世界这个新家，并且能够满足观众观赏需求，是极地海洋世界追求的目标。

自然的造景、适宜的灯光、水质的维护是维持海洋生物生命的基本要求，在这其中，海洋生物的生命维持水系统（以下简称维生系统）是整个极地海洋世界水质维护的核心和关键，直接关系到动物的生存和健康，且其处理效果、日常运行和维护费用等直接决定了海洋世界运营管理的成败。

一．工艺组成维生系统是集过滤、气浮、生物处理和消毒等技术为一体的综合水处理系统。

1.1 过滤系统在水处理中，过滤通常是指用石英砂等粒状材料滤料层截留去除水中颗粒杂质的处理技术。

维生系统中一般使用重力滤池和过滤砂缸。

重力滤池的优点是运行稳定可靠，能耗低，出水水质好，其缺点是设置受场地限制较大，初投资大，保温效果差，运行操作及检修工作量大，通常设置在对水质要求较高的环游池和海底世界等鱼类饲养系统中。

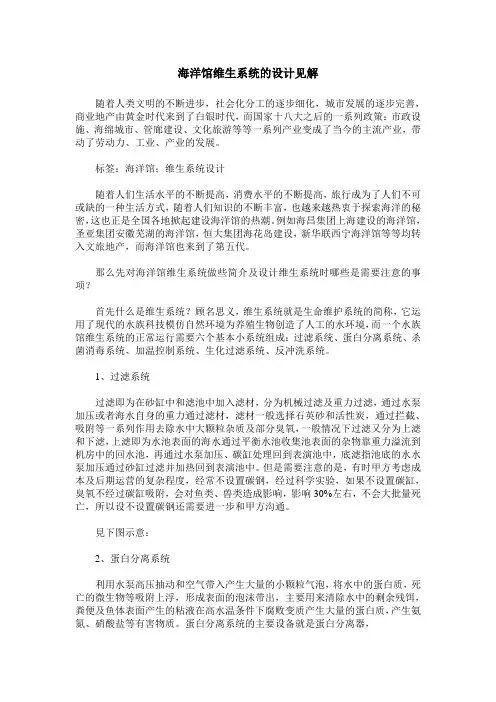

海洋馆维生系统的设计见解随着人类文明的不断进步，社会化分工的逐步细化，城市发展的逐步完善，商业地产由黄金时代来到了白银时代，而国家十八大之后的一系列政策：市政设施、海绵城市、管廊建设、文化旅游等等一系列产业变成了当今的主流产业，带动了劳动力、工业、产业的发展。

标签：海洋馆；维生系统设计随着人们生活水平的不断提高，消费水平的不断提高，旅行成为了人们不可或缺的一种生活方式，随着人们知识的不断丰富，也越来越热衷于探索海洋的秘密，这也正是全国各地掀起建设海洋馆的热潮。

例如海昌集团上海建设的海洋馆，圣亚集团安徽芜湖的海洋馆，恒大集团海花岛建设，新华联西宁海洋馆等等均转入文旅地产，而海洋馆也来到了第五代。

那么先对海洋馆维生系统做些简介及设计维生系统时哪些是需要注意的事项？首先什么是维生系统？顾名思义，维生系统就是生命维护系统的简称，它运用了现代的水族科技模仿自然环境为养殖生物创造了人工的水环境，而一个水族馆维生系统的正常运行需要六个基本小系统组成：过滤系统、蛋白分离系统、杀菌消毒系统、加温控制系统、生化过滤系统、反冲洗系统。

1、过滤系统过滤即为在砂缸中和滤池中加入滤材，分为机械过滤及重力过滤，通过水泵加压或者海水自身的重力通过滤材，滤材一般选择石英砂和活性炭，通过拦截、吸附等一系列作用去除水中大颗粒杂质及部分臭氧，一般情况下过滤又分为上滤和下滤，上滤即为水池表面的海水通过平衡水池收集池表面的杂物靠重力溢流到机房中的回水池，再通过水泵加压、碳缸处理回到表演池中，底滤指池底的水水泵加压通过砂缸过滤并加热回到表演池中。

但是需要注意的是，有时甲方考虑成本及后期运营的复杂程度，经常不设置碳钢，经过科学实验，如果不设置碳缸，臭氧不经过碳缸吸附，会对鱼类、兽类造成影响，影响30%左右，不会大批量死亡，所以设不设置碳钢还需要进一步和甲方沟通。

見下图示意：2、蛋白分离系统利用水泵高压抽动和空气带入产生大量的小颗粒气泡，将水中的蛋白质，死亡的微生物等吸附上浮，形成表面的泡沫带出，主要用来清除水中的剩余残饵，粪便及鱼体表面产生的粘液在高水温条件下腐败变质产生大量的蛋白质，产生氨氮、硝酸盐等有害物质。
