有机电致发光发展历程及TADF材料的发展进展1.1引言有机光电材料(Organic Optoelectronic Materials),是具有光子和电子的产生、转换和传输等特性的有机材料。
目前,有机光电材料可控的光电性能已应用于有机发光二极管(Organic Light-Emitting Diode,OLED)[1,2,3],有机太阳能电池(Organic Photovoltage,OPV)[4,5,6],有机场效应晶体管(Organic Field Effect Transistor,OFET)[7,8,9],生物/化学/光传感器[10,11,12],储存器[13,14,15],甚至是有机激光器[16,17]。
和传统的无机导体和半导体不同,有机小分子和聚合物可以由不同的有机和高分子化学方法合成,从而可制备出大量多样的有机半导体材料,这对于提高有机电子器件的性能有十分重要的意义。
其中,有机电致发光近十几年来受到了人们极大的关注。
有机电致发光主要有两个应用:一是信息显示,二是固体照明。
在信息显示方面,目前市面上主流的显示产品是液晶显示器(Liquid Crystal Display,LCD),它基本在这个世纪初取代了阴极射线管显示,被广泛应用于各种信息显示,如电脑屏幕,电视,手机,以及数码照相机等。
但是,液晶显示器也有其特有的缺点,比如响应速度慢,需要背光源,能耗高,视角小,工作温度范围窄等。
所以人们也迫切需要寻求一种新的显示技术来改变这种局面。
有机发光二级管显示器(OLED)被认为极有可能成为下一代显示器。
因为其是主动发光,相对于液晶显示器有着能耗低,响应速度快,可视角广,器件结构可以做的更薄,低温特性出众,甚至可以做成柔性显示屏等优势。
但是,有机发光显示技术目前还有许多瓶颈需要解决,尤其是在蓝光显示上,还需要面对蓝光显示的色度不纯,效率不高,材料寿命短的挑战。
目前,有机发光二极管显示的发展显示出研究,开发和产业化起头并进的局面。
有机电致发光材料及器件导论引言:近年来,由于有机电致发光材料及器件的研究和应用取得了巨大的进展,成为光电领域的研究热点之一、有机电致发光材料及器件具有很高的发光效率、易于制备、柔性可折叠等特点,被广泛应用于平板显示、照明、生物传感等领域。
本文将介绍有机电致发光材料及器件的基本原理、制备方法以及应用前景。
一、有机电致发光材料的基本原理有机电致发光材料是一种能够通过施加电场来实现发光的材料,其基本原理是在有机半导体材料中注入载流子,通过载流子在材料中的扩散和再组合过程中释放出能量,从而产生发光。
一般来说,有机电致发光材料包括发光层、载流子注入层和电极层等。
载流子注入层用于实现载流子从电极注入到发光层,电极层用于提供足够的电场以驱动载流子在发光层中运动。
二、有机电致发光材料的制备方法1.分子设计法:有机电致发光材料的制备通常需要合成复杂的有机分子,具有特殊的分子结构和能级分布。
通过分子设计法,可以设计出具有良好光电性能的有机分子,进而制备出高效的电致发光材料。
2.整体法:整体法是一种将有机分子溶解在溶剂中,通过溶液沉积、旋涂等技术制备电致发光材料的方法。
这种方法制备的电致发光材料结构均匀、制备成本较低,但是光电转换效率较低。
3.蒸发法:蒸发法是一种将有机分子在真空条件下蒸发沉积在基板上的方法。
这种方法制备的电致发光材料具有较高的光电转换效率和较好的膜层质量,但是制备过程较为复杂。
三、有机电致发光器件的制备方法1.有机电致发光二极管(OLED):OLED是一种采用有机电致发光材料制备的光电器件,具有高亮度、广色域、快速响应等特点。
OLED器件由ITO透明导电玻璃基板、有机电致发光层、载流子注入层和金属电极等组成。
制备OLED器件的方法主要有真空蒸发法、旋转涂敷法和喷墨印刷法等。
2.有机电致发光场效应晶体管(OFET):OFET是一种利用有机电致发光材料制备的场效应晶体管。
OFET器件由基底、源极、漏极和门极等组成,其中源极和漏极之间的有机电致发光材料层起到了发光的作用。
发光材料的发光机理以及各种发光材料的研究进展发光材料是指能够将其他形式的能量转化为光能的材料。
发光机理是指发光材料在受激激发下能够产生光的原理和过程。
发光机理通常可以分为两种类型:激活机理和能级机理。
激活机理是指通过激发因素(如电流、电场、光、温度等)对发光材料施加能量,从而使发光材料中的激活剂转移到高能态,然后通过非辐射过程(如振动、自旋翻转等)来传递能量,最终导致发光材料发光。
常见的激活机理包括荧光、磷光和电致发光(EL)等。
能级机理是指在发光材料的能级结构变化下,通过电子在能级间跃迁的辐射过程来实现发光。
常见的能级机理包括激光、发色中心发光、磷光和电致发光等。
有机发光材料是近年来研究的热点之一、有机发光材料具有低成本、高效率和可调性等优点,适用于柔性显示、光电器件和生物成像等领域。
有机发光材料的研究进展主要集中在改进材料合成和器件结构设计上,以提高发光效率和稳定性。
无机发光材料有着较高的发光效率和较长的使用寿命,适用于照明和显示等领域。
无机发光材料的研究进展主要包括发色中心调控、杂化发光材料设计和控制发光性质等方面。
半导体发光材料是应用最广泛的发光材料之一,包括有机半导体材料和无机半导体材料。
有机半导体材料具有好的可溶性和可加工性,但发光效率较低;无机半导体材料具有较高的发光效率和较长的使用寿命,但制备工艺相对复杂。
半导体发光材料的研究进展主要集中在改进材料制备工艺和结构设计上,以提高发光效率和色纯度。
总之,发光材料的研究进展涵盖了有机发光材料、无机发光材料以及半导体发光材料等各种类型。
研究人员不断探索新的发光机理和材料合成方法,以提高发光材料的发光效率、稳定性和色纯度,推动发光材料在光电器件、生物成像和照明等领域的应用。
电致发光的原理和应用一、电致发光的基本原理电致发光是指通过施加电压或电场,将电能转化为光能的一种现象。
其基本原理是当某些材料在被电压激发后,能够产生电子与空穴的复合,从而释放出光子。
电致发光的原理可以由以下几个方面来解释:1.能级跃迁:当材料中出现能级跃迁时,光子将被激发并发射出来。
这种跃迁可以是由于电子与空穴复合或电子在能带间跃迁引起的。
例如,半导体材料中的电子通过与空穴复合的方式释放出光子。
2.发射激活:某些材料只有在被激活后才能发光。
电场激活和电压激活是电致发光的两种常见激活方式。
在电场激活中,施加电场使得材料中的电子被激发,从而产生发光。
而在电压激活中,施加电压会改变材料的能带结构,使电子跃迁释放出光子。
3.能量转换:电场或电压施加在特定材料上,将电能转化为光能。
这种能量转换过程可以通过电子行为、能带结构变化及电子与空穴复合来解释。
二、电致发光的应用电致发光技术广泛应用于各个领域,以下是一些常见的应用:1. 电子显示器电致发光技术是现代平面显示器的关键技术之一。
例如,液晶显示器背光模块中使用的LED背光源,以及有机发光二极管(OLED)显示屏都是基于电致发光原理。
这些显示器具有高亮度、广色域和低功耗等特点,被广泛应用于电视、手机、电脑等消费电子产品。
2. 照明LED照明是电致发光技术的重要应用之一。
由于LED具有高效率、长寿命和低功耗等特点,被广泛应用于室内外照明。
LED灯泡、灯管、路灯等产品在照明领域有着广泛应用,并逐渐取代传统的白炽灯和荧光灯。
3. 汽车照明电致发光技术在汽车照明领域也有广泛应用。
例如,LED大灯在汽车前照灯和尾灯中被广泛采用,其高亮度和耐用性使得驾驶者在夜间或恶劣天气条件下获得更好的视觉效果。
此外,车内阅读灯、仪表盘背光灯等也都基于电致发光技术。
4. 光电器件电致发光技术在光电器件中应用广泛。
例如,激光二极管(LD)和近红外二极管(NIR)等器件在通信、医疗、工业和科学研究等领域发挥着重要作用。

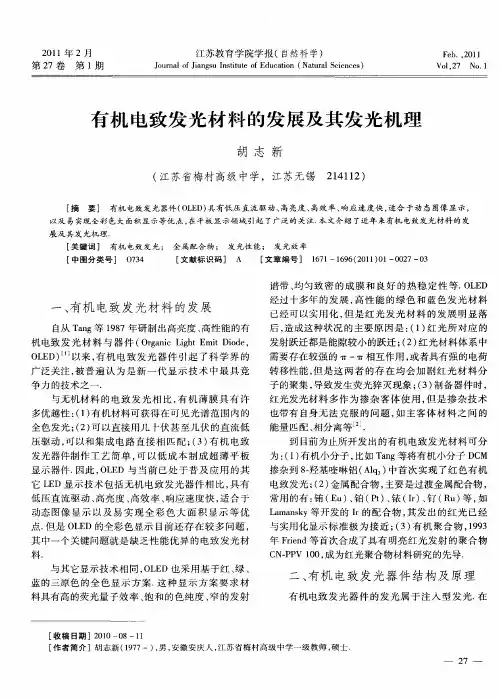

有机电致发光材料的研究进展及应用材化1111班王蒙 1120213122摘要:简要论述有机电致发光设备的发光机理、器件结构及彩色显示方法,详细介绍有机电致发光材料的种类、组成、特点和研究近况,并对其用途和前景,尤其在军事领域的应用作了一定介绍。
另外还指出了有机电致发光在商业化过程中一些急待解决的问题。
关键词:有机发光材料,进展,应用。
正文:信息技术的持续快速发展对信息显示系统的性能,如亮度、对比度、色彩变化、分辨率、成本、能量消耗、质量和厚度等均提出了高的要求。
在已有的成熟显示技术中,电致发光显示设备能够满足上述性能要求,另外它还具有宽视角、较宽的工作温度范围和固有的强度等优点。
电致发光显示设备一般包括发光二极管(LED)、粉末磷设备、薄膜电致发光设备(TFEL)和厚介质电致发光设备等。
目前的信息显示市场上真正的参与者主要是TFEL和有机LED (OLED)。
OELD技术的发展时间并不很长,但发展速度较快。
近几年,随着市场对高质量、高可靠性、大信息量显示器件的需求日益增加,OLED技术更是得到了长足的发展,目前已有多种OLED产品投入市场。
1997年,日本Pioneer公司推出配备有绿色点阵OLED的车载音响,并建立了世界上第一条OELD生产线。
1998年,日本NEC、Pioneer公司各自研制出5英寸无源驱动全彩色四分之一显示绘图阵列(QVGA)有机发光显示器。
2000年,Motorola公司推出了有机显示屏手机。
2002年,Toshiba公司推出了17英寸的全彩色显示器。
清华大学与北京维信诺公司共同开发出国内首款多色OLED手机模块。
2003年,台湾奇美电子公司与IBM合作推出加英寸的OELD显示器。
2004年5月,日本精工爱普生公司研制成功的40英寸大屏幕OLED显示器以全彩、超薄、动态影像显示流畅的特点成为OELD显示市场上最大的亮点。
2006年,首尔半导体株式会社的子公司SeoulOptodeviceCo.Lid.以控股方式与美国SensorElectronicTechnology公司共同开发生产的世界唯一的短波长紫外发光二极管(UVEL D)产品已开始量产。
摘要OLED 具有全固态、主动发光、高对比度、超薄、低功耗、无视角限制、响应速度快、低电压直流驱动、工作温度范围宽、易于实现柔性显示和3D 显示等诸多优点,将成为未来20 年最具“钱景”的新型显示技术。
同时,由于OLED 具有可大面积成膜、功耗低以及其它优良特性,因此还是一种理想的平面光源,在未来的节能环保型照明领域也具有广泛的应用前景。
本文将系统介绍OLED的发展背景、发展史、制备及应用,介绍了有机电致发光器件(OLED) 的结构和发光机理。
典型的传统OLED是生长在透明的阳极例如ITO玻璃上的,发射出来的光是由最底层衬底透出,这使得它与其他电子元件如硅基显示驱动器的集成变得非常复杂。
因此,理想的做法是研发一种OLED,其光的发射由器件顶部的透明电极透出。
重点介绍一种具有阴极作为底层接触层,阳极ITO薄膜作为顶部电极的表面发射型或者说有机“反转”的LED(OILED)。
介绍了该器件的制备工艺,对该OILED的I一V特性及EL谱进行了测试,发现与传统的OLED相类似,而工作电压有所升高,效率一定程度上降低。
为了进一步改善器件性能,我们对器件增加了保护层(PL),研究了PL对OILED器件性能的影响。
最后概述了器件的技术进展和应用前景, 并展望了未来OLED 发展的方向。
关键词:有机电致发光器件,有机反转电致发光器件,发光机理,保护层(PL),阳极ITO 薄膜AbstractOLED has a solid state, self-luminous, high contrast, ultra-thin, low power consumption, viewing angle, fast response, low-voltage DC drive, the operating temperature range, easy to implement many of the advantages of flexible displays and 3D displays future20 years of the most "money scene" of the newdisplay because OLED has a large-area film, low power consumption, and other fine features, so an ideal plane light source, also has broad application prospects in the future of energy saving lighting in the area. In this paper, the systematic introduction of OLED development background, history of the development, preparation and application, the structure of the organic electroluminescent devices (OLED) and the luminescence mechanism.Typical traditional OLED is growth in transparent anode ITO glass, for example, the light is emitted by bottom gives fully substrate, this makes it and other electronic components such as that the integration of the silica based drive become very complex. Therefore, the ideal way is developing a OLED, its light emission from the top of the device gives fully transparent electrodes. Focuses on a cathode as the bottom contact layer, the anode of ITO films as the top electrode surface emission or organic LED of the "reverse" (OILED). Of the device preparation process, the OILED I-V characteristics and EL spectra of the test, found that similar to the conventional OLED, the working voltage was increased efficiency to a certain extent on the lower. To further improve the device performance of the device to increase the protective layer (PL), PL OILED device performance. Finally an overview of the technical progress and prospects of the device, and looked to the future OLED, the direction of development.Keywords:Organic Electroluminescent Devices,Organic reverse electroluminescent devices, Luminescence mechanism,Protective layer (PL), the anode of ITO films.目录摘要 (I)Abstract........................................................... I I 目录.............................................................. I II 1.绪论.. (1)1.1课题背景 (1)1.2 OLED技术的发展概况 (2)1.2.1 全球OLED发展史 (4)1.2.2 中国OLED发展状况 (5)1.2.3 OLED的应用 (6)1.2.3 OLED的制备 (6)2.有机电致发光器件 (8)2.1 引言 (8)2.2 有机电致发光器件 (8)2.3 有机电致发光器件的结构 (9)2.4 OLED发光机理 (10)2.5 我国发展OLED产业存在的问题及发展趋势 (13)2.5.1 存在的问题 (13)2.5.2 发展趋势 (14)2.6 结论及建议 (14)3.有机反转电致发光器件 (16)3.1 引言 (16)3.2 器件制备工艺 (17)3.2.1 基片的清洗及表面处理 (17)3.2.2 阴极的蒸镀 (17)3.2.3 有机层的成膜 (18)3.2.4 阳极的溅射 (18)/ PVK:TPD/PTCDA/ITO结构的有机反转电致发光器件的研究3.3 Si/Al/Alq3 (19)3.3.1 OILED的I一V特性及亮度测试 (19)3.4 保护层(PL)对器件性能的影响 (26)3.4.1 PL厚度对器件j一V特性的影响 (26)的影响 (28)3.4.2 PL对器件的最大驱动电流Im ax的影响 (28)3.4.3 PL对器件外量子效率qe3.4.4 PL对EL发射谱的影响 (29)3.4.5 顶电极(阳极)面积对载流子注入效率的影响 (30)3.4.6 PL层对器件最表面状态的影响 (31)4.OLED与OILED的特性及存在的问题 (32)4.1 与目前占主流地位的CRT及LCD技术相比,OLED与OILED具有以下更多的优点: (32)4.2 与OLED相比OILED的不同 (34)4.3 OLED与OILED 急待解决的问题和未来发展趋势 (34)结论 (37)5.致谢 (38)6.参考文献: (39)1.绪论1.1课题背景信息显示是信息产业的核心技术之一, 而信息显示技术及显示器件多种多样, 到目前为止,有四种发光物理机制完全不同的固态场致发光形式。
电致发光的原理及应用1. 电致发光的原理电致发光是一种通过电场或电流激发材料发光的现象。
它利用一种被称为发光二极管(Light-emitting diode,简称LED)的器件实现。
LED是一种能够将电能转换为光能的半导体材料。
1.1 LED结构LED的基本结构由N型半导体和P型半导体相互夹杂而成。
其中N型半导体的掺杂原子主要是五价元素,如磷、砷等;P型半导体的掺杂原子主要是三价元素,如硼、铝等。
在N型半导体和P型半导体的交界处形成PN结。
1.2 PN结的原理当向PN结施加逆向偏置电压时,发生反向击穿,电流通过LED非常小,不产生发光。
而当向PN结施加正向偏置电压时,随着电流通过LED,光子被发射出来,形成发光现象。
1.3 发光原理LED实际上是通过电子和空穴的复合过程释放能量所产生的发光。
当电子从N型半导体跃迁到P型半导体区域时,电子会与空穴发生复合,释放出能量。
这些能量以光子的形式辐射出来,从而产生可见光。
2. 电致发光的应用2.1 家居照明由于LED具有低能耗、长寿命、可调光和无紫外线等特点,使其成为理想的家居照明选项。
在家庭中,LED被广泛应用于普通照明、装饰照明以及灯具设计等方面。
2.1.1 普通照明LED灯泡已经成为替代传统白炽灯和荧光灯的最佳选择。
LED灯泡具有较高的能效,节省能源的同时也减少了碳排放。
2.1.2 装饰照明由于LED可以发出各种颜色的光,使其非常适合在家庭中进行装饰照明。
它可以通过改变颜色和亮度来营造不同的氛围,满足个性化的需求。
2.2 电子产品显示屏LED在电子产品的显示屏方面有广泛的应用。
例如,LED被广泛用于电视屏幕、计算机显示屏和手机屏幕等。
由于LED显示屏具有高亮度、高对比度和快速响应等特点,使其成为理想的显示技术。
2.3 交通信号灯LED交通信号灯是近年来替代传统灯泡的一项重要应用。
LED交通信号灯具有高亮度、快速响应和长寿命等特点,使得交通信号具有更好的可见性和可靠性。
有机电致发光材料及器件导论1. 电致发光(EL):发光材料在电场作用下,受到电流和电场的激发而发光的现象,是一个将电能直接转化为光能的一种发光过程(非热转换即不是通过热辐射实现的)。
2. FED,PDP,LCD都存在问题,不能满足时代需求,所以研究更为高效的有机电致发光器件(OLED)。
OLED特点:材料选择有机物,高分子,因而选择范围宽;驱动电压低;发光亮度和发光效率高,发光视角宽,相应速度快;器件可弯曲,不受尺寸限制,分辨率高等。
3. 基态:分子的稳定态即能量最低状态;激发态:被激发后,分子的电子排布不遵循构造原理。
激发态分子内的物理失活:辐射跃迁和非辐射跃迁。
而辐射跃迁:释放光子而从高能激发态失活到低能基态的过程。
导致电子运动轨道界面减少;在势能面上跃迁是垂直发生的。
4. 有机半导体:在外电场作用下,电子和空穴在LUMO和HOMO间的跳跃产生电流。
而掺杂半导体中的载流子浓度大于本征半导体(电子和空穴浓度相同),所以导电性更好5. 直流注入式有机电致发光:在有机EL器件的两端电机上加上直流电源,通电后发光器件受电激发的作用而发光的现象。
过程:载流子注入,载流子传输,电子和空穴碰撞形成激子(激子是彼此束缚在一起的电子和空穴对),激子辐射退激发发出光子。
6. 单线态激子是总自旋为0的激发状态;注入的电子和空穴形成的单线态和三线态激子的比例正比于其状态数,有机电致发光的量子效率最大为25%;Forster能量转移:能量从主体向掺杂材料的传递方式,能在较远距离内实现,为单线态激子;Dexter能量转移:只能在紧邻分子间实现,为三线态激子。
7. 单层器件:单层有机薄膜被夹在ITO阴极和金属极之间,形成的是单层有机电致发光器件。
但是单层器件的载流子的注入不平衡,器件发光效率低。
三层器件是目前OLED中最常用的一种。
在实际的器件中,在发光层往往采用掺杂的方式提高器件性能8. 器件制备过程:刻蚀好的ITO玻璃—清洗—臭氧/氧等离子体处理—基片置于真空腔体—抽真空—蒸发沉积有机薄测试表征膜和阴极—取出器件并封装—9. 有机小分子发光器件通常用真空蒸发沉积的方法制备构成器件的薄膜,整个过程要在真空腔内完成(真空度高于10^-4Pa)。
OLED基本原理OLED(Organic Light-Emitting Diode)有机发光二极管是一种新兴的显示技术,被广泛应用于各种显示设备,如智能手机、电视机、电子书等。
与传统的LED显示技术相比,OLED具有更加丰富的显示效果和更高的能效,因此备受关注。
下面将详细介绍OLED的基本原理。
OLED是一种电致发光器件,可以通过施加电场来产生发光效果。
其基本结构由以下几个关键组件组成:发光器件、电子传输材料、阳极和阴极。
发光器件通常由有机發光层构成,其中包含一种称为发光材料的有机化合物。
发光材料能够通过电子与空穴的再结合释放光子,并产生发光。
在OLED中,光子的产生取决于电荷载流子的输运。
当一个电压施加在OLED的阳极和阴极之间时,电子从阳极注入到有机发光层中,形成阴极电流。
在同一时间,空穴从阴极注入到有机发光层中,形成阳极电流。
随着电子和空穴在有机发光层中的相遇与再结合,能量转换为光能,并产生光子。
这个过程被称作电子与空穴的再结合复合过程。
OLED的光致发光机制可以分为不同的类型,包括电致发光(Electrophosphorescence)、电致援助发光(Electrofluorescence)和磷光发光(Phosphorescence)。
电致发光是最常见的机制,其中有机发光物质可以通过注入的电子与空穴的再结合发射光子。
电致援助发光是一种通过增加外加辅助添加剂的方式来提高电子与空穴的再结合效率的机制。
磷光发光是一种特殊的机制,其中发光材料的电子可以在激发态(又称为三重激发态)上停留更长时间,从而产生更多的发光。
OLED的优势之一是其能效较高。
在传统的液晶显示技术中,需要通过背光源来照亮像素。
然而,在OLED中,每个像素本身都能够发光,因此不需要额外的背光源。
这意味着OLED可以节省能源,并在显示深黑色或完全关闭像素时获得更高的对比度。
此外,OLED具有更快的响应速度和更广的视角。
然而,OLED也存在一些挑战。

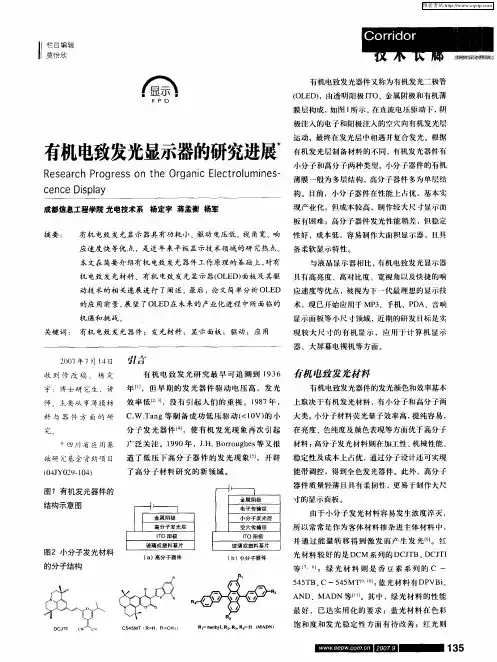

有机电致发光显示器件基本原理与进展副标题:有机电致发光显示器件基本原理与进展发表日期: 2006-2-14 21:33:35 作者:佚名点击数5224摘要:本文对有机电致发光显示器件的发展历史,器件结构、工作特征、获得彩色显示的方法以及所具有的优缺点、发展现状和趋势等都做了简要的概括。
详细比较了小分子OLED与聚合物PLED、OLED与LCD性质上的比较,对OLED显示的发光机理进行了详细的综述。
此外,对获得彩色显示的无源驱动电路和有源驱动电路的结构进行了总结,认为有源驱动将是最终发展趋势。
最后总结了国内外OLED技术的发展状况。
关键词:小分子有机电致发光有机聚合物电致发光无源驱动有源驱动(作者:姚华文,上海华嘉光电技术有限公司,上海市嘉定区招贤路928号,201821)有机电致发光显示(organic electroluminesence Display)技术被誉为具有梦幻般显示特征的平面显示技术,因其发光机理与发光二极管(LED)相似,所以又称之为OLED(organic light emitting diode)。
2000年以来,OLED受到了业界的极大关注,开始步入产业化阶段。
1.发展历史1936年,Destriau将有机荧光化合物分散在聚合物中制成薄膜,得到最早的电致发光器件。
20 世纪50年代人们就开始用有机材料制作电致发光器件的探索,A. Bernanose等人在蒽单晶片的两侧加上400V的直流电压观测到发光现象,单晶厚10mm~20mm,所以驱动电压较高。
1963年M. Pope等人也获得了蒽单晶的电致发光。
70年代宾夕法尼亚大学的He eger探索了合成金属[1]。
1987年Kodak公司的邓青云首次研制出具有实用价值的低驱动电压(<10V,>1000cd/m2)OL ED器件(Alq作为发光层)[2]。
1990年,Burroughes及其合作者研究成功第一个高分子EL(PLED)(PPV作为发光层),更为有机电致发光显示器件实用化进一步奠定了基础。
1997年单色有机电致发光显示器件首先在日本产品化,1999年月,日本先锋公司率先推出了为汽车音视通信设备而设计的多彩有机电致发光显示器面板,并开始量产,同年9月,使用了先锋公司多色有机电致发光显示器件的摩托罗拉手机大批量上市[3]。
这一切都表明,OLED技术正在逐步实用化,显示技术又将面临新的革命[4]。
2.器件分类按照组件所使用的载流子传输层和发光层有机薄膜材料的不同,OLED可区分为两种不同的技术类型。
一是以有机染料和颜料等为发光材料的小分子基OLED,典型的小分子发光材料为Alq(8-羟基喹啉铝);另一种是以共轭高分子为发光材料的高分子基OLED,简称为PLED,典型的高分子发光材料为PPV(聚苯撑乙烯及其衍生物[5]。
3.基本结构和发光机理OLED是基于有机材料的一种电流型半导体发光器件。
其典型结构是在ITO玻璃上制作一层几十纳米厚的有机发光材料作发光层,发光层上方有一层低功函数的金属电极。
当电极上加有电压时,发光层就产生光辐射。
和无机薄膜电致发光器件(TFEL)不同,有机材料的电致发光属于注入式的复合发光,其发光机理是由正极和负极产生的空穴和电子在发光材料中复合成激子,激子的能量转移到发光分子,使发光分子中的电子被激发到激发态,而激发态是一个不稳定的状态,去激过程产生可见光。
为增强电子和空穴的注入和传输能力,通常又在ITO和发光层间增加一层有机空穴传输材料或/和在发光层与金属电极之间增加一层电子传输层,以提高发光效率。
发光过程的Jablonski能级图如图 1所示:其能量可以通过以下的几种方式释放:1通过振动驰豫、热效应等耗散途径使体系能量衰减;2通过非辐射的跃迁,耗散能量,比如内部转换、系间窜跃等形式,如S1→T1;3通过辐射跃迁的荧光发光(S1→S0,S2→S0)和磷光发光(T1→S0)。
在能量释放时,这些不同形式的能量耗散过程是一个相互竞争的过程。
由于在常温下,有机分子的磷光非常弱,所以只有其中空穴和电子复合成单重态激子的部分才能通过辐射跃迁发射荧光,从而成为有效的有机电致发光。
其中本身能发生辐射跃迁发光的那部分只是所吸收的总体能量中很小的一部分,即总体吸收的能量中能够转化为电致发光部分的能量很少。
而且,在器件的制备过程中,材料的缺陷、电极的纯度以及不同材料界面对发光强度和整体性能都有很大的影响。
有机小分子电致发光的原理是:从阴极注入电子,从阳极注入空穴,被注入的电子和空穴在有机层内传输。
第一层的作用是传输空穴和阻挡电子,使得没有与空穴复合的电子不能进入正电极,第二层是电致发光层,被注入的电子和空穴在有机层内传输,并在发光层内复合,从而激发发光层分子产生单重态激子,单重态激子辐射跃迁而发光。
对于聚合物电致发光过程则解释为:在电场的作用下,将空穴和电子分别注入到共轭高分子的最高占有轨道(HOMO)和最低空轨道(LUMO),于是就会产生正、负极子,极子在聚合物链段上转移,最后复合形成单重态激子,单重态激子辐射跃迁而发光。
也有人认为,电致发光机理属于注入式发光,在正向偏压的作用下,ITO电极向电荷传输层注入空穴,在电场的作用下向传输层界面移动,而由铝电极注入的电子也由电子传输层向界面移动,由于势垒的作用,电子不易进入电荷传输层,而在界面附近的发光层(Alq)一侧积累。
由于激子产生的几率与电子和空穴浓度的乘积成正比,在空穴进入Alq层后与电子界面处结合而产生激子的几率很大,因而几乎所有的激子都是在界面处与Alq层一侧很狭窄的区域(约36nm)内产生。
因而发光不仅仅是在Alq层,而且主要在电子/空穴传输层的界面[6]。
小型单色有机电致发光器件基本上都是三层结构。
全色OLED显示器为多层结构,一般超过三层。
4.OLED工作过程及材料(1)注入层理想阴极是以低功函数金属作为注入层,以具有较高功函数的稳定金属(Mg/Ag,Li/Al)作为钝化层。
阳极是由透明或半透明导体制成的。
ITO玻璃表面电阻很容易在80W/•以下。
理想的OLED需要表面粗糙度小的高质量玻璃基片。
(2)输运层有机电致发光薄膜器件的特点是均有电子传输层与空穴传输层,而发光层却不一定单独存在,可以是电子或空穴传输层既为传输层又为发光层。
一般情况下这些薄膜器件都表现出单向极化特性,以便使空穴于电子的复合在发光层中进行,因此在ITO侧加正向电压为阳极,金属电极为阴极。
从器件的电场能带图上看,要使器件具有更好的电光性能,则各薄膜之间的能带匹配是十分重要的。
如金属电极薄膜就应该尽可能低的功函数,以便电子更易注入电子传输层,一般为金属镁,银合金薄膜或铝电极薄膜;从电子与空穴传输的角度,如果有机空穴传输(HTL)薄膜的LUMO(分子最低空轨道)比电子传输(ETL)薄膜分子的LUMO高很多,将阻碍电子注入HTL,同样如果ETL的HOMO(分子最高占据轨道)比HTL的低很多,也将限制空穴进入ETL。
有机电致发光由于是一种注入式发光,因此在器件的薄膜设计上除了考虑电子空穴传输特性之外,还要考虑ET L与HTL之间的能带之间的匹配,特别是当发光层在HTL侧或ETL侧时,应充分考虑两层薄膜能级上差异,以尽可能地将电子空穴的复合区放在发光媒介区,以获得最大的发光效率。
电子输运材料(ETM):荧光染料化合物。
必须热稳定和表面稳定,有机金属络合物具有足够的热稳定性。
为了保证有效的电子注入,ETM的LUMO能级(分子最低空轨道)应与阴极的功函数相匹配。
Alq被广泛用于绿光EL,Balq和DPVBi 则被广泛应用于蓝光EL。
空穴输运材料(HTM)属于一类芳香胺化合物。
必须热稳定性要好。
绝大多数HTM用的是TPD(Tg=60°C),最稳定的器件采用NPB(Tg=100°C)。
(3)发光层由在荧光基质材料中掺杂百分之几的荧光掺杂剂来制备。
基质材料通常与ETM或HTM采用的材料相同,荧光掺杂剂是热和光化学稳定的激光染料。
荧光染料必须具有较高的量子效率和足够的热稳定性,升华而不会分解。
芘作为蓝光发射层的掺杂剂[7];MQA作为绿光发射层的掺杂剂;红荧烯为黄光发射层的掺杂剂;DCM为橙红色光发射层的掺杂剂。
5.彩色显示板的方法获得全色OLED显示器的方法有三种:(1)发光层加滤色片。
这是获得全色显示最简单的方法,它是在研发LCD和CCD时形成的一种成熟的滤色片技术。
(2)采用红绿蓝三种EL发光材料,因此发光层为三层结构。
(3)采用蓝色EL发光材料,及光致发光的颜色转换材料获得全色显示。
除蓝色外,再由蓝色光通过激发光致发光材料分别获得绿色和红色光。
这种方法的优点是效率高,可不再使用滤色片。
滤色片效率低,大致要浪费三分之二的发射光。
6. 无源矩阵驱动方式平板显示的驱动电路与LCD一样,可分为无源和有源驱动两类,即直接寻址和薄膜晶体管(TFT)矩阵寻址两类。
前者使用普通的矩阵交叉屏,在ITO电极Xi加上正电压,金属电极Yj加上负电压,则在其交叉点像元(Xi,Yj)上即能得到发光(如图所示的一个交叉像元);后者要求每一个发光单元都由TFT寻址独立控制,工艺非常复杂。
无源矩阵驱动的扫描原理如图5所示。
其基本过程是,对某一行需要发光像元的相应列都加上正电压,不需要发光像元的相应列都接地,当该行电极接地时则该行需要发光的像元都能发光而其他的像元都不发光。
如此逐行扫描,就可得到所需显示的图像。
7. 有源矩阵驱动方式OLED固然在轻薄、省电和文字辨识上有利,但在高分辨率上有相当程度的困难,若无法及时解决,将丧失在移动电话手机逐鹿的最佳机会。
TFT驱动技术在彩色有机电致发光显示器件的改进应用(与LCD中的TFT驱动不同的是其双晶体管的形式),将克服简单阵列驱动的局限,使得彩色有机电致发光显示的分辨率和显示屏尺寸都将会有很大的提高,为彩色有机电致发光显示器件向高清晰度、大尺寸化方向发展奠定了基础。
而LTPS所提供的TFT主动矩阵驱动以及驱动电路和TFT可同时整合制造,恰可维持轻薄化优势情形下并解决上述分辨率的问题。
LTPS俨然变成横跨小尺寸LCD和OLED的共同必要技术,可以使2.5寸的面板具备200ppi的高分辨率。
所以O LED的发展需要低温多晶硅强化其驱动电路[8]。
图 6为几种有源矩阵驱动方式的TFT结构图。
从长远的观点来看,主动式OLED为未来的主流。
随着LTPS技术的日趋成熟,主动式OLED也将逐渐成熟。
8.OLED的技术优势与液晶显示相比,这种全新的显示技术具有更薄更轻、主动发光、广视角、高清晰、响应快速、低能耗、低温、抗震性能优异、潜在的低制造成本、柔性和环保设计等等。
可以说OLED具备了信息显示和器件制造所要求的几乎所有优异特征,被业界公认为是最理想和最具发展前景的下一代显示技术。
