安川伺服使用手册珊华电子科技（上海）有限公司 2011年3月目 录第一章 安川伺服简介1.1产品的确认1.2产品的型号第二章 安川伺服接插件2.1 S-II系列（3kw、15kw）2.2 S-V系列 （400w、750w）第三章 安川伺服调试3.1 主要的参数3.2 两主轴同步性第四章 安川伺服常见报警处理4.1 常见的报警4.2 处理方法第五章 安川伺服的安装5.1 伺服电机安装事项5.2 伺服驱动器安装事项第一章 安川伺服简介1.1 产品的确认1.1.1 产品的确认事项产品到货后，请就以下项目进行确认。
在以上各项的确认中, 如发现有不妥之处, 请及时与所购地的销售店或本公司的销售处联系。
1.1.2 伺服电机的铭牌确认项目备注到货产品是否与您订购的产品型号相符？ 请通过伺服电机、SERVOPACK( 伺服单元) 的铭牌的“型号”栏进行确认( 请参照下一项以后的说明)。
伺服电机的旋转轴是否运行顺利? 能用手轻轻转动则属正常。
但是“带制动器的电机”则不转动。
是否有损坏的地方？ 请查看整个外表，检查是否有因运输等引起的损伤。
其中生产编号中的第三、四位是年份，第五位是月份。
例如：DD 996 456789001299年 6月（其它英文字母代表：X-10月份、Y-11月份、Z-12月份）1.2 产品的型号1.2.1 S-II系列伺服电机：伺服驱动器：1.2.2 S-V系列伺服电机：伺服驱动器：第二章 安川伺服接插件2.1 S-II系列（3kw、15kw）3KW伺服电机型号：SGMGH-30ACA61电机侧编码器接插件：L形插头 MS3108B20-29S电缆夹 MS3057-12A电机侧动力接插件：L形插头 MS3108B22-22S电缆夹 MS3057-12A驱动器型号：SGDM-30ADA驱动器侧（CN2）编码器接插件：55100-0670**驱动器侧（CN1）50芯I/O接插件：连接器 10150-3000PE**壳体 10350-52A0-008**15KW伺服电机型号：SGMGH-1EACA61电机侧编码器接插件：L形插头 MS3108B20-29S电缆夹 MS3057-12A电机侧动力接插件：L形插头 MS3108B32-17S电缆夹 MS3057-20A驱动器型号：SGDM-1EADA驱动器侧（CN2）编码器接插件：55100-0670**驱动器侧（CN1）50芯I/O接插件：连接器 10150-3000PE**壳体 10350-52A0-008**2.2 S-V系列 （400w、750w）400W 伺服电机型号：SGMJV-04AAA61电机侧编码器接插件：插头54346-0070****插针56161-8081****电机侧动力接插件：J27-06FMH-7KL-1M-CF**（套件：包含插头、插针） 插头插针驱动器型号：SGDV-2R8A01A驱动器侧（CN2）编码器接插件：55100-0670**驱动器侧（CN1）50芯I/O接插件：连接器 10150-3000PE**壳体 10350-52A0-008**750W 伺服电机型号：SGMJV-08AAA61电机侧编码器接插件：插头54346-0070****插针56161-8081****电机侧动力接插件：J37-06FMH-7KL-1M-CF**（套件：包含插头、插针） 插头插针驱动器型号：SGDV-5R5A01A驱动器侧（CN2）编码器接插件：55100-0670**驱动器侧（CN1）50芯I/O接插件：连接器 10150-3000PE**壳体 10350-52A0-008**第三章 安川伺服调试3.1 主要的参数1）PN000 控制模式选择最主要是第1位（速度、位置控制方式的选择）2）PN100 速度环增益在速度控制，增加设定值可以提高响应性3）PN101 速度环积分时间参数降低设定值可以提高响应性4）PN102 位置环增益在位置控制，增加设定值可以提高响应性5）PN103 转动惯量比最好能设定为与机械惯量实际越接近越好6）PN110 在线自动调谐类开关如果负载基本不变的话，需要把第0位，改成2-不调谐。
功能说明高性能化功能在机械的固有振动频率较低时，通过将机械系模型化补偿其滞后，从而抑制其振动。
利用该功能，可缩短低刚性机械的整定时间。
与机械的驱动系发生振动时，利用观测控制使其减低，实现高伺服增益的驱动。
通过该功能，改善伺服特性。
当机械产生高频共振音时，设定与机械系共振频率一致的振动泸波器，从而抑制共振。
由于轴共振引起伺服系起振时，通过转矩指令泸波器抑制轴共振。
由于采用了速度观测，实现了低速下的平滑运转和定位整定时间的缩短。
为改善电机加减速运转时的过渡特性，速度环的P1（比例积分）控制和P（比例）控制可切换。
从而抑制过调和欠调。
因加入了前馈补偿，从而缩短了定位时间。
当欲缩短定位时间时，可根据负载条件使用。
使用速度控制时，有时即使速度指令为“0”，由于漂移亦会产生移动。
零箝位动作就是与速度指令低于设定值时，经位置环将伺服锁定而使其停转的功能。
功能简单设定功能连接即动，简单设定。
由于惯量恒定精度的提高，所以无需调整伺服增益。
伺服驱动器判断伺服电机的功率、规格、无需设定电机参数，当连接不适用电机时，有报警显示。
可监控转矩指令的有效转矩运算值。
可监控再生电力的负载率。
累积负载率再生负载率80%50%再生过载报警前，可预先发出信号。
避免不经意间改写用户参数。
标准配备计算机接口，可进行用户参数的设定，速度转矩指令，监控波形的描绘及1：N通讯（N=14）。
无需输入指令，使用手操器亦可操作电机运行，便于试运转。
即使电源掉电，亦可记忆10次过去发生的报警，便于故障判断。
灵活应用功能通过与上位控制器之间的输入输出信号的分配，在9个信号中可进行3类选择。
在码盘的原点脉冲位置定位停。
用于电机轴和机械位置的匹配。
除可分别使用位置，速度及转矩控制外，亦可进行各控制模式的切换。
限制通过电机的最大电流，抑制过大的转矩的产生，应用于防止机械损坏。
可使用绝对值编码器。
使用了绝对值编码器，将无需原点复位动作，断电复位后，可即时起动。
YSKAWA安川∑Ⅱ数字交流伺服 安装调试说明书 （２００４．７版本） 目 录 １． 安川连接示意图 ２． 通电前的检查 ３． 通电时的检查 ４． 安川伺服驱动器的参数设定 ５． 安川伺服驱动器的伺服增益调整 １． 安川连接示意图 重要提示： 由于电机和编码器是同轴连接，因此，在电机轴端安装带轮或连轴器时，请勿敲击。
否则，会损坏编码器。
（此种 情况，不在安川的保修范围！） ２． 通电前的检查 １） 确认安川伺服驱动器和电机插头的连接，相序是否正确： Ａ．ＳＧＭＧＨ电机，不带刹车制动器的连接： 伺服驱动器 电机插头 Ｕ Ａ Ｖ Ｂ Ｗ Ｃ 接地 Ｄ Ｂ．ＳＧＭＧＨ电机 ０．５ＫＷ－４．４ＫＷ，带刹车制动器电机的连接： 伺服驱动器 电机插头 Ｕ Ａ Ｖ Ｂ Ｗ Ｃ 接地 Ｄ 刹车电源 Ｅ 刹车电源 Ｆ 刹车电源为： ＤＣ９０Ｖ （无极性） Ｃ． ＳＧＭＧＨ电机５．５ＫＷ－１５ＫＷ，带刹车制动器电机的连接： 伺服驱动器 电机插头 Ｕ Ａ Ｖ Ｂ Ｗ Ｃ 接地 Ｄ 电机制动器插头 刹车电源 Ａ 刹车电源 Ｂ 刹车电源为： ＤＣ９０Ｖ （无极性） 注： １．相序错误，通电时会发生电机抖动现象。
２．相线与“接地”短路，会发生过载报警。
２）确认安川伺服驱动器ＣＮ２和伺服电机编码器联接正确， 接插件螺丝拧紧。
３）确认伺服驱动器ＣＮ１和数控系统的插头联接正确， 接插件螺丝拧紧。
３．通电时的检查 １） 确认三相主电路输入电压在２００Ｖ－２２０Ｖ范围内。
建议用户选用３８０Ｖ／２００Ｖ的三相伺服变压器。
２）确认单相辅助电路输入电压在２００Ｖ－２２０Ｖ范围内。
４．安川伺服驱动器的参数设定 安川伺服驱动器参数，操作方法如下：（１）参数密码设定； （２）用户参数和功能参数的设定； １）参数密码设定 为防止任意修改参数，将“Ｆｎ０１０”辅助功能参数，设定： ・ “００００” 允许改写 ＰｎＸＸＸ 的用户参数，及部分辅助功能“ＦｎＸＸＸ”参数。
安川伺服使用手册珊华电子科技（上海）有限公司 2011年3月目 录第一章 安川伺服简介1.1产品的确认1.2产品的型号第二章 安川伺服接插件2.1 S-II系列（3kw、15kw）2.2 S-V系列 （400w、750w）第三章 安川伺服调试3.1 主要的参数3.2 两主轴同步性第四章 安川伺服常见报警处理4.1 常见的报警4.2 处理方法第五章 安川伺服的安装5.1 伺服电机安装事项5.2 伺服驱动器安装事项第一章 安川伺服简介1.1 产品的确认1.1.1 产品的确认事项产品到货后，请就以下项目进行确认。
在以上各项的确认中, 如发现有不妥之处, 请及时与所购地的销售店或本公司的销售处联系。
1.1.2 伺服电机的铭牌确认项目备注到货产品是否与您订购的产品型号相符？ 请通过伺服电机、SERVOPACK( 伺服单元) 的铭牌的“型号”栏进行确认( 请参照下一项以后的说明)。
伺服电机的旋转轴是否运行顺利? 能用手轻轻转动则属正常。
但是“带制动器的电机”则不转动。
是否有损坏的地方？ 请查看整个外表，检查是否有因运输等引起的损伤。
其中生产编号中的第三、四位是年份，第五位是月份。
例如：DD 996 456789001299年 6月（其它英文字母代表：X-10月份、Y-11月份、Z-12月份）1.2 产品的型号1.2.1 S-II系列伺服电机：伺服驱动器：1.2.2 S-V系列伺服电机：伺服驱动器：第二章 安川伺服接插件2.1 S-II系列（3kw、15kw）3KW伺服电机型号：SGMGH-30ACA61电机侧编码器接插件：L形插头 MS3108B20-29S电缆夹 MS3057-12A电机侧动力接插件：L形插头 MS3108B22-22S电缆夹 MS3057-12A驱动器型号：SGDM-30ADA驱动器侧（CN2）编码器接插件：55100-0670**驱动器侧（CN1）50芯I/O接插件：连接器 10150-3000PE**壳体 10350-52A0-008**15KW伺服电机型号：SGMGH-1EACA61电机侧编码器接插件：L形插头 MS3108B20-29S电缆夹 MS3057-12A电机侧动力接插件：L形插头 MS3108B32-17S电缆夹 MS3057-20A驱动器型号：SGDM-1EADA驱动器侧（CN2）编码器接插件：55100-0670**驱动器侧（CN1）50芯I/O接插件：连接器 10150-3000PE**壳体 10350-52A0-008**2.2 S-V系列 （400w、750w）400W 伺服电机型号：SGMJV-04AAA61电机侧编码器接插件：插头54346-0070****插针56161-8081****电机侧动力接插件：J27-06FMH-7KL-1M-CF**（套件：包含插头、插针） 插头插针驱动器型号：SGDV-2R8A01A驱动器侧（CN2）编码器接插件：55100-0670**驱动器侧（CN1）50芯I/O接插件：连接器 10150-3000PE**壳体 10350-52A0-008**750W 伺服电机型号：SGMJV-08AAA61电机侧编码器接插件：插头54346-0070****插针56161-8081****电机侧动力接插件：J37-06FMH-7KL-1M-CF**（套件：包含插头、插针） 插头插针驱动器型号：SGDV-5R5A01A驱动器侧（CN2）编码器接插件：55100-0670**驱动器侧（CN1）50芯I/O接插件：连接器 10150-3000PE**壳体 10350-52A0-008**第三章 安川伺服调试3.1 主要的参数1）PN000 控制模式选择最主要是第1位（速度、位置控制方式的选择）2）PN100 速度环增益在速度控制，增加设定值可以提高响应性3）PN101 速度环积分时间参数降低设定值可以提高响应性4）PN102 位置环增益在位置控制，增加设定值可以提高响应性5）PN103 转动惯量比最好能设定为与机械惯量实际越接近越好6）PN110 在线自动调谐类开关如果负载基本不变的话，需要把第0位，改成2-不调谐。
YSKAWA安川∑Ⅱ数字交流伺服 安装调试说明书 （２００４．７版本） 目 录 １． 安川连接示意图 ２． 通电前的检查 ３． 通电时的检查 ４． 安川伺服驱动器的参数设定 ５． 安川伺服驱动器的伺服增益调整 １． 安川连接示意图 重要提示： 由于电机和编码器是同轴连接，因此，在电机轴端安装带轮或连轴器时，请勿敲击。
否则，会损坏编码器。
（此种 情况，不在安川的保修范围！） ２． 通电前的检查 １） 确认安川伺服驱动器和电机插头的连接，相序是否正确： Ａ．ＳＧＭＧＨ电机，不带刹车制动器的连接： 伺服驱动器 电机插头 Ｕ Ａ Ｖ Ｂ Ｗ Ｃ 接地 Ｄ Ｂ．ＳＧＭＧＨ电机 ０．５ＫＷ－４．４ＫＷ，带刹车制动器电机的连接： 伺服驱动器 电机插头 Ｕ Ａ Ｖ Ｂ Ｗ Ｃ 接地 Ｄ 刹车电源 Ｅ 刹车电源 Ｆ 刹车电源为： ＤＣ９０Ｖ （无极性） Ｃ． ＳＧＭＧＨ电机５．５ＫＷ－１５ＫＷ，带刹车制动器电机的连接： 伺服驱动器 电机插头 Ｕ Ａ Ｖ Ｂ Ｗ Ｃ 接地 Ｄ 电机制动器插头 刹车电源 Ａ 刹车电源 Ｂ 刹车电源为： ＤＣ９０Ｖ （无极性） 注： １．相序错误，通电时会发生电机抖动现象。
２．相线与“接地”短路，会发生过载报警。
２）确认安川伺服驱动器ＣＮ２和伺服电机编码器联接正确， 接插件螺丝拧紧。
３）确认伺服驱动器ＣＮ１和数控系统的插头联接正确， 接插件螺丝拧紧。
３．通电时的检查 １） 确认三相主电路输入电压在２００Ｖ－２２０Ｖ范围内。
建议用户选用３８０Ｖ／２００Ｖ的三相伺服变压器。
２）确认单相辅助电路输入电压在２００Ｖ－２２０Ｖ范围内。
４．安川伺服驱动器的参数设定 安川伺服驱动器参数，操作方法如下：（１）参数密码设定； （２）用户参数和功能参数的设定； １）参数密码设定 为防止任意修改参数，将“Ｆｎ０１０”辅助功能参数，设定： ・ “００００” 允许改写 ＰｎＸＸＸ 的用户参数，及部分辅助功能“ＦｎＸＸＸ”参数。

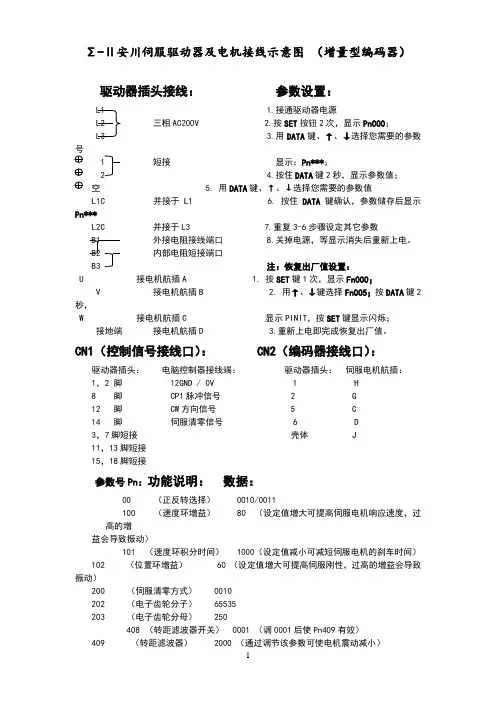

Σ-Ⅱ安川伺服驱动器及电机接线示意图（增量型编码器）驱动器插头接线：参数设置：L1 1.接通驱动器电源L2 三相AC200V 2.按SET按钮2次，显示Pn000；L3 3.用DATA键、↑、↓选择您需要的参数1 短接显示：Pn***；2 4.按住DATA键2秒，显示参数值；空 5. 用DATA键、↑、↓选择您需要的参数值L1C 并接于L1 6. 按住DATA键确认，参数储存后显示Pn***L2C 并接于L3 7.重复3-6步骤设定其它参数B1 外接电阻接线端口 8.关掉电源，等显示消失后重新上电。
B2 内部电阻短接端口B3 注：恢复出厂值设置：U 接电机航插A 1. 按SET键1次，显示Fn000；V 接电机航插B 2. 用↑、↓键选择Fn005；按DATA键2秒，W 接电机航插C 显示PINIT，按SET键显示闪烁；接地端接电机航插D 3.重新上电即完成恢复出厂值。
CN1（控制信号接线口）： CN2（编码器接线口）：驱动器插头：电脑控制器接线端：驱动器插头：伺服电机航插：1，2 脚 12GND / 0V 1 H8 脚 CP1脉冲信号 2 G12 脚 CW方向信号 5 C14 脚伺服清零信号 6 D3，7脚短接壳体 J11，13脚短接15，18脚短接参数号Pn：功能说明：数据：00（正反转选择） 0010/0011100（速度环增益） 80 （设定值增大可提高伺服电机响应速度，过高的增益会导致振动）101（速度环积分时间） 1000（设定值减小可减短伺服电机的刹车时间）102 （位置环增益） 60 （设定值增大可提高伺服刚性，过高的增益会导致振动）200 （伺服清零方式） 0010202 （电子齿轮分子） 65535203 （电子齿轮分母） 250408（转距滤波器开关） 0001 （调0001后使Pn409有效）409 （转距滤波器） 2000 （通过调节该参数可使电机震动减小）50A （输入信号选择1） 8170 （务必设定成8170）50B （输入信号选择2） 6548 （务必设定成6548）600 (再生电阻容量) 12 （单位：10W 外接电阻时设定）。
安川伺服参数设定说明安川伺服与新代连接参数设定说明注：对于新购买的伺服驱动器，最好先初始化参数。
参数初始化指令（fn005），必须在伺服off的状态下执行,重启生效。
一、安川σ-II系列伺服驱动器参数设置参数编号说明pn000控制模式pn100pn101pn102pn200pn201pn202pn203pn401pn408速度回路增益积分常数位置回路增益初始值设定值00004020004000006050备注0000→速度模式（模拟量指令）0010→位置模式（根据机台实际设定）（根据机台实际设定）1500（根据机台实际设定）0001→正转脉波列+反转脉波列00040004-----a相+b相3000850w 及以上电机（与系统参数61-63一致）（2048）(750w电机)（与系统参数61-63一致）位置控制指令型态0000马达一回转输出脉波数电子齿轮比(分子)电子齿轮比(分母)转矩指今滤波时间参数32768850w及以上电机（1）(750w电机)3000850w及以上电机（1）(750w 电机)建议先使用默认值调试，再根据实际需要做调整建议先使用默认值调试，再根据实际需要做调整共震率波功能000020000000pn409共震率波频率pn50a正转行程极限pn50b 反转行程极限2000建议先使用默认值调试，再根据实际需要做调整2100→打开正转禁止保护功能81008100→关闭正转禁止保护功能8170→伺服内部提供24v654836543→打开反转禁止保护功能6548→关闭反转禁止保护功能设低增益等级做自动调整抓惯量2100fn00165434自动调谐刚性设定二、安川σ-v系列伺服驱动器参数设定参数号：pn000pn00bpn100pn101pn102pn200pn212描述控制模式电源设定速度回路增益速度回路积分时间位置回路增益脉冲命令输入信号类型电机一转输出脉冲数电子齿轮比（分子）初始值设定值0000默认三相402000400000备注00100010→ 位置模式0001→ 三相电源0101→ 单相电源0100（根据机器的实际设置）003.0（根据机器的实际设置）0060（根据机器的实际设置）00040001-----CW+CCW，正逻辑0004-----a相+B相1250850w及以上电机（符合系统参数61-63）（2048）（750W电机）（符合系统参数61-63）pn20e262144850w及以上电机（09系列）（1）（750W电机）（08系列）pn210电子齿轮比（分母）1250850w及以上电机（09系列）（1）（750W电机）（08系列）Pn401pn408pn409扭矩是指滤波时间参数公共地震率波函数公共地震率波频率100000050000，建议先用默认值进行调试，然后根据实际需要进行调整0000，建议先用默认值进行调试，然后根据实际需要调整5000，建议先使用默认值进行调试，然后根据实际需要调整2100→ 打开向前旋转禁止保护功能81008100→ 关闭前向旋转禁止保护功能8170→ 在伺服电机内部提供24v654814006543→ 打开反转禁止保护功能6548→ 关闭反转禁止保护功能，自由调节功能无效，设置有效的pn50a正向旋转行程限制2100pn50bpn170fn001反向旋转行程限制调整自由开关自动调谐刚度设置6543140140003设置自动调整的低增益水平抓取惯性备注：将制动器设置pn50e设置为0000pn50f使用cn1-25/cn1-26输出/bk信号设0100使用cn1-27/cn1-28输出/BK信号设置0200，使用cn1-29/cn1-30输出/BK信号设置0300。
安川伺服驱动器说明书安川伺服设定安川伺服驱动器参数表发布: 2009-07-23 22:05:08 | 阅读: 841次[收藏] [打印]安川伺服驱动器和凯恩帝数控系统相配时，只需设定以下参数(见参数表); 其余参数, 一般情况下, 不用修改。
Pn000 功能选择n.0010(设定值) 第0位：设定电机旋转方向; 设“1”改变电机旋转反向。
第1位：设定控制方式为:“1”位置控制方式。
Pn200 指令脉冲输入方式功能选择n.0101(设定值) “1”正反双路脉冲指令(正逻辑电平)(设定从控制器送给驱动器的指令脉冲的类型)Pn202 电子齿轮比(分子) Pn203 电子齿轮比(分母)根据不同螺距的丝杆与带轮比计算确定，计算方法如下：Pn202/Pn203=编码器条纹数(32768)X4 / 丝杠螺距×带轮比×1000 参数设置范围: 1/100≤分子/分母≤100注：1. KND 系统内的电子齿轮比需设置为：CMR/CMD=1：1 (确保0.001 的分辨率) ；2. 如果是数控车床,X 轴用直径编程, 则以上计算公式中, 分母还应乘以2，即：丝杠螺距×带轮比×1000×2。
Pn50A 功能选择n.8100(设定值) 1-使用/S-ON 信号(伺服启动信号) 。
4-伺服驱动器上, “正向超程功能无效”。
Pn50B 功能选择n.6548(设定值) 1-伺服驱动器上, “负向超程功能无效”。
Pn50E 功能选择n.0000(设定值) 配KND 系统时, 设置为“0000”，详细见安川手册Pn50F 功能选择n.0200(设定值) 3-伺服驱动器上,CN1 插头的27 和28 脚用作控制刹车用的24V 中间继电器的控制信号/BK。
(注：当电机带刹车时需设置)Pn506 伺服关时，在电机停止情况下，刹车延时时间根据具体要求设定注:设定单位以“10ms ”为单位。
注意事项：在接线调试之前，请仔细阅读产品使用说明书，说明书要以电机型号和伺服驱动器型号相对应来阅读，要基本了解伺服驱动器控制面板按
键的操作以及每个参数的具体说明和参数保存方法，同时还要保证电
机与伺服驱动器的接线是否合乎电气规则，要彻底防止有短路，开路，
欠压，过压的事情发生。
初步调试时注意事项：第一次调试时，要确保电机在无负载状态下进行，以免调
试时损坏其他机械零件，调试时可以让电工将所有线连接
好之后，在将我们公司的控制器与您的伺服驱动器连接
好。
最后在接通总开关电源给控制器和驱动器上电，在上
电后如果控制器和伺服驱动器面板都没显示，可能是线路
问题，断电马上核对。
在伺服驱动器上电显示无报警工作状态下进行以下参数设置：
按照下表设置参数
1.参数设置好之后请一定将参数保存好，以免驱动器掉电发生数据丢失。
2.注意：在没有报警和任何异常情况后，内部伺服使能（SON）会使电机处于自锁状态，此时主轴用手是无法扭动的。
3.最后可以用2011送料控制器进行调试，初步调试时可以用面板上的手动按钮来驱动电机的启动，如手动正反转控制键可以驱动电机正反启动，表示调试成功。
4.具体转速，精度，和距离的参数设置请自己参考现场机械传动装置来设置。
5.以上参数的设置只是使伺服驱动器和2011送料控制器工作而设
定的一些基本参数，不能一次性保证可以完全使电机工作起来，需要现场逐步调试来修改参数才能达到最终效果。
如果有问题可及时与我们联系和伺服驱动器厂家来联系。
精敏数字机器公司技术支持：严工
电话：。
资料编号SICP S800000 45C用户手册设计²维护篇模拟量电压²脉冲序列指令型/旋转型©-V系列伺服单元SGDV伺服电机SGMJV/SGMAV/SGMPS/SGMGV/SGMSV/SGMCSAC伺服驱动器概要面板操作器接线和连接试运行运行调整辅助功能(Fn□□□监视显示(Un□□□全闭环控制故障诊断附录版权所有© 2007 株式会社安川电机未经本公司的书面许可,禁止转载或复制本书的部分或全部内容。
iii请事先务必阅读本手册是对©-V 系列伺服单元的设计、维护所需的信息进行说明的手册。
进行设计、维护时,请务必参照本手册,正确进行作业。
请妥善保管本手册,以便在需要时可以随时查阅。
除本手册外,请根据使用目的阅读下页所示的相关资料。
本手册使用的基本术语如无特别说明,本手册使用以下术语。
关于重要说明对于需要特别注意的说明,标示了以下符号。
本手册的书写规则在本手册中,反信号名(L 电平时有效的信号通过在信号名前加(/来表示。
<例>S-ON 书写为/S-ON。
基本术语意义伺服电机©-V 系列的SGMJV、SGMAV、SGMPS、SGMGV、SGMSV、SGMCS (直接驱动型伺服电机伺服单元©-V 系列的SGDV 型伺服放大器伺服驱动器伺服电机与伺服放大器的配套伺服系统由伺服驱动器和上位装置以及外围装置配套而成的一套完整的伺服控制系统模拟量²脉冲型伺服单元的接口规格为模拟量电压²脉冲序列指令型M-ⅠⅠ型伺服单元的接口规格为MECHATROLINK-II 通信指令型²表示说明中特别重要的事项。
也表示可能会引起警报等,但还不至于造成装置损坏的轻度注意事项。
iv©-V 系列的相关资料请根据使用目的,阅读所需的资料。
资料名称机型和外围设备的选型想了解额定值与特性进行系统设计进行柜内安装与接线进行试运行进行试运行²伺服调整进行维护和检查©-V 系列用户手册设定篇旋转型(资料编号∶ SICPS80000043AC 伺服驱动器©-V 系列综合样本(资料编号∶ KACPS80000042©-V 系列用户手册数字操作器操作篇(日文版(资料编号∶ SIJPS80000055©-V 系列AC 伺服单元SGDV安全注意事项(资料编号∶ TOBPC71080010© 系列数字操作器安全注意事项(资料编号∶ TOBPC73080000AC 伺服电机安全注意事项(资料编号∶ TOBPC23020000v与安全有关的标记说明本手册根据与安全有关的内容,使用了下列标记。
YSKAWA安川∑Ⅱ数字交流伺服 安装调试说明书 （２００４．７版本） 目 录 １． 安川连接示意图 ２． 通电前的检查 ３． 通电时的检查 ４． 安川伺服驱动器的参数设定 ５． 安川伺服驱动器的伺服增益调整 １． 安川连接示意图 重要提示： 由于电机和编码器是同轴连接，因此，在电机轴端安装带轮或连轴器时，请勿敲击。
否则，会损坏编码器。
（此种 情况，不在安川的保修范围！） ２． 通电前的检查 １） 确认安川伺服驱动器和电机插头的连接，相序是否正确： Ａ．ＳＧＭＧＨ电机，不带刹车制动器的连接： 伺服驱动器 电机插头 Ｕ Ａ Ｖ Ｂ Ｗ Ｃ 接地 Ｄ Ｂ．ＳＧＭＧＨ电机 ０．５ＫＷ－４．４ＫＷ，带刹车制动器电机的连接： 伺服驱动器 电机插头 Ｕ Ａ Ｖ Ｂ Ｗ Ｃ 接地 Ｄ 刹车电源 Ｅ 刹车电源 Ｆ 刹车电源为： ＤＣ９０Ｖ （无极性） Ｃ． ＳＧＭＧＨ电机５．５ＫＷ－１５ＫＷ，带刹车制动器电机的连接： 伺服驱动器 电机插头 Ｕ Ａ Ｖ Ｂ Ｗ Ｃ 接地 Ｄ 电机制动器插头 刹车电源 Ａ 刹车电源 Ｂ 刹车电源为： ＤＣ９０Ｖ （无极性） 注： １．相序错误，通电时会发生电机抖动现象。
２．相线与“接地”短路，会发生过载报警。
２）确认安川伺服驱动器ＣＮ２和伺服电机编码器联接正确， 接插件螺丝拧紧。
３）确认伺服驱动器ＣＮ１和数控系统的插头联接正确， 接插件螺丝拧紧。
３．通电时的检查 １） 确认三相主电路输入电压在２００Ｖ－２２０Ｖ范围内。
建议用户选用３８０Ｖ／２００Ｖ的三相伺服变压器。
２）确认单相辅助电路输入电压在２００Ｖ－２２０Ｖ范围内。
４．安川伺服驱动器的参数设定 安川伺服驱动器参数，操作方法如下：（１）参数密码设定； （２）用户参数和功能参数的设定； １）参数密码设定 为防止任意修改参数，将“Ｆｎ０１０”辅助功能参数，设定： · “００００” 允许改写 ＰｎＸＸＸ 的用户参数，及部分辅助功能“ＦｎＸＸＸ”参数。
安川伺服驱动器说明书安川伺服驱动器是一种用于控制电机运动的装置，它能够将输入信号转化为电流输出，从而实现对电机的精准控制。
本文将对安川伺服驱动器的特性和使用方法进行详细介绍。
安川伺服驱动器具有高精度的位置控制能力。
它采用了先进的闭环控制算法，在运动控制过程中能够实时监测电机的位置，并根据设定的目标位置和速度进行调整，从而实现精确的位置控制。
这种高精度的控制能力可以广泛应用于机械加工、自动化生产线等领域。
安川伺服驱动器具有高速响应能力。
它能够快速响应输入信号的变化，并迅速调整输出电流，从而实现电机的快速启停和运动变速。
这种高速响应能力使得安川伺服驱动器在需要频繁变速和快速启停的应用中表现出色，例如印刷设备、包装机械等。
除了高精度和高速响应能力，安川伺服驱动器还具有较强的负载适应能力。
它能够根据负载的特性和要求，调整输出电流和扭矩，以实现对负载的精准控制。
这种负载适应能力使得安川伺服驱动器能够应对不同工况下的需求，提供稳定可靠的运动控制。
在使用安川伺服驱动器时，需要注意一些使用方法和注意事项。
首先，正确连接电源和信号线，确保电路连接正确可靠。
其次，根据实际需求设置合适的运动参数，例如速度、加速度、减速度等，以实现预期的运动效果。
此外，还需要定期检查和维护伺服驱动器，确保其正常运行和长期稳定性。
安川伺服驱动器是一种功能强大、性能优越的装置，它能够实现高精度、高速响应和负载适应的电机控制。
在工业自动化和机械控制领域，安川伺服驱动器被广泛应用，发挥着重要作用。
通过正确使用和维护安川伺服驱动器，可以提高生产效率、优化产品质量，实现更加精准和高效的运动控制。
