安川伺服调试说明书

安川伺服参数设定说明一、参数设置前的准备工作在进行参数设定之前，我们需要先了解一些基本的概念和参数含义，以便更好地理解和应用参数。

1.1速度环和位置环安川伺服驱动器中有两个重要的环称为速度环和位置环。

速度环控制驱动器的速度输出，而位置环控制驱动器的位置输出。

1.2速度环参数a)P增益：是速度环的比例增益，用于调节速度环的灵敏度。

b)I增益：是速度环的积分增益，用于调节速度环的稳定性。

c)D增益：是速度环的微分增益，用于调节速度环的响应速度。

1.3位置环参数a)P增益：是位置环的比例增益，用于调节位置环的灵敏度。

b)I增益：是位置环的积分增益，用于调节位置环的稳定性。

c)D增益：是位置环的微分增益，用于调节位置环的响应速度。

二、参数设定步骤进行安川伺服参数设定的一般步骤如下：2.1设置速度环参数a)调整P增益：从一个较小的值开始逐渐增大，直到达到理想的速度响应。

b)调整I增益：从一个较小的值开始逐渐增大，直到达到理想的速度稳定性。

c)调整D增益：根据实际应用需求进行微调，以达到更好的速度控制效果。

2.2设置位置环参数a)调整P增益：从一个较小的值开始逐渐增大，直到达到理想的位置响应。

b)调整I增益：从一个较小的值开始逐渐增大，直到达到理想的位置稳定性。

c)调整D增益：根据实际应用需求进行微调，以达到更好的位置控制效果。

2.3保存参数在完成参数设定后，需要将参数进行保存，以便下次使用时可以直接加载使用。

三、注意事项在进行安川伺服参数设定时，需要注意以下几点：3.1应用类型选择根据实际应用需求选择伺服驱动器的应用类型，包括位置控制、速度控制和力矩控制等。

3.2参数范围设置根据实际系统的特点和要求，设置参数的合理范围，避免参数设定过大或过小导致的系统不稳定。

3.3参数调整顺序在进行参数调整时，一般先调整速度环参数，再调整位置环参数。

因为速度环是位置环的基础，速度环参数设定好后再进行位置环参数的调整会更加方便和稳定。

YSKAWA安川∑Ⅱ数字交流伺服　安装调试说明书　 （２００４．７版本） 目 录 １．　安川连接示意图　２．　通电前的检查　３．　通电时的检查 ４．　安川伺服驱动器的参数设定　５．　安川伺服驱动器的伺服增益调整　１．　安川连接示意图　重要提示： 由于电机和编码器是同轴连接，因此，在电机轴端安装带轮或连轴器时，请勿敲击。

否则，会损坏编码器。

（此种　情况，不在安川的保修范围！）　２．　通电前的检查　１）　确认安川伺服驱动器和电机插头的连接，相序是否正确：　Ａ．ＳＧＭＧＨ电机，不带刹车制动器的连接： 伺服驱动器 电机插头　Ｕ Ａ Ｖ Ｂ Ｗ Ｃ 接地 Ｄ Ｂ．ＳＧＭＧＨ电机　０．５ＫＷ－４．４ＫＷ，带刹车制动器电机的连接：　伺服驱动器 电机插头　Ｕ Ａ Ｖ Ｂ Ｗ Ｃ　 接地 Ｄ　 刹车电源 Ｅ　 刹车电源 Ｆ 刹车电源为：　ＤＣ９０Ｖ　（无极性）　　Ｃ．　ＳＧＭＧＨ电机５．５ＫＷ－１５ＫＷ，带刹车制动器电机的连接：　伺服驱动器 电机插头　Ｕ Ａ Ｖ Ｂ Ｗ Ｃ　 接地 Ｄ　 电机制动器插头 刹车电源 Ａ 刹车电源 Ｂ 刹车电源为：　ＤＣ９０Ｖ　（无极性） 注：　１．相序错误，通电时会发生电机抖动现象。

　 ２．相线与“接地”短路，会发生过载报警。

　２）确认安川伺服驱动器ＣＮ２和伺服电机编码器联接正确，　 接插件螺丝拧紧。

　３）确认伺服驱动器ＣＮ１和数控系统的插头联接正确，　 接插件螺丝拧紧。

　３．通电时的检查　　１）　确认三相主电路输入电压在２００Ｖ－２２０Ｖ范围内。

　建议用户选用３８０Ｖ／２００Ｖ的三相伺服变压器。

　２）确认单相辅助电路输入电压在２００Ｖ－２２０Ｖ范围内。

　４．安川伺服驱动器的参数设定　安川伺服驱动器参数，操作方法如下：（１）参数密码设定；　（２）用户参数和功能参数的设定； １）参数密码设定　 为防止任意修改参数，将“Ｆｎ０１０”辅助功能参数，设定： ・　“００００”　允许改写　ＰｎＸＸＸ　的用户参数，及部分辅助功能“ＦｎＸＸＸ”参数。

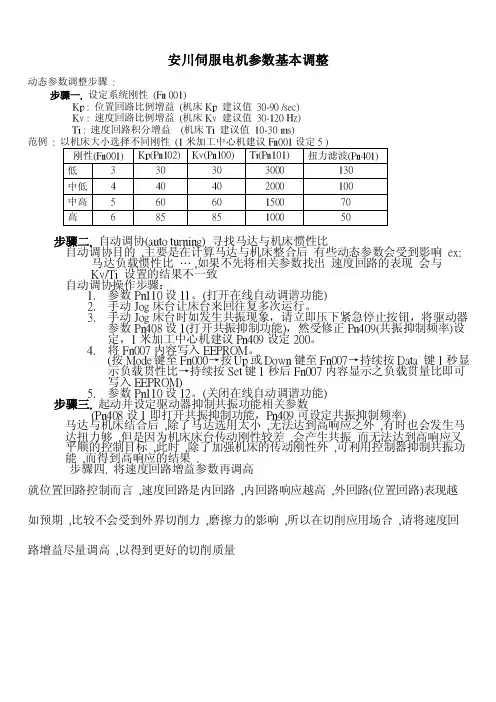

安川伺服电机参数基本调整动态参数调整步骤:步骤一.设定系统刚性(Fn 001)Kp : 位置回路比例增益(机床Kp 建议值30-90 /sec)Kv : 速度回路比例增益(机床Kv 建议值30-120 Hz)Ti : 速度回路积分增益(机床Ti 建议值10-30 ms)范例:步骤二. 自动调协(auto turning) 寻找马达与机床惯性比自动调协目的,主要是在计算马达与机床整合后有些动态参数会受到影响ex: 马达负载惯性比… ,如果不先将相关参数找出速度回路的表现会与Kv/Ti 设置的结果不一致自动调协操作步骤：1.参数Pn110设11。

(打开在线自动调谐功能)2.手动Jog床台让床台来回往复多次运行。

3.手动Jog床台时如发生共振现象，请立即压下紧急停止按钮，将驱动器参数Pn408设1(打开共振抑制功能)，然受修正Pn409(共振抑制频率)设定，1米加工中心机建议Pn409设定200。

4.将Fn007内容写入EEPROM。

(按Mode键至Fn000→按Up或Down键至Fn007→持续按Data 键1秒显示负载贯性比→持续按Set键1秒后Fn007内容显示之负载贯量比即可写入EEPROM)5.参数Pn110设12。

(关闭在线自动调谐功能)步骤三.起动并设定驱动器抑制共振功能相关参数(Pn408设1即打开共振抑制功能，Pn409可设定共振抑制频率) 马达与机床结合后,除了马达选用太小,无法达到高响应之外,有时也会发生马达扭力够,但是因为机床床台传动刚性较差,会产生共振而无法达到高响应又平顺的控制目标,此时,除了加强机床的传动刚性外,可利用控制器抑制共振功能,而得到高响应的结果 .步骤四. 将速度回路增益参数再调高就位置回路控制而言,速度回路是内回路,内回路响应越高,外回路(位置回路)表现越如预期,比较不会受到外界切削力,磨擦力的影响,所以在切削应用场合,请将速度回路增益尽量调高,以得到更好的切削质量YASKAWA伺服參數設定說明：备注: 1、带* 为驱动器必须设定的参数，马达才能正常运转！2、首先设置驱动器的电子齿轮比Pn202 / Pn203和需要马达转一圈回授的脉冲数Pn201 计算方法如下：通常新代控制器所设精度单位1um/Pules （可在系统参数17中设所需精度单位）通常新代控制器所设的倍频数是4 倍（可在系统参数81~100中所设轴卡的倍频）计算公式：电子齿轮比Pn202 / Pn203 = ﹝编码器的脉冲数× 4 ×M﹞÷( 负载转一圈移动量脉冲数×N )M和N是指马达和工作台传动侧的机械齿轮比新代系统参数61~63 = 马达转一圈回授的脉冲数Pn201 = 负载转一圈移动量脉冲数÷控制器内部所设的倍频4****** ex：******当螺杆的节距是10mm 马达选用C 型17比特采用直传连轴器那齿轮比计算如下：负载转一圈移动量脉冲数= 10mm÷1um/Pules =104 PulesM / N = 1 / 1Pn202 / Pn203 = (32768×4×1 ) ÷(104 ×1 ) = 8192 / 625Pn201 = 104 ÷ 4 = 2500 Pules2、设定上表中的驱动器参数，值为后面的设定值；Pn201、Pn202、Pn203为上面公式根据实际情况计算出来的值；Pn100、Pn101、Pn102先不修改数值，为出厂值；3、调整机台的刚性，先进行X、Y、Z 轴的来回运动，通过增大Fn001驱动器参数值，按加1数值增大；通常调节到机台出现震动或有声音后，降回原一级。

YSKAWA安川∑Ⅱ数字交流伺服　安装调试说明书　 （２００４．７版本） 目 录 １．　安川连接示意图　２．　通电前的检查　３．　通电时的检查 ４．　安川伺服驱动器的参数设定　５．　安川伺服驱动器的伺服增益调整　１．　安川连接示意图　重要提示： 由于电机和编码器是同轴连接，因此，在电机轴端安装带轮或连轴器时，请勿敲击。

否则，会损坏编码器。

（此种　情况，不在安川的保修范围！）　２．　通电前的检查　１）　确认安川伺服驱动器和电机插头的连接，相序是否正确：　Ａ．ＳＧＭＧＨ电机，不带刹车制动器的连接： 伺服驱动器 电机插头　 Ｕ Ａ Ｖ Ｂ Ｗ Ｃ 接地 Ｄ Ｂ．ＳＧＭＧＨ电机　０．５ＫＷ－４．４ＫＷ，带刹车制动器电机的连接：　伺服驱动器 电机插头　 Ｕ Ａ Ｖ Ｂ Ｗ Ｃ　 接地 Ｄ　 刹车电源 Ｅ　 刹车电源 Ｆ 刹车电源为：　ＤＣ９０Ｖ　（无极性）　　Ｃ．　ＳＧＭＧＨ电机５．５ＫＷ－１５ＫＷ，带刹车制动器电机的连接：　伺服驱动器 电机插头　 Ｕ Ａ Ｖ Ｂ Ｗ Ｃ　 接地 Ｄ　 电机制动器插头 刹车电源 Ａ 刹车电源 Ｂ 刹车电源为：　ＤＣ９０Ｖ　（无极性） 注：　１．相序错误，通电时会发生电机抖动现象。

　 ２．相线与“接地”短路，会发生过载报警。

　２）确认安川伺服驱动器ＣＮ２和伺服电机编码器联接正确，　 接插件螺丝拧紧。

　３）确认伺服驱动器ＣＮ１和数控系统的插头联接正确，　 接插件螺丝拧紧。

　３．通电时的检查　　１）　确认三相主电路输入电压在２００Ｖ－２２０Ｖ范围内。

　建议用户选用３８０Ｖ／２００Ｖ的三相伺服变压器。

　２）确认单相辅助电路输入电压在２００Ｖ－２２０Ｖ范围内。

　４．安川伺服驱动器的参数设定　安川伺服驱动器参数，操作方法如下：（１）参数密码设定；　（２）用户参数和功能参数的设定； １）参数密码设定　 为防止任意修改参数，将“Ｆｎ０１０”辅助功能参数，设定： ·　“００００”　允许改写　ＰｎＸＸＸ　的用户参数，及部分辅助功能“ＦｎＸＸＸ”参数。

YSKAWA安川∑Ⅱ数字交流伺服　安装调试说明书　 （２００４．７版本） 目 录 １．　安川连接示意图　２．　通电前的检查　３．　通电时的检查 ４．　安川伺服驱动器的参数设定　５．　安川伺服驱动器的伺服增益调整　１．　安川连接示意图　重要提示： 由于电机和编码器是同轴连接，因此，在电机轴端安装带轮或连轴器时，请勿敲击。

否则，会损坏编码器。

（此种　情况，不在安川的保修范围！）　２．　通电前的检查　１）　确认安川伺服驱动器和电机插头的连接，相序是否正确：　Ａ．ＳＧＭＧＨ电机，不带刹车制动器的连接： 伺服驱动器 电机插头　Ｕ Ａ Ｖ Ｂ Ｗ Ｃ 接地 Ｄ Ｂ．ＳＧＭＧＨ电机　０．５ＫＷ－４．４ＫＷ，带刹车制动器电机的连接：　伺服驱动器 电机插头　Ｕ Ａ Ｖ Ｂ Ｗ Ｃ　 接地 Ｄ　 刹车电源 Ｅ　 刹车电源 Ｆ 刹车电源为：　ＤＣ９０Ｖ　（无极性）　　Ｃ．　ＳＧＭＧＨ电机５．５ＫＷ－１５ＫＷ，带刹车制动器电机的连接：　伺服驱动器 电机插头　Ｕ Ａ Ｖ Ｂ Ｗ Ｃ　 接地 Ｄ　 电机制动器插头 刹车电源 Ａ 刹车电源 Ｂ 刹车电源为：　ＤＣ９０Ｖ　（无极性） 注：　１．相序错误，通电时会发生电机抖动现象。

　 ２．相线与“接地”短路，会发生过载报警。

　２）确认安川伺服驱动器ＣＮ２和伺服电机编码器联接正确，　 接插件螺丝拧紧。

　３）确认伺服驱动器ＣＮ１和数控系统的插头联接正确，　 接插件螺丝拧紧。

　３．通电时的检查　　１）　确认三相主电路输入电压在２００Ｖ－２２０Ｖ范围内。

　建议用户选用３８０Ｖ／２００Ｖ的三相伺服变压器。

　２）确认单相辅助电路输入电压在２００Ｖ－２２０Ｖ范围内。

　４．安川伺服驱动器的参数设定　安川伺服驱动器参数，操作方法如下：（１）参数密码设定；　（２）用户参数和功能参数的设定； １）参数密码设定　 为防止任意修改参数，将“Ｆｎ０１０”辅助功能参数，设定： ・　“００００”　允许改写　ＰｎＸＸＸ　的用户参数，及部分辅助功能“ＦｎＸＸＸ”参数。

安川伺服参数设定说明安川伺服与新代连接参数设定说明注：对于新购买的伺服驱动器，最好先初始化参数。

参数初始化指令（fn005），必须在伺服off的状态下执行,重启生效。

一、安川σ-II系列伺服驱动器参数设置参数编号说明pn000控制模式pn100pn101pn102pn200pn201pn202pn203pn401pn408速度回路增益积分常数位置回路增益初始值设定值00004020004000006050备注0000→速度模式（模拟量指令）0010→位置模式（根据机台实际设定）（根据机台实际设定）1500（根据机台实际设定）0001→正转脉波列+反转脉波列00040004-----a相+b相3000850w 及以上电机（与系统参数61-63一致）（2048）(750w电机)（与系统参数61-63一致）位置控制指令型态0000马达一回转输出脉波数电子齿轮比(分子)电子齿轮比(分母)转矩指今滤波时间参数32768850w及以上电机（1）(750w电机)3000850w及以上电机（1）(750w 电机)建议先使用默认值调试，再根据实际需要做调整建议先使用默认值调试，再根据实际需要做调整共震率波功能000020000000pn409共震率波频率pn50a正转行程极限pn50b 反转行程极限2000建议先使用默认值调试，再根据实际需要做调整2100→打开正转禁止保护功能81008100→关闭正转禁止保护功能8170→伺服内部提供24v654836543→打开反转禁止保护功能6548→关闭反转禁止保护功能设低增益等级做自动调整抓惯量2100fn00165434自动调谐刚性设定二、安川σ-v系列伺服驱动器参数设定参数号：pn000pn00bpn100pn101pn102pn200pn212描述控制模式电源设定速度回路增益速度回路积分时间位置回路增益脉冲命令输入信号类型电机一转输出脉冲数电子齿轮比（分子）初始值设定值0000默认三相402000400000备注00100010→ 位置模式0001→ 三相电源0101→ 单相电源0100（根据机器的实际设置）003.0（根据机器的实际设置）0060（根据机器的实际设置）00040001-----CW+CCW，正逻辑0004-----a相+B相1250850w及以上电机（符合系统参数61-63）（2048）（750W电机）（符合系统参数61-63）pn20e262144850w及以上电机（09系列）（1）（750W电机）（08系列）pn210电子齿轮比（分母）1250850w及以上电机（09系列）（1）（750W电机）（08系列）Pn401pn408pn409扭矩是指滤波时间参数公共地震率波函数公共地震率波频率100000050000，建议先用默认值进行调试，然后根据实际需要进行调整0000，建议先用默认值进行调试，然后根据实际需要调整5000，建议先使用默认值进行调试，然后根据实际需要调整2100→ 打开向前旋转禁止保护功能81008100→ 关闭前向旋转禁止保护功能8170→ 在伺服电机内部提供24v654814006543→ 打开反转禁止保护功能6548→ 关闭反转禁止保护功能，自由调节功能无效，设置有效的pn50a正向旋转行程限制2100pn50bpn170fn001反向旋转行程限制调整自由开关自动调谐刚度设置6543140140003设置自动调整的低增益水平抓取惯性备注：将制动器设置pn50e设置为0000pn50f使用cn1-25/cn1-26输出/bk信号设0100使用cn1-27/cn1-28输出/BK信号设置0200，使用cn1-29/cn1-30输出/BK信号设置0300。

安川伺服电机参数基本调整动态参数调整步骤:步骤一.设定系统刚性(Fn 001)Kp : 位置回路比例增益(机床Kp 建议值30-90 /sec)Kv : 速度回路比例增益(机床Kv 建议值30-120 Hz)Ti : 速度回路积分增益(机床Ti 建议值10-30 ms)范例:步骤二. 自动调协(auto turning) 寻找马达与机床惯性比自动调协目的,主要是在计算马达与机床整合后有些动态参数会受到影响ex: 马达负载惯性比… ,如果不先将相关参数找出速度回路的表现会与Kv/Ti 设置的结果不一致自动调协操作步骤：1.参数Pn110设11。

(打开在线自动调谐功能)2.手动Jog床台让床台来回往复多次运行。

3.手动Jog床台时如发生共振现象，请立即压下紧急停止按钮，将驱动器参数Pn408设1(打开共振抑制功能)，然受修正Pn409(共振抑制频率)设定，1米加工中心机建议Pn409设定200。

4.将Fn007内容写入EEPROM。

(按Mode键至Fn000→按Up或Down键至Fn007→持续按Data 键1秒显示负载贯性比→持续按Set键1秒后Fn007内容显示之负载贯量比即可写入EEPROM)5.参数Pn110设12。

(关闭在线自动调谐功能)步骤三.起动并设定驱动器抑制共振功能相关参数(Pn408设1即打开共振抑制功能，Pn409可设定共振抑制频率) 马达与机床结合后,除了马达选用太小,无法达到高响应之外,有时也会发生马达扭力够,但是因为机床床台传动刚性较差,会产生共振而无法达到高响应又平顺的控制目标,此时,除了加强机床的传动刚性外,可利用控制器抑制共振功能,而得到高响应的结果 .步骤四. 将速度回路增益参数再调高就位置回路控制而言,速度回路是内回路,内回路响应越高,外回路(位置回路)表现越如预期,比较不会受到外界切削力,磨擦力的影响,所以在切削应用场合,请将速度回路增益尽量调高,以得到更好的切削质量YASKAWA伺服參數設定說明：备注: 1、带* 为驱动器必须设定的参数，马达才能正常运转！2、首先设置驱动器的电子齿轮比Pn202 / Pn203和需要马达转一圈回授的脉冲数Pn201 计算方法如下：通常新代控制器所设精度单位1um/Pules （可在系统参数17中设所需精度单位）通常新代控制器所设的倍频数是4 倍（可在系统参数81~100中所设轴卡的倍频）计算公式：电子齿轮比Pn202 / Pn203 = ﹝编码器的脉冲数× 4 ×M﹞÷( 负载转一圈移动量脉冲数×N )M和N是指马达和工作台传动侧的机械齿轮比新代系统参数61~63 = 马达转一圈回授的脉冲数Pn201 = 负载转一圈移动量脉冲数÷控制器内部所设的倍频4****** ex：******当螺杆的节距是10mm 马达选用C 型17比特采用直传连轴器那齿轮比计算如下：负载转一圈移动量脉冲数= 10mm÷1um/Pules =104 PulesM / N = 1 / 1Pn202 / Pn203 = (32768×4×1 ) ÷(104 ×1 ) = 8192 / 625Pn201 = 104 ÷ 4 = 2500 Pules2、设定上表中的驱动器参数，值为后面的设定值；Pn201、Pn202、Pn203为上面公式根据实际情况计算出来的值；Pn100、Pn101、Pn102先不修改数值，为出厂值；3、调整机台的刚性，先进行X、Y、Z 轴的来回运动，通过增大Fn001驱动器参数值，按加1数值增大；通常调节到机台出现震动或有声音后，降回原一级。

安川伺服驱动器说明书安川伺服设定安川伺服驱动器参数表发布: 2009-07-23 22:05:08 | 阅读: 841次[收藏] [打印]安川伺服驱动器和凯恩帝数控系统相配时，只需设定以下参数(见参数表); 其余参数, 一般情况下, 不用修改。

Pn000 功能选择n.0010(设定值) 第0位：设定电机旋转方向; 设“1”改变电机旋转反向。

第1位：设定控制方式为:“1”位置控制方式。

Pn200 指令脉冲输入方式功能选择n.0101(设定值) “1”正反双路脉冲指令(正逻辑电平)(设定从控制器送给驱动器的指令脉冲的类型)Pn202 电子齿轮比(分子) Pn203 电子齿轮比(分母)根据不同螺距的丝杆与带轮比计算确定，计算方法如下：Pn202/Pn203=编码器条纹数(32768)X4 / 丝杠螺距×带轮比×1000 参数设置范围: 1/100≤分子/分母≤100注：1. KND 系统内的电子齿轮比需设置为：CMR/CMD=1：1 (确保0.001 的分辨率) ；2. 如果是数控车床,X 轴用直径编程, 则以上计算公式中, 分母还应乘以2，即：丝杠螺距×带轮比×1000×2。

Pn50A 功能选择n.8100(设定值) 1-使用/S-ON 信号(伺服启动信号) 。

4-伺服驱动器上, “正向超程功能无效”。

Pn50B 功能选择n.6548(设定值) 1-伺服驱动器上, “负向超程功能无效”。

Pn50E 功能选择n.0000(设定值) 配KND 系统时, 设置为“0000”，详细见安川手册Pn50F 功能选择n.0200(设定值) 3-伺服驱动器上,CN1 插头的27 和28 脚用作控制刹车用的24V 中间继电器的控制信号/BK。

(注：当电机带刹车时需设置)Pn506 伺服关时，在电机停止情况下，刹车延时时间根据具体要求设定注:设定单位以“10ms ”为单位。

安川伺服使用手册珊华电子科技（上海）有限公司 2011年3月目 录第一章 安川伺服简介1.1产品的确认1.2产品的型号第二章 安川伺服接插件2.1 S-II系列（3kw、15kw）2.2 S-V系列 （400w、750w）第三章 安川伺服调试3.1 主要的参数3.2 两主轴同步性第四章 安川伺服常见报警处理4.1 常见的报警4.2 处理方法第五章 安川伺服的安装5.1 伺服电机安装事项5.2 伺服驱动器安装事项第一章 安川伺服简介1.1 产品的确认1.1.1 产品的确认事项产品到货后，请就以下项目进行确认。

在以上各项的确认中, 如发现有不妥之处, 请及时与所购地的销售店或本公司的销售处联系。

1.1.2 伺服电机的铭牌确认项目备注到货产品是否与您订购的产品型号相符？ 请通过伺服电机、SERVOPACK( 伺服单元) 的铭牌的“型号”栏进行确认( 请参照下一项以后的说明)。

伺服电机的旋转轴是否运行顺利? 能用手轻轻转动则属正常。

但是“带制动器的电机”则不转动。

是否有损坏的地方？ 请查看整个外表，检查是否有因运输等引起的损伤。

其中生产编号中的第三、四位是年份，第五位是月份。

例如：DD 996 456789001299年 6月（其它英文字母代表：X-10月份、Y-11月份、Z-12月份）1.2 产品的型号1.2.1 S-II系列伺服电机：伺服驱动器：1.2.2 S-V系列伺服电机：伺服驱动器：第二章 安川伺服接插件2.1 S-II系列（3kw、15kw）3KW伺服电机型号：SGMGH-30ACA61电机侧编码器接插件：L形插头 MS3108B20-29S电缆夹 MS3057-12A电机侧动力接插件：L形插头 MS3108B22-22S电缆夹 MS3057-12A驱动器型号：SGDM-30ADA驱动器侧（CN2）编码器接插件：55100-0670**驱动器侧（CN1）50芯I/O接插件：连接器 10150-3000PE**壳体 10350-52A0-008**15KW伺服电机型号：SGMGH-1EACA61电机侧编码器接插件：L形插头 MS3108B20-29S电缆夹 MS3057-12A电机侧动力接插件：L形插头 MS3108B32-17S电缆夹 MS3057-20A驱动器型号：SGDM-1EADA驱动器侧（CN2）编码器接插件：55100-0670**驱动器侧（CN1）50芯I/O接插件：连接器 10150-3000PE**壳体 10350-52A0-008**2.2 S-V系列 （400w、750w）400W 伺服电机型号：SGMJV-04AAA61电机侧编码器接插件：插头54346-0070****插针56161-8081****电机侧动力接插件：J27-06FMH-7KL-1M-CF**（套件：包含插头、插针） 插头插针驱动器型号：SGDV-2R8A01A驱动器侧（CN2）编码器接插件：55100-0670**驱动器侧（CN1）50芯I/O接插件：连接器 10150-3000PE**壳体 10350-52A0-008**750W 伺服电机型号：SGMJV-08AAA61电机侧编码器接插件：插头54346-0070****插针56161-8081****电机侧动力接插件：J37-06FMH-7KL-1M-CF**（套件：包含插头、插针） 插头插针驱动器型号：SGDV-5R5A01A驱动器侧（CN2）编码器接插件：55100-0670**驱动器侧（CN1）50芯I/O接插件：连接器 10150-3000PE**壳体 10350-52A0-008**第三章 安川伺服调试3.1 主要的参数1）PN000 控制模式选择最主要是第1位（速度、位置控制方式的选择）2）PN100 速度环增益在速度控制，增加设定值可以提高响应性3）PN101 速度环积分时间参数降低设定值可以提高响应性4）PN102 位置环增益在位置控制，增加设定值可以提高响应性5）PN103 转动惯量比最好能设定为与机械惯量实际越接近越好6）PN110 在线自动调谐类开关如果负载基本不变的话，需要把第0位，改成2-不调谐。

注意事项：在接线调试之前，请仔细阅读产品使用说明书，说明书要以电机型号和伺服驱动器型号相对应来阅读，要基本了解伺服驱动器控制面板按
键的操作以及每个参数的具体说明和参数保存方法，同时还要保证电
机与伺服驱动器的接线是否合乎电气规则，要彻底防止有短路，开路，
欠压，过压的事情发生。

初步调试时注意事项：第一次调试时，要确保电机在无负载状态下进行，以免调
试时损坏其他机械零件，调试时可以让电工将所有线连接
好之后，在将我们公司的控制器与您的伺服驱动器连接
好。

最后在接通总开关电源给控制器和驱动器上电，在上
电后如果控制器和伺服驱动器面板都没显示，可能是线路
问题，断电马上核对。

在伺服驱动器上电显示无报警工作状态下进行以下参数设置：
按照下表设置参数
1.参数设置好之后请一定将参数保存好，以免驱动器掉电发生数据丢失。

2.注意：在没有报警和任何异常情况后，内部伺服使能（SON）会使电机处于自锁状态，此时主轴用手是无法扭动的。

3.最后可以用2011送料控制器进行调试，初步调试时可以用面板上的手动按钮来驱动电机的启动，如手动正反转控制键可以驱动电机正反启动，表示调试成功。

4.具体转速，精度，和距离的参数设置请自己参考现场机械传动装置来设置。

5.以上参数的设置只是使伺服驱动器和2011送料控制器工作而设
定的一些基本参数，不能一次性保证可以完全使电机工作起来，需要现场逐步调试来修改参数才能达到最终效果。

如果有问题可及时与我们联系和伺服驱动器厂家来联系。

精敏数字机器公司技术支持：严工
电话：。

资料编号SICP S800000 45C用户手册设计²维护篇模拟量电压²脉冲序列指令型/旋转型©-V系列伺服单元SGDV伺服电机SGMJV/SGMAV/SGMPS/SGMGV/SGMSV/SGMCSAC伺服驱动器概要面板操作器接线和连接试运行运行调整辅助功能(Fn□□□监视显示(Un□□□全闭环控制故障诊断附录版权所有© 2007 株式会社安川电机未经本公司的书面许可,禁止转载或复制本书的部分或全部内容。

iii请事先务必阅读本手册是对©-V 系列伺服单元的设计、维护所需的信息进行说明的手册。

进行设计、维护时,请务必参照本手册,正确进行作业。

请妥善保管本手册,以便在需要时可以随时查阅。

除本手册外,请根据使用目的阅读下页所示的相关资料。

本手册使用的基本术语如无特别说明,本手册使用以下术语。

关于重要说明对于需要特别注意的说明,标示了以下符号。

本手册的书写规则在本手册中,反信号名(L 电平时有效的信号通过在信号名前加(/来表示。

<例>S-ON 书写为/S-ON。

基本术语意义伺服电机©-V 系列的SGMJV、SGMAV、SGMPS、SGMGV、SGMSV、SGMCS (直接驱动型伺服电机伺服单元©-V 系列的SGDV 型伺服放大器伺服驱动器伺服电机与伺服放大器的配套伺服系统由伺服驱动器和上位装置以及外围装置配套而成的一套完整的伺服控制系统模拟量²脉冲型伺服单元的接口规格为模拟量电压²脉冲序列指令型M-ⅠⅠ型伺服单元的接口规格为MECHATROLINK-II 通信指令型²表示说明中特别重要的事项。

也表示可能会引起警报等,但还不至于造成装置损坏的轻度注意事项。

iv©-V 系列的相关资料请根据使用目的,阅读所需的资料。

资料名称机型和外围设备的选型想了解额定值与特性进行系统设计进行柜内安装与接线进行试运行进行试运行²伺服调整进行维护和检查©-V 系列用户手册设定篇旋转型(资料编号∶ SICPS80000043AC 伺服驱动器©-V 系列综合样本(资料编号∶ KACPS80000042©-V 系列用户手册数字操作器操作篇(日文版(资料编号∶ SIJPS80000055©-V 系列AC 伺服单元SGDV安全注意事项(资料编号∶ TOBPC71080010© 系列数字操作器安全注意事项(资料编号∶ TOBPC73080000AC 伺服电机安全注意事项(资料编号∶ TOBPC23020000v与安全有关的标记说明本手册根据与安全有关的内容,使用了下列标记。

YSKAWA安川∑Ⅱ数字交流伺服　安装调试说明书　 （２００４．７版本） 目 录 １．　安川连接示意图　２．　通电前的检查　３．　通电时的检查 ４．　安川伺服驱动器的参数设定　５．　安川伺服驱动器的伺服增益调整　 广州科沃—工控维修的１２０ ｗｗｗ．ｇｚｋｏｗｏ．ｃｏｍ１．　安川连接示意图　重要提示： 由于电机和编码器是同轴连接，因此，在电机轴端安装带轮或连轴器时，请勿敲击。

否则，会损坏编码器。

（此种　情况，不在安川的保修范围！）　２．　通电前的检查　１）　确认安川伺服驱动器和电机插头的连接，相序是否正确：　Ａ．ＳＧＭＧＨ电机，不带刹车制动器的连接： 伺服驱动器 电机插头　Ｕ Ａ Ｖ Ｂ Ｗ Ｃ 接地 Ｄ Ｂ．ＳＧＭＧＨ电机　０．５ＫＷ－４．４ＫＷ，带刹车制动器电机的连接：　伺服驱动器 电机插头　Ｕ Ａ Ｖ Ｂ Ｗ Ｃ　 接地 Ｄ　 刹车电源 Ｅ　 刹车电源 Ｆ 刹车电源为：　ＤＣ９０Ｖ　（无极性）　　Ｃ．　ＳＧＭＧＨ电机５．５ＫＷ－１５ＫＷ，带刹车制动器电机的连接：　伺服驱动器 电机插头　Ｕ Ａ Ｖ Ｂ Ｗ Ｃ　 接地 Ｄ　 电机制动器插头 刹车电源 Ａ 刹车电源 Ｂ 刹车电源为：　ＤＣ９０Ｖ　（无极性） 注：　１．相序错误，通电时会发生电机抖动现象。

　 ２．相线与“接地”短路，会发生过载报警。

　２）确认安川伺服驱动器ＣＮ２和伺服电机编码器联接正确，　 接插件螺丝拧紧。

　３）确认伺服驱动器ＣＮ１和数控系统的插头联接正确，　 接插件螺丝拧紧。

　３．通电时的检查　　１）　确认三相主电路输入电压在２００Ｖ－２２０Ｖ范围内。

　建议用户选用３８０Ｖ／２００Ｖ的三相伺服变压器。

　２）确认单相辅助电路输入电压在２００Ｖ－２２０Ｖ范围内。

　４．安川伺服驱动器的参数设定　安川伺服驱动器参数，操作方法如下：（１）参数密码设定；　（２）用户参数和功能参数的设定； １）参数密码设定　 为防止任意修改参数，将“Ｆｎ０１０”辅助功能参数，设定： ・　“００００”　允许改写　ＰｎＸＸＸ　的用户参数，及部分辅助功能“ＦｎＸＸＸ”参数。

YSKAWA安川∑Ⅱ数字交流伺服　安装调试说明书　 （２００４．７版本） 目 录 １．　安川连接示意图　２．　通电前的检查　３．　通电时的检查 ４．　安川伺服驱动器的参数设定　５．　安川伺服驱动器的伺服增益调整　１．　安川连接示意图　重要提示： 由于电机和编码器是同轴连接，因此，在电机轴端安装带轮或连轴器时，请勿敲击。

否则，会损坏编码器。

（此种　情况，不在安川的保修范围！）　２．　通电前的检查　１）　确认安川伺服驱动器和电机插头的连接，相序是否正确：　Ａ．ＳＧＭＧＨ电机，不带刹车制动器的连接： 伺服驱动器 电机插头　 Ｕ Ａ Ｖ Ｂ Ｗ Ｃ 接地 Ｄ Ｂ．ＳＧＭＧＨ电机　０．５ＫＷ－４．４ＫＷ，带刹车制动器电机的连接：　伺服驱动器 电机插头　 Ｕ Ａ Ｖ Ｂ Ｗ Ｃ　 接地 Ｄ　 刹车电源 Ｅ　 刹车电源 Ｆ 刹车电源为：　ＤＣ９０Ｖ　（无极性）　　Ｃ．　ＳＧＭＧＨ电机５．５ＫＷ－１５ＫＷ，带刹车制动器电机的连接：　伺服驱动器 电机插头　 Ｕ Ａ Ｖ Ｂ Ｗ Ｃ　 接地 Ｄ　 电机制动器插头 刹车电源 Ａ 刹车电源 Ｂ 刹车电源为：　ＤＣ９０Ｖ　（无极性） 注：　１．相序错误，通电时会发生电机抖动现象。

　 ２．相线与“接地”短路，会发生过载报警。

　２）确认安川伺服驱动器ＣＮ２和伺服电机编码器联接正确，　 接插件螺丝拧紧。

　３）确认伺服驱动器ＣＮ１和数控系统的插头联接正确，　 接插件螺丝拧紧。

　３．通电时的检查　　１）　确认三相主电路输入电压在２００Ｖ－２２０Ｖ范围内。

　建议用户选用３８０Ｖ／２００Ｖ的三相伺服变压器。

　２）确认单相辅助电路输入电压在２００Ｖ－２２０Ｖ范围内。

　４．安川伺服驱动器的参数设定　安川伺服驱动器参数，操作方法如下：（１）参数密码设定；　（２）用户参数和功能参数的设定； １）参数密码设定　 为防止任意修改参数，将“Ｆｎ０１０”辅助功能参数，设定： ·　“００００”　允许改写　ＰｎＸＸＸ　的用户参数，及部分辅助功能“ＦｎＸＸＸ”参数。

11KW伺服恢复出厂设置参数表
FN005 四键（进入）→(PINTE)→(一键)→(DOOE)→断电恢复出厂设置
参数号参数意义
PN000 51
PN00B 1 断电
PN103 300 惯性比
PN170 1401 伺服自动调谐（1400 伺服手动调谐）PN200 2 编码器A B （1 A’B’）PN210 19 齿轮比分子
PN50A 8800 指定端子功能
PN50B 8848 指定端子功能
PN50C 8658 指定端子功能
PN301 点动刀速度（出厂值100）
PN20E (触摸屏修改长度)分母
经触摸屏修改长度后，确认键。

速度给定PN301 100(默认)可以在手动画面上启动
滤波时间PN401
位置环增益PN102
速度环积分时间PN101

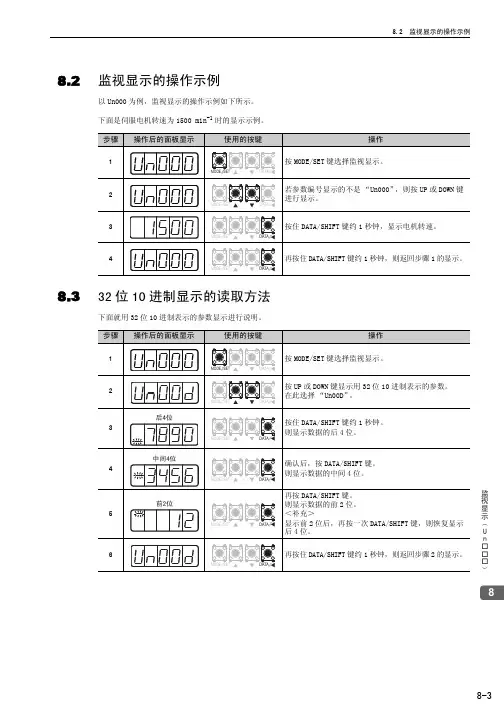

实际转速UN000 观测值
设定转速UN007 观测值
例如；当刀抖动或电机发出闷的声音时，把PN170由1401（自动）改为手动调PN120（位置增益）由40→60
张力控制器板
1 DC24V
2 DC24V
3 AC15V
4 AC15V
5 AC15V
6 AC15V
7 AC 0~8V
8 AC 0~8V
检测头1# 2# RST Y3 COM COM
左侧扭选择1或2回路复位急停公共点
红灯（2#）绿灯（1#）。
