11G——101-图集平法学习归纳前言在学习图集平法时，我遇到了很多的挑战。
作为一个新手，我很难理解它的原理和应用。
然而，经过不断的尝试和探索，我最终克服了这些困难，学会了如何应用图集平法。
在这篇文章中，我将分享我的学习经验，希望对正在学习图集平法的人有所帮助。
什么是图集平法？图集平法是一种统计分析方法，用于比较两个或多个组之间的差异。
其中，图集是指一个分布图，平法指平方差，也就是每个点和平均数的差的平方。
如何使用图集平法？使用图集平法的第一步是计算每个组的平均数。
然后，计算每个组中每个数据点与该组平均值之差的平方。
这些差异的平方和被称为“平均平方偏差”。
接下来，通过比较平均平方偏差之间的差异来确定组之间是否存在显著性差异。
最后，使用统计测试（如F检验）确认这些差异是否是显著的。
图集平法的优点•图集平法可以对多组数据同时进行分析。
•它可以检测到对比组之间的差异，并提供有关哪些变量可能与这些差异有关的信息。
•图集平法适用于各种类型的数据，包括类别数据和连续数据。
图集平法的缺点•图集平法需要对数据进行标准化处理，这可能是一项耗时且复杂的工作。
•图集平法只适用于每组数据的总体分布是正态分布的情况。
•图集平法不能提供有关数据分布其他方面的信息，如是否存在偏态或峰度。
实例分析以一个虚构的例子来介绍图集平法的应用。
假设我们对三组学生进行了成绩统计，分别是数学、物理和英语。
数据如下：Mathematics: 70, 75, 78, 80, 85Physics: 60, 62, 68, 70, 77English: 75, 78, 83, 87, 92首先，需要计算每组学生的平均分。
数学：77.6分，物理：67.4分，英语：83分。
接下来，计算每个数据点与该组平均值之差的平方：Mathematics: (70-77.6)^2=47.04, (75-77.6)^2=6.76, (78-77.6)^2=0.16, (80-77.6)^2=5.76, (85-77.6)^2=53.16Physics: (60-67.4)^2=53.16, (62-67.4)^2=28.09, (68-67.4)^2=0.36, (70-67.4)^2=6.76, (77-67.4)^2=91.84English: (75-83)^2=64, (78-83)^2=25, (83-83)^2=0, (87-83)^2=16, (92-83)^2=81计算每组学生数据的平均平方偏差：mean square deviation for Mathematics: 222.08mean square deviation for Physics: 180.42mean square deviation for English: 37.2最后，使用F检验进行显著性检验。

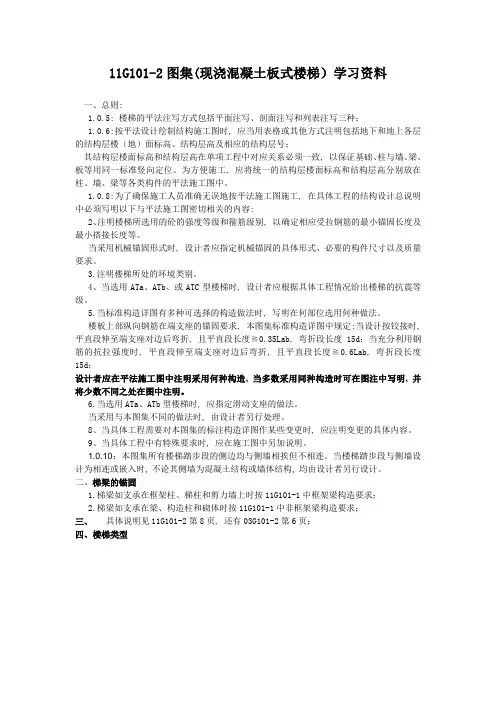

11G101-2图集(现浇混凝土板式楼梯）学习资料一、总则:1.0.5: 楼梯的平法注写方式包括平面注写、剖面注写和列表注写三种；1.0.6:按平法设计绘制结构施工图时, 应当用表格或其他方式注明包括地下和地上各层的结构层楼（地）面标高、结构层高及相应的结构层号；其结构层楼面标高和结构层高在单项工程中对应关系必须一致, 以保证基础、柱与墙、梁、板等用同一标准竖向定位。
为方便施工, 应将统一的结构层楼面标高和结构层高分别放在柱、墙、梁等各类构件的平法施工图中。
1.0.8:为了确保施工人员准确无误地按平法施工图施工, 在具体工程的结构设计总说明中必须写明以下与平法施工图密切相关的内容:2、注明楼梯所选用的砼的强度等级和箍筋级别, 以确定相应受拉钢筋的最小锚固长度及最小搭接长度等。
当采用机械锚固形式时, 设计者应指定机械锚固的具体形式、必要的构件尺寸以及质量要求。
3.注明楼梯所处的环境类别。
4、当选用ATa、ATb、或ATC型楼梯时, 设计者应根据具体工程情况给出楼梯的抗震等级。
5.当标准构造详图有多种可选择的构造做法时, 写明在何部位选用何种做法。
楼板上部纵向钢筋在端支座的锚固要求, 本图集标准构造详图中规定:当设计按铰接时, 平直段伸至端支座对边后弯折, 且平直段长度≧0.35Lab, 弯折段长度15d；当充分利用钢筋的抗拉强度时, 平直段伸至端支座对边后弯折, 且平直段长度≧0.6Lab, 弯折段长度15d；设计者应在平法施工图中注明采用何种构造, 当多数采用同种构造时可在图注中写明, 并将少数不同之处在图中注明。
6.当选用ATa、ATb型楼梯时, 应指定滑动支座的做法。
当采用与本图集不同的做法时, 由设计者另行处理。
8、当具体工程需要对本图集的标注构造详图作某些变更时, 应注明变更的具体内容。
9、当具体工程中有特殊要求时, 应在施工图中另加说明。
1.0.10：本图集所有楼梯踏步段的侧边均与侧墙相挨但不相连。

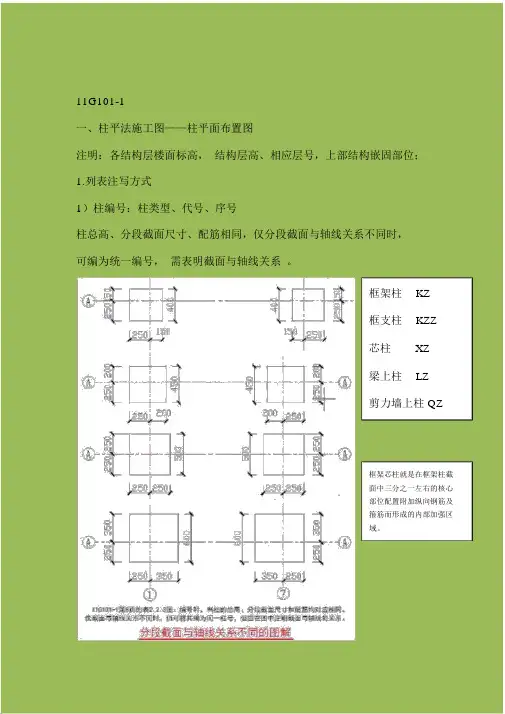

11G101-1一、柱平法施工图——柱平面布置图注明：各结构层楼面标高，结构层高、相应层号，上部结构嵌固部位；1.列表注写方式1）柱编号：柱类型、代号、序号柱总高、分段截面尺寸、配筋相同，仅分段截面与轴线关系不同时，可编为统一编号，需表明截面与轴线关系。
框架柱KZ框支柱KZZ芯柱XZ梁上柱LZ剪力墙上柱 QZ框架芯柱就是在框架柱截面中三分之一左右的核心部位配置附加纵向钢筋及箍筋而形成的内部加强区域。
2）各段柱的起止标高：自柱根部以上，以变截面或配筋改变处为界，分段注写；根部标高位置：KZ 、KZZ ——基础顶面标高XZ ——根据结构需要而定的起始位置标高LZ ——梁顶面标高QZ——墙顶面标高3）柱截面尺寸与轴线关系类型截面尺寸与轴线关系表示注矩形柱b×h b1、 b2， h1、 h2b1、 b2， h1、 h2 可为负值圆柱直径 d b1、 b2， h1、 h2d= b1+b2=h1+h2芯柱按构造确定定位随 KZ ，无需注写与标准图集构造相同时，设计无需注写4）柱纵筋全部纵筋——柱纵筋直径相同，各边根数相等时注写；其余纵筋——角筋、截面 b 边中部筋、 h 边中部筋；注：对称配筋矩形柱，可仅注写一侧中部筋。
5）柱箍筋①箍筋类型 1（m×n）；m、n 分别为 b、n 边肢数；②钢筋级别、直径、间距；例：φ10@100/250（φ12@100）——柱箍筋为 HPB300 级钢筋，直径 10，加密区间距 100，非加密区250；框架节点核芯区箍筋为 HPB300 级钢筋，直径 12，间距为 100。
注：圆柱采用螺旋箍筋表示为L φ10@100/2506）需在表的上部或图中适当位置，画上工程设计的各箍筋类型图及箍筋复合的具体方式，并在其上标注于表中相对应的b、h 和类型号。
注：抗震，箍筋肢数要保证柱纵筋“隔一拉一”2.截面注写方式在柱截面上标注：柱编号、截面尺寸、角筋或全部纵筋、箍筋；芯柱截面标注：柱编号、起止标高、截面尺寸、全部纵筋、箍筋。
G101系列国家建筑标准设计的要点之一平法基本原理平法应用理论三要点：1.将结构设计分为创造性设计内容与重复性设计内容两部分，两部分为对应互补关系，合并构成完整的结构设计。
2.创造性设计内容由设计工程师按照数字化、符号化的全新平面整体设计制图规则完成。
3.重复性设计内容（主要为节点构造和构件主体构造）依据《广义标准化》思路和《构造原理》新理论编制成国家建筑标准设计。
构造原理要点提示之一：分清本体构造与节点构造1、将钢筋混凝土结构构造分为“本体构造”和“节点构造”两大部分。
明确分为两部分的工程意义之一，是解决错把本体构造当成节点构造的问题。
2、关于本体构造的关键点：①纵向钢筋的延伸长度（截断点）；②纵向钢筋连接位置和连接方式；③横向钢筋的设置规格；④横向钢筋的构造形式；⑤本体加强构造，如：剪力墙边缘位置加强（暗柱、端柱及框支梁），剪力墙楼层位置加强（暗梁），主梁在次梁交叉部位加强（附加箍筋或吊筋）；等等。
3、关于“名义构件（伪构件）”的概念：名义构件为非独立构件，如剪力墙边缘暗柱、端柱、暗梁、边框梁等，其实质为构件本体边缘或特定部位加强构造，与节点连接构造完全不同。
构造原理要点提示之二：分清节点主体构件与节点客体构件4、掌握“节点构造”的关键，为根据构件与构件之间的支承关系，判断谁为节点主体构件，谁为节点客体构件，如基础支撑柱，基础为节点主体柱为节点客体；柱支承梁，柱为节点主体梁为节点客体；主梁支承次梁，主梁为节点主体次梁为节点客体；梁支承板，梁为节点主体板为节点客体。
5、关于节点主体构件：节点属于节点主体构件，节点主体构件的功能是支承节点客体构件；任何情况下节点主体构件的纵向钢筋和横向钢筋必须完全贯通节点。
6、关于节点客体构件：节点不属于客体构件，节点客体构件本体是从节点边缘起算；节点客体构件的钢筋如何进入节点，应根据其与节点主体的关联方式决定。
构造原理要点提示三：节点形状与连接配筋方式7、应分清节点关联形状为宽主体节点、宽客体节点、双侧同面（等宽度）节点、还是单侧同面节点。
平法系列图集平法概述：平法的表达形式，概括来讲，是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。
平法系列图集包括：11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》11G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏板基础及桩承台基础）》平法的标高定义：按平法设计绘制结构施工图时，应当用表格或其他方式注明包括地下和地上各层的结构层楼(地)面标高、结构层高及相应的结构层号。
结构层楼面标高系指将建筑图中的各层地面和楼面标高值扣除建筑面层及垫层做法厚度后的标高，结构层号应与建筑楼层号对应一致。
11G101-1一、柱1柱的分类框架柱（KZ）;框支柱（KZZ）;芯柱（XZ）;梁上柱（LZ）;剪力墙上柱（QZ）。
2柱平法施工图的表示方法2.1列表注写方式：系在柱平面布置图上，分别在同一编号的柱中选择一个截面标注几何参数代号：在柱表中注写柱号、柱段起止标高、几何尺寸与配筋的具体数值，并配以各种柱截面形状及其箍筋类型图的方式，来表达柱平法施工图。
2.2 截面注写方式：系在柱平面布置图的柱截面上，分别在同一编号的柱中选择一个截面，以直接注写截面尺寸和配筋具体数值的方式来表达柱平法施工图。
二、剪力墙1剪力墙包含的构件1.1墙柱：约束边缘构件（YBZ）;构造边缘构件（GBZ）;非边缘暗柱（AZ）;扶壁柱（FBZ）。
1.2墙身：Qxx(X排)1.3墙梁：连梁（LL）;连梁【对角暗撑配筋LL(JC)】;连梁【交叉斜筋配筋LL(JX)】; 连梁【集中对角斜筋配筋LL(DX)】;暗梁（AL）；边框梁（BKL）。
2剪力墙平法施工图表示方法2.1列表注写方式：系分别在剪力墙柱表、剪力墙身表和剪力墙梁表中，对应于剪力墙平面布置图上的编号，用绘制截面配筋图并注写几何尺寸与配筋具体数值的方式，来表达剪力墙平法施工图。
11G101-1基础一、单项选择题1.当独立基础板底X、Y方向宽度满足什么要求时，X、Y方向钢筋长度=板底宽度*0.9？（）A．≥2500 B．≥2600 C．≥2700 D．≥2800 正确答案：A答案解析：参考图集11G101-3，第63页。
2.在基础内的第一根柱箍筋到基础顶面的距离是多少（）A．50 B．100 C．3d（d为箍筋直径） D．5d（d为箍筋直径）正确答案：B答案解析：参考图集11G101-3第59页3.高板位筏型基础指：（）。
A．筏板顶高出梁顶 B．梁顶高出筏板顶 C．梁顶平筏板顶 D．筏板在梁的中间正确答案：C答案解析：参考图集11G101-3第30页4．基础主梁在高度变截面处，上下钢筋深入支座长要达到什么要求（）？ A．深入支座长要满足La B．深入支座长要满足1000mm C．深入支座长要满足15d D．深入支座长要满足2倍的梁高正确答案：A 答案解析：参考图集11G101-3第74页5.支座两侧筏板厚度有变化时，板上部筋深入支座应满足什么要求（）？ A．深入支座不小于La B．深入支座≥12d且伸到支座中心线 C．不小于500mm D．≥15d 正确答案：A答案解析：参考图集11G101-3第80页6. 剪力墙中水平分布筋在距离基础梁或板顶面以上多大距离时，开始布置第一道（）? A．50mm B．水平分布筋间距/2 C．100mm D．5d 正确答案：A答案解析：参考图集11G101-3第58页，06G901-1第3-97. 承台下部钢筋端部到桩里皮小于35d时，承台钢筋需向上弯折多少（）？ A．15d B． 12d C．承台厚/2 D．10d 正确答案：D答案解析：参考图集11G101-3第85页8. 条形基础底板一般在短向配置（），在长向配置( ) 。
A．分布筋 B．受力主筋正确答案：B ，A答案解析：11G101-3第25页9. 梁板式筏形基础平板LPB1，每跨的轴线跨度为5000，该方向的底部贯通筋为 14@150，两端的基础梁JZL1的截面尺寸为500*900，纵筋直径为25mm，基础梁的混凝土强度为C25。
