平法识图

平法识图之认识与总结这个学期里我们学习了关于平法识图的知识，通过一段时间的的学习，对平法识图有了一些新的认识和看法，通过老师的讲解、课本的介绍加上自己的查阅也进一步学习到它给人们带来的便利和价值。

平面表示法，是指混凝土结构施工图平面整体表示方法（简称平法），是把结构构件的尺寸和钢筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套完整的结构施工图的方法。

平法制图适用于各种现浇混凝土结构的柱、剪力墙、梁等构件的结构施工图。

它改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法，是混凝土结构施工图设计方法的重大改革。

一、梁平法1、原位标注（1）梁支座上部纵筋数量、等级和规格，写在梁上方，靠近支座。

当上部纵筋多于一排时, 用斜线“/”将各排纵筋自上而下分开。

如：6φ254/2：上一排纵筋为4φ25, 下一排纵筋为2φ25。

同排纵筋有两种直径时, 用加号“+”将两种直径的纵筋相连, 写时将角部纵筋写在前面。

（2）梁下部纵筋数量、等级和规格，写在梁下方，且靠近跨中。

梁的集中标注中分别注写了梁上部和下部均为贯通的纵筋值时,则不需要在梁下部重复做原位标注。

当下部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分开。

当梁下部纵筋不全部伸入支座时, 将梁支座下部纵筋减少的数量写在括号内。

6φ25 2 (- 2)/4, 则表示上排纵筋为2φ25, 且不伸入支座, 下排纵筋为4φ25, 全部伸入支座。

（3）若集中标注的内容在原位标注中出现，且内容不同时，以原位标注为准。

2、集中标注包括梁编号、梁截面尺寸、梁箍筋（包括钢筋级别、直径、加密区与非加密区间距及肢数值,如φ10@100/200(4)，表示直径为10mm的Ⅰ级钢筋，加密区间距为100mm，非加密区间距为200mm，均为四肢箍）、梁上部贯通筋或架立筋根数（当同排纵筋中既有贯通筋又有架立筋时，应用加号“+”将贯通筋和架立筋相连。

平法识图1.平法的表达形式，是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计.2.本图集适用于非抗震设防烈度6～9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板、结构施工图的设计.3.在平面布置图上表示各构件尺寸和配筋的方式，分平面注写方式、列表注写方式和截面注写方式三种.4.柱平法施工图系在柱平面布置图上采用列表注写方式或截面注写方式表达.应注明各结构层的楼面标高、结构层高及相应的结构层号，尚应注明上部结构嵌固部位位置.框架柱KZ 框支柱KZZ 芯柱XZ 梁上柱LZ 剪力墙上柱QZ5.芯柱截面尺寸按构造确定，并按本图集标准构造详图施工，设计不需注写.注写柱纵筋直径、各边根数注写箍筋类型号及箍筋肢数注写柱箍筋，包括钢筋级别、直径与间距6.当为抗震设计时，用斜线“╱”区分柱端箍筋加密区与柱身非加密区长度范围内箍筋的不同间距.P11看柱表及截面注写方式7.剪力墙平法施工图系在剪力墙平面布置图上采用列表注写方式或截面注写方式表达8.剪力墙由剪力墙柱、剪力墙身和剪力墙梁三类构件组成.9.对于分布钢筋网的排数规定：非抗震：当剪力墙厚度大于160时，应配置双排；当其厚度不大于160时，宜配置单排。

抗震：当剪力墙厚度不大于400时，应配置双排；当剪力墙厚度大于400，但不大于700时，宜配置三排；当剪力墙厚度大于700时，宜配置四排。

10.梁平法施工图系在梁平面布置图上采用平面注写方式或截面注写方式表达.平面注写包括集中标注与原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值.当集中标注中的某项数值不适用于梁的某部分时，则将该项数值原位标注，施工时，原位标注取值优先.识图P25图4.2.111.梁集中标注的内容，有五项必注值及一项选注值（集中标注可以从梁的任意一跨引出）规定如下：①梁编号②梁截面尺寸③梁箍筋④梁上部通长筋或架立筋配置⑤梁侧面纵向构造钢筋或受扭钢筋配置⑥梁顶面标高高差（选注值）12.梁原位标注的内容规定如下：Ⅰ梁支座上部纵筋，该部位含通长筋在内的所有纵筋⑴当上部纵筋多于一排时，用斜线“／”将各排纵筋自上而下分开.⑵当同排纵筋有两种直径时，用加号“+”将两种直径的纵筋相连，注写时将两种直径的纵筋相连，注写时将角部纵筋写在前面.⑶当梁中间支座两边的上部纵筋不同时，须在支座两边分别标注；当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注.Ⅱ梁下部纵筋⑴当下部纵筋多于一排时，用斜线“／”将各排纵筋自上而下分开.⑵当同排纵筋有两种直径时，用加号“+”将两种直径的纵筋相连，注写时角筋写在前面⑶当梁下部纵筋不全部伸入支座时，将梁支座下部纵筋减少的数量写在括号内.⑷当梁的集中标注中已分别注写了梁上部和下部均为通长的纵筋值时，则不需在梁下部重复做原位标注⑸当梁设置竖向加腋，加腋部位下部斜纵筋应在支座下部以Y打头注写在括号内P28～35掌握13.板平面注写主要包括板块集中标注和板支座原位标注板块集中标注的内容：板块编号，板厚，贯通钢筋，以及当板面标高不同时的标高高差贯通纵筋以B代表下部、以T代表上部板支座上部非贯通筋自支座中线向跨内的伸出长度，注写在线段的下方位置14..混凝土结构的环境类别混凝土保护层的最小厚度P57抗震KZ纵向钢筋连接构造P58图箍筋加密区范围P61抗震KZ、QZ、LZ箍筋加密区范围P67芯柱XZ配筋构造矩形箍筋复合方式。

平法识图规则建筑结构施工图平面整体设计方法（平法），简化了施工图，统一了表示方法。

根据国家建筑标准设计图集《混凝土结构施工图平面整体表示方法制图规则和构造详图》（XXG101）讲解如下内容。

一、平法制图的一般规定1、按平法设计绘制的施工图，一般是由各类结构构件的平法施工图和标准构造详图两大部分构成。

但对于复杂的房屋建筑，尚需要增加模板、开洞和预埋等平面图。

只有在特殊情况下，才需要增加剖面配筋图。

2、按平法设计绘制结构施工图时，必须根据具体工程设计，按照各类构件的平法制图规则，在按结构层绘制的平面布置图上直接表示各构件的尺寸、配筋和所选用的标准构造详图。

3、在平法施工施工图上表示各构件尺寸和配筋的方式，分为平面注写方式、列表注写方式和截面注写方式等三种。

4、在平法施工图上，应将所有构件进行编号，编号中含有类型代号和序号等。

其中，类型代号应与标准构造详图上所注类型代号一致，使两者结合构成完成的结构设计图。

5、在平法施工图上，应注明各结构层楼地面标高、结构层高及相应的结构层号等。

6、为了确保施工人员准确无误地按平法施工图进行施工，在具体工程的结构设计总说明中必须注明所选用平法标准图的图集号，以免图集升版后在施工中用错版本。

第一节框架柱的制图规则柱平法施工图是在结构柱平面布置图上，采用列表注写方式或截面注写方式对柱的信息表达。

一、柱的编号规定在平法柱施工图中，各种柱均按照表3-1-1的规定编号，同时，对应的标准构造详图也标注了编号中的相同代号。

柱编号不仅可以区别不同的柱，还将作为信息纽带在柱平法施工图与相应标准构造详图之间建立起明确的联系，使在平法平法施工图中表达的设计内容与相应的标准构造详图合并构成完整的柱结构设计。

柱编号表3-1-1柱类型框架柱代号KZ序号XX特征柱根部嵌固在基础或地下结构上，并与框架梁刚性连接构成框架框支柱KZZ XX柱根部嵌固在基础或地下结构上，并与框支梁刚性连接构成框支结构。

框支结构以上转换为剪力墙结构。

基础平法施工图识图一、独立基础平法施工图的识读（一）集中标注独立基础的集中标注内容包括基础编号、截面竖向尺寸、配筋三项必注内容，以及基础底面标高（与基础底面基准标高不同时）和必要的文字注解两项选注内容。

1. 独立基础截面竖向尺寸独立基础截面竖向尺寸识读，详见表1-2-1。

表1-2-1 独立基础截面竖向尺寸识读续表2. 独立基础配筋图独立基础配筋图识读，详见表1-2-2。

表1-2-2 独立基础配筋图识读续表（二）原位标注独立基础原位标注的具体内容及识读，详见表1-2-3。

表1-2-3 独立基础原位标注续表（三）多柱独立基础（双柱或四柱）独立基础通常为单柱独立基础，也可为多柱独立基础（双柱或四柱等）。

多柱独立基础的编号、几何尺寸和配筋的标注方法与单柱独立基础相同。

多柱独立基础顶部配筋和基础梁的注写识读，详见表1-2-4。

表1-2-4 多柱独立基础顶部配筋和基础梁的注写识读图1-2-1 为独立基础平面施工图。

图1-2-1 独立基础平法施工图（单位：mm）二、条形基础平法施工图的识读条形基础可以分为梁板式条形基础和板式条形基础。

前者平法施工图表达基础梁和条形基础底板，后者仅表达条形基础底板。

基础梁的平面注写方式如下。

（一）集中标注基础梁的集中标注内容包括基础梁编号、截面尺寸、配筋这三项必注内容，以及基础梁底面标高（与基础底面基准标高不同时）和必要的文字注解这两项选注内容。

条形基础梁集中标注识读，详见表1-2-5。

表1-2-5 条形基础梁集中标注识读（二）条形基础底板的平面注写方式条形基础底板的集中标注内容包括底板编号、截面竖向尺寸、配筋这三项必注内容，以及条形基础底板底面标高（与基础底面基准标高不同时）、必要的文字注解两项选注内容。

条形基础底板底部及顶部配筋图的识读，详见表1-2-6。

表1-2-6 条形基础底板底部及顶部配筋图的识读三、桩基础平法施工图的识读（一）列表注写方式列表注写方式，系在灌注桩平面布置图上，分别标注定位尺寸；在桩表中注写桩编号、桩尺寸、纵筋、螺旋箍筋、桩顶标高、单桩竖向承载力特征值，如图1-2-2 所示。

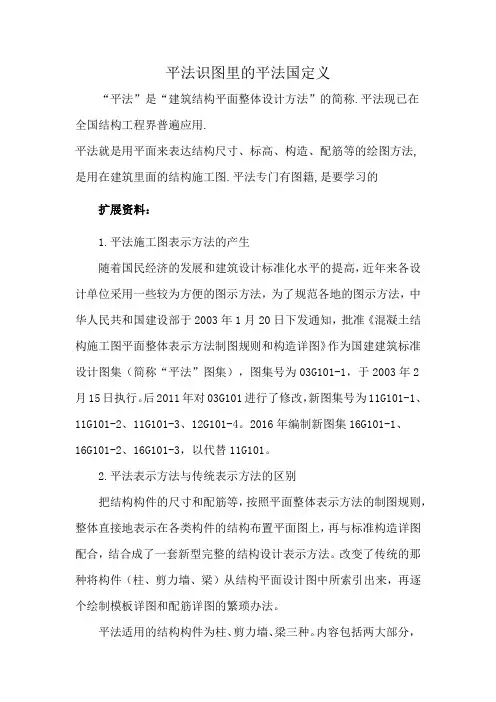

平法识图里的平法国定义
“平法”是“建筑结构平面整体设计方法”的简称.平法现已在
全国结构工程界普遍应用.
平法就是用平面来表达结构尺寸、标高、构造、配筋等的绘图方法,
是用在建筑里面的结构施工图.平法专门有图籍,是要学习的扩展资料：
1.平法施工图表示方法的产生
随着国民经济的发展和建筑设计标准化水平的提高，近年来各设计单位采用一些较为方便的图示方法，为了规范各地的图示方法，中华人民共和国建设部于2003年1月20日下发通知，批准《混凝土结构施工图平面整体表示方法制图规则和构造详图》作为国建建筑标准设计图集（简称“平法”图集），图集号为03G101-1，于2003年2
月15日执行。

后2011年对03G101进行了修改，新图集号为11G101-1、11G101-2、11G101-3、12G101-4。

2016年编制新图集16G101-1、
16G101-2、16G101-3，以代替11G101。

2.平法表示方法与传统表示方法的区别
把结构构件的尺寸和配筋等，按照平面整体表示方法的制图规则，整体直接地表示在各类构件的结构布置平面图上，再与标准构造详图配合，结合成了一套新型完整的结构设计表示方法。

改变了传统的那种将构件（柱、剪力墙、梁）从结构平面设计图中所索引出来，再逐个绘制模板详图和配筋详图的繁琐办法。

平法适用的结构构件为柱、剪力墙、梁三种。

内容包括两大部分，
即平面整体表示图和标准构造详图。

在平面布置图上表示各种构件尺寸和配筋方式。

表示方法分平面注写方式、列表注写方式和截面注写方式三种。

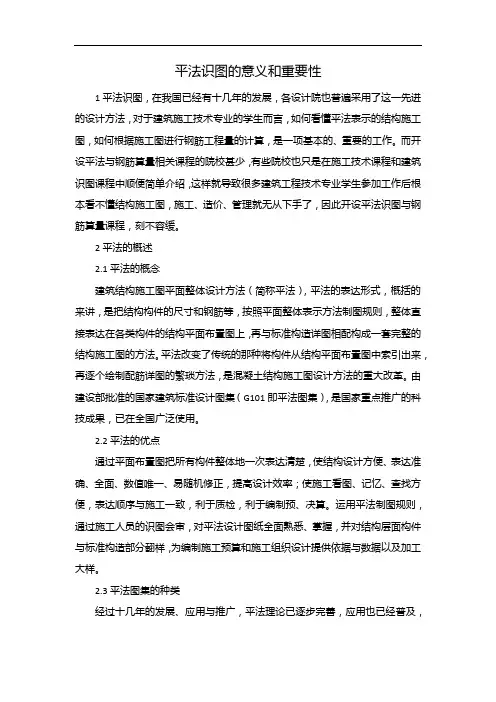

平法识图的意义和重要性1平法识图，在我国已经有十几年的发展，各设计院也普遍采用了这一先进的设计方法，对于建筑施工技术专业的学生而言，如何看懂平法表示的结构施工图，如何根据施工图进行钢筋工程量的计算，是一项基本的、重要的工作。

而开设平法与钢筋算量相关课程的院校甚少，有些院校也只是在施工技术课程和建筑识图课程中顺便简单介绍，这样就导致很多建筑工程技术专业学生参加工作后根本看不懂结构施工图，施工、造价、管理就无从下手了，因此开设平法识图与钢筋算量课程，刻不容缓。

2平法的概述2.1平法的概念建筑结构施工图平面整体设计方法（简称平法），平法的表达形式，概括的来讲，是把结构构件的尺寸和钢筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配构成一套完整的结构施工图的方法。

平法改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法，是混凝土结构施工图设计方法的重大改革。

由建设部批准的国家建筑标准设计图集（G101即平法图集），是国家重点推广的科技成果，已在全国广泛使用。

2.2平法的优点通过平面布置图把所有构件整体地一次表达清楚，使结构设计方便、表达准确、全面、数值唯一、易随机修正，提高设计效率；使施工看图、记忆、查找方便，表达顺序与施工一致，利于质检，利于编制预、决算。

运用平法制图规则，通过施工人员的识图会审，对平法设计图纸全面熟悉、掌握，并对结构层面构件与标准构造部分翻样，为编制施工预算和施工组织设计提供依据与数据以及加工大样。

2.3平法图集的种类经过十几年的发展、应用与推广，平法理论已逐步完善，应用也已经普及，中国建筑标准设计研究院也已经先后出版了混凝土结构施工图平面整体表示方法制图规则和构造详图G101系列的标准图集，包括：G101-1（现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构）、G101-2（现浇混凝土板式楼梯）、G101-3（伐形基础）、G101-4（现浇混凝土楼面与屋面板）、G101-6（独立基础、条形基础、桩基承台）。

2023-10-30•介绍•平法识图基础知识•钢筋计算基本原理目录•具体构件的平法识图与钢筋计算•平法识图与钢筋计算的实例分析•总结与展望01介绍平法识图是学习建筑工程过程中必须掌握的一种识图技能，用于正确理解和解读建筑结构图纸。

钢筋计算是建筑工程中必不可少的一项技能，用于精确计算钢筋的长度、数量和布置位置。

什么是平法识图与钢筋计算掌握平法识图技能可以帮助技术人员更好地理解设计意图，提高施工质量和效率。

掌握钢筋计算技能可以确保建筑工程的安全性和经济性，避免因钢筋用量不足或过量而引起的质量问题和成本浪费。

为什么学习平法识图与钢筋计算如何学习平法识图与钢筋计算学习平法识图需要从基本的建筑结构图纸开始，了解各个符号、标注和构件的含义。

学习钢筋计算需要从了解钢筋的种类、规格和性能开始，掌握基本的计算方法和公式。

通过参加培训课程、阅读相关书籍和实践操作可以更快地掌握平法识图与钢筋计算技能。

02平法识图基础知识平法识图的基本概念平法识图是一种通过平面图纸进行结构构件的表示方法。

平法识图的核心是运用平法的图示方法，将结构构件的形状、尺寸、钢筋等要素表达出来。

平法识图对于理解和设计建筑结构具有重要意义。

平法识图的图示方法投影法是最常用的方法，它通过正投影将建筑物的轮廓和内部结构投影到平面上。

剖面法和断面法则是通过将建筑物切开或断开，来展示其内部的结构和构件。

平法识图的图示方法包括投影法、剖面法、断面法等多种方法。

平法识图的图例和符号是用来表示各种结构构件、材料和连接方法的。

不同的图例和符号代表不同的结构构件和材料，如梁、板、柱、钢筋等。

了解和掌握这些图例和符号是进行平法识图的基础。

平法识图的图例及符号说明03钢筋计算基本原理钢筋计算的概念钢筋计算是通过力学计算和数学方法，确定钢筋混凝土结构中钢筋的规格、数量、位置和布置方式的过程。

钢筋计算的意义通过精确的钢筋计算，能够确保混凝土结构在承受荷载和传递力的过程中具有足够的强度、刚度和稳定性，保障结构的安全性和可靠性。
