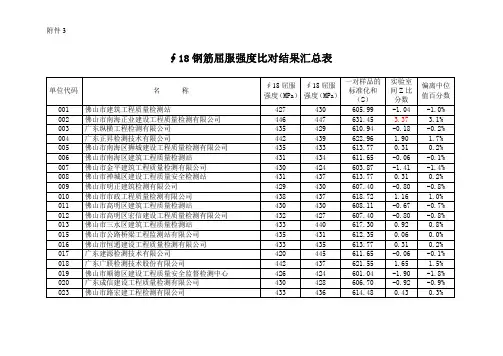

钢筋屈服强度比值表

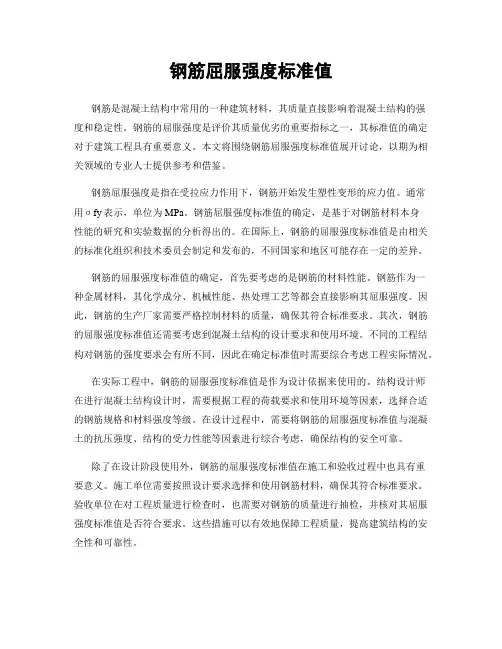

钢筋屈服强度标准值钢筋是混凝土结构中常用的一种建筑材料，其质量直接影响着混凝土结构的强度和稳定性。

钢筋的屈服强度是评价其质量优劣的重要指标之一，其标准值的确定对于建筑工程具有重要意义。

本文将围绕钢筋屈服强度标准值展开讨论，以期为相关领域的专业人士提供参考和借鉴。

钢筋屈服强度是指在受拉应力作用下，钢筋开始发生塑性变形的应力值。

通常用σfy表示，单位为MPa。

钢筋屈服强度标准值的确定，是基于对钢筋材料本身性能的研究和实验数据的分析得出的。

在国际上，钢筋的屈服强度标准值是由相关的标准化组织和技术委员会制定和发布的，不同国家和地区可能存在一定的差异。

钢筋的屈服强度标准值的确定，首先要考虑的是钢筋的材料性能。

钢筋作为一种金属材料，其化学成分、机械性能、热处理工艺等都会直接影响其屈服强度。

因此，钢筋的生产厂家需要严格控制材料的质量，确保其符合标准要求。

其次，钢筋的屈服强度标准值还需要考虑到混凝土结构的设计要求和使用环境。

不同的工程结构对钢筋的强度要求会有所不同，因此在确定标准值时需要综合考虑工程实际情况。

在实际工程中，钢筋的屈服强度标准值是作为设计依据来使用的。

结构设计师在进行混凝土结构设计时，需要根据工程的荷载要求和使用环境等因素，选择合适的钢筋规格和材料强度等级。

在设计过程中，需要将钢筋的屈服强度标准值与混凝土的抗压强度、结构的受力性能等因素进行综合考虑，确保结构的安全可靠。

除了在设计阶段使用外，钢筋的屈服强度标准值在施工和验收过程中也具有重要意义。

施工单位需要按照设计要求选择和使用钢筋材料，确保其符合标准要求。

验收单位在对工程质量进行检查时，也需要对钢筋的质量进行抽检，并核对其屈服强度标准值是否符合要求。

这些措施可以有效地保障工程质量，提高建筑结构的安全性和可靠性。

总的来说，钢筋屈服强度标准值的确定是建筑工程中非常重要的一环。

它直接关系到混凝土结构的安全性和稳定性，对于保障工程质量具有重要意义。

因此，相关专业人士在进行钢筋材料选择、结构设计和工程验收时，都需要对钢筋的屈服强度标准值有清晰的认识，并严格按照标准要求进行操作，以确保工程的安全可靠。

目前我国常用的热轧钢筋品种、强度标准值见下表
表面形状牌号常用符号屈服强度R eL
（MPa）
抗拉强度R m（MPa）不小于不小于
光圆
HPB235 235 370
HPB300 －300 420
带肋HRB335
335 455 HRBF335 －
HRB400
400 540 HRBF400 －
HRB500
HRBF500
－500 630
注：热轧带肋钢筋牌号中，HRB属于普通热轧钢筋，HRBF属于细晶粒热轧钢筋。

钢筋的力学性质：
1.屈服强度：是钢筋开始丧失对变形的抵抗能力，并开始产生大量塑性变形时所对应的应力。

（屈服强度是作为钢材抗力的重要指标）
2.抗拉强度：指材料在外力拉力作用下，抵抗破坏的能力。

（抗拉性能是钢材的重要性能）
3.伸长率δ：指金属材料受外力（拉力）作用断裂时，试件伸长的长度与原来长度的百分比，它表示钢材塑性变形能力。

（伸长率是衡量钢材塑性的一个指标。

它的数值越大，表示钢材的塑性越好。

钢筋的型号有哪些？
HPB235/HPB300为光圆钢筋强度等级代号，其牌号为Q235，相当于原标准I级钢筋，屈服强度为235/300MPa，极限强度为370/400MPa, 公称直径mm，以偶数2mm递增。

I级钢通常就是指的建筑上用的圆钢和盘元，他们表面没有螺纹，是同另外三种型号钢筋很好区分的，一般规格较小。

HRB335和HRB400为钢筋牌号，二者在形态上没有明显区别，只是在材质上有区别才导致了物理性能上的区别，HRB335和HRB400尾部数字为钢筋等级，HRB335相当于原标准II级钢筋，屈服强度为335MPa，极限强度为510MPa,HRB400相当于原标准III级钢筋，屈服强度为400MPa，极限强度为600MPa其中22mm以下（包括22mm，以2mm递减，最小为6mm）,22mm以上为25、28、32、36、40、50mm，最大为50mm。

KL400为余热处理钢筋的强度等级代号，钢筋级别相当于原标准的III级钢筋，公称直径单位mm，尺寸进级情况与HRB相同。

常用热轧钢筋的品种及强度特征值见下表：
注：热轧带肋钢筋牌号中，HRB属于普通热轧钢筋，HRBF属于细晶粒热轧钢筋。

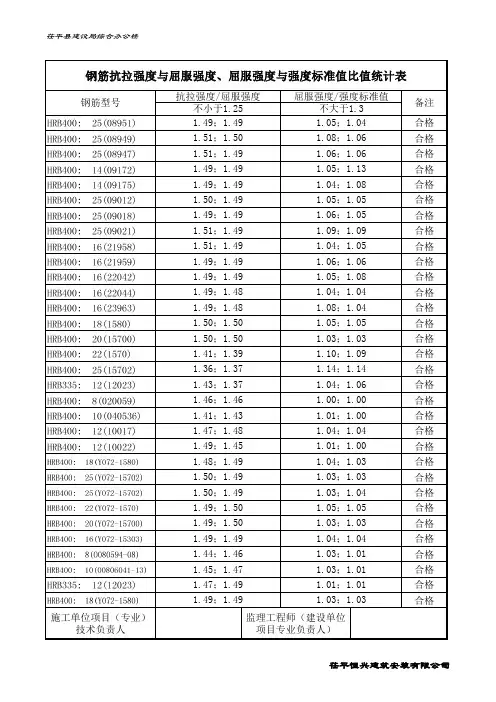

钢筋屈强比和强屈比钢筋是混凝土结构中的主要受力构件之一，起到增强混凝土抗拉强度的作用。

而钢筋的屈强比和强屈比则是衡量钢筋性能的两个重要指标。

本文将从理论和实践两个方面探讨钢筋屈强比和强屈比的相关内容。

一、钢筋屈强比钢筋屈强比指的是钢筋的屈服强度与抗拉强度之间的比值。

屈服强度是指钢筋在受到一定拉力作用后开始发生塑性变形的临界点，抗拉强度则是指钢筋在受到拉力作用时能够承受的最大拉力。

钢筋屈强比的数值一般在0.7至0.9之间，具体取决于钢筋的材料和规格等因素。

钢筋屈强比的大小对混凝土结构的受力性能有着重要影响。

当屈强比较小时，钢筋在受到拉力作用时容易发生屈服，从而使混凝土结构产生较大的塑性变形，但也能够提前发出警示信号，有利于结构的抗震性能。

当屈强比较大时，钢筋在受到拉力作用时能够承受更大的拉力，从而使混凝土结构的刚度和强度得到提高，但也容易导致结构在发生破坏时出现较大的位移和变形。

因此，在混凝土结构设计中，需要根据具体的工程要求和结构性能选择合适的钢筋屈强比。

二、钢筋强屈比钢筋强屈比指的是钢筋的抗拉强度与屈服强度之间的比值。

抗拉强度是指钢筋在受到拉力作用时能够承受的最大拉力，屈服强度是指钢筋在受到一定拉力作用后开始发生塑性变形的临界点。

钢筋强屈比的数值一般在1.1至1.4之间，具体取决于钢筋的材料和规格等因素。

钢筋强屈比的大小对混凝土结构的受力性能也有着重要影响。

当强屈比较小时，钢筋的抗拉强度相对较小，容易发生断裂，从而使混凝土结构的抗震性能下降。

当强屈比较大时，钢筋的抗拉强度相对较大，能够承受更大的拉力，从而使混凝土结构的刚度和强度得到提高。

然而，强屈比过大也会导致钢筋在受到拉力作用时发生断裂，从而使结构失去一部分承载能力。

因此，在混凝土结构设计中，需要根据具体的工程要求和结构性能选择合适的钢筋强屈比。

总结起来，钢筋的屈强比和强屈比是衡量钢筋性能的重要指标。

钢筋屈强比的大小影响混凝土结构的塑性变形和抗震性能，钢筋强屈比的大小则影响结构的刚度和抗拉能力。
