国家环境监测网环境空气臭氧自动监测现场核查技术规定试

国家环境监测网环境空气自动监测质量管理办法(试行)第一章总则第一条为全面贯彻国务院大气污染防治行动计划，推进《环境空气质量标准》（GB 3095－2012）的实施，进一步规范国家环境监测网空气自动站的运行管理，促进国家环境监测质量管理体系的建设、运行与持续改进，保障空气自动监测数据和信息的准确可靠，制定本试行办法。

第二条国家环境空气监测网（以下简称“国家气网”）由城市空气监测网、区域空气监测网和背景空气监测网等组成。

城市空气监测网数据质量由各城市环境监测中心（站）负责，区域空气监测网和背景空气监测网数据质量由中国环境监测总站（以下简称“总站”）负责。

第三条本办法适用于国家气网各监测站点的质量管理工作。

第二章职责第四条国家气网质量管理工作实行分级管理模式，分别由国家级、省级和市级环境监测中心（站）三级管理。

第五条总站（国家级）组织构建和完善国家网空气自动站质量管理相关的制度和技术体系，建立健全质量监督核查机制，组织对国家网空气自动站开展质量核查。

第六条省级环境监测中心（站）（省级）负责执行国家统一建立的空气自动站质量保证与质量控制程序，定期向国家级标准进行O3的量值溯源，在辖区内开展颗粒物的手工比对、O3的量值传递以及其它气态污染物（SO2、NO2、CO）的准确度审核等工作。

组织对辖区内各个城市的空气自动监测子站开展质量核查。

第七条城市环境监测中心（站）（市级）负责落实相关管理制度与技术规范，保证辖区内所有国家网空气自动站的监测数据质量。

定期向省级或上一级标准进行O3的量值溯源；开展辖区内各个空气自动子站的颗粒物手工比对、O3的量值传递以及其他气态污染物（SO2、NO2、CO）的准确度审核等质量管理与监督活动。

第三章工作机制第八条总站对国家网空气自动站的质量管理工作开展监督核查。

省级站定期向国家级机构开展量值溯源工作，向辖区内的市级站进行量值传递，并对辖区内市级站开展不定期的质量监督核查。

市级站按照相关制度、规范要求对空气自动站进行运维与管理，并接受总站、省级站的监督，反馈相关质量信息。

环境空气质量监测规范(试行)正文：---------------------------------------------------------------------------------------------------------------------------------------------------- 国家环境保护总局公告(2007年第4号)关于发布《环境空气质量监测规范》（试行）的公告为贯彻《中华人民共和国环境保护法》和《中华人民共和国大气污染防治法》，规范环境空气质量监测工作，我局制定了《环境空气质量监测规范（试行）》，现予发布，自发布之日起施行。

二○○七年一月十九日环境空气质量监测规范（试行）第一章总则第一条为防治空气污染，规范环境空气质量监测工作，根据《中华人民共和国环境保护法》、《中华人民共和国大气污染防治法》和《国务院关于落实科学发展观加强环境保护的决定》的有关规定，制定本规范。

第二条本规范规定了环境空气质量监测网的设计和监测点位设置要求、环境空气质量手工监测和自动监测的方法和技术要求以及环境空气质量监测数据的管理和处理要求。

本规范适用于国家和地方各级环境保护行政主管部门为确定环境空气质量状况，防治空气污染所进行的常规例行环境空气质量监测活动。

第三条国务院环境保护行政主管部门负责国家环境空气质量监测网的组织和管理，各县级以上地方人民政府环境保护行政主管部门可参照本规范对地方环境空气质量监测网进行组织和管理。

第二章环境空气质量监测网第四条设计环境空气质量监测网，应能客观反映环境空气污染对人类生活环境的影响，并以本地区多年的环境空气质量状况及变化趋势、产业和能源结构特点、人口分布情况、地形和气象条件等因素为依据，充分考虑监测数据的代表性，按照监测目的确定监测网的布点。

监测网的设计，首先应考虑所设监测点位的代表性。

常规环境空气质量监测点可分为4类：污染监控点、空气质量评价点、空气质量对照点和空气质量背景点。

一、填空题（共6题10空，每空0.5分，共5分）1、根据《环境空气气态污染物SO2、NO2、O3、CO 连续自动监测系统技术要求及检测方法》(HJ 654-2013)，环境空气质量自动监测系统中点式仪器O3的分析方法为______。

答案：紫外吸收法。

2、环境空气质量评价区域点和背景点应远离城市建成区和主要污染源，区域点原则上应离开城市建成区和主要污染源__________千米以上，背景点原则上应离开城市建成区和主要污染源______千米以上。

答案：20；503、根据《关于加强挥发性有机物监测工作的通知》（环办监测函[2020]335号）在进行VOCs自动监测系统现场检查时，对于使用动态校准仪进行配气的系统，要求动态校准仪的大小流量计误差在（±3%）以内。

4、对于VOCs在线监测系统使用的VOCs标准气体，使用苏玛罐存储的，如只存储PAMS标气，保存时间不得超过（20天），如存储TO15标气或OVOC，则应对稀释后的标气进行（稳定性测试）以确定稀释后标气的存储时间。

5、VOCs关键组分是指在环境空气中浓度较高、______、______或有其他本地化特征的组分。

答案：臭氧生成潜势较大、毒性较强6、当沙尘天气过程中沙尘源区城市PM10小时浓度持续2个小时超过______微克/立方米或持续1个小时超过______微克/立方米情况时，可以剔除沙尘天气过程影响区域范围内源区城市及下游城市颗粒物监测数据。

答案：600；1000二、不定项选择题（共20题，每题0.5分，共10分，答案序号写在括号内）1、对于有机碳元素碳在线分析仪，以下哪些情况需要重新建立标准曲线（BCD）A．更换氦气或氦氧混合气体钢瓶气后B．更换氦甲烷混合气体钢瓶气后C．NDIR检测器维修后D．曲线中间点核查超过范围时2、以下关于有机碳元素碳在线分析仪（NDIR检测器）三峰测试说法正确的是（AB）A．测试是分别在无氧，有氧，内标3个阶段分别通入等量的标气。

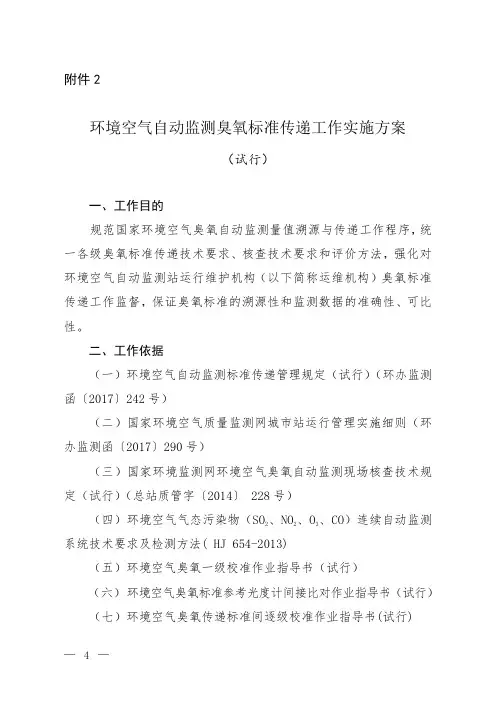

附件2环境空气自动监测臭氧标准传递工作实施方案（试行）一、工作目的规范国家环境空气臭氧自动监测量值溯源与传递工作程序，统一各级臭氧标准传递技术要求、核查技术要求和评价方法，强化对环境空气自动监测站运行维护机构（以下简称运维机构）臭氧标准传递工作监督，保证臭氧标准的溯源性和监测数据的准确性、可比性。

二、工作依据（一）环境空气自动监测标准传递管理规定（试行）（环办监测函〔2017〕242号）（二）国家环境空气质量监测网城市站运行管理实施细则（环办监测函〔2017〕290号）（三）国家环境监测网环境空气臭氧自动监测现场核查技术规定（试行）（总站质管字〔2014〕228号）（四）环境空气气态污染物（SO2、NO2、O3、CO）连续自动监测系统技术要求及检测方法(HJ654-2013)（五）环境空气臭氧一级校准作业指导书（试行）（六）环境空气臭氧标准参考光度计间接比对作业指导书（试行）（七）环境空气臭氧传递标准间逐级校准作业指导书(试行)（八）环境空气臭氧自动监测现场比对核查作业指导书（试行）三、工作程序臭氧标准传递采取逐级或跨级传递方式(见附图)。

各级标准传递具体工作程序如下：（一）一级校准和比对1.中国环境监测总站（以下简称监测总站）和环境保护部标准样品研究所（以下简称标样所）的臭氧标准参考光度计（以下简称SRP）为全国环保系统国家一级标准，每年溯源至中国计量科学研究院SRP。

2.监测总站每年组织全国环保系统的SRP，按《环境空气臭氧标准参考光度计间接比对作业指导书（试行）》进行一次比对，比对合格后，有效期为1年。

3.监测总站每年年初征集一级校准需求并发布工作计划，制定年度国家环境空气质量监测网（以下简称国控网）环境空气臭氧自动监测的标准传递工作计划，并据此开展一级校准相关工作。

4.监测总站按《环境空气臭氧一级校准作业指导书（试行）》对区域质控中心臭氧传递标准进行一级校准。

一级校准有效期为1年。

5.监测总站每年年底前向环境保护部提交环境空气臭氧自动监测标准传递工作报告，主要内容应包括：（1）臭氧一级标准溯源情况；（2）臭氧一级标准逐级或跨级传递情况；（3）臭氧监测质量监督检查情况；（4）全国环保系统SRP比对情况；（5）年度工作计划；（6）其他有关情况。

国家环境空气质量监测网城市站自动监测仪器关键技术参数管理规定一、前言为了实现对国家环境空气质量进行全面、连续、准确的监测和评估，确保环境空气质量数据的可靠性和标准化，需要明确城市站自动监测仪器的关键技术参数并进行规范管理。

本管理规定旨在明确城市站自动监测仪器关键技术参数的定义、测量方法、标准限值及核查要求，确保环境空气质量监测数据的准确性和可比性。

二、定义1.关键技术参数：指城市站自动监测仪器在进行环境空气质量监测时，必须满足的关键性能指标或限制条件。

2.测量方法：指对城市站自动监测仪器关键技术参数的测量方法和评定方法。

三、技术参数1.主要污染物检测范围：包括但不限于二氧化硫（SO2）、氮氧化物（NOx）、可吸入颗粒物（PM10和PM2.5）、臭氧（O3）、一氧化碳（CO）等主要污染物。

2.检测限值：根据环境空气质量标准规定的相应污染物的浓度上下限，确定城市站自动监测仪器的检测限值。

3.检测精度：反映城市站自动监测仪器对污染物浓度的测量精度和准确性。

4.检测时间分辨率：指城市站自动监测仪器对环境空气质量进行实时或间隔时间的测量能力。

5.数据采样率：指城市站自动监测仪器对监测数据的采样频率，通常以每小时、每天或每周为单位。

6.数据传输方式：指城市站自动监测仪器将监测数据传输至国家环境空气质量监测网系统的方式，可以是有线方式或无线方式。

7.基准校准周期：指城市站自动监测仪器进行标定和校准的时间周期，以保证监测数据的准确性。

8.仪器维护周期：指对城市站自动监测仪器进行维修和保养的时间周期，以确保仪器正常工作。

四、测量方法1.基础标准：城市站自动监测仪器的基础标准以国家标准和相关技术规范为准。

2.检测仪器校准方法：城市站自动监测仪器的校准操作必须按照仪器的说明书和标准执行，并在校准过程中记录仪器的关键技术参数。

3.仪器维护管理：城市站自动监测仪器的维护管理应符合相关的操作规范，并建立相应的维护记录。

4.仪器核查方法：城市站自动监测仪器应定期进行核查，核查时可采用环境空气质量标准规定的标准物质进行比对检测。

环境空气自动监测运维人员上岗证考试问答题-带答案分选器分离出不同粒径的颗粒物，然后通过β射线探测器，测量颗粒物对β射线的衰减量，从而计算出颗粒物的质量浓度。

2.空气动力学当量直径是指什么？答案：空气动力学当量直径指的是一个密度为1g/cm³的球体，在静止空气中作低雷诺数运动时，达到与实际颗粒物相同的最终沉降速度时的直径。

3.对于PM10和PM2.5连续监测系统进行验收申请前的准备工作有哪些？答案：1）提供环境保护部环境监测仪器质量监督检验中心出具的产品适用性检测合格报告；2）提供PM10和PM2.5连续监测系统的安装调试报告、试运行报告；3）提供环境保护行政主管部门出具的联网证明；4）提供质量控制和质量保证计划文档；5）提供至少连续稳定运行60天的日报表和月报表，数据应符合GB3095-2012中关于污染物浓度数据有效性的最低要求；6）建立完整的PM10和PM2.5连续监测系统的技术档案。

4.已知颗粒物工况流量为16.85 L/min，环境温度为30℃，环境大气压力为102.413 kPa，求颗粒物的标况流量？答案：QSN = 16.85 × 101.325 / (273 + 30) × 102.413 =15.34 L/min。

5.TEOM微量振荡天平法测定颗粒物浓度的基本原理是什么？答案：TEOM微量振荡天平法利用一个振荡空心锥形管作为质量传感器，在其振荡端安装可更换的TEOM滤膜，通过振荡频率变化测量滤膜的质量变化，从而计算出沉积在滤膜上颗粒物的质量。

再根据流量、环境温度和气压计算出该时段颗粒物的质量浓度。

6.β射线法测定颗粒物浓度的基本原理是什么？答案：β射线法测定颗粒物浓度利用β射线探测器测量颗粒物对β射线的衰减量，从而计算出颗粒物的质量浓度。

采样期间恒定流量的环境空气样品经过（PM10、PM2.5）分选器分离出不同粒径的颗粒物，然后通过β射线探测器，测量颗粒物对β射线的衰减量，从而计算出颗粒物的质量浓度。

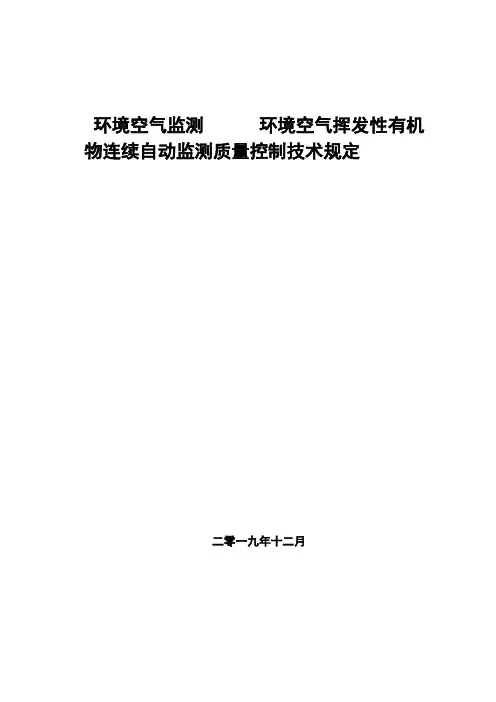

技术规定环境空气监测环境空气挥发性有机 物连续自动监测质量控制二零一九年十二月目录1、适用范围 (1)2、规范性引用文件 (1)3、术语和定义 (1)4、系统安装与验收 (3)5、系统日常运维要求 (9)6、系统质量控制要求 (14)7、量值溯源 (18)8、数据审核和处理 (20)附件1（资料性附录）光化学前体物组分清单 (21)附件2（资料性附录）数据标识代码（参考） (23)附件3（资料性附录）质控合格标准与时间频次 (24)附件4 （资料性附录）运维表单（参考范例） (25)附件5（资料性附录）目标化合物名录确定（参考范例） (36)1、适用范围本规定适用于国家环境空气监测网基于低温吸附剂或超低温空管捕集-热脱附、常温吸附剂捕集-热脱附等富集方法与气相色谱-火焰离子检测器、气相色谱-质谱、气相色谱-火焰离子检测器/质谱等定性定量方法进行环境空气挥发性有机物（以下简称VOCs）中的57种光化学前体物连续自动监测的运行质量控制。

其他类型VOCs（如TO-15等毒性VOCs、醛酮类含氧VOCs等）连续自动监测的质量控制可参考执行。

2、规范性引用文件本规定内容引用了下列文件中的条款。

凡是不注日期的引用文件，其有效版本适用于本规定。

HJ 193环境空气气态污染物（SO2、NO2、O3、CO）连续自动监测系统安装技术规范HJ 818环境空气气态污染物（SO2、NO2、O3、CO）连续自动监测系统运行和质控技术规范HJ 1010环境空气挥发性有机物气相色谱连续监测系统技术要求及检测方法HJ 759环境空气挥发性有机物的测定罐采样气相色谱-质谱法EPA-454/B-19-004 Technical Assistance Document for Sampling and Analysis of Ozone Precursors for the Photochemical Assessment Monitoring Stations Program – Revision 23、术语和定义下列术语及定义适用于本技术规定。

附件环境空气臭氧前体有机物手工监测技术要求（试行）二○一八年二月—3—目次1适用范围 (5)2规范性引用文件 (5)3术语和定义 (5)4启动监测 (5)5样品采集 (6)6测定方法 (7)7质量保证和质量控制 (8)8记录 (10)9数据审核与上报 (10)10报告 (10)附录A（规范性附录）臭氧前体有机物监测清单 (12)附录B（资料性附录）环境空气臭氧前体有机物的测定罐采样/气相色谱-氢离子火焰检测器/质谱检测器联用法 (14)附录C（资料性附录）环境空气臭氧前体有机物的测定罐采样/气相色谱-氢离子火焰检测法.25附录D（资料性附录）环境空气臭氧前体有机物的测定罐采样/气相色谱-质谱法 (31)附录E（资料性附录）相关记录表格示例 (40)—4—环境空气臭氧前体有机物手工监测技术要求（试行）为贯彻《中华人民共和国环境保护法》和《中华人民共和国大气污染防治法》，保护环境，保障人体健康，规范环境空气臭氧前体有机物手工监测，制定本技术要求。

1适用范围本技术要求规定了开展环境空气中臭氧前体有机物手工监测的技术方法，包括点位布设、样品采集、测定方法、数据审核与上报、报告编写，以及质量控制与质量保证等内容。

本技术要求适用于环境空气中臭氧前体有机物手工监测。

2规范性引用文件HJ168环境监测分析方法标准制修订技术导则HJ630环境监测质量管理技术导则HJ663环境空气质量评价技术规范（试行）HJ664环境空气质量监测点位布设技术规范（试行）HJ683环境空气醛酮类化合物的测定高效液相色谱法HJ759环境空气挥发性有机物的测定罐采样/气相色谱-质谱法3术语和定义臭氧前体有机物：指在光照条件下能与氮氧化物（NO X）等发生光化学反应生成臭氧的挥发性有机物，包括烷烃、烯烃、芳香烃、炔烃等非甲烷碳氢化合物（Nonmethane Hydrocarbons，NMHCs）及醛、酮等含氧有机物（Oxygenated Volatile Organic Compounds，OVOCs）等。

国家环境空气质量监测网城市站运行管理实施细则(试行）一、总则第一条为规范国家环境空气质量监测网城市站运行管理，保障环境空气自动监测数据和信息准确可靠，依据《生态环境监测网络建设方案》（国发〔2015〕56号)和《“十三五”环境监测质量管理工作方案》（环办监测〔2016〕104号），制定本细则。

第二条本细则所称国家环境空气质量监测网城市站（以下简称国家城市站）是指经环境保护部批准设置的，以监测城市建成区的环境空气质量整体状况和变化趋势为目的而设置的环境空气自动监测站点。

第三条国家城市站环境质量监测系统,包括环境空气颗粒物(PM10、PM2。

5）连续自动监测系统和环境空气气态污染物（SO2、NO2、O3、CO）连续自动监测系统。

(一）环境空气颗粒物连续自动监测系统由空气质量监测子站、质量保证实验室和系统支持实验室组成,其主要功能及基本要求参见《环境空气颗粒物（PM10、PM2.5）连续自动监测系统运行与质控技术规范》（HJ 817）。

（二)环境空气气态污染物连续自动监测系统由空气质量监测子站、中心计算机室、质量保证实验室和系统支持实验室组成，其主要功能及基本要求参见《环境空气气态污染物(SO2、NO2、O3、CO）连续自动监测系统运行与质控技术规范》（HJ 818)。

第四条国家城市站监测项目包括二氧化硫（SO2）、二氧化氮（NO2）、颗粒物（PM10、PM2。

5）、一氧化碳(CO)、臭氧（O3)、气象五参数（风速、风向、空气温度、相对湿度、大气压力），其他项目结合相关标准要求确定.第五条本细则适用于国家城市站的运行管理。

二、运行机制和职责分工第六条环境保护部负责组织管理国家城市站，县级以上地方环境保护主管部门负责国家城市站运行所需基础条件的保障工作。

中国环境监测总站负责国家城市站的技术管理和运行考核，并依托省级环境监测机构组建区域质控实验室，配合开展本区域国家城市站的质量控制和质量保证工作，委托运维机构负责国家城市站的运行维护工作.第七条各级环境保护主管部门、中国环境监测总站、区域质控实验室和运维机构,依据各自职责开展相关工作，保障国家城市站稳定规范运行。

附件环境空气臭氧前体有机物手工监测技术要求（试行）二○一八年二月—3—目次1适用范围 (5)2规范性引用文件 (5)3术语和定义 (5)4启动监测 (5)5样品采集 (6)6测定方法 (7)7质量保证和质量控制 (8)8记录 (10)9数据审核与上报 (10)10报告 (10)附录A（规范性附录）臭氧前体有机物监测清单 (12)附录B（资料性附录）环境空气臭氧前体有机物的测定罐采样/气相色谱-氢离子火焰检测器/质谱检测器联用法 (14)附录C（资料性附录）环境空气臭氧前体有机物的测定罐采样/气相色谱-氢离子火焰检测法.25附录D（资料性附录）环境空气臭氧前体有机物的测定罐采样/气相色谱-质谱法 (31)附录E（资料性附录）相关记录表格示例 (40)—4—环境空气臭氧前体有机物手工监测技术要求（试行）为贯彻《中华人民共和国环境保护法》和《中华人民共和国大气污染防治法》，保护环境，保障人体健康，规范环境空气臭氧前体有机物手工监测，制定本技术要求。

1适用范围本技术要求规定了开展环境空气中臭氧前体有机物手工监测的技术方法，包括点位布设、样品采集、测定方法、数据审核与上报、报告编写，以及质量控制与质量保证等内容。

本技术要求适用于环境空气中臭氧前体有机物手工监测。

2规范性引用文件HJ168环境监测分析方法标准制修订技术导则HJ630环境监测质量管理技术导则HJ663环境空气质量评价技术规范（试行）HJ664环境空气质量监测点位布设技术规范（试行）HJ683环境空气醛酮类化合物的测定高效液相色谱法HJ759环境空气挥发性有机物的测定罐采样/气相色谱-质谱法3术语和定义臭氧前体有机物：指在光照条件下能与氮氧化物（NO X）等发生光化学反应生成臭氧的挥发性有机物，包括烷烃、烯烃、芳香烃、炔烃等非甲烷碳氢化合物（Nonmethane Hydrocarbons，NMHCs）及醛、酮等含氧有机物（Oxygenated Volatile Organic Compounds，OVOCs）等。

国家环境监测网环境空气颗粒物（PM10、PM2.5）自动监测手工比对核查技术规定（试行）1 适用范围本规定规定了环境空气颗粒物（PM10、PM2.5）自动监测手工比对核查仪器、现场操作、数据处理以及质量保证与质量控制等方面的技术要求。

本规定适用于国家和地方环境监测机构对辖区内环境监测机构环境空气颗粒物（PM10、PM2.5）自动监测开展手工比对核查工作。

2 规范性引用文件本规定引用了下列文件或其中的条款。

凡是不注日期的引用文件，其有效版本适用于本规定。

GB 3095 环境空气质量标准HJ 93 环境空气颗粒物（PM10 和 PM2.5）采样器技术要求及检测方法HJ 618 环境空气PM10 和 PM2.5 的测定重量法HJ 655 环境空气颗粒物（PM10 和 PM2.5）连续自动监测系统安装和验收技术规范HJ 656 环境空气颗粒物（PM2.5）手工监测方法（重量法）技术规范JJG 1036 电子天平3 术语和定义下列术语和定义适用于本规定。

3.1. 参比方法采样器 Reference method sampler用于对审核采样器进行准确性检查的手工颗粒物采样器。

3.2. 审核采样器Audit sampler经适用性检测合格，携带至现场对环境空气颗粒物自动监测仪器进行比对的手工颗粒物采样器。

4 方法原理利用审核采样器与被核查颗粒物自动监测仪器进行同时段采样，计算自动监测仪器与审核采样器监测结果的相对误差，评价数据质量。

15 试剂和材料5.1 滤膜聚四氟乙烯材质，φ47mm，滤膜对 0.3μm标准粒子的截留效率不低于 99.7%。

5.2 滤膜盒滤膜盒应能保证滤膜承接颗粒物的部分不与滤膜盒盖接触，材料应为对采样结果无影响的惰性材料。

5.3 换膜工具包括镊子、气密性盒子等。

气密性盒子用于盛装滤膜盒与镊子等工具。

5.4 采样头清洗用品包括棉签、无水乙醇、无尘纸及硅脂等用品。

6 仪器和设备6.1 颗粒物采样器包括参比方法采样器、审核采样器等手工采样器。
