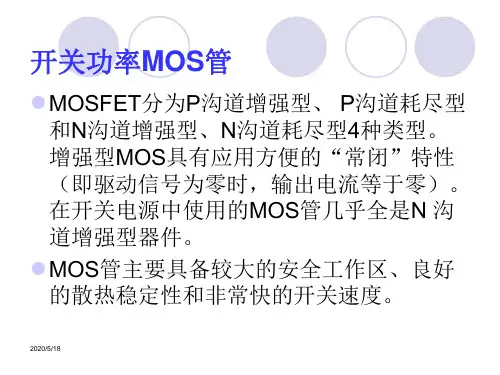

开关功率MOS管
- 格式:ppt
- 大小:264.50 KB
- 文档页数:48


p-mos管当开关管原理
P-MOS管是一种重要的场效应晶体管,常用于数字电路中的开
关和放大器。
它的工作原理基于电场控制载流子的移动,从而控制
电流的流动。
在数字电路中,P-MOS管通常用作开关管,可以通过
控制栅极电压来控制通路的导通和截止,从而实现逻辑电平的转换。
P-MOS管的结构包括栅极、漏极和源极。
当栅极施加负电压时,P-MOS管导通,漏极和源极之间形成一条低阻通路,电流可以流过。
而当栅极施加正电压时,P-MOS管截止,漏极和源极之间形成高阻
断路,电流无法流通。
P-MOS管作为开关管的原理在数字电路中有着广泛的应用。
通
过适当的电压控制,P-MOS管可以实现逻辑电平的转换,从而实现
数字信号的处理和传输。
同时,P-MOS管还具有低功耗、高噪声容
限和良好的抗干扰能力等优点,使其成为数字电路中不可或缺的重
要元件。
总之,P-MOS管作为开关管的原理基于电场控制载流子的移动,通过控制栅极电压来实现通路的导通和截止,从而实现数字电路中
的逻辑电平转换和信号处理。
它在数字电路中具有重要的应用价值,为数字电路的设计和实现提供了重要的支持。
开关电源的开关管为什么选MOSFET,而非三极管场效应晶体管(FET,Field Effect Transistor),很大程度上会与双极性结型晶体管(BJT,Bipolor Junction Transistor)简称三极管,很多应用场景相似。
有些控制开关的应用场景下,两个似乎可以相互替代。
但是两者的不同导致了,应用场景的不同,和使用时的特性不同(频率、功耗等)。
1、两者的基本物理模型不相同三极管的理想模型是流控电流源,场效应管的理想物理模型是压控电流源。
2、输入阻抗不同三极管是电流控制器件,通过控制基极电流到达控制输出电流的目的。
因此,基极总有一定的电流,故三极管的输入电阻较低;场效应管是电压控制器件,其输出电流决定于栅源极之间的电压,栅极基本上不取电流,因此,它的输入电阻很高,可高达1MΩ~100000MΩ。
高输入电阻是场效应管的突出优点。
3、完全导通(饱和状态)的等效电阻值不同三极管导通时等效电阻值大,场效应管导通电阻小,只有几十毫欧姆,几毫欧,在现在的用电器件上,一般都用场效应管做开关来用,他的效率是比较高的。
在实际工作中,常用Ib*β=V/R作为判断临界饱和的条件。
根据Ib*β=V/R算出的Ib值,只是使晶体管进入了初始饱和状态,实际上应该取该值的数倍以上,才能达到真正的饱和;倍数越大,饱和程度就越深。
BJT的CE之间可以实现的最小电压差,是一个定值,所以随着电流的增大,功耗就是Ice*Vce。
对于9013、9012而言,饱和时Vce小于0.6V,Vbe小于1.2V。
下面是9013的特性表:BCP56比较常用于开关控制功能的三极管的一个特性参数表,其Vce(sat)也是最大值0.5V饱和区的现象就是:两个PN结均正偏。
那么Vce(sat)的最大值,也就是两个二极管正向导通电压的压差,这个压差可能很小,而半导体厂家保证这颗BJT的最大值是0.6V。
这个值有可能非常接近于0,但是一般来说和IC和温度相关。
MOS管功耗计算1.计算MOS管的电流:MOS管的电流可以通过欧姆定律计算。
对于N沟道MOS管(NMOS)和P沟道MOS管(PMOS),其电流方向分别为源极到漏极和漏极到源极。
NMOS电流为:ID = 0.5 * Kp * (Vgs - Vth)²其中,ID为电流,Kp为沟道传导系数,Vgs为栅极电压与源极电压之差,Vth为沟道阈值电压。
PMOS电流为:ID = -0.5 * Kp * (Vsg - Vth)²其中,ID为电流,Kp为沟道传导系数,Vsg为源极电压与栅极电压之差,Vth为沟道阈值电压。
需要注意的是,对于PMOS,漏极和源极的电流方向相反,所以ID前面有一个负号。
2.计算MOS管的电压:MOS管的电压可以通过源极和漏极之间的电压差计算。
NMOS电压为:Vds = Vdd - Vout其中,Vds为源极到漏极之间的电压差,Vdd为Vout为漏极电压。
PMOS电压为:Vds = Vout - Vss其中,Vds为源极到漏极之间的电压差,Vout为漏极电压,Vss为地电压。
3.计算MOS管的沟道功耗:沟道功耗是MOS管由于沟道电阻而产生的功耗,可以通过沟道电阻和沟道电流的平方计算。
沟道功耗为:Pch = Rch * ID²其中,Pch为沟道功耗,Rch为沟道电阻,ID为电流。
4.计算MOS管的开关功耗:开关功耗是MOS管由于导通和截止过程中产生的瞬态功耗。
开关功耗为:Psw = 0.5 * Cgs * Vdd² * f其中,Psw为开关功耗,Cgs为栅极与源极之间的电容,Vdd为电源电压,f为开关频率。
综上所述,MOS管的功耗计算包括电流计算、电压计算、沟道功耗计算和开关功耗计算。
通过这些计算,可以对MOS管的功耗进行准确的评估和分析,从而优化设计和提高效率。
小参数常用MOS管选型1.N沟道MOS管选型:N沟道MOS管在电子设备中广泛应用。
常见的N沟道MOS管有IRF1010、IRF520、IRF540等,其工作电压范围一般在20V至100V之间,适用于低功率电子设备。
2.P沟道MOS管选型:P沟道MOS管通常应用于负载开关和功率放大器等电路中。
常见的P沟道MOS管有IRLR3103、IRLR7843等,其工作电压范围一般在20V至100V之间,适用于低功耗设备。
3.逻辑开关MOS管选型:逻辑开关MOS管通常应用于数字逻辑电路中,用于开关控制。
常见的逻辑开关MOS管有IRLZ44N、IRF630等,其工作电压范围一般在50V至100V之间,适用于低功耗数字电路。
4.功率MOS管选型:功率MOS管通常应用于功率放大器和开关电路中,需要承受较大的电流和功率。
常见的功率MOS管有IRF3205、IRF2807等,其工作电压范围一般在100V至250V之间,适用于高功率设备。
5.MOS场效应管选型:除了常见的N沟道和P沟道MOS管外,还有一种特殊的MOS场效应管,如深亚微米CMOS器件。
这些器件具有更低的功耗、更快的开关速度和更高的集成度,适用于高性能和低功耗应用。
选择合适的MOS管型号还需要考虑其他因素,如漏极电流、导通电阻、击穿电压和导通损耗等。
在实际选型过程中,可以通过参考厂家提供的数据手册和相关应用笔记,进行详细的参数对比和分析。
总之,小参数常用MOS管的选型需要综合考虑工作电压、电流和功耗等参数,同时还要考虑具体的电路设计需求。
对于不同类型的电子设备和电路,选择合适的MOS管型号可以提高工作效率和性能。
