《看图识图培训》课件

《看图识图培训》课件
多模态融合
将图像识别与其他模态的信息（如文本、音频、视频等）进行融 合，提高识别的准确性和可靠性。
边缘计算
利用边缘计算技术，将图像识别任务转移到设备终端，降低数据传 输成本和提高实时性。
无监督和半监督学习
利用无监督和半监督学习算法，从大量未标记或少量的标记数据中 学习图像特征表示，提高图像识别的泛化能力。
控制等。
图像识别的基本原理
01
02
03
04
图像预处理
对图像进行预处理，如去噪、 增强和变换等，以提高图像质
量。
特征提取
从预处理后的图像中提取出有 用的特征，如边缘、角点、纹
理等。
分类器设计
根据提取的特征设计分类器， 用于将图像分类到不同的类别
中。
分类决策
利用分类器对输入的图像进行 分类决策，输出分类结果。
05
看图识图技术前沿与展望
人工智能与图像识别技术的融合
深度学习算法
利用深度学习算法，如卷积神经 网络（CNN），对图像进行特征 提取和分类，提高图像识别的准 确率和鲁棒性。
迁移学习
将预训练的深度学习模型应用于 图像识别任务，通过微调模型参 数，快速适应特定领域的图像识 别需求。

增强现实与虚拟现实在图像识别中的应用
图像识别技术广泛应用于各个 领域，如安全监控、医疗诊断 、智能交通和工业自动化等。
图像识别技术的应用领域
安全监控
通过人脸识别、行为识 别等技术，实现安全监
控和预警。
医疗诊断
利用图像识别技术辅助 医生进行疾病诊断和治
疗。
智能交通
实现车辆检测、交通拥 堵预警和智能导航等功
能。
工业自动化
用于生产线上的零件检 测、质量检测和自动化

《看图识图培训》PPT课件

《看图识图培训》PPT课件

2
2.学会看工程图纸的重要性及意义
一.学会看工程图的重要性：
工程图纸上详细的将一个或多个产品的形态，结构，尺寸及要求都清晰醒目的表 现出来，只有通过看图，才能清楚无误的领会产品需求信息，以便于正确进行相 关动作：加工制作，验收等（工程部门主要的职责是根据工程图来验收产品成型 模具及冲型刀模是否合格,并结合现状提出改善方法）。反之，不懂看图，看错 图，将会给工作中造成极大困扰，带来时间，精力，资源的极大浪费。由此可见， 学会看图是极其重要的。
见有第一视角和第三视角投影法）；能够表现出产品的外观，结构，形态等； 3.尺寸标注：标示产品的尺寸大小规格(包含公差）； 4.技术要求:关于此产品的相关要求：如材质、颜色、印刷、冲型等。
二 工程图特性：能够毫不含糊的描述一个产品的所有几何特征，传达所要求 的信息，具有精练，简明，扼要的特性。
2021/3/26
哪些部份是废料和产品 • 外购料产品工程图：看清产品形状，结构，及尺寸规格和相关技术要求
2021/3/26
5
5.正投影法和三视图的简介
正投影法是指投影线与投影面垂直，对形体进行投影的方法
2021/3/26
6
一、正投影法和三视图
视图：用正投影法绘制的物体的图形称为视图。
2021/3/26
7
正投影法和三视图
用正投影法 在一个投影面 上绘制的物体 图形只能反映 物体的一个方 向的形状因此， 常用三视图来 表达。
2021/3/26
主视图：将物体由前向后向正投影面投影得到的视图。 俯视图：将物体由上向下向水平投影面投影得到的视图 左视图：将物体由左向右向侧投影面投影得到的视图
8
三、三视图与物体方位的对应关系
主视图反映物体的上下、左右相对位置关系。 俯视图反映物体的前后、左右相对位置关系。 左视图反映物体的上下、前后相对位置关系。

图纸识别培训PPT42页

图纸识别培训PPT42页

谢谢！
图纸识别培训
11、战争满足了，或曾经满足过人的 好斗的 本能， 但它同 时还满 足了人 对掠夺 ，破坏 以及残 酷的纪 律和专 制力的 欲望。 ——查·埃利奥 特 12、不应把纪律仅仅看成教育的手段 。纪律 是教育 过程的 结果， 首先是 学生集 体表现 在一切 生活领 域—— 生产、 日常生 活、学 校、文 化等领 域中努 力的结 果。— —马卡 连柯(名 言网)
13、遵守纪律的风气的培养，只有领 导者本 身在这 方面以 身作则 才能收 到成效 。—— 马卡连 柯 14、劳动者的组织性、纪律性、坚பைடு நூலகம் 精神以 及同全 世界劳 动者的 团结一 致，是 取得最 后胜利 的保证 。—— 列宁 摘自名言网
15、机会是不守纪律的。——雨果
61、奢侈是舒适的，否则就不是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿

识图培训PPT

识图培训PPT
C1
16 10 8
加工顺序：
① ③
2×6 20
36 45
②
④
结构名称
常见结构的尺寸注法
尺寸标注方法
说明
均布 EQS
由其他 尺寸确 定的半 径R
正方形
EQS为英语“均布”的缩 写，在GB/T16675.2-1996 标准中采用此符号，以此 代替84年标准中的“均布”。
图中的R不标注具体尺 寸，它的尺寸由宽度12h9 和长度来确定。
广西玉柴重工有限公司
Guangxi Yuchai Heavy Industry Co., Ltd.
工装设计图纸识图培训
工程机械（玉林）研究院工装设计室
2012-12-25
版权归广西玉柴重工有限公司所有
1 识图基础 2 加工标注 3 加工技术
1 识图基础
零件图的内容 • 一张完整的零件图包括：
• 1、图形 用一组视图、剖视图、断面图等，正确、清晰和简便地 表达出零件的结构和形状。
基本符号,表示表面 可用任何方法获得
。
表示表面是用不去 除材料方法获得。 如铸、锻、冲压变 形、热轧、粉末冶 金等。或者是用于 保持原供应状况的 表面（包括保持上 道工序的状况）
表示表面是用去除材料的方 法获得。如车、铣、刨、磨 、钻、剪切、抛光、腐蚀、 电火花加工、气割等
表示所有表面 具有相同的表 面粗糙度要求
尺寸数字 尺寸线 尺寸界线
尺寸标注
• 尺寸标注注意事项
尺寸标注
• 尺寸标注注意事项
半径尺寸数字 前加R
尺寸标注
• 应尽量标注在视图外面，以免尺寸线、尺寸数字与视图的轮廓线 相交。
R
尺寸标注
• 同心圆柱的直径尺寸，最好注在非圆的视图上。

《识图的基本知识》PPT课件

《识图的基本知识》PPT课件

2021/4/26
13
（4 ）设施（水、电、暖）施工图 包括给水、排水、采暖、通风各系统
的平面图、轴测图和照明、动力、弱电的 系统图、平面图及详图等。
2021/4/26
14
3、施工图的编排顺序 一套房屋建筑的施工图按其建筑的复杂程度不同，可由
几张或几十张图组成。大型复杂建筑工程的图纸可以多 到上百、数百张。因此，为了便于看图，易于查找，就 应把这些图纸按顺序编排 。建筑工程施工图一般的编 排顺序是：
2021/4/26
26
2021/4/26
27
表示常用建筑材料的图例
2021/4/26
28
表示建筑构造及配件的图例
2021/4/26
29
表示水平及垂直运输装置的图例
2021/4/26
30
表示卫生器具及水池的图例
2021/4/26
31
看图的方法
“从上往下看，从左往右看，由外向里看， 由大到小看，由粗到细看，图样与说明对 照看，建施与结施图结合看”
2021/4/26
8
2021/4/26
房屋的剖切图
9
2021/4/26
10
1、建筑施工图的设计
2、建筑施工图的种类
（1）建筑总平面图。指说明建筑物所在的地理位置和周 围环境的平面图。一般在图上标出新建筑的外形、层次、 外围尺寸、相邻尺寸；建筑物周围的地物、原有建筑、建 成后的道路，水源、电源、下水道干线的位置，如在山区 还要标出地形等高线等。有的总平面图，设计人员根据测 量确定的坐标网，绘出需建房屋所在方格网的部位和水准 标高；为了表示建筑物的朝向和方位，在总平面图中还绘 有指北针和表示风向的风玫瑰图等。
产生的该物体某一面的“影子”，这种影子称为物 体这一面的投影。 正投影是建筑图中常用的投影方 法。

《读图识图综合》课件

《读图识图综合》课件
通过图像处理技术，生成虚拟 场景或增强现实场景，提供沉
浸式的视觉体验。
REPORT
CATALOG
DATE
ANALYSIS
SUMMAR Y
04
图像识别技术
目标检测算法
总结词
目标检测算法是图像识别技术中的重要组成部分，用于在图像中识别和定位目 标物体。
详细描述
目标检测算法通过分析图像中的像素和特征，识别出图像中的物体，并确定其 位置和大小。常见的目标检测算法包括基于特征的方法、基于深度学习的方法 和混合方法等。
《读图识图综合》
适用对象
具备一定图像处理和识图基础的学生
课程性质
综综合技能，提高实 际应用能力
培养团队协作和沟通 能力，提高解决实际 问题的能力
培养学生对图像处理 和识图领域的兴趣和 热情，激发创新思维
REPORT
CATALOG
DATE
在处理图像时，如何保护用户隐私和 数据安全成为了一个重要的问题。
未来发展趋势与展望
算法优化与硬件加速
通过算法优化和专用硬件加速，提高图像处 理的效率和实时性。
多模态数据处理
将图像与其他数据（如文本、音频等）结合 起来，进行多模态数据处理和分析。
深度学习与人工智能的融合
利用深度学习等人工智能技术，提高图像识 别的准确率和鲁棒性。
由于光照、角度、遮挡等因素，获取 的图像往往存在模糊、失真等问题， 影响后续处理效果。
计算资源限制
随着图像分辨率的提高，处理算法的 计算量也急剧增加，对计算资源提出 了更高的要求。
实时性要求高
在许多应用场景中，如自动驾驶、人 脸识别等，图像处理算法需要快速响 应，对实时性要求极高。
数据隐私和安全问题

CAD看图基本培训ppt课件

CAD看图基本培训ppt课件
❖ 2）吧台、茶几、天花、走廊、楼梯、包房会用到 LED数字灯条、变色灯条、柔性灯带、点光源
❖ 3）酒吧或者娱乐场所门头会用到LED点光源做字， 或者用到显示屏。
❖ 简单理解为：从建筑物侧面看到的图，一般有左右前后看到 的几个立面。
剖面图
❖ 3、建筑物剖面图定义： 假想用一个或多个ห้องสมุดไป่ตู้直于外墙轴线的铅垂剖切面，
将房屋剖开，所得的投影图，称为建筑剖面图，简 称剖面图。剖面图用以表示房屋内部的结构或构造 形式、分层情况和各部位的联系、材料及其高度等， 是与平、立面图相互配合的不可缺少的重要图样之 一。
CAD看图基本培训
平面图、立面图、剖面图定义
❖ 1、建筑平面图定义： 是假想在房屋的窗台以上作水平剖切后，移去上 面部分作剩余部分的正投影而得到的水平剖面图。 它表示建筑的平面形式、大小尺寸、房间布置、 建筑人口、门厅及楼梯布置的情况，表明墙、柱 的位置、厚度和所用材料以及门窗的类型、位置 等情况。主要图纸有首层平面图、二层或标准层 平面图、顶层平面图、屋顶平面图等。其中屋顶 平面图是在房屋的上方，向下作屋顶外形的水平 正投影而得到的平面图。 简单理解为:从上往下看，看到的水平面的布局图
简单理解为：把一个实体从某个角度剖开，得到的一 个面。
看图步骤
❖ 从平面图初步了解建筑物布局---立面图看尺 寸---剖面图深度理解装饰细节。
标注尺寸
❖ 常用：直线标注，斜线标注，圆半径和直径 标注。
常规装饰介绍（一）
❖ 一般是酒吧、KTV、户外亮化工程等需要根据CAD 图做产品预算。
❖ 1）酒吧中间是舞台，一般会用LED显示屏做舞台背 景。
立面图
❖ 2、建筑立面图：建筑物外墙在平行于该外墙面的投影面上 的正投影图，是用来表示建筑物的外貌，并表明外墙装饰要 求的图样。表示方法主要有以下两种：(1)对有定位轴线的建 筑物，宜根据两端定位轴线编注立面图名称；(2)无定位轴线 的立面图，可按平面图各面的方向确定名称。也有按建筑物 立面的主次，把建筑物主要入口面或反映建筑物外貌主要特 征的立面称为正立面图，从而确定背立面图和左、右侧立面 图。

《识图的基本知识》课件

《识图的基本知识》课件

识图的重要性
识图在各个领域都有着重要的应用，如计算机视觉、人工智能、医学影像等。它能够提供更准确、更全面的信 息，帮助人们做出正确的决策。
识图的基本原理
感知
通过感知器官获取图像信息。
分析
对图像进行分析和解析，提取其中的特征和模式。
理解
将提取到的特征和模式与事先学习到的知识进行 比对和理解。
推理
根据对图像的理解进行推理和判断。
《识图的基本知识》PPT 课件
本课程将介绍识图的基本知识，包括定义、重要性、基本原理、应用领域、 常见挑战以及提高识图能力的方法。希望通过本课程，让大家对识图有更深 入的了解，提升自己的图像理解能力。
ห้องสมุดไป่ตู้图的定义
识图是指通过对图像的解析和理解，从中获取有用的信息并进行推理和判断。 它是一种基于视觉输入的认知过程。
4 图像失真
由于传输或存储等原因，图像可能发生失真， 影响识图的准确性。
提高识图能力的方法
学习知识
深入学习图像处理和识别的相 关知识和算法。
实践练习
通过大量的实践练习，提高图 像理解和识别的能力。
多领域交叉
将图像处理和识别技术应用到 不同领域，拓宽应用场景。
总结和展望
识图是一门重要而有挑战的学科，随着科技的不断进步，识图技术将得到更 广泛的应用，并为我们带来更多的便利和惊喜。
识图的应用领域
1
医学影像
用于辅助医生诊断和治疗。
2
智能交通
用于交通监控和车辆识别。
3
安防监控
用于监控视频的智能分析和报警。
识图的常见挑战
1 复杂背景
图像中存在复杂的背景干扰，影响图像的理 解和分析。
2 光照变化

《图像识别》课件 (2)

《图像识别》课件 (2)

3
物体识别及追踪技术
物体识别及追踪技术可用于智能家居、智能摄像头等设备，实现智能化的物品辨 识和跟踪。
图像识别的未来发展
图像识别在智能家居领 域的应用
图像识别将成为智能家居的重 要技术，带来更智能、更高效、 更便利的家居生活体验。
图像识别的机器学习与 人工智能发展趋势
图像识别将结合机器学习和人 工智能的发展趋势，不断推动 技术的创新和应用场景的扩展。
图像识别的未来发展展望
图像识别将在更多领域发挥作 用，影响人们的生活，推动科 技进步。
总结与展望
1 提高图像识别技术
研发的重要性
图像识别技术的不断提 高对于实现更精准的识 别和更广泛的应用至关 重要。
2 图像识别在各个领
域中的作用
图像识别在人工智能、 安防、医疗、交通等多 个领域中扮演着重要角 色，带来丰富的应用场 景。
图像识别常用算法
特征提取算法
用于从图像中提取有意义的特征，如形状、颜色、纹理等。
分类算法
用于将图像分为不同的类别或进行对象识别，如支持向量机、随机森林等。
深度学习算法
基于神经网络的算法，能够自动学习和理解图像，如卷积神经网络等。
图像处理的基础操作
Байду номын сангаас
图像几何变换
用于调整图像的大小、旋转、 平移和翻转等操作，以适应 不同的场景需求。
图像滤波处理
通过应用滤波器去除图像中 的噪声，并增强图像的特定 特征，如边缘、纹理等。
图像分割
将图像分为多个区域或对象， 便于后续的识别、分析和处 理。
图像识别的应用场景
1
自动驾驶技术中的图像识别
图像识别在自动驾驶中起着关键作用，帮助汽车感知和理解道路、车辆和行人等 元素。

看图识图培训

看图识图培训
•二.学会看图的意义：
•当代，社会发展日新月异，工程图纸在每个产品的开发及生产过程中 有着举足轻重的地位。能看懂工程图，就能清楚明白的了解一个产品的 特性，更容易加入到整个产品的生产过程中去；同样，作为相关品管人 员，会简单看图，则是衡量其能否胜任工作的标准。
3.如何学会看工程图
一.看图的方法和步骤：
•主视图：将物体由前向后向正投影面投影得到的视图。 •俯视图：将物体由上向下向水平投影面投影得到的视图 •左视图：将物体由左向右向侧投影面投影得到的视图
三、三视图与物体方位的对应关系
主视图反映物体的上下、左右相对位置关系。 俯视图反映物体的前后、左右相对位置关系。 左视图反映物体的上下、前后相对位置关系。
1.首先:了解该产品的名称，编号，类型； 2.其次，宏观看图：总览全图，了解产品的形状，结构及尺寸规格。 3.再次，微观看图：现实中存有物体都有6个面，也就有六个视角：俯（顶）视图，
底视图，前（正）视图，后视图，左视图，右视图。因此，拿到某个产品的图 纸后首先要看有哪几个视图，分别查看每个视图形状，结构及标注的尺寸， 常 见的图面上有三个视图（简称三视图）。为便于读者更容易看清一个复杂产品 的形状，结构，图幅角落里一般会有1至2个斜视图。 4.最后：了解产品的形状，结构和大小规格后，再仔细查看整张图面，牢记其中任 何一个文字叙述及要求，然后按要求进行相关作业。
工作中需注意事项
• 背胶类工程图：看清产品形状，结构，及尺寸规格和相关技术要求，找准刷胶 背胶位置和胶带型号，注意背胶位置是否需去除胶带厚度
• 印刷类产品工程图：看清产品形状，结构，及尺寸规格和相关技术要求，注意 印刷的膜厚，油墨型号及颜色，水胶型号，导电等特殊要求
• 背胶类产品工程图：看清产品形状，背胶正反（背胶正反尤其重要） • 贴纸类产品工程图：看清产品形状，注意是否有无通孔和离型纸手柄，弄清哪
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
些部份是废料和产品 • 外购料产品工程图：看清产品形状，结构，及尺寸规格和相关技术要求
《看图识图培训》
5.正投影法和三视图的简介
正投影法是指投影线与投影面垂直，对形体进行投影的方法
《看图识图培训》
一、正投影法和三视图
视图：用正投影法绘制的物体的图形称为视图。
《看图识图培训》
正投影法和三视图
用正投影法 在一个投影面上 绘制的物体图形 只能反映物体的 一个方向的形状 因此，常用三视 图来表达。
主视图：将物体由前向后向正投影面投影得到的视图。 俯视图：将物体由上向下向水平投影面投影得到的视图 左视图：将物体由左向右向侧投影面投影得到的视图
《看图识图培训》
三、三视图与物体方位的对应关系
主视图反映物体的上下、左右相对位置关系。 俯视图反映物体的前后、左右相对位置关系。 左视图反映物体的上下、前后相对位置关系。
《看图识图培训》
常见物体的基本视图
《看图识图培训》
第一视角投影法
第三视角投影法
《看图识图培训》
《看图识图培训》
《看图识图培训》
以上，四张图面有何《看区图识图别培训？》
《看图识图培训》
Thanks！
《看图识图培训》
1.首先:了解该产品的名称，编号，类型； 2.其次，宏观看图：总览全图，了解产品的形状，结构及尺寸规格。 3.再次，微观看图：现实中存有物体都有6个面，也就有六个视角：俯（顶）视
图，底视图，前（正）视图，后视图，左视图，右视图。因此，拿到某个产品 的图纸后首先要看有哪几个视图，分别查看每个视图形状，结构及标注的尺寸， 常见的图面上有三个视图（简称三视图）。为便于读者更容易看清一个复杂产 品的形状，结构，图幅角落里一般会有1至2个斜视图。 4.最后：了解产品的形状，结构和大小规格后，再仔细查看整张图面，牢记其中 任何一个文字叙述及要求，然后按要求图纸在每个产品的开发及生产过程中有着举足轻 重的地位。能看懂工程图，就能清楚明白的了解一个产品的特性，更容易加入到 整个产品的生产过程中去；同样，作为相关品管人员，会简单看图，则是衡量其 能否胜任工作的标准。
《看图识图培训》
3.如何学会看工程图
一.看图的方法和步骤：
看图识图技巧课程

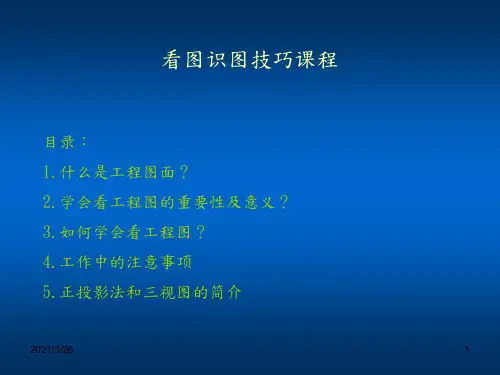

目录： 1.什么是工程图面？ 2.学会看工程图的重要性及意义？ 3.如何学会看工程图？ 4.工作中的注意事项 5.正投影法和三视图的简介
《看图识图培训》
1.什么是工程图
一 工程图组成：产品名称+产品2d图形+尺寸标注+技术要求等。
1.产品名称：产品的名称及编号； 2.产品2d图形：将一个3d(立体）的产品，投影于2d的平面上用线条构成的图形。（常
《看图识图培训》
工作中需注意事项
• 背胶类工程图：看清产品形状，结构，及尺寸规格和相关技术要求，找准刷胶 背胶位置和胶带型号，注意背胶位置是否需去除胶带厚度
• 印刷类产品工程图：看清产品形状，结构，及尺寸规格和相关技术要求，注意 印刷的膜厚，油墨型号及颜色，水胶型号，导电等特殊要求
• 背胶类产品工程图：看清产品形状，背胶正反（背胶正反尤其重要） • 贴纸类产品工程图：看清产品形状，注意是否有无通孔和离型纸手柄，弄清哪
见有第一视角和第三视角投影法）；能够表现出产品的外观，结构，形态等； 3.尺寸标注：标示产品的尺寸大小规格(包含公差）； 4.技术要求:关于此产品的相关要求：如材质、颜色、印刷、冲型等。
二 工程图特性：能够毫不含糊的描述一个产品的所有几何特征，传达所要求 的信息，具有精练，简明，扼要的特性。
《看图识图培训》
2.学会看工程图纸的重要性及意义
一.学会看工程图的重要性：
工程图纸上详细的将一个或多个产品的形态，结构，尺寸及要求都清晰醒目的表 现出来，只有通过看图，才能清楚无误的领会产品需求信息，以便于正确进行相 关动作：加工制作，验收等（工程部门主要的职责是根据工程图来验收产品成型 模具及冲型刀模是否合格,并结合现状提出改善方法）。反之，不懂看图，看错 图，将会给工作中造成极大困扰，带来时间，精力，资源的极大浪费。由此可见， 学会看图是极其重要的。
