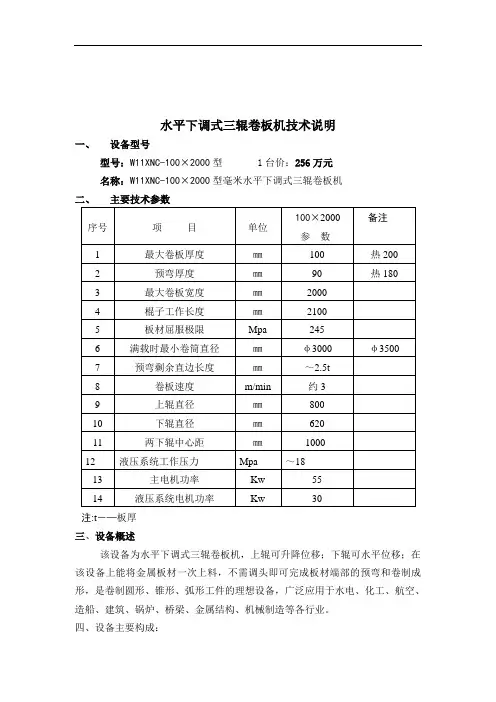

水平下调式三辊卷板机技术说明设备型号型号：W11XNC-100 2000型1 台价：256万元名称：W11X N C-1002O O O型毫米水平下调式三辊卷板机注:t ――板厚三、设备概述该设备为水平下调式三辊卷板机，上辊可升降位移；下辊可水平位移；在该设备上能将金属板材一次上料，不需调头即可完成板材端部的预弯和卷制成形，是卷制圆形、锥形、弧形工件的理想设备，广泛应用于水电、化工、航空、造船、建筑、锅炉、桥梁、金属结构、机械制造等各行业。
四、设备主要构成:上辊部分（上辊、上辊主传动装置、传动侧轴承体、倾倒平衡装置）下辊部分（两下辊、下辊辅助传动装置、水平移动装置、对料装置）架体部分（底座、左右机架、上辊驱动油缸）倾倒部分（上辊倾倒侧轴承体、倾倒油缸）卷锥筒装置液压系统（液压泵站系统、阀组）电气控制部分，强电部分、数显部分（PLC控制系统）、操作台润滑系统五、设备的结构特征1.机器由底座、上辊、下辊、左右机架、主驱动系统、辅助驱动系统、液压系统、电气控制系统等组成。
底座及机架采用焊接结构，严格要求焊缝质量，并进行时效处理，以保证机器在工作负荷下有足够的强度和刚度。
2.工作部分上辊装在两轴承体内，分别镶在两侧的机架内侧，由两端油缸驱动上辊升降运动。
上辊两端轴承均采用低速度、重载荷的调心滚子轴承，上辊的升降位移量由数字显示，可根据数字显示调整工作辊平行或倾斜。
其同步精度± 上辊的倾倒侧装有倾倒油缸，方便取料。
上辊尾部装有平衡机0.2mm。
构。
在倾倒侧失去支承时，平衡上辊处于水平位置。
两下辊装在上辊机架内侧，由下辊机架进行支承，采用低速度、重载荷的调心滚子轴承。
两下辊在油缸驱动下同时进行水平移动，下辊水平移动量数字显示，根据数字显示调整下工作辊平行。
其同步精度为±0.2m m，并可自动回中。
对料装置安装在下辊一侧，由油缸驱动其工作。
卷锥筒装置安装在上辊的左端，随上辊同升降。
3.主驱动系统机器的三个工作辊均为主动辊。
其中上辊为主驱动辊，上辊动力可满足在最大工况负荷下工作。
两下辊为辅助驱动辊，作用为送进料和防止在卷制薄板过程中可能产生的打滑。
上下辊工作的线速度匹配，由液压系统在卷板过程中实现自动匹配。
上工作辊由1台液压马达通过行星减速机驱动。
下工作辊由液压马达通过一级齿轮付驱动。
三辊的回转运动均装有制动装置，以确保工件卷制时的准确定位。
该装置运转平稳，卷制灵活可靠。
4.液压系统上工作辊升降、下工作辊水平移动及上、下工作辊的旋转，侧倒轴承体倾倒、复位，对料装置均由液压系统驱动。
液压系统中的主要元件油泵、马达、各阀组元件、密封件均选用国内名牌厂家的产品，其性能稳定、质量可靠。
系统管路布置整齐，无渗漏。
5.电气控制系统(1)结构组成：机械各动作均由电控NC系统集中控制，按钮操作。
A、数显S系统，采用国内光电研究所生产的高精度传感器和数显表。
B、NC电气系统，采用OMRON公司生产工控机PLC和彩色触摸式LCD 显示屏，以及相应的输入输出模块。
本配置在长期给各个用户配套过程中证明，具有抗干扰能力强，使用寿命长，抗震、运动稳定等优点。
传感器采用高精度的11位绝对式光电编码器，以保证位置精度及实现各辊位置监控。
强电部分主要器件均选用国内外性能好的产品，并具备寿命长、无故障时间长等特点。
⑵系统主要技术指标系统工作为380V 50Hz,显示精度为0.1mmNC系统上、下工作辊位置同步控制时，同步精度为0.2mm. ⑶控制系统功能A、NC系统可显示多种实时数据及卷板信息上辊两端绝对位置实时显示；下辊两端绝对位置实时显示B、NC系统具有如下智能功能人机对话可编程设定及输入功能故障自诊断显示及操作失误智能判别功能机床各部位监测逻辑处理及保护功能各运动部件软硬限位保护功能下辊自动回归中位功能断电记忆功能：即当操作中途突然断电或卷板结束整机断电后，因某种原因上下辊位置发生变化时,再重新上电PLC系统功能跟踪辊子位置准确无误地显示出实际位置。
安全保护功能：当出现意外情况时，操作人员可方便及时地关闭设备及系统，以确保设备及人身安全。
六、设备主要特点1.该机型能将金属板材一次上料，不需调头即可完成板材端部的预弯和卷制成形，是卷制圆形、锥形、弧形工件的理想设备。
2.该机主传动为三辊全驱动，改变传统传动方式，提高传动效率，简化结构，缩小整机体积，减少设备占地面积。
3.该机改变传动的滑动摩擦，采用滚动摩擦，节能效果显著，为理想节能产品。
4•在机器上设有卷锥筒装置，能方便的卷制出理想的锥形制品。
5•整机刚度好，重心低、运动平稳，工作辊刚度均高于行业标准，保证工作精度。
6.液压系统中主要阀组采用榆次油研（中日合资）或台湾产品，此阀组为铸造流道，过流量大，压力损失小，发热小，使用可靠。
7.液压系统有吸、回油滤油器，保证系统的清洁度，有空气滤清器，保证油箱正常呼吸和水份蒸发，系统中有双道的安全保护装置，保证设备的使用安全。
所有液压管路均采用新技术的径向密封快装接头，此接头广泛应用于煤炭机械最恶劣的环境中，使用压力20Mpa无渗漏。
8.电气控制系统采用国内光电所专业系统，NC系统采用日本OMRON公司原产的高速PLC,质量可靠，NC系统有故障自诊断功能，断电记忆功能。
9.电气系统有稳压、防干扰功能，在电源有波动和冲击情况下保证正常, 并装有过流过热及机器各动作之间的安全联锁保护装置。
10.机器由于采用先进的结构形式，运动可靠，减少无功损耗，为理想的节能型产品。
七、关键元器件明细表八、该机设计、制造主要引用的标准:售后服务服务承诺善尽美的售后服务，把用户满意度放在首要的位置。
对于每位用户，我们都要详细了解和分析不同需要和环境，建立全面的档案，为他们提供最完善的技术方案 和优质的售后服务。
我们非常重视设备的有效运行，不定时进行跟踪维护和回访， 做到更详尽的技术支持，以确保用户的生产需求。
多年来经过对产品的跟踪维护和回访，为我们及时、快速、准确的服务积户所想，真实地维护好客户利益，我们公司才能树立更好的信誉，才能更好的发 展。
我们公司将本着真JB/T8796-1998 《卷板机精度》JB/T1829-1997 《锻压机械通用技术条件》 GB17120-1997 《锻压机械安全技术条件》 JB/T8609-1997 《锻压机械焊接件技术条件》 JB/T5936-1991 《工程机械机械加工通用技术条件》 JB/ZQ4000.5 GB/T3766-2001 《铸件通用技术条件》 《液压系统通用技术条件》 JB/T5994-1992 《装配通用技术条件》JB/T5946-1991 《工程机械涂装通用技术条件》 GB16754-1997 《机械安全急停设计原则》GB/T5226.1-1996《工业机械电气设备第1部分：通用技术条件》xxxxxxxxxxx有限公司长期以来一直致力于为用户提供优质高效、完诚合作的原则，以我们在弯曲整形机械领域突出的技术实力、良好的声誉和灵活的合作方式为保证，为我公司生产的所有设备提供优质的技术支持与售后服务。
