2020届高三地理图表专项训练：等值线图的判读

等值线图的判读整理：付茂坤等值线图是中学地图中较为普遍的一种专题地图，常见的有等温线图、等压线图、等高线图、等深线图、等震线图、等盐度线图、等降水量线图、等太阳高度线图、等太阳辐射线图等。

是历年高考的必考内容。

等值线图中，最重要的就是等温线、等压线和等高线图，其它各类等值线图的判读与分析方法均可借鉴这三者。

等值线图共同的判读方法：⒈分析等值线的数值、疏密和弯曲情况；⒉都适用“高低规律”——所谓“高”是指等值线的弯曲部位向高值凸出（即每条等值线弯曲的凸出部位指向等值线数值递增的方向），这时弯曲所示部位为相对低值区域；“低”与“高”相反，即等值线的弯曲部位向低值凸出，弯曲所示部位为相对高值区域。

⒊都要分析该等值线的影响因素。

一、等温线图的判读㈠概念：等温线图：表示温度的空间分布变化的图。

㈡分类：气温的等温线图和水温的等温线图。

㈢影响因素：太阳辐射（地理纬度）、下垫面（地形、地势）、海陆分布、大气环流、洋流等。

㈣判读方法：⒈判断南北半球：温度一般是从低纬度地区向高纬度地区递减。

⒉判断地形：山地：在闭合的等温线图上，越向中心，气温越低；盆地：在闭合的等温线图上，越向中心，气温越高。

⒊判断地势：地势高：在非闭合的等温线图中，地势高处气温比同纬度其他地区气温低，等温线向低纬度凸出；地势低：在非闭合的等温线图中，地势低处气温比同纬度其他地区气温高，等温线向高纬度凸出。

⒋判断海陆分布和季节：由于海水和陆地的热容量不同，等温线在海洋和陆地的分布（同纬度地区）正好相反。

北半球冬季（一月）：陆地上等温线向南凸出，海洋上等温线向北凸出；北半球夏季（七月）：陆地上等温线向北凸出，海洋上等温线向南凸出。

⒌判断大气环流：一般，等温线的排列和大气环流的方向往往是垂直的。

如我国夏季风等温线呈东北——西南向排列，与夏季风的风向（东南风）基本垂直；欧洲一月等温线呈西北——东南向排列，与西风（西南风）基本垂直。

⒍判断洋流流向和性质：流向：等温线的凸出方向就是洋流的流向；性质：等温线向高纬度方向凸出是暖流，等温线向低纬度方向凸出是寒流。

专题二等值线图的判读[知识概述]一、等值线的主要类型中学地理中常见的等值线有等高线、等温线、等压线、等降水量线、等盐度线、等酸雨pH线、等太阳辐射量线、等太阳高度线等。

其中又以等高线地形图、等温线分布图、等压线分布图三种最为重要。

主干知识脉络等高线图(等深线) 地形图高度的计算：相对高度、海拔高度基本地形的判断：山顶、盆地、陡崖、山谷、山脊、鞍部综合判读与应用地形对气候的影响气温：海拔、阴阳坡、迎背风坡降水：迎、背风坡(雪线)；地形对河流的影响流向、流速、水能、航运水系特征、河流的侵蚀与堆积地形对自然景观的影响垂直地带性的分异坡向差异：迎、背风坡地形对人类活动的影响农业生产布局的垂直分异水库大坝选址、水电、航运、交通选线、城市选址剖面图的绘制与判断应用绘制的一般方法判读问题等温线图等温线的走向与纬线平行〔一致〕――＞太阳辐射递变律与海岸线平行――＞海水对气温起调节作用，经度地带性与等高线走向一致与山脉走向，高原边缘平行盆地闭合曲线：夏季炎热中心，冬季温暖中心等温线向高纬突出等温线的弯曲等温线向低纬突出山地闭合曲线冬夏均为低温暖流经过地势低夏季大陆冬季海洋寒流经过地势高冬季大陆夏季海洋暖锋经过冷锋经过等温线的疏密气温水平分布的差异的大小疏：气温差异小〔我国夏季〕密：气温差异大〔我国冬季〕各种等值线的基本原理相似，了解其中一项，其它可以类推。

如下表：(3)两条等值线一般不能相交。

例如，在一般情况下，同一地点不会有两个高度，所以等高线一般不相交、不重叠。

垂直壁立的峭壁悬崖，等高线在图上可以显示为重合状态。

(4)一般情况下，等值线两侧一边高于等值线的数值，另一边低于等值线的数值。

[要点诠释]一、等值线图判读的一般方法1、观察等值线的稀密等压线图气压场的类型高、低气压中心 高压脊和低压槽 脊线和槽线 鞍部风向和风力风向：气压梯度力、地转偏向力、磨擦力的合成 风力：取决于等压线的疏密和等压距的大小 锋面气旋低压中心――＞气旋――＞低压槽 ――＞气流交汇――＞主、被动风 ――＞冷暖锋气旋左侧为冷锋气旋右侧为暖锋等值线密，说明地理要素的地区分布差异大；等值线稀，说明地理要素的地区分布差异小。

等值线图的判读可分如下步骤进行：一读图名；二读数值范围和极端值的大小；三读弯曲方向和延伸方向；四读疏密程度；五读局部小范围闭合；六再结合具体相关知识进行解读。

“高高低低规律”：等值线向高值凸出数值为低，向低值凸出数值为高。

例：在等高线地形图上，等高线弯曲部位向高值凸出，则该部位所示地形为山谷（低），等高线向低值凸出，则为山脊（高）；在海平面等压线分布图中，等压线凸出部分指向高值，形成的狭长区域是低压槽，等压线凸出部分指向低值，形成的狭长区域是高压脊；在海平面等温线分布图中，等温线凸出部分指向低值的区域为暖流流经海区，反之，为寒流流经海区；在海平面等盐度线分布图中，等盐度线凸出部分指向低值的区域盐度偏高，反之，盐度偏低。

一、等高线图的判读介绍几种主要地貌类型的等高线特征。

1、等高线的判读原则（1）看等高线的数值。

可读出任意一点的海拔高度，还可以看其极值，表示该区域海拔最大与最小情况，进而显示该区域地势起伏的大小。

如果没有数值注记，可根据示坡线（示坡线――为垂直于等高线的短线）来判断。

相邻两条等高线的数值大小存在三种可能（大于、等于或小于一个等高距）。

（2）看等高线的延伸方向。

等高线的延伸方向为地形走向，与等高线垂直方向为坡度最陡方向，是水流方向。

（3）看等高线的疏密程度。

在等高距一定时，线愈密则坡度愈陡，水流愈急；若某坡面等高线高处密，低处疏，则为凹坡，反之为凸坡。

（4）看等高线的形状。

一组等高线如向地势低的方向凸，则此处地形为山脊；相反则为山谷。

（5）看局部小范围闭合等高线。

如在相邻两条等高线的中间，又增加了一条闭合的等高线，则表示其高度不在正常范围内，新增等高线的数值必定等于相邻两条等高线的数值之一，等高线内的高度特点是：大于大的或小于小的。

2、五种基本地形的判断类型海拔相对高度等高线特征平原低于200米极小等高线注记数值在200米以下，分布十分稀疏高原高度大小等高线注记数值很大，等高线在高原的边坡分布密集，在顶部分布明显稀疏山地高于500米很大等高线注记数值大，分布密集丘陵低于500米小于100米等高线注记数值不大，分布稀疏盆地不确定等高线呈闭合圈状，数值中间大，四周小3、山谷与山脊的判断等高线特征地形意义山谷等高线弯曲，等高线向数值大的方向凸出河流发育之处山脊等高线弯曲，等高线向数值小的方向凸出流域的分水岭4、地理要素综合分析（1）与气候结合：海拔高的地区应考虑气温的垂直变化，山地应考虑迎风坡、背风坡的区别。

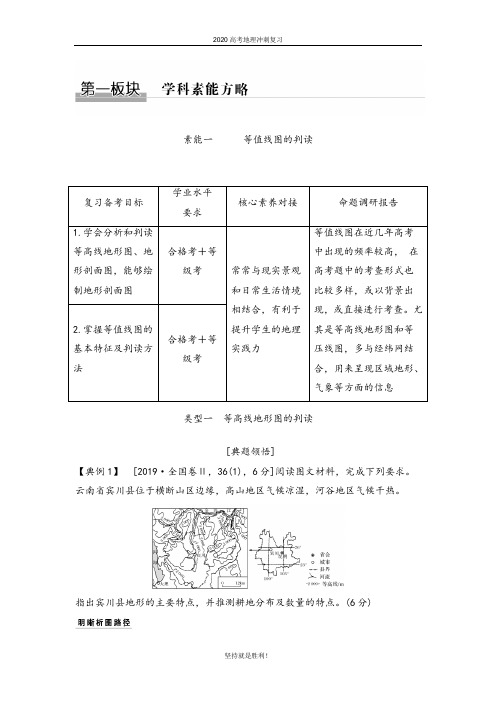

素能一等值线图的判读复习备考目标学业水平要求核心素养对接命题调研报告1.学会分析和判读等高线地形图、地形剖面图，能够绘制地形剖面图合格考＋等级考常常与现实景观和日常生活情境相结合，有利于提升学生的地理实践力等值线图在近几年高考中出现的频率较高，在高考题中的考查形式也比较多样，或以背景出现，或直接进行考查。

尤其是等高线地形图和等压线图，多与经纬网结合，用来呈现区域地形、气象等方面的信息2.掌握等值线图的基本特征及判读方法合格考＋等级考类型一等高线地形图的判读[典题领悟]【典例1】[2019·全国卷Ⅱ，36(1)，6分]阅读图文材料，完成下列要求。

云南省宾川县位于横断山区边缘，高山地区气候凉湿，河谷地区气候干热。

指出宾川县地形的主要特点，并推测耕地分布及数量的特点。

(6分)答案地形特点：山高谷深。

耕地特点：耕地主要分布在谷地和山间盆地，数量少(或面积小、占土地面积比重小)。

综合思维分析宾川县等高线地形图，综合判定其地形特征及耕地状况区域认知由云南省经纬网图确定宾川县位置，由等高线地形图了解其耕地分布地理实践力“耕地主要分布在地势相对的平坦河谷、山间盆地”这一规律的运用[素能方略]1.等高线地形图的判读类型和方法(1)判断地势高低：数值大，地势高；数值小，地势低。

(2)判断坡度大小：密集的地区坡度陡，稀疏的地区坡度缓。

如上图中，丙为陡坡，乙为缓坡。

(3)判断地形类型：抓住200米、500米、1 000米等高线，确定平原、山地、丘陵和高原等地形类型。

(4)判断地形部位：抓住等高线的弯曲、闭合、重合等分布状况，判断山地、盆地(洼地)、鞍部、山脊、山谷、陡崖等地形部位。

如上图中甲为鞍部，丁为山谷。

(5)相对高度的计算：任意两点之间有n条数值不同的等高线，等高距为d米，则这两点的相对高度H可用下面公式求算：(n－1)d米＜H＜(n＋1)d米。

2.等高线地形图的六大应用技巧(1)紧邻河流但分别位于河流两侧的两条等高线的值相同，即河谷两侧的等高线呈对称分布。

2020届高三地理复习方法讲解：如何分析太阳辐射分布规律和判读太阳辐射等值线图一、典题示例读“我国部分地区年太阳辐射总量分布图”，完成下列问题。

1.下列地区，年太阳辐射总量最贫乏的是（）A.珠江三角洲B.四川盆地C.长江三角洲D.华北平原2.仅考虑年太阳总辐射量的分布情况，假如你作为太阳能热水器的营销员，最适合营销的一组城市是（）A.北京、海口、贵阳B.上海、重庆、台北C.昆明、兰州、郑州D.福州、广州、成都【答案】1. B 2. C【解析】1.本题考查地理图表的判读能力。

根据图示成都、重庆、贵阳等地太阳辐射总量小，具体分布在四川盆地及其附近。

所以本题选择B选项。

2.太阳能热水器应该在太阳能丰富的地区销售。

图中昆明、兰州和郑州的太阳辐射强。

贵阳、重庆、成都不适合进行太阳能热水器的营销。

所以本题选择C选项。

二、方法讲解(一)太阳辐射分布与影响因素的分析方法1．太阳辐射强弱的影响因素分析2．描述太阳辐射的分布规律(1)全球的太阳辐射分布世界各地年太阳辐射总量分布不均衡，如图所示：(2)我国年太阳辐射总量的空间分布我国年太阳辐射总量的分布，从总体上看是从东部沿海向西部内陆逐渐增大。

我国太阳辐射高值中心在青藏高原，低值中心在四川盆地。

具体分布如图所示：(3)描述太阳辐射分布规律的方式描述太阳辐射分布规律时，要注意时、空两个方面：时间上一般分析其冬、夏季的差异；空间上一般描述其“从……向……递减(递增)”“××多，××少”。

(二)太阳辐射分布等值线图的判读方法太阳辐射总量分布图一般以等值线形式来表示太阳辐射量的分布状况，该类型的地图遵循等值线图的一般特征。

以下图为例，其判读方法如下：某区域太阳年辐射总量等值线分布图1．读数值(1)读出图中最大值(如图中①点数值最大，介于6 000～6 500之间)、最小值(如图中②点数值最小，介于3 000～3 500之间)，求出差值大小。

常考图形的判读(一)等值线图(2017·江苏卷)2017年5月5日～6日，我国东北部分地区在立夏之后罕降暴雪。

下图为5月6日0时亚洲部分地区海平面气压形势图。

读图，回答1～2题。

1．最可能降暴雪的地点是( )A．甲 B．乙C．丙 D．丁2．此时，远在我国南方戊地的天气状况为( )A．晴，西南风 B．阴，西北风C．晴，东南风 D．阴，东北风1.A2.C续表1．(2017·湖南长郡中学高三月考)下图为我国华北某城市房价等值线图。

图中房价最可能相等的地点是( A )A．E、M B．D、MC．M、N D．D、E根据等值线的递变规律可以判断，N小于4 000，D大于6 000，E处于5 000～6 000之间。

M点由于位于河流上游且处于河流交汇，环境优美，交通便利，所以M点地价处于5 000～6 000之间，选A。

阶地是在地壳垂直运动的影响下，由河流下切侵蚀作用而形成，有几级阶地，就对应有几次地壳运动。

下图示意某河流阶地的地形，其中等高距为20m。

某地质考察队沿剖面线在①②③④⑤处分别钻孔至地下同一水平面，利用样本分析得知①⑤为同一岩层且岩层年龄较新，②④为同一岩层且岩层年龄较老。

读图，完成2～3题。

2．图示地区的地质地貌为( D )A．向斜山 B．背斜山C．向斜谷 D．背斜谷3．若在③处钻40m到达采集样本水平面，则在⑤处钻至该水平面最有可能的深度是( C )A．15m B．45mC．75m D．105m第2题，图中河流所在位置为谷地；以河流为中心，向两翼岩层出现由老到新的变化，说明为背斜构造，即该地的地质地貌为背斜谷。

第3题，根据图中等高距可知，③、⑤两地的相对高差为20～60m之间，且⑤处海拔较高。

若在③处钻 40m到达采集样本水平面，则在⑤处钻至该水平面最有可能的深度为60～100m之间。

(2017·广州模拟)读世界局部地区某月等温线示意图，完成4～6题。

4．图中PQ两点间的最短距离约为( B )A．2 200km B．1 100kmC．500km D．275km5．此时( A )A．亚欧大陆等温线向南凸出B．图示地区日出的地方时早于6时C．非洲最南端气候高温多雨D．北印度洋海水呈顺时针方向流动6．有关图中海峡地理特征的叙述，正确的是( D )A．处于信风带，风急浪高B．位于海沟，地壳活动C．寒暖流交汇，鱼类丰富D．纬度较高，结冰期长第4题，根据图中经纬度变化规律可知，PQ两点位于60°N纬线上，且两点之间的经度差是20°。

题型一等值线图的判读（1）——2023届高考地理高频题型专项训练下图为“某地区等高线地形图”(单位：米)。

读图，完成下列问题。

1.图中“P~Q”一线（）A.经过两个鞍部B.最低处海拔为30米地处于谷地之中 D.高差最大可达300米2.在a、b、c、d四地观察（）地能看到b地地能看到c地地能看到c地地能看到d地海水透明度是表示海水能见程度的一个量度，影响透明度分布和变化的主要因素是海水的光学性质、水中的悬浮物质等，下图为局部海域6月和10月等透明度线分布图(单位：米)。

据此完成下面小题。

3.下列说法正确的是（）A.等透明度线与等深线的分布比较接近B.夏季渤海海域透明度低于秋季C.夏季东海近岸与外海透明度差异较大D.近岸海区较外海的能见程度好4.10月份甲地等透明度线形成向外海突出的“水舌”，主要影响因素是（）A.洋流B.地表径流C.海底地形D.人类活动下图为某区域年平均气温(单位：℃)等温线图。

据此完成下面小题。

5.图示地区常见的小尺度环流是（）A.锋面气旋B.山谷风C.湖陆风D.暖性高压6.①②③④四地中，最易出现大气逆温层的是（）A.①B.②C.③D.④下图为南半球某地等压线（单位：百帕）示意图。

完成下面小题。

7.四地中风力最大的是（）A.①B.②C.③D.④8.④处的风向为（）A.西北风B.东北风C.西南风D.东南风读图，完成下面小题。

9.影响图中①②③三条等温线基本走向及数值递变的主导因素是（）A.纬度B.海陆位置C.地形D.洋流10.图中R地的气温数值，最可能是（）读下图，完成下面小题。

11.此图若为北半球等温线图，且甲、丙为海洋，乙为陆地，则气温数值（）A.d>b>c>aB.c>d>a>bC.c>a>d>bD.d>b>c>a12.若此图为等高线，则（）A.沿a、c线能发育河流B.沿b、d线成为河流的分水岭C.该区域的地势起伏不大、c两地的气温差与b、d两地的气温差接近13.下图为该区域等高线（单位：m）地形图，完成下列问题。

2020届高三地理复习讲解：等高线值的判读一、知识讲解等高线值的判读是以等高线为基础，综合题目信息对所求地海拔高度和相对高度的判读。

1、根据流水的方向判定。

水往低处流，等高线穿越河谷时向上游弯曲，即河流流向与等高线凸出方向相反，由高值流向低值。

2、根据示坡线判定。

示坡线也叫降坡线，是与等高线垂直相交的短线，总是指向海拔较低的方向。

3、根据等高距判读。

等高距全图一致，结合图中所提示的信息，如海平面、某等高线高度等，进行综合分析，推算出所求地高度。

4、根据两地间的气温差判读。

根据气温垂直递减率（约为0.6℃／100m），可计算出这两地间的相对高差。

5、根据“高于高值、低于低值”判断。

比如两条等高线之间，或闭合等高线的等高值相同，那么如果这两条线（或闭合线中间）比外圈的等高值小，那么之间的数值即小；如果这两条线（或闭合线中间）比外圈的等高值大，那么之间的数值即大。

6、根据公式法对相对高度的判读。

（1）如果能从等高线图上直接读出所求甲乙两点间的海拔高度。

则甲乙两点之间的相对高度为两点之差。

（2）如过两点间的海拔高度为不确定值，可以根据公式计算。

H高—H低＜∆H＜H高—H低+2d，其中H高表示两点所夹等高线最高值的高程，H低表示两点所夹等高线最低值的高程。

二、例题分析下图为我国东南某区域等高线地形图(单位：米)，图中甲地处湖心岛，1～6为地质勘探队采集的样本岩石序列，其中1、3、4、6与2、5分别为两个不同时期的地层，且前者比后者形成较早，现旅游规划部门欲连接点2～5，修建玻璃栈桥。

读图回答下列各题。

1. 湖心岛的最高点可能是( )A. 675米B. 650米C. 625米D. 600米2. 下列关于该区域的旅游开发思路不正确的是( )A. 陡崖处可开发成瀑布，盛夏时节观赏瀑布效果较好B. 陡崖处进行雕刻题字，内容高差不超过200米为宜C. 湖心岛的地质构造稳定性较好，可建大型游乐设施D. 行走于玻璃栈桥上无法观看甲处为起点的漂流项目【答案】1. C 2. D【解析】1.如图可知，图中等高距为50米，湖心岛海拔最低处约为500米，最高点的海拔应当在600~650米之间，结合选项故选C。

2020届高三地理复习讲解：等值线的判读一、典例引领等流时线是指流域上径流能同时到达流域出口的所有地点的连线。

按一定的流速，在流域地图上可做出许多条汇流时间的等值线，使得在同条等值线上的水质点能在该汇流时间同时集中到流域出口，这就是等流时线图（如图所示，图中数值为相对值）。

读图完成1—2题。

1．下列关于图中信息的解读，正确的是A．等流时线弯曲方向与地形无关B．等流时线数值越大，表示离流域出口越远C．等流时线数值越小，表示流量越小D．等流时线越稀疏，表示流域面积越大2．据图分析，下列结论可以确定的是A．甲河段落差最大B．乙区域植被覆盖率最高C．丙河段流量最大D．丁区域地形最平坦【答案】1．B 2．A【解析】1．等流时线弯曲方向与地形有关，A错；根据图示的等值线分布规律可以看出，距离流域出口越近，等值线的数值越小，数值逐渐向河流上游递增，即距离流域出口越远等流时线数值越大，B对；等流时线数值越小，表示越靠近河流下游，流量应越大，C错；等流时线的疏密不能直接反映流域面积的大小，D错。

故选B。

2．河流落差大，流速快，等值线应最稀疏，A正确；等值线较密集，表示流速较慢，植被覆盖率高会导致降水的汇流速度变慢，但乙区域等流域时线不是最密集的，B错；丙河段不是离流域出口最近的，故流量不是最大，C错；等流时线分布越密集，表示流速越慢，就地形而言该地形应该最平坦，而由图可知丁区域等流时线不是最密集的，D错。

故选A。

二、知识讲解等值线的判读等值线类型繁多，新颖等值线层出不穷，这类试题的特点是以等值线的形式呈现某种地理事物的空间分布及变化，重点考查等值线的数值特征、分布特征及其形成原因。

在判读新颖等值线图时，注意利用地理环境整体性特征，分析影响等值线的因子及等值线对其他地理事物的影响。

图 1 渤海及附近区图 2 某冶炼厂周边土壤1．等值线的主要类型等值线是指某一坐标平面上数值相等的点的连线。

常见等值线有等高线、等压线和等温线等，除常见等值线以外的其他等值线，有的地方称之为新颖等值线。

等值线图的判读等值线是某地理事物或现象数值相等的各点的连线。

等值线图是用布满一定区域内的若干条等值线表示某地理事物或现象的数量分布状况。

由于等值线上标有数值，而且数值间隔（等值距）是相等的，因此可以根据等值线的数值大小、疏密程度、排列和延伸方向、弯曲状况、闭合状况等，反映出该地理事物或现象变化的急缓、递变的方向及分布特点。

1. 等值线图的种类等值线图是中学地图中较为普遍的一种专题地图，常见的有等高（深）线图、等温线图、等压线图、等降水量线图、等太阳辐射量线图、等震线图、等盐度线图、等PH值线图等，近年来又出现了较为新颖的等太阳高度线图、等地下水（潜水）位线图。

等值线图的种类繁多，尤以等高线地形图、等温线分布图、等压线分布图三种最为重要。

2. 等值线图的基本特性① 同一条等值线上的数值相等。

② 相邻两条等值线的数值可能相等，也可能相差一个等值距。

③ 等值线为闭合曲线。

等值线是封闭的曲线，无论怎样迂回曲折，终必环绕成圈，但在等值线图上由于受图幅限制，不一定能显示出其全部闭合的状态。

④ 同一幅等值线图上，两条等值线一般不能相交。

（等高线地形图上的陡崖除外）⑤ 同一幅等值线图上，等值线的数值间隔（相邻两条等值线之间的差值）是相等的。

3. 等值线图的共同特征稀疏→差值小平直----影响因素单一疏密程度密集→差值大等值线弯曲----影响因素复杂高→低值方向弯曲（凸低为高）→脊、高、多、大、强弯曲方向低→高值方向弯曲（凸高为低）→谷、槽、低、少、小、弱4.等值线的性质特征5.等值线图的判读要领判读等值线图要做到“五读一分析”。

即读数值范围和极值、读延伸方向、读疏密程度、读弯曲方向、读局部小范围闭合等值线，分析成因。

如下表（以等高线、等温线、等压线为例）：②区域气温差别幅度大小④陆地密，海洋疏陆地、夏季的海洋、寒流经过和地势高的地方 ③分布规律：“点北陆北，点南陆南”；“高高低低” 。

特点是：“大于大的”或“小于小的”等压线①区域气压差别幅度大小②判读高、低气压中心位置①判读近地面风向：顺着风向等压线值越来越小 ②分析天气变化 判断风速大小：密集风速大稀疏风速小①高压脊： 高气压中向数值低处凸出的区域②低压槽：低气压中向数值高处凸出的区域③垂直方向：“高凸低凹”凸的地方为高压区 凹的地方为低压区①判读气压场类型： 高气压：中高周低 低气压：周高中低 ②表示气压不在正常范围。
