液、塑限联合测定试验.

液限、塑限联合试验液限和塑限是土壤力学中重要的两个指标，在土壤工程中具有重要作用。

液限是指土壤含水量在一定条件下从流动状态向塑性状态转变的含水量，塑限是指土壤含水量在一定条件下从塑性状态向半固态状态转变的含水量。

液限和塑限通常是通过试验来确定的，两者的试验可以一同进行，即液限、塑限联合试验。

液限的试验常常使用Casagrande液限仪进行。

该液限仪的主要组成部分有标准圆形塑性限量模、跌落杆、橡胶墩等，液限试验就是指在液限仪中进行的试验。

液限试验一般使用标准土壤样品，对试样进行加水，然后通过跌落杆的跌落次数和高度，测定试样流变状态的变化，得到反映土壤流变状态的液限值。

塑限的试验通常使用压片法（英文名称为Proctor test）。

该试验需要将试样放置在一压片仪的平面压板中，经过固定时间和一定次数的荷载，测定试样体积的较大变化，得到反映土壤塑性状态的指标——塑限值。

液限、塑限联合试验是指将液限试验和塑限试验一同进行的试验，其目的是为了更全面地探究土壤的力学特性。

具体试验过程如下：首先，取一定量的干燥土样，在干燥箱中进行烘干处理，得到干土质量。

然后，将干土样放入试验容器中，并通过注水的方式增加土样的含水量，以获得液限、塑限的相关数据。

对于液限试验，通常需要在试验容器内以标准化的条件进行摆动试验。

摆动的次数和深度是固定的，通过记录液体通过土样的次数和深度，得到液限值。

对于塑限试验，需要将润湿的土样放在压片试验仪中，施加荷载，使样品在一定时间内塑性定形，通过测量挥发后的样品体积变化，得到塑限值。

通过液限、塑限联合试验，可以比较全面地了解土壤的力学性质和工程特性，为土壤的工程应用提供可靠的参考数据。

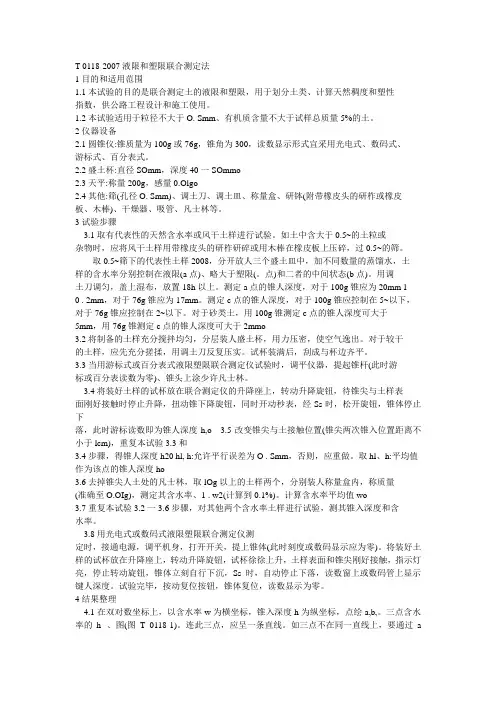

T 0118-2007液限和塑限联合测定法1目的和适用范围1.1本试验的目的是联合测定土的液限和塑限，用于划分土类、计算天然稠度和塑性指数，供公路工程设计和施工使用。

1.2本试验适用于粒径不大于O. Smm、有机质含量不大于试样总质量5%的土。

2仪器设备2.1圆锥仪:锥质量为100g或76g，锥角为300，读数显示形式宜采用光电式、数码式、游标式、百分表式。

2.2盛土杯:直径SOmm，深度40一SOmmo2.3天平:称量200g，感量0.Olgo2.4其他:筛(孔径O. Smm)、调土刀、调土皿、称量盒、研钵(附带橡皮头的研柞或橡皮板、木棒)、干燥器、吸管、凡士林等。

3试验步骤3.1取有代表性的天然含水率或风干土样进行试验。

如土中含大于0.5~的土粒或杂物时，应将风干土样用带橡皮头的研柞研碎或用木棒在橡皮板上压碎，过0.5~的筛。

取0.5~筛下的代表性土样2008，分开放人三个盛土皿中，加不同数量的蒸馏水，土样的含水率分别控制在液限(a点)、略大于塑限(。

点)和二者的中间状态(b点)。

用调土刀调匀，盖上湿布，放置18h以上。

测定a点的锥人深度，对于100g锥应为20mm 10 . 2mm，对于76g锥应为17mm。

测定c点的锥人深度，对于100g锥应控制在5~以下，对于76g锥应控制在2~以下。

对于砂类土，用100g锥测定c点的锥人深度可大于5mm，用76g锥测定c点的锥人深度可大于2mmo3.2将制备的土样充分搅拌均匀，分层装人盛土杯，用力压密，使空气逸出。

对于较干的土样，应先充分搓揉，用调土刀反复压实。

试杯装满后，刮成与杯边齐平。

3.3当用游标式或百分表式液限塑限联合测定仪试验时，调平仪器，提起锥杆(此时游标或百分表读数为零)、锥头上涂少许凡士林。

3.4将装好土样的试杯放在联合测定仪的升降座上，转动升降旋钮，待锥尖与土样表面刚好接触时停止升降，扭动锥下降旋钮，同时开动秒表，经Ss时，松开旋钮，锥体停止下落，此时游标读数即为锥人深度h,o 3.5改变锥尖与土接触位置(锥尖两次锥入位置距离不小于lcm)，重复本试验3.3和3.4步骤，得锥人深度h20 hl, h:允许平行误差为O . Smm，否则，应重做。

液限和塑限联合测定法1.目的与适用范围本试验的目的是联合测定土的液限和塑限，用于划分土类、计算天然稠度和塑性指数，供公路工程设计和施工使用。

本试验适用于粒径不大于0・5mm、有机质含量不大于试样总质量5%的土。

2仪器设备(1)圆锥仪：锥质量未100g或76g,锥角未30°,读数显示形式宜采用光电式、数码式、游标式、百分表式。

(2)盛土杯：直径50mm,深度40^50mm o(3)天平:称量200g,感量0. 01g o(4)其他：筛(孔径0. 5mm)、调土刀、调土皿、称量盒、研钵、干燥器、吸管、凡士林等。

3 •试验步骤(1)取有代表性的天然含水量或风干土样进行试验。

如上中含有大于0. 5mm的土粒或杂物时9应将风干土样用带橡皮头的研杵研碎或用木棒在橡皮板上压碎，过0.5m的筛。

取代表性上样200g,分开放人三个盛上皿中，加不同数量的蒸馆水，使土样的含水量分别控制在液限g点)、略大于塑限(C点)和二者的中间状态b点)附近。

用调土刀调匀，密封放置18h 以上。

测定a点的锥入深度，对于100g锥应为20mm ±0. 2mm,对于76g 应为17mm o测定c点的锥入深度，对于100g锥应控制在5mm 一下，对于76g锥应控制在2mm以下。

对于砂类土，用100g锥测定c点的锥入深度可大于5mmo用76g 锥测定c点的锥入深度可大于2mmo (2)将制备的土样充分搅拌均匀，分层装入盛土杯，用力压密，使空气逸出。

对于较干的土样，应充分搓揉，用调土刀反复压实。

试杯装满后，刮成与杯边齐平。

(3)当用游标式或百分表式液塑限联合测定仪时，调平仪器，提起锥杆、锥头上涂少许凡士林。

(4)将装好土样的试杯放在联合测定仪的升降座上，转动升降旋钮，待锥尖与土样表面刚好接触是停止升降，扭动锥下降旋钮，同时开动秒表，经5s时，松开旋钮，锥体停止下落，此时游标读数即为锥入深度山。

(5)改变锥尖与土接触位置(锥尖两次锥入位置距离不小于lcm),重复本试验步骤(3)和(4),得锥入深度h2o hi、th允许平行误差为0. 5mm,否则，应重做。

T 0118-2007液限和塑限联合测定法1目的和适用范围1.1本试验的目的是联合测定土的液限和塑限，用于划分土类、计算天然稠度和塑性指数，供公路工程设计和施工使用。

1.2本试验适用于粒径不大于O. Smm、有机质含量不大于试样总质量5%的土。

2仪器设备2.1圆锥仪:锥质量为100g或76g，锥角为300，读数显示形式宜采用光电式、数码式、游标式、百分表式。

2.2盛土杯:直径SOmm，深度40一SOmmo2.3天平:称量200g，感量0.Olgo2.4其他:筛(孔径O. Smm)、调土刀、调土皿、称量盒、研钵(附带橡皮头的研柞或橡皮板、木棒)、干燥器、吸管、凡士林等。

3试验步骤3.1取有代表性的天然含水率或风干土样进行试验。

如土中含大于0.5~的土粒或杂物时，应将风干土样用带橡皮头的研柞研碎或用木棒在橡皮板上压碎，过0.5~的筛。

取0.5~筛下的代表性土样2008，分开放人三个盛土皿中，加不同数量的蒸馏水，土样的含水率分别控制在液限(a点)、略大于塑限(。

点)和二者的中间状态(b点)。

用调土刀调匀，盖上湿布，放置18h以上。

测定a点的锥人深度，对于100g锥应为20mm 10 . 2mm，对于76g锥应为17mm。

测定c点的锥人深度，对于100g锥应控制在5~以下，对于76g锥应控制在2~以下。

对于砂类土，用100g锥测定c点的锥人深度可大于5mm，用76g锥测定c点的锥人深度可大于2mmo3.2将制备的土样充分搅拌均匀，分层装人盛土杯，用力压密，使空气逸出。

对于较干的土样，应先充分搓揉，用调土刀反复压实。

试杯装满后，刮成与杯边齐平。

3.3当用游标式或百分表式液限塑限联合测定仪试验时，调平仪器，提起锥杆(此时游标或百分表读数为零)、锥头上涂少许凡士林。

3.4将装好土样的试杯放在联合测定仪的升降座上，转动升降旋钮，待锥尖与土样表面刚好接触时停止升降，扭动锥下降旋钮，同时开动秒表，经Ss时，松开旋钮，锥体停止下落，此时游标读数即为锥人深度h,o 3.5改变锥尖与土接触位置(锥尖两次锥入位置距离不小于lcm)，重复本试验3.3和3.4步骤，得锥人深度h20 hl, h:允许平行误差为O . Smm，否则，应重做。

T 0118-2007液限和塑限联合测定法1目的和适用范围1.1本试验的目的是联合测定土的液限和塑限，用于划分土类、计算天然稠度和塑性指数，供公路工程设计和施工使用。

1.2本试验适用于粒径不大于O. Smm、有机质含量不大于试样总质量5%的土。

2仪器设备2.1圆锥仪:锥质量为100g或76g，锥角为300，读数显示形式宜采用光电式、数码式、游标式、百分表式。

2.2盛土杯:直径SOmm，深度40一SOmmo2.3天平:称量200g，感量0.Olgo2.4其他:筛(孔径O. Smm)、调土刀、调土皿、称量盒、研钵(附带橡皮头的研柞或橡皮板、木棒)、干燥器、吸管、凡士林等。

3试验步骤3.1取有代表性的天然含水率或风干土样进行试验。

如土中含大于0.5~的土粒或杂物时，应将风干土样用带橡皮头的研柞研碎或用木棒在橡皮板上压碎，过0.5~的筛。

取0.5~筛下的代表性土样2008，分开放人三个盛土皿中，加不同数量的蒸馏水，土样的含水率分别控制在液限(a点)、略大于塑限(。

点)和二者的中间状态(b点)。

用调土刀调匀，盖上湿布，放置18h以上。

测定a点的锥人深度，对于100g锥应为20mm 10 . 2mm，对于76g锥应为17mm。

测定c点的锥人深度，对于100g锥应控制在5~以下，对于76g锥应控制在2~以下。

对于砂类土，用100g锥测定c点的锥人深度可大于5mm，用76g锥测定c点的锥人深度可大于2mmo3.2将制备的土样充分搅拌均匀，分层装人盛土杯，用力压密，使空气逸出。

对于较干的土样，应先充分搓揉，用调土刀反复压实。

试杯装满后，刮成与杯边齐平。

3.3当用游标式或百分表式液限塑限联合测定仪试验时，调平仪器，提起锥杆(此时游标或百分表读数为零)、锥头上涂少许凡士林。

3.4将装好土样的试杯放在联合测定仪的升降座上，转动升降旋钮，待锥尖与土样表面刚好接触时停止升降，扭动锥下降旋钮，同时开动秒表，经Ss时，松开旋钮，锥体停止下落，此时游标读数即为锥人深度h,o 3.5改变锥尖与土接触位置(锥尖两次锥入位置距离不小于lcm)，重复本试验3.3和3.4步骤，得锥人深度h20 hl, h:允许平行误差为O . Smm，否则，应重做。

液限和塑限联合测定法1.目的与适用范围本试验的目的是联合测定土的液限和塑限，用于划分土类、计算天然稠度和塑性指数，供公路工程设计和施工使用。

本试验适用于粒径不大于0.5mm、有机质含量不大于试样总质量5%的土。

2仪器设备（1）圆锥仪：锥质量未100g或76g，锥角未30o，读数显示形式宜采用光电式、数码式、游标式、百分表式。

（2）盛土杯：直径50mm，深度40~50mm。

（3）天平：称量200g，感量0.01g。

（4）其他：筛（孔径0.5mm）、调土刀、调土皿、称量盒、研钵、干燥器、吸管、凡士林等。

3.试验步骤（1）取有代表性的天然含水量或风干土样进行试验。

如上中含有大于0.5mm的土粒或杂物时，应将风干土样用带橡皮头的研杵研碎或用木棒在橡皮板上压碎，过0.5m的筛。

取代表性上样200g，分开放人三个盛上皿中，加不同数量的蒸馏水，使土样的含水量分别控制在液限（a点）、略大于塑限（c点）和二者的中间状态b点）附近。

用调土刀调匀，密封放置18h以上。

测定a点的锥入深度，对于100g锥应为20mm±0.2mm，对于76g应为17mm。

测定c点的锥入深度，对于100g锥应控制在5mm一下，对于76g 锥应控制在2mm 以下。

对于砂类土，用100g 锥测定c 点的锥入深度可大于5mm 。

用76g 锥测定c 点的锥入深度可大于2mm 。

（2）将制备的土样充分搅拌均匀，分层装入盛土杯，用力压密，使空气逸出。

对于较干的土样，应充分搓揉，用调土刀反复压实。

试杯装满后，刮成与杯边齐平。

（3）当用游标式或百分表式液塑限联合测定仪时，调平仪器，提起锥杆、锥头上涂少许凡士林。

（4）将装好土样的试杯放在联合测定仪的升降座上，转动升降旋钮，待锥尖与土样表面刚好接触是停止升降，扭动锥下降旋钮，同时开动秒表，经5s 时，松开旋钮，锥体停止下落，此时游标读数即为锥入深度h 1。

（5）改变锥尖与土接触位置（锥尖两次锥入位置距离不小于1cm ），重复本试验步骤（3）和（4）,得锥入深度h 2。

试验一液限塑限联合试验一、试验目的：测定细粒土(粒经小于0.5mm，并且有机质含量不超过试样总质量5%的土)的液限和塑限含水率，用于计算塑性指数和液性指数，为粘性土的分类定名和状态确定等提供依据。

二、试验方法：目前标准试验方法为液限塑限联合测定法。

作为过渡可沿用液限用圆锥式液限仪测定，塑限用搓滚法测定。

后者的操作方法附后。

三、试验设备：1、液塑限联合测定仪：锥质量76g，锥角30°，读数显示形式有光电式、游标式和百分表式。

学生试验采用游标式液塑限仪。

2、铝盒、天平、烘箱、调土刀、凡士林等。

图1-1 游标式液塑限仪四、试验步骤：1、备样：取天然含水率土样或风干土样约400g(当土样中含有粒经大于0.5mm的土粒和杂物时，应剔除或过0.5mm的筛)，分成三份，分别放入三个盛土皿中，加不同数量的纯水，制成不同稠度的试样，试样的含水率宜分别接近液限、塑限和二者中间的状态(使试样的圆锥下沉深度宜为3～5mm，8～10mm，16～18mm的范围)。

将试样调匀后放入密封的保湿缸中，静置24h。

2、装样：将制备好的试样用调土刀充分调拌均匀，密实地填入试样杯中，填满后刮平表面。

注意装样时避免试样中存留空隙或气泡，刮土时不得用调土刀在土面上反复涂抹，以免影响试验结果。

3、放锥：①旋转游标式液塑限仪上的水平调节螺丝，使仪器水平泡居中。

②将带有游标的圆锥提起，顺时针旋转控制旋钮将其固定(使游标下刻度对零)。

擦净试锥，在锥体上涂以薄层凡士林。

③将盛有试样的是试样杯放在升降座上，调节升降座至锥尖刚好接触土面。

④顺时针旋转控制旋钮，使圆锥自由下落，经5s后立即松开控制旋钮，测读圆锥下沉深度。

4、取样测含水率：取出试锥，用调土刀挖除带有凡士林部分的土，然后在试样中心附近取10g以上的土两盒，在天平上称盒加湿土质量m。

打开盒盖，1将试样带盒放入烘箱，在105～110℃的温度下烘至恒量后称盒加干土质量m，用以计算试样在该圆锥下沉深度下的含水率。

一、实验目的本次实训旨在通过液塑限联合试验，掌握液塑限联合测定法的基本原理、仪器设备的使用方法以及实验操作步骤，学会计算土的塑性指数和液性指数，为今后对土的性质和地基承载力的评价提供理论依据。

二、实验原理液塑限联合测定法是测定细粒土液限和塑限含水量的方法。

液限是细粒土呈可塑状态的上限含水量，塑限是细粒土呈可塑状态的下限含水量。

通过测定不同含水率的土样在液塑限联合测定仪上的圆锥入土深度，绘制圆锥入土深度与含水率的关系曲线，即可确定液限和塑限。

三、实验仪器与材料1. 液塑限联合测定仪2. 电子秤3. 烘箱4. 称量碗5. 调土碗6. 调土刀7. 蒸馏水8. 土样四、实验步骤1. 准备工作（1）将土样在烘箱中烘干至恒量，称取不少于200g土样，放入称量碗中。

（2）用调土刀将土样调匀，并分别放入三个调土碗中。

（3）向调土碗中加入不同数量的蒸馏水，使土样的含水量分别控制在液限、略大于液限和二者的中间状态。

2. 液塑限联合测定仪操作（1）将仪器放置在水平工作台上，调整水平螺旋脚，使水准泡居中。

（2）打开仪器电源，预热3分钟。

（3）将调好土样的调土碗放入仪器中的试样杯中，刮平表面。

（4）缓缓调节升降旋钮，使锥尖刚好接触到土样表面。

（5）按下测量键，锥体落下，待测量时间到，记录入土深度。

（6）重复上述步骤，进行多次测量。

3. 数据处理（1）将不同含水率的土样圆锥入土深度记录在表格中。

（2）在双对数坐标纸上绘制圆锥入土深度与含水率的关系曲线。

（3）根据曲线确定液限和塑限。

（4）计算塑性指数和液性指数。

五、实验结果与分析1. 实验结果本次实验测得的液限为25.6%，塑限为16.8%，塑性指数为8.8，液性指数为0.9。

2. 结果分析根据实验结果，该土样属于可塑土。

液限和塑限的测定结果符合土工规范的要求，为该土样的工程应用提供了理论依据。

六、实验总结通过本次液塑限联合试验实训，我掌握了液塑限联合测定法的基本原理、仪器设备的使用方法以及实验操作步骤。

一、实验目的液塑限联合测定实验是为了研究土体的液限和塑限，为划分土类、计算天然稠度、塑性指数等提供依据。

通过本实验，了解土体在不同含水率条件下的变形极限，评估和比较不同材料的力学性能。

二、实验原理液限和塑限是黏性土的重要物理特性指标，反映了土中水对土性质的影响。

液限是细粒土呈可塑状态的上限含水率，塑限是细粒土呈可塑状态的下限含水率。

本实验采用液塑限联合测定法，通过测定土样在不同含水率状态下的圆锥体下沉深度，绘制出圆锥下沉深度与含水率关系曲线，从而确定液限和塑限值。

三、实验材料与仪器1. 实验材料：细粒土、蒸馏水。

2. 实验仪器：液塑限联合测定仪、电子秤、烘箱、称量碗、调土碗、调土刀、锥式仪、干燥器、吸管、凡士林等。

四、实验步骤1. 准备土样：取有代表性的天然含水率或风干土样，用带橡皮头的研杵研碎或用木棒在橡皮板上压碎，过0.5mm的筛，取0.5mm筛下的代表性土样200g，分开放入三个盛土皿中。

2. 调制土样：向三个盛土皿中分别加入不同数量的蒸馏水，使土样的含水率分别控制在液限、略大于塑限和二者中间状态。

3. 调匀土样：用调土刀调匀每个盛土皿中的土样。

4. 测定圆锥下沉深度：将调制好的土样分别放入锥式仪中，进行圆锥下沉深度测定。

5. 记录数据：记录每个土样在不同含水率状态下的圆锥下沉深度。

6. 绘制关系曲线：以含水率为横坐标，圆锥下沉深度为纵坐标，在双对数坐标纸上绘制圆锥下沉深度与含水率的关系曲线。

7. 查找液限和塑限值：在关系曲线上，圆锥下沉深度为10mm的点所对应的含水量为液限，下沉深度为2mm的点所对应的含水量为塑限。

五、实验结果与分析1. 实验结果根据实验数据，绘制出圆锥下沉深度与含水率的关系曲线，查得液限和塑限值。

2. 实验分析通过本实验，我们得到了不同土样的液限和塑限值，可以进一步计算土的塑性指数和液性指数，为划分土类、计算天然稠度等提供依据。

六、实验结论本实验通过液塑限联合测定法，成功测定了土样的液限和塑限值，为划分土类、计算天然稠度、塑性指数等提供了依据。
