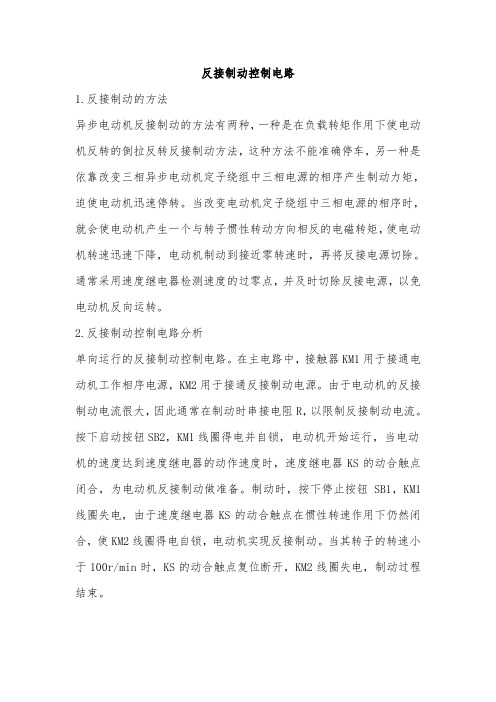

电动机反接制动控制

反接制动控制电路
1.反接制动的方法
异步电动机反接制动的方法有两种，一种是在负载转矩作用下使电动机反转的倒拉反转反接制动方法，这种方法不能准确停车，另一种是依靠改变三相异步电动机定子绕组中三相电源的相序产生制动力矩，迫使电动机迅速停转。

当改变电动机定子绕组中三相电源的相序时，就会使电动机产生一个与转子惯性转动方向相反的电磁转矩，使电动机转速迅速下降，电动机制动到接近零转速时，再将反接电源切除。

通常采用速度继电器检测速度的过零点，并及时切除反接电源，以免电动机反向运转。

2.反接制动控制电路分析
单向运行的反接制动控制电路。

在主电路中，接触器KM1用于接通电动机工作相序电源，KM2用于接通反接制动电源。

由于电动机的反接制动电流很大，因此通常在制动时串接电阻R，以限制反接制动电流。

按下启动按钮SB2，KM1线圈得电并自锁，电动机开始运行，当电动机的速度达到速度继电器的动作速度时，速度继电器KS的动合触点闭合，为电动机反接制动做准备。

制动时，按下停止按钮SB1，KM1线圈失电，由于速度继电器KS的动合触点在惯性转速作用下仍然闭合，使KM2线圈得电自锁，电动机实现反接制动。

当其转子的转速小于100r/min时，KS的动合触点复位断开，KM2线圈失电，制动过程结束。

他励直流电动机反接制动仿真一、 工作原理直流电动机的反接制动分为电压反向的反接制动和倒拉反接制动。

电压反向反接制动作用用于电动机的快速停机，而倒拉反接制动用于低速下放位能负载。

反接制动就是通过调换电动机电枢电压方向以改变电枢电流方向，反接制动就是通过调换电动机电枢电压方向以改变电枢电流方向，从而使电从而使电动机的电磁转矩方向发生改变，最终实现电动机制动。

当电动机在电动运转状态下以稳定的转速n 运行时候，如图1-1所示，为了使工作机构迅速停车，可在维持励磁电流不变的情况下，可在维持励磁电流不变的情况下，突然改变电枢两端外施电突然改变电枢两端外施电压的极性，并同时串入电阻，如图1-2所示。

由于电枢反接这样操作，制动作用会更加强烈，会更加强烈，制动更快。

制动更快。

制动更快。

电机反接制动时候，电机反接制动时候，电机反接制动时候，电网供给的能量和生产机械的动能电网供给的能量和生产机械的动能都消耗在电阻Ra+Rb 上面。

上面。

M UaEIaTn+-Uf( a )电动状态电动状态图1-1 1-1 制动前的电路图制动前的电路图制动前的电路图M UaEIan+-TUfRb(b)制动状态图1-2 1-2 制动后的电路图制动后的电路图制动后的电路图同时也可以用机械特性来说明制动过程。

电动状态的机械特性如下图三的特性1 n 与T 的关系为T C C R C U C I R U C En I R U E I C T n C T E a E a E a a a E a a a aT E 2E F -F =F -=F =-=F =F =电压反向反接制动时，电压反向反接制动时，n n 与T 的关系为的关系为其机械特性如图1-3中的特性2。

设电动机拖动反抗性恒转矩负载，负载特性如图1-3中的特性3。

TT Ln 231bacon o T L图1-3 1-3 反接制动迅速停机过程反接制动迅速停机过程反接制动迅速停机过程制动前，制动前，系统工作在机械特性系统工作在机械特性1与负载特性3的交点a 上，上，制动瞬间，制动瞬间，制动瞬间，工作点工作点平移到特性2上的b 点，点，T T 反向，成为制动转矩，制动过程开始。

电动机可逆运行反接制动控制总结电动机可逆运行反接制动是一种常见的电动机控制方法，其在电动机运行过程中能够实现电动机的快速停止和逆向运动。

本文将从电动机可逆运行和反接制动两个方面进行总结。

一、电动机可逆运行电动机可逆运行是指电动机能够根据控制信号实现正向和反向运动。

这种控制方法广泛应用于各种机械设备中，例如电梯、卷帘门、输送机等。

电动机可逆运行的实现主要依靠电动机控制器中的电路设计和编程控制。

电动机可逆运行的关键是控制器中的电路设计。

一般情况下，控制器中会采用H桥电路来实现电机的正反向控制。

H桥电路由四个开关组成，通过对这四个开关的控制，可以实现电机的正反向运动。

当需要使电机正向运动时，将两个对角线上的开关闭合，使电流依次通过电机的两个绕组；当需要使电机反向运动时，将另外两个对角线上的开关闭合，使电流改变流向，从而改变电机的转向。

二、反接制动反接制动是指电动机在运行过程中，通过反接电源使电机快速停止或实现反向运动。

这种制动方法具有制动力强、制动时间短的优点，适用于对电机要求制动性能较高的场合。

反接制动的实现主要依靠电动机控制器中的电路设计和编程控制。

在制动过程中，电动机控制器会将电机正向运行时的电源电压反向加到电机上，形成反向转矩，从而使电机快速停止或反向运动。

三、电动机可逆运行反接制动控制电动机可逆运行反接制动控制是将电动机可逆运行和反接制动两种控制方法结合起来，实现对电动机的灵活控制。

这种控制方法在一些特殊的应用场合中得到广泛应用，例如机床、自动化生产线等。

电动机可逆运行反接制动控制的实现主要依靠电动机控制器中的电路设计和编程控制。

控制器中的电路设计需要考虑到电动机正向运行、反向运行和制动的要求，通过合理的电路设计和编程控制，实现对电动机的可逆运行和反接制动控制。

总结：电动机可逆运行反接制动是一种常见的电动机控制方法，其能够实现电动机的快速停止和逆向运动。

电动机可逆运行反接制动的实现主要依靠电动机控制器中的电路设计和编程控制。

三相异步电动机反接制动控制电路原理示例文章篇一：哇塞！同学们，你们知道三相异步电动机反接制动控制电路原理吗？这可太神奇啦！先来说说啥是三相异步电动机吧。

它就像一个超级大力士，能给好多机器提供强大的动力。

可有时候这个大力士也得乖乖听话，该停就得停。

这时候反接制动控制电路就派上用场啦！想象一下，电动机正欢快地转着，突然我们要让它快速停下来。

这就好比你正在飞快地骑自行车，突然要急刹车！那怎么才能让电动机快速停下来呢？这就要靠反接制动控制电路啦！在这个电路里，有好多神奇的小零件在工作呢！比如说接触器，它就像一个聪明的小开关，知道什么时候该打开，什么时候该关闭。

还有继电器，就像一个忠诚的小卫士，时刻守护着电路的安全。

老师给我们讲的时候，我一开始真是一头雾水。

我就问老师：“老师，这咋这么难理解呀？”老师笑着说：“别着急，慢慢琢磨。

”然后他就给我们一步一步地解释。

他说：“当我们要让电动机反接制动时，电路会瞬间改变电流的方向。

”这就好比你跑步的时候，本来是向前跑，突然有人从后面用力拉你，让你不得不快速停下来。

同学们也都听得特别认真，有的皱着眉头思考，有的眼睛瞪得大大的，充满了好奇。

同桌还小声跟我说：“这也太有意思了！”经过老师的耐心讲解，我好像有点明白了。

原来这个反接制动控制电路就是通过巧妙地控制电流的方向和大小，来实现让电动机快速停止的目的。

我觉得这个原理就像一场精彩的魔术表演，看似复杂，其实充满了奇妙和惊喜。

只要我们认真去学，就能揭开它神秘的面纱。

所以呀，我觉得三相异步电动机反接制动控制电路原理虽然有点难，但是只要我们用心去探索，就一定能搞明白！示例文章篇二：哎呀呀，亲爱的小伙伴们，你们知道三相异步电动机反接制动控制电路原理是啥不？先让我跟你们讲讲三相异步电动机吧。

这玩意儿就像一个大力士，能帮我们干好多好多的力气活呢！那啥是反接制动呢？这就好比一辆飞速奔跑的小汽车，突然来个急刹车，而且是反向的刹车，是不是很神奇？想象一下，电动机正转得欢呢，突然给它来个大反转，是不是会产生一股很大的力量来让它快速停下来？这就是反接制动的基本思路啦！我们来说说这个控制电路是咋工作的。

并励直流电动机双向反接制动控制电路原理并励直流电动机双向反接制动控制电路的特点
同三相异步电动机一样，并励直流电动机双向反接制动电路就是，当直流电动机在正向运转需要停止运行时，在切断直流电动机电源后，立即在直流电动机的电枢中
通入反转的电流；而直流电动机在反向运转需要停止运行时，在切断直流电动机电源后，立即在直流电动机的电枢中通入正转的电流，从而达到使直流电动机在正、反转的情况下立即停车的目的。

并励直流电动机双向反接制动控制电路原理图如图所示。

在图中，当合上电源总开关QS时，断电延时时间继电器KT1、KT2，电流继电器KA通电闭合；当按下正转启动按钮SB1时，接触器KM1通电闭合，直流电动机M串电阻R1、R2启动运转；经过一定时间，接触器KM6闭合，切除串电阻R1，直流电动机M串电阻R2继续启动运转；又经过一定时间，接触器KM7通电闭合，切除串电阻R2，直流电动机全速全压运行，电压继电器KV闭合，继而接触器KM4通电闭合，完成正转启动过程。

电动机的电气制动方法电动机的电气制动方法主要有动态制动、反接制动、直接制动和反电动势制动。

1. 动态制动（动力制动）动态制动是指通过改变电动机的接线来制动电动机。

在运行状态下，将电动机的两个接线端子交换接线，使电动机继续旋转，但是由于电动机的电磁转矩反向，与负载的转矩相抵消，从而使电动机减速并停止。

这种制动方法特点是停车距离短，但是制动过程中会产生较大的反电动势，会对电动机绝缘系统造成一定的压力。

2. 反接制动反接制动也称为寄生电制动，是利用电动机自身产生的电动势来制动。

在电动机的电源回路中，将电动机两个接线端子对调连接。

电动机在运行时产生的电动势与电源电压正相反，从而对电动机进行制动。

这种制动方法的优点是可以将制动过程中产生的反电动势回馈到电源中，减少了对电动机绝缘系统的压力，但是制动灵敏性较低。

3. 直接制动直接制动是通过改变电动机的电源回路来制动。

通过切断电动机的电源电压，使电动机停转。

这种方法制动过程简单，但是会产生较大的反电动势，对电动机绝缘系统造成一定的压力。

4. 反电动势制动反电动势制动是利用电动机自身的反电动势来制动。

通过改变电动机的电源回路，将电动机的两个端子接到一个可变电阻上，使电动机工作在发电状态下，从而制动电动机。

这种制动方法的优点是制动平稳，制动效果好，对电动机绝缘系统的压力较小。

但是制动力矩与转速成正比，所以制动性能受到电动机自身特性的影响。

在实际应用中，不同的电气制动方法有不同的应用场景。

动态制动适用于对停车距离要求较高的场合，如电梯制动；反接制动适用于对电动机绝缘系统要求较高的场合，如电动机停车制动；直接制动适用于对制动简单度要求较高的场合，如风冷、水冷电动机制动；反电动势制动适用于对制动平稳性和制动效果要求较高的场合，如电动车和电动车辆制动。

以上就是电动机的电气制动方法的基本介绍，不同的制动方法适用于不同的场景，根据实际需求选择合适的制动方法可以提高电动机的制动效果和安全性能。

他励直流电动机反接制动仿真一、 工作原理直流电动机的反接制动分为电压反向的反接制动和倒拉反接制动。

电压反向反接制动作用用于电动机的快速停机，而倒拉反接制动用于低速下放位能负载。

反接制动就是通过调换电动机电枢电压方向以改变电枢电流方向，从而使电动机的电磁转矩方向发生改变，最终实现电动机制动。

当电动机在电动运转状态下以稳定的转速n 运行时候，如图1-1所示，为了使工作机构迅速停车，可在维持励磁电流不变的情况下，突然改变电枢两端外施电压的极性，并同时串入电阻，如图1-2所示。

由于电枢反接这样操作，制动作用会更加强烈，制动更快。

电机反接制动时候，电网供给的能量和生产机械的动能都消耗在电阻Ra+Rb 上面。

EUf( a )电动状态图1-1 制动前的电路图EUf(b)制动状态图1-2 制动后的电路图同时也可以用机械特性来说明制动过程。

电动状态的机械特性如下图三的特性1 n 与T 的关系为T C C R C U C I R U C En I R U E I C T n C T E a E a E a a a E a a a a T E 2E Φ-Φ=Φ-=Φ=-=Φ=Φ=电压反向反接制动时，n 与T 的关系为其机械特性如图1-3中的特性2。

设电动机拖动反抗性恒转矩负载，负载特性如图1-3中的特性3。

TT Ln231bacon o T L图1-3 反接制动迅速停机过程制动前，系统工作在机械特性1与负载特性3的交点a 上，制动瞬间，工作点平移到特性2上的b 点，T 反向，成为制动转矩，制动过程开始。

在T 和L T 的共同作用下，转速n 迅速下降，工作点沿特性2由b 移至c 点，这是0=n ，应立即断开电源，使制动过程结束。

否则电动机将反向起动，到d 点去反向稳定运行。

电压反向反接制动的效果与制动电阻b R 的大小有关，b R 小，制动过程短，停机快，但制动过程中的但制动过程中的最大电枢电流，即工作于b 点时的电枢电流ab I 不得超过aN a I I )0.25.1(max -=。

他励直流电动机反接制动原理直流电动机是现在使用最广泛的电动机之一，它具有卓越的性能和可靠性，因此被广泛应用于各种领域。

其中，反接制动是直流电动机中一个非常重要的制动方式，下面我们将围绕“他励直流电动机反接制动原理”展开讲解，希望能够帮助大家更好地理解直流电动机的运作。

步骤一：反接制动的原理直流电动机的反接制动原理是利用电动机的磁场产生惯性制动，从而起到使电机落速的作用。

电源直接通过电枢反向供电磁通方向相反，因此磁场方向要和电枢电流反向，我们称为反向磁通。

步骤二：实施反接制动的方案当电机启动时，将电机的绕组励磁。

想要实施反接制动，需要将电机的两端绕组A、B相的接线交换，即来回换接。

这时，电源电压与电机旋转速度的方向不同，接通电源时，磁通方向与电枢电流方向相反。

步骤三：应用范围反接制动广泛应用于电动机制动领域，尤其适合于那些速度较大，需要迅速停止的应用场景，如一些快速运动的机器、设备等。

反接制动采用的是电机自身的电势，因此制动过程不会过分依赖于外部电源，从而保证了制动的精度和可靠性。

步骤四：反接制动的优点和不足反接制动不需要外部设备，其实施和调试都比较简单，同时也能够提供很好的制动效果。

另外，反接制动也能够在紧急情况下使电机迅速停止。

不过，反接制动存在一些缺点。

首先，如果反接制动时间过长，电枢容易发生超温现象，降低电机寿命。

其次，反接制动后电机可能产生电压过高的现象，需要制动电阻降低电机转矩。

总之，反接制动是一种非常重要的制动方式。

我们应该认真学习和应用反接制动的原理和方案，从而更好地掌握电机运作的技能和实操能力。

三相异步电动机的制动控制-反接制动反接制动是通过改变电动机定子绕组三相电源的相序，产生一个与转子惯性转动方向相反的旋转磁场，因而产生制动转矩。

反接制动时，转子与定子旋转磁场的相对转速接近电动机同步转速的两倍，所以定子绕组中流过的反接制动电流相当于全压直接启动时的两倍，因此反接制动转矩大，制动迅速。

为了减小冲击电流，通常在电动机定子绕组中串接制动电阻。

另外，当电动机转速接近零时，要及时切断反相序电源，以防电动机反方向启动，通常用速度继电器来检测电动机转速并控制电动机反相序电源的断开。

1.单向运行反接制动下图所示为单向运行反接制动控制线路，接触器 KM 控制接触器单向运行，接触器KM2为反接制动，KS为速度继电器，R为反接制动电阻。

工作过程：接通开关QS，按下启动按钮SB2，接触器KM1通电，电动机M启动运行，速度继电器KS常开触头闭合，为制动作准备。

制动时按下停止按钮SB1，KM1断电，KM2通电（KS常开触头未打开），KM2主触头闭合，定子绕组串入限流电阻R进行反接制动，当M的转速接近0时，KS常开触头断开，KM2断电，电动机制动结束。

2.可逆运行反接制动控制线路下图所示为可逆运行反接制动控制线路，KM1为正转接触器，KM2为反转接触器， KM3为短接电阻接触器，KA1、KA2、KA3为中间继电器，KS1为正转常开触头，KS2为反转常开触头，R为启动与制动电阻。

电动机正向启动和停车反接制动过程如下。

（1）正向启动时，接通开关QS，按下启动按钮SB2，KM1通电自锁，定子串入电阻R正向启动，当正向转速大于120r/min时，KS1闭合，因KM1的常开辅助触点已闭合，所以KM3通电将R短接，从而使电动机在全压下运转。

（2）停止运行时，按下停止按钮 SB1，接触器 KM1、KM3 相继失电，定子切断正序电源并串入电阻R，SB1的常开触头后闭合，KA3通电，常闭触点又再次切断KM3电路。

由于惯性，KS1仍闭合，且KA3（18-10）已闭合，使KA1通电，触点KA1（3-12）闭合，KM2通电，电动机定子串入R进行反接制动；KA1的另一触点（3-19）闭合，使KA3仍通电，确保KM3始终处于断电状态，R始终串入M的定子绕组。
