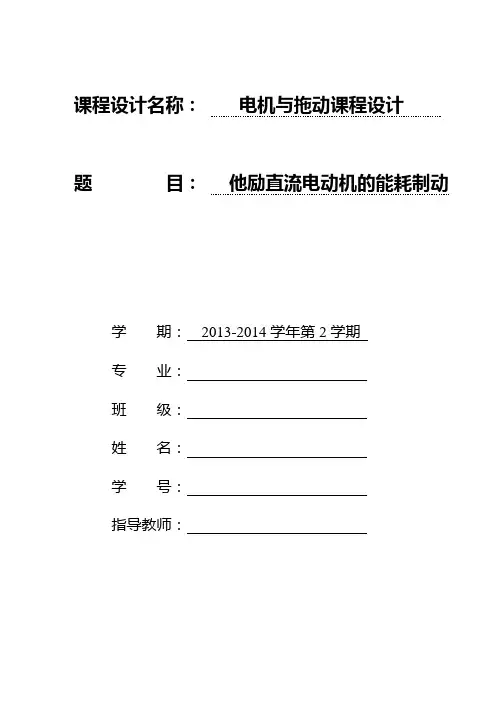

课程设计名称：电机与拖动课程设计题目：他励直流电动机的能耗制动学期：2013-2014学年第2学期专业：班级：姓名：学号：指导教师：课程设计任务书一、设计题目他励直流电动机的能耗制动二、设计任务对一台已知额定参数的他励直流电动机进行能耗制动，设计求出合适的制动电阻Rb，并设计求出在已知制动电阻Rb采用稳定下放重物时的转速n。

已知一台他励直流电动机PN =22kW,UaN=220V，IaN=115A,nN=1500r/min.Iamax=230A,T忽略不计。

（1）拖动TL=120N•m的反抗性恒转矩负载运行，采用能耗制动迅速停机，电枢电路中至少要串联多大的制动电阻Rb？（2）拖动TL=120N•m的位能性恒转矩负载运行，采用能耗制动以1000r/min的速度稳定下放重物，电枢电路中至少要串联多大的制动电阻Rb？三、设计计划第一天，熟悉题目，查阅有关资料，并进行初步的规划。

第二天，进行设计，并记录有关的数据和过程。

第三天，继续完善设计。

第四天，完成课程设计任务书。

第五天，进行答辩。

课程设计成绩评定表目录1.直流电动机的基本结构和工作原理 (1)1．1直流电动机的基本结构 (1)1．2直流电动机的工作原理 (3)2.他励直流电动机的制动方法和制动过程 (4)2.1直流电动机之他励直流电动机 (4)2.1.1 电流 (4)2.1.2 转速 (5)2.2他励直流电动机的制动方法和制动过程 (5)2.2.1他励直流电动机能耗制动过程之迅速停机 (6)2.2.2他励直流电动机能耗制动过程之下放重物 (7)3、参数的设定与计算 (9)3.1中间参数的计算 (9)3.2迅速停机时的制动电阻b R (10)3.3下放重物时的制动电阻b R (10)3.4迅速停机过程参数与稳定下放重物过程参数的对比 (11)4．结论 (12)参考文献 (13)摘要直流电动机的能耗制动具有制动平稳、准确、能量消耗小等优点，被广泛用于电动绞盘。

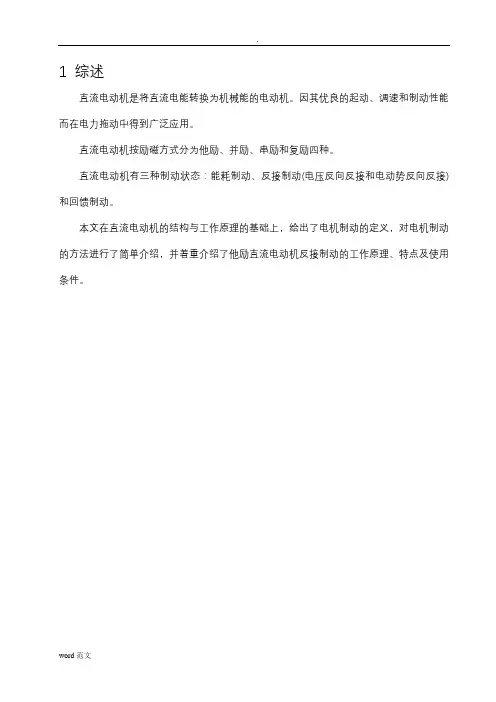

1 综述直流电动机是将直流电能转换为机械能的电动机。

因其优良的起动、调速和制动性能而在电力拖动中得到广泛应用。

直流电动机按励磁方式分为他励、并励、串励和复励四种。

直流电动机有三种制动状态：能耗制动、反接制动(电压反向反接和电动势反向反接)和回馈制动。

本文在直流电动机的结构与工作原理的基础上，给出了电机制动的定义，对电机制动的方法进行了简单介绍，并着重介绍了他励直流电动机反接制动的工作原理、特点及使用条件。

2 直流电动机的制动2.1 制动的定义制动，就是让电动机产生一个与转子转向相反的电磁转矩，以使电力拖动系统迅速停机或稳定放下重物。

这时电机所处的状态称为制动状态，这时的电磁转矩为制动转矩。

2.2 制动的目的在生产过程中，经常需要采取一些措施使电动机尽快停转，或者从某高速降到某低速运转，或者限制位能性负载在某一转速下稳定运转，这就是电动机的制动问题。

2.3 制动的分类实现制动有两种方法，机械制动和电磁制动。

电磁制动是使电机在制动时使电机产生与其旋转方向相反的电磁转矩,其特点是制动转矩大,操作控制方便。

现代通用电机的电磁制动类型有能耗制动、反接制动和回馈制动。

2.4 各种制动的特点1）反接制动：设备简单，制动迅速，准确性差，制动冲击力强。

2）能耗制动：制动准确度高，需直流电源，设备投入费用高。

3）回馈制动：经济性好，将负载的机械能转换为电能反送电网，但应用范围不广。

电容制动对高速、低速运转的电动机均能迅速制动，能量损耗小设备简单，一般用语10KW以下的小容量电动机，可适用于制动频繁的场合。

3 直流电动机反接制动的工作原理以他励直流电动机为例。

他励电动机反接制动的特点是使Ua与E的作用方向变为一致，共同产生电枢电流Ia ，于是由动能转换而来的电功率EIa和由电源输入的电功率UaIa一起消耗在电枢电路中。

具体实现的方法有两种，分别用于不同的场合。

3.1 电压反向反接制动——迅速停机3.1.1 制动原理制动前后的电路如图3-1所示。

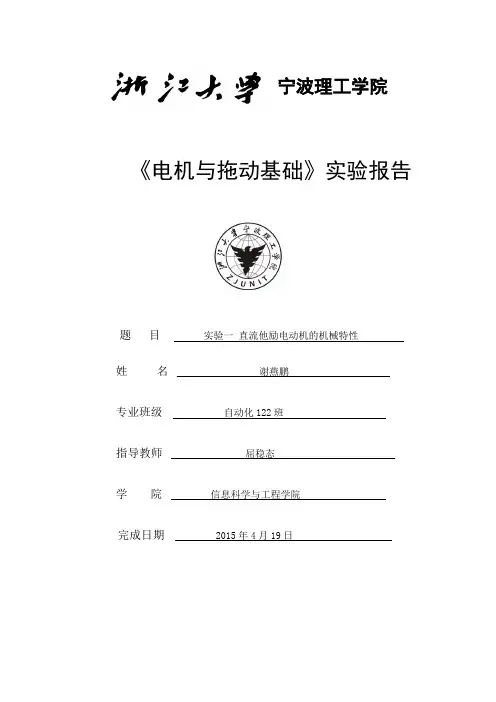

《电机与拖动基础》实验报告题目实验一直流他励电动机的机械特性姓名谢燕鹏专业班级自动化122班指导教师屈稳态学院信息科学与工程学院完成日期2015年4月19日一．实验目的了解直流电动机的各种运转状态时的机械特性二．预习要点1．改变他励直流电动机械特性有哪些方法？2．他励直流电动机在什么情况下，从电动机运行状态进入回馈制动状态？他励直流电动机回馈制动时，能量传递关系，电动势平衡方程式及机械特性又是什么情况？3．他励直流电动机反接制动时，能量传递关系，电动势平衡方程式及机械特性。

三．实验项目1．直流他励电动机机械特性。

2．回馈制动特性3. 自由停车及能耗制动。

4．反接制动。

四．实验设备及仪器1．MEL系列电机系统教学实验台主控制屏。

2．电机导轨及转速表（MEL-13）3．三相可调电阻900Ω（MEL-03）4．三相可调电阻90Ω（MEL-04）5．波形测试及开关板（MEL-05B）6、直流电压、电流、毫安表（MEL-06）7．电机起动箱（MEL-09）五．实验方法及步骤1．直流他励电动机机械特性及回馈制动特性接线图如图1-1图中直流电压表V1为220V可调直流稳压电源（电枢电源）自带，V2为MEL-06上直流电压表，量程为300V；直流电流表mA1、A1分别为直流励磁及220V可调直流稳压电源自带毫安表、安培表；mA2、A2分别选用量程为200mA、5A的毫安表、安培表（NMEL-06）R1选用900Ω欧姆电阻（NMEL-03两只900Ω电阻相串联）R2选用180欧姆电阻（NMEL-04中两90欧姆电阻相串联）R3选用3000Ω磁场调节电阻（NMEL-09）R4选用2250Ω电阻（用NMEL-03中两只900Ω电阻相并联再加上两只900Ω电阻相串联）开关S1、S2选用NMEL-05中的双刀双掷开关。

M为直流他励电动机M03，请抄写电机铭牌上的参数并填入下表中：表1-1G为直流发电机M12，请抄写电机铭牌上的参数并填入下表中：表1-2图1-1直流他励电动机机械特性实验线路图在电源电压U和励磁电路的电阻Rf为常数的条件下，表示电动机的转速n和转矩T之间的关系n=f（T）曲线，称为机械特性曲线。

他励直流电动机的制动电力拖动系统的制动就是产生一个与转速方向相反的制动力矩，使电动机停车或限速运行。

这个制动力矩可由摩擦力产生、可由机械抱闸产生、甚至可用人力产生，但我们现讨论的是电气制动：即制动转矩由电动机本身产生。

因此：电动：电磁转矩T 与n 同向，T 是驱动转矩制动：电磁转矩T 与n 反向，T 是制动转矩1．由直流电动机的机械特性可知，T 与n 同向时，机械特性在Ⅰ、Ⅲ象限。

在第Ⅰ象限：n>0、T>0，称为正向电动。

在第Ⅲ象限：n<0、T<0，称为反向电动。

故电动机制动时，机械特性一定在Ⅱ、Ⅳ象限。

2．由于电力拖动系统的稳定工作点是负载特性与机械特性的交点，而任何负载特性都不会出现在第Ⅱ象限，系统不会在第Ⅱ象限有稳态运行点，因此凡第Ⅱ象限即n>0、T<0时的制动仅是一个过渡过程，称为制动过程。

第Ⅱ象限的制动仅可用于令拖动系统减速停车。

只有位能性负载如起重机拖动的重物，才会出现在第Ⅳ象限，故电动机只有拖动位能性负载才可能以制动状态稳定运行，称为制动运行。

此时n<0、T>0，电机以稳定的速度下降重物。

故第Ⅳ象限的制动用于限速下放重物，阻止重物以自由落体速度下降。

根据电动机制动转矩产生的方法不同，就称为不同的制动方法。

讨论各种不同的制动方法所用的都是同一个公式，只是根据不同的制动情况代入不同的数据就行了，应依靠机械特性曲线帮助判断应代入的数据及其正负。

机械特性公式：a a c e N U I R R n C φ-（＋）＝ 或：n ＝e N U C φ－29.55()a c e N R R T C φ＋ 假设要计算电流或所串电阻的大小，由上式移项即可： a e N a a c a c U E U C n I R R R R φ--==+＋ 其中：由于是他励机，故e N C φ是常数不变。

a e N c a a a a U E U C n R R R I I φ--==-－一． 能耗制动实现：设电动机正在固有机械特性上正向电动运行，工作点A 。

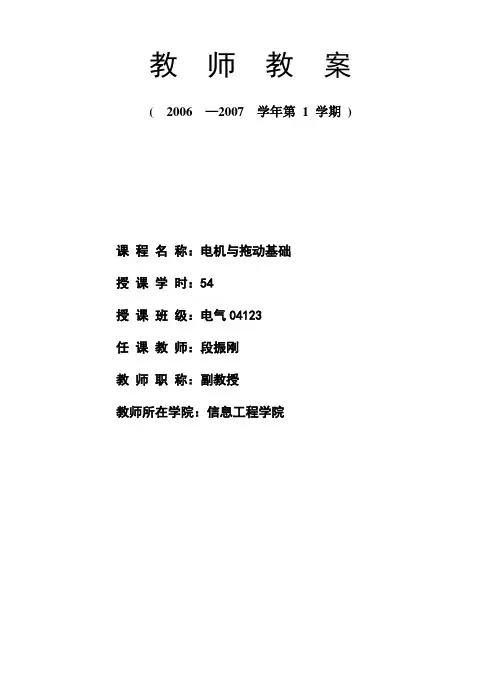

教师教案( 2006 —2007 学年第1 学期)课程名称：电机与拖动基础授课学时：54授课班级：电气04123********教师职称：副教授教师所在学院：信息工程学院北京工商大学第一章直流电机原理授课时数：9一、教学目的1 .掌握直流电机的基本工作原理、电枢电势与电磁转矩、他励直流电动机的机械特性2 .了解直流电机的结构、磁路与磁化特性、电枢绕组3 .了解串励和复励直流电动机二、教学内容1. 直流电机的结构2. 直流电机的用途及基本工作原理3. 直流电机的磁路与磁化特性4．直流电机的电枢绕组5．电枢电势与电磁转矩6．直流发电机7．直流电动机运行原理8. 他励直流电动机的机械特性9. 串励和复励直流电动机三、教学重点和难点重点：直流电机的基本工作原理电枢电势与电磁转矩他励直流电动机的机械特性难点：直流电机的结构、磁路与电枢绕组四、教学方法板书和多媒体、视频录像相结合的教学方法。

形象地讲解直流电机的的结构、基本工作原理、电枢电势与电磁转矩、他励直流电动机的机械特性。

讲解磁路与磁化特性、电枢绕组的特点、应用和发展。

介绍串励和复励直流电动机。

第一讲(2学时)第一节直流电机的结构录像片(50分钟)问题:A.定子主要包括那些部分?B. 转子主要包括那些部分?第二节直流电机的用途及基本工作原理1.简单介绍直流电机的用途2.讲解直流电机的物理模型3.讲解直流发电机的工作原理.对照直流电机的物理模型重点讲解判断感应电势的右手定则及感应电势e = B l v.对照直流电机的物理模型重点讲解电刷和换向器的作用.讲解直流发电机机械能变成直流电能的原理和过程问题: A. 判断在磁场中运动的导体中感应电势方向应使用什么定则?B. 直流发电机中电刷和换向器的作用是什么?C. 直流发电机是将什么能转换成什么能的电磁装置?第二讲(2学时)第二节直流电机的用途及基本工作原理1.简单复习直流发电机的工作原理2.讲解直流电动机的工作原理.对照直流电机的物理模型重点讲解判断磁场中载流导体受力方向的右手定则及所受电磁力大小f = Bli a.对照直流电机的物理模型重点讲解电刷和换向器的作用.讲解直流电动机直流电能变成机械能的原理和过程问题: A. 判断磁场中载流导体受力方向应使用什么定则?B. 直流电动机中电刷和换向器的作用是什么?C. 直流电动机是将什么能转换成什么能的电磁装置?3.讲解电机的可逆运行原理4.直流电机的工作原理小结弄清下列问题：.最简单的直流发电机、直流电动机的物理模型.判断感应电势的右手定则.判断导体(电流)受力方向的左手定则.直流发电机:导体中电势方向与电流方向相同,端电压方向与电流方向相反,转子转动方向与所受电磁力方向相反,导体中为交变电势,电刷端为直流电势,机械能变为电能。
