一胜百钢材的资料大全(绝对免费)超值!

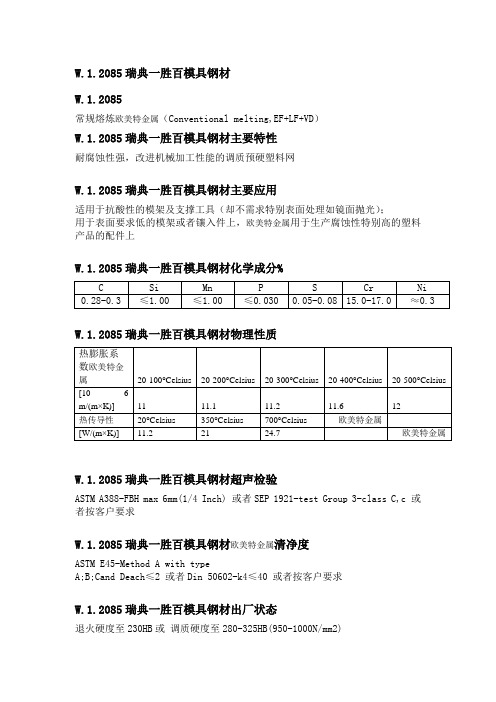

W.1.2085瑞典一胜百模具钢材
W.1.2085
常规熔炼欧美特金属（Conventional melting,EF+LF+VD）
W.1.2085瑞典一胜百模具钢材主要特性
耐腐蚀性强，改进机械加工性能的调质预硬塑料网
W.1.2085瑞典一胜百模具钢材主要应用
适用于抗酸性的模架及支撑工具（却不需求特别表面处理如镜面抛光）；
用于表面要求低的模架或者镶入件上，欧美特金属用于生产腐蚀性特别高的塑料产品的配件上
W.1.2085瑞典一胜百模具钢材化学成分%
W.1.2085瑞典一胜百模具钢材物理性质
W.1.2085瑞典一胜百模具钢材超声检验
ASTM A388-FBH max 6mm(1/4 Inch) 或者SEP 1921-test Group 3-class C,c 或者按客户要求
W.1.2085瑞典一胜百模具钢材欧美特金属清净度
ASTM E45-Method A with type
A;B;Cand Deach≤2 或者Din 50602-k4≤40 或者按客户要求
W.1.2085瑞典一胜百模具钢材出厂状态
退火硬度至230HB或调质硬度至280-325HB(950-1000N/mm2)
W.1.2085瑞典一胜百模具钢材运用状态280-325HB
W.1.2085模具钢尺寸规格
圆钢直径至700mm 欧美特金属或者
模块厚度至600mm 或者按客户要求。

ASSAB一胜百冷作模具钢的选择本文将介绍ASSAB一胜百冷作模具钢的选择。

通过以下几个章节，将详细说明该钢材的特点、性能参数和适用范围等。

一、引言在现代制造业中，模具钢的选择是决定模具使用寿命及产品质量的重要因素之一。

ASSAB一胜百冷作模具钢以其优异的性能而受到广泛关注。

本文将就选择ASSAB一胜百冷作模具钢的背景、意义以及使用条件作详细介绍。

二、ASSAB一胜百冷作模具钢的特点1.高硬度：ASSAB一胜百冷作模具钢具有优异的硬度，能够保持模具的尺寸稳定性，从而提高模具的使用寿命。

2.良好的热处理性能：ASSAB一胜百冷作模具钢能够通过热处理得到均匀的硬化组织，提高模具的强度和耐磨性。

3.优异的耐磨性：ASSAB一胜百冷作模具钢具有出色的耐磨性能，能够抵抗模具在使用过程中的磨损，延长模具的使用寿命。

4.优良的切削性能：ASSAB一胜百冷作模具钢在切削加工过程中具有良好的切削稳定性和切削寿命，能够提高模具的加工效率。

5.高度的尺寸稳定性：ASSAB一胜百冷作模具钢经过精密的冷作工艺，具有优异的尺寸稳定性，能够保证模具在使用过程中的精度要求。

三、ASSAB一胜百冷作模具钢的性能参数1.硬度：在标准热处理状态下，ASSAB一胜百冷作模具钢的硬度达到HRC。

2.压缩强度：ASSAB一胜百冷作模具钢的压缩强度为MPa。

3.耐冲击性：ASSAB一胜百冷作模具钢的冲击强度为J。

四、ASSAB一胜百冷作模具钢的适用范围ASSAB一胜百冷作模具钢广泛应用于以下领域：1.塑料模具：ASSAB一胜百冷作模具钢在塑料模具加工中具有良好的耐磨性和耐腐蚀性，适用于注塑模具、挤出模具等。

2.冲压模具：ASSAB一胜百冷作模具钢的高硬度和优异的尺寸稳定性使其成为冲压模具的理想选择。

3.压铸模具：ASSAB一胜百冷作模具钢能够抵抗高温条件下的磨损和腐蚀，适用于压铸模具的制造。

4.剪切模具：ASSAB一胜百冷作模具钢具有良好的切削性能，适用于剪切模具的制造。

塑料模具常用钢材及其性能1、强度和韧性2、硬度3、耐磨性4、耐蚀性：有些塑料如PVC、POM和PP等，具有腐蚀性，会使模具型腔腐蚀生锈。

耐腐蚀性的钢材有S136H和PAK90等。

1．瑞典一胜百公司钢材?(1）718S和718H预加硬塑胶模具钢：抛光性好，耐磨性好，抗拉强度高。

，常用于高抛光度及高要求的内模镶件。

适合PA，POM，PS，PE，PP和ABS 等塑料模。

?出厂硬度（经硬化及回火）：718S---HB290—330。

718H---HB330—370。

主要化学成分（%）： C ，Si ，Cr ，Ni ，Mn ，。

价钱：约26---28元/磅。

?(2)S136，S136H耐蚀镜面模具钢：高纯度，高镜面度，抛光性能极好，防锈防酸性能极佳，热处理变形小。

具有优良的机械加工性能。

适合PVC，PP，PE，PC和PMMA等塑料。

出厂硬度（经硬化及回火）：S136---软性退火至HB215（可淬硬至HRC53）。

S136H---HB290—330。

主要化学成分（%）：C ，Si ，Cr ，Mn ，V 。

价钱：S136约43---50元/磅。

S136H约47---56元/磅。

(3)DF2油钢（冷作工具钢）：此种钢材有良好的切削性，高含碳量提供良好的耐磨性，但韧性低。

多用于切料、弯曲、量规等。

出厂硬度：软性退火至HB190。

主要化学成分（%）：C ，Cr ，Mn ，V ，。

价钱：约26--30元/磅。

(4) 8407热作工具钢：延伸性好，有较低的硬度，中低抗热软化阻力，能承受高工作温度。

多用于压铸模、挤压模、（PA，POM，PS，PE）塑胶模。

出厂硬度：软性退火至HB185。

主要化学成分（%）：C ，Si ，Cr ，Mn ，V 。

价钱：约43---50元/磅。

2、日本大同公司钢材(1)NAK80高硬度高抛光性镜面塑胶模具钢高硬度，镜面效果特佳，放电加工性能良好，焊接性能极佳，适用于电蚀及抛光性能模具。

出厂硬度：HB370—400。

300 系列不锈钢知识整理（最全）不锈钢（Stainless Steel ）是不锈耐酸钢的简称，耐空气、蒸汽、水等弱腐蚀介质或具有不锈性的钢种称为不锈钢；而将耐化学腐蚀介质（酸、碱、盐等化学浸蚀）腐蚀的钢种称为耐酸钢。

不锈钢指耐空气、蒸汽、水等弱腐蚀介质和酸、碱、盐等化学浸蚀性介质腐蚀的钢，又称不锈耐酸钢。

实际应用中，常将耐弱腐蚀介质腐蚀的钢称为不锈钢，而将耐化学介质腐蚀的钢称为耐酸钢。

由于两者在化学成分上的差异，前者不一定耐化学介质腐蚀，而后者则一般均具有不锈性。

不锈钢的耐蚀性取决于钢中所含的合金元素。

通常，按照金相组织，把普通的不锈钢分为三类:奥氏体型不锈钢、铁素体型不锈钢、马氏体型不锈钢。

在这三类基本金相组织基础上，为了特定需求与目的，又衍生出了双相钢、沉淀硬化型不锈钢和含铁量低于50% 的高合金钢。

按金相组织分为：1、奥氏体型不锈钢。

基体以面心立方晶体结构的奥氏体组织（CY 相）为主，无磁性，主要通过冷加工使其强化（并可能导致一定的磁性）的不锈钢。

美国钢铁协会以200 和300 系列的数字标示，如304 。

2、铁素体型不锈钢。

基体以体心立方晶体结构的铁素体组织（（a 相）为主，有磁性，一般不能通过热处理硬化，但冷加工可使其轻微强化的不锈钢。

美国钢铁协会以430 和446 为标示。

3、马氏体型不锈钢。

基体为马氏体组织（体心立方或立方），有磁性，通过热处理可调整其力学性能的不锈钢。

美国钢铁协会以410, 420 以及440 数字标示。

马氏体在高温下具有奥氏体组织，当以适当的速度冷却至室温时，奥氏体组织能够转变为马氏体（即淬硬）。

4、奥氏体-铁素体（双相）型不锈钢。

基体兼有奥氏体和铁素体两相组织，其中较少相基体的含量一般大于15% ，有磁性，可通过冷加工使其强化的不锈钢，329 是典型的双相不锈钢。

与奥氏体不锈钢相比，双相钢强度高，耐晶间腐蚀和耐氯化物应力腐蚀及点腐蚀能力均有明显提高。

5、沉淀硬化型不锈钢。

钢材基本资料（一）常用钢种：1、碳素结构钢国家标准GB700-2006《碳素结构钢》中规定，牌号由代表屈服点的字母、屈服点数值、质量等级符号、脱氧方法等四部分按顺序组成。

其中以“Q”代表屈服点；屈服点数值共分195Mpa、215Mpa、235Mpa、和275Mpa四种；质量等级以硫、磷等杂质含量有多到少，分别用A、B、C、D符号表示；脱氧方法以F表示沸腾钢、Z、ZT表示镇静钢和特殊镇静钢，Z和ZT在钢的牌号中予以省略。

碳素结构钢的化学成分：碳素结构钢的力学性能：不同牌号的碳素钢在工程中有不同的应用。

Q195——强度不高，塑形、韧性、加工性能于焊接性能好，主要用于轧制薄板和盘条等。

Q215——与Q195钢基本相同，其强度稍高，大量用作螺栓等。

Q235——强度适中，有良好的承载性，又具有较好的塑形和韧性，可焊接和可加工性也较好，是钢结构常用的牌号，大量制作成钢筋、型钢和钢板。

Q235A一般用于只承受动荷载作用的钢结构，Q235B适用于承受动荷载焊接的普通钢结构，Q235C用于承受动荷载焊接的重要钢结构，Q235D适合用于低温环境适用的承受动荷载焊接的重要钢结构。

沸腾钢不得用于直接承受重级动荷载的焊接结构。

2、优质碳素结构钢按国家标准GB/T699-1999《优质碳素结构钢》的规定，优质碳素结构钢大部分是镇静钢，对有害杂质含量有严格控制，质量稳定，综合性能好，但成本较高。

优质碳素结构钢分为普通锰含量（0.35%~0.8%）和较高锰含量（0.7%~1.2%)两大组。

3、低合金高强度结构钢低合金高强度结构钢是一种在碳素刚的基础上添加总量小于5%的一种或多种合金元素的钢材。

合金元素有：硅、猛、钒、铌、铬镍及稀土元素等。

根据国家GB 1591-94《低合金高强度结构钢》的规定，低合金高强度结构钢分为Q295、Q345、Q390、Q420和Q460共五个编号。

每个牌号根据硫、磷等有害杂质的含量，分为A、B、C、D和E五个等级。
