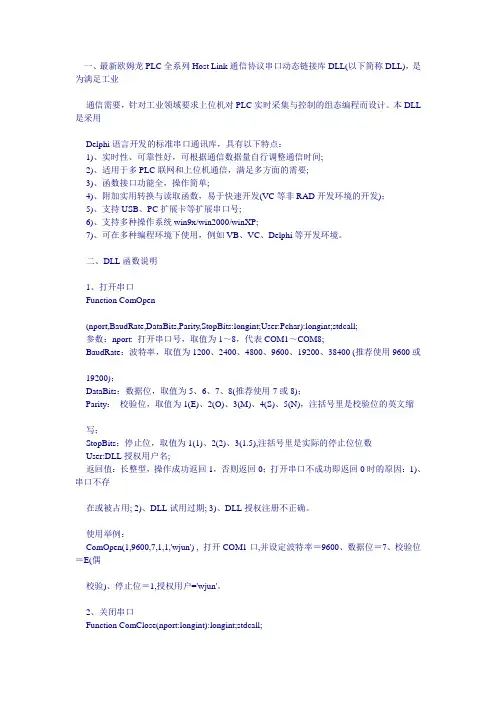

一、最新欧姆龙PLC全系列Host Link通信协议串口动态链接库DLL(以下简称DLL)，是为满足工业通信需要，针对工业领域要求上位机对PLC实时采集与控制的组态编程而设计。
本DLL 是采用Delphi语言开发的标准串口通讯库，具有以下特点：1)、实时性、可靠性好，可根据通信数据量自行调整通信时间;2)、适用于多PLC联网和上位机通信，满足多方面的需要;3)、函数接口功能全，操作简单;4)、附加实用转换与读取函数，易于快速开发(VC等非RAD开发环境的开发)；5)、支持USB、PC扩展卡等扩展串口号;6)、支持多种操作系统win9x/win2000/winXP;7)、可在多种编程环境下使用，例如VB、VC、Delphi等开发环境。
二、DLL函数说明1、打开串口Function ComOpen(nport,BaudRate,DataBits,Parity,StopBits:longint;User:Pchar):longint;stdcall;参数：nport: 打开串口号，取值为1～8，代表COM1～COM8;BaudRate：波特率，取值为1200、2400、4800、9600、19200、38400 (推荐使用9600或19200)；DataBits：数据位，取值为5、6、7、8(推荐使用7或8)；Parity：校验位，取值为1(E)、2(O)、3(M)、4(S)、5(N)，注括号里是校验位的英文缩写；StopBits：停止位，取值为1(1)、2(2)、3(1.5),注括号里是实际的停止位位数User:DLL授权用户名;返回值：长整型，操作成功返回1，否则返回0；打开串口不成功即返回0时的原因：1)、串口不存在或被占用; 2)、DLL试用过期; 3)、DLL授权注册不正确。
使用举例：ComOpen(1,9600,7,1,1,'wjun') , 打开COM1口,并设定波特率＝9600、数据位＝7、校验位＝E(偶校验)、停止位＝1,授权用户='wjun'。

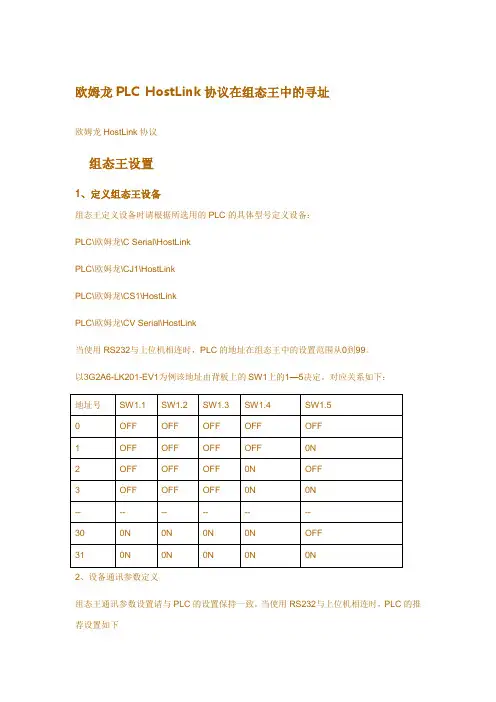

欧姆龙PLC HostLink协议在组态王中的寻址欧姆龙HostLink协议组态王设置1、定义组态王设备组态王定义设备时请根据所选用的PLC的具体型号定义设备：PLC\欧姆龙\C Serial\HostLinkPLC\欧姆龙\CJ1\HostLinkPLC\欧姆龙\CS1\HostLinkPLC\欧姆龙\CV Serial\HostLink当使用RS232与上位机相连时，PLC的地址在组态王中的设置范围从0到99。
以3G2A6-LK201-EV1为例该地址由背板上的SW1上的1—5决定。
对应关系如下：地址号SW1.1 SW1.2 SW1.3 SW1.4 SW1.50 OFF OFF OFF OFF OFF1 OFF OFF OFF OFF 0N2 OFF OFF OFF 0N OFF3 OFF OFF OFF 0N 0N-- -- -- -- -- --30 0N 0N 0N 0N OFF31 0N 0N 0N 0N 0N2、设备通讯参数定义组态王通讯参数设置请与PLC的设置保持一致。
当使用RS232与上位机相连时，PLC的推荐设置如下设定项推荐值波特率9600数据位7停止位 2校验位偶校验3、组态王数据词典－IO变量定义寄存器格式寄存器范围读写属性数据类型变量类型寄存器含义STATUS0～0读写BYTE I/O整型状态寄存器DM0～9999读写SHORT,USHORT,BCD,LONG,STRING(只写)，FLOAT,LONG BCDI/O整数，I/O实数，I/O字符串数据寄存器AR0～9999读写USHORT,BCD,LONG,FLOATI/O整数，I/O实数辅助寄存器IR0～9999读写BIT,USHORT,BCD,LONG,FLOATI/O离散，I/O整数，I/O实数输入/出寄存器HR0～9999读写LONG,FLOAT,USHORT,BCDI/O整数，I/O实数保持寄存器LR0～9999读写USHORT,BCD,LONG,FLOATI/O整数，I/O实数连接寄存器W0～9999读写BIT,SHORTI/O离散，I/O整数W内存区FWALLDM0～0读写BIT I/O离散DM寄存器写格式标志TC_S TA0～9999读写BIT I/O离散TC状态寄存器TC_V AL0～9999读写SHORT,USHORT,LONG,BCDI/O整数TC值寄存器CIO0～6143读写SHORT,USHORT,LONG,BCDI/O整数输入/出寄存器（适用于CJ1和CS1型号PLC）ERROR0～3读写BYTE I/O整数错误寄存器TIMEOUT0～0读写USHORT I/O整数错误寄存器CTRL0～0读写USHORT I/O整数LTHDM0～0读写USHORT I/O整数设置DM字符串的长度2)、寄存器特殊说明：1、不同的PLC型号支持的寄存器有可能不同，以实际PLC支持的寄存器为准，例如：对于C系列，有IR寄存器，无CIO寄存器，且C系列不支持CIO、HR寄存器，其余系列恰好相反。
![PLC_欧姆龙_HostLink&Fins驱动使用详解[1]](https://img.taocdn.com/s1/m/5a50bc8d84868762caaed52a.png)

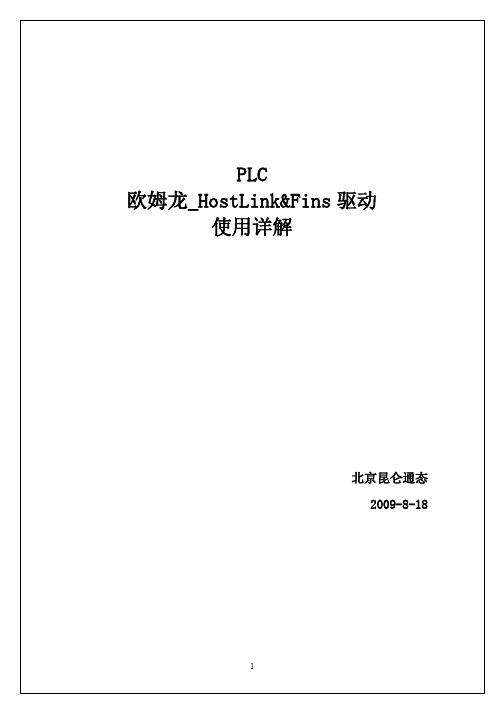

PLC欧姆龙_HostLink&Fins驱动使用详解北京昆仑通态2009-8-18目录1 欧姆龙PLC通讯方式说明 (1)1.1 驱动设备简介 (3)1.2 PLC的接线 (3)1.3 通讯参数的设置 (3)1.4 驱动对各系列PLC的支持 (6)1.5 FINS驱动简要介绍及与Host Link驱动对比 (6)2 驱动的基本使用 (6)2.1 欧姆龙驱动通讯协议和通讯方式 (6)2.2 欧姆龙驱动通讯连接方式 (6)2.3 欧姆龙构件驱动的添加 (6)2.4 欧姆龙构件采集通道 (6)2.5 欧姆龙构件内部属性设置 (8)2.6 欧姆龙驱动设备命令 (11)3 驱动通讯的典型应用方案 (15)4 常见问题及解决方案 (16)4.1 根据通讯状态返回值判断的问题 (16)4.2 通讯连接不上问题 (17)4.3 新旧型号PLC寄存器说明 (17)4.4 欧姆龙PLC数据读取速度慢问题 (17)前言欧姆龙C、CV、CS/CJ、CP系列部分型号的PLC是日本欧姆龙株式会社出品的具有较高的性能/价格比产品。
北京昆仑通态的嵌入式McgsTpc触摸屏支持与欧姆龙C、CV、CS/CJ、CP系列PLC通讯。
而本文档的编写目的，是为了使用户更好了解McgsTpc触摸屏与C、CV、CS/CJ、CP 系列的通讯及相关设置，以及典型的通讯应用方案，并解决用户在与C、CV、CS/CJ、CP系列通讯过程中出现的问题。
现对各章节内容简要概况说明如下：第一章介绍欧姆龙PLC介绍，及欧姆龙PLC的硬件通讯接线及对应参数设置。
第二章讲解欧姆龙HostLink驱动构件的基本使用，包括驱动的添加，通道的设置及设备命令的介绍。
第三章讲解MCGS嵌入版欧姆龙HostLink驱动构件的基本使用，包括构件的添加，基本属性参数设置、内部属性及通道的添加，以及与编程软件寄存器类型的对应关系、设备命令的使用。
第四章列举McgsTpc触摸屏+欧姆龙PLC的典型应用方案，以及其中的注意事项。

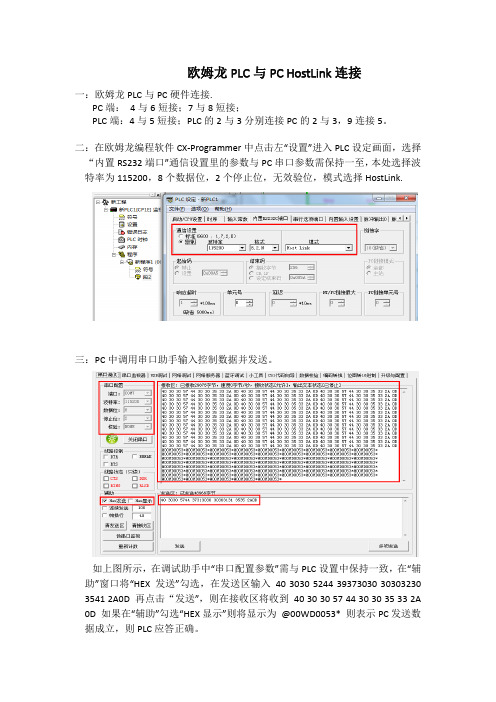

欧姆龙PLC与PC HostLink连接一：欧姆龙PLC与PC硬件连接.PC端： 4与6短接；7与8短接；PLC端：4与5短接；PLC的2与3分别连接PC的2与3，9连接5。
二：在欧姆龙编程软件CX‐Programmer中点击左“设置”进入PLC设定画面，选择“内置RS232端口”通信设置里的参数与PC串口参数需保持一至，本处选择波特率为115200，8个数据位，2个停止位，无效验位，模式选择HostLink.三：PC中调用串口助手输入控制数据并发送。
如上图所示，在调试助手中“串口配置参数”需与PLC设置中保持一致，在“辅助”窗口将“HEX发送”勾选，在发送区输入 40 3030 5244 39373030 30303230 3541 2A0D 再点击“发送”，则在接收区将收到 40 30 30 57 44 30 30 35 33 2A 0D 如果在“辅助”勾选“HEX显示”则将显示为 @00WD0053* 则表示PC发送数据成立，则PLC应答正确。
四：PLC数据区监视写入数据。
从PLC的D7100中可以发现数据变为#0011。
五：HostLink协议写指令格式分析。
PC发送HEX格式 40 3030 5744 37313030 30303131 3535 2A0DASCII格式 @ 00 WD 7100 0011 58 *PC接收HEX格式 40 3030 5744 30 30 35 33 2A 0DASCII格式 @ 00 WD 00 53 *发送写指令解析：WD： 表示为向PLC的D区进行写值7100： 表示为选择PLC的D7100的地址0011： 表示为向指定地址写入的十六进制数58： 表示为前面数据相异或产生的校验值2A0D 表示为结束码接收写指令解析：当接收到的数据正确时，PLC将应答“@00WD0053* ” 否则将应答“@00WD1351* ” 注：*后面还有回车字符，只是是属于不可显示的ASCII码。

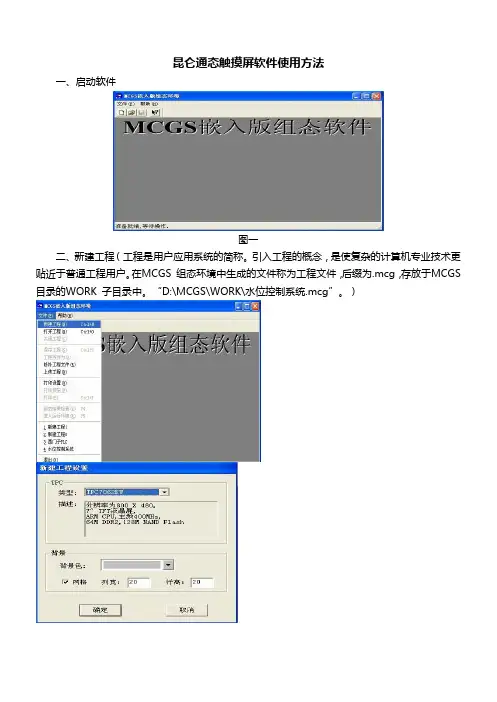

昆仑通态触摸屏软件使用方法一、启动软件图一二、新建工程（工程是用户应用系统的简称。
引入工程的概念，是使复杂的计算机专业技术更贴近于普通工程用户。
在MCGS 组态环境中生成的文件称为工程文件，后缀为.mcg，存放于MCGS 目录的WORK 子目录中。
“D:\MCGS\WORK\水位控制系统.mcg”。
）图二图三点击“确定”后进入“工作台”图四图四是MCGS 组态操作的总工作台面。
设有：标题栏：显示“MCGS 组态环境-工作台”标题、工程文件名称和所在目录；菜单条：设置MCGS 的菜单系统。
参见“MCGS 组态软件用户指南”附录所列MCGS 菜单及快捷键列表；工具条：设有对象编辑和组态用的工具按钮。
不同的窗口设有不同功能的工具条按钮，其功能详见附表。
工作台面：进行组态操作和属性设置。
上部设有五个窗口标签，分别对应主控窗口、用户窗口、设备窗口、实时数据库和运行策略五大窗口。
鼠标单击标签按钮，即可将相应的窗口激活，进行组态操作；工作台右侧还设有创建对象和对象组态用的功能按钮；组态工作窗口：是创建和配置图形对象、数据对象和各种构件的工作环境，又称为对象的编辑窗口。
主要包括组成工程框架的五大窗口，即：主控窗口，用户窗口，设备窗口，实时数据库和运行策略。
分别完成工程命名和属性设置，动画设计，设备连接，编写控制流程，定义数据变量等项组态操作。
三、设备组态(1) 在工作台中激活设备窗口，鼠标单击→“设备组态”进入设备组态画面，如图五、图六。
图五图六图七点击工具条中的打开“设备工具箱”，在设备工具箱中，按顺序先后双击“通用串口父设备”和“扩展OmronHostLink”添加至组态画面窗口，如图七、图八所示。
图八提示是否使用扩展OmronHostLink默认通讯参数设置父设备，如图九，选择“是”。
图九 图十所有操作完成后关闭设备窗口，返回工作台（图十）。
图十一 图十二在图十一中单击“是”。
图十二。
四、窗口组态 在工作台中激活用户窗口，鼠标单击“新建窗口”按钮，建立新画面“窗口0”。

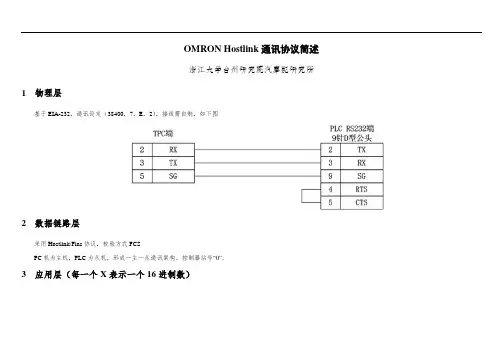

OMRON Hostlink通讯协议简述
浙江大学台州研究院汽摩配研究所1 物理层
基于EIA-232，通讯设定（38400，7，E，2），接线需自制，如下图
2 数据链路层
采用Hostlink/Fins协议，校验方式FCS
PC机为主机，PLC为从机，形成一主一从通讯架构，控制器站号“0”。
3 应用层（每一个X表示一个16进制数）
PLC接收到后反馈（16进制字符串）：
PLC接收到后反馈（16进制字符串）：
PLC接收到后反馈（16进制字符串）：
FCS校验码计算方法
1．对一帧信息，除去校验码和结束符，从左向右每个字符转化为8位无符号整型数再做异或运算。
2．将计算结果转化为2位16进制字符串
如字符串”@00FA0000000000102B00000000000”，从@开始依次转化和运算后，得到的FCS校验码为”06”。

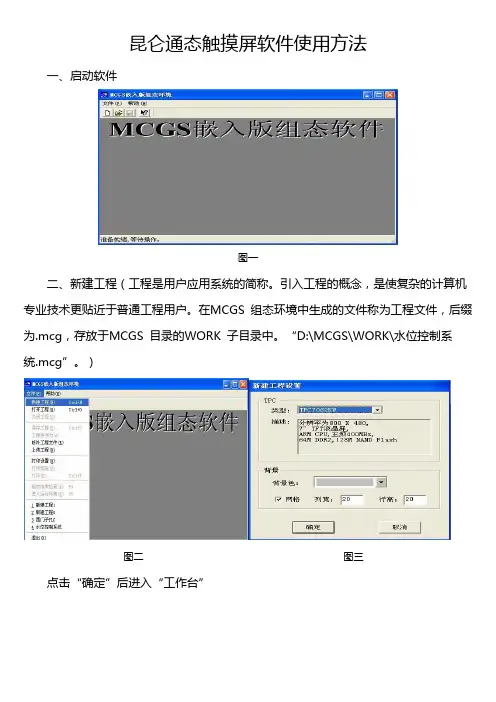

昆仑通态触摸屏软件使用方法一、启动软件图一二、新建工程（工程是用户应用系统的简称。
引入工程的概念，是使复杂的计算机专业技术更贴近于普通工程用户。
在MCGS 组态环境中生成的文件称为工程文件，后缀为.mcg，存放于MCGS 目录的WORK 子目录中。
“D:\MCGS\WORK\水位控制系统.mcg”。
）图二图三点击“确定”后进入“工作台”图四图四是MCGS 组态操作的总工作台面。
设有：标题栏：显示“MCGS 组态环境-工作台”标题、工程文件名称和所在目录；菜单条：设置MCGS 的菜单系统。
参见“MCGS 组态软件用户指南”附录所列MCGS 菜单与快捷键列表；工具条：设有对象编辑和组态用的工具按钮。
不同的窗口设有不同功能的工具条按钮，其功能详见附表。
工作台面：进行组态操作和属性设置。
上部设有五个窗口标签，分别对应主控窗口、用户窗口、设备窗口、实时数据库和运行策略五大窗口。
鼠标单击标签按钮，即可将相应的窗口激活，进行组态操作；工作台右侧还设有创建对象和对象组态用的功能按钮；组态工作窗口：是创建和配置图形对象、数据对象和各种构件的工作环境，又称为对象的编辑窗口。
主要包括组成工程框架的五大窗口，即：主控窗口，用户窗口，设备窗口，实时数据库和运行策略。
分别完成工程命名和属性设置，动画设计，设备连接，编写控制流程，定义数据变量等项组态操作。
三、设备组态(1) 在工作台中激活设备窗口，鼠标单击→“设备组态”进入设备组态画面，如图五、图六。
图五图六图七点击工具条中的打开“设备工具箱”，在设备工具箱中，按顺序先后双击“通用串口父设备”和“扩展OmronHostLink”添加至组态画面窗口，如图七、图八所示。
图八提示是否使用扩展OmronHostLink默认通讯参数设置父设备，如图九，选择“是”。
图九图十所有操作完成后关闭设备窗口，返回工作台（图十）。
图十一图十二在图十一中单击“是”。
图十二。
四、窗口组态在工作台中激活用户窗口，鼠标单击“新建窗口”按钮，建立新画面“窗口0”。

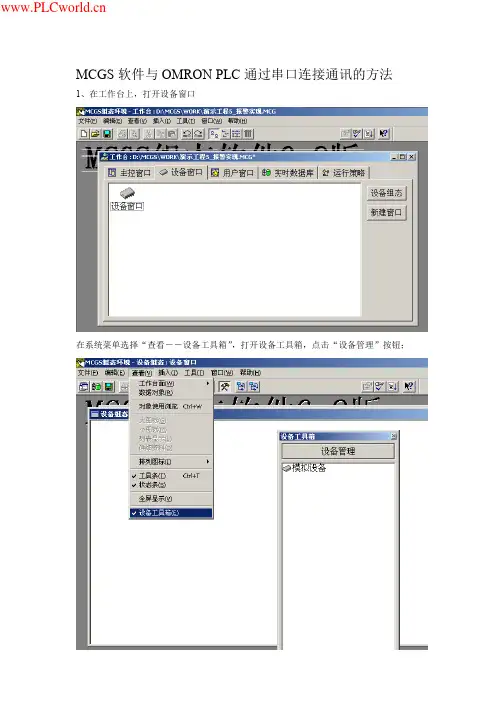

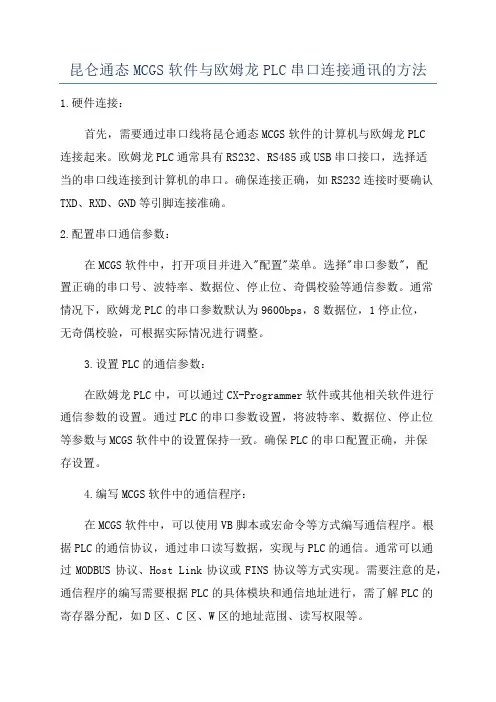

MCGS软件与OMRON PLC通过串口连接通讯的方法
1、在工作台上，打开设备窗口
在系统菜单选择“查看――设备工具箱”，打开设备工具箱，点击“设备管理”按钮；
将通用串口父设备及欧姆龙HostLink设备添加到选定设备栏中，确认退出；
将设备工具箱内的通用串口父设备及OMRON设备添加到设备窗口中，如下图所示：注意，这里表示是OMRON PLC通过串口连接到计算机的串口下。
双击打开通用串口父设备0，进行串口通讯参数设置。
注意，数据采集方式中，同步采集是指串口下挂的各个设备全部采用父设备的采集周期，异步采集是指各自设备采用自己的采集
周期。
建议下挂多个子设备时，采用异步采集方式。
在串口父设备中，需要设置串口号/通讯波特率/数据位/停止位/数据校验方式等设置选项。
双击打开设备0（欧姆龙HostLink），可以选择在线帮助项的按钮来查看OMRON设备帮助。
帮助中有详细的构建功能说明。
连接通道，如下：
在设备调试页中，进行通讯测试，如果通讯状态标志的值为0，则表示设备已经正常通讯，可以在运行画面中进行操作了。
OMRON Hostlink通讯协议简述
浙江大学台州研究院汽摩配研究所1 物理层
基于EIA-232，通讯设定（38400，7，E，2），接线需自制，如下图
2 数据链路层
采用Hostlink/Fins协议，校验方式FCS
PC机为主机，PLC为从机，形成一主一从通讯架构，控制器站号“0”。
3 应用层（每一个X表示一个16进制数）
精选文档，供参考！
PLC接收到后反馈（16进制字符串）：
PLC接收到后反馈（16进制字符串）：
精选文档，供参考！
PLC接收到后反馈（16进制字符串）：
3.4 FCS校验码计算方法
1．对一帧信息，除去校验码和结束符，从左向右每个字符转化为8位无符号整型数再做异或运算。
2．将计算结果转化为2位16进制字符串
如字符串”@00FA0000000000102B00000000000”，从@开始依次转化和运算后，得到的FCS校验码为”06”
（此文档部分内容来源于网络，如有侵权请告知删除，文档可自行编辑修改内容，供参考，感谢您的支持）
精选文档，供参考！。
目录1 欧姆龙PLC通讯方式说明 (1)1.1 驱动设备简介 (3)1.2 PLC的接线 (3)1.3 通讯参数的设置 (3)1.4 驱动对各系列PLC的支持 (6)1.5 FINS驱动简要介绍及与Host Link驱动对比 (6)2 驱动的基本使用 (6)2.1 欧姆龙驱动通讯协议和通讯方式 (6)2.2 欧姆龙驱动通讯连接方式 (6)2.3 欧姆龙构件驱动的添加 (6)2.4 欧姆龙构件采集通道 (6)2.5 欧姆龙构件内部属性设置 (8)2.6 欧姆龙驱动设备命令 (11)3 驱动通讯的典型应用方案 (15)4 常见问题及解决方案 (16)4.1 根据通讯状态返回值判断的问题 (16)4.2 通讯连接不上问题 (17)4.3 新旧型号PLC寄存器说明 (17)4.4 欧姆龙PLC数据读取速度慢问题 (17)前言1欧姆龙PLC通讯方式说明1.1驱动设备简介本驱动构件用于MCGS软件通过HostLink串口读写欧姆龙PLC设备的各种寄存器的数据。
本驱动构件支持欧姆龙C、CV、CS/CJ、CP系列部分型号的PLC。
具体见第3节 驱动类型串口子设备，须挂接在“通用串口父设备”下才能工作通讯协议采用欧姆龙HostLink(C-Mode)协议通讯方式一主一从、一主多从方式。
驱动构件为主，设备为从。
1.2PLC的接线通讯连接方式：<1>采用欧姆龙串口编程电缆与PLC的HostLink串口或RS232扩展串口通讯。
通讯电缆接线请参见 图1<2>采用RS422方式与PLC的RS422扩展通讯板通讯, 通讯电缆接线请参见相应硬件连接手册。
HostLink串口或RS232扩展口接线图：图1注：1.通讯扩展板及部分型号的PLC引脚定义与此有所不同，具体请查看相应手册确认接线方式，并参照其说明进行接线。
2.如果是自制电缆请注意，PLC RS232端并非标准RS232，4和5是短接的。
1.3通讯参数的设置“通用串口父设备”通讯参数设置如下：设置项参数项通讯波特率4800 、9600(默认值) 、19200、38400、57600、115200数据位位数7(默认值) 、8停止位位数1、2(默认值)奇偶校验位无校验、奇校验、偶校验(默认值)父设备通讯参数设置应与设备的通讯参数相同，默认为：9600, 7, 2, E(偶校验)，不同型号PLC有所不同，用户可根据需要进行设置，建议在通讯速度要求较高时设置为38400,7,2,E或PLC所支持的更高波特率进行通讯。
注意：父设备的参数必须和PLC的参数设置一直才能通讯成功，不同的PLC参数不同。
如果用户不清楚该如何设备参数，可以启用PLC的自动在线功能查询该设备参数。
具体操作如下：以CP1H-X40DR-A为例，针对主串口（PORT1）：PLC断电后，打开PLC的DIP 开关设置，选择开关4【PORT1】（9针串口）置为ON（如果您使用的是20针扩展串口请选择开关5【PORT2】），把开关拨到ON的位置，然后上电，打开欧姆龙的编程软件CX-Programmer，打开菜单项的PLC，选择自动在线，选择串口连接并且选择您的PC串口，如图2：图2单击连接后出现如图4的询问，选择“是”，等进入运行模式，查看工程里的设置选项如图3PLC设备地址0--31 PLC9针串口模式选择HostLink固定波特率19200数据位8位，停止位1位，校验方式是E（偶校验）图5根据此设置参数设置驱动父设备参数即可。
（校验方式说明：E 表示偶校验，0表示无校验，N表示奇校验）如果您想修改PLC的通讯参数（注意！修改PLC通讯参数会造成PLC停止运行，请确保停止PLC不会对您造成任何影响的前提下进行操作），可以自动在线以后，确保DIP开关1处于OFF状态，选择工程下面的设置，如图6在定制里设置你想要的通讯参数，然后选择PLC->传送->到PLC，如图7：进入下载选项如图8对话框：只勾选设置，点确定，出现图9对话框，选择是，出现图10对话框：选择是，出现图10的界面后表示通讯参数修改成功。
1.4驱动对各系列PLC的支持本驱动构件支持欧姆龙C、CV、CS/CJ、CP系列部分型号的PLC参考2.5通道数据类型表1.5 FINS驱动简要介绍及与Host Link驱动对比FINS驱动构件支持欧姆龙CS/CJ(含CP)、CV系列部分型号的PLC，同时支持支持WR 寄存器。
HostLink协议为欧姆龙公司旧有协议, 协议本身不支持新型号PLC的的W等寄存器的读写。
如果使用新型号PLC并需要对相关寄存器进行操作，请使用MCGS新的FINS 串口驱动。
另外，HostLink协议只支持4位地址，无法读取大于9999地址的寄存器区，在使用时，可将寄存器高地址区内容移到低地址区进行读写操作，新型号PLC也可直接换用新的FINS串口驱动。
FINS驱动用户可通过内部属性，添加PLC的通道，支持新的型号的寄存器W等。
HostLink驱动支持的寄存器类型IR、LR、HR、AR、TC、PV、DM。
FINS驱动支持的寄存器类型CIO、WR、DM、HR、AR、TK、TS、CS、TIM、CNT、IR、DR。
2驱动的基本使用2.1欧姆龙驱动通讯协议和通讯方式参考1.1驱动设备简介2.2欧姆龙驱动通讯连接方式参考1.2PLC接线2.3欧姆龙构件驱动的添加首先确保PLC与编程软件通讯正常，添加步骤如下：①在设备窗口添加“通用串口父设备”②在“通用串口父设备”下，添加扩展OmronHostLink驱动构件，设置“通用串口父设备”的通讯参数：串口端口号：PLC与PC机连接的物理串口号，可在设备管理中查看波特率：与PLC波特率参数一致（4800 、9600(默认值) 、19200、38400、57600、115200）；不支持187500数据位位数：7-8位停止位位数：1-2位数据校验方式：无校验，奇校验，偶校验③其他说明参考1.3通讯参数的设置④设置子设备参数设置如下：✧内部属性：单击“查看设备内部属性”，点击按钮进入内部属性，具体设置请参看2.5欧姆龙构件内部属性设置。
✧设备地址：PLC设备地址，可设定范围0－31，默认值为0。
✧通讯等待时间：通讯数据接收等待时间，默认设置为200ms,当采集数据量较大时,设置值可适当增大。
✧快速采集次数：对选择了快速采集的通道进行快采的频率（不使用,为与老驱动兼容,故保留,无需设置）。
● 2.4欧姆龙构件采集通道：a、通讯状态：通讯状态值代表意义0 表示当前通讯正常1 表示采集初始化错误2 表示采集无数据返回错误3 表示采集数据校验错误4 表示设备命令读写操作失败错误5 表示设备命令格式或参数错误6 表示设备命令数据变量取值或赋值错误b、数据通道信息：本构件数据通道可通过内部属性添加，具体设置请参看2.5欧姆龙构件内部属性设置。
●2．5 欧姆龙构件内部属性设置2.5.1通道类型用户可通过内部属性，添加PLC的通道，本驱动构件可增加通道类型如下：寄存器 数据类型 操作方式 IR/SR内部继电器区 BT、WUB、WB、WD读写DUB、DB、DD、DF读写 LR链接继电器区 BT、WUB、WB、WDDUB、DB、DD、DFHR保持继电器区 BT、WUB、WB、WD 读写DUB、DB、DD、DFAR辅助继电器区 BT、WUB、WB、WD读写DUB、DB、DD、DFTC状态 BT 读写读写 PV定时/计数器 WUB、WB、WDDUB、DB、DD、DF读写 DM数据寄存器 BT、WUB、WB、WDDUB、DB、DD、DF通道数据类型参见下表数据类型说明BT dd位（dd范围：00－15）BUB 8位无符号二进制BB 8位有符号二进制BD 8位2位BCDWUB 16位无符号二进制WB 16位有符号二进制WD 16位4位BCDDUB 32位无符号二进制DB 32位有符号二进制DD 32位8位BCDDF 32位浮点数●位序号：BT00,BT01---BT15.●数值类型：BB,BUB,BD,WB,WUB,WD,DB,DUB,DD,DF1）第一个字母表示数据的长度,B表示是字节数据,W表示是字数据,D表示是双字数据；2）最后一个或两个字母表示数据类型,B表示二进制数,D表示BCD码,F表示浮点数；3）字符中二进制数中带U表示无符号数,不带U的表示有符号数。
2.5.2通道地址 通道地址范围参见下表寄存器 注释 系列PLC 型号CIO*LR HR AR TC PV DM C200系列 HS/HE/HG/HX0-2550-630-990-270-5110-5110-6655, 7000 -9999C500 0-63 0-31 0-31 --- 0-127 0-127 0-511C1000H 0-4095 C2000H/CQ1M 0-6655 CQ1MH 0-2550-630-990-270-5110-5110-6655 CPM1/CPM1A0-19, 200 -2550-150-1270-1270-1023, 6144 -6655C 系列CPM2A/CPM2C0-49, 200 -2550-150-190-230-2550-2550-2047, 6144 -6655 CV500 CVM1-CPU01-V □ 0-2555------0-5110-5110-5110-8191CV 系列*CV1000 CV2000 CVM1-CPU11-V □CVM1-CPU21-V □0-2555--- ---0-511 0-1023 0-10230-9999CS1G/H 0-6143 --- 0-511 0-959 0-1023 0-1023 0-9999 CS/CJ/C P 系列*CJ1G/H CJ1M0-6143---0-5110-9590-10230-10230-9999CP1H/L 0-6143 --- 0-15350-9590-40950-40950-9999注：1. CIO寄存器为新型号PLC名称，与旧型号PLC的IR/SR寄存器相对应，具体地址请参考用户手册。
2. CV系列中HR寄存器包含在CIO寄存器中，使用时请参考用户手册。
3. 由于HostLink协议的限制，本驱动不支持CS/CJ/CP系列的WR和EM寄存器，故在上表中未列出。
4. 上表为部分PLC地址范围，仅供参考，其他型号的地址范围请参考用户手册。
2.5.3内部属性注意事项：1. HostLink协议为欧姆龙公司旧有协议, 协议本身不支持新型号PLC的的W等寄存器的读写。
如果使用新型号PLC并需要对相关寄存器进行操作，请使用MCGS新的FINS串口驱动。
另外，HostLink协议只支持4位地址，无法读取大于9999地址的寄存器区，在使用时，可将寄存器高地址区内容移到低地址区进行读写操作，新型号PLC 也可直接换用新的FINS串口驱动。
