制冷系统气密性试验记录两篇
第1条

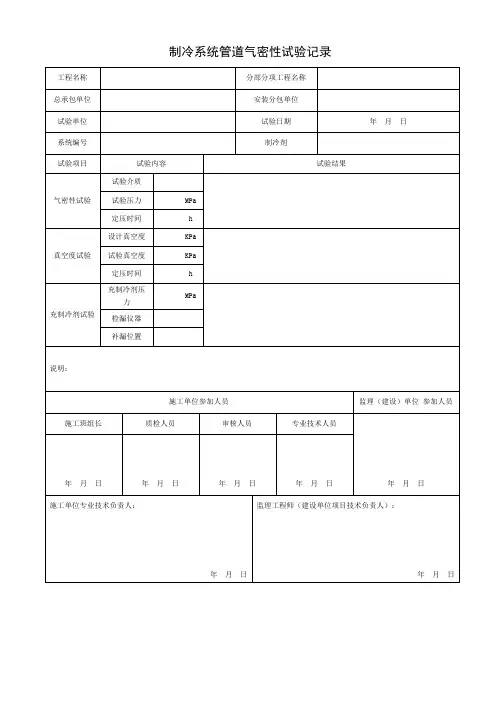

制冷系统气密性试验记录制冷系统气密性试验记录项目名称分布(或单位)项目试验现场试验时间管道编号气密性试验介质试验压力Mpa恒压时间h试验结果管道编号真空试验设计真空度kPa 试验真空度kPa恒压时间h试验结果管道编号制冷剂充注量试验制冷剂充注量压力Mpa检漏仪检漏位置试验结果验收意见施工单位(公章) 代表(年)(年)(年)(年)(年)(年)(年)(年)(年)(年)(年)(年)(年)(年)(年)(年)(年)(年)(年)(年)(年)的(月)(月)(年)(月)(年)(月)(年)(年)(年)(年)(年)(年)(年)(年)(年)(年)(年)(年)(年)(年)(年)(年) 年，年，年，年，年，年，年，年，年，年，年，年。

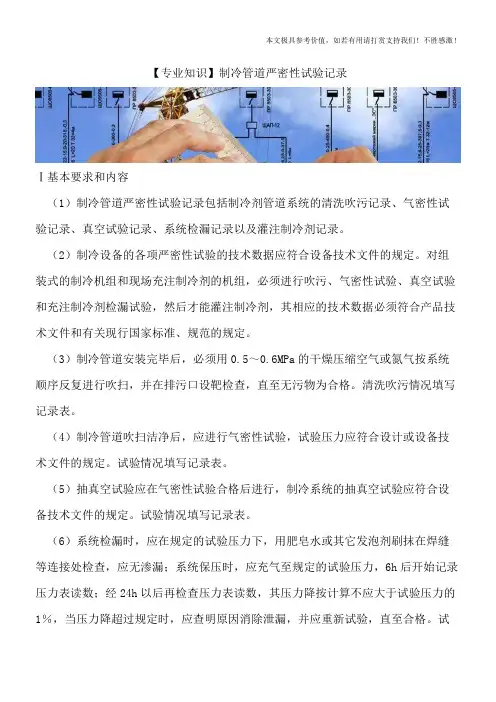

【专业知识】制冷管道严密性试验记录Ⅰ基本要求和内容（1）制冷管道严密性试验记录包括制冷剂管道系统的清洗吹污记录、气密性试验记录、真空试验记录、系统检漏记录以及灌注制冷剂记录。
（2）制冷设备的各项严密性试验的技术数据应符合设备技术文件的规定。
对组装式的制冷机组和现场充注制冷剂的机组，必须进行吹污、气密性试验、真空试验和充注制冷剂检漏试验，然后才能灌注制冷剂，其相应的技术数据必须符合产品技术文件和有关现行国家标准、规范的规定。
（3）制冷管道安装完毕后，必须用0.5～0.6MPa的干燥压缩空气或氮气按系统顺序反复进行吹扫，并在排污口设靶检查，直至无污物为合格。
清洗吹污情况填写记录表。
（4）制冷管道吹扫洁净后，应进行气密性试验，试验压力应符合设计或设备技术文件的规定。
试验情况填写记录表。
（5）抽真空试验应在气密性试验合格后进行，制冷系统的抽真空试验应符合设备技术文件的规定。
试验情况填写记录表。
（6）系统检漏时，应在规定的试验压力下，用肥皂水或其它发泡剂刷抹在焊缝等连接处检查，应无渗漏；系统保压时，应充气至规定的试验压力，6h后开始记录压力表读数；经24h以后再检查压力表读数，其压力降按计算不应大于试验压力的1％，当压力降超过规定时，应查明原因消除泄漏，并应重新试验，直至合格。
试验情况填写在记录表。
（7）灌注制冷剂，应根据配管的长度及设备技术文件的规定进行计算，确保制冷剂充入的总量符合设计或设备技术文件的规定。
制冷剂充注记录填写记录表。
Ⅱ核查办法（1）核查制冷管道试验项目、内容是否齐全，各项试验方法是否正确。
（2）核查制冷系统是否有进行系统清洗吹污、气密性试验、真空试验、检漏试验以及灌注制冷剂记录，其试验压力、压力变化、保压时间、检漏情况等是否符合施工质量验收规范或设备技术文件的规定，试验过程中出现的问题，有无处理及复试。
（3）核查测定所使用的仪器仪表是否有检定证书，其精度是否符合要求，各项记录的测定日期是否在其检定有效期内。
制冷管道严密性试验记录Ⅰ基本要求和内容（1）制冷管道严密性试验记录包括制冷剂管道系统的清洗吹污记录、气密性试验记录、真空试验记录、系统检漏记录以及灌注制冷剂记录。
（2）制冷设备的各项严密性试验的技术数据应符合设备技术文件的规定。
对组装式的制冷机组和现场充注制冷剂的机组，必须开展吹污、气密性试验、真空试验和充注制冷剂检漏试验，然后才能灌注制冷剂，其相应的技术数据必须符合产品技术文件和有关现行国家标准、规范的规定。
（3）制冷管道安装完毕后，必须用0.5～0.6MPa的干燥压缩空气或氮气按系统顺序反复开展吹扫，并在排污口设靶检查，直至无污物为合格。
清洗吹污情况填写记录表。
（4）制冷管道吹扫洁净后，应开展气密性试验，试验压力应符合设计或设备技术文件的规定。
试验情况填写记录表。
（5）抽真空试验应在气密性试验合格后开展，制冷系统的抽真空试验应符合设备技术文件的规定。
试验情况填写记录表。
（6）系统检漏时，应在规定的试验压力下，用肥皂水或其它发泡剂刷抹在焊缝等连接处检查，应无渗漏；系统保压时，应充气至规定的试验压力，6h后开始记录压力表读数；经24h以后再检查压力表读数，其压力降按计算不应大于试验压力的1％，当压力降超过规定时，应查明原因消除泄漏，并应重新试验，直至合格。
试验情况填写在记录表。
（7）灌注制冷剂，应根据配管的长度及设备技术文件的规定开展计算，确保制冷剂充入的总量符合设计或设备技术文件的规定。
制冷剂充注记录填写记录表。
Ⅱ核查方法（1）核查制冷管道试验项目、内容是否齐全，各项试验方法是否正确。
（2）核查制冷系统是否有开展系统清洗吹污、气密性试验、真空试验、检漏试验以及灌注制冷剂记录，其试验压力、压力变化、保压时间、检漏情况等是否符合施工质量验收规范或设备技术文件的规定，试验过程中出现的问题，有无处理及复试。
（3）核查测定所使用的仪器仪表是否有检定证书，其精度是否符合要求，各项记录的测定日期是否在其检定有效期内。
制冷系统泄露及检测制冷系统是制冷剂流经的设备与管道的总称，包括压缩机、冷凝器、节流装置、蒸发器、管道及附属设备，它是空气调节设备，冷却、冷藏设备的主要组成系统。
制冷系统的工作原理所示：压缩机用于提高制冷剂的压力，驱动制冷剂在系统中循环流动，压缩机排出的高压气态制冷剂在冷凝器中冷凝成为高压液体，高压液态制冷剂经节流装置节流成为低压的液态制冷剂，低压液态制冷剂在蒸发器中蒸发吸收被冷却物体的热量从而使被冷却物体的温度低于环境温度并维持。
制冷系统泄漏是空调制冷设备运行中较为常见的故障，一旦发生不仅会影响设备的正常使用，而且还可能造成压缩机的严重故障，本文从制冷系统的密封方式入手分析了导致制冷系统密封失效的原因，以及不同工况下制冷系统泄漏的判断方法，在此基础上提出了一种处理制冷系统泄漏故障的作业方法及作业程序。
1、制冷系统的密封方式与气密性失效制冷系统泄漏是指系统的气密性失效，导致系统内制冷剂外溢，外界空气和水分通过泄漏点进入制冷系统，造成制冷系统无法正常工作的一种故障现象。
制冷系统泄漏是空调、制冷设备运行中一种较为常见的故障，故障发生的初期表现为机组制冷量下降，进而会造成机组频繁停机，若不及时处理会造成压缩机烧毁的严重后果。
要想避免制冷系统在运行过程中发生泄漏，必须了解制冷系统的密封方式，只有密封方式出了问题才会导致制冷系统泄漏。
表1列出了制冷系统中各部位的密封方式及发生泄漏的原因。
制冷系统的密封方式及泄漏的原因密封方式常见部位泄漏的原因焊接系统配管裂纹、砂眼、松脱、断裂螺纹连接压力检测与控制设备接口松动，密封面氧化，喇叭口开裂橡胶密封各类针阀的密封橡胶老化，破损，变形金属薄膜密封电磁阀膜片破损填料密封各类截止阀松动，磨损在现场检修中，维修人员往往把检查的重点放在系统配管焊缝上，容易忽视，甚至不知道对其他密封方式的检查，造成漏检。
维修质量达不到要求造成重复性修理，严重影响空调设备的正常使用。
2、制冷系统泄漏的判定方法空调机组运用过程中可以通过以下两种方法来判断制冷系统是否发生了泄漏。
制冷系统吹污/气密性/真空度/内充制冷剂泄漏的测试记录(一)
注:1.本《记录》适用于在施工现场组装制冷系统的非整体出厂各类制冷机组和在施工现场充注制冷剂的各类制
冷系统机组，以及在施工现场需进行吹污/气密性/真空度/内充制冷剂泄漏的测试(其中包括：整体和分体式
的各类大、中、小型制冷机机组，以及分体式空调器的制冷系统等)。
2.本《记录》的测试和填写应符合国标《通风与空调工程施工质量验收规范》(GB50243—2002)和《制冷设备、 空气分离设备安装工程施工及验收规范》(GB50274—98)的相关规定，以及设计文件和设备技术文件的规定。
3.本《记录》(一)～(二)配套使用。
