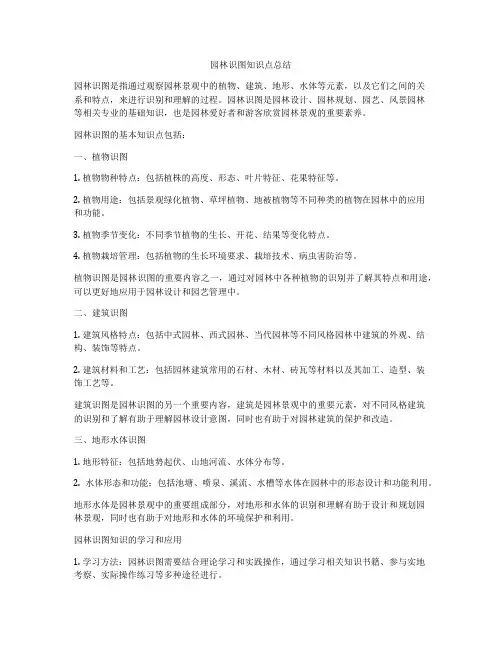

园林识图知识点总结园林识图是指通过观察园林景观中的植物、建筑、地形、水体等元素,以及它们之间的关系和特点,来进行识别和理解的过程。
园林识图是园林设计、园林规划、园艺、风景园林等相关专业的基础知识,也是园林爱好者和游客欣赏园林景观的重要素养。
园林识图的基本知识点包括:一、植物识图1. 植物物种特点:包括植株的高度、形态、叶片特征、花果特征等。
2. 植物用途:包括景观绿化植物、草坪植物、地被植物等不同种类的植物在园林中的应用和功能。
3. 植物季节变化:不同季节植物的生长、开花、结果等变化特点。
4. 植物栽培管理:包括植物的生长环境要求、栽培技术、病虫害防治等。
植物识图是园林识图的重要内容之一,通过对园林中各种植物的识别并了解其特点和用途,可以更好地应用于园林设计和园艺管理中。
二、建筑识图1. 建筑风格特点:包括中式园林、西式园林、当代园林等不同风格园林中建筑的外观、结构、装饰等特点。
2. 建筑材料和工艺:包括园林建筑常用的石材、木材、砖瓦等材料以及其加工、造型、装饰工艺等。
建筑识图是园林识图的另一个重要内容,建筑是园林景观中的重要元素,对不同风格建筑的识别和了解有助于理解园林设计意图,同时也有助于对园林建筑的保护和改造。
三、地形水体识图1. 地形特征:包括地势起伏、山地河流、水体分布等。
2. 水体形态和功能:包括池塘、喷泉、溪流、水槽等水体在园林中的形态设计和功能利用。
地形水体是园林景观中的重要组成部分,对地形和水体的识别和理解有助于设计和规划园林景观,同时也有助于对地形和水体的环境保护和利用。
园林识图知识的学习和应用1. 学习方法:园林识图需要结合理论学习和实践操作,通过学习相关知识书籍、参与实地考察、实际操作练习等多种途径进行。
2. 应用领域:园林识图知识在园林设计、园林规划、园艺、风景园林、旅游观光等领域都有着广泛的应用,同时也适用于园林爱好者和游客对园林景观的欣赏与理解。
3. 意义价值:园林识图知识的学习和应用,不仅有助于提高专业人才的素养和能力,也有助于增强公众对园林景观的认知和欣赏,促进园林保护、建设和利用的可持续发展。

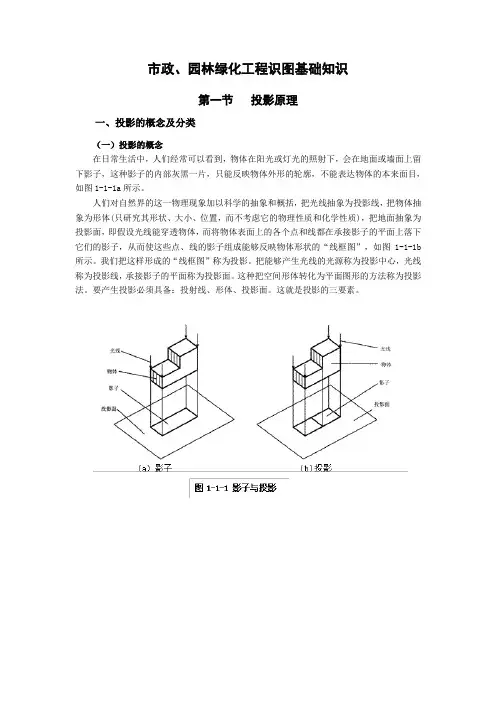

市政、园林绿化工程识图基础知识第一节投影原理一、投影的概念及分类(一)投影的概念在日常生活中,人们经常可以看到,物体在阳光或灯光的照射下,会在地面或墙面上留下影子,这种影子的内部灰黑一片,只能反映物体外形的轮廓,不能表达物体的本来面目,如图1-1-1a所示。
人们对自然界的这一物理现象加以科学的抽象和概括,把光线抽象为投影线,把物体抽象为形体(只研究其形状、大小、位置,而不考虑它的物理性质和化学性质),把地面抽象为投影面,即假设光线能穿透物体,而将物体表面上的各个点和线都在承接影子的平面上落下它们的影子,从而使这些点、线的影子组成能够反映物体形状的“线框图”,如图1-1-1b 所示。
我们把这样形成的“线框图”称为投影。
把能够产生光线的光源称为投影中心,光线称为投影线,承接影子的平面称为投影面。
这种把空间形体转化为平面图形的方法称为投影法。
要产生投影必须具备:投射线、形体、投影面。
这就是投影的三要素。
(二)投影的分类根据投射线之间的相互关系,可将投影分为中心投影和平行投影。
1.中心投影当投影中心S在有限的距离内,所有的投射线都交汇于一点,这种方法所产生的投影,称为中心投影,如图1-1-2所示。
2.平行投影把投影中心S移到离投影面无限远处,则投射线可视为互相平行,由此产生的投影称为平行投影。
平行投影的投射线互相平行,所得投影的大小与物体离投影中心的距离无关。
根据投射线与投影面之间的位置关系,平行投影又分为斜投影和正投影两种:投射线与投影面倾斜时称为斜投影,如图1-1-3a所示。
投射线与投影面垂直时称为正投影,如图1-1-3b 所示。
(三)工程上常用的投影图工程上常用的投影图有:正投影图、轴测投影图、透视投影图、标高投影图。
1.正投影图用正投影法把形体向两个或两个以上互相垂直的投影面进行投影,再按一定的规律将其展开到一个平面上,所得到的投影图称为正投影图,如图1-1-4所示。
它是工程上最主要的图样。
这种图的优点是能准确地反映物体的形状和大小,作图方便,度量性好;缺点是立体感差,不宜看懂。
