景观设计施工图基础知识

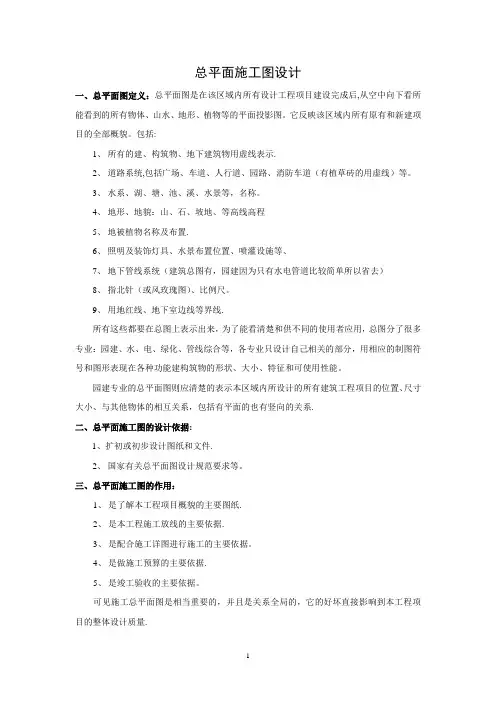

总平面施工图设计一、总平面图定义：总平面图是在该区域内所有设计工程项目建设完成后,从空中向下看所能看到的所有物体、山水、地形、植物等的平面投影图。

它反映该区域内所有原有和新建项目的全部概貌。

包括:1、所有的建、构筑物、地下建筑物用虚线表示.2、道路系统,包括广场、车道、人行道、园路、消防车道（有植草砖的用虚线）等。

3、水系、湖、塘、池、溪、水景等，名称。

4、地形、地貌：山、石、坡地、等高线高程5、地被植物名称及布置.6、照明及装饰灯具、水景布置位置、喷灌设施等、7、地下管线系统（建筑总图有，园建因为只有水电管道比较简单所以省去）8、指北针（或风玫瑰图）、比例尺。

9、用地红线、地下室边线等界线.所有这些都要在总图上表示出来，为了能看清楚和供不同的使用者应用，总图分了很多专业：园建、水、电、绿化、管线综合等，各专业只设计自己相关的部分，用相应的制图符号和图形表现在各种功能建构筑物的形状、大小、特征和可使用性能。

园建专业的总平面图则应清楚的表示本区域内所设计的所有建筑工程项目的位置、尺寸大小、与其他物体的相互关系，包括有平面的也有竖向的关系.二、总平面施工图的设计依据:1、扩初或初步设计图纸和文件.2、国家有关总平面图设计规范要求等。

三、总平面施工图的作用：1、是了解本工程项目概貌的主要图纸.2、是本工程施工放线的主要依据.3、是配合施工详图进行施工的主要依据。

4、是做施工预算的主要依据.5、是竣工验收的主要依据。

可见施工总平面图是相当重要的，并且是关系全局的，它的好坏直接影响到本工程项目的整体设计质量.四、总平面施工图的设计：1、收集有关资料：扩初设计或初步设计资料、图纸、文件。

2、阅读有关资料:1）、了解建设用地范围的总体概貌：面积大小、方位、地形、特征、高差、道路、水系气候等有关情况;2)、了解设计的所有景观、景点包括建构筑物的位置,体量及与地形的关系；3）、了解它们之间的关系：平面和竖向；4）、了解各种建筑物材料的运用,特点包括色彩、质感等；5）、注意发现相关资料中的矛盾，错误和不合理之处,把问题消化在施工图成图之前，避免返工和重复劳动，尽可能多提问题,解决问题。

施工图设计中的一些注意事项
1.景观构筑物与管线的关系：
⑴景观构筑物的基础与管线的关系：景观构筑物的基础应该尽量的避免坐落在管线之上，因为管线上方的覆土，夯实系数达到不设计的要求，造成构筑物的基础与塌陷的安全隐患，如避不开，必须要坐落在管线之上，应考虑增加过梁等技术措施；
⑵两个景观构筑物之间有管线的（例如小院围墙与路缘石之间有管线布置），需要充分的考虑两者之间的间距，是否满足管线的排布，同时应该重点考虑此部分的植物种植设计。

2.整个场地的竖向设计
⑴景观的竖向设计应该尽可能的满足规划设计中大致的竖向设计
⑵在景观的竖向设计有必须对规划做出改动的，必须及时与相关（水、电）专业进行沟通，因为很多管线设计是结合详规去设计的，应该考虑到景观竖向对详规修改后，是否影响相关的配套专业。

3.面层材料的选择：
尽量选择规则板，符合切割模数的，并要求设计单位提供样品，便于后期采购参照，同时模数板造价相对于异形板要低。

4.景观施工图设计中通道的预留：
（1）变电亭：要根据当地电力验收的要求预留通道
（2）垃圾房：选址充分考虑对小区的影响，特别是风向的影响，一定要布置在下风向，同时要预留好运输垃圾的通道；
（3）换热站：预留好进出设备的通道，根据运输设备的要求选择通道的宽度。

5.施工过程中景观变更的注意事项：
必须要充分的了解现场已经施工完成的隐蔽工程的具体情况，景观的变更涉及到很多竖向的调整，尤其要注意必须满足管线的埋深。

全景观设计施工图审图要点如下景观施工图审图要点根据万科以往景观工程设计及施工经验教训总结，和国家有关设计规范进行提炼，从硬景设计、种植设计、水电设计等方面分条细说。

【硬景设计】一、总体设计规定1 .消防规定总图中应做好消防车道及消防车登高面设计，注意人车分流；高层建筑周围宜设环形或沿建筑0⅛两个长边设置消防车道；尽端式消防车道应设18m×18m回车场。

消防车最小转弯半径：高层12m,多层9m。

消防车道最小宽度：登高面处6m,其他处4m,可做成隐性消防通道。

消防车道0¾坡度：登高面生1%,其他处37%。

消防车道距建筑物距离宜45m。

2 .流线设计住宅出入口处应设置人车分流专用通道；动静态交通应组织合理，通达性好，对居住不导致干扰。

当商住楼住户大堂与流量大0¾商业服务空间临近时，商业用房0⅛货运出入口宜设在地下室或与大堂入口异向布置，防止人、货流交叉，减少交通安全隐患。

3 ,无障碍设计应考虑无障碍设计，各内容应满足规范或业主承认。

4 .安全性考虑水景、泳池边界有否护栏或绿化处理，平台临界边的J护栏与否满足规范及安全规定（高度要在1050Inm以上）。

汀步\小桥两米内水深不得超过50Omm,否则就的设置栏杆,栏杆高度规定在1050Inm 以上。

5 ,居住区道路宽度6 .道路及绿地最大坡度二、总图设计图纸1 .图纸目录图纸名称与图号要精确O2 .设计总阐明要包括（不限于）如下内容:工程概况、设计根据、基本规定、土建构造阐明、浇灌给排水工程阐明、电气工程阐明、种植工程阐明、其他杂项。

3 .总平面图重点规定所采用的底图为最终确定的建筑规划总平图，并且多种建筑出地面部分已所有画出，位置尺寸精确。

图纸要涵盖所有的设计范围，无缺失漏画。

图纸中要包括所设计0⅛所有硬质景观，且尺寸与大样图一致，位置精确。

对的0⅛指北针与比例尺。

道路等要满足规范等的规定。

4 .索引平面图底图是最终对的的景观平面图。

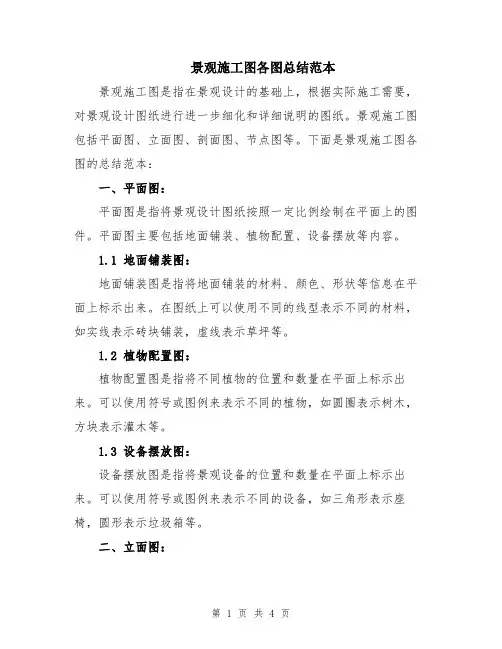

景观施工图各图总结范本景观施工图是指在景观设计的基础上，根据实际施工需要，对景观设计图纸进行进一步细化和详细说明的图纸。

景观施工图包括平面图、立面图、剖面图、节点图等。

下面是景观施工图各图的总结范本：一、平面图：平面图是指将景观设计图纸按照一定比例绘制在平面上的图件。

平面图主要包括地面铺装、植物配置、设备摆放等内容。

1.1 地面铺装图：地面铺装图是指将地面铺装的材料、颜色、形状等信息在平面上标示出来。

在图纸上可以使用不同的线型表示不同的材料，如实线表示砖块铺装，虚线表示草坪等。

1.2 植物配置图：植物配置图是指将不同植物的位置和数量在平面上标示出来。

可以使用符号或图例来表示不同的植物，如圆圈表示树木，方块表示灌木等。

1.3 设备摆放图：设备摆放图是指将景观设备的位置和数量在平面上标示出来。

可以使用符号或图例来表示不同的设备，如三角形表示座椅，圆形表示垃圾箱等。

二、立面图：立面图是指将景观设计图纸的某一立面按照一定比例绘制在平面上的图件。

立面图主要包括围墙、栏杆、门窗等内容。

2.1 围墙图：围墙图是指将围墙的形式、高度、材料等信息在立面上标示出来。

可以使用不同的线型表示不同的材料，如实线表示砖墙，虚线表示铁艺栅栏等。

2.2 栏杆图：栏杆图是指将栏杆的形式、高度、材料等信息在立面上标示出来。

可以使用符号或图例来表示不同的栏杆，如X形表示金属栏杆，直线表示木质栏杆等。

2.3 门窗图：门窗图是指将门窗的形式、颜色、材料等信息在立面上标示出来。

可以使用符号或图例来表示不同的门窗，如圆圈表示窗户，方块表示门等。

三、剖面图：剖面图是指将景观设计图纸的某一剖面按照一定比例绘制在平面上的图件。

剖面图主要包括地势、水体、植物、建筑等内容。

3.1 地势剖面图：地势剖面图是指将不同地势的高度、形状等信息在剖面上标示出来。

可以使用等高线或虚线来表示不同的地势，如实线表示山坡，虚线表示平地等。

3.2 水体剖面图：水体剖面图是指将水体的形状、深度等信息在剖面上标示出来。

浅谈园林施工图园林施工图是园林设计的重要组成部分，它不仅反映了设计师的创意和思想，也指导着园林施工的过程。

本文将探讨园林施工图的基本知识和绘制技巧，希望对大家有所帮助。

一、园林施工图的基本概念园林施工图是指用图形符号和文字说明来表达园林设计意图的图纸。

它包括平面图、立面图、剖面图和效果图等，是园林施工的指导性文件。

二、园林施工图的设计原则园林施工图的设计应遵循安全、经济、美观、实用的原则。

具体来说，设计应符合国家相关法规和标准，确保施工安全；同时要合理使用材料和资源，降低成本；注重美观性，提高园林的观赏价值；还要考虑实用性，满足人们对园林的各种需求。

三、园林施工图的绘制流程和步骤园林施工图的绘制流程一般包括以下几个步骤：1、场地规划：确定场地的地形、地貌、植被和建筑物等要素，进行合理的布局和安排。

2、建筑构造：绘制园林中的建筑物、构筑物和设施等，包括其平、立、剖面图及结构形式等。

3、植物配置：根据场地的气候、土壤等条件，合理安排植物的种类、数量、种植方式和配置形式等。

4、硬质装饰：包括园路、景墙、花坛、水池等硬质景观的设计和绘制。

5、灯光设计：确定园林照明的方式、位置、颜色和照度等，绘制相应的灯光布置图。

四、园林施工图的技巧总结根据实际经验，以下是一些园林施工图的绘制技巧和注意事项：1、色彩搭配：注重色彩的协调和对比，根据设计原则选择合适的颜色搭配。

2、构图布局：合理运用构图法则，如统一、对称、均衡等，使图纸更具美观性。

3、细节处理：对图纸中的细节部分进行精细处理，如标注尺寸、材料说明等，确保信息的准确性。

4、图表展示：利用图表、效果图等形式来表达设计意图，提高图纸的可读性和说服力。

五、结论园林施工图作为园林设计的重要组成部分，对于园林作品的实现和品质有着至关重要的影响。

通过了解和掌握园林施工图的基本知识和绘制技巧，我们能够更好地理解设计师的创意和思想，推动园林施工的顺利进行，同时提高园林作品的品质和观赏价值。

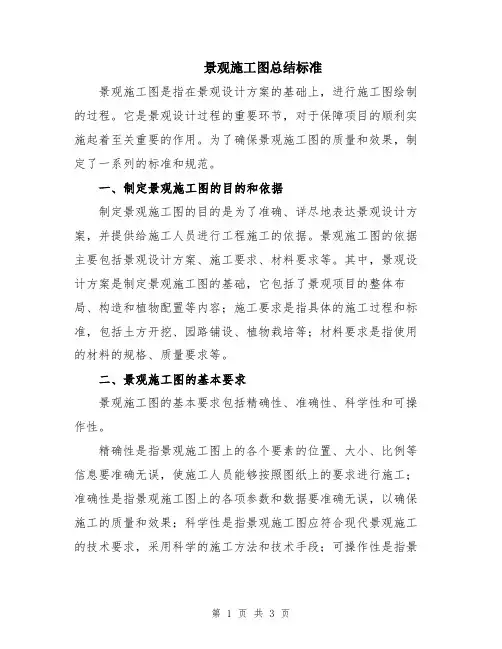

景观施工图总结标准景观施工图是指在景观设计方案的基础上，进行施工图绘制的过程。

它是景观设计过程的重要环节，对于保障项目的顺利实施起着至关重要的作用。

为了确保景观施工图的质量和效果，制定了一系列的标准和规范。

一、制定景观施工图的目的和依据制定景观施工图的目的是为了准确、详尽地表达景观设计方案，并提供给施工人员进行工程施工的依据。

景观施工图的依据主要包括景观设计方案、施工要求、材料要求等。

其中，景观设计方案是制定景观施工图的基础，它包括了景观项目的整体布局、构造和植物配置等内容；施工要求是指具体的施工过程和标准，包括土方开挖、园路铺设、植物栽培等；材料要求是指使用的材料的规格、质量要求等。

二、景观施工图的基本要求景观施工图的基本要求包括精确性、准确性、科学性和可操作性。

精确性是指景观施工图上的各个要素的位置、大小、比例等信息要准确无误，使施工人员能够按照图纸上的要求进行施工；准确性是指景观施工图上的各项参数和数据要准确无误，以确保施工的质量和效果；科学性是指景观施工图应符合现代景观施工的技术要求，采用科学的施工方法和技术手段；可操作性是指景观施工图上的信息清晰明了，施工人员能够方便快捷地理解和完成施工任务。

三、景观施工图的内容和绘制要求景观施工图的内容包括平面图、剖面图、构造图和种植图等。

其中，平面图是景观施工图的主要内容，它直观地表达了景观项目的整体布局和空间分布；剖面图是指切割平面图所得的断面图，它能够展示景观项目的纵向分布和立体效果；构造图是指景观项目中各个构造要素的细部图，包括园路、护坡、石墙等；种植图是指景观项目中各植物的配置图，包括栽种位置、数量和品种等。

景观施工图的绘制要求包括图纸比例、图例说明、标注文字以及线条清晰等。

图纸比例是指图纸上的长度和实际长度的比例关系，通常以1:100或1:200的比例进行绘制，以便施工人员能够直观地了解工程尺寸和空间关系；图例说明是指对图纸上的各个要素进行文字说明，以便施工人员能够准确理解；标注文字是指对图纸上的各项参数和数据进行标注，如尺寸、高度、材料等；线条清晰是指绘制的线条要清晰明了，方便阅读和理解。

景观设计施工图景观设计施工图是指在景观设计方案基础上，将设计意图转化为具体施工操作的图纸。

它是景观设计师与施工人员之间的沟通工具，也是确保景观设计质量的重要文件。

本文将从施工图的内容和要求、施工图的制作流程以及施工图的重要性等方面进行论述。

一、施工图的内容和要求1. 景观设计方案的转化景观设计施工图是将景观设计方案中的各个元素具体细化、标注和定位。

它包括植物配置图、硬质景观图、灯光布置图、水景布置图等。

每个图纸都需要详细标注各个元素的尺寸、材料、颜色等信息，以确保施工的准确性和一致性。

2. 施工细节的呈现景观设计施工图需要准确呈现各个构造细节，如墙体结构、地面铺装、水池布置等。

施工细节的准确呈现可以帮助施工人员理解设计意图，从而更好地进行施工操作。

3. 专业标准的符合景观设计施工图需要符合相关的专业标准和规范。

例如，植物配置图需要符合植物学的知识，硬质景观图需要符合土木工程的要求，灯光布置图需要符合照明设计的标准等。

二、施工图的制作流程1. 收集资料和准备工作在制作景观设计施工图之前，首先需要收集相关的资料和准备工作。

这包括设计方案、土地测量数据、植物种类和规格、材料选择等。

2. 制作草图和初步设计根据收集到的资料，设计师可以制作草图和初步设计。

草图可以帮助设计师更好地理解设计意图，并进行初步的布局和构思。

3. 确定细节和标注在初步设计的基础上，设计师需要进一步确定各个细节和标注。

这包括尺寸、材料、颜色、施工方法等。

同时，设计师还需要根据专业标准和规范进行相关的调整和修正。

4. 制作施工图最后，根据确定的细节和标注，设计师可以开始制作景观设计施工图。

制作过程中需要使用专业的绘图软件或工具，确保图纸的准确性和美观性。

三、施工图的重要性1. 沟通与协调景观设计施工图是设计师与施工人员之间沟通与协调的重要工具。

通过施工图，设计师可以清晰地传达设计意图，帮助施工人员理解并准确执行设计方案。

2. 确保施工质量景观设计施工图可以帮助施工人员准确无误地进行施工操作。

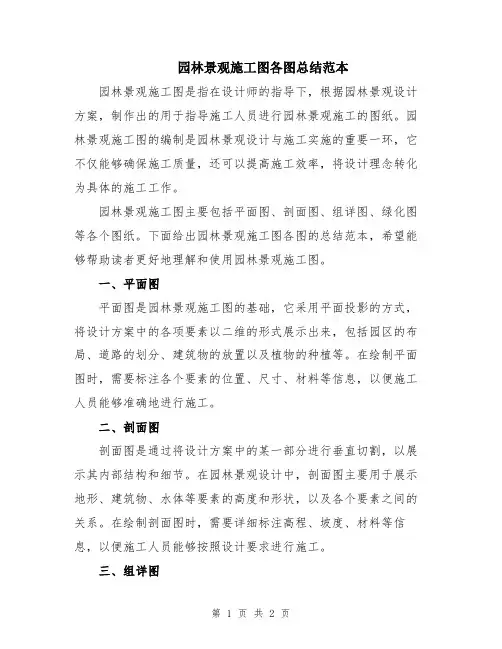

园林景观施工图各图总结范本园林景观施工图是指在设计师的指导下，根据园林景观设计方案，制作出的用于指导施工人员进行园林景观施工的图纸。

园林景观施工图的编制是园林景观设计与施工实施的重要一环，它不仅能够确保施工质量，还可以提高施工效率，将设计理念转化为具体的施工工作。

园林景观施工图主要包括平面图、剖面图、组详图、绿化图等各个图纸。

下面给出园林景观施工图各图的总结范本，希望能够帮助读者更好地理解和使用园林景观施工图。

一、平面图平面图是园林景观施工图的基础，它采用平面投影的方式，将设计方案中的各项要素以二维的形式展示出来，包括园区的布局、道路的划分、建筑物的放置以及植物的种植等。

在绘制平面图时，需要标注各个要素的位置、尺寸、材料等信息，以便施工人员能够准确地进行施工。

二、剖面图剖面图是通过将设计方案中的某一部分进行垂直切割，以展示其内部结构和细节。

在园林景观设计中，剖面图主要用于展示地形、建筑物、水体等要素的高度和形状，以及各个要素之间的关系。

在绘制剖面图时，需要详细标注高程、坡度、材料等信息，以便施工人员能够按照设计要求进行施工。

三、组详图组详图用于展示园林景观中的各个组成部分的具体细节。

例如，如果设计中包括花坛、雕塑、喷泉等元素，那么组详图将展示这些元素的形状、尺寸、材料等信息。

组详图通常需要进行等比例放大，以展示细节，并标注相关的尺寸和样式要求。

四、绿化图绿化图是园林景观施工图的重要组成部分，它用于展示园区中的植物种植布局。

在绿化图中，需要标注植物的品种、数量、位置等信息，以及植物的生长特点和对环境的要求。

绿化图通常采用比例尺绘制，以便施工人员能够准确地进行植物的种植和养护工作。

通过以上几种不同类型的图纸，园林景观施工图可以全面、准确地展示设计方案中的各项要素，为施工人员提供了具体的指导。

当然，园林景观施工图的编制还需要根据具体项目的要求和设计师的要求进行调整和补充。

总的来说，园林景观施工图的编制是园林景观设计与施工实施的重要一环，它能够确保施工质量，提高施工效率，并将设计理念转化为具体的施工工作。

景观施工图各图总结参考景观施工图是景观设计师与施工方沟通的桥梁，是将景观设计方案转化为实际施工的具体图纸。

它包括平面图、剖面图、立面图、细部图及节点图等多个图纸。

本文将对各种景观施工图进行总结参考。

1. 平面图平面图是景观施工图的基础，它以俯视的方式展示了整个景观区域的布局。

平面图应包括道路、步行路径、建筑物、绿化区域、水景等要素的位置和布局。

平面图还应标注地形高差、坡度、斜坡、雨水收集、排水系统等关键信息。

此外，平面图还应标注景观元素的具体尺寸、距离和位置。

2. 剖面图剖面图是从地面到空中或从地下到地面的景观图，它展示了景观区域的高度、形状和轮廓。

剖面图主要用于展示景观区域的立体结构和形状，如地形高差、坡度、墙体、台阶等。

剖面图还应标注材料的厚度、高度和细节部分。

3. 立面图立面图是展示建筑物或景观元素垂直面的图纸，它展示了景观区域的外表面和特殊元素。

立面图主要用于展示建筑物或景观元素的形状、尺寸和材料。

立面图还应标注窗户、门、植物、灯具等细节元素的位置和尺寸。

4. 细部图细部图是展示景观施工细节的图纸，它展示了各种具体部位的构造和连接方式。

细部图主要用于展示景观元素的拼接、连接、固定等细节。

细部图应包括材料的材质、尺寸和细节构造。

细部图还应标注材料的厚度、连接方式、固定方式等关键细节。

5. 节点图节点图是展示景观节点部位的图纸，它展示了不同景观元素的连接点。

节点图主要用于展示不同景观元素的连接方式和细节。

节点图应包括连接的材料、方式和尺寸。

节点图还应标注连接点的位置、数量和连接方式。

在绘制景观施工图时，需要考虑以下几个因素：1. 准确性：景观施工图的绘制必须准确无误，尺寸、位置、材料等信息需要精确标注，以确保施工能够按照设计要求进行。

2. 逻辑性：景观施工图应具有清晰的逻辑结构，各个图纸之间需要有明确的联系和衔接，以便施工方能够理解设计意图。

3. 规范性：景观施工图应符合相关的标准和规范，包括国家、地区或行业标准。

最全面的景观设计施工图复习要点以下景观施工图审查要点是在总结万科以往景观工程设计施工经验教训的基础上，结合国家相关设计规范提炼而成，从硬景观设计、种植设计、水电设计等方面进行了细化。

【硬景观设计】一、总体设计要求一、防火要求总图中应设计好消防车的消防车道和高架面，注意人车分流；高层建筑周围或沿建筑的两条长边应设置环形消防通道；消防车最小转弯半径：高层12m，多层9m。

消防通道最小宽度：攀爬面6m，其他地方4m，可做成隐蔽的消防通道。

消防车道坡度：上升面≯1 %，其他地方≯7 %。

消防车道与建筑物的距离应为≮ 5m。

2.流线型设计住宅的出入口应当设置人车分流专用通道；动、静态交通组织合理，通达性好，不影响生活。

商住楼的居民大堂与人流量大的商业服务空间相邻时，商业楼的货运出入口应设在地下室或与大堂入口相反的方向布置，以避免人流与货流交汇，减少交通安全隐患。

3.无障碍设计应考虑无障碍设计，每个内容应符合规范或业主的认可。

4. 安全考虑水景和游泳池的边界是否有护栏或绿化，平台关键边缘的护栏是否符合规范和安全要求（高度应在1050mm以上）。

汀步\小桥两米内水深不得超过500mm，否则应设置栏杆，栏杆高度应在1050mm以上。

5、住宅区道路宽度6.道路和绿地的最大坡度2.总图设计图1、图纸目录中的图纸名称和图号应准确无误。

2. 总体设计说明应包括（但不限于）以下内容：项目概况、设计依据、基本要求、土建施工说明、灌溉给排水工程说明、电气工程说明、种植工程说明等杂项。

三、总平面图的关键要求使用的底图是建筑规划的最终总平面图，各种建筑的地面部分都已经画好了，位置和尺寸都准确。

图纸应涵盖整个设计范围，不得遗漏或遗漏图纸。

图纸应包括所有设计的硬景观，尺寸与大图一致，位置准确。

正确的指南针和刻度。

道路等必须符合法规等的要求。

4. 索引平面图底图是最终正确的景观平面图。

所有硬景观都有大标注，没有缺失标记。

硬景观索引没有重复，索引号与对应的索引明细号相同。

培训讲座一、本次培训目的旨在规范出图程序、完善设计要求、提高设计水准二、出图要求和程序1 图框的套用和填写1。

01 正常图框分A0 A0+ A1 A1+ A2 A2+ 六种，套用图框时不应将其它型号的图框通过放大或缩小来满足所须图框的要求,因为每个图框的图签栏都是统一宽度的,为7cm，是因为图纸在提交和存档时都是折成A4纸格式的，折成A4大小后，图签栏正好在A4纸的右侧,便于查找，而且每张图纸图签栏大小一致；A3图纸因为使用较少，所以没有规定格式，如确需A3规格，可将A2图纸缩小至0.707倍，因为A3图纸图面太小，用A2图签时占用画图空间过多。

目录均为A4规格，不应将几张A4目录合并为一张大图，原因也是因为存档查找方便。

1.02 图框的线型，所有图框外细框线型粗0。

2,内粗框1。

0,分隔线0。

2;1.03 图框栏目填写合作设计单位如果是有些设计单位资质不够挂靠我们单位出图或者境外单位做的设计方案由我们院深化施工图设计的可以在此栏填写合作设计单位的名称；如无合作设计单位，此栏可不填写。

建设单位填写业主方单位名称。

工程名称应为合同中的工程名称.子项工程名称是总项目名称，里面可以分成若干子项，如某某小区里面的景观亭、管理房等，此栏目可填写这些分项的名称。

填了子项名称的，图纸编号可以按子项单独编号.图纸名称就是本张图纸里面的所有图名摘要，如果本张图纸里有很多的图名，应一一填写进去;制图绘图人名称，与设计为同一人时，可一并填写,应为本人签名；设计本张图纸的设计人名称，应为本人签名；原则上要求助工以上职称人员签字，这点的执行会慢慢规范起来的。

校对应结合我院的图纸校审制度,由具有校对资格的人签名；原则上要求中级以上职称人员签字，并要求专业要对口.校对人员与设计不能为同一人。

工种负责本张图纸所属工种的负责人签名；要求中级以上职称人员签字，并要求专业要对口.可以是校对人员，也可以是设计人员。

工程负责本项目的负责人签名；要符合图审要求和招标时承诺的要求.审核、审定由院总师办和院领导签名；图别本张图纸所属类别的简称，如:总图、环境施工图（简称环施）、绿化施工图（简称绿施）、水施、电施、结施等，可用拼音首字母代替（如：ZT、HS、LS、SS、DS、JS）；图号按各自类别分别依次填写，如：ZT里面可以有：01、02、03,HS里面也可以有01、02、03等;工程号由总院统一给出编号；1.04 目录目录应采用A4规格的标准目录，里面的内容必须与图纸编号和图名一致，目录上必须签字盖章后方可生效，有些设计单位甚至要求所有章在目录上都要盖，如：出图章，注册章等。

景观施⼯图内容及注意事项（整理）景观⼯程施⼯图图纸设计规范、结构内容及技术要求第⼀部分景观设计的依据：景观设计主要依据的国内相关设计法规与规范标准有：1．《城市绿地设计规范》2．《公园设计规范》3．《城市居住区规划设计规范》4．《城市道路绿化规划与设计规范》5．《城市绿化⼯程施⼯及验收规范》6．《森林公园总体设计规范》7．《风景园林图例图⽰标准》8．《居住区环境景观设计导则》第⼆部分图纸结构内容及技术要求⼀、总要求施⼯图的设计⽂件要完整，内容、深度要符合要求，⽂字、图纸要准确清晰，整个⽂件要经过严格校审，避免“错、漏、碰、缺”。

施⼯图设计应根据已通过的⽅案设计⽂件、初步设计⽂件及设计合同书中的有关内容进⾏编制，内容以图纸为主，应包括：封⾯、图纸⽬录、设计说明、图纸、材料表、材料附图、详细⾯积指标等。

施⼯图设计⽂件⼀般以专业为编排单位，分别为园建、绿化、结构、给排⽔、电⽓专业等。

各专业的设计⽂件应经严格校审、签字后，⽅可出图及整理归档。

⼆、设计深度施⼯图的设计深度应满⾜以下要求：1 能据以编制施⼯图预算；2 能据以安排材料、设备订货及⾮标准材料的加⼯；3 能据以进⾏施⼯和安装；4 能据以进⾏⼯程验收；在设计中应因地制宜地积极推⼴和正确选⽤国家、⾏业和地⽅的建筑标准设计，并在设计⽂件的设计说明中说明图集名称和页次。

关于设计说明书和图纸应表达的内容、深度等要求，是考虑对园林景观⼯程通⽤⽽编制的。

在进⾏⼀项园林⼯程具体设计时，应根据设计合同书的要求，参照本⽂对相应内容的深度要求编制设计⽂件；当⼯程项⽬中有本⽂未列⼊的内容时，宜参照本⽂对深度的要求，将其增加编⼊设计⽂件中。

三、图纸封⾯及图框图纸封⾯应包含项⽬名称、图纸专业、设计出图单位、出图时间及出图版本。

图框应采⽤设计规范标准尺⼨图框，应包含下图所⽰内容。

应注意总图中，在位置⽰意及指北针⼀栏仅⽤表⽰指北针；但在分区详图中，必须将总平⾯缩⼩放置在该栏中，并表⽰出该分区在总图上的位置。

园林景观施工图各图总结范文园林景观施工图是园林景观设计的最后一道工序，也是实现设计方案的具体表现形式。

通过施工图，可以清晰地展示出园林景观设计的各个细节和构造要素，为施工过程提供详细的指导，确保最终的园林景观效果符合设计方案的要求。

下面是我对园林景观施工图中各图的总结。

第一，平面布置图。

平面布置图是园林景观设计的基础，也是其他图纸的基础。

它以整个场地的平面为基础，将各个元素进行布置，并标注出各种园林设施、植物、道路等的位置。

平面布置图需要清晰明了，方便施工人员理解和按图施工。

第二，剖面图。

剖面图是对景观设计中的建筑物、地形起伏等进行纵向切剖，显示出各个元素的垂直尺寸和构造关系。

剖面图可以帮助施工人员了解各个元素的高低差，以及构造细节，确保在施工中准确无误地还原设计意图。

第三，种植方案图。

种植方案图是对园林景观中的植物进行详细的规划和布置。

它标注了各个植物的种植位置、尺寸、数量等信息，同时还需要注明植物的名称和特点，以便施工人员选择和种植植物。

种植方案图需要考虑到植物的生长环境和生态需求，同时还要和整体设计风格相协调，使得园林景观更加美观和有生气。

第四，景观细部图。

景观细部图是对园林景观中某些特定的细节部分进行详细展示，以便施工人员在施工过程中能够准确地还原设计图纸上的细节。

景观细部图包括对建筑物、雕塑、水景、照明、镶边等细节进行准确的尺寸标注和构造描述，确保施工过程中的细节准确无误。

第五，管线图。

管线图主要是对园林景观中的各种管线进行详细的布置和规划。

它标注了各种管线（如排水管、电缆管、灌溉管等）的走向、尺寸、连接方式等信息，以便施工人员在施工过程中准确安装各种管线，并确保功能正常。

管线图需要充分考虑到各种管线的相互关系和施工便利性，使得整个园林景观系统能够顺利运行。

综上所述，园林景观施工图中的各个图纸都扮演着重要的角色，它们相互配合，确保施工过程的顺利进行，最终实现设计方案所要求的园林景观效果。

园林景观施工图设计：打造生态与美观并重的理想空间一、设计原则与目标1. 生态优先：充分考虑植物、土壤、水体等自然元素的和谐共生，确保园林景观的生态平衡。

2. 美观实用：结合地形、地貌，打造具有观赏价值和使用功能的园林景观，满足人们审美与休闲需求。

3. 因地制宜：根据项目所在地的气候、土壤、植被等特点，进行针对性设计，提高园林景观的适应性。

4. 创意创新：融入新颖的设计理念，打破传统园林的束缚，为人们带来独特的视觉体验。

二、施工图设计内容1. 总体布局：明确园林景观的功能分区，合理规划道路、广场、绿地、水体等空间布局。

2. 植物配置：根据地形、土壤、气候等因素，选择适宜的植物种类和配置方式，形成层次分明、色彩丰富的植物景观。

3. 硬质景观设计：包括园路、广场、亭台、廊架、景墙等硬质景观的尺寸、材质、造型及施工工艺。

4. 水景设计：根据项目需求，设计静态水景、动态水景、喷泉等，营造灵动、活泼的氛围。

5. 照明设计：充分考虑园林景观的夜景效果，合理布局照明设施，展现园林夜景的魅力。

6. 景观小品设计：融入雕塑、座椅、指示牌等小品元素，丰富园林景观的文化内涵。

三、施工图设计要点1. 精确尺寸：确保施工图中各元素尺寸准确，便于施工人员按图施工。

3. 易懂图示：采用规范的图例、符号，使施工图更具可读性，便于施工队伍理解。

4. 节能环保：在设计过程中，充分考虑节能环保要求，选用绿色、环保的施工材料。

5. 施工可行性：结合现场实际情况，确保施工图设计的可行性，降低施工难度。

四、施工图设计流程与注意事项1. 现场勘查：在设计前期，对项目现场进行详细勘查，了解地形地貌、植被现状、周边环境等因素，为施工图设计提供依据。

2. 设计方案评审：组织专家对设计方案进行评审，充分吸收各方意见，确保设计方案的合理性和可行性。

3. 施工图深化：在方案确定后，对施工图进行深化设计，细化各节点大样，确保施工图的精确性。

4. 施工图交底：在设计完成后，与施工团队进行详细交底，确保施工人员充分理解设计意图。
