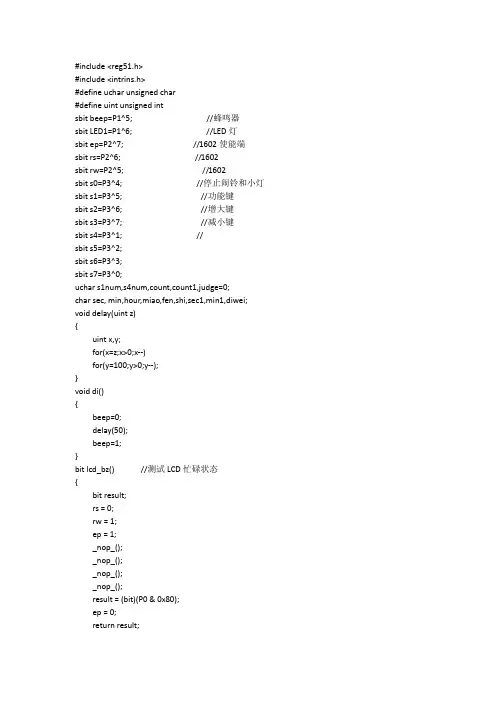

51单片机数字时钟(带闹钟)

基于51单片机的数码管时钟(带闹钟调时秒表)/**************************************************************** ************ ** *********************************************************** ** * * ** * * ** * 基于51单片机的数码管时钟程序* ** ** * * ** * * *********************************************************** ** ** ************************************************************ ****************/#include<stdio.h>#define uint unsigned int#define uchar unsigned charsbit dula=P2^6; //申明u1锁存器的锁存端sbit wela=P2^7; //申明u2锁存器的锁存端sbit key1=P3^0; //功能键sbit key2=P3^1;//增大键sbit key3=P3^2;//减小键sbit key4=P3^3;//秒表查看键sbit beep=P2^3;//蜂鸣端uchar num,num1,num2,numm;uchar numf,num,nums,num;uchar s,s1,f,f1,m,m1;uchar ns,ns1,nf,nf1;uchar numns,numnf;uchar dingshi;void display(uchar m,uchar m1,ucharf,uchar f1,uchar s,uchar s1);void display1(uchar nf,uchar nf1,uchar ns,uchar ns1);void key();void key1();void alram();void di();void delayms(xms);void T0_time() interrupt 1;void miaobiao();uchar code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x77,0x7c,0x39,0x5e,0x79,0x71};/*********************************************************主函数void main()*********************************************************/int main(){TMOD=0X01;TH0=(65536-46080)/256;TL0=(65536-46080)%256;EA=1;ET0=1;TR0=1;nums=12;numf=0;num2=0;num=0;while(1){if(dingshi==0){keyscan();display(m,m1,f,f1,s,s1);alarm();}else{miaobiao();keyscan1();display1(nf,nf1,ns,ns1);}}return 0;}/********************************************************* 蜂鸣器函数di()*********************************************************/ void di(){beep=0;delayms(100);beep=1;}/********************************************************** 按键调时函数key()**********************************************************/ void keyscan(){if(key1==0){delayms(10);display(m,m1,f,f1,s,s1);}}}/********************************************** 按键设定闹钟函数keyscan1();***********************************************/ void keyscan1(){if(key1==0){delayms(10);if(key1==0){ numns++;if(numns==24);numns=0;while(!key1);di();display1(nf,nf1,ns,ns1);}}if(key2==0){delayms(10);if(key2==0){ numnf++;if(numnf==24);numnf=0;while(!key2);di();display1(nf,nf1,ns,ns1);}}if(key3==0){delayms(10);if(key3==0){dingshi=0;while(!key1);di();display1(nf,nf1,ns,ns1);}}}/********************************************************* 闹钟函数alram()*********************************************************/ void alram(){if((nums==numns)&&(numnf==numf))beep=0;}/*********************************************************秒表函数miaobiao()*********************************************************/ void miaobiao(){if(key4==0){delayms(100);if(key4==0){while(!key4);di();displaym(uchar m,uchar m1);}}}/********************************************************* 正常显示函数display()*********************************************************/ void display(uchar m,uchar m1,ucharf,uchar f1,uchar s,uchar s1){dula=1;P0=table[m1]//秒位第1位dula=0;PO=0xff;// 送入位选信号前关闭所有显示，防止打开位选锁存时wela=1;P0=0xef;wela=0;delayms(10);dula=1;P0=table[m]; //秒第2位dula=0;P0=0xff;wela=1;P0=0xdf;wela=0;delayms(100)dula=1;P0=table[f1]; //分第1位dula=0;P0=0xff;wela=1;P0=0xfb;wela=0;delayms(100)dula=1;P0=table[f]; //分第2位dula=0;P0=0xff;wela=1;P0=0xf7;wela=0;delayms(10)dula=1;P0=table[s1]; //时第1位dula=0;P0=0xff;wela=1;P0=0xfe;wela=0;delayms(100)dula=1;P0=table[s]; //时第2位dula=0;P0=0xff;wela=1;P0=0xfd;wela=0;delayms(10)}/********************************************************** ***调时闹钟显示函数display1()*********************************************************** **/void display1(uchar nf,uchar nf1,uchar ns,uchar ns1){nf1=numnf/10;nf=numnf%10;ns1=nums/10;ns=nums%10;dula=1;P0=table[nf1];//分第1位dula=0;P0=0xff;wela=1;P0=0xfb;//待改参数wela=0;delayms(10);dula=1;P0=table[nf];//分第2位dula=0;P0=0xff;wela=1;P0=0xf7;//待改参数wela=0;delayms(10);P0=table[ns1];//时第1位dula=0;P0=0xff;wela=1;P0=0xfe;//待改参数wela=0;delayms(10);dula=1;P0=table[ns];//时第2位dula=0;P0=0xfd;wela=1;P0=0xff;//待改参数wela=0;delayms(10);}/********************************************************** ***秒表显示函数displaym()*********************************************************** **/void displaym(uchar m,uchar m1){dula=1;P0=table[m1];//秒位第一位P0=0xff;wela=1;P0=0Xbf;wela=0;delayms(10);dula=1;P0=table[m];dula=0;P0=0xff;wela=1;P0=0X7f;wela=0;delayms(10);}/**************************************************** 中断服务函数void T0_time() interrupt 1****************************************************/ void T0_time() interrupt 1{TH0=(65536-45872)/256; //46080TL0=(65536-45872)%256;num2++;if(num2==20){num++;num2=0;m=num%10;m1=num/10;f=numf%10;f1=numf/10;s=nums%10;s1=nums/10;if(num==59){num=0;numf++;if(numf==59){numf=0;nums++;}if(nums==24)nums=0;}}}/*************************************************** 延时函数delayms()***************************************************/ void delayms(xms){uint i,j;for(i=xms;i>0;i--)for(j=110;j>0;j--); }。

课程名称：单片机原理与接口技术实践设计课题：基于MCS 51单片机实现电子闹钟功能的设计学院：电子与信息工程学院专业：通信工程小组成员：电子闹钟在科学技术高度发展的今天,千家万户都少不了它,所以很多家庭个人都需要有一个电子闹钟，为人们提供报时方便,但普通电子闹钟不够方便实用。

本文给出了一种基于MCS51单片机实现电子闹钟功能的设计方法，从而给人们带来更为方便的工作与生活。

一.电子闹钟简介我们设计的电子闹钟是以MCS51单片机中的计时器作为时钟，用8位数码管显示当前时间，并且可以设置闹钟时间，并在设置的时间点发出闹铃。

简易闹钟具有以下功能：1.时钟能准确地走时，并可以通过数码管进行显示2.复位后可以进行当前时间的设置3.可以随意设置闹钟时间，闹钟会在设置时间响铃整个系统的任务要求：1）输入数字按键的功能。

保证数字的输入。

2）复位电路的功能。

所有时间回到初始化状态,用于启动设定时间参数（调时或设定闹钟时间）；3）显示电路的功能。

当输入数字时显示24小时时间功能。

4）闹铃功能设置闹铃的时间后.能按设置好的时间准时闹铃。

二.系统方案的设计要求根据以上各模块并结合显示屏的功能及元器件材料的情况，决定采用AT89C51为内核显示设计方案。

先进行系统的整体规划确定整个系统的功能，然后按照每个功能的具体要求，进行各个模块的实物设计并逐个调试，待全部通过后，进行整个系统的联调，最终实现一个完整的系统。

整个系统的设计步骤如下：在单片机最小系统的基础上，完成按键电路和复位电路的设计。

完成显示电路、数字按键、单片机时钟电路。

Ⅰ硬件设计系统硬件的设计可以根据系统的各个功能，把整个系统划分成若干个模块，分别对这些模块来进行设计，然后在通过单片机程序来实现对各个硬件模块功能的调度。

本系统涉及到的硬件模块有：按键电路、数码管显示电路、单片机时钟电路、蜂鸣器电路。

各部分实现功能如下：按键电路：提供按键信号。

单片机时钟电路、复位电路：提供内部时钟。

计算机硬件综合课程设计报告：目课学院：班级：姓名：：指导教师录目功能需求 1.11.2 设计要求总体描述2.12.2 系统总体框图仿真电路图2.3 Proteus软件设计流程及描述33.1 程序流程图 3.2 函数模块及功能 4 心得体会附：源程序 1 功能需求1.1（1）实现数字时钟准确实时的计时与显示功能；实现闹钟功能，即系统时间到达闹钟时间时闹铃响；）2（．）实现时间和闹钟时间的调时功能；（3）刚启动系统的时候在数码管上滚动显示数字串（学号）。

4（ 1.2设计要求单片机设计实现数字时钟电路；应用MCS-51（1）计数器中断实现计时；）使用定时器（2/选用） 8个数码管显示时间；（3（模按钮1：更换模式（4）使用3个按钮实现调时间和闹钟时间的功能。

；调当前1：调当前时间的小时；模式2式0：正常显示时间；模式：调闹钟时间的分3：调闹钟时间的小时；模式4时间的分钟；模式下给需要调节的时间数加一，但不溢出；2：在非模式0钟）；按钮：在非模式0下给需要调节的时间数减一，但不小于零；按钮3模式下，给正在调节的时间闪烁提示；在非0（5）使用扬声器实现闹钟功能；）（6（7）采用C语言编写程序并调试。

2.1总体描述（1）单片机采用AT89C51型；（2）时间显示电路：采用8个共阴极数码管，P1口驱动显示数字，P2口作为扫描信号；（3）时间设置电路：P3.0、P3.1、P3.2分别连接3个按键，实现调模式，时间加和时间减；（4）闹钟：P3.3口接扬声器。

2.2系统总体框图Proteus2.3仿真电路图3 软件设计流程及描述（1） void display_led()（2）学号的滚动显示函数；（3） void display()显示时间以及显示调节时间和闹钟时间的闪烁；void key_prc()）4（．3个按键有关的模式转换以及数字加一减一；键盘功能函数，实现 void init() 5）（初始化设置中断； void time1() interrupt 3）（6 1中断函数，实现计时功能。

51单片机c语言电子钟（已加入调时、闹铃、整点报时功能）效果图：程序如下：//51单片机c语言电子钟（已加入调时、闹铃、整点报时功能）#include<reg51.h>#include<absacc.h>#define uchar unsigned char#define uint unsigned int/*七段共阴管显示定义*///此表为LED 的字模,共阴数码管0-9 -uchar code dispcode[] ={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x40}; //段码控制/*定义并初始化变量*/uchar seconde=0;//秒uchar minite=0;//分uchar hour=12; //时uchar shi=0;//闹铃功能uchar fen=0;uchar bjcs;//报警次数sbit P1_0=P1^0; //second 调整定义sbit P1_1=P1^1; //minite调整定义sbit P1_2=P1^2; //hour调整定义sbit P1_5=P1^5; //整点报时sbit P1_3=P1^3; //闹铃功能，调整时间sbit P1_6=P1^6; //调整时sbit P1_7=P1^7; //调整分sbit P1_4=P1^4; //关闭闹铃/*函数声明*/void delay(uint k ); //延时子程序void time_pro( ); //时间处理子程序void display( ); //显示子程序void keyscan( ); //键盘扫描子程序/*xx子程序*/void delay (uint k){uchar j;while((k--)!=0){for(j=0;j<125;j++){;}}}/*时间处理子程序*/void time_pro(void){if(seconde==60){seconde=0;minite++;if(minite==60){minite=0;hour++;if(hour==24){hour=0;}}}}/*显示子程序*/void display(void){if(P1_3==1){P2=0XFE; P0=dispcode[seconde%10];//秒个位delay(1);P2=0XFD;P0=dispcode[seconde/10];//秒十位delay(1);P2=0XFB;P0=dispcode[10];//间隔符-delay(1);P2=0XF7;P0=dispcode[minite%10];//分个位delay(1);P2=0XEF;P0=dispcode[minite/10];//分十位delay(1);P2=0XDF;P0=dispcode[10];//间隔符-delay(1);P2=0XBF;P0=dispcode[hour%10];//时个位delay(1);P2=0X7F;P0=dispcode[hour/10];//时十位delay(1);}}/*键盘扫描子程序*/void keyscan(void){if(P1_0==0)//秒位的调整{delay (30);if(P1_0==0){seconde++;if(seconde==60){seconde=0;}}delay(250);}if(P1_1==0)//分位的调整{delay(30);if(P1_1==0){minite++;if(minite==60){minite=0;}}delay(250);}if(P1_2==0)//时位的调整{delay(30);if(P1_2==0){hour++;if(hour==24){hour=0;}}delay(250);}}/*整点报警*/void zhengdian (void){if((seconde==0)&(minite==0))//整点报时{P1_5=0;delay(1000);P1_5=1;}}/*定时闹钟*/void dingshi(void){if(P1_3==0)//按住P1_3BU不松，显示闹铃设置界面，分别按P1_6、P1_7设置闹铃时间。

学校电子钟，有闹钟功能，按键可调时间，可调打铃时间，打铃时间长短显示，每个模块有功能注释。

其中正常时间显示和闹钟时间显示可用一个开关来调整。

芯片选择STC89C52程序：#include<reg51.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned int//定义显示段码uchar code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x00};uchar codebbtime[]={0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71}; uchar clock[]={0,0,0,0};uchar clock1[]={12,30,0};uchar weikong[6];uchar bbduration=4;uchar lingtime=9;//学校打铃时间组uchar shangwu1[]={8,30};uchar shangwu2[]={10,0};uchar shangwu3[]={10,20};uchar shangwu4[]={11,50};uchar xiawu1[]={13,30};uchar xiawu2[]={15,00};uchar xiawu3[]={15,15};uchar xiawu4[]={16,45};//按键定义sbit mode=P1^7;sbit sec_clr=P1^0;sbit min_set_add=P1^3;sbit min_set_sub=P1^4;sbit hour_set_add=P1^1;sbit hour_set_sub=P1^2;sbit bb_set_add=P1^5;sbit bb_set_sub=P1^6;sbit speaker=P2^6;//延时函数void delay(unsigned int t){while(t--);//时钟进位函数void clockjinwei(){clock[0]++;if(clock[0]==20){clock[1]++;clock[0]=0;if(clock[1]==60){clock[2]++;clock[1]=0;if(clock[2]==60){clock[3]++;clock[2]=0;if(clock[3]==24)clock[3]=0;}}}}//定时器0中断服务函数void timer0(void) interrupt 1 using 1 {TMOD=0x01;TH0=0x3c;TL0=0xb0;clockjinwei();}//时钟分位显示函数void fenwei(){weikong[0]=clock[3]/10;weikong[1]=clock[3]%10;weikong[2]=clock[2]/10;weikong[3]=clock[2]%10;weikong[4]=clock[1]/10;weikong[5]=clock[1]%10;}//闹钟分位显示函数void naofen(){weikong[0]=clock1[0]/10;weikong[1]=clock1[0]%10;weikong[2]=clock1[1]/10;weikong[3]=clock1[1]%10;weikong[4]=clock1[2]/10;weikong[5]=clock1[2]%10; }//闹钟定时显示函数void naozhongdisplay(){uchar z,s;uchar x=0x01;naofen();for(z=0;z<6;z++){P2=0;P0=table[weikong[z]];P2=x;x=_crol_(x,1);for(s=0;s<255;s++);}}//时钟显示函数void display(){uchar i,j;uchar x=0x01;fenwei();for(i=0;i<6;i++){P2=0;P0=table[weikong[i]];P2=x;x=_crol_(x,1);for(j=0;j<255;j++);}}//总显示函数void zhongxian(){if(mode==1)delay(100);if(mode==1)display();if(mode==0)delay(100);if(mode==0)naozhongdisplay();}//按键处理程序void key_set(){zhongxian();P1=0xff;if(min_set_add==0){delay(100);if(min_set_add==0){if(mode==1){clock[2]++;if(clock[2]==60){clock[2]=0;}while(min_set_add==0)zhongxian();}}if(mode==0){clock1[1]++;if(clock1[1]==60){clock1[1]=0;}while(min_set_add==0)zhongxian();}}//if(min_set_sub==0){delay(100);if(min_set_sub==0){if(mode==1){clock[2]--;if(clock[2]==0)clock[2]=59;}while(min_set_sub==0)zhongxian();if(mode==0){clock1[1]--;if(clock1[1]==0)clock1[1]=59;}while(min_set_sub==0)zhongxian();}}//if(hour_set_add==0){delay(100);if(hour_set_add==0){if(mode==1){clock[3]++;if(clock[3]==24){clock[3]=0;}while(hour_set_add==0)zhongxian();}if(mode==0){clock1[0]++;if(clock1[0]==24){clock1[0]=0;}while(hour_set_add==0)zhongxian();}}}//if(hour_set_sub==0){delay(100);if(hour_set_sub==0){if(mode==1){clock[3]--;if(clock[3]==0)clock[3]=23;}while(hour_set_sub==0)zhongxian();if(mode==0){clock1[0]--;if(clock1[0]==0)clock1[0]=23;}while(hour_set_sub==0)zhongxian();}}//if(sec_clr==0){delay(100);if(sec_clr==0){clock[1]=0;}while(sec_clr==0)zhongxian();}}//闹钟响铃函数void bb(){if(clock[1]<=bbduration){speaker=1;delay(100);speaker=0;}else speaker=0;}//打铃函数void daling(){if(clock[1]<=lingtime){speaker=1;delay(100);speaker=0;}else speaker=0;}//时间比较函数void bijiao(){if(clock[3]==shangwu1[0]){if(clock[2]==shangwu1[1])daling();}if(clock[3]==shangwu2[0]){if(clock[2]==shangwu2[1])daling();}if(clock[3]==shangwu3[0]){if(clock[2]==shangwu3[1])daling();}if(clock[3]==shangwu4[0]){if(clock[2]==shangwu4[1])daling();}if(clock[3]==xiawu1[0]){if(clock[2]==xiawu1[1])daling();}if(clock[3]==xiawu2[0]){if(clock[2]==xiawu2[1])daling();}if(clock[3]==xiawu3[0]){if(clock[2]==xiawu3[1])daling();}if(clock[3]==xiawu4[0]){if(clock[2]==xiawu4[1])daling();}}//闹钟比较void naobijiao(){if(clock[3]==clock1[0]){if(clock[2]==clock1[1]||clock[2]==clock1[1]+1||clock[2]==clock1[1]+2) bb();}}//响铃时长显示函数void bbtimeshow(){P3=bbtime[bbduration];if(bbduration>15)bbduration=0;}//响铃按键处理函数void bbtime_set(){bbtimeshow();if(bb_set_add==0){delay(100);if(bb_set_add==0)bbduration++;while(bb_set_add==0)bbtimeshow();}if(bb_set_sub==0){delay(100);if(bb_set_sub==0)bbduration--;while(bb_set_sub==0)bbtimeshow();}}//主程序void main(){EA=1;ET0=1;TR0=1;while(1){key_set();bijiao();bbtime_set();naobijiao();}}电路图：分四部分显示：如果在学习这个程序过程中有什么问题，可以发邮件到******************询问。

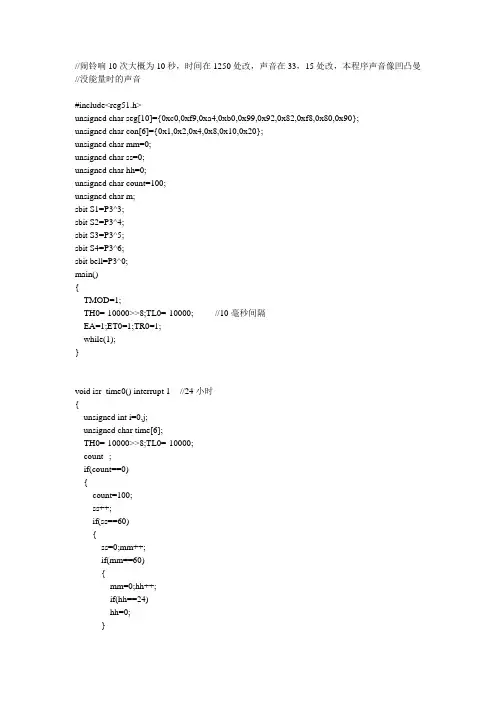

//闹铃响10次大概为10秒，时间在1250处改，声音在33，15处改，本程序声音像凹凸曼//没能量时的声音#include<reg51.h>unsigned char seg[10]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};unsigned char con[6]={0x1,0x2,0x4,0x8,0x10,0x20};unsigned char mm=0;unsigned char ss=0;unsigned char hh=0;unsigned char count=100;unsigned char m;sbit S1=P3^3;sbit S2=P3^4;sbit S3=P3^5;sbit S4=P3^6;sbit bell=P3^0;main(){TMOD=1;TH0=-10000>>8;TL0=-10000; //10毫秒间隔EA=1;ET0=1;TR0=1;while(1);}void isr_time0() interrupt 1 //24小时{unsigned int i=0,j;unsigned char time[6];TH0=-10000>>8;TL0=-10000;count--;if(count==0){count=100;ss++;if(ss==60){ss=0;mm++;if(mm==60){mm=0;hh++;if(hh==24)hh=0;}}if(hh==01){ unsigned int a,b,y;if(mm>=01){m=0;}if(mm==00){if(m<10){do{m++;ss++;for(a=0;a<1250;a++){bell=!bell;for(b=0;b<15;b++);}for(y=0;y<1250;y++){bell=!bell;for(b=0;b<33;b++);}for(a=0;a<1250;a++){bell=!bell;for(b=0;b<15;b++);}for(a=0;a<1250;a++){bell=!bell;for(b=0;b<33;b++);}}while(m<10);}}}if(S1==0){hh++; //时钟加if(hh==23){hh=0;}}if(S2==0){mm++; //分钟加if(mm==60){ mm=0;}}if(S3==0){hh--; //时钟减if(hh==0){hh=23;}}if(S4==0){mm--; //分钟减if(mm==0){ mm=60;}}}time[3]=hh/10;time[2]=hh%10; //显示位time[1]=mm/10;time[0]=mm%10;for(i=0;i<6;i++){P2=con[i];if(i==1||i==2) //小数点P1=seg[time[i]]&0x7f;else P1=seg[time[i]];for(j=100;j>0;j--);}}。

单片机技术课程设计数字电子钟学院：班级：姓名：学号：教师：摘要电子钟在生活中应用非常广泛，而一种简单方便的数字电子钟则更能受到人们的欢迎。

所以设计一个简易数字电子钟很有必要。

本电子钟采用AT89C52单片机为核心，使用12MHz 晶振与单片机AT89C52 相连接,通过软件编程的方法实现以24小时为一个周期，同时8位7段LED数码管(两个四位一体数码管)显示小时、分钟和秒的要求,并在计时过程中具有定时功能，当时间到达提前定好的时间进行蜂鸣报时。

该电子钟设有四个按键KEY1、KEY2、KEY3、KEY4和KEY5键,进行相应的操作就可实现校时、定时、复位功能。

具有时间显示、整点报时、校正等功能。

走时准确、显示直观、运行稳定等优点。

具有极高的推广应用价值。

关键词：电子钟 AT89C52 硬件设计软件设计目录NO TABLE OF CONTENTS ENTRIES FOUND.一、数字电子钟设计任务、功能要求说明及方案介绍1.1 设计课题设计任务设计一个具有特定功能的电子钟。

具有时间显示，并有时间设定，时间调整功能。

1.2 设计课题的功能要求说明设计一个具有特定功能的电子钟。

该电子钟上电或按键复位后能自动显示系统提示符“d.1004-22”，进入时钟准备状态；第一次按电子钟启动/调整键，电子钟从12时59分0秒开始运行，进入时钟运行状态；按电子钟S5键，则电子钟进入时钟调整状态，此时可利用各调整键调整时间，调整结束后可按S5键再次进入时钟运行状态。

1.3 设计课的设计总体方案介绍及工作原理说明本电子钟主要由单片机、键盘、显示接口电路和复位电路构成，设计课题的总体方案如图1所示：图1-1总体设计方案图本电子钟的所有的软件、参数均存放在AT89C52的Flash ROM和内部RAM 中，减少了芯片的使用数量简化了整体电路也降低了整机的工作电流。

键盘采用动态扫描方式。

利用单片机定时器及计数器产生定时效果通过编程形成数字钟效果，再利用数码管动态扫描显示单片机内部处理的数据，同时通过端口读入当前外部控制状态来改变程序的不同状态，实现不同功能。

上图为正常运行时间上图为设置闹钟时显示模式上图为设置时间显示模式程序如下：#include<reg52.h>#include<intrins.h>#define uint unsigned int#define uchar unsigned charsbit key1=P3^0; // 时间暂停/开始sbit key2=P3^1; // 时间/闹钟设置sbit key3=P3^2; // 增加sbit key4=P3^3; // 减少sbit alarm=P3^6; // 闹铃uchar tab[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f, // 0-90xbf,0x86,0xdb,0xcf,0xe6,0xed,0xfd,0x87,0xff,0xef}; // 0.-9.（带小数点）uchar data1[]={0,0,0,0,0,0};uchar data2[]={0,0,0,0,0,0};uint t,k,kk,k1,flag;uint bbh,bbm,bbs,bbh1,bbm1,bbs1;uint sec,min,hour,sec1,min1,hour1; // 定义秒，分，时void init();void display();void display_bb();void delay( uint );void keyscan();void main(){init();while(1){keyscan();if(k1==0||k1==1||k1==2||k1==3) // 显示调节时间{display();}if(k1==4||k1==5||k1==6) // 显示调节闹钟{display_bb();}if((bbh==hour)&&(bbm==min)&&data1[1]==0&&data1[0]==5) // 5s报时{alarm=~alarm;delay(1);}if((bbs==sec)&&(bbm==min)&&(bbh==hour)) // 可调报时{alarm=~alarm;delay(1);}}}void init(){flag=0;sec=min=hour=0; // 将0赋给时分秒TMOD=0x01; // 方式1 P129（见课本）TH0=0x3c; // 65536-50000=15536=0x3cb0(50ms) P128（见课本）TL0=0xb0;EA=1; // 开总中断P161（见课本）TR0=1; // 定时/计数器0开启ET0=1; // 定时器/计数器0溢出中断启动P161（见课本）}void delay( unsigned int t) // 延时函数{unsigned int i;while(t--)for(i=0;i<125;i++);}void display() // 显示时间函数{uchar i,j;if(TF0==1) // 定时器/计数器溢出P130（见课本）{TF0=0; // 清中断标志位t++;if(t==20) // (50ms*20=1s){t=0;sec++; // 秒加1if(sec==60) // 秒为60，则清零，分加1{sec=0;min++;}if(min==60) // 分为60，则清零，时加1{min=0;hour++;}if(hour==24)// 时为24，则清零{hour=0;}}}data1[0]=sec%10;data1[1]=sec/10;data1[2]=min%10+10;data1[3]=min/10;data1[4]=hour%10+10;data1[5]=hour/10;j=0xdf; // 1111 1110 低电平显示for(i=0;i<6;i++){P2=j;P0=tab[data1[i]]; // 显示数值delay(1);j=_cror_(j,1); // 字符循环右移指定P221（见keil-c51数据手册）}}void display_bb() // 显示闹钟函数{uchar i,j;data2[0]=bbs%10;data2[1]=bbs/10;data2[2]=bbm%10+10;data2[3]=bbm/10;data2[4]=bbh%10+10;data2[5]=bbh/10;j=0xdf; // 1111 1110 低电平显示for(i=0;i<6;i++){P2=j;P0=tab[data2[i]]; // 显示数值delay(1);j=_cror_(j,1); // 字符循环右移指定P221（见keil-c51数据手册）}}void keyscan() // 键盘扫描{if(key1==0) // 暂停/开始{++kk;while(!key1){display();if(kk==1){TR0=0;if(k1==0||k1==1||k1==2||k1==3) // 显示调节时间{display();}if(k1==4||k1==5||k1==6) // 显示调节闹钟{display_bb();}if(key2==0) // 模式选择（调节时）{k1++;while(!key2){if(k1==1) // 第1次按下{sec1=sec; // 保存秒的数值sec=88; // 显示88display();delay(1);sec=sec1;}if(k1==2){min1=min;min=88;display();delay(1);min=min1;}if(k1==3){hour1=hour;hour=88;display();delay(1);hour=hour1;}if(k1==4){sec1=bbs; // 保存秒bbs=66; // 显示66，表示可display_bb(); // 显示66delay(1);bbs=sec1; // 恢复前一刻秒的}if(k1==5){min1=bbm;bbm=66;display_bb();delay(10);bbm=min1;}if(k1==6){hour1=bbh;bbh=66;display_bb();delay(10);bbh=hour1;}if(k1==7){k1=0;display();}}}if(key3==0) // 时间/闹钟增加设置{while(!key3){if(k1==1){sec++; // 秒加1delay(60);if(sec==60)sec=0;display();}if(k1==2){min++;delay(60);if(min==60)min=0;display();}if(k1==3){hour++;delay(60);if(hour==24)hour=0;display();}if(k1==4){bbs++; // 秒加1delay(60);if(bbs==60)bbs=0;display_bb();}if(k1==5){bbm++;delay(60);if(bbm==60)bbm=0;display_bb();}if(k1==6){bbh++;delay(60);if(bbh==24)bbh=0;display_bb();}if(k1==7){k1=0;display();}}}if(key4==0) // 时间/闹钟减少设置{while(!key4){if(k1==1){sec--; // 秒加1delay(60);if(sec==0)sec=60;display();}if(k1==2){min--;delay(60);if(min==0)min=60;display();}if(k1==3){hour--;delay(60);if(hour==0)hour=24;display();}if(k1==4){bbs--; // 秒减1delay(60);if(bbs==0)bbs=60;display_bb();}if(k1==5){bbm--;delay(60);if(bbm==0)bbm=60;display_bb();}if(k1==6){bbh--;delay(60);if(bbh==0)bbh=24;display_bb();}if(k1==7){k1=0;display();}}}}}if(kk==2){kk=0;k1=0;TR0=1;}}}。

#include<reg52.h>#define uint unsigned int#define uchar unsigned char#define LED P0 // 数码管的段选#define LIGHT P1 // 时分秒位的指示灯#define WS P2 // 数码管的位选sbit key1=P3^0; // 时间暂停/开始sbit key2=P3^1; // 时间/闹钟设置sbit key3=P3^2; // 增加sbit key4=P3^3; // 减少sbit alarm=P3^6; // 闹铃uchar tab[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f}; // 0-9 uchar tab_dp[10]={0xbf,0x86,0xdb,0xcf,0xe6,0xed,0xfd,0x87,0xff,0xef}; // 0.-9.（带小数点）uchar data1[]={0,0,0,0,0,0};uchar data2[]={0,0,0,0,0,0};uint t,k,kk,k1,flag;uint bbh,bbm,bbs,bbh1,bbm1,bbs1;uint sec,min,hour,sec1,min1,hour1; // 定义秒，分，时void init();void display();void display_bb();void delay( uint );void keyscan();void main(){init();while(1){keyscan();if(k1==0||k1==1||k1==2||k1==3) // 显示调节时间{display();}if(k1==4||k1==5||k1==6) // 显示调节闹钟{display_bb();}if((bbh==hour)&&(bbm==min)&&data1[4]==0&&data1[5]==5) // 5s报时{alarm=~alarm;delay(1);}if((bbs==sec)&&(bbm==min)&&(bbh==hour)) // 可调报时{alarm=~alarm;delay(1);}}}void init(){WS=LIGHT=flag=0;sec=min=hour=0; // 将0赋给时分秒TMOD=0x01; // 方式1 P129（见课本）TH0=0x3c; // 65536-50000=15536=0x3cb0(50ms) P128（见课本）TL0=0xb0;EA=1; // 开总中断 P161（见课本）TR0=1; // 定时/计数器0开启ET0=1; // 定时器/计数器0溢出中断启动 P161（见课本）}void delay( unsigned int t) // 延时函数{unsigned int i;while(t--)for(i=0;i<125;i++);}void display() // 显示时间函数{if(TF0==1) // 定时器/计数器溢出 P130（见课本）{TF0=0; // 清中断标志位t++;if(t==20) // (50ms*20=1s){t=0;sec++; // 秒加1if(sec==60) // 秒为60，则清零，分加1 {sec=0;min++;}if(min==60) // 分为60，则清零，时加1{min=0;hour++;}if(hour==24)// 时为24，则清零{hour=0;}}}data1[5]=sec%10;data1[4]=sec/10;data1[3]=min%10;data1[2]=min/10;data1[1]=hour%10;data1[0]=hour/10;WS=0xdf; // 1101 1111 ,低电平显示LED=tab[data1[5]];delay(1);WS=0xef; // 1110 1111LED=tab[data1[4]];delay(1);WS=0xf7; // 1111 0111LED=tab_dp[data1[3]];delay(1);WS=0xfb; // 1111 1011LED=tab[data1[2]];delay(1);WS=0xfd; // 1111 1101LED=tab_dp[data1[1]];delay(1);WS=0xfe; // 1111 1110LED=tab[data1[0]];delay(1);}void display_bb() // 显示闹钟函数{data2[5]=bbs%10;data2[4]=bbs/10;data2[3]=bbm%10;data2[2]=bbm/10;data2[1]=bbh%10;data2[0]=bbh/10;WS=0xdf; // 1101 1111 ,低电平显示LED=tab[data2[5]];delay(1);WS=0xef; // 1110 1111LED=tab[data2[4]];delay(1);WS=0xf7; // 1111 0111LED=tab_dp[data2[3]];delay(1);WS=0xfb; // 1111 1011LED=tab[data2[2]];delay(1);WS=0xfd; // 1111 1101LED=tab_dp[data2[1]];delay(1);WS=0xfe; // 1111 1110LED=tab[data2[0]];delay(1);}void keyscan() // 键盘扫描{if(key1==0) // 暂停/开始{++kk;while(!key1){display();if(kk==1){TR0=0;if(k1==0||k1==1||k1==2||k1==3) // 显示调节时间{display();}if(k1==4||k1==5||k1==6) // 显示调节闹钟{display_bb();}if(key2==0) // 模式选择（调节时间/闹钟）{k1++;while(!key2){if(k1==1) // 第1次按下{sec1=sec; // 保存秒的数值sec=88; // 显示88，表示可以调节秒的数值了display(); // 显示88sec=sec1; // 恢复前一刻秒的数值}if(k1==2){min1=min;min=88;display();delay(1);min=min1;}if(k1==3){hour1=hour;hour=88;display();delay(1);hour=hour1;}if(k1==4){sec1=bbs; // 保存秒的数值bbs=66; // 显示66，表示可以调节秒的数值了display_bb(); // 显示66bbs=sec1; // 恢复前一刻秒的数值}if(k1==5){min1=bbm;bbm=66;display_bb();delay(10);bbm=min1;}if(k1==6){hour1=bbh;bbh=66;display_bb();delay(10);bbh=hour1;}if(k1==7){k1=0;display();}}}if(key3==0) // 时间/闹钟增加设置{while(!key3){if(k1==1){sec++; // 秒加1delay(60);if(sec==60)sec=0;display();}if(k1==2){min++;delay(60);if(min==60)min=0;display();}if(k1==3){hour++;delay(60);if(hour==24)hour=0;display();}if(k1==4){bbs++; // 秒加1delay(60);if(bbs==60)bbs=0;display_bb();}if(k1==5){bbm++;delay(60);if(bbm==60)bbm=0;display_bb();}if(k1==6){bbh++;delay(60);if(bbh==24)display_bb();}if(k1==7){k1=0;display();}}}if(key4==0) // 时间/闹钟减少设置 {while(!key4){if(k1==1){sec--; // 秒加1delay(60);if(sec==0)sec=60;display();}if(k1==2){min--;delay(60);if(min==0)min=60;display();}if(k1==3){hour--;delay(60);if(hour==0)hour=24;display();}if(k1==4){bbs--; // 秒减1delay(60);if(bbs==0)display_bb();}if(k1==5){bbm--;delay(60);if(bbm==0)bbm=60;display_bb();}if(k1==6){bbh--;delay(60);if(bbh==0)bbh=24;display_bb();}if(k1==7){k1=0;display();}}}}}if(kk==2){kk=0;k1=0;TR0=1;}}}。

单片微型计算机课程设计报告多功能电子数字钟姓 名 许伟敏学 号 060301021124班 级 电气二班指导教师 林卫2009-06-25目录一：概述 (1)二：设计基本原理简介 (2)三：设计要求及说明 (3)四：整体设计方案 (4)系统硬件电路设计 4系统软件总流程设计 5模块划分及分析 6五：单模块流程设计 (8)各模块设计概述、流程图 8模块源程序集合及注释 13六：单模块软件测试 (23)七：系统检测调试 (24)硬件电路调试软件部分烧写调试八：系统优化及拓展 (26)九：心得体会 (28)单片微型计算机课程设计 基于汇编语言的电子数字钟 概述课程设计流程图↑一、概述课程设计题目：电子数字钟应用知识简介：● 51单片机单片机又称单片微控制器,它不是完成某一个逻辑功能的芯片,而是把一个计算机系统集成到一个芯片上。

作为嵌入式系统控制核心的单片机具有其体积小、功能全、性价比高等诸多优点。

51系列单片机是国内目前应用最广泛的单片机之一，随着嵌入式系统、片上系统等概念的提出和普遍接受及应用，51系列单片机的发展又进入了一个新的阶段。

在今后很长一段时间内51系列单片机仍将占据嵌入式系统产品的中低端市场。

● 汇编语言汇编语言是一种面向机器的计算机低级编程语言，通常是为特定的计算机或系列计算机专门设计的。

汇编语言保持了机器语言的优点，具有直接和简捷的特点，其代码具有效率高实时性强等优点。

但是对于复杂的运算或大型程序，用汇编语言编写将非常耗时。

汇编语言可以与高级语言配合使用，应用十分广泛。

● ISPISP （In-System Programming ）在系统可编程，是当今流行的单片机编程模式，指电路板上的空白元器件可以编程写入最终用户代码，而不需要从电路板上取下元器件。

已经编程的器件也可以用ISP 方式擦除或再编程。

本次课程设计便使用ISP 方式，直接将编写好的程序下载到连接好的单片机中进行调试。

多功能数字时钟设计要求
利用51单片机或者STC单片机设计多功能数字时钟，要求：
1.用单片机控制6位数码管显示时、分、秒，以24小时计时方式运
行；
2.利用单片机片内定时器（如T0）产生1s计时，时钟最大计数值为
23时59分59秒；
3. 时钟有整点提醒功能，短蜂鸣，次数代表整点时间；
4. 时钟可以通过按键进行时间的设置；
5. 可通过按键使系统进入省电状态（数码管不亮，时钟不停）。

6.闹钟功能。

能通过按键实现闹钟/时钟功能之间的转换；可通过按键
设定闹钟时间，在定时闹钟时精确到分，可通过显示器显示闹钟设定时间；可通过按键实现闹钟有效、无效；在闹铃时，可通过按键开关使闹铃停止。

多功能数字时钟操作说明
1.上电初始化程序，时钟时显01时01分00秒
2.按键功能说明：
K1 设置键功能第一次按下时钟设置功能
第二次按下闹铃设置功能
第三次按下回到时钟显示功能
K2 加功能在时钟或闹铃设置状态下进行加操作
K3 减功能/闹铃关闭第一种功能，在时钟或闹铃设置状态下进行加操作
第二种功能，当闹铃响起来，可关闭闹铃K4 时位和分位设置切换切换时位和分位进行加减操作
K5 省电模式切换第一次按下数码管全灭，计时不停止
第二次按下数码管亮起，正常显示时间
K6启动/关闭闹铃功能默认情况下闹铃功能是开启的，按一下K6关闭闹功能，再按一下开启闹铃功能。

程序流程图。

51单片机数字时钟（带闹钟）计算机硬件综合课程设计报告课目：学院：班级：姓名：指导教师：目录1.1 功能需求1.2 设计要求2.1 总体描述2.2 系统总体框图2.3 Proteus仿真电路图3 软件设计流程及描述3.1 程序流程图3.2 函数模块及功能4 心得体会附：源程序11.1功能需求（1）实现数字时钟准确实时的计时与显示功能；（2）实现闹钟功能，即系统时间到达闹钟时间时闹铃响；（3）实现时间和闹钟时间的调时功能；（4）刚启动系统的时候在数码管上滚动显示数字串（学号）。

1.2设计要求（1）应用MCS-51单片机设计实现数字时钟电路；（2）使用定时器/计数器中断实现计时；（3）选用8个数码管显示时间；（4）使用3个按钮实现调时间和闹钟时间的功能。

按钮1：更换模式（模式0：正常显示时间；模式1：调当前时间的小时；模式2；调当前时间的分钟；模式3：调闹钟时间的小时；模式4：调闹钟时间的分钟）；按钮2：在非模式0下给需要调节的时间数加一，但不溢出；按钮3：在非模式0下给需要调节的时间数减一，但不小于零；（5）在非0模式下，给正在调节的时间闪烁提示；（6）使用扬声器实现闹钟功能；（7）采用C语言编写程序并调试。

2.1总体描述（1）单片机采用AT89C51型；（2）时间显示电路：采用8个共阴极数码管，P1口驱动显示数字，P2口作为扫描信号；（3）时间设置电路：P3.0、P3.1、P3.2分别连接3个按键，实现调模式，时间加和时间减；（4）闹钟：P3.3口接扬声器。

2.2系统总体框图2.3Proteus仿真电路图3 软件设计流程及描述3.1 程序流程图（1） void display_led()（2）学号的滚动显示函数；（3） void display()显示时间以及显示调节时间和闹钟时间的闪烁；（4）voidkey_prc()键盘功能函数，实现3个按键有关的模式转换以及数字加一减一；（5） void init()初始化设置中断；（6） void time1() interrupt 3定时器1中断函数，实现计时功能。

摘要单片机自20 世纪70 年代问世以来，以其极高的性能价格比，受到人们的重视和关注，应用很广泛、发展很快。

Intel公司生产的MCS-8051系列单片机是各单片机中最为典型和最有代表性的一种。

本次设计以MCS-8051 芯片为核心，辅以必要的外围电路，设计了一个结构简单，功能齐全的数字时钟,它由5V 直流电源供电。

在硬件方面，单片机外接12MHz晶振，使用八个七段数码管来进行显示。

LED 采用动态扫描显示，使用74LS245芯片进行位驱动。

通过LED 能够准确明亮地显示时、分、秒；四个简单的按键实现对时间的调整；蜂鸣器实现闹钟响铃功能；软件方面采用C 语言编程。

整个电子钟系统能完成时间的显示、调时和一组定时闹钟的功能。

设计过程中使用Kei uVision4单片机模拟调试软件编写调试程序，并用EDA工具软件Proteus ISIS7 进行仿真。

硬件简明，程序正确，仿真结果满足设计要求。

关键词：51单片机，定时器，中断，闹钟，LED目录摘要1绪论4第一章系统设计6一、器件选型6二、硬件接线设计10三、系统综述141.3.1 上电界面141.3.2 调时界面151.3.3 闹钟设定界面161.3.4 正常走时界面161.3.5 闹钟响应17四、软件部分181.4.1 主函数流程图181.4.2 定时器T0中断服务程序流程图191.4.3 闹钟响应程序流程图211.4.4 键盘扫描程序流程图23第二章参数计算25一、定时器T0252.1.2 定时器T0初值计算27二、数码管驱动码282.2.1 位选码282.2.2 段选码29第三章结论30参考文献32附录34绪论20 世纪末，电子技术获得了飞速的发展。

在其推动下，现代电子产品几乎渗透了社会的各个领域，有力地推动了社会生产力的发展和社会信息化程度的提高。

同时也使现代电子产品性能进一步提高，产品更新换代的节奏也越来越快。

时间对人们来说总是那么宝贵，随时提醒那些容易忘记时间的人，电子钟无疑最为直观。

单片机技术课程设计数字电子钟学院：班级：姓名：学号：教师：摘要电子钟在生活中应用非常广泛，而一种简单方便的数字电子钟则更能受到人们的欢迎。

所以设计一个简易数字电子钟很有必要。

本电子钟采用AT89C52单片机为核心，使用12MHz 晶振与单片机AT89C52 相连接,通过软件编程的方法实现以24小时为一个周期，同时8位7段LED数码管(两个四位一体数码管)显示小时、分钟和秒的要求,并在计时过程中具有定时功能，当时间到达提前定好的时间进行蜂鸣报时。

该电子钟设有四个按键KEY1、KEY2、KEY3、KEY4和KEY5键,进行相应的操作就可实现校时、定时、复位功能。

具有时间显示、整点报时、校正等功能。

走时准确、显示直观、运行稳定等优点。

具有极高的推广应用价值。

关键词：电子钟 AT89C52 硬件设计软件设计目录NO TABLE OF CONTENTS ENTRIES FOUND.一、数字电子钟设计任务、功能要求说明及方案介绍1.1 设计课题设计任务设计一个具有特定功能的电子钟。

具有时间显示，并有时间设定，时间调整功能。

1.2 设计课题的功能要求说明设计一个具有特定功能的电子钟。

该电子钟上电或按键复位后能自动显示系统提示符“d.1004-22”，进入时钟准备状态；第一次按电子钟启动/调整键，电子钟从12时59分0秒开始运行，进入时钟运行状态；按电子钟S5键，则电子钟进入时钟调整状态，此时可利用各调整键调整时间，调整结束后可按S5键再次进入时钟运行状态。

1.3 设计课的设计总体方案介绍及工作原理说明本电子钟主要由单片机、键盘、显示接口电路和复位电路构成，设计课题的总体方案如图1所示：图1-1总体设计方案图本电子钟的所有的软件、参数均存放在AT89C52的Flash ROM和内部RAM 中，减少了芯片的使用数量简化了整体电路也降低了整机的工作电流。

键盘采用动态扫描方式。

利用单片机定时器及计数器产生定时效果通过编程形成数字钟效果，再利用数码管动态扫描显示单片机内部处理的数据，同时通过端口读入当前外部控制状态来改变程序的不同状态，实现不同功能。

《电子线路设计》课程设计说明书基于单片机数字电子钟系、部：电气与信息工程学院指导教师：职称讲师组长：成员：专业：电子信息工程班级：电子1004班完成时间： 2013-06-07摘要电子钟在生活中应用非常广泛，而一种简单方便的数字电子钟则更能受到人们的欢迎。

所以设计一个简易数字电子钟很有必要。

本电子钟采用ATMEL公司的AT89S52单片机为核心，使用12MHz 晶振与单片机AT89S52 相连接,通过软件编程的方法实现以24小时为一个周期，同时8位7段LED数码管(两个四位一体数码管)显示小时、分钟和秒的要求,并在计时过程中具有定时功能，当时间到达提前定好的时间进行蜂鸣报时。

该电子钟设有四个按键KEY1、KEY2、KEY3、KEY4和KEY5键,进行相应的操作就可实现校时、定时、复位功能。

具有时间显示、整点报时、校正等功能。

走时准确、显示直观、运行稳定等优点。

具有极高的推广应用价值。

关键词电子钟；AT89S52；硬件设计；软件设计ABSTRACTClock is widely used in life, and a simple digital clock is more welcomed by people. So to design a simple digital electronic clock is necessary.The system use a single chip AT89S52 of ATMEL’s as its core to control The crystal oscillator clock,using of E-12MHZ is connected with the microcontroller AT89S52, through the software programming method to achieve a 24-hour cycle, and eight 7-segment LED digital tube (two four in one digital tube) displays hours, minutes and seconds requirements, and in the time course of a timing function, when the time arrived ahead of scheduled time to buzz a good timekeeping. The clock has four buttons KEY1, KEY2, KEY3,KEY4 and KEY5 key, and make the appropriate action can be achieved when the school, timing, reset. With a time display, alarm clock settings, timer function, corrective action. Accurate travel time, display and intuitive, precision, stability, and so on. With a high application value.Key words Electronic clock；AT89S52；Hardware Design；Software Design目录1 数字电子钟设计任务、功能要求说明及方案介绍 1 1.1 设计课题设计任务 11.2 设计课题的功能要求说明 11.3 设计课的设计总体方案介绍及工作原理说明 12 设计课题的硬件系统的设计 22.1硬件系统各模块功能简要介绍 22.1.1 AT89S52简介 22.1.2 按键电路 32.1.2 复位电路 32.2设计课题的硬件系统设计图 32.2.1电路原理图 32.2.2电路PCB图 42.2.3元件清单 43 设计课题的软件系统的设计 53.1 使用单片机资源的情况 53.2 软件系统个模块功能简要介绍 53.3 软件系统程序流程框图 63.4 软件系统程序清单 84 设计课题的设计结论、仿真结果、误差分析 9 4.1 设计结论及使用说明 94.2 仿真结果 9结束语 11参考文献 12致谢 13附录 14附录A：实物图 14附录B: 原理图 15附录C：PCB图 16附录E：PCB布局图 17附录F：元件清单表 18附录G:程序清单 201 数字电子钟设计任务、功能要求说明及方案介绍1.1 设计课题设计任务设计一个具有特定功能的电子钟。

DIY-51单片机数码管闹钟淘宝链接：/item.htm?id=14720075571包括以下物品：∙写好程序的CPU（AT89C2051）∙PCB板∙PCB元件∙原理图∙51汇编源程序元件清单：(欧姆（蓝红棕）这几个跳线数码管的插座一定要装。

焊好后：后加的5.1K电阻：小时位有余晖，加后消除，不加应该也可以3号跳线和32768Hz的晶振外壳焊上，使外壳接地电源口是标准的MINI USB接口，可以用手机充电器或GPS的充电器。

C8和C9的说明：由于32768Hz晶振的负载电容不同，会使时钟有点偏差，这两个电容可以微调频率，如果晶振的负载电容是6pF，因为DS1302内部也是6pF，那这两个电容就可以不装了，如果负载电容不同，那这两个电容值也不同。

另外在程序上也有时间微调的功能。

注意：蜂鸣器是分正负极的，焊的时候请注意，焊好后撕掉上面的贴纸。

关于第一次上电：第一次上电前DS1302时钟芯片默认是不走时的，所以就是装上后备电池，时间也是不走，需要CPU 写指令到DS1302，一旦写过，如果有后备电池供电，断电后时间也一直走了。

每次通电CPU会检查DS1302的状态，如果是停状态，则初始化DS1302并写入初始时间14：59：59走时不准的处理：时钟有关的元件是：Y2、C8、C9。

走时偏快可适当加大C8、C9电容，反之减小电容或取消电容。

如果偏差过大，说明Y2误差过大，只能更换Y2。

另外：我们已经匹配过电容。

还可以在设置中调整走时误差。

数码管上出厂保护膜可以撕掉使用说明：SW--------进入设置按钮SWJ-------显示时间时：长按----显示当前秒闹铃时：按两秒闹铃停止，或1分钟后自动停止设置时：改变设置（进入设置后如果长时间没有设置，自动退回到当前时间）SW按第一次，修改当前小时（进入后按SWJ改变，下同）SW按第二次，修改当前分钟SW按第三次，修改闹铃小时SW按第四次，修改闹铃分钟SW按第五次，闹铃开关（OFF关ON开）SW按第六次，每天时间微调（“-nn”表示每天要减nn秒，“-|nn”表示每天要加nn秒）SW按第七次，设置显示屏的类型（1、2）秒点不显示时改变此项SW按第八次，保存设置并退出到时间显示。
