中考物理必考25个实验考学练： 实验03 探究光的反射定律实验(解析版)

探究光的反射定律【考点梳理】（1）实验器材：平面镜、可折转的纸板、激光手电筒、量角器。

（2）纸板与平面镜的关系：垂直。

（3）（粗糙）纸板的作用：显示光路。

（4）折转纸板的目的：探究反射光线、入射光线、法线是否在同一平面内。

（5）让入射光线沿着FO入射，则反射光线沿着OE射出，说明在反射现象中，光路是可逆的。

（6）结论：反射定律。

【典例引领】（2023年齐齐哈尔中考题）24.小明利用如图装置探究光反射时的规律。

（1）如图1所示，实验时，把一个平面镜放在水平桌面上，再把白色纸板ENF（右侧可绕ON翻折）竖直地立在平面镜上，纸板上的直线ON应_________于镜面。

使一束光贴着纸板沿某一角度射到O点，光在纸板上发生________（选填“镜面”或“漫”）反射，呈现径迹。

光经平面镜反射，沿另一个方向射出；（2）改变光束入射的角度，多做几次，换用不同颜色的笔记录每次光的径迹。

取下纸板，用量角器测量ON两侧的∠i和∠r，是为了_________________________________________；根据实验结论可知：当入射光EO与平面镜夹角为50°时，反射角为__________；（3）让光沿图1中FO方向照射到镜面，它会沿着OE方向射出。

这表明：在光的反射现象中，光路是_________的。

（4）如图2所示，把纸板ENF右侧绕ON向前折或向后折，在右侧纸板上看不到反射光。

这表明：在反射现象中，反射光线、入射光线和法线都在___________内。

解析：（1）①法线与镜面垂直，纸板上的直线ON相当于法线，所以ON应垂直于镜面。

②我们能在纸板上看到入射光线和发射光线的路径，是由于光线在粗糙的纸板上发生了漫反射。

（2）③用量角器测量ON两侧的∠i和∠r，∠i是入射角，∠r是反射角，可以探究反射角与入射角的大小关系。

④当入射光EO与平面镜夹角为50°时，反射角90°－50°=40°（3）⑤若将一束光贴着纸板沿FO方向射到O点，光将沿图中的OE方向射出，即光线沿着原来反射光线的路径入射，反射光线会沿着原来入射光线的路径反射，说明在反射现象中，光路是可逆的。

实验01探究光的反射定律探究课题：光的反射定律实验装置探究方法理想模型法，归纳法探究过程 1.验证反射角与入射角的关系：改变入射光线的位置，观察反射光线的位置。

2.验证“三线共面”的操作：将纸板NOF 向前或向后翻折，观察纸板上是否显示反射光线；3.验证光路是否可逆的操作：将激光笔沿FO 射入，观察反射光线是否沿OE 射出；实验结论 1.反射光线与入射光线从及法线在同一平面内；2.反射光线和入射光线分居法线的两侧；3.反射角等于入射角。

满分归纳——考点方向器材作用 1.量角器作用：测量入射角、反射角的大小；2.光屏的作用：显示光路；注意事项 1.为什么实验应在较暗的环境下进行：让实验现象更明显；2.为何硬纸板应垂直放置在平面镜上：探究反射光线、入射光线和法线是否在同一平面内；3.记录光线的方法：在每条光线上各取两点记录在纸板上，在纸板上将两点用直线连接起来并标出方向，即为光路；4.将光屏折转后不能观察到反射光线，这说明：反射光线、入射光线和法线在同一平面内；5.如果让光线逆着OF的方向射向镜面，会发现反射光线沿着OE方向射出，这表明：在反射现象中，光路是可逆的;6.多次改变入射角大小并进行多次实验的目：使实验结论具有普遍性;7.实验中从硬纸板前不同位置都能看到光的传播路径的原因：光在硬纸板上发生漫反射；（2019•怀化）如图是探究光的反射规律的实验装置图，其中ABCD是白色硬纸板制成的光屏，并能沿ON折转。

ON垂直于CD。

实验次数1234入射角20°30°40°50°反射角20°30°40°50°（1）实验时，将光屏放置在平面镜上。

让一束光紧贴光屏射向平面镜上的O 点，可在光屏上看到反射光线，如图甲所示；将光屏右半部分向后折转一定角度。

光屏上看不到反射光。

如图乙所示。

说明反射光线、入射光线与法线在。

（2）从甲图可以看出反射光线与入射光线分居在两侧。

实验1 探究光的反射定律知识点一、光的反射现象1.光的反射：光从一种介质射向另一种介质的表面时，会有一部分光在介质表面反射回原介质中，这种传播现象叫光的反射。

2.一点、三线、两角（1）“一点”：投射到两种介质表面上的光线与表面的交点叫入射点；（2）“三线”：入射到介质表面的光线叫入射光线；经入射点做垂直于两种介质表面的辅助线叫法线；经介质表面，反射回原来介质的光线叫反射光线。

（3）“两角”：入射光线与法线的夹角叫入射角；反射光线与法线的夹角叫反射角。

3.人们能看见不是光源的物体的原因：我们能看到本身不发光的物体，是因为这些物体反射的光进入了我们的眼睛，产生视觉。

4.光的反射规律（定律）：在反射现象中，反射光线、入射光线和法线都在同一平面内；反射光线、入射光线分别位于法线两侧；反射角等于入射角。

5.光的反射光路可逆：在探究光的反射规律实验中，如果让光逆着反射光的方向射到平面镜上，它被反射后就会逆着原来的入射光的方向射出。

这表明，在反射现象中，光路是可逆的。

如图所示。

知识点二、探究光反射时的规律1.纸板在实验中的三个作用（1）显示光的传播路径；（2）验证反射光线、入射光线和法线在同一平面内，具体操作是将纸板NOF向前或向后折转，使其和纸板EON不在同一平面内，观察有无反射光的径迹；（3）记录光路。

具体操作是在纸板上画出入射光和反射光的径迹，以分析反射角随入射角的变化而变化情况。

2.实验注意事项（1）应在光线较暗的室内进行实验，以便于观察实验现象；（2）实验时，纸板必须与平面镜垂直，否则在纸板上看不到反射光；（3）实验过程中严禁将激光对着人眼，以防灼伤眼睛；（4）通过镜面对入射光的反射作用，可以看出镜子有改变光路的作用；（5）本实验是一个归纳性实验，改变入射光的方向多次实验的目的是为了得到多组实验数据，从而得出普遍规律，避免实验结论的偶然性。

3.考向点拨（1）验证三线共面：沿折版中轴折转光屏是否还能看见反射光线；（2）验证分居：观察反射光线、入射光线是否在中轴两侧；（3）验证等角：通过量角器测量或带有刻度的折板光屏测量；（4）观察光路是否可逆：沿原反射光线路径改变入射光线，观察反射光线；（5）漫反射：能看见光线的传播方向说明折板发生了漫反射；（6）改变入射角（改变入射光线方向），进行多次实验的目的：寻找实验结论的普遍性；（7）光线的理想化模型：观察激光笔射出的光线即可构建用带箭头的直线表示光的传播方向和路径；（8）折转光屏用白色的目的：显示光线的路径；（9）实验应选较暗的环境目的是：便于观察实验现象；（10）实验时，折板应与平面镜垂直的目的：否则折板上看不到反射光；（11）当光垂直镜面入射时，入射角为零，为什么看不到反射光线：有反射光线，但反射角也为零，反射光线与入射光线在一条直线上。

《实验：探究光的反射定律》一、实验探究题1.如图所示，小云在探究光的反射定律时，将一块平面镜放在水平桌面上，再把一块白色硬纸板垂直放置在平面镜上．（1）实验时让光贴着纸板入射是利用光的______（选填“镜面反射”“漫反射”）以便显示光路；（2）图中反射角是______度；让入射光线EO靠近法线ON，则反射角会______（选填“变大”或“变小”）；（3）将纸板B向后折转一定角度，在B板上______（选填“能”或“不能”）看到反射光,这说明_______________________________；（4）逆着OF的方向射向镜面，会发现反射光线沿着OE方向射出，这表明：_____________________；（5）实验中，同组的小马选择不同的入射角分别进行实验，结果得到了不同的数据，如表所示．经检查，四次试验中各角度的测量值都是准确的，但总结的规律却与反射定律相违背，你认为其中的原因应该是2.（1）如图甲所示，如果入射角为40°，则根据光的反射定律，反射角的大小是___________．（2）图甲中的光屏是一个可折转的硬纸板，此光屏在实验中的作用是：①______________；② ______________（3）小明在实验时，选择入射角分别为15°、30°、45°的三条光线进行实验，结果得到了不同的数据（见表格乙）．经检查，三次实验中各角度的测量值都是准确的，但总结的规律却与反射定律相违背．你认为其中的原因应该是 _______________________ ，反射定律中两角的关系表达为_______________________。

（4）如果让光线逆着OF的方向射向镜面，会发现反射光线沿着OE方向射出，这表明：_________________________3.如图所示,小云在探究光的反射定律时,将一块平面镜放在水平桌面上,再把一块白色硬纸板垂直放置在平面镜上．实验时让光贴着纸板入射是利用光的______选填“镜面反射”“漫反射”以便显示光路；图中反射角是_____度；让入射光线EO靠近法线ON,则反射角会______选填“变大”或“变小”；将纸板B向后折转一定角度,在B板上______选填“能”或“不能”看到反射光,这说明_____；逆着OF的方向射向镜面,会发现反射光线沿着OE方向射出,这表明：_________；实验中,同组的小马选择不同的入射角分别进行实验,结果得到了不同的数据,如表所示经检查,四次试验中各角度的测量值都是准确的,但总结的规律却与反射定律相违背,你认为其中的原因应该是______________________________________________4.桌面上，白色硬纸板垂直立在平镜面上。

实验3 探究光的反射定律基础考点梳理1. 实验装置图2.实验器材：平面镜、激光笔、可折转的硬纸板、笔、量角器等．（1）可折转的硬纸板的作用：①显示光路；①探究反射光线、入射光线和法线是否在同一平面内（2）量角器的作用：测量反射角和入射角的大小（3）平面镜的作用：使入射光线在其表面发生镜面反射3.实验环境：在较暗环境中进行实验的目的：减小其他光线对实验的影响，使实验现象更明显4. 实验过程（1）让光贴着硬纸板入射的目的：在硬纸板上显示光路（2）纸板与平面镜应该垂直放置的原因：若不垂直，则反射光线不能（选填“能”或“不能”）在纸板上呈现（3）记录光线的方法：用笔在纸板上沿着光路将其描画下来（4）多次改变入射角的大小进行实验的目的：可以探究反射角与入射角的大小关系，使实验结论更具普遍性（5）“三线共面”的判断方法将图中纸板右侧沿ON向后折，观察到右侧纸板上看不到反射光线，说明反射光线、入射光线和法线在（6）光路可逆的验证：将激光沿着FO方向射入，观察到反射光线沿着OE方向射出，说明光路具有可逆性5.实验结论反射光线、入射光线和法线在同一平面内；反射光线、入射光线分别位于法线两侧；反射角等于入射角.6.实验评价（1）使光路明显的方法：①向纸板上喷烟或雾；①选用表面粗糙的纸板（2）记录反射角和入射角互余的原因：将入射光线（或反射光线）与平面镜的夹角当成入射角（或反射角）（3）实验时从不同方向都能观察到光线的原因：光在粗糙纸板上发生了漫反射典型例题赏析实验结论：（1）反射现象中，反射光线、入射光线和法线在同一平面内；（2）反射光线、入射光线分别位于法线两侧；（3）反射角等于入射角．1.在探究光的反射规律的实验中，小明设计了如图所示的装置，平面镜放在水平桌面上，纸板E、F分别可绕ON转动，入射光AO始终紧贴纸板E射向平面镜的O点．（1）除图甲器材外，实验中还需要用到的测量仪器是量角器，为了使光线更明显，应在较暗（选填“亮”或“暗”）的环境下进行实验，为了能在光屏上清晰地显示出光的传播路径，光屏表面应粗糙（选填：“光滑”或“粗糙”）些.（2）实验中需要使轴ON始终与平面镜垂直，入射光AO紧贴纸板是为了在纸板E上呈现光路．（3）入射光AO紧贴纸板E射向平面镜的O点，在纸板F上可以看到反射光OB，小明想把光的径迹保留在纸板上，可以进行的操作是在入射光线AO上取点A，在反射光线OB上取点B，去掉光源，直线连接AO和OB即可.（4）（人教八上素材改编）实验中需要多次改变入射光的入射角度，最后纸板上留下多条光路，为了避免出错，应进行的操作是将每一组对应的光路进行标记编号.（5）改变入射光AO的入射角度，多次实验后，记录的数据如下：实验次数 1 2 3 4入射角20°30°45°60°反射角20°30°45°60°①由表中数据可知，在光的反射过程中，反射角等于入射角，反射角随入射角的增大而增大．①观察实验中多组光的径迹可知，在反射现象中，反射光线与入射光线分居法线两侧．（6）在上问的实验中，光屏上总能同时呈现出反射光线和入射光线，于是得出结论：光反射时，反射光线、入射光线和法线在同一平面内。

实验五探究光的反射规律1．如图所示，固定在水面上方的光源发出一束光线经水面反射后在光屏上有一个光斑A，已知光束与水面的夹角为46°，下列说法正确的是（）A．入射角的大小为46°B．当水面升高时，入射角将增大C．当水面升高时，光斑A将向右移动D．当水面降低时，光斑A将向右移动【解析】A、已知光束与水面的夹角为46°，反射角为90°﹣46°＝44°，故A错误；B、因为入射光线方向不变，入射角不变，当水面升高时，两次的水面是平行的，反射光线与原来的反射光线是平行的，故反射角不变，故B错误；C、当水面升高时，两次的水面是平行的，入射角不变，反射光线与原来的反射光线平行，由于入射点向左移动，故光屏上的光斑A向左移动，故C错误；D、当水面降低时，两次的水面是平行的，入射角不变，反射光线与原来的反射光线平行，由于入射点向右移动，故光屏上的光斑A向右移动，故D正确。

故选：D。

2．如图所示，阳光从天窗沿着所示方向照射在墙上的一面镜子上，如果此时想将室内的一盆花放在阳光下生长，应该将它放在（）A．A处B．B处C．C处D．D处【解析】阳光从天窗沿着所示方向照射在墙上的一面镜子上时，光会被平面镜反射；根据反射角等于入射角画出平面镜反射的两条边缘光线，从而得出反射光线照亮的区域，如下图所示：根据图示可知，花应该放在D处才有利于它的生长。

故选：D。

3．小芳观察“光的反射”实验时，作图记录实验现象，但没有标出光传播的方向（如图所示，ON是法线）。

以下判断正确的是（）A．OB一定是反射光线B．AO一定是入射光线C．入射角一定是30°D．反射角一定是60°【解析】由于图中未标出光路的方向，所以：A、AO可能是入射光线，也可能是反射光线，故A错误；B、OB可能是反射光线，也可能是入射光线，故B错误；CD、由于光线OA与法线之间的夹角为60读，而反射角等于入射角，所以反射角和入射角都是60°，故C错误，D正确。

《探究光的反射规律》专题练习（含答案解析）1．为了探究光的反射规律，小明用如图所示的装置进行实验，小平面镜置于水平桌面上．把一可沿ON折叠的白色硬纸板竖直放置在小平面镜上．（1）为了看清楚纸板上的光路，硬纸板材质应是（选填“粗糙的”或“光滑的）．（2）小明让一束光贴着纸板射到O点，要使入射光线和其反射光线的径迹同时在纸板上出现，纸板与平面镜的位置关系是（选填“一定垂直”、“一定不垂直”或“可以垂直也可以不垂直”）．（3）以法线ON为轴线，将白色硬纸板的F面绕法线ON向后旋转，此时反射光线的位置（选填“发生”或“不发生”）变化．2．小华在学习光学时，完成了以下的实验．（1）如图甲，点燃的蜡烛放在距小孔a处，它成像在距小孔b的半透明纸上，且a大于b．则半透明纸上的像是．A．倒立、放大的虚像B．正立、缩小的虚像C．倒立、缩小的实像D．正立、放大的实像（2）如图乙，探究光的反射规律时，在平面镜的上方垂直放置一块光屏，光屏由可以绕ON 折转的E、F两块板组成．让一束光贴着光屏左侧的E板沿AO方向射到O点，在右侧F板上能看到反射光线OB．实验时从光屏前不同的方向都能看到光的传播路径，这是因为光在光屏上发生了反射．若将F板向后折转一定的角度，则在F板上（填“能”或“不能”）看到反射光，此时反射光线和入射光线（填“在”或“不在”）同一平面内．3．为了验证光的反射定律，小华同学准备了一块平面镜、一块画有法线ON的平整硬纸板、直尺、激光笔及铅笔．（1）这个实验还需要的一个测量器材是：．（2）小华按如图甲所示方式开始实验，纸板上显示出了两条光线，她把这两条光线的传播路径保留在纸板上以便研究．小华改变入射角，继续保留光的传播路径，最后纸板上留下了很多条光路，无法区分哪条反射光线与哪条入射光线对应，为了避免这一问题出现，实验时应该怎样做呢？．（3）如果纸板与平面镜不垂直，入射光沿纸板照射后将会出现的现象是：．（4）小华从平面中观察到了小明，小明也能从平面镜中观察到了对方．这一现象说明了：．（5）小明想利用上述器材和两支完全相同的蜡烛继续探究平面镜成像的特点，他将白纸板和平面镜互换位置，做了如图乙所示的实验，但是他无法确定像的位置，他应该用代替平面镜，就可以解决问题．4．小文同学通过以下的实验过程，探究光的反射规律．【提出问题】光的反射光线与入射光线的位置有什么关系？【设计与进行实验】（1）如图甲所示，把一可沿ON折叠的白色硬纸板（作光屏）竖立在水平放置的平面镜上，使一束光紧贴硬纸板射向镜面上的O点．（2）当一束光贴着左侧纸板沿AO方向射到O点时，在右侧纸板上能看到反射光线OB．实验时，在纸板前不同方位都能看到光的传播途径，这是因为光在光屏上发了漫反射．（3）让光线逆着BO的方向射向镜面O点，会发现反射想沿着OA方向射出，这表明：在光的反射现象中，光路具有性．由（2）、（3）能发现反射光线与入射光线在同一平面内．（4）若将右侧纸板向后折转一定的角度，则在右侧纸板上（选填“能”或“不能”）看到反射光线．（5）再如图乙所示，若将纸板倾斜，让光线仍贴着纸板沿AO方向射向镜面，则右侧纸板上（选填“能”或“不能”）看到反射光线．【实验中提到新的问题】（4）、（5）中反射光线存在吗？若存在，射向哪个方向呢？是否还是与入射光线共面呢？【继续实验】在图乙中过O点垂直于镜面立一根铅笔OM，仍以（5）中那条入射光线为入射光线，将纸板再竖立起来旋转纸板，使入射光线与OM共面，再移开铅笔，此时在纸板同一平面上呈现出反射光线．【分析与论证】（1）为了探究反射光线与入射光线的位置关系，过入射点作与镜面垂直的一条直线（用虚线）很有必要，我们物理学中把这根线叫做法线．（2）经过多次实验发现，在光的反射中，反射光线中，反射光线、法线、入射光线都在．【评估与交流】探究出上述光的反射规律以后，小文同学在如图甲所示中作出了法线，让光线贴着纸板沿AO法线射向镜面，反射光线沿OB方向射出．测量出两个角的大小都是40°，于是继续补充光的反射规律，得出结论：光反射时，入射角等于反射角．现请你对他这样得出的结论及正确性作出评价：（1）；（2）．5．（1）小宇在探究“光的反射规律”时将一块平面镜入在水平桌面上，再把一张硬纸板竖直放在平面镜上，让一束光线贴着纸板沿EO方向入射，如图甲所示；①小宇想探究反射光线、入射光线和法线是否在同一平面内，应将纸板（选填“A”或“B”）绕ON向前或向后弯折．②改变入射角大小做三次实验后将测得的数据记录在下表中，根据数据得出结论．次数入射角反射角1 20°20°2 40°40°3 60°60°③另一同学也把一束光贴着纸板A射到O点（如图乙所示），但纸板并未与平面镜垂直，他不能（选填“能”或“不能”）在纸板B上看到反射光线．（2）陈悦同学在探究“平面镜成像的特点”时进行如下操作：①陈悦同学将两根完全相同的蜡烛A、B全部点燃，分别放在玻璃板的两侧，如图丙所示，这样的操作会造成的后果是；②将蜡烛B熄灭后，该同学移动蜡烛B，直到看上去它与蜡烛A的像，记下像与物的位置；③移动蜡烛（选填“A”或“B”），重做实验．三次实验像与物的位置如图丁所示，通过分析可知像与物到玻璃板的距离相等．6．小亮在探究光的反射规律时，实验装置如图甲所示．（1）他应将硬纸板ABCD放置在平面镜上，当他用激光笔射出一束光紧贴硬纸板射向平面镜的O点时，可在ONBC面内看到反射光．（2）如图乙所示，在实验中使用可沿ON折转的硬纸板，折转硬纸板的目的是为了探究：．（3）利用光的反射可以产生很多奇妙的现象，如图2所示，在镜子中出现了小灯泡很多个像．产生此现象至少需要块平面镜．7．在探究光的反射规律的实验中，如图所示，平面镜M放在桌面上，E、F是两块粘接起来的硬纸板，可绕垂直的接缝ON转动．（1）如图甲，当纸板E、F在同一平面上垂直于镜面时，让入射光线AO沿纸板E射向镜面，在纸板F上可看到反射光线OB，并用量角器测出∠AON=∠NOB，是为了得到结论．接下来，将硬纸板和镜面M不垂直，让入射光线AO沿纸板E射向镜面时，在纸板F上看到反射光线OB（选填“能”或“不能”）．（2）如图乙，以法线ON为轴线，把竖直放置的纸板向后缓慢旋转，发现F上反射光线消失，说明反射光线与入射光线（选填“在”“不在”）同一平面内．（3）在此实验中为了更好观察到光线，硬纸板的表面最好做成（选填“白”、“黑”）色的、（选填“光滑”、“粗糙”）的．8．在探究“光反射时的规律”实验中，如图甲小华在纸板上用笔描出入射光EO和反射光OF 的径迹，（1）如果纸板没有与平面镜垂直放置，当光贴着纸板沿EO入射时，（填“能”或“不能”）在纸板上看到反射光OF．接着她把纸板NOF向前折或向后折（如图乙），在纸板上（选填“能”或“不能”）看到反射光，由此说明：反射光线、入射光线和法线在．（2）为了得到反射角与入射角大小关系的普遍规律，小华应当通过多次改变，多次进行实验．（3）在图甲所示的实验中如果让光沿FO方向射到镜面，会发现反射光沿OE方向射出，这表明在反射现象中，．9．如图所示，小张喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小张想让室外太阳光照射到盆中花上的B处．请你在图中把光路补充完整并画出过A点放置的平面镜．10．小文探究“反射角与入射角的关系”，实验装置如图甲所示．白色纸板竖放在水平镜面上，ON与镜面垂直．实验中收集到一组实验数据如图乙所示．（1）依据实验数据，可初步得到的实验结论是：．（2）为使实验结论更可靠，接下来的操作是：．（3）实验中白色纸板的作用是：．（4）如果让光线逆着反射光线的方向射向镜面，会发现新的反射光线沿着原入射光线的反方向射出．这表明：在反射现象中，光路．参考答案1．为了探究光的反射规律，小明用如图所示的装置进行实验，小平面镜置于水平桌面上．把一可沿ON折叠的白色硬纸板竖直放置在小平面镜上．（1）为了看清楚纸板上的光路，硬纸板材质应是粗糙的（选填“粗糙的”或“光滑的）．（2）小明让一束光贴着纸板射到O点，要使入射光线和其反射光线的径迹同时在纸板上出现，纸板与平面镜的位置关系是一定垂直（选填“一定垂直”、“一定不垂直”或“可以垂直也可以不垂直”）．（3）以法线ON为轴线，将白色硬纸板的F面绕法线ON向后旋转，此时反射光线的位置不发生（选填“发生”或“不发生”）变化．【分析】（1）根据镜面反射和漫反射的不同可的出结论；（2）（3）光的反射定律：入射光线、反射光线和法线在同一平面内，入射光线和反射光线分居在法线两侧，反射角等于入射角．【解答】解：（1）为了看清楚纸板上的光路，纸板材质应是较粗糙，光线射在上面发生了漫反射，反射光线射向各个方向，无论从哪个角度看，都能看得清楚；（2）入射光线、反射光线和法线在同一平面内，所以纸板一定与平面镜垂直；（3）以法线ON为轴线，将白色硬纸板的B面绕法线ON向后旋转，根据反射光线、入射光线、法线在同一平面内可知，此时反射光线的位置不发生变化，所以此时B面上没有反射光线．故答案为：（1）粗糙的；（2）一定垂直；（3）不发生．【点评】本题考查了探究光的反射的实验．光的反射遵循反射定律：反射光线、入射光线、法线在同一平面内，反射光线和入射光线分居法线的两侧，反射角等于入射角．2．小华在学习光学时，完成了以下的实验．（1）如图甲，点燃的蜡烛放在距小孔a处，它成像在距小孔b的半透明纸上，且a大于b．则半透明纸上的像是C．A．倒立、放大的虚像B．正立、缩小的虚像C．倒立、缩小的实像D．正立、放大的实像（2）如图乙，探究光的反射规律时，在平面镜的上方垂直放置一块光屏，光屏由可以绕ON 折转的E、F两块板组成．让一束光贴着光屏左侧的E板沿AO方向射到O点，在右侧F板上能看到反射光线OB．实验时从光屏前不同的方向都能看到光的传播路径，这是因为光在光屏上发生了漫反射．若将F板向后折转一定的角度，则在F板上不能（填“能”或“不能”）看到反射光，此时反射光线和入射光线在（填“在”或“不在”）同一平面内．【分析】（1）蜡烛发出的光在空气中沿直线传播，经过小孔射在半透明纸上，从而形成一个倒立的烛焰的像；像的大小与像距和物距的关系有关，若像距大于物距，像大于物；若像距小于物距，像小于物．（2）在不同方向都能看到光的传播路径，是由于光在光屏上发生了漫反射而进入我们的眼里；掌握光的反射规律：三线共面（入射光线、反射光线、法线），两线分居（入射光线、反射光线分居法线两侧），两角相等（入射角、反射角）．【解答】解：（1）小孔成像成的是一个倒立的像，像是由实际光线会聚而成的，是实像；像到小孔光的距离b小于蜡烛到小孔的距离a，所成的像是缩小的像．故选C．（2）实验时从光屏前不同的方向都能看到光的传播路径，是由于光屏表面凹凸不平，光在这里发生了漫反射的缘故；由于入射光线、法线、反射光线在同一平面内，所以当E、F两块板共面时，可以在光屏上看到反射光线；当将F板向后折转一定的角度，E、F不在同一平面上时，在光屏上不能看到反射光，但此时的入射光线、反射光线仍在同一平面内．故答案为：（1）C；（2）漫；不能；在．【点评】（1）此题考查的是小孔成像的特点，以及像物大小关系的判断，是一道基础题．（2）本题考查了探究光的反射的实验．要求学生不仅要掌握反射定律的内容，并且能够知道结论的得出过程．3．为了验证光的反射定律，小华同学准备了一块平面镜、一块画有法线ON的平整硬纸板、直尺、激光笔及铅笔．（1）这个实验还需要的一个测量器材是：量角器．（2）小华按如图甲所示方式开始实验，纸板上显示出了两条光线，她把这两条光线的传播路径保留在纸板上以便研究．小华改变入射角，继续保留光的传播路径，最后纸板上留下了很多条光路，无法区分哪条反射光线与哪条入射光线对应，为了避免这一问题出现，实验时应该怎样做呢？实验时给对应的入射光线和反射光线编号．（3）如果纸板与平面镜不垂直，入射光沿纸板照射后将会出现的现象是：在纸板上看不到反射光线．（4）小华从平面中观察到了小明，小明也能从平面镜中观察到了对方．这一现象说明了：反射时，光路是可逆的．（5）小明想利用上述器材和两支完全相同的蜡烛继续探究平面镜成像的特点，他将白纸板和平面镜互换位置，做了如图乙所示的实验，但是他无法确定像的位置，他应该用玻璃板代替平面镜，就可以解决问题．【分析】（1）验证光的反射定律，需要用到光源、平面镜、画有法线ON的平整硬纸板、直尺、量角器及铅笔；（2）反射光线与入射光线编号即可解决无法区分的问题；（3）实验过程中法线要与平面镜垂直；如果不垂直，在纸板上看不到反射光线，（4）当入射光线射到平面镜上，反射光线进入一个人的眼睛，如果反射光线变成入射光线，那么入射光线就会变成反射光线，这种现象就是光路的可逆性．（5）实验中用平面镜无法看到平面镜后面的蜡烛的，无法确定像的位置和大小，用透明的玻璃板代替平面镜时可解决此问题．【解答】解：（1）探究光的反射定律需要光源，由题意知，该实验还需要的器材是量角器，用激光笔做光源；（2），无法区分哪条反射光线与哪条入射光线对应，为了避免这一问题出现，实验时给对应的入射光线和反射光线编号；（3）如果纸板与平面镜不垂直，入射光沿纸板照射后将会出现的现象是：在纸板上看不到反射光线；（4）由于光路具有可逆性，因此小华从平面中观察到了小明，小明也能从平面镜中观察到了对方；（5）用透明的玻璃板代替平面镜时，即可以成像，同时能看到镜后和像对比的蜡烛，即便于确定像的位置并能比较像物大小关系．故答案为：（1）量角器；（2）实验时给对应的入射光线和反射光线编号；（3）在纸板上看不到反射光线；（4）反射时，光路是可逆的；（5）玻璃板．【点评】本题考查光的反射定律实验的有关内容，主要考查学生对实验过程中出现问题的应对能力，就是为了锻炼学生的动手、动脑的能力．4．小文同学通过以下的实验过程，探究光的反射规律．【提出问题】光的反射光线与入射光线的位置有什么关系？【设计与进行实验】（1）如图甲所示，把一可沿ON折叠的白色硬纸板（作光屏）竖立在水平放置的平面镜上，使一束光紧贴硬纸板射向镜面上的O点．（2）当一束光贴着左侧纸板沿AO方向射到O点时，在右侧纸板上能看到反射光线OB．实验时，在纸板前不同方位都能看到光的传播途径，这是因为光在光屏上发了漫反射．（3）让光线逆着BO的方向射向镜面O点，会发现反射想沿着OA方向射出，这表明：在光的反射现象中，光路具有可逆性．由（2）、（3）能发现反射光线与入射光线在同一平面内．（4）若将右侧纸板向后折转一定的角度，则在右侧纸板上不能（选填“能”或“不能”）看到反射光线．（5）再如图乙所示，若将纸板倾斜，让光线仍贴着纸板沿AO方向射向镜面，则右侧纸板上不能（选填“能”或“不能”）看到反射光线．【实验中提到新的问题】（4）、（5）中反射光线存在吗？若存在，射向哪个方向呢？是否还是与入射光线共面呢？【继续实验】在图乙中过O点垂直于镜面立一根铅笔OM，仍以（5）中那条入射光线为入射光线，将纸板再竖立起来旋转纸板，使入射光线与OM共面，再移开铅笔，此时在纸板同一平面上呈现出反射光线．【分析与论证】（1）为了探究反射光线与入射光线的位置关系，过入射点作与镜面垂直的一条直线（用虚线）很有必要，我们物理学中把这根线叫做法线．（2）经过多次实验发现，在光的反射中，反射光线中，反射光线、法线、入射光线都在同一平面内．【评估与交流】探究出上述光的反射规律以后，小文同学在如图甲所示中作出了法线，让光线贴着纸板沿AO法线射向镜面，反射光线沿OB方向射出．测量出两个角的大小都是40°，于是继续补充光的反射规律，得出结论：光反射时，入射角等于反射角．现请你对他这样得出的结论及正确性作出评价：（1）先有入射角后有反射角，应描述为反射角等于入射角；（2）应多次实验后得出结论，避免结论具存偶然性．【分析】【设计与进行实验】（2）在不同方向都能看到光的传播路径，是由于光在光屏上发生了漫反射而进入我们的眼里；（3）在发生反射时，光路是可逆的；（4）（5）在发生反射时，反射光线，入射光线和法线是在同一平面上的；【分析与论证】在发生反射时，反射光线，入射光线和法线是在同一平面上的；【评估与交流】先有入射角后有反射角，一次实验具有很大的偶然性．【解答】解：【设计与进行实验】（2）实验时从光屏前不同的方向都能看到光的传播路径，是由于光屏表面凹凸不平，光在这里发生了漫反射的缘故；（3）让光线逆着BO的方向射向镜面O点，会发现反射想沿着OA方向射出，这表明：在光的反射现象中，光路具有可逆性．（4）由于反射光线，入射光线和法线是在同一平面上，所以，实验时若将右侧纸板向后折转一定的角度，则在右侧纸板上不能看到反射光线；（5）再如图乙所示，若将纸板倾斜，让光线仍贴着纸板沿AO方向射向镜面，此时三条光线仍然在同一平面，只不过不在纸板所在平面，故右侧纸板上不能看到反射光线．【分析与论证】经过多次实验发现，在光的反射中，反射光线中，反射光线、法线、入射光线都在同一平面上；【评估与交流】（1）因为是先有入射角后有反射角，所以应描述为光反射时，反射角等于入射角；（2）一次实验具有很大的偶然性，因此应多次实验后得出结论，避免结论具有偶然性故答案为：【设计与进行实验】（2）漫；（3）可逆；（4）不能；（5）不能；【分析与论证】（2）同一平面内；【评估与交流】（1）先有入射角后有反射角，应描述为反射角等于入射角；（2）应多次实验后得出结论，避免结论具有偶然性．【点评】本题考查了探究光的反射的实验．光的反射遵循反射定律：反射光线、入射光线、法线在同一平面内，反射光线和入射光线分居法线的两侧，反射角等于入射角；还要注意光路具有可逆性．5．（1）小宇在探究“光的反射规律”时将一块平面镜入在水平桌面上，再把一张硬纸板竖直放在平面镜上，让一束光线贴着纸板沿EO方向入射，如图甲所示；①小宇想探究反射光线、入射光线和法线是否在同一平面内，应将纸板B（选填“A”或“B”）绕ON向前或向后弯折．②改变入射角大小做三次实验后将测得的数据记录在下表中，根据数据得出结论反射角等于入射角．次数入射角反射角1 20°20°2 40°40°3 60°60°③另一同学也把一束光贴着纸板A射到O点（如图乙所示），但纸板并未与平面镜垂直，他不能（选填“能”或“不能”）在纸板B上看到反射光线．（2）陈悦同学在探究“平面镜成像的特点”时进行如下操作：①陈悦同学将两根完全相同的蜡烛A、B全部点燃，分别放在玻璃板的两侧，如图丙所示，这样的操作会造成的后果是在玻璃板的两侧都会出现虚像，形成重影，无法探究像与物的关系；②将蜡烛B熄灭后，该同学移动蜡烛B，直到看上去它与蜡烛A的像重合，记下像与物的位置；③移动蜡烛A（选填“A”或“B”），重做实验．三次实验像与物的位置如图丁所示，通过分析可知像与物到玻璃板的距离相等．【分析】（1）①在光的反射中，三线在同一平面上，是通过光屏展现在我们眼前的；②光的反射规律：三线共面（入射光线、反射光线、法线在同一平面上），两线分居（入射光线、反射光线分居法线两侧），两角相等（入射角、反射角），光路可逆；③法线是指垂直于界面的直线；（2）另外一支相同的蜡烛与竖立在玻璃板前面点燃的蜡烛的像能完全重合，可知蜡烛和他成的像大小相等，物体和像关于平面镜对称，可以确定确定像的位置，运用了替代法．要比较像与物距离的关系，需借助刻度尺；用刻度尺测出两支蜡烛到玻璃板的距离便可得出像和物体到平面镜的距离相等．【解答】解：（1）①根据光的反射定律：在反射现象中，反射光线、入射光线分居法线两侧；反射光线、入射光线和法线在同一平面内．所以把纸板F向前或向后折叠，则在纸板F上都不能看到反射光线，说明反射光线、与入射光线和法线应在同一平面内．②根据数据得出结论：反射角等于入射角；③如果实验中硬纸板放得没有与平面镜垂直，稍有倾斜，则当入射光贴着硬纸板射向镜面上的O点后，法线将会不在硬纸板上，所以在硬纸板上不能看到反射光线．（2）①选用两根完全相同的蜡烛，点燃一只蜡烛，用另一个完全相同的蜡烛放在像的位置，来代替像，为了研究像与物的大小关系；两根完全相同的蜡烛A、B全部点燃，分别放在玻璃板的两侧，在玻璃板的两侧都会出现虚像，形成重影，无法探究像与物的关系；②未点燃的蜡烛与点燃的蜡烛的像完全重合，可知蜡烛和他成的像大小相等，物体和像关于平面镜对称，可以确定像的位置．③移动蜡烛A，重做实验，未点燃的蜡烛处在像的位置，用刻度尺量出点燃的蜡烛和未点燃的蜡烛到平面镜的距离；通过分析可知，像和物体到玻璃板的距离相等，像和物的连线与玻璃板垂直．故答案为：（1）①B；②反射角等于入射角；③不能；（2）①在玻璃板的两侧都会出现虚像，形成重影，无法探究像与物的关系；②重合；③A；相等；垂直．【点评】本题主要考查了探究光的反射规律的实验，这是光学中的一个重点，也是近几年来中考经常出现的题型，要求学生熟练掌握，并学会灵活运用．同时考查学生动手操作实验的能力，并能通过对实验现象的分析得出正确结论．6．小亮在探究光的反射规律时，实验装置如图甲所示．（1）他应将硬纸板ABCD垂直放置在平面镜上，当他用激光笔射出一束光紧贴硬纸板射向平面镜的O点时，可在ONBC面内看到反射光．（2）如图乙所示，在实验中使用可沿ON折转的硬纸板，折转硬纸板的目的是为了探究：反射光线是否与入射光线和法线在同一平面上．。

中考物理复习探究光的反射定律（02）【实验目的】探究光的反射规律【实验器材】平面镜、激光笔、硬纸板、量角器【实验步骤】1.把平面镜放在水平桌面上，再把一张纸ENF竖直地立在平面镜上，纸板上的0N垂直于镜面如图甲所示.2.使一束光贴着纸板沿某一个角度射到0点，经平面镜反射，沿另个方向射出，在纸板上用笔画出入射光E0和反射光0F的径迹.3.改变光束的角度多次实验，重复上面的过.4.取下纸板,用量角器测量ON两侧的∠i和∠r,记录表格中.5.纸板ENF是用两张纸连接起来的,把纸板N0F向前折或者向后折如图乙,观察纸板上还有反射光吗?甲乙【实验记录】次数入射角i 反射角r123【实验结论】1、在反射现象中,反射光线、入射光线和法线在同一平面内.2、反射光线和入射光线分别位于法线两侧.3、反射角等于入射角.【必会考点】1.量角器的作用:测量入射角和反射角的大小.2.纸板的作用:显示光路.3.如果让光线逆着原来反射光线的方向射入,则反射光将逆着原来入射光的方向射出.这表明：在反射现象中，光路是可逆的.4、如果想探究反射光线与入射光线是否在同一平面内，应如何操作？把纸板N0F向前折或者向后折，观察在纸板N0F上是否有反射光线.5.如果光线垂直射向平面镜，入射角为0o,,反射角为0o,.6.把纸板N0F向前折或者向后折如图乙,纸板N0F不能观察到反射光线,说明:反射光线、入射光线和法线在同一平面上 .7.要改变入射角（或入射光线的方向）多次测量，寻求普遍规律，使结论具有普遍性.【经典例题】1.（四川自贡）在“探究光的反射规律”的实验中，如图所示，水平放置平面镜，白色纸板竖直立在平面镜上，纸板由E、F两部分组成，可以绕ON翻折.（1）实验时，把纸板ENF垂直放在平面镜上，入射光线AO的法线是___________，光线AO的入射角大小是___________度.（2）为了探究反射角与入射角大小的关系，应进行的操作是__________.；A．改变纸板与平面镜之间的夹角 B．沿ON向后转动纸板EC．沿ON向后转动纸板F D．改变入射角的大小（3）将一束光贴着纸板E沿AO射到镜面上O点，纸板F上会显示出反射光束OB，接着将纸板F绕ON向后翻折，则纸板F上___________（选填“能”或“不能”）显示出反射光束，由此说明反射光线、入射光线与法线在___________内.（选填“同一平面”或“不同平面”）（4）若让另一束光沿BO方向射向平面镜，反射光将沿OA方向射出。

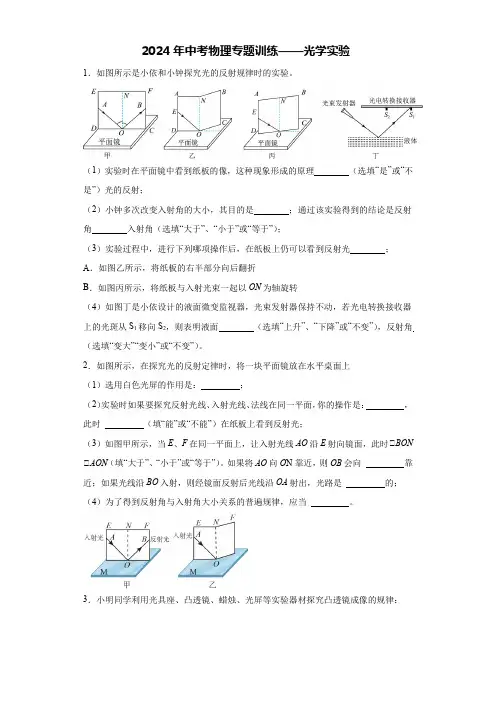

2024年中考物理专题训练——光学实验1．如图所示是小依和小钟探究光的反射规律时的实验。

（1）实验时在平面镜中看到纸板的像，这种现象形成的原理（选填“是”或“不是”）光的反射；（2）小钟多次改变入射角的大小，其目的是；通过该实验得到的结论是反射角入射角（选填“大于”、“小于”或“等于”）；（3）实验过程中，进行下列哪项操作后，在纸板上仍可以看到反射光；A．如图乙所示，将纸板的右半部分向后翻折B．如图丙所示，将纸板与入射光束一起以ON为轴旋转（4）如图丁是小依设计的液面微变监视器，光束发射器保持不动，若光电转换接收器上的光斑从S1移向S2，则表明液面（选填“上升”、“下降”或“不变”），反射角（选填“变大”“变小”或“不变”）。

2．如图所示，在探究光的反射定律时，将一块平面镜放在水平桌面上（1）选用白色光屏的作用是：；（2）实验时如果要探究反射光线、入射光线、法线在同一平面，你的操作是：，此时（填“能”或“不能”）在纸板上看到反射光；（3）如图甲所示，当E、F在同一平面上，让入射光线AO沿E射向镜面，此时∠BON ∠AON（填“大于”、“小于”或“等于”）。

如果将AO向O N靠近，则OB会向靠近；如果光线沿BO入射，则经镜面反射后光线沿OA射出，光路是的；（4）为了得到反射角与入射角大小关系的普遍规律，应当。

3．小明同学利用光具座、凸透镜、蜡烛、光屏等实验器材探究凸透镜成像的规律：（1）如图甲所示，小明将一束平行光正对凸透镜，移动光屏，直到光屏上形成一个最小最亮的光斑，该凸透镜的焦距为cm；（2）实验时，把凸透镜固定在光具座50cm刻度线处，为使像成在光屏中央，应将烛焰、凸透镜和光屏三者中心调到；（3）小明将蜡烛移至光具座20cm刻度线处，如图乙所示，移动光屏，直到烛焰在光屏上成清晰的像，则该像是、的实像；生活中的（选填“放大镜”、“投影仪”或“照相机”）就是利用这种成像规律工作的；（4）接着，小明保持凸透镜在光具座上的位置不动，如果仅将图乙中蜡烛和光屏的位置互换，发现光屏上仍能观察到清晰的、的实像。

2019年中考物理实验专题复习一一探究光的反射规律实验答案解析1.（2018.绥化）如图所示为小斌同学"探究光的反射规律”的实验装置。

把一个平面镜放在水平桌面上，再把一张纸板ENF竖直地立在平面镜上，纸板上的直线ON垂直于镜面。

（1）如果纸板没有与平面镜垂直放置，当光贴着纸板E入射时，在纸板F上不能（选填“能”或"不能”）看到反射光线；（2）小斌想要探究反射光线与入射光线是否在同一平面内，接下来的操作是以法线ON 为轴线，把纸板F向后缓慢旋转；（3）他让一束光线沿着B。

方向入射，发现反射光线沿着0A方向射出，说明光在反射时光路是可逆的。

（4）对于每一条确定的入射光线而言，反射光线是唯一的。

【分析】（1）实验过程中法线要与平面镜垂直；（2）以法线ON为轴线，把纸板F向后缓慢旋转，看能不能看见反射光线；（3）让光线逆着0B的方向射向镜面，会发现反射光线沿着0A方向射出告诉的信息，可以得到此题的答案；（4）对于于每一条确定的入射光线而言，都有唯一的反射光线与之对应。

【解答】解：（1）法线在纸板上，法线与镜面垂直，入射光线、法线、反射光线在同一平面内，如果纸板与平面镜不垂直，则镜面的法线不在纸板上，入射光沿纸板照射后，反射光线不在纸板上，则我们在纸板上看不到反射光线；（2）以法线ON为轴线，把纸板F向后缓慢旋转，在F纸板上不能观察到反射光线，此时反射光线存在，只有在E,F板在同一平面上时，才能观察到反射光线。

则证明了反射光线、法线、入射光线在同一平面内；（3）将一束光贴着纸板F沿B0射到0点，反射光线将沿图中的0A方向射出，这说明光路是可逆的；（4）每一条确定的入射光线，有唯一的反射光线。

故答案为：（1）不能；（2）以法线ON为轴线，把纸板F向后缓慢旋转不能；（3）可逆；（4）反射。

【点评】本题考查了探究光的反射的实验。

反射光线、入射光线、法线在同一平面内，反射过程中光路可逆。

8.（2018.乌鲁木齐）在探究光的反射规律的实验中，小明设计了如图所示的实验：将平面镜放在水平桌面，硬纸板竖直地立在平面镜上，硬纸板上的直线ON垂直于镜面，右侧纸板可绕ON转动。

中考物理实验专题《实验：探究光的反射定律》（解析版）《实验：探究光的反射定律》一、实验探究题1.如图所示，小云在探究光的反射定律时，将一块平面镜放在水平桌面上，再把一块白色硬纸板垂直放置在平面镜上．（1）实验时让光贴着纸板入射是利用光的______（选填“镜面反射”“漫反射”）以便显示光路；（2）图中反射角是______度；让入射光线EO靠近法线ON，则反射角会______（选填“变大”或“变小”）；（3）将纸板B向后折转一定角度，在B板上______（选填“能”或“不能”）看到反射光,这说明_______________________________；（4）逆着OF的方向射向镜面，会发现反射光线沿着OE方向射出，这表明：_____________________；（5）实验中，同组的小马选择不同的入射角分别进行实验，结果得到了不同的数据，如表所示．经检查，四次试验中各角度的测量值都是准确的，但总结的规律却与反射定律相违背，你认为其中的原因应该是2.（1）如图甲所示，如果入射角为40°，则根据光的反射定律，反射角的大小是___________．（2）图甲中的光屏是一个可折转的硬纸板，此光屏在实验中的作用是：①______________；② ______________（3）小明在实验时，选择入射角分别为15°、30°、45°的三条光线进行实验，结果得到了不同的数据（见表格乙）．经检查，三次实验中各角度的测量值都是准确的，但总结的规律却与反射定律相违背．你认为其中的原因应该是 _______________________ ，反射定律中两角的关系表达为_______________________。

（4）如果让光线逆着OF的方向射向镜面，会发现反射光线沿着OE方向射出，这表明：_________________________3.如图所示,小云在探究光的反射定律时,将一块平面镜放在水平桌面上,再把一块白色硬纸板垂直放置在平面镜上．实验时让光贴着纸板入射是利用光的______选填“镜面反射”“漫反射”以便显示光路；图中反射角是_____度；让入射光线EO靠近法线ON,则反射角会______选填“变大”或“变小”；将纸板B向后折转一定角度,在B板上______选填“能”或“不能”看到反射光,这说明_____；逆着OF的方向射向镜面,会发现反射光线沿着OE方向射出,这表明：_________；实验中,同组的小马选择不同的入射角分别进行实验,结果得到了不同的数据,如表所示经检查,四次试验中各角度的测量值都是准确的,但总结的规律却与反射定律相违背,你认为其中的原因应该是______________________________________________4.桌面上，白色硬纸板垂直立在平镜面上。

2024年中考物理专题训练——光学实验1．如图甲所示，在“探究光的反射规律”实验中：（1）在纸板前从不同方向都可以看到纸板上入射光线EO的径迹，这是因为光在纸板上发生了（选填“漫”或“镜面”）反射；（2）多次改变入射角的大小进行实验，可以得出结论：反射角入射角；（3）如果让光线逆着OF的方向射向镜面会发现反射光线沿着OE的方向射出，这表明：在光的反射现象中，；（4）小明发现实验中所用的激光垂直照在光屏上不是一个点而是一条直线，这样使得实验中更容易观察光路。

他很好奇这是如何做到的，于是拆开激光笔。

如图乙所示，一束很细的激光发射出来后通过一个透明的圆柱体，由于圆柱体对光有（选填“会聚”或“发散”）作用，最终使激光在光屏上展开得很慢。

2．如图所示，在“探究光的反射规律”的实验中，平面镜M放在水平桌面上，E、F是两块粘接起来的硬纸板，垂直于镜面且可绕ON转动：（1）如图甲所示，当纸板E、F在同一平面内时，让入射光线OA沿纸板E射向镜面，在纸板F上可看到反射光线OB，测出入射角和反射角的大小，改变入射光线的方向，再观测几组入射角和反射角，这样做的目的是比较反射角和入射角的关系；当入射角变大时，光线OB将（选填“远离”或“靠近”）法线ON；（2）如图乙所示，以法线ON为轴线，把纸板F向后缓慢旋转，在纸板F上（选填“能”或“不能”）看到反射光线OB，这样做的目的是探究入射光线、反射光线、法线。

3．小明利用图甲装置探究“平面镜成像的特点”。

A是点燃的蜡烛，B是与A完全相同但未点燃的蜡烛。

（1）实验室提供较厚和较薄的两块玻璃板，为保证实验效果，应选择（选填“较薄”或“较厚”）的玻璃板做实验；选用两支相同的蜡烛，是为了比较像和物体关系；（2）实验时，他应该在玻璃板（选填“前”或“后”）观察蜡烛的像，所成的像是（选填“虚”或“实”）像；（3）实验过程中将蜡烛靠近玻璃板一些，像的大小将（选填“变大”、“变小”或“不变”）；（4）若将玻璃板向左倾斜，如图丙所示，观察到蜡烛A的像大致位置在图中的（选填①或①）处。

探究光的反射规律实验题光的反射规律是物理学中一个重要的概念，也是我们日常生活中经常遇到的现象之一。

通过实验来探究光的反射规律，不仅可以增加我们对光学知识的理解，还可以培养我们的实验操作能力和科学思维。

光的反射规律是指入射光线与反射光线之间的关系。

根据光的反射规律，入射光线、反射光线和法线三者在同一平面内，并且入射角等于反射角。

也就是说，当光线从一种介质射向另一种介质时，入射角与反射角之间存在着固定的关系。

为了验证光的反射规律，我们可以进行以下实验：实验材料：- 光源（如手电筒、激光笔等）- 平滑的反射面（如镜子、玻璃等）- 直尺- 透明直角三棱镜- 白纸实验步骤：1. 将光源放置在一定距离外，确保入射光线直线传播。

2. 将平滑的反射面竖直放置在桌上，并用直尺固定。

3. 将白纸放置在反射面的前方，作为观察屏。

4. 将透明直角三棱镜放置在白纸上方，使其与反射面接触。

5. 调整光源的位置和角度，使得光线照射到透明直角三棱镜上。

6. 观察白纸上的反射光线，并用直尺测量入射角和反射角。

在实验中，我们可以通过改变光源的位置和角度，观察到不同的入射角和反射角，并且可以发现它们之间始终满足入射角等于反射角的规律。

这验证了光的反射规律在实际中的有效性。

除了以上实验方法，我们还可以通过其他实验装置来探究光的反射规律。

比如利用凹凸镜、平面镜等进行实验，或者利用激光束在水平面上进行实验等等。

这些实验都可以帮助我们更加深入地理解光的反射规律，并且可以通过观察实验现象来加深对该规律的认识。

通过这样的实验，我们不仅能够加深对光学知识的理解，还可以培养我们的实验操作能力和科学思维。

在实验过程中，我们需要精确地测量和记录数据，并进行合理的分析和推理。

这样的实验训练可以提高我们的观察力、思考能力和解决问题的能力。

总之，通过实验来探究光的反射规律是一种有效的学习方法。

通过亲自动手操作和观察实验现象，我们能够更加深入地理解和掌握相关知识。

实验三、探究光的反射定律【实验目的】：探究光的反射规律。

【试验器材】：平面镜1个。

激光笔1个，带刻度的硬纸光屏1个，水槽一个，支架1对，夹子1个。

【实验步骤】：①按要求组装器材。

将平面镜水平放置，然后把一块标有刻度的白色硬纸板竖直放置在平面镜上；②用激光笔射出一束激光，用笔记下入射光线和反射光线的位置，并在刻度光屏上读出入射角和反射角的度数，记录在表格中。

③重复实验两次。

改变入射光的方向，多测几组入射角和发射角，并将有关数据填入下表。

④将光屏向前或向后折，观察反射光线。

⑤整理器材。

【实验记录】：次数入射角i 反射角r123【实验结论】：1、在反射现象中，入射光线、反射光线、法线在同一平面内；2、入射光线和反射光线分居法线两侧；3、反射角等于入射角。

【实验补充】：1、以法线ON为轴，将硬纸板的B面向后旋转，这时在B面上观察不到反射光线，证明三线共面；通过比较入射角和反射角的大小关系可以证明反射角等于入射角；反射光线和入射光线对称，并且对称还意味着分居法线两侧。

2、反射定律是用来确定反射光线位置的，对应每一条确定的入射光线而言，反射光线是唯一的。

3、如果光线垂直射向平面镜，入射角为0o,反射角为0o，入射光线、反射光线、法线重合。

【考点方向】：光的反射定律是：“共面”、“两侧”、“等角”、“可逆”。

1、显示光路：光屏表面粗糙，可以通过漫反射显示光的传播径迹，操作时要求入射光线要贴着光屏入射；也可以通过烟雾等手段显示光路。

2、验证共面：光屏可折转的作用是验证反射光线、入射光线和法线是否在同一平面内（三线共面）。

将光屏折转后不能观察到反射光线，这说明反射光线、入射光线和法线在同一平面上。

3、探究等角：要改变入射角（或入射光线的方向）多次测量，探求规律，使结论具有普遍性。

注意反射角和入射角都是光线与法线的夹角，不是光线与平面镜的夹角。

4、光路可逆：光的直射、反射、折射都具有可逆性。

5、如果想探究反射光线与入射光线是否在同一平面内，应如何操作？将纸板沿中轴ON向后折，观察在纸板B上是否有反射光线。

专题11：光学、热学重点实验实验一：探究凸透镜成像的规律1．（2022•滨州）小滨同学“探究凸透镜成像的规律”。

（1）如图甲所示，小滨让凸透镜正对平行光，调整凸透镜到光屏的距离，光屏上会出现一个很小、很亮的光斑，则该凸透镜的焦距f＝cm。

（2）小滨在组装器材时，将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛并调节烛焰、凸透镜、光屏的中心在同一高度上，目的是让烛焰的像成在。

（3）如图乙所示，小滨将凸透镜固定在50cm刻度线处，当蜡烛距凸透镜15cm时，移动光屏，可在光屏上得到一个倒立、（选填“缩小”、“等大”或“放大”）的实像，利用该成像规律制成的光学仪器是（选填“照相机”、“投影仪”或“放大镜”）。

此时，若在凸透镜与光屏之间放置一远视镜片，要在光屏上成清晰的像，光屏应向（选填“左”或“右”）移动。

（4）小滨在实验过程中，光屏上得到清晰的像，突然，一只飞虫落到了凸透镜表面上，则光屏上出现。

A.飞虫的像B.飞虫的影子C.仍是烛焰的像【解答】解：（1）如图甲所示，小滨让凸透镜正对平行光，调整凸透镜到光屏的距离，光屏上会出现一个很小、很亮的光斑，此光斑位置即为凸透镜的焦点位置，则该凸透镜的焦距f＝30.0cm﹣20.0cm＝10.0cm；（2）小滨在组装器材时，将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛并调节烛焰、凸透镜、光屏的中心在同一高度上，目的是让烛焰的像成在光屏的中央；（3）如图乙所示，小滨将凸透镜固定在50cm刻度线处，当蜡烛距凸透镜15cm时，f＜u＜2f，移动光屏，可在光屏上得到一个倒立、放大的实像，利用该成像规律制成的光学仪器是投影仪；此时，若在凸透镜与光屏之间放置一远视镜片，远视镜片为凸透镜，对光线有会聚作用，要在光屏上成清晰的像，光屏应向左移动；（4）凸透镜成实像时，所有透过透镜的光会聚到光屏上成像，飞虫落在透镜上后，整个物体发出的光虽有一小部分被挡住，但总会有一部分光通过凸透镜而会聚成像，因此，像与原来相同，大小不变；由于透镜的一小部分被遮住，因此折射出的光线与原来相比减少了，故亮度会变暗，故选C。

中考物理必考25个实验考学练实验04探究平面镜成像特点实验实验目的：通过实验，探究平面镜成像的特点，了解平面镜成像规律。

实验器材：平面镜、光箱、测距尺、白纸等。

实验步骤：1.将平面镜竖直放置于光箱上，并打开光箱。

2.在光箱的前面放置一张白纸，作为屏幕。

3.移动白纸的位置，使其与平面镜之间保持一定的距离，使得在镜前放置的物体能够在白纸上形成清晰的像。

4.在平面镜的前面放置一个物体，可以是一个箭头木板或者一个字牌，调整物体的位置和角度，以使其尽可能清晰地在白纸上形成像。

5.标出物体、平面镜和像的位置，并测量它们之间的距离。

实验原理：平面镜是一种将光线反射的光学元件，它形状为平面，并且平面镜的反射面光滑而亮。

当光线射入平面镜时，会根据光的入射规律发生反射。

平面镜能够将光线反射的特性可以用于成像。

根据平面镜成像特点，可以得出以下几个规律：1.光线在镜面上的反射角等于入射角。

这一规律称为“反射定律”。

2.入射光、反射光和法线三者在同一平面上，这一平面称为“反射面”。

通过光箱中的光线照射到平面镜上形成的反射光线，可以观察到这一规律。

3.平面镜成像的特点是：物距与像距相等，物与像关于镜面对称。

即物体与它的像之间的距离相等，且物体与它的像关于镜面对称。

4.平面镜成像的放大率为1、放大率指的是物体像的大小与实际物体大小的比值。

对于平面镜而言，放大率为1，即像的大小与实际物体的大小相等。

实验结果：通过实验，当调整物体的位置和角度使得物体在白纸上形成清晰的像时，标出物体、平面镜和像的位置，并测量它们之间的距离。

实验分析：根据实验结果可以得知，在平面镜成像中，物距与像距相等，物体与它的像关于镜面对称。

这一规律可以用数学公式来描述，物距与像距的关系可以用如下公式表示：1/f=1/v+1/u其中，f为镜的焦距，v为像距，u为物距。

实验小结：通过实验，我们探究了平面镜成像的特点，了解了平面镜成像的规律。

这对我们理解光学知识，掌握镜像成像的规律非常重要。
