模具编号原则1

  • 格式：doc
  • 大小：35.50 KB
  • 文档页数：1
分模具代码,A代表该模具的第一副模;B代表该模具的第二副模;依次类推.
多副模具总的数字代码.
模具制作序号,从001编起.
制作年份(如2002年则表示02).
自制模具代码.
如:T02354-3-A代表DEF02001产品由三套模具组成,A表示三套中的第一套模具.
T02354-3-B,B表示三套中的第二套模具等.
泰鋼合金（深圳）有限公司
技術文件和資料
文件編號：ＴＹ／ＴＤ／075
標題：
模具编号原则
版號：C／A
頁碼：1／2
1．
目的：
为明确的标识模具,使模具编号统一并且有规则,防止模具用错有精铸模具和砂铸模具.
3．
3.1
3.2
3.2.1
內容：
精铸模具的编号原则.
自制模具编号(含外协制作模具)
自制模具代码.
如:T02534-A(B,C)代表JEY77001, JEY77002, JEY77003三种产品共模.
其中: T02534-A对应JEY77001; T02534-B对应JEY77002; T02534-C对应JEY77003.
3.2.3
一种产品对应多副模具的编号:
T△△ ○○○—★--A(B,C,D…)
一副模具对应一种产品的编号:
T△△ ○○○
模具制作序号,从001编起.
做作年份(如2002年则表示02).
自制模具代码.
3.2.2
一副模具对应多种产品的编号:
T△△ ○○○----A(B,C,D…)
多种产品代码,标示A(B,C,D…)产品同模.
模具制作序号,从001编起.
做作年份(如2002年则表示02).

合集下载

模具零件编码原则

模具零件编码原则


版次 A B C
※※ 修 改 记 录 ※※ 修改内容 首次发行 增加零件编码及图示
新增各款零件规格描述及材质
修改人 吴亮 吴亮 吴亮
修改日期 2006-06-14 2006-08-18 2006-10-20
BY DATE
拟定 INITIATED
审核 CHECKED
批准 APPROVED
※※比亚迪股份有限公司第三事业部机密文件，未经允许不得翻印※※

系统名称 SYSTEM
主 题 SUBJECT
文件编号 DOCUMENT NO.
质量管理体系
模具部模具零件编码规则
1-T-AD-06001
PAGE 2 OF 16 REV C
目的：
规范模具部所有零件编码原则，以便识别及追溯。
2、范围:
第三事业部模具部
3、职责：
3.1 品质科：
3.1.1 模具零件编码原则的制定及执行状况稽核；
Block
长×宽×高
S( )E
S55C
A( )I
8407 HRC52±1
公模镶件
22. Insert for Core
长×宽×高
B( )I
8407 HRC50±1
滑块镶件
23. Insert for Slide
长×宽×高
S( )I
8407 HRC50±1
母模镶针
头部外径×头部厚度
24. Pin for CaviF 16 REV C
规格描述
零件代码
材质
图示
吊环
5.
螺纹规格×吊环直径
LEB
/
Lifting Eye Bolt
拉杆
头部外径×拉杆外径×
模具零部件编号规范

模具零部件编号规范

模具零部件编号规范本标准规定的各项规则，用来保证企业标准格式的统一，不论其技术内容如何，都尽可能以相同的形式表达:I)模架模板和模具的零件编排序号：（1）模架以分型面为分隔线。

前模A板定义为A0，其它模板依次编排表示为A1。

A2。

后模B板定义为B0，其它模板依次编排表示为B1。

B2。

如模具有推板。

把推板定义为B0。

其它模板依次编排为B1。

II3D图形颜色设计：分模工程师根据模具总装设计，在完成分模图后在3D分模图形上不同用途的部位，分别表示成不同文案编辑词条B 添加义项?文案，原指放书的桌子，后来指在桌子上写字的人。

现在指的是公司或企业中从事文字工作的职位，就是以文字来表现已经制定的创意策略。

文案它不同于设计师用画面或其他手段的表现手法，它是一个与广告创意先后相继的表现的过程、发展的过程、深化的过程，多存在于广告公司，企业宣传，新闻策划等。

基本信息中文名称文案外文名称Copy目录1发展历程2主要工作3分类构成4基本要求5工作范围6文案写法7实际应用折叠编辑本段发展历程汉字"文案"(wén àn)是指古代官衙中掌管档案、负责起草文书的幕友,亦指官署中的公文、书信等;在现代，文案的称呼主要用在商业领域，其意义与中国古代所说的文案是有区别的。

在中国古代，文案亦作" 文按"。

公文案卷。

《北堂书钞》卷六八引《汉杂事》:"先是公府掾多不视事，但以文案为务。

"《晋书·桓温传》:"机务不可停废，常行文按宜为限日。

" 唐戴叔伦《答崔载华》诗:"文案日成堆，愁眉拽不开。

"《资治通鉴·晋孝武帝太元十四年》:"诸曹皆得良吏以掌文按。

"《花月痕》第五一回:" 荷生觉得自己是替他掌文案。

"旧时衙门里草拟文牍、掌管档案的幕僚，其地位比一般属吏高。

《老残游记》第四回:"像你老这样抚台央出文案老爷来请进去谈谈，这面子有多大!"夏衍《秋瑾传》序幕:"将这阮财富带回衙门去，要文案给他补一份状子。

有关模具编号事宜

有关模具编号事宜

XXXXXXXXXXX Electrical CO., Ltd.
XXXXXXX电器有限公司
中国广东省XXXXXXXXXXX工业区
E-mail: XXXXXX@ Tel: +86 XXXXXXX Fax: +86 7XXXXXXX To：各相关部门Cc：XXXX、XXXXX
Fm：工程部App.：
Date：Apr 20, 2012 Ref No.：
有关模具编号事宜
模具编号规则：
（1）产品型号位数不确定，位数不限。

（2）模具编号形式：XX – XXXX – XX – XX – X – X – X
①②③④⑤⑥
①表示产品型号；
②表示模具总数；
③表示模具第几套；
④表示序列号；
⑤表示模具类型；
⑥表示塑胶模具一模出几件。

举例如下：HLA–XS112 – 05 – 01 – 1 – P –2
①②③④⑤⑥
也就是说，①该套模具所属产品型号是HLA-XS112；②模具总数（塑胶/五金）为5套；③编号所指的是第1套模具；④表示这套模具只有1套；⑤模具类型是塑胶模；⑥这套模具一出两件。

另外，P表示塑胶模/ 电木模，M表示五金模，C表示压铸模。

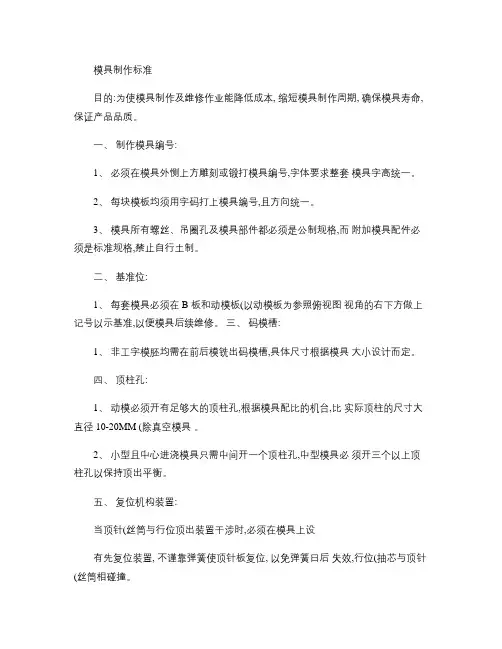

模具制作标准(精)

模具制作标准(精)

模具制作标准目的:为使模具制作及维修作业能降低成本, 缩短模具制作周期, 确保模具寿命,保证产品品质。

一、制作模具编号:1、必须在模具外恻上方雕刻或锻打模具编号,字体要求整套模具字高统一。

2、每块模板均须用字码打上模具编号,且方向统一。

3、模具所有螺丝、吊圈孔及模具部件都必须是公制规格,而附加模具配件必须是标准规格,禁止自行土制。

二、基准位:1、每套模具必须在 B 板和动模板(以动模板为参照俯视图视角的右下方做上记号以示基准,以便模具后续维修。

三、码模槽:1、非工字模胚均需在前后模铣出码模槽,具体尺寸根据模具大小设计而定。

四、顶柱孔:1、动模必须开有足够大的顶柱孔,根据模具配比的机台,比实际顶柱的尺寸大直径 10-20MM (除真空模具。

2、小型且中心进浇模具只需中间开一个顶柱孔,中型模具必须开三个以上顶柱孔以保持顶出平衡。

五、复位机构装置:当顶针(丝筒与行位顶出装置干涉时,必须在模具上设有先复位装置, 不谨靠弹簧使顶针板复位, 以免弹簧日后失效,行位(抽芯与顶针(丝筒相碰撞。

六、顶针动作:1、应考虑模具在任何场合顶针都能可靠的顶出产品, 并在合模前顶针不与模具的任何配件相干涉地复位。

2、顶出时产品不能有任何超出产品要求的变形, 迅速顶出痕迹不影响产品表面质量。

3、顶出应平衡很顺, 不可出现顶出倾斜现象及顶出有杂音的产生。

七、行位动作:1、滑块行位动作应顺滑, 保证产品不得有拉变形现象, 不可出现卡死动作,不均匀松动等现象。

2、大滑块滑动部位应开油槽3、在表面要求较高和壁厚较厚的铸件且有强度要求的产品, 滑块上应设有冷却水路。

4、当滑块滑动行程过长时, 必须在模座上增长导向, 通常滑动部位做到宽度的1.5倍左右为宜,抽芯时滑块在导向槽的部分,要有滑块滑动部位的 2/3在导向滑槽内。

5、斜导柱与导柱孔的配合间隙必须留有 0.2MM 以上,禁止非间隙配合。

6、斜导柱的角度小于滑块锲紧面 2度, 大滑块的锲尽紧块须伸入下模 15-20MM 以斜度面互锁反压。
