游标卡尺和螺旋测微器的使用(内有swf动画)

游标卡尺和螺旋测微器的使用(内有swf动画)


3、螺旋测微器的读数练习：
是否超过半刻 度？否。
40
35
固定刻度： 2 0 1 2 30
可动刻度： 34.4
读数L= 固定刻度 + 半刻度 + 可动刻度
L= 2 + 0.0 + 0.344 = 2.344 mm
3、螺旋测微器的读数练习： 是否超过半刻
度？不太清楚。
5 0
固定刻度： 0
可动刻度： 0.6 说明已经超过半 刻度线
主尺
2cm
3cm
0
10
游标尺
20
图甲
螺旋测微器的使用
1、螺旋测微器的构造：
A P T G
H
K K’
A、固定小砧 F
P、可动小砧
F 、U型框架 G、固定尺 H、可动尺 K、旋钮（又称微分筒）
K′微调
2、螺旋测微器的读数原理：
半刻度
可动刻度：50等分主尺 上的0.5毫米，每等分 为0.01毫米
0
1
0
5
10
精确度 为 0.1mm
10分度游标卡尺读数规则
主尺 0 1 2 3 4
0
主尺读数：4mm
游标尺读数： 3 ×0.1 mm =0.3mm
测量值= 主尺整毫米数 + N× 0.1mm
N指游标上第几 根线与主尺对齐
读数练习
0 1 2 3 4
0
10
测量值：20 mm + 6×0.1mm=20.6mm
0 固定刻度： 每刻度为1 毫米 0 1 2 45 40
可动刻度每转1周，可动小砧就沿轴线直进（或退） 0.5毫米，若旋转n个最小分度（包括估读分度）， 则l=0.01n毫米。 测量读数=固定刻度+半刻度+可动刻度（+估读位）
游标卡尺及螺旋测微器(千分尺)的使用演示

游标卡尺及螺旋测微器(千分尺)的使用演示


是否超过半刻 度？否。
40
35
固定刻度： 2 0 1 2 30
可动刻度： 34.4个格
读数L= 固定刻度 + 半刻度 + 可动刻度
L= 2 + 0.0 + 0.344 = 2.344 mm
6、螺旋测微器的读数练习： 是否超过半刻
度？不太清楚。
5 0
固定刻度： 0
0
45
可动刻度： 约0.6个格 说明已经超过半 刻度线
4、游标卡尺的读数方法（不估读）
3
主尺
cm
0
27
整的毫米数 （主尺）
7×0.1 +
游标
10
读数=
十分之几毫米 （游标）
当被测量的物体厚度为27.7mm(2.77cm)时，游 L= 27 0.7 =27.7mm 标上的第7根刻度线与主尺上刻度线相重合。
+
5、游标卡尺的读数练习：
2
主尺
cm
游标 0
15
读数=
整的毫米数 （主尺）
3×0.1 +
10
十分之几毫米 （游标）
L= 15 + 0.3 =15.3mm
5、游标卡尺的读数练习：
2
主尺
3
cm
游标 0
20
读数=
整的毫米数 （主尺）
0 +
10
十分之几毫米 （游标）
L= 20 + 0.0 =20.0mm
5、游标卡尺的读数练习：
11
主尺
12 cm
游标 0
L= 2 + 0.5 + 0.460 = 2.960 mm
6、螺旋测微器的读数练习：

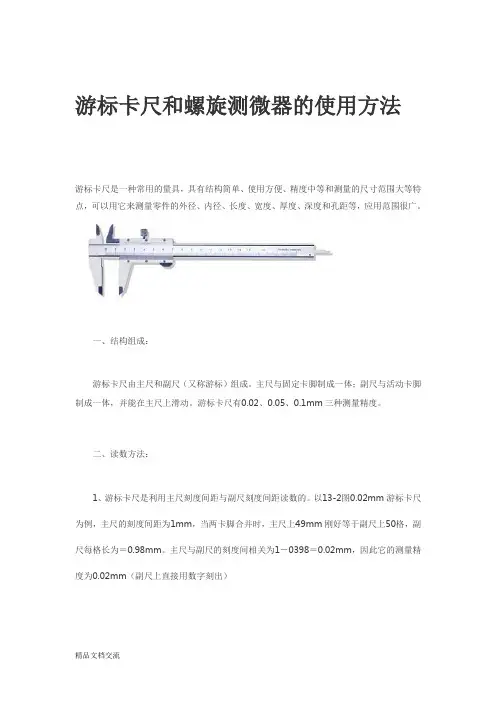

游标卡尺和螺旋测微器的使用方法

游标卡尺和螺旋测微器的使用方法

游标卡尺和螺旋测微器的使⽤⽅法游标卡尺和螺旋测微器的使⽤⽅法游标卡尺是⼀种常⽤的量具，具有结构简单、使⽤⽅便、精度中等和测量的尺⼨范围⼤等特点，可以⽤它来测量零件的外径、内径、长度、宽度、厚度、深度和孔距等，应⽤范围很⼴。

⼀、结构组成：游标卡尺由主尺和副尺（⼜称游标）组成。

主尺与固定卡脚制成⼀体；副尺与活动卡脚制成⼀体，并能在主尺上滑动。

游标卡尺有0.02、0.05、0.1mm三种测量精度。

⼆、读数⽅法：1、游标卡尺是利⽤主尺刻度间距与副尺刻度间距读数的。

以13-2图0.02mm游标卡尺为例，主尺的刻度间距为1mm，当两卡脚合并时，主尺上49mm刚好等于副尺上50格，副尺每格长为＝0.98mm。

主尺与副尺的刻度间相关为1－0398＝0.02mm，因此它的测量精度为0.02mm（副尺上直接⽤数字刻出）2、游标卡尺读数分为三个步骤，下⾯以图13-3所⽰0.02游标卡尺的某⼀状态为例进⾏说明。

3、在主尺上读出副尺零线以左的刻度，该值就是最后读数的整数部分。

图⽰33mm。

4、副尺上⼀定有⼀条与主尺的刻线对齐，在刻尺上读出该刻线距副尺的格数，将其与刻度间距0.02mm相乘，就得到最后读数的⼩数部分。

图⽰为0.24mm。

5、将所得到的整数和⼩数部分相加，就得到总尺⼨为33.24mm。

三、游标卡尺的使⽤⽅法：量具使⽤得是否合理，不但影响量具本⾝的精度，且直接影响零件尺⼨的测量精度，甚⾄发⽣质量事故，对国家造成不必要的损失。

所以，我们必须重视量具的正确使⽤，对测量技术精益求精，务使获得正确的测量结果，确保产品质量。

使⽤游标卡尺测量零件尺⼨时，必须注意下列⼏点：1、测量前应把卡尺揩⼲净，检查卡尺的两个测量⾯和测量刃⼝是否平直⽆损，把两个量⽖紧密贴合时，应⽆明显的间隙，同时游标和主尺的零位刻线要相互对准。

这个过程称为校对游标卡尺的零位。

2、移动尺框时，活动要⾃如，不应有过松或过紧，更不能有晃动现象。

⽤固定螺钉固定尺框时，卡尺的读数不应有所改变。

游标卡尺和螺旋测微器的使用

游标卡尺和螺旋测微器的使用


0
1
0
5
10
精确度 为 0.1mm
10分度游标卡尺读数规则
主尺 0 1 2 3 4
0
主尺读数：4mm
游标尺读数： 3 ×0.1 mm =0.3mm
测量值= 主尺整毫米数 + N× 0.1mm
N指游标上第 几根线与主 尺对齐
读数练习
0 1 2 3 4
0
10
测量值：20 mm + 6×0.1mm=20.6mm
4、螺旋测微器的调零判断：
5 0 0 45
没有调零， 读数偏大
5 0 0 45
没有调零， 读数偏小
5 0 0 45
调零准确
4、螺旋测微器的读数原理：
半刻度
可动刻度：50等分主尺 上的0.5毫米，每等分 为0.01毫米
0 固定刻度： 每刻度为1 毫米 45 0 1 2 40
可动刻度每转1周，可动小砧就沿轴线直进（或退）0.5毫 测量读数= 固定刻度+半刻度+可动刻度（ +估读位） 米，若旋转 n个最小分度（包括估读分度），则 l=0.01n 毫米。
0 45
可动刻度： 49.6 说明没有超过半 刻度线
读数L= 固定刻度 + 半刻度 + 可动刻度
L= 0 + 0 + 0.496 = 0.496 mm
7、请你读出下列测量结果：
1.604
15 10 0 1 5
答案：L= 1+ 0.5 + 0.104 = 1.604 mm
7、请你读出下列测量结果：
观察20分度和50分度的游标卡尺的主尺刻度与游 标刻度的区别，思考它们的精确度是多少？又如 何来读数呢？
游标卡尺与螺旋测微器的使用方法共51页文档

游标卡尺与螺旋测微器的使用方法共51页文档

游标卡尺与螺旋测微器的使用方法
36、如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 虑将神 灵揉进 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 温 37、纲纪废弃之日，便是暴政兴起之 时。— —威·皮 物特
38、若是没有公众舆论的支持，法律 是丝毫 没有力 量的。 ——菲 力普斯 39、一个判例造出另一个判例，它们 迅速累 聚，进 而变成 法律。 ——朱 尼厄斯
D
40、人类法律，事物有规律，这是不 容忽视 的。— —爱献 生
16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃
实验：游标卡尺和螺旋测微器

实验：游标卡尺和螺旋测微器


02 使用高精度仪器，定期校准和保养仪器。
03
提高操作人员的技能和经验，严格按照操 作规程进行测量。
04
在恒定的环境条件下进行测量，以减小环 境因素的影响。
培养实验操作能力和数据处理能力
实验操作能力
通过实验操作，学生能够熟练掌握游标卡尺和螺旋测微器的使用技巧和方法， 提高实验操作能力。
数据处理能力
游标卡尺精度高，测量范围广，适用于精密测量。
螺旋测微器的工作原理
螺旋测微器是一种测量长度、 深度、直径等的量具，也称为
千分尺。
螺旋测微器由测砧、测微螺 杆和读数装置组成，通过测 微螺杆的旋转移动与测砧的
相对位置来测量长度。
螺旋测微器精度高，测量范围 广，适用于高精度测量。
测量误差的产生及减小误差的方法
实验游标卡尺和螺旋 测微器
目录
CONTENTS
• 实验目的 • 实验原理 • 实验步骤 • 实验结果与讨论 • 实验总结
01 实验目的
掌握游标卡尺和螺旋测微器的使用方法
调整卡尺的零位，确保测 量准确。
打开卡尺，选择合适的量 程，放置被测物体。
游标卡尺的使用方法
01
03 02
掌握游标卡尺和螺旋测微器的使用方法
01
用卡尺的测量面轻轻接触被测物体表面，避免施加 压力。
02
读取测量结果，记录数据。
03
螺旋测微器的使用方法
掌握游标卡尺和螺旋测微器的使用方法
选择合适的测头，旋进测 微螺杆，将测头接触被测 物体。
用测微器的固定刻度读取 测量结果。
调整测微螺杆的刻度，使 测量读数在合适范围内。
旋转测微螺杆，读取微调 刻度，将测量结果精确到 小数点后一位。
游标卡尺和螺旋测微器的使用

游标卡尺和螺旋测微器的使用


4、游标卡尺的测量原理（以十分度为例）
0.6mm 当被测量的物体厚度为0.6mm时，游标上 的哪一根刻度线与主尺上刻度线相重合呢？
4、游标卡尺的测量原理（以十分度为例）
0
主尺
1 cm
0
游标 10
只有游标尺第6条刻度线与主尺上的刻度线重合， 其余的刻度线都与主尺上的刻度线不重合。
当被测量的物体厚度为0.6mm时，主尺上的哪一根 刻度线与游标上刻度线相重合呢？
0
1毫米
主尺
10毫米
1 cm
精确度
0.1mm
0.9毫米 0
9毫米游标
10
主尺上的最小分度是1毫米，游标上有10个等分
度，总长为主尺上的9毫米，则游标上每一个分度为
0.9毫米，主尺上一个刻度与游标上的一个刻度相差
0.1 mm 。
(2)游标尺为20分度
0
20毫米 1
主尺
cm 2
精确度
0
10 19毫米 游标 20 0.05mm
0
10
1205.35
L= 15 + 0.35 =15.35mm
50分度的游标卡尺的读数 道理和10分度、20分度的一样。 你能想出来吗？
50分度的应该 怎么读呢？
二、螺旋测微器 （又称为千分尺）
1（1）构造：
测微螺杆P 小砧A
（2）原理：
可动刻度H每转1周，测
微螺杆P就沿轴线前进（或
退）0.5毫米，可动刻度H上 的刻度为50等份，则螺旋测
深度尺用来测量物 体的深度 。
3、游标卡尺的分类：
主尺上
0 cm
的最小
分度是
1毫米
0
0.1mm
1
游标卡尺和螺旋测微器的使用方法

游标卡尺和螺旋测微器的使用方法

游标卡尺和螺旋测微器的使用方法游标卡尺是一种常用的量具，具有结构简单、使用方便、精度中等和测量的尺寸范围大等特点，可以用它来测量零件的外径、内径、长度、宽度、厚度、深度和孔距等，应用范围很广。

一、结构组成：游标卡尺由主尺和副尺（又称游标）组成。

主尺与固定卡脚制成一体；副尺与活动卡脚制成一体，并能在主尺上滑动。

游标卡尺有0.02、0.05、0.1mm三种测量精度。

二、读数方法：1、游标卡尺是利用主尺刻度间距与副尺刻度间距读数的。

以13-2图0.02mm游标卡尺为例，主尺的刻度间距为1mm，当两卡脚合并时，主尺上49mm刚好等于副尺上50格，副尺每格长为＝0.98mm。

主尺与副尺的刻度间相关为1－0398＝0.02mm，因此它的测量精度为0.02mm（副尺上直接用数字刻出）2、游标卡尺读数分为三个步骤，下面以图13-3所示0.02游标卡尺的某一状态为例进行说明。

3、在主尺上读出副尺零线以左的刻度，该值就是最后读数的整数部分。

图示33mm。

4、副尺上一定有一条与主尺的刻线对齐，在刻尺上读出该刻线距副尺的格数，将其与刻度间距0.02mm相乘，就得到最后读数的小数部分。

图示为0.24mm。

5、将所得到的整数和小数部分相加，就得到总尺寸为33.24mm。

三、游标卡尺的使用方法：量具使用得是否合理，不但影响量具本身的精度，且直接影响零件尺寸的测量精度，甚至发生质量事故，对国家造成不必要的损失。

所以，我们必须重视量具的正确使用，对测量技术精益求精，务使获得正确的测量结果，确保产品质量。

使用游标卡尺测量零件尺寸时，必须注意下列几点：1、测量前应把卡尺揩干净，检查卡尺的两个测量面和测量刃口是否平直无损，把两个量爪紧密贴合时，应无明显的间隙，同时游标和主尺的零位刻线要相互对准。

这个过程称为校对游标卡尺的零位。

2、移动尺框时，活动要自如，不应有过松或过紧，更不能有晃动现象。

用固定螺钉固定尺框时，卡尺的读数不应有所改变。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

主尺
2cm
3cm
0
10
游标尺
20
图甲
螺旋测微器的使用
1、螺旋测微器的构造：
A P T G
H
K K’
A、固定小砧 F
P、可动小砧
F 、U型框架 G、固定尺 H、可动尺 K、旋钮（又称微分筒）
K′微调
2、螺旋测微器的读数原理：
半刻度
可动刻度：50等分主尺 上的0.5毫米，每等分 为0.01毫米
45 0 1 2 40
读数L= 固定刻度 + 半刻度 + 可动刻度
L= 2 + 0.5 + 0.460 = 2.960 mm
3、螺旋测微器的读数练习：
是否超过半刻 度？是。
30 固定刻度： 1 25 0 1 20
可动刻度： 25.0
读数L= 固定刻度 + 半刻度 + 可动刻度
L= 1 + 0.5 + 0.250 = 1.750 mm
0 固定刻度： 每刻度为1 毫米 45 0 1 2 40
可动刻度每转1周，可动小砧就沿轴线直进（或退） 0.5毫米，若旋转n个最小分度（包括估读分度）， 则l=0.01n毫米。 测量读数=固定刻度+半刻度+可动刻度（+估读位）
3、螺旋测微器的读数方法： 是否超过半刻
度？是。
0
可动刻度： 46.0
固定刻度： 2
4、螺旋测微器使用注意事项：
a．转动保护旋钮K′不可太快，否则由于惯性 会使接触压力过大使被测物变形，造成测量 误差，更不可直接转动大旋钮去使测杆夹住 被测物，这样往往压力过大使测杆上的精密 螺纹变形，损伤量具。 b．被测物表面应光洁，不允许把测杆固定而 将被测物强行卡入或拉出，那会划伤测杆和 测砧的经过精密研磨的端面。 c．轻拿轻放，防止掉落摔坏。 d．用毕放回盒中，存放中测杆P和测砧A不 要接触，长期不用，要涂油防锈。
读数L= 固定刻度 + 半刻度 + 可动刻度
L= 0 + 0.5 + 0.006 = 0.506 mm
3、螺旋测微器的读数练习： 是否超过半刻
度？不太清楚。
5
0 固定刻度： 0
0 45
可动刻度： 49.6 说明没有超过半 刻度线
读数L= 固定刻度 + 半刻度 + 可动刻度
L= 0 + 0 + 0.496 = 0.496 mm
3、螺旋测微器的读数练习：
是否超过半刻 度？否。
40
35
固定刻度： 2 0 1 2 30
可动刻度： 34.4
读数L= 固定刻度 + 半刻度 + 可动刻度
L= 2 + 0.0 + 0.344 = 2.344 mm
3、螺旋测微器的读数练习： 是否超过半刻
度？不太清楚。
5
固定刻度： 0
0
45
可动刻度： 0.6 说明已经超过半 刻度线
3、请你读出下列测量结果：
1.604
15 10 0 1 5
答案：L= 1+ 0.5 + 0.104 = 1.604 mm
3、请你读出下列测量结果：
1.004
5 0 0 45
答案：L= 1+ 0 + 0.004 = 1.004 mm
3、请你读出下列测量结果：
0.905
45 40 0 35
答案：L= 0+ 0.5 + 0.405 = 0.905 mm
0
1
0
5
10
精确度 为 0.1mm
10分度游标卡尺读数规则
主尺 0 1 2 3 4
0
主尺读数：4mm
游标尺读数： 3 ×0.1 mm =0.3mm
测量值= 主尺整毫米数 + N× 0.1mm
N指游标上第几 根线与主尺对齐
读数练习
0 1 2 3 4
0
10
测量值：20 mm + 6×0.1mm=20.6mm
观察20分度和50分度的游标卡尺的主尺刻度与游 标刻度的区别，思考它们的精确度是多少？又如 何来读数呢？
0
1
2
3
0
10
20
20分度游标卡尺
精确度为 0.05
课堂实练
一同学用游标卡尺测一根金属管的深度时，游标卡尺 上的游标尺和主尺的相对位置如图甲所示，则这根金 属管的深度是 cm；． 1.055
1cm
实验：游标卡尺的测量及读数
• 新的测量工具——游标卡尺
游标卡尺的构造 内测量爪 紧固螺钉 深度尺
游标尺
主尺
外测量爪
请同学们观察10分度的游标卡尺说出主尺和游标尺的 刻度数的区别
0
1
0
5
10
10分度游标卡尺
[思考]：当被测量的物体厚度为0.1mm时，游 发散思维： 若被测量的物体厚度为0.2mm，游 标上的哪一根刻度线与主尺上刻度线相对齐呢？ 标上的哪一根刻度线又与主尺上刻度线相对 齐呢？
