端子接线图设计

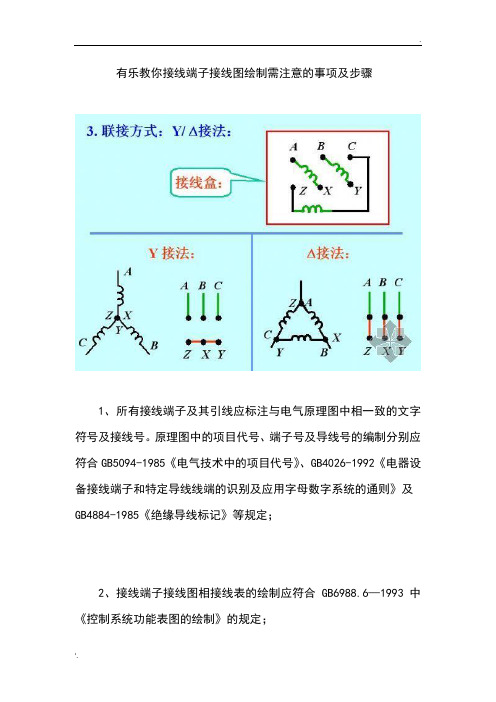

有乐教你接线端子接线图绘制需注意的事项及步骤
1、所有接线端子及其引线应标注与电气原理图中相一致的文字符号及接线号。

原理图中的项目代号、端子号及导线号的编制分别应符合GB5094-1985《电气技术中的项目代号》、GB4026-1992《电器设备接线端子和特定导线线端的识别及应用字母数字系统的通则》及GB4884-1985《绝缘导线标记》等规定；
2、接线端子接线图相接线表的绘制应符合GB6988.6—1993中《控制系统功能表图的绘制》的规定；
3、与电气原理图不同，在接线端子接线图中同一接线端子的各个部分(触头、线圈等)必须画在一起；
4、接线端子接线图一律采用细线条绘制。

走线方式分板前走线及板后走线两种，一般采用板前走线，对于简单电气控制部件，接线端子数量较少，接线关系又不复杂的，可直接画出元件间的连线；对于复杂部件，接线端子数量多，接线较复杂的情况，一般是采用走线槽，只要在各接线端子上标出接线号，不必画出各元件间连线；
5、接线端子接线图中应标出配线用的各种导线的型号、规格、截面积及颜色要求等；
6、部件与外电路连接时，大截面导线进出线宜采用连接器连接，其它应经接线端子排连接。

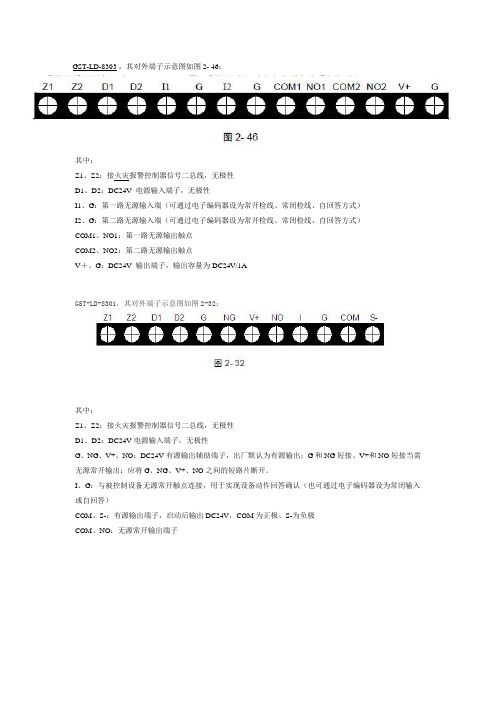

其中：
Z1、Z2：接火灾报警控制器信号二总线，无极性
D1、D2：DC24V 电源输入端子，无极性
I1、G：第一路无源输入端（可通过电子编码器设为常开检线、常闭检线、自回答方式）
I2、G：第二路无源输入端（可通过电子编码器设为常开检线、常闭检线、自回答方式）
COM1、NO1：第一路无源输出触点
COM2、NO2：第二路无源输出触点
V＋、G：DC24V 输出端子，输出容量为DC24V/1A
GST-LD-8301，其对外端子示意图如图2-32：
其中：
Z1、Z2：接火灾报警控制器信号二总线，无极性
D1、D2：DC24V电源输入端子，无极性
G、NG、V+、NO：DC24V有源输出辅助端子，出厂默认为有源输出：G和NG短接、V+和NO短接当需无源常开输出：应将G、NG、V+、NO之间的短路片断开。

I、G：与被控制设备无源常开触点连接，用于实现设备动作回答确认（也可通过电子编码器设为常闭输入或自回答）
COM、S-：有源输出端子，启动后输出DC24V，COM为正极、S-为负极
COM、NO：无源常开输出端子。

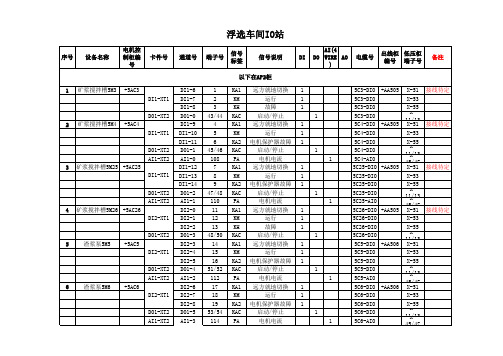

位号描述位号线号线号位号7#发酵罐罐顶压力PI2107PI2107+－11－PI2101+PI2101PI2107-－22－PI2101-8#发酵罐罐顶压力PI2108PI2108+－33－PI2102+PI2102PI2108-－44－PI2102-9#发酵罐罐顶压力PI2109PI2109+－55－PI2103+PI2103PI2109-－66－PI2103-－77－－88－10#发酵罐罐顶压力PI2110PI2110+－99－PI2104+PI2104PI2110-－1010－PI2104-11#发酵罐罐顶压力PI2111PI2111+－1111－PI2105+PI2105PI2111-－1212－PI2105-12#发酵罐罐顶压力PI2112PI2112+－1313－PI2106+PI2106PI2112-－1414－PI2106-－1515－－1616－1#清酒罐罐顶压力PI2201PI2201+－11－PI2113+PI2113PI2201-－22－PI2113-2#清酒罐罐顶压力PI2202PI2202+－33－AI06000201+AI06000201PI2202-－44－AI06000201-3#清酒罐罐顶压力PI2203PI2203+－55－AI06000202+AI06000202PI2203-－66－AI06000202-－77－－88－4#清酒罐罐顶压力PI2204PI2204+－99－AI06000203+AI06000203PI2204-－1010－AI06000203-5#清酒罐罐顶压力PI2205PI2205+－1111－AI06000204+AI06000204PI2205-－1212－AI06000204-脱氧水罐罐顶压力PI2206PI2206+－1313－AI06000205+AI06000205PI2206-－1414－AI06000205-－1515－－1616－去包装清酒泵出口压力PI2207PI2207+－11－LI2201+LI2201PI2207-－22－LI2201-脱氧水泵出口压力PI2208PI2208+－33－LI2202+LI2202PI2208-－44－LI2202-备用PI2209PI2209+－55－LI2203+LI2203PI2209-－66－LI2203-－77－－88－备用PI2210PI2210+－99－LI2204+LI2204PI2210-－1010－LI2204-备用PI2211PI2211+－1111－LI2205+LI2205PI2211-－1212－LI2205-备用PI2212PI2212+－1313－LI2206+LI2206PI2212-－1414－LI2206-－1515－－1616－滤前热碱罐液位1LI2301LI2301+－11－PI2301+PI2301LI2301-－22－PI2301-滤前热碱罐液位2LI2302LI2302+－33－PI2302+PI2302LI2302-－44－PI2302-滤前冷碱罐液位LI2303LI2303+－55－PI2303+PI2303LI2303-－66－PI2303-－77－－88－滤前冷酸罐液位LI2304LI2304+－99－PI2304+PI2304LI2304-－1010－PI2304-滤前回收水罐液位LI2305LI2305+－1111－PI2305+PI2305LI2305-－1212－PI2305-滤后冷水罐液位LI2306LI2306+－1313－PI2306+PI2306LI2306-－1414－PI2306-－1515－－1616－阶段 专业自控图号INST.310-001第 1 页 共 8 页审核黄燕荣发酵DCS系统端子接线图(SC1机柜1号机笼)日期2010/7/23合同号20100112-8401施工版设计傅军军重庆啤酒安徽亳州有限责任公司校核阙开焱新建年产20万千升糖化间、发酵间、公用工程间自控工程备用浙江中控技术股份有限公司滤后冷CIP泵出口压力滤后热CIP泵出口压力17X P 313X P 3136滤前冷CIP泵出口压力滤前热CIP泵出口压力1滤前热CIP泵出口压力2脱氧水罐液位4#清酒罐液位5#清酒罐液位5X P 313X P 31341#清酒罐液位2#清酒罐液位3#清酒罐液位备用备用备用备用3X P 313X P 3132发酵去过滤泵出口压力备用5#发酵罐罐顶压力6#发酵罐罐顶压力3#发酵罐罐顶压力4#发酵罐罐顶压力端子号-地址-卡件型号卡件型号-地址-端子号位号描述1X P 313X P 3131#发酵罐罐顶压力2#发酵罐罐顶压力位号描述位号线号线号位号发酵去过滤出酒流量FI2201FI2201-－11－LI2307+LI2307FI2201+－22－LI2307-酵母回收流量FI2202FI2202-－33－LI2308+LI2308FI2202+－44－LI2308-CIP供流量检测FI2301FI2301-－55－LI2309+LI2309FI2301+－66－LI2309-－77－－88－过滤前CIP流量FI2302FI2302-－99－LI2310+LI2310FI2302+－1010－LI2310-酵母系统CIP流量FI2303FI2303-－1111－LI2311+LI2311FI2303+－1212－LI2311-过滤后CIP流量FI2304FI2304-－1313－AI06000805+AI06000805FI2304+－1414－AI06000805-－1515－－1616－－11－FI2305-FI2305－22－FI2305+－33－AI2301-AI2301－44－AI2301+－55－AI2302-AI2302－66－AI2302+－77－－88－－99－AI2303-AI2303－1010－AI2303+－1111－AI2304-AI2304－1212－AI2304+－1313－AI2305-AI2305－1414－AI2305+－1515－－1616－过滤前CIP泵变频SV2109SV2109+－11－SV2101+SV2101SV2109-－22－SV2101-酵母系统CIP泵变频SV2110SV2110+－33－SV2104+SV2104SV2110-－44－SV2104-过滤后CIP泵变频SV2111SV2111+－55－SV2107+SV2107SV2111-－66－SV2107-清酒罐包装线CIP泵SV2112SV2112+－77－SV2108+SV2108SV2112-－88－SV2108-－99－－1010－－1111－－1212－－1313－－1414－－1515－－1616－备用AO06001500AO06001500+－11－TV2101+TV2101AO06001500-－22－TV2101-备用AO06001501AO06001501+－33－TV2102+TV2102AO06001501-－44－TV2102-备用AO06001502AO06001502+－55－TV2103+TV2103AO06001502-－66－TV2103-备用AO06001503AO06001503+－77－AO06001403+AO06001403AO06001503-－88－AO06001403-－99－－1010－－1111－－1212－－1313－－1414－－1515－－1616－阶段施工版专业自控图号INST.310-001第 2 页 共 8 页校核阙开焱新建年产20万千升糖化间、发酵间、公用工程间自控工程审核黄燕荣发酵DCS系统端子接线图(SC1机柜1号机笼)日期2010/7/23合同号20100112-8401浙江中控技术股份有限公司设计傅军军重庆啤酒安徽亳州有限责任公司滤后CIP加热蒸汽调节备用15X P 322X P 32214滤前CIP加热蒸汽调节1滤前CIP加热蒸汽调节2去包装清酒泵变频脱氧水泵变频CIP供泵变频13X P 322X P 32212发酵去过滤出酒泵变频滤前热CIP回电导率2滤后冷CIP回电导率滤后热CIP回电导率滤前冷CIP回电导率滤前热CIP回电导率1备用11X P 31310清酒罐包装线CIP流量滤前冷酸罐液位室外液碱罐液位9X P 313X P 3138滤后热水罐液位滤后热碱罐液位滤前冷碱罐液位端子号-地址-卡件型号卡件型号-地址-端子号位号描述位号描述位号线号线号位号2#发酵罐中部温度TI2102BTI2102BA －11－TI2101AA TI2101A TI2102BB －22－TI2101AB TI2102BC －33－TI2101AC －44－2#发酵罐下部温度TI2102CTI2102CA －55－TI2101BA TI2101B TI2102CB －66－TI2101BB TI2102CC －77－TI2101BC －88－3#发酵罐上部温度TI2103ATI2103AA －99－TI2101CA TI2101C TI2103AB －1010－TI2101CB TI2103AC －1111－TI2101CC －1212－3#发酵罐中部温度TI2103BTI2103BA －1313－TI2102AA TI2102A TI2103BB－1414－TI2102AB TI2103BC－1515－TI2102AC －1616－5#发酵罐上部温度TI2105ATI2105AA－11－TI2103CA TI2103C TI2105AB －22－TI2103CB TI2105AC －33－TI2103CC －44－5#发酵罐中部温度TI2105BTI2105BA －55－TI2104AA TI2104A TI2105BB －66－TI2104AB TI2105BC －77－TI2104AC －88－5#发酵罐下部温度TI2105CTI2105CA －99－TI2104BA TI2104B TI2105CB －1010－TI2104BB TI2105CC －1111－TI2104BC －1212－6#发酵罐上部温度TI2106ATI2106AA －1313－TI2104CA TI2104C TI2106AB－1414－TI2104CB TI2106AC－1515－TI2104CC －1616－7#发酵罐下部温度TI2107CTI2107CA －11－TI2106BA TI2106B TI2107CB －22－TI2106BB TI2107CC －33－TI2106BC －44－8#发酵罐上部温度TI2108ATI2108AA －55－TI2106CA TI2106C TI2108AB －66－TI2106CB TI2108AC －77－TI2106CC －88－8#发酵罐中部温度TI2108BTI2108BA －99－TI2107AA TI2107A TI2108BB －1010－TI2107AB TI2108BC －1111－TI2107AC －1212－8#发酵罐下部温度TI2108CTI2108CA －1313－TI2107BA TI2107B TI2108CB－1414－TI2107BB TI2108CC－1515－TI2107BC －1616－10#发酵罐中部温度TI2110BTI2110BA －11－TI2109AA TI2109A TI2110BB －22－TI2109AB TI2110BC －33－TI2109AC －44－10#发酵罐下部温度TI2110CTI2110CA －55－TI2109BA TI2109B TI2110CB －66－TI2109BB TI2110CC －77－TI2109BC －88－11#发酵罐上部温度TI2111ATI2111AA －99－TI2109CA TI2109C TI2111AB －1010－TI2109CB TI2111AC －1111－TI2109CC －1212－11#发酵罐中部温度TI2111BTI2111BA －1313－TI2110AA TI2110A TI2111BB －1414－TI2110AB TI2111BC－1515－TI2110AC－1616－阶段 专业自控图号INST.310-001第 3 页 共 8 页审核黄燕荣发酵DCS系统端子接线图(SC1机柜2号机笼)日期2010/7/23合同号20100112-8401施工版设计傅军军重庆啤酒安徽亳州有限责任公司校核阙开焱新建年产20万千升糖化间、发酵间、公用工程间自控工程10#发酵罐上部温度浙江中控技术股份有限公司9#发酵罐下部温度7X P 316X P 31669#发酵罐上部温度9#发酵罐中部温度7#发酵罐中部温度7#发酵罐上部温度5X P 316X P 31646#发酵罐中部温度6#发酵罐下部温度4#发酵罐下部温度4#发酵罐上部温度4#发酵罐中部温度3X P 316X P 31623#发酵罐下部温度2#发酵罐上部温度1#发酵罐中部温度1#发酵罐下部温度端子号-地址-卡件型号卡件型号-地址-端子号位号描述1X P 316X P 3161#发酵罐上部温度位号描述位号线号线号位号1#清酒罐温度TI2201TI2201A －11－TI2111CA TI2111C TI2201B －22－TI2111CB TI2201C －33－TI2111CC －44－2#清酒罐温度TI2202TI2202A －55－TI2112AA TI2112A TI2202B －66－TI2112AB TI2202C －77－TI2112AC －88－3#清酒罐温度TI2203TI2203A －99－TI2112BA TI2112B TI2203B －1010－TI2112BB TI2203C －1111－TI2112BC －1212－4#清酒罐温度TI2204TI2204A －1313－TI2112CA TI2112C TI2204B－1414－TI2112CB TI2204C－1515－TI2112CC －1616－滤前热碱温度1TI2301TI2301A－11－TI2205A TI2205TI2301B －22－TI2205B TI2301C －33－TI2205C －44－滤前热碱温度2TI2302TI2302A －55－TI2206A TI2206TI2302B －66－TI2206B TI2302C －77－TI2206C －88－滤后热碱温度TI2303TI2303A －99－AI06021002A AI06021002TI2303B －1010－AI06021002B TI2303C －1111－AI06021002C －1212－滤后热水罐TI2304TI2304A －1313－AI06021003A AI06021003TI2304B－1414－AI06021003B TI2304C－1515－AI06021003C －1616－滤前热CIP回流温度1TI2309TI2309A －11－TI2305A TI2305TI2309B －22－TI2305B TI2309C －33－TI2305C －44－滤前热CIP回流温度2TI2310TI2310A －55－TI2306A TI2306TI2310B －66－TI2306B TI2310C －77－TI2306C －88－滤后冷CIP回流温度TI2311TI2311A －99－TI2307A TI2307TI2311B －1010－TI2307B TI2311C －1111－TI2307C －1212－滤后热CIP回流温度TI2312TI2312A －1313－TI2308A TI2308TI2312B－1414－TI2308B TI2312C－1515－TI2308C －1616－备用AI06021500AI06021500A －11－AI06021400A AI06021400AI06021500B －22－AI06021400B AI06021500C －33－AI06021400C －44－备用AI06021501AI06021501A －55－AI06021401A AI06021401AI06021501B －66－AI06021401B AI06021501C －77－AI06021401C －88－备用AI06021502AI06021502A －99－AI06021402A AI06021402AI06021502B －1010－AI06021402B AI06021502C －1111－AI06021402C －1212－备用AI06021503AI06021503A －1313－AI06021403A AI06021403AI06021503B －1414－AI06021403B AI06021503C－1515－AI06021403C－1616－阶段施工版专业自控图号INST.310-001第 4 页 共 8 页校核阙开焱新建年产20万千升糖化间、发酵间、公用工程间自控工程审核黄燕荣发酵DCS系统端子接线图(SC1机柜2号机笼)日期2010/7/23合同号20100112-8401浙江中控技术股份有限公司设计傅军军重庆啤酒安徽亳州有限责任公司备用备用备用15X P 316X P 31614备用滤后CIP加热温度滤前冷CIP回流温度滤前CIP加热温度213X P 316X P 31612滤前CIP加热温度1备用备用脱氧水罐温度12#发酵罐下部温度11X P 316X P 316105#清酒罐温度12#发酵罐中部温度9X P 316X P 316811#发酵罐下部温度12#发酵罐上部温度端子号-地址-卡件型号卡件型号-地址-端子号位号描述位号描述位号线号线号位号－11－－22－－33－－44－－55－－66－－77－－88－－99－－1010－－1111－－1212－－1313－－1414－－1515－－1616－－11－－22－－33－－44－－55－－66－－77－－88－－99－－1010－－1111－－1212－－1313－－1414－－1515－－1616－－11－－22－－33－－44－－55－－66－－77－－88－－99－－1010－－1111－－1212－－1313－－1414－－1515－－1616－－11－－22－－33－－44－－55－－66－－77－－88－－99－－1010－－1111－－1212－－1313－－1414－－1515－－1616－阶段 专业自控图号INST.310-001第 5 页 共 8 页审核黄燕荣发酵DCS系统端子接线图(SC1机柜3号机笼)日期2010/7/23合同号20100112-8401施工版设计傅军军重庆啤酒安徽亳州有限责任公司校核阙开焱新建年产20万千升糖化间、发酵间、公用工程间自控工程浙江中控技术股份有限公司7X P 362X P 36265X P 362X P 36243X P 362X P 3622端子号-地址-卡件型号卡件型号-地址-端子号位号描述1X P 362X P 362位号描述位号线号线号位号－11－－22－－33－－44－－55－－66－－77－－88－－99－－1010－－1111－－1212－－1313－－1414－－1515－－1616－－11－－22－－33－－44－－55－－66－－77－－88－－99－－1010－－1111－－1212－－1313－－1414－－1515－－1616－－11－－22－－33－－44－－55－－66－－77－－88－－99－－1010－－1111－－1212－－1313－－1414－－1515－－1616－－11－－22－－33－－44－－55－－66－－77－－88－－99－－1010－－1111－－1212－－1313－－1414－－1515－－1616－阶段施工版专业自控图号INST.310-001第 6 页 共 8 页校核阙开焱新建年产20万千升糖化间、发酵间、公用工程间自控工程审核黄燕荣发酵DCS系统端子接线图(SC1机柜3号机笼)日期2010/7/23合同号20100112-8401浙江中控技术股份有限公司设计傅军军重庆啤酒安徽亳州有限责任公司15X P 362X P 3621413X P 362X P 3621211X P 362X P 362109X P 362X P 3628端子号-地址-卡件型号卡件型号-地址-端子号位号描述位号描述位号线号线号位号－11－－22－－33－－44－－55－－66－－77－－88－－99－－1010－－1111－－1212－－1313－－1414－－1515－－1616－－11－－22－－33－－44－－55－－66－－77－－88－－99－－1010－－1111－－1212－－1313－－1414－－1515－－1616－－11－－22－－33－－44－－55－－66－－77－－88－－99－－1010－－1111－－1212－－1313－－1414－－1515－－1616－－11－－22－－33－－44－－55－－66－－77－－88－－99－－1010－－1111－－1212－－1313－－1414－－1515－－1616－阶段 专业自控图号INST.310-001第 7 页 共 8 页审核黄燕荣发酵DCS系统端子接线图(SC1机柜4号机笼)日期2010/7/23合同号20100112-8401施工版设计傅军军重庆啤酒安徽亳州有限责任公司校核阙开焱新建年产20万千升糖化间、发酵间、公用工程间自控工程浙江中控技术股份有限公司7X P 362X P 36265X P 362X P 36243X P 362X P 3622端子号-地址-卡件型号卡件型号-地址-端子号位号描述1X P 362X P 362位号描述位号线号线号位号－11－－22－－33－－44－－55－－66－－77－－88－－99－－1010－－1111－－1212－－1313－－1414－－1515－－1616－－11－－22－－33－－44－－55－－66－－77－－88－－99－－1010－－1111－－1212－－1313－－1414－－1515－－1616－－11－－22－－33－－44－－55－－66－－77－－88－－99－－1010－－1111－－1212－－1313－－1414－－1515－－1616－－11－－22－－33－－44－－55－－66－－77－－88－－99－－1010－－1111－－1212－－1313－－1414－－1515－－1616－阶段施工版专业自控图号INST.310-001第 8 页 共 8 页校核阙开焱新建年产20万千升糖化间、发酵间、公用工程间自控工程审核黄燕荣发酵DCS系统端子接线图(SC1机柜4号机笼)日期2010/7/23合同号20100112-8401浙江中控技术股份有限公司设计傅军军重庆啤酒安徽亳州有限责任公司15X P 3621413X P 362X P 3621211X P 362X P 362109X P 362X P 3628端子号-地址-卡件型号卡件型号-地址-端子号位号描述。

就地仪表位号线号DCS 位号PT101+A321PT101-B PT102+C 321321PT102-D PT103+E 321321PT103-F PT105+G 321321PT105-H LK105-PT101+A 321PT101-B PT102+C 321321PT102-D PT103+E 321321PT103-F PT105+G 321321PT105-H FT101b+A 321FT101b-B FT103b+C 321321FT103b-D PT118a+E 321321PT118a-F PT118b+G 321321PT118b-H FT101b+A 321FT101b-B FT103b+C 321321FT103b-D PT118a+E 321321PT118a-F PT118b+G 321321PT118b-H LT101b+A 321LT101b-B PT301b+C 321321PT301b-D LT301+E 321321LT301-F PT311+G 321321PT311-H LT101b+A 321LT101b-B PT301b+C 321321PT301b-D LT301+E 321321LT301-F PT311+G 321321PT311-H PT120a+A 321PT120a-B PT120b+C 321321PT120b-D PT111a+E 321321PT111a-F PT111b+G 321321PT111b-H FT102a+A 321FT102a-B FT102b+C 321321FT102b-D FT101a+E 321321FT101a-F FT103a+G 321321FT103a-H 工程名称JP3J2J3J4J2SP313PT111b JP2PT111b J3FT102a FT101a FT102b JP3JP4主蒸汽流量床位右床位左35t 循环流化床浙江浙大中控技术有限公司主项名称郑州锅炉FT103aJP1JP2PT101JP3SP313J3PT102JP2JP4J2J2J4DCS 端子排卡件型号及拨号0001JP4J2JP2LT101b04LT301PT311描述给水调节阀前压力PT101PT102给水调节阀后压力汽包压力汽包水位LT301PT301b 除氧器压力除氧器水位LT101b 03PT118a PT301b FT101bPT311给水母管压力主蒸汽流量减温水流量减温水流量炉膛差压右炉膛差压左引风左负压引风右负压主给水流量JP1审 核JP1JP4SP313PT111a FT102a FT102bFT101a FT103a07J4设 计JP3SP313J2J3JP3J4第 1 页 共 6页SP313JP406PT120a JP305SP313PT120b LT101b PT301bLT301J2J3J4JP1PT111a JP4JP2PT120bPT120a PT311JP1PT118b SP313SP313FT101b FT103b J4PT102PT105（第1机柜 第1机笼）DCS 端子接线图J4JP1J3JP2JP2J2JP1JP3JP4J3主蒸汽压力PT105主给水流量FT101b FT103b FT103bPT118b 02PT118a PT118a PT118bPT103PT103PT103PT105PT101J3版 次J4JP1JP2JP3JP4V2就地仪表位号线号DCS 位号LT101a+A321LT101a-B PT301a+C 321321PT301a-D E 321321F G 321321H PT107a+A 321PT107a-B PT107b+C 321321PT107b-D PT107c+E 321321PT107c-F PT107d+G 321321PT107d-H TE105-1+A TE105-1-B TE105-2+C TE105-2-D TE102+E TE102-F G H TE105-1+A TE105-1-B TE105-2+C TE105-2-D TE102+E TE102-F G H TE101-1+A TE101-1-B TE101-2+C TE101-2-D TE101-3+E TE101-3-F TE101-4+G TE101-4-H TE101-5+A TE101-5-B TE101-6+C TE101-6-D TE104-1+E TE104-1-F TE104-2+G TE104-2-H TE104-3+A TE104-3-B TE104-4+C TE104-4-D TE104-5+E TE104-5-F TE104-6+G TE104-6-H TE104-7+A TE104-7-B TE104-8+C TE104-8-D TE107-1+E TE107-1-F TE107-2+G TE107-2-H 工程名称右沸腾床温下V2过热器出口汽温TE105-2主蒸汽温度TE102稀相层上部压力PT107d 减温器出口汽温TE105-1JP2J4汽包水位LT101a 除氧器压力PT301a版 次审 核卡件型号及拨号TE104-8主项名称35t 循环流化床第 2页 共 6页设 计浙江浙大中控技术有限公司郑州锅炉旋风筒出口温度TE107-1悬浮段温度TE107-2空预器右前烟温TE104-8TE104-4TE104-4空预器左前烟温TE104-7TE104-7省煤器左前烟温TE104-5TE104-514省煤器右前烟温TE104-6TE104-6低温过热器右前烟温高温过热器右前烟温TE104-2TE104-2低温过热器左前烟温TE104-3TE104-3J2 3 2 1高温过热器左前烟温TE104-1TE104-113右沸腾床温中TE101-5TE101-5TE101-6TE101-6SP314右沸腾床温上TE101-4TE101-4左沸腾床温上TE101-1TE101-1SP314J23 2 112左沸腾床温下TE101-3TE101-3左沸腾床温中TE101-2TE101-211SP314TE105-2TE105-2J2主蒸汽温度TE102TE102减温器出口汽温TE105-1TE105-1过热器出口汽温 3 2 1SP314J23 2 109J3SP313J2JP3JP4JP1PT107c 密相层下部压力PT107a 密相层中部压力PT107bPT107b PT107a PT107d 密相层上部压力PT107c 08J3JP1JP2LT101a JP3J2J4PT301aSP313JP4DCS 端子排描述DCS 端子接线图（第1机柜 第1机笼）TE107-1TE107-215J2TE105-1TE105-210TE102J2 3 2 1SP3143 2 1SP314（第1机柜第1机笼）主项名称35t循环流化床第 2页共 6页TE103-1(a)ATE103-1(b)B TE103-1(c)C D TE103-2(a)E TE103-2(b)F TE103-2(c)G H TE103-3(a)A TE103-3(b)B TE103-3(c)C D TE103-4(a)E TE103-4(b)F TE103-4(c)G H TE106-1(a)A TE106-1(b)B TE106-1(c)C D TE106-2(a)E TE106-2(b)F TE106-2(c)G H TE106-3(a)A TE106-3(b)B TE106-3(c)C D TE106-4(a)E TE106-4(b)F TE106-4(c)G H TE106-5(a)A TE106-5(b)B TE106-5(c)C D TE106-6(a)E TE106-6(b)F TE106-6(c)G H TE106-7(a)A TE106-7(b)B TE106-7(c)C D TE106-8(a)E TE106-8(b)F TE106-8(c)G H TE302-1(a)A TE302-1(b)B TE302-1(c)C D E F G H A B C D E F G H 工程名称主项名称SP0000706SP316TE103-4TE103-4松动风温度TE103-2空预器进口风温度TE103-3空预器出口风温度 3 2 100TE103-1SP316给水温度TE103-1空预器后右烟温炉膛出口右烟温J23 2 1浙江浙大中控技术有限公司TE103-2TE106-1TE106-2SP316炉膛出口左烟温TE106-604空预器后左烟温 3 2 1J201TE103-3SP316SP316J23 2 1J23 2 1SP3163 2 1J205TE106-7TE106-7TE106-8风室左风温风室右风温TE106-8TE106-4除尘器后左烟温除尘器后右烟温TE106-4TE106-5SP316J23 2 103TE106-3TE106-5DCS 端子接线图TE106-302TE106-1TE106-2设计审核版次第3页 共6页V（第1机柜 第2机笼）郑州锅炉35t 循环流化床TE106-6J2TE302-1除氧器温度TE302-1LK102AM+ALK102AM-B PK302AM+C PK302AM-D TK102AM+E TK102AM-F G H A B C D PK909b+E PK909b-F PK911b+G PK911b-H LK102+A LK102-B TK102+C TK102-D PK302+E PK302-F PV106+G PV106-H LK102+A LK102-B TK102+C TK102-D PK302+E PK302-F PV106+G PV106-H PV302+A PV302-B PV103+C PV103-D PV104+E PV104-F G H PV302+A PV302-B PV103+C PV103-D PV104+E PV104-F G H A B C D E F G H A B C D E F G H 工程名称主项名称郑州锅炉（第1机柜 第2机笼）版次V35t 循环流化床第4页 共6页设计浙江浙大中控技术有限公司审核DCS 端子接线图SP00015SP32214SP00013PV302PV103PV104南风控制PV104SP322PK302除氧器水位控制12炉膛副压控制PV302PV103PV104PV103SP322LK102TK102PK30211LK102TK10210PV106PK3020908PK911b SP331 DIPK909b SP322TK102AMLK102AM 给水泵电机故障PK909b PK302AM 主汽温调节手自动TK102AM除氧器压力调节手自动LK102AM PK302AMSP331 DO除氧器压力调节北风控制LK102TK102PK302水位调节手自动给水母管压力低PK911b 水位调节主汽温度调节PV106PV302PT107e+A321PT107e-B PT108a+C 321321PT108a-D PT108b+E 321321PT108b-F PT109a+G 321321PT109a-H PT109b+A 321PT109b-B PT109c+C 321321PT109c-D PT109d+E 321321PT109d-F PT109e+G 321321PT109e-H PT110a+A 321PT110a-B PT110b+C 321321PT110b-D PT110c+E 321321PT110c-F PT110d+G 321321PT110d-H PT110e+A 321PT110e-B PT110f+C 321321PT110f-D PT110g+E 321321PT110g-F PT110h+G 321321PT110h-H PT110i+A 321PT110i-B PT110j+C 321321PT110j-D PT113+E 321321PT113-F PT306+G 321321PT306-H PT309+A 321PT309-B C 321321D AI102-E 321321AI102+F AI103-G 321321AI103+H WE101-A 321WE101+B WE102-C 321321WE102+D WE103-E 321321WE103+F WE104-G 321321WE104+H WE105-A 321WE105+B WE106-C 321321WE106+D AI101-E 321321AI101+F G 321321H 工程名称郑州锅炉（第1机柜 第3机笼）版 次V2主项名称35t 循环流化床第 5 页 共 6页DCS 端子接线图设 计浙江浙大中控技术有限公司审 核JP4烟道氧量AI101AI101JP31#给水泵电机电流2#给水泵电机电流WE106WE106J3JP1JP2SP313J2J4JP3JP4JP4引风机电流WE10106WE1012#给煤机电流WE104WE104PT110jJ3J4JP2锅炉出口氧量AI102AI102母管压力1#给水泵出口压力PT113PT113JP1PT306PT306JP3JP3JP4SP313J2炉膛出口右烟压PT110j 炉膛出口左烟压PT110i 04PT110i PT110f空预器后左烟压PT110g PT110g PT110f PT110h PT110h JP1JP2PT110d PT110d JP3JP4PT110c SP313J2低温过热器前右烟压PT110b PT110a PT110bJ3J4PT110c JP1风室右风压PT109e PT109e JP3省煤器前右烟压低温过热器前左烟压PT110a 02省煤器前左烟压松动风压PT109c PT109c J301SP313空预器出口风压风室左风压PT109d PT109d 旋风筒进口压力PT107e PT107eSP313J2旋风筒出口压力PT108a 1#给煤机电流WE103WE103WE10507WE105锅炉给水溶解氧量JP1JP2送风机电流WE102WE102AI103AI103J4JP1JP2SP313J2J3J4JP3JP42#给水泵出口压力PT30905PT309SP313J2J3J3J4JP1空预器后右烟压SP313J2JP2空预器前左烟压PT110e 03PT110e 空预器前右烟压J4JP2JP4J2J3J400PT108a JP1JP2JP3JP4旋风筒出口压力PT108b PT108b 空预器进口风压PT109a PT109a PT109b PT109b就地仪表位号线号DCS 位号AB C D E F G H A B C D E F G H A B C D E F G H A B C D E F G H A B C D E F G H A B C D E F G H A B C D E F G H A B C D E F G H 工程名称主项名称35t 循环流化床第 6页 共 6页郑州锅炉（第1机柜 第3机笼）版 次V2DCS 端子接线图设 计浙江浙大中控技术有限公司审 核SP00015SP00014131109描述DCS 端子排卡件型号及拨号SP000SP000SP000SP00012SP0001008SP0001 页共2页共2页共 6页第3页第4页5 页共6页共。

安卓手机usb充电器接线图
找了一条旧的usb原装线，剪掉不用的头，将购入的线的micro头剪下来，去的只剩头，露出尾部的焊接点，共5个点，一面两个，一面三个焊接点，将三个点的那面朝上，右边的点接红线，中间的点接绿线，左边的接黑线。

下面两个点，左面的接白线，右面的不接线。

千万不能接错。

接好后用防水胶布包好，连机测试，可充电也可数据连接，大功告成！
3.micro USB接头有5个接线端子，一面是3个，另一面是2个。

有3个接线端子的一面，接接线顺序（从左到右排列）是黑、绿、红线，（不同的接头可能顺序会不一样，请实测）有两个接线端子的一面只接了一根白线，另一个端子（ID端子）空着
另找一根导线将空着的端子（ID端子）与黑色线的端子（GND端子）连接起来。

如果USB线有屏蔽线最好把屏蔽线与接头的壳焊一起。

手机充电器四线五针接线图
最近手机充电器出了故障，不能充电，怀疑是里边的线路出了问题，打开一看有四根线分别是黑色红色白色绿色，还有五个针，在网上搜索了半天找不到解决方案，经过自己的摸索终于搞清楚，顺利修好充电器，其中黑色为负极红色为正极是手机充电所需，白色和绿色为数据线的数据传输通道，具体的连接方案如下图所示，应该会比较直观明了，希望对大家有所帮助！！。
