IR_CUT日夜切换滤光片最完整介绍

ircut工作原理IR-CUT是一种红外切换滤光器，它是一种能够在白天和夜晚自动切换的光学滤光器。

在白天，IR-CUT滤光器会自动过滤掉红外光线，使得摄像头可以拍摄出真实的彩色画面；而在夜晚，IR-CUT滤光器会自动切换到透过红外光线的模式，使得摄像头可以拍摄出清晰的黑白画面。

那么，IR-CUT是如何实现这种自动切换的呢？接下来，我们将详细介绍IR-CUT的工作原理。

IR-CUT的工作原理主要依靠两种技术，红外感应技术和机械切换技术。

首先，我们来看红外感应技术。

在白天，由于阳光的照射，红外感应器会感知到光线中的红外成分，并根据这一信号来控制IR-CUT滤光器的工作状态。

当红外感应器检测到红外光线时，IR-CUT滤光器会自动打开，允许红外光线透过，从而保证摄像头可以拍摄出清晰的黑白画面。

而在夜晚，由于没有阳光的照射，红外感应器不再感知到红外成分，IR-CUT滤光器则会自动关闭，过滤掉红外光线，使得摄像头可以拍摄出真实的彩色画面。

除了红外感应技术，IR-CUT还采用了机械切换技术来实现自动切换。

在IR-CUT滤光器内部，有一块带有红外反射膜和透光膜的滤光片。

在白天，通过电机驱动，滤光片会自动调整到透光膜的位置，使得摄像头可以拍摄出真实的彩色画面；而在夜晚，电机会再次驱动滤光片调整到红外反射膜的位置，使得摄像头可以拍摄出清晰的黑白画面。

这种机械切换技术能够准确可靠地实现IR-CUT的自动切换功能。

总的来说，IR-CUT的工作原理主要是依靠红外感应技术和机械切换技术。

通过红外感应器感知光线中的红外成分，并通过机械切换技术调整滤光片的位置，实现白天和夜晚的自动切换。

这种技术不仅能够保证摄像头在不同光线条件下拍摄出清晰、真实的画面，同时也提高了监控系统的实用性和适用性。

总结一下，IR-CUT是一种能够在白天和夜晚自动切换的光学滤光器，其工作原理主要依靠红外感应技术和机械切换技术。

通过这两种技术的配合，IR-CUT能够准确可靠地实现自动切换，从而保证摄像头在不同光线条件下拍摄出清晰、真实的画面。

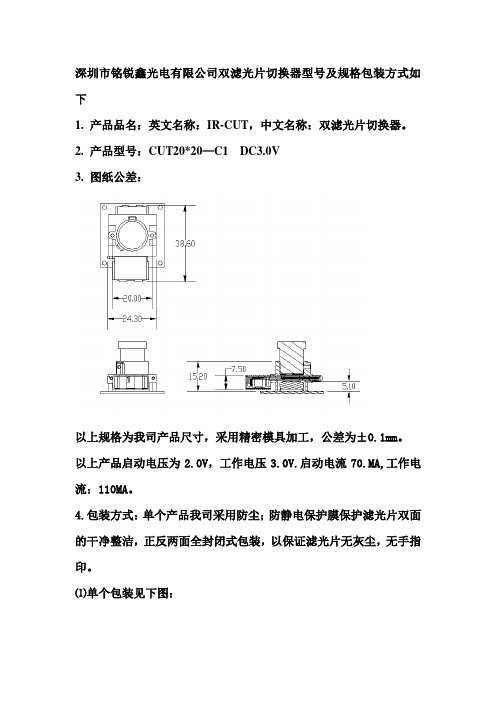

深圳市铭锐鑫光电有限公司双滤光片切换器型号及规格包装方式如下
1.产品品名：英文名称：IR-CUT，中文名称：双滤光片切换器。

2.产品型号：CUT20*20—C1 DC
3.0V
3.图纸公差：
以上规格为我司产品尺寸，采用精密模具加工，公差为±0.1mm。

以上产品启动电压为2.0V，工作电压3.0V.启动电流70.MA,工作电流：110MA。

4.包装方式：单个产品我司采用防尘；防静电保护膜保护滤光片双面的干净整洁，正反两面全封闭式包装，以保证滤光片无灰尘，无手指印。

⑴单个包装见下图：
整批包装我司采用标准的环保吸塑包装。

每盘100PCS，整箱10盘，共计1000PCS,
⑵吸塑盘尺寸规格为：53*32.5*3cm外观见下图
⑶外箱包装尺寸规格为：55*33.5*21cm外观见下图：
具体参数及规格如下：
本产品采用瞬间供电，有自动定位、日夜切换功能。

采用磷酸玻璃，可真实还原图像色彩,适用电压3V规格。

功能:使用IR-CUT滤光片切换器可以为您的产品呈现更加完美的白天和夜晚图像效果。

参数规格及装配图：。

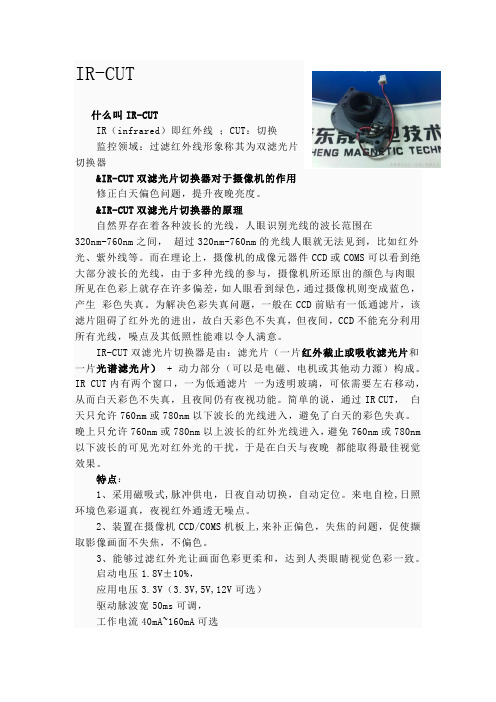

IR-CUT什么叫IR-CUTIR（infrared）即红外线；CUT：切换监控领域：过滤红外线形象称其为双滤光片切换器&IR-CUT双滤光片切换器对于摄像机的作用修正白天偏色问题，提升夜晚亮度。

&IR-CUT双滤光片切换器的原理自然界存在着各种波长的光线，人眼识别光线的波长范围在320nm-760nm之间，超过320nm-760nm的光线人眼就无法见到，比如红外光、紫外线等。

而在理论上，摄像机的成像元器件CCD或COMS可以看到绝大部分波长的光线，由于多种光线的参与，摄像机所还原出的颜色与肉眼所见在色彩上就存在许多偏差，如人眼看到绿色，通过摄像机则变成蓝色，产生彩色失真。

为解决色彩失真问题，一般在CCD前贴有一低通滤片，该滤片阻碍了红外光的进出，故白天彩色不失真，但夜间，CCD不能充分利用所有光线，噪点及其低照性能难以令人满意。

IR-CUT双滤光片切换器是由：滤光片（一片红外截止或吸收滤光片和一片光谱滤光片）+ 动力部分（可以是电磁、电机或其他动力源）构成。

IR CUT内有两个窗口，一为低通滤片一为透明玻璃，可依需要左右移动，从而白天彩色不失真，且夜间仍有夜视功能。

简单的说，通过IR CUT，白天只允许760nm或780nm以下波长的光线进入，避免了白天的彩色失真。

晚上只允许760nm或780nm以上波长的红外光线进入，避免760nm或780nm 以下波长的可见光对红外光的干扰，于是在白天与夜晚都能取得最佳视觉效果。

特点：1、采用磁吸式,脉冲供电，日夜自动切换，自动定位。

来电自检,日照环境色彩逼真，夜视红外通透无噪点。

2、装置在摄像机CCD/COMS机板上,来补正偏色，失焦的问题，促使撷取影像画面不失焦，不偏色。

3、能够过滤红外光让画面色彩更柔和，达到人类眼睛视觉色彩一致。

启动电压1.8V±10%，应用电压3.3V（3.3V,5V,12V可选）驱动脉波宽50ms可调，工作电流40mA~160mA可选。

⽹络摄像机中的IR-CUT详解⾃然界存在着各种波长的光线，通过折射⼈眼能看到不同颜⾊的光线，这就是光线的波长不同所导致的。

其实还有许多光线是⼈眼看不到的，⼈眼识别光线的波长范围在320nm-760nm之间，超过760nm的光线⼈眼就⽆法见到，⽐如红外光（波长⼀般在850nm）等。

但是CMOS传感器芯⽚可以看到绝⼤部分波长的光线，这样就造成了传感器“看”见的与⼈眼看见的图像不⼀样的情形。

图像处理算法只针对传感器“看见”的图像处理，因为有⼀部分光⼈眼是看不见的，这样处理完的图像⼈眼看起来就会偏⾊，⽐如⿊⾊偏灰，绿⾊偏紫等。

为了纠正这个问题，需要给CMOS传感器戴个“眼镜”，滤除⼈眼不可见的红外光，达到与⼈眼看到的图像⼀致的⽬的。

⽽晚上因为普遍采⽤红外灯进⾏补光，所以在晚上的时候必须要摘掉这个“眼镜”，让红外光透到CMOS表⾯，达到补光的⽬的。

下⾯我们从⼏个⽅⾯简单探讨⼀下这个问题。

1、什么是IR-CUT所谓IR-CUT可以简单理解为CMOS的“眼镜”，它包括“镜⽚”与“眼镜摘除装置”，“镜⽚”即滤光⽚，“眼镜摘除装置”即IR-CUT机械结构件。

镜⽚有2⽚，⼀⽚⽤于⽩天滤除红外光，⼀⽚⽤于晚上全透光。

2个镜⽚由IR-CUT马达进⾏控制，轮流上岗，⽩天⽤滤红外⽚，图像不偏⾊，晚上⽤全透⽚，提⾼感光度。

滤光⽚在材质上⾯有玻璃与⽯英之分，产地有国产与进⼝之分，⼀般**的滤光⽚为了达到最好的效果，都是根据芯⽚的光谱图来定制滤光⽚的，滤光⽚的种种差异导致了⽐较⼤的价格差，好的滤光⽚在图像的清晰度，细腻程度上⾯均有明显的提升。

IR=infrared=红外线CUT=滤、减2、什么情况下需要使⽤IR-CUTIPC⽹络摄像机⼀般对图像要求较⾼，要求⽩天图像不偏⾊，晚上⽤红外灯补光夜视效果好，需要⽤IR-CUT。

⽬前**CMOS使⽤场合主要有3种：1、⽤在不需要补光的场合，如酒店⼤堂，24⼩时便利店等，24⼩时都是有较充⾜光源的；2、⽤⽩光灯补光的场合，如道路监控，需要图像始终是彩⾊的；3、⽤红外灯补光的场合，如学校监控、⼩区监控等，需要补光且需要具有⼀定的隐蔽性，对周围环境⼲扰较⼩。

博深网络摄像机应用什么是IR-CUTn IR-CUT双滤光片切换器在白天的光线充分时,红外截止滤光片工作，CCD还原出真实彩色，当夜间光线不足时，红外截止/吸收滤光片自动移开，全透光谱滤光片开始工作，使CCD充分利用到所有光线，从而大大提高了低照性能。

红外灯与点阵灯区别n红外灯缺点：防水和散热效果不理想夜视效果不理想（手电筒效应，飘絮等）体积大，寿命短，灯杯有断裂层，光衰大，送光效率差。

功率大，灯的角度，是从中间扩散发出光（半功率角）n点阵与红外对比：散热处理好，寿命可以提高30%--40%。

夜视效果理想（画面散光均匀，无手电筒效应，及飘絮）体积小，寿命长，不存在断裂层，光衰小，送光效果好。

功率小，灯的角度，是从多方面发出（全功率）摄像机常用方案n一、模拟摄像机常用方案：n1，3142【SONY原装】+633【SONY原装】=420线n2，3172【SONY原装】+633【SONY原装】=480线n3，2030【韩国方案】+633【SONY原装】=480线n4，3172【SONY原装】+639【SONY原装】=540线n5，2040【韩国方案】+639【SONY原装】=600线n6，4127【SONY原装】+639【SONY原装】=600线n7，4127【SONY原装】+673【SONY原装】=650线n8，4140【SONY原装】+673【SONY原装】=700线以上是目前市场采用的主流芯片(DSP)组和ccd方案++DSP: 3172(SONY) CCD :639(SONY)DSP:2040(韩国Nextchlp) CCD：639(SONY)什么是IPCAM？n 1.Ipcam也叫ip network camera，就是基于internet protocol的网络摄像机，同普通摄像头或者网眼的主要区别是ipcam实际上是一台视频服务器和摄像头的集成。

ipcam只要插上以太网线和电源就能通过网络获取视频信息。

ircut脉冲原理
IR-Cut滤镜是一种用于摄像头和监控摄像机的光学滤镜，它主要用于在白天和黑夜之间自动切换，以提高图像质量。

IR-Cut脉冲原理涉及到红外光线和可见光线的不同特性，以下从多个角度来解释IR-Cut脉冲原理。

首先，红外光线和可见光线的特性不同。

在白天，我们主要依赖可见光线来获取清晰的图像，而在黑夜或低光条件下，红外光线则成为获取图像的主要光源。

IR-Cut脉冲原理利用了这一点，通过在白天阻止红外光线进入摄像头，以获得更清晰的可见光图像，而在黑夜则允许红外光线进入，以提高低光条件下的图像亮度和清晰度。

其次，IR-Cut脉冲原理还涉及到红外切换器的工作原理。

红外切换器通常由红外切换器驱动电路和红外切换器滤光片组成。

在白天，红外切换器驱动电路会使得红外切换器滤光片处于工作状态，阻止红外光线进入摄像头；而在黑夜，红外切换器驱动电路则会使得红外切换器滤光片处于非工作状态，允许红外光线进入摄像头。

此外，IR-Cut脉冲原理还涉及到摄像头的自动控制系统。

摄像
头配备了光敏元件和控制电路，能够根据环境光线的强弱自动切换红外切换器的工作状态。

当环境光线强时，控制电路会使红外切换器滤光片处于工作状态；而当环境光线弱时，控制电路会使红外切换器滤光片处于非工作状态。

综上所述，IR-Cut脉冲原理利用了红外光线和可见光线的特性以及红外切换器的工作原理，通过摄像头的自动控制系统实现白天和黑夜之间的自动切换，从而提高监控摄像机在不同光照条件下的图像质量和清晰度。

IR-CUT IR-CUT&什么叫IR-CUT IR=infrared=红外线CUT=滤、减监控摄像机领域 过滤红外线 让其截止或通过 形象称其 双滤光片切换器&IR-CUT双滤光片切换器对于摄像机的作用还原色彩偏色问题及增加清晰度 提升夜晚细腻度及亮度。

大幅度减低噪点&IR-CUT双滤光片切换器的原理IR-CUT双滤光片切换器是由 滤光片 一片红外截止或吸收滤光片和一片全透光谱滤光片 + 动力部分 可以是电磁、电机或其他动力源 构成。

自然界存在着各种波长的光线 人眼识别光线的波长范围在320nm-760nm之间 超过320nm-760nm的光线人眼就无法见到 比如红外光、紫外线等3w IR-CUT c0m(1张) 摄像机的成像元器件CCD或COMS可以看到绝大部分波长的光线 由于各种光线的参与 摄像机所还原出的颜色与肉眼所见在色彩上存在偏差 为尽力解决色偏问题 现行方案是在CCD前贴一块单层或多层 同时让可见光和红外光通过 双峰滤光片。

在白天由于红外及其他杂光进入CCD会干扰色彩还原 如绿色植物变得灰白 红色衣服变淡等等 有阳光室外环境尤其明显 ;在夜间由于双峰滤光片的过滤作用 使CCD不能充分利用所有光线 噪点及其低照性能难以令人满意。

IR-CUT双滤光片切换器在白天的光线充分时,红外截止滤光片工作 CCD还原出真实彩色 当夜间光线不足时 红外截止/吸收滤光片自动移开 全透光谱滤光片开始工作 使CCD充分利用到所有光线 从而大大提高了低照性能。

&IR-CUT双滤光片切换器好坏区分IR-CUT的好坏来自于三个方面 1 滤光片2 动力驱动部分3 控制电路配备 多款底座 镜头座 驱动板。

用途 适用于网络摄像机 百万像素高清摄像机 红外摄像机 枪机等多种摄像机及设备主要特色 1、采用磁吸式,脉冲供电 日夜自动切换 自动定位。

来电自检,日照环境色彩逼真 夜视红外通透无噪点。

双滤光片切换器(IR-CUT)测试板说明书1.用途说明双滤光片切换器,IR-CUT,ICR,IR-Cut Removable,TDN,都是说的一个东西.ICR里面有两个滤光片,白天一个滤光片,晚上一个滤光片,这样子可以保证摄像机,白天颜色很漂亮,晚上红外灯照射距离够.根据ICR的生产跟组装要求,我们设计了这一个测试板.包含,驱动电压选择/单次切换测试/连续寿命测试2.外观/按键说明3.测试方法A>连接12VDC/2A电源供应器,打开电压开关.B>调整连续测试的时间间隔,一般设置为4秒钟.C>选择驱动电压.一般选择3.3V.D>插上待测试ICR.E>按单次测试按键或是连续测试按键.4.单次性能测试一般用低电压3.3V测试ICR切换器的摩擦力性能,如果3.3V可以推动ICR,表示内部摩擦力小,性能通过.用4V测试是因为一些网络摄像机是5VDC供电,扣掉驱动芯片的电压,实际作用在ICR上面的电压是4VDC.对于网络摄像机用的ICR应该要通过4V的测试电压.用高电压12VDC测试ICR切换器的耐受力,安防摄像机电压是12VDC,ICR必须经受的起12VDC才可以.按一下单次测试按键,ICR切换一次,在切换的过程中观察滤光片的切换是否顺畅.同时把ICR移动不同位置,观察在各种位置是否都可以切换.5.寿命测试ICR的内部机械结构,是否能够承受长时间的切换,我们设计了寿命测试模式.把驱动电压调整到12V,测试时间间隔调整到4秒钟,然后按连续测试按键,这时候LCD屏的计数器开始计数,每隔4秒钟,ICR切换一次,10万次的测试时间大概是3天3夜左右.在寿命测试的过程中,每间隔几个小时观察一下,是不是10个ICR都正常.测试到达10万次的时候,测试板会自动停下来.测试完成以后,要把电压切换到3.3V测试一下摩擦力有没有问题.。

IR CUT无线网络摄像机操作设置过程
1.安排搜索工具：
打开配套光碟
双击安装
电脑桌面出现软件安装完成
2.检查硬件连接
3.点击桌面
4.出现IP摄像机工具
5. 选择网络配置
6.出现IPCAM 网络配置
7. 点击本地电脑连接图标
8. 出现本地电脑连接状态
9. 点支持出现
10. 查看网络连接详细信息
将网络连接详细信息：IP地址、子网掩码、默认网关、DNS服务器，填入IPCAM 网络配
置中（网络摄像机），点确定完成局域网内的网络配置。

11.备注：
IPCAM 网络配置中IP地址的最后一项数值要大于网络连接详细信息中IP地址的最后一项的数值；端口号为80时转发规则不会成功，因为电信封杀80端口号的公网服务。

12.在路由器里做端口映射：
在浏览器中输入http://192.168.0.1进入路由器的管理界面, 找到转发规则或是虚拟服务如：
（有些路由器中也叫做NA T）然后做相应的规则（本例中摄像机的IP为192.168.0.231，端口号为10531的规则如下（此为TP-LINK路由中的虚拟服务）
点击“保存”即完成。

IR-CUT双滤光片切换器是由:滤光片(一片红外截止或吸收滤光片和一片全透光谱滤光片) + 动力部分(可以是电磁、电机或其他动力源)构成。

国际整流-CUT双滤光片切换器的原理是通过一块电路控制板和切换器,当白天的光线充分时,电路控制板驱使切换器中切换到红外截止滤光片工作,CCD还原出真实彩色,当夜间光线不足时,红外截止滤光片自动移开,全光谱光学玻璃开始工作,能够感应晚上红外灯的辅光,使CCD充分利用到所有光线,从而大大提高了红外摄像机的低照性能,整个画面清晰自然。

白天由于红外及各种光线的对CCD的参杂,干扰了色彩还原,摄像机反映在监视器上的物体与人眼直接看到的就变样了,产生彩色失真。

如人眼看到绿色,通过摄像机则变成蓝色,鲜艳的色彩变灰淡。

IR -CUT双滤光片专为CCD摄影机修正偏色、失焦的问题,促使撷取影像画面不失焦、不偏色,红外夜视更通透,解决红外一体机,日夜图像偏色影响,能够过滤强光让画面色彩纯美更柔和、达到人眼视觉色彩一致。

这也就很好的解决了色差的问题。

Day & Night network camerasAll types of network cameras—fixed, fixed dome, PTZ, and PTZ dome—can offer day and night functionality. A day and night camera is designed to be used in outdoor installations or in indoor environment s with poor lighting.A day and night, color network camera delivers color images during the day. As light diminishes below a cert ain level, the camera can automatically swit ch to night mode to make use of near infrared (IR) light to deliver high-qualit y, black and whit e images.Near-infrared light, which spans from 700 nanomet ers (nm) up t o about 1000 nm, is beyond what the human eye can see, but most camera sensors can detect it and make use of it. During the day, a day and night camera uses an IR-cut filter. IR light is filtered out so t hat it does not distort t he colors of images as the human eye sees them. When the camera is in night (black and whit e) mode, the IR-cut filt er is removed, allowing t he camera’s light se nsitivit y t o reach down to 0.001 lux or lower.Day and night cameras are useful in environments that restrict the use of artificial light. They include low-light video surveillance situations, covert surveillance and discreet applications, for example, in a traffic surveillance situation where bright lights would disturb drivers at night.An IR illuminator that provides near-infrared light can also be used in conjunction with a day and night camera to further enhance the camera’s ability to produce high-quality video in lowlight or nighttime conditions。
