电网用户反窃电装置设计1. 引言反窃电装置是指用于防止电网用户非法窃取电能的装置。
在现代社会中，电能是一种宝贵的资源，非法窃取电能不仅会导致经济损失，还会对正常的用电秩序造成破坏。
因此，设计一种高效可靠的反窃电装置对于保障正常用电秩序和节约资源具有重要意义。
2. 窃电现象及其危害2.1 窃取行为的普遍存在在一些地区和行业中，由于监管不力或者用户违规行为，非法窃取电能的现象普遍存在。
这些行为不仅损害了供电企业和其他合法用户的利益，还导致了用电秩序混乱。
2.2 经济损失非法窃取者通过各种手段绕过计量设备或者改变计量设备读数来获取免费或低价用电。
这种行为导致供应商无法获取应有的收益，造成经济损失。
2.3 供应质量下降由于非法窃取者通常通过改变供用线路来实现其目的，这会导致线路过载、电压不稳定等问题，进而影响正常用户的用电质量。
3. 反窃电装置的设计原则3.1 安全可靠反窃电装置必须具备高度可靠性和安全性，确保正常用户的用电不受干扰，同时能够及时发现和阻止非法窃取行为。
3.2 高效节能反窃电装置应具备高效节能的特点，确保正常用户的用电成本不受非法窃取行为影响。
3.3 易于安装和维护反窃电装置应具备简单易用、易于安装和维护的特点，以降低用户使用成本并提高设备使用寿命。
4. 反窃电装置设计方案4.1 采用智能计量设备智能计量设备可以实时监测用户用电情况，并通过数据分析来判断是否存在非法窃取行为。
采用智能计量设备可以提高监测精度，并且可以通过远程通信方式实现数据传输和控制。
4.2 安全密封设计反窃电装置应采用安全密封设计，防止非法分拆、更换或者干扰。
同时，在密封设计中应考虑到防水、防尘、防腐蚀等因素，以提高装置的使用寿命。
4.3 基于数据分析的异常检测通过对用户用电数据进行分析，可以建立用户用电的模型，并通过模型来检测异常用电行为。
例如，可以通过分析用户用电曲线来判断是否存在非法窃取行为。
4.4 防止窃取行为的技术手段反窃电装置可以采用多种技术手段来阻止非法窃取行为。
电网用户反窃电装置设计一、引言随着社会经济的不断发展和电力需求的不断增长，电力盗窃问题日益突出，给电网运营和用户造成了巨大的经济损失。
为了解决这一问题，设计一种高效可靠的电网用户反窃电装置势在必行。
本文将从设计原理、系统结构、关键技术和应用前景等方面进行深入研究，以期为相关领域的研究和应用提供有力支持。
二、设计原理1.1 电力盗窃现象分析在进行反窃电装置设计之前，首先需要深入分析电力盗窃现象。
目前主要存在以下几种形式的盗窃行为：非法接线、非法改装仪表、非法转供用等。
这些行为都会导致用户实际用电量与计量仪表显示数据不一致，从而造成经济损失。
1.2 反窃电原理基于对盗窃现象的深入分析，本文提出了一种基于智能计量仪表和物联网技术相结合的反窃电原理。
智能计量仪表能够实时监测用户用电情况，并将数据传输至数据中心进行分析。
物联网技术则提供了设备之间的互联互通，实现了对用户用电情况的实时监测和远程控制。
通过对用户用电数据的分析和比对，可以准确判断是否存在盗窃行为，并及时采取相应措施。
三、系统结构2.1 系统框架本文设计的反窃电系统主要由智能计量仪表、数据中心和用户终端三部分组成。
智能计量仪表负责实时监测用户用电情况，并将数据传输至数据中心进行分析；数据中心则负责对用户用电数据进行处理和比对，并判断是否存在盗窃行为；用户终端则提供了远程查询和控制功能，方便用户随时随地监测自己的用电情况。
2.2 系统功能反窃电系统主要具备以下几个功能：实时监测、远程查询、异常报警、远程控制等。
通过实时监测功能，可以及时发现异常用电行为；通过远程查询功能，可以方便地查看自己的用电情况；通过异常报警功能，可以及时通知相关部门采取相应措施；通过远程控制功能，可以方便地进行用电设备的开关控制。
四、关键技术3.1 智能计量仪表技术智能计量仪表是反窃电系统的核心组成部分，其主要功能是实时监测用户用电情况。
目前，智能计量仪表主要采用了微电子技术、通信技术和传感器技术等。

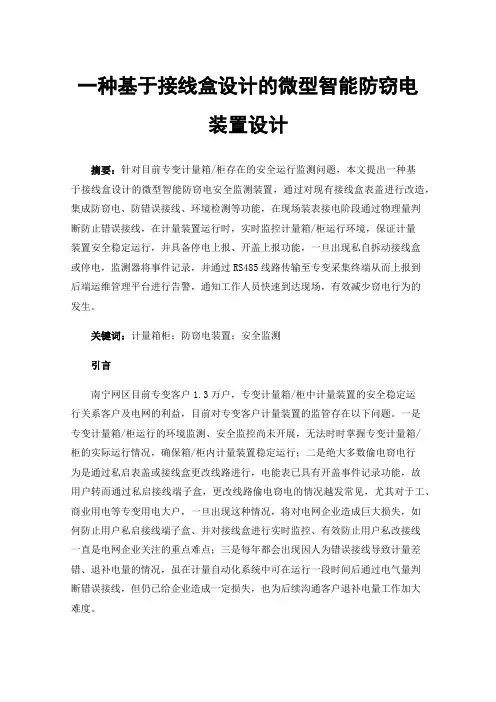

一种基于接线盒设计的微型智能防窃电装置设计摘要：针对目前专变计量箱/柜存在的安全运行监测问题，本文提出一种基于接线盒设计的微型智能防窃电安全监测装置，通过对现有接线盒表盖进行改造，集成防窃电、防错误接线、环境检测等功能，在现场装表接电阶段通过物理量判断防止错误接线，在计量装置运行时，实时监控计量箱/柜运行环境，保证计量装置安全稳定运行，并具备停电上报、开盖上报功能，一旦出现私自拆动接线盒或停电，监测器将事件记录，并通过RS485线路传输至专变采集终端从而上报到后端运维管理平台进行告警，通知工作人员快速到达现场，有效减少窃电行为的发生。
关键词：计量箱柜；防窃电装置；安全监测引言南宁网区目前专变客户1.3万户，专变计量箱/柜中计量装置的安全稳定运行关系客户及电网的利益，目前对专变客户计量装置的监管存在以下问题。
一是专变计量箱/柜运行的环境监测、安全监控尚未开展，无法时时掌握专变计量箱/柜的实际运行情况，确保箱/柜内计量装置稳定运行；二是绝大多数偷电窃电行为是通过私启表盖或接线盒更改线路进行，电能表已具有开盖事件记录功能，故用户转而通过私启接线端子盒，更改线路偷电窃电的情况越发常见，尤其对于工、商业用电等专变用电大户，一旦出现这种情况，将对电网企业造成巨大损失，如何防止用户私启接线端子盒、并对接线盒进行实时监控、有效防止用户私改接线一直是电网企业关注的重点难点；三是每年都会出现因人为错误接线导致计量差错、退补电量的情况，虽在计量自动化系统中可在运行一段时间后通过电气量判断错误接线，但仍已给企业造成一定损失，也为后续沟通客户退补电量工作加大难度。
1系统的设计系统采用STM32L1系列单片机作为核心控制器，通过IO口和防拆开关进行连接，一旦出现私自拆动接线盒或停电，控制器将事件记录，并通过RS485线路传输至专变采集终端从而上报到“低压末端信息数据运维管理平台”进行告警，通知工作人员快速到达现场，有效减少窃电行为的发生，系统功能框图如图1所示。

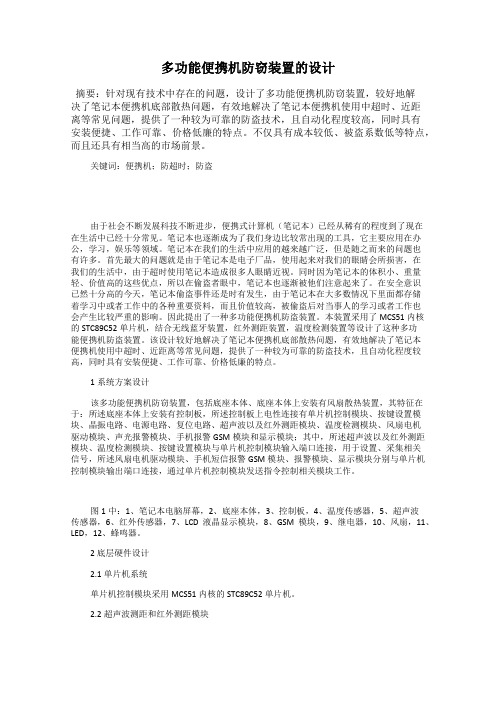

多功能便携机防窃装置的设计摘要：针对现有技术中存在的问题，设计了多功能便携机防窃装置，较好地解决了笔记本便携机底部散热问题，有效地解决了笔记本便携机使用中超时、近距离等常见问题，提供了一种较为可靠的防盗技术，且自动化程度较高，同时具有安装便捷、工作可靠、价格低廉的特点。
不仅具有成本较低、被盗系数低等特点，而且还具有相当高的市场前景。
关键词：便携机；防超时；防盗由于社会不断发展科技不断进步，便携式计算机（笔记本）已经从稀有的程度到了现在在生活中已经十分常见。
笔记本也逐渐成为了我们身边比较常出现的工具，它主要应用在办公，学习，娱乐等领域。
笔记本在我们的生活中应用的越来越广泛，但是随之而来的问题也有许多。
首先最大的问题就是由于笔记本是电子厂品，使用起来对我们的眼睛会所损害，在我们的生活中，由于超时使用笔记本造成很多人眼睛近视。
同时因为笔记本的体积小、重量轻、价值高的这些优点，所以在偷盗者眼中，笔记本也逐渐被他们注意起来了。
在安全意识已然十分高的今天，笔记本偷盗事件还是时有发生，由于笔记本在大多数情况下里面都存储着学习中或者工作中的各种重要资料，而且价值较高，被偷盗后对当事人的学习或者工作也会产生比较严重的影响。
因此提出了一种多功能便携机防盗装置。
本装置采用了MCS51内核的STC89C52单片机，结合无线蓝牙装置，红外测距装置，温度检测装置等设计了这种多功能便携机防盗装置。
该设计较好地解决了笔记本便携机底部散热问题，有效地解决了笔记本便携机使用中超时、近距离等常见问题，提供了一种较为可靠的防盗技术，且自动化程度较高，同时具有安装便捷、工作可靠、价格低廉的特点。
1系统方案设计该多功能便携机防窃装置，包括底座本体、底座本体上安装有风扇散热装置，其特征在于：所述底座本体上安装有控制板，所述控制板上电性连接有单片机控制模块、按键设置模块、晶振电路、电源电路、复位电路、超声波以及红外测距模块、温度检测模块、风扇电机驱动模块、声光报警模块、手机报警GSM模块和显示模块；其中，所述超声波以及红外测距模块、温度检测模块、按键设置模块与单片机控制模块输入端口连接，用于设置、采集相关信号，所述风扇电机驱动模块、手机短信报警GSM模块、报警模块、显示模块分别与单片机控制模块输出端口连接，通过单片机控制模块发送指令控制相关模块工作。
(10)授权公告号 (45)授权公告日 2014.04.23C N 203561667U (21)申请号 201320700694.0(22)申请日 2013.11.07G01R 11/24(2006.01)(73)专利权人山东科技大学地址250031 山东省青岛市天桥区胜利庄路17号(72)发明人张天(74)专利代理机构北京市广友专利事务所有限责任公司 11237代理人张仲波(54)实用新型名称一种防窃电装置(57)摘要本实用新型提供一种防窃电装置，涉及监控设备，为解决现有技术无法对用户窃电行为进行监控的问题而发明。
本实用新型提供的技术方案包括：高压电流采集器、比较器、射频通信模块以及无线通信模块；其中，高压电流采集器设置在高压线路或者高压电缆上，高压电流采集器的输出端通过射频通信模块与比较器的一个输入端相连；比较器设置在低压电表箱内，其另一输入端与低压电表箱内电表的输出端相连，比较器的输出端通过无线通信模块与用户表箱安全监测平台相连。
该防窃电装置可以应用在低压电表箱中实现防窃电监控。
(51)Int.Cl.权利要求书1页 说明书2页 附图1页(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书1页 说明书2页 附图1页(10)授权公告号CN 203561667 U1/1页1.一种防窃电装置，其特征在于，包括：高压电流采集器、比较器、射频通信模块以及无线通信模块；其中，所述高压电流采集器设置在高压线路或者高压电缆上，所述高压电流采集器的输出端通过所述射频通信模块与所述比较器的一个输入端相连；所述比较器设置在低压电表箱内，其另一输入端与所述低压电表箱内电表的输出端相连，所述比较器的输出端通过所述无线通信模块与用户表箱安全监测平台相连。
2.根据权利要求1所述的防窃电装置，其特征在于，还包括：报警模块，该报警模块的输入端与所述比较器的输出端相连。
3.根据权利要求1或2所述的防窃电装置，其特征在于，还包括：设置在低电压表箱门上的感应模块，该感应模块的输出端通过所述无线通信模块与用户表箱安全监测平台相连。
专利名称：一种防偷电装置
专利类型：实用新型专利
发明人：陈余,王璇
申请号：CN202020977846.1申请日：20200601
公开号：CN212812210U
公开日：
20210326
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种防偷电装置，其包括箱体和贯穿于所述箱体内的零线和火线；所述箱体的两侧各设置有一个电线端口，所述零线的两端以及所述火线的两端均分别与两个所述电线端口连接；所述零线或所述火线上依次设置有电流传感器和继电器。
本实用新型中在所述零线或火线上设置所述电流传感器和所述继电器，以实现当所述电流传感器测得所述零线或所述火线的电流大于预设值时，所述继电器断开，以将所述零线或火线断开，从而实现当有用电器接入所述零线以及所述火线组成的线路时，用电器无法通电，从而起到防偷电的作用。
申请人：河源职业技术学院
地址：517000 广东省河源市源城区东环路大学城
国籍：CN
代理机构：深圳市君胜知识产权代理事务所(普通合伙)
代理人：徐凯凯
更多信息请下载全文后查看。
