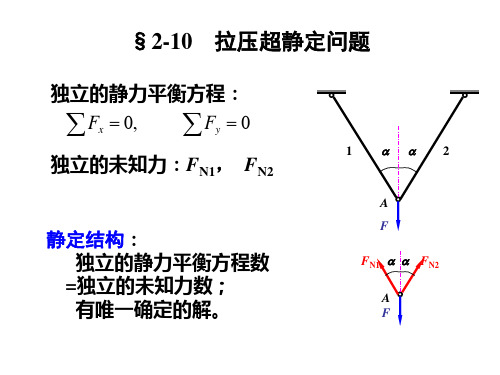

西南交通大学应用力学与工程系材料力学教研室第八章简单的超静定问题§8-1 概述静定结构: 仅靠静力平衡方程就可以求出结构的全部未知的约束反力或内力FAB2A F1BααC平面任意力系：3个平衡方程平面共点力系：2个平衡方程独立平衡方程数：超静定结构(静不定结构): 仅凭静力学平衡方程不能求解全部未知内力或反力的结构。
超静定结构的未知力的数目多于独立的平衡方程的数目；两者的差值称为超静定的次数。
BD C A 132FααF F CF B F A BC ABCADA FααF N1y xF N3F N2BD C A 132FααF F CF B F A BC AA FααF N1y xF N3F N2•习惯上把维持物体平衡并非必需的约束称为多余约束，相应的约束反力称为多余未知力。
•超静定的次数就等于多余约束或多余未知力的数目。
•注意：从提高结构的强度和刚度的角度来说，多余约束往往是必需的，并不是多余的。
超静定的求解：根据静力学平衡条件确定结构的超静定次数，列出独立的平衡方程；然后根据几何、物理关系列出需要的补充方程；则可求解超静定问题。
F F CF B F A BC A•补充方程的数目=多余未知力的数目=多余约束数。
•根据变形几何相容条件，建立变形几何相容方程，结合物理关系（胡克定律），则可列出需要的力的补充方程。
•补充方程的获得，体现了超静定问题的求解技巧与关键。
此处我们将以轴向拉压、扭转、弯曲的超静定问题进行说明。
BD C A 132FααF F CF B F A BC AA FααF N1yxF N3F N2§8.2 拉压超静定问题1拉压超静定问题解法例两端固定的等直杆AB ，在C 处承受轴向力F 如图，杆的拉压刚度为EA ，求杆的支反力.解：一次超静定问题=−+F F F B A F BA F AB ablFC (1) 由节点A 的平衡条件列出杆轴线方向的平衡方程（2）变形：补充方程(变形协调条件)可选取固定端B 为多余约束，予以解除，在该处的施加对应的约束反力F B ，得到一个作用有原荷载和多余未知力的静定结构--称为原超静定结构的基本静定系或相当系统注意原超静定结构的 B 端约束情况，相当系统要保持和原结构相等，则相当系统在B 点的位移为零。
杆件的变形 简单超静定问题一 、基本要求1．熟练掌握拉（压）杆变形计算2．熟练掌握圆轴扭转变形计算与刚度条件 3．掌握积分法求梁的弯曲变形4．熟练掌握叠加法求弯曲变形与梁的刚度计算5．理解超静定概念，熟练掌握简单超静定问题的求解方法 6．了解弹性体的功能原理，掌握杆件基本变形的应变能计算二、 内容提要1．拉（压）杆的轴向变形、胡克定律拉（压）杆的轴向变形为l ∆,l l l -=∆1,式中l 、1l 分别为变形前、后杆的长度。
当杆的应力不超过材料的比例极限时，可以应用胡克定律计算杆的轴向变形，即EAlF l N ⋅=∆ （4.1） 图 4.1式中，EA 称为杆件的抗拉（压）刚度。
显然，轴力F N 为正时，△l 为正，即伸长变形；轴力F N 为负时，△l 为负，即缩短变形。
公式（4.1）的适用条件：（1） 材料在线弹性范围，即p σσ≤；（2） 在长度l 内，F N ，E ，A 均为应力常量。
当以上参数沿杆轴线分段变化时，则应分段计算变形，然后求代数和得总变形。
即∑==∆ni ii i N A E l F l i 1（4.2）当F N ，A 沿杆轴线连续变化时，式（4.2）化为 ()()⎰=∆lN x EA dxx F l 0 （4.3）2．拉压超静定问题定义 杆系未知力的数目超过静力平衡方程的数目，仅用静力平衡方程不能确定全部未知力。
这类问题，称为超静定问题，或静不定问题。
超静定问题的求解方法 根据变形协调条件建立变形几何方程，将变形与协调关系与力之间的物理关系带入几何方程得到补充方程，再与静力平衡方程联立求解，可得到全部未知力。
解题步骤： （1） 画出杆件或节点的受力图，列出平衡方程，确定超静定次数； （2） 根据结构的约束条件画出变形位移图，建立变形几何方程； （3） 将力与变形间的物理关系代入变形几何方程，得补充方程； （4）联立静力平衡方程及补充方程，求出全部未知力。
超静定结构的特点：（1） 各杆的内力按其刚度分配；（2） 温度变化，制造不准确与支座沉陷等都可能使杆内产生初应力。
