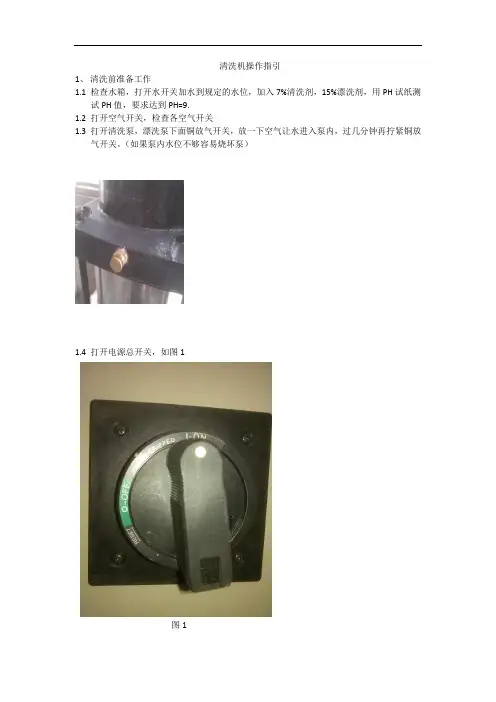

清洗机操作指引1、清洗前准备工作1.1检查水箱，打开水开关加水到规定的水位，加入7%清洗剂，15%漂洗剂，用PH试纸测试PH值，要求达到PH=9.1.2打开空气开关，检查各空气开关1.3打开清洗泵，漂洗泵下面铜放气开关，放一下空气让水进入泵内，过几分钟再拧紧铜放气开关。

（如果泵内水位不够容易烧坏泵）1.4打开电源总开关，如图1图11.5打开控制面板紧急停止开关和总停开关，如图21.6 点击屏幕中间进入操作界面，如图3图31.7 进入操作界面后，点击手动，进入图5界面，点击右下角三角符号翻页，翻到图6界面图4 图5 图61.8 点击图6清洗加热和漂洗加热，加热到60度（加热前一定要确认水箱已加满水，如果没水加热会烧坏发热器）2.物料清洗2.1 点击右下角三角按钮，进入图7界面，手动打开进料门，切换到自动状态，手动按返回按钮，放好物料后再按送按钮，送进到位后，根据物料的高度调整水平喷管比物料高出40CM 高度2.2 点击参数按钮，进入图10界面，根据物料具体情况设定清洗，回水，漂洗时间，也可设置定时加热，设定完后点击OK 按钮，2.3切换到自动状态，点击启动按钮开始清洗物料，如有报警，点击报警按钮看报警明细，如图11，当报警项目排除后，点击复位按钮，点击启动按钮开始清洗物料2.4 物料自动清洗结束后，点击返回按钮，检查清洗状况，如有部分角落没清洗到可开启高压水枪进局部清洗，清洗完后用手动高压气枪吹干。

取走物料2.5清洗结束后，手动点击送进按钮送进到位，完成一次物料清洗.3.清洗机的日常维护保养3.1 定期清洁清洗机外壳3.2 每周清洗一次过滤器，3.3 每天对过滤网进行清洗，清除磁铁上面的铁质3.3 定期清洗油污分离器拧松螺丝，移开顶盖，取出滤网进行清洗，清洗完后盖好顶盖拧松四周螺丝并向下拉，3.4 定期更换水箱的水，清洗水箱底部的沉淀物 4、排污作业4.1 打开两个排污阀4.2 开启排水泵进行排水4.34.4 加水并按比例分别加入清洗济，漂洗济接油桶排污阀。

清洗机操作说明手册中文版一：清洗机的概述对于热处理零件，其表面的质量对热理质量会有一定的影响，零件表面越是清洁、无污垢，对热处理质量影响越小。

爱协林多用炉生产线中的清洗机正是为此目的而设计的。

清洗机的清洗可分前清洗与后清洗。

前清洗是零件在热处理前，为去除机加工过程残留的油污、铁屑，净化零件表面而进行的清洗过程；后清洗是零件在热处理后，为清除其表面未淋干的残油而进行的清洗过程。

二：清洗机的工作原理简介爱协林清洗机主要由喷淋室、水槽、升降台、油水分离器等几部分组成。

喷淋室内壁上布满了许多喷淋头，工作时，从喷淋头喷出高速水流再加上喷淋头的旋转从而达到净化零件表面的目的。

水槽又分清水槽与碱水槽，清水槽盛着的是自来水，用来清洗零件表面的碱液；碱水槽内盛着的是自来水和清洗液的混合物，用来清洗零件表面的油污、铁屑。

两个槽子的水温均由杆式恒温器来控制。

升降台在碱水槽和喷淋室之间上下运动，以达到碱水除残油和清水除残碱目的。

油水分离器安装在清洗机的后面，其作用是把碱水槽中碱水和油分离开，使碱水重新流回碱水槽，分离出来的油排入水沟。

清洗机的喷淋室和槽体上另外有控制补水和液位的检测系统，烘干系统、发泡系统、翻板机构等。

行走小车把清洗零件送入喷淋室，关闭炉门，启动程序后，升降台下降入碱水槽，开始碱水清洗。

这时发泡系统启动，靠它吹出的高压空气搅动碱液，使零件表面的油污脱离其表面浮在碱液表面上。

这些油污流入积油槽，通过油泵把它抽到油水分离器中进行油水分离后，分离的碱水依然流回碱水槽，油污则排入水沟。

碱水清洗结束后，升降台上升到淋水位，开始淋碱水。

淋碱水结束后，升降台上升到原始位置，这时清水喷淋泵启动，开始清水喷淋。

高速水流从喷头中喷出，将零件表面未淋干的碱液用清水清洗干净。

喷出的清水则通过翻板机构返回清水槽。

清水喷淋结束后，开始淋清水，烘干系统也同时启动。

通过洪干系统将零件表面的残水烘干。

当升降台回到原始位置，烘干启动后，补水监控系统也启动，这时它检测一下水槽中清水和碱水液位是否下降。

超声波清洗机L-UC-3L操作说明书Operations ManualL-UC-3L-2022.5版目 录contents前 言开 箱 检 查重 要 说 明1. 重要的安全操作信息2. 安全提示3. 仪器维护4. 售后服务第一章 简介1. 产品介绍2. 产品原理3. 产品参数第二章 基本操作说明1. 使用方法2. LED电脑定时3. 安全注意事项第三章 清洗液参照表第四章 故障分析与处理1. 影响超声波清洗效果的因素，主要有以下几种2. 维护和保养第五章 装箱清单1 1 2 2 2 3 3 4 4 4 4 5 5 5 6 7 8 8 8 9用户在安全操作仪器之前需要对仪器是如何工作的有一个完整的了解。

用户在运行仪器之前，请仔细阅读这本手册。

在操作、维护和修理本仪器的所有过程，须遵守下面的基本安全防范措施。

如果不遵守这些措施或本手册其它地方指出的警告，可能影响到仪器提供的保护及仪器的预期使用范围。

感谢购置L-UC-3L超声波清洗机。

本用户手册包含仪器功能和操作过程等，为了确保正确使用仪器，在操作仪器前请仔细阅读手册。

请妥善保存手册，以便碰到问题时快速阅读。

用户第一次打开仪器包装箱时，请对照装箱单检查仪器和配件，若发现仪器或配件错误、配件不齐或是不正常，请与销售商或生产商联系。

前 言开 箱 检 查重 要 说 明1. 重要的安全操作信息2. 安全提示- 本仪器是符合GB9706.1标准的I类B型普通设备。

本仪器是室内使用的产品。

- 禁止任何人在阅读手册之前操作仪器。

如果不按照说明书上的提示进行操作，仪器在运行时造成意外伤害，并且可能发生电击事故。

请仔细阅读以下安全提示和指导，并实施其中所有的防范措施。

-注意：生物污染。

所有测试样品、质控品、校准品等，均应视为具有传染性，接触时应当戴手套；与测试样品接触过的部件均视为具有传染性，接触时应戴手套。

- 注意：人体伤害。

在洗板机正在执行洗板运作时，切勿将手申到运作机构中，以防夹手。

家庭用高压清洗机操作手册一、产品概述家庭用高压清洗机是一种多功能洗涤设备，可广泛应用于清洗汽车、花园道路、楼梯、阳台、家具等各类户外和家庭场景。

本操作手册将为您详细介绍家庭用高压清洗机的操作方法和注意事项。

二、安全须知1. 在操作高压清洗机之前，务必穿戴适当的个人防护装备，包括手套、护目镜和耳塞。

2. 使用前仔细阅读清洗机的用户手册，并确保理解和遵守所有安全要求。

3. 在使用高压清洗机时，请确保周围没有人员，以防止意外伤害。

4. 避免将高压喷射水流直接对准人体、动物或电器等易受损的物体。

5. 使用高压清洗机时，务必保持稳定的姿势，防止滑倒或因姿势不当造成伤害。

三、准备工作1. 在使用高压清洗机之前，确保水源供应充足，并接通电源插头。

2. 检查清洗机的电源和线缆是否完好无损，如有损坏请勿使用，并及时联系售后服务。

3. 清洗机配备了不同类型的喷嘴和喷嘴连接器，请根据需要选择合适的喷嘴，并将其紧密连接到喷嘴连接器上。

四、操作步骤1. 打开水源，确保水流畅通，并在清洗机的开关上按下电源按钮。

2. 调整清洗机的喷射压力。

根据需要，可通过旋钮或按钮来控制喷射压力的大小。

3. 将喷嘴对准需要清洗的区域，并保持适当的距离。

开始清洗前，请确保自己和其他人员都不在水流范围内。

4. 使用水枪扳机来启动喷射水流，同时以横向和竖向的方式扫射。

不要停留在同一位置太久，以免损坏清洗表面。

5. 当清洗结束时，松开水枪扳机，并关闭清洗机的电源开关。

6. 关闭水源，并等待清洗机完全停止运行后，拔掉电源插头。

五、维护保养1. 在每次使用后，请先关闭水源，并拔掉电源插头，以免发生意外。

2. 清洗完毕后，请及时清洁和储存喷嘴和连接器，以防堵塞和损坏。

3. 定期检查和更换清洗机的过滤器，保证喷嘴通畅。

如发现异常或故障，请联系售后服务进行维修。

六、故障排除在使用过程中，如果发现以下情况，请先关闭清洗机并拔掉电源插头，然后联系售后服务进行维修：1. 清洗机发生漏水或有异常声音。

清洗机说明书清洗机说明书篇一：超声波清洗机使用说明书超声波清洗机说明书目一、概述二、技术参数三、使用环境四、使用方法五、注意事项六、售后服务七、出厂配置录一、概述1、清洗原理超声波清洗机是由超声波信号发生器（电源）产生的高频振荡信号通过换能器（振子）转化成高频机械振荡并传播到液体中，超声波在液体中疏密相间地向前辐射并产生数以万计的微小气泡，这些气泡在传播过程中的负压区形成、生长，而在正压区迅速闭合，在这种被称之为“空化效应”的过程中，气泡闭合可形成上千个大气压的瞬时高压，连续不断的产生的高压就像无数小“爆炸”不断冲击物体表面，使物体表面及缝隙中的污垢迅速剥落，从而达到清洗目的。

数控系列超声波清洗机采用LED人机交互界面，数字显示，友好清晰，直观方便。

该机性能稳定、可靠，深受广大用户的喜爱。

2、用途TH系列超声波清洗机是采用成熟的电路设计、优质进口元器件和先进的加工工艺制造而成的新一代功率超声清洗设备，工作可靠，效率高，输出功率稳定。

广泛应用于制药企业玻璃瓶、胶塞、各种滤芯滤网的清洗；金属非金属结构件电镀前的处理；电子、光学、仪表等精密部件的清洗；饰品、贵金属、稀有金属的清洗；微粉分级处理及过滤筛的清洗；化纤喷丝头、喷丝板的清洗；汽修行业发动机、油泵油嘴、化油器的清洗；生物化验室中的提取、除气及医疗器械的清洗等诸多领域。

3、性能特点（1）清洗效率高，能批量处理被清洗物。

（2）清洗效果好，不损坏被清洗件，被清洗件清洁度整体一致。

（3）操作工人不接触清洗液，安全可靠，省时省力。

（4）特别适用于清洗几何形状复杂的工件，无孔不入，无微不致。

二、技术参数1、超声功率：300 W（数显，40%-100%功率可调）2、超声频率:40KHz3、清洗时间任意设定：1—199min 分辨率1min4、温度控制：常温——80度，加热功率：400W5、工作电源：.50Hz(外供电源必须接地)6、清洗槽内尺寸：300× 240 × 150 mm3三、使用环境1、环境温度10℃—30℃，清洗液温度10℃—50℃2、相对湿度≤80%3、大气压力86~106Kpa4、连续工作时间≤60min四、使用方法清洗机说明书篇二：超声波清洗机产品说明书超声波清洗机产品说明书一、概述HHHG系列超声波清洗机是本公司开发生产的系列化批量生产产品之一，以水基溶剂作为超声波清洗介质，具有超声功率强劲，清洗工艺简单，快捷高效经济，适用于实验室、生产车间批量作业，广泛应用于清洗各类机动车辆零部件、液压气动元件、机械轴承、管件、阀门、电镀件、五金抛光件及下列各行业的除油、除腊、除污垢等清洗工艺：1.电子：电子线路板、电脑零部件、打印头、半导体、光学镜片、电真空零件磁性材料等;2.轻工：钟表零件、制笔件、照相机零件、玻璃制品、眼睛部件等;3.卫生：各种医疗保健器械、药品器具、容器等;4.化工：化学试剂容器、化学纤维喷头、喷丝板、密封容器;5.工艺：珠宝首饰、金属饰品、工艺品等;6.五金：刀具量具、硬质合金工具、金钢砂筛网、不锈钢餐具、各种冲压抛光件等;7.电镀前清洗：除油污、抛光蜡;8.维修行业：汽车维修清洗、内燃机维修清洗。

高压清洗机使用说明书首先，感谢您选择我们的高压清洗机。

本使用说明书将指导您正确、安全地操作和维护该设备，确保其正常运行并延长使用寿命。

一、产品简介高压清洗机是一种专业清洗设备，利用高压水流来清洗各种表面污垢和杂质。

本清洗机采用先进的技术和高质量材料制成，具有出色的清洗效果和耐用性。

二、安全须知1. 在使用高压清洗机之前，请仔细阅读本使用说明书，并确保您已完全了解和理解所有安全须知。

2. 本机器仅供专业人士使用，不适合儿童或无经验的操作人员使用。

3. 在操作过程中，请正确穿戴个人防护装备，如防护眼镜和防护手套。

4. 在清洗机运行期间，不允许站在水流喷射范围内，以免产生危险。

5. 在停止使用高压清洗机之前，请先切断电源并等待水流完全停止。

三、操作步骤1. 准备工作a. 检查电源线和水源管道是否连接牢固，并确保水源正常供应。

b. 检查高压清洗机是否有足够的洗涤剂储存。

c. 确保喷嘴安装正确。

2. 开启高压清洗机a. 将电源线插入电源插座，并打开电源开关。

b. 打开水源开关，确保水流畅通。

c. 根据清洗需求，选择合适的喷射模式和压力。

3. 进行清洗a. 将喷嘴对准待清洗的表面。

b. 按下喷嘴扳机，开始喷射高压水流进行清洗。

c. 在清洗过程中，始终保持稳定的姿势，避免摔倒或滑倒。

4. 使用洗涤剂（可选）a. 如需使用洗涤剂，请确保洗涤剂储存容器已连接至清洗机。

b. 打开洗涤剂开关，并根据需要调节洗涤剂的流量。

c. 在清洗过程中，喷射洗涤剂和水流的组合，以获得更好的清洗效果。

五、维护与保养1. 清洗结束后，请关闭电源开关和水源开关。

拔掉电源线并排放残余水流。

2. 仔细清洗和储存喷嘴，以防堵塞或损坏。

3. 定期检查清洗机的电源线、水源管道和喷嘴等部件，如有损坏或老化应及时更换。

4. 保持清洗机的外部干燥和清洁，定期除尘和擦拭。

5. 建议定期进行维护保养，并根据使用频率更换某些易损件，保持机器的正常运行。

六、故障排除如果在使用过程中遇到以下问题，请首先检查是否存在以下情况，并及时进行修复或更换：1. 无法正常启动机器。

19.04.2016 清洗机使用说明书 自动清洗机说明书All rights reserved未经许可，不得翻印Page 1 of 16 自动清洗机使 用说明书纳金 Nanometals 使用说明书 Operrating InstructionsNJ-QXJ-001 自动清洗机（工业用途） Automatic Cleaning Machine (Industial)感谢使用纳金科技清洗机产品 在安装、使用与维修前请仔细阅读本手册以期发挥最佳性能并维护安全19.04.2016 清洗机使用说明书 自动清洗机说明书All rights reserved未经许可，不得翻印Page 2 of 16 自动清洗机使 用说明书目录●安全注意事项 ●重要信息●清洗机主要规格参数 ●零部件名称和附图说明 ●显示屏附图说明及含义 ∙主界面 ∙手动画面 ∙参数设置 ●使用步骤 ∙触膜屏的设置 ∙锥形瓶的固定 ∙启动程序 ∙其他方面 ●维护及保养明书 All rights reserved未经许可，不得翻印Page 3 of 16 自动清洗机使 用说明书安全注意事项●启动机器前，必须穿实验服，戴手套，带口罩，带上护目眼镜 （否则可能会导致轻微中毒，灼伤皮肤和眼睛） ●禁止将头伸入，通风橱里的机器中，以免发生意外 （否则可能会导致轻微中毒，或者头部会被夹伤） ●启动机器前，必须将通风橱的开关打开（否则可能会导致有害气体不能够及时排出，人体接触会轻微 腐蚀和中毒）●请把放锥形瓶的槽格都装满，装满后务必把固定盖板合上 （否则可能会导致部分强酸强碱，溅出水槽以外，腐蚀部分零 件，机器寿命变短）●严禁不戴手套直接用手触碰固定盖板 （否则可能会导致触碰的部位被轻微腐蚀） ●在机器运行时严禁将通风橱中的开关断开（否则可能会导致清洗中的有害气体不能及时排出实验室外） ●在机器运行时，出现紧急情况，立即断开电源 （否则可能会导致冒烟、起火、触电或腐蚀）明书 All rights reserved未经许可，不得翻印Page 4 of 16 自动清洗机使 用说明书若工作中出现以下异常或故障 ∙喷头结构没有正常的上或下移动 ∙长形喷头没有正常的喷出液体 ∙旋转放置机构没有正常的左右翻转 ∙排液时电磁阀没有按照设定次序打开排液管 ∙电磁阀出现异常，不能止水或同时打开 ∙光电感应器异常亮起 ∙存在其他异常情况或故障请立即按掉显示屏上的“停止”开关，上述任一情况若依 然存在异常则立即按掉总电源，并与客户咨询服务中心联系进 行检查和修理。

清洗设备使用说明书尊敬的用户，感谢您选择使用我们的清洗设备。

为了您能充分了解并正确使用此设备，我们特别为您提供本使用说明书。

请您仔细阅读以下内容，并按照说明进行操作。

一、产品介绍我们的清洗设备是一款高效、便捷的清洗工具，适用于各种不同类型的表面清洗，如家庭、办公室甚至工业领域。

其主要特点如下：1. 强力清洗能力：设备内置高功率马达和喷嘴，能够产生高压水流，有效去除顽固的污渍；2. 多功能操作：设备配备不同类型的喷头，可根据清洗对象的不同进行调整；3. 多种设置选项：设备提供不同的清洗模式和水流强度调节，以满足不同需求；4. 安全可靠：设备采用优质材料制造，具备防漏电和过热保护等安全功能。

二、使用方法在使用清洗设备之前，请确保已经仔细阅读并理解以下使用方法：1. 准备工作：a. 检查设备是否正常工作，确认电源插头已插稳；b. 查看设备水箱中的水位，确保足够的水量以满足您的清洗需求；c. 检查喷嘴是否清洁，如有堵塞请及时清除。

2. 开启设备：a. 按下电源开关，设备即可启动；b. 根据实际需要选择合适的清洗模式，设备通常提供全功率和省电两种模式。

3. 进行清洗：a. 按住扳机开关，将设备对准需要清洗的目标；b. 控制扳机开关，调整水流强度，以达到最佳清洗效果；c. 在清洗过程中，可以适时调整喷头的角度和位置，以确保清洗范围的均匀覆盖。

4. 结束清洗：a. 清洗完成后，松开扳机开关；b. 关闭设备电源开关，并拔掉电源插头；c. 将清洗设备放置在干燥通风的地方，以便日后的使用。

三、注意事项为了确保您的安全和设备的正常使用，请务必遵守以下注意事项：1. 请勿将清洗设备用于除水以外的其他液体；2. 在使用过程中，严禁将设备对准人体或动物，以免造成伤害；3. 请勿将电源线接触到水源以及其他液体；4. 在拔插电源时，请务必保持手干燥；5. 清洗设备仅适用于室内使用，禁止在户外使用。

四、清洗设备保养为了保证清洗设备的长期使用和性能稳定，建议您定期进行以下保养措施：1. 清洗设备使用完毕后，请立即清空水箱中剩余的水分，并晾干设备表面；2. 定期检查设备的喷头和过滤网，如有损坏或堵塞，请及时更换或清洁；3. 如长时间不使用，请将设备存放在干燥通风的地方，避免阳光直射；4. 请勿私自拆卸或维修设备，如有故障，请联系专业维修人员进行处理。

电动清洗机使用说明书使用说明书1. 产品介绍电动清洗机是一种方便实用的家用清洁设备，通过电力运行，能够高效清洁各种污渍和表面。

2. 安全须知为了您的安全，请在使用电动清洗机之前仔细阅读并理解以下安全须知：- 请确保电源线和插头没有损坏，避免漏电及其他安全隐患。

- 使用前请检查清洗机的外观是否完好，避免使用破损设备。

- 使用时请避免长时间连续工作，以免过热。

- 清洗机仅可用于特定清洁任务，不可用于其他用途。

- 使用时请注意周围环境，避免将水喷洒到电源或其他电器设备。

3. 准备工作在使用电动清洗机之前，您需要进行一些准备工作：- 将清洗机放置在平稳的表面上，确保其稳定。

- 请在使用之前接通电源，并确保电源线牢固连接。

- 根据需要，将适当的清洗剂与水混合，并倒入清洗机的容器中。

4. 使用步骤正确地操作电动清洗机可以确保清洁效果并延长设备寿命。

请按照以下步骤进行操作：步骤1：选择合适的喷嘴附件，并将其安装在清洗枪上。

步骤2：打开水源，并调整出水压力，确保适合当前清洁任务。

步骤3：握住清洗枪，按下启动按钮，开始清洗。

步骤4：从上到下，从左到右地移动清洗枪，确保对整个清洁区域进行均匀清洗。

步骤5：在清洁完成后，松开启动按钮并关闭水源。

5. 清洗技巧为了达到最佳清洁效果，您可以考虑以下技巧：- 对于顽固污渍，可以将清洗剂喷洒在表面上，并稍作等待后再进行清洗。

- 对于较大面积的清洁，可以采用水平来回移动的方式，确保整个区域被覆盖。

- 对于较高处的清洗，可以使用延长杆来延长清洗枪的长度。

- 在清洗过程中，可以根据需要调整水压，以适应不同种类的污渍。

6. 清洁后的维护在使用完电动清洗机后，为了确保其正常工作和延长寿命，请进行以下维护：- 关闭水源，并拔掉电源插头。

- 用清水冲洗清洗机的喷嘴和连接管道，以防止堵塞。

- 清洗和晾干清洗机的配件，并妥善存放，避免损坏。

7. 故障排除如果电动清洗机出现故障或异常情况，请尽快断开电源，并联系售后服务中心寻求帮助。

自动清洗机设备操作说明书
設備操作說明書設備名稱
自動清洗機設備功能清洗T/S 產品文件編號設備型號廠商自制版次 A0 核准審核製作日期一﹑控制說明
1﹑高壓水泵開關：控制高壓水泵的工作狀態，以控制清洗機高壓水源的通斷，工作時將手柄
打到“開”處，停止使用時打到“關”處。

2﹑傳輸皮帶開關：控制傳輸帶的電源，工作時打開，不使用的時候關閉以切斷傳輸帶電源。

3﹑傳輸帶調速按鈕：調節傳輸帶的轉速。

4﹑產品入口：清洗時產品由此放入。

5﹑水管閥：控制供給高壓水泵水源。

二﹑操作順序：
1﹑分別打開清洗機兩個傳輸皮帶開關讓傳輸帶進行工作。

2﹑確認供給水箱水位超過2/3，打開兩個水閥。

3﹑分別打開高壓水泵開關讓高壓水泵對清洗機進行供水。

4﹑在產品入口處依個擺放產品。

5﹑在產品清洗完畢後關閉高壓水泵。

6﹑關閉運\輸﹔關閉水管閥。

三﹑注意事項：
1﹑自動清洗機的工作電壓為220V ﹔使用完畢必須關閉電源。

2﹑打開高壓水泵前須確認水管閥是否打開，並且水箱水位在2/3以上，防止燒壞高壓水泵。

3﹑在搭配烘乾線時傳輸帶速度應低於烘乾線傳輸帶速度防止產品堆積。

4﹑高壓水泵要定期檢查機油的油量(每月一次)﹐低于油位線必須加油。

5﹑高壓水泵在工作中出現異常響動﹐應立即關閉機器并報予干部。

6﹑在皮帶出現損壞時應立即更換。

1
3 2
4 5。

清洗机使用说明书 自动清洗机说明书All rights reserved未经许可，不得翻印Page 1 of 16 自动清洗机使 用说明书纳金 Nanometals 使用说明书 Operrating InstructionsNJ-QXJ-001 自动清洗机（工业用途） Automatic Cleaning Machine (Industial)感谢使用纳金科技清洗机产品 在安装、使用与维修前请仔细阅读本手册以期发挥最佳性能并维护安全All rights reserved未经许可，不得翻印Page 2 of 16 自动清洗机使 用说明书目录●安全注意事项 ●重要信息●清洗机主要规格参数 ●零部件名称和附图说明 ●显示屏附图说明及含义 ∙主界面 ∙手动画面 ∙参数设置 ●使用步骤 ∙触膜屏的设置 ∙锥形瓶的固定 ∙启动程序 ∙其他方面 ●维护及保养All rights reserved未经许可，不得翻印Page 3 of 16 自动清洗机使 用说明书安全注意事项●启动机器前，必须穿实验服，戴手套，带口罩，带上护目眼镜 （否则可能会导致轻微中毒，灼伤皮肤和眼睛） ●禁止将头伸入，通风橱里的机器中，以免发生意外 （否则可能会导致轻微中毒，或者头部会被夹伤） ●启动机器前，必须将通风橱的开关打开（否则可能会导致有害气体不能够及时排出，人体接触会轻微 腐蚀和中毒）●请把放锥形瓶的槽格都装满，装满后务必把固定盖板合上 （否则可能会导致部分强酸强碱，溅出水槽以外，腐蚀部分零 件，机器寿命变短）●严禁不戴手套直接用手触碰固定盖板 （否则可能会导致触碰的部位被轻微腐蚀） ●在机器运行时严禁将通风橱中的开关断开（否则可能会导致清洗中的有害气体不能及时排出实验室外） ●在机器运行时，出现紧急情况，立即断开电源 （否则可能会导致冒烟、起火、触电或腐蚀）All rights reserved未经许可，不得翻印Page 4 of 16 自动清洗机使 用说明书若工作中出现以下异常或故障 ∙喷头结构没有正常的上或下移动 ∙长形喷头没有正常的喷出液体 ∙旋转放置机构没有正常的左右翻转 ∙排液时电磁阀没有按照设定次序打开排液管 ∙电磁阀出现异常，不能止水或同时打开 ∙光电感应器异常亮起 ∙存在其他异常情况或故障请立即按掉显示屏上的“停止”开关，上述任一情况若依 然存在异常则立即按掉总电源，并与客户咨询服务中心联系进 行检查和修理。

操作说明书目录：1 投产使用 (3)1.1 设备开机 (4)1.2 设备关机 (5)2 模式操作 (6)2.1 操作台（人机界面） (6)2.2 运行方式 (7)2.2.1 手动运行模式( 单动) (8)2.2.2 自动运行模式(联动运行) (9)2.2.3 原位（基准位） (11)2.2.4 循环结束后停止 (12)3 操作区图面 (13)3.1 操作画面转换 (13)3．2 设备操作画面组成及操作 (14)3．3 设备手动操作（即单步模式） (14)3．3 ．1 手动操作画面组成元素及其含义 (14)3.3.2 上料输送滚道画面 (15) (16)3.3.3 下料输送滚道画面 (17) (17)3.3.4 机床上下料插门画面 (18)3.3.5 升降清洗工位画面 (19) (19)3.3.6 升降清洗工位画面 (20) (20)3.3.7 升降清洗工位画面 (21) (21)3.3.8 浪涌清洗工位画面 (22) (22)3.3.9 浪涌清洗工位画面 (23) (23)3.3.10 浪涌清洗工位画面 (24)3.3.11 升降吹干工位画面 (25)3.3.12 升降吹干工位画面 (26)3.3.13 辅助电磁阀画面 (27)3.3.14 清洗水泵画面 (28)3.3.15 磁辊排屑水泵画面 (29)3.3.16 排屑吸雾画面 (30)3.3.17 清洗加热器画面 (31)3．4设备自动监控主画面 (32)3．5 工件位置调整 (33)3．6 功能切除画面 (34)3．7 报警显示 (35)3．8 IQ状态显示 (36)3.9 故障诊断 (37)3.10 加热画面 (37)4 简要说明 (38)4.1 设备开机 (39)4.2 三色灯定义 (39)4.3 密码发放和管理 (40)1 投产使用在设备投产使用之前，负责生产的工作人员必须保证所有供应和排放管线，尤其是电气连接，完全符合专业标准相关规范。

零件清洗机使用说明书安装使用前，请仔细阅读使用说明书目录一、外形总图 (3)二、用途和特点 (3)三、主要技术参数 (3)四、结构概述（见外形总图） (4)1、机箱 (4)2、超声波清洗系统 (4)3、液压系统 (4)4、气动系统 (4)5、超声波槽 (5)6、电控系统 (5)五、动作原理（见液压原理图） (5)1、液压系统动作原理 (5)2、气动吹干系统 (5)3、气动旋转系统 (5)4、超声波清洗 (6)六、电气系统说明 (6)(一) 技术参数 (6)(二) 接线 (6)(三) 供电 (6)(四) 面板操作 (6)(五) 安全 (7)七、试车 (7)1、试车前的准备工作 (7)2、试车 (8)Ⅰ、空运转试车 (8)Ⅱ、负载试车 (9)Ⅲ、零件清洗机的工艺流程 (9)八、维护保养 (10)九、安全操作规程 (10)十、主要外购件明细表 (11)十一、常见故障排除方法 (12)十二、液压原理图 (14)十三、电气原理图 (14)十四、电气面板布置图 (14)一、外形总图二、用途和特点MT049零件清洗机是面向广大用户开发的一种多功能零件清洗机。

它能用于机械、电子、电力、仪器、仪表、石油、化工、航空和汽车等行业。

适用于清洗重量在100千克以下，体积不大于Ф540x250的各种零件。

特别是对几何形状比较复杂，带有各种小孔及不便拆开，用普通方法难于清洗干净的零部件有独特的清洗效果。

本机是一种集压力清洗、旋转清洗、超声波清洗和吹干于一体的多功能、多用途的零件清洗机。

它的清洗槽及管路使用不锈钢件制造，能够适应多种清洗介质；液压及气动元件均采用国外进口元件，具有可靠性高，动作灵敏，使用寿命长的特点；外壳进行喷塑处理，具有外形美观、不易变色、色调持久的特点。

同时，由于对整机采用了优化设计，使该机具有结构紧凑、外形美观、省时、省电、使用方便，操作简单的特点。

即使对该机不熟悉的操作者，只要稍加培训，也可立即操作该机。

清洗机操作指导手册1.1准备工作1）添加测试剂。

将检测液从本设备玻璃管上方加油口倒入。

（大约加注1瓶）2）检查检测液液面高度检查检测液液面高度，可从本机左侧观察液面高度，若液位太低则需添加检测液(机器侧面，不能小于MIN,不高于MAX)。

未达到标准液面的，从加液口进行加注。

3）测量喷油嘴的阻抗首先，把要检测的喷油嘴按顺序做好记号，用数字万用表测量喷油嘴的阻抗（高阻12-17Ω，低阻2-3Ω），各喷油嘴阻抗之差不能超过1Ω，否则将超差的喷油嘴更换。

4）喷油嘴的安装①将被检测的喷油嘴外部清洁后用纸巾擦拭干净，然后检查喷油嘴上的密封圈是否有损坏或变形。

如有，应在开机测试前及时更换，以免测试时发生泄露。

②从配件盒中选出顶进油偶件、分油器堵头装入分油器③正向安装喷油嘴（把喷油嘴的“O”形圈上涂少许润滑脂）④将分油器和喷油嘴水平端好放在上板座上,两端用锁紧杆旋紧固定。

⑤插好喷油嘴驱动线。

⑥接通电源，准备测试1.2方法与步骤●01项压力调节启动油泵开关，旋转“调压阀”，将压力调节至2-4k g/c m2●02项检测喷油角度和雾化状态1）按“直喷”键，喷油嘴直喷，观察喷油角度和雾化状态，喷油嘴角度要一致，雾化要均匀，无射流现象，否则要更换。

2）检测完毕，关闭油泵，按“回油”键，将玻璃管内的油全部回归清洗仪油箱。

●03项加速测试1）打开油泵，再次按“回油”键关闭回油。

2）按“检测”键，再按“选择”键，将显示数据选择到转速档，显示怠速750转/分钟。

3）按“+”号键，将转速从750转/分钟慢慢升高至6000转/分钟，观察喷油嘴雾化状态及喷油均匀度。

4）试结束后，关闭油泵，按“回油”键，将玻璃管内的测试剂放回油箱。

03项超声波清洗1）在超声波清洗仪槽内倒入半瓶清洗液。

2）从清洗仪上拆下喷油嘴，并全部放入超声波槽内。

3）打开超声波电源，按两次超声波开关，开始倒计时超声波清洗。

一般设定时间为5分钟。

4）第一次超声波清洗完毕后，取出喷油嘴，擦拭干油液，并用专用工具吹干下划线接口内液体，以防短路，接上信号线并依次插入清洗支架上。

目录一、设备的用途和特点· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·1二、基本参数· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·2三、工作原理· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·3四、设备工艺流程与结构· · · · · · · · · · · · · · · · · · · · · · · · · · · · · 4五、设备操作· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·7六、设备的安装· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·11七、设备的维护与保养· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·12八、安全操作· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·12一、设备的用途和特点1．设备的用途KJCS系列全自动湿法超声波胶塞清洗机，是用于制药行业制剂粉针、口服液、输液瓶胶塞的洗涤、硅化、灭菌和干燥等工序处理的专用设备。

实验室全自动清洗机使用说明书前言感谢您购买我们的实验室全自动清洗机。

本说明书将详细介绍该设备的使用方法和注意事项，帮助您正确、安全地操作清洗机，确保实验室的清洁和卫生。

一、产品概述实验室全自动清洗机是一种专业清洗设备，适用于实验室中各种实验器材、容器和试管的清洗。

它采用先进的自动化技术，能够提供高效、节能、环保的清洗服务。

二、使用方法1. 准备工作（1）将清洗机放置在平稳的台面上，并接好电源。

（2）检查清洗机内部是否已经填充足够的清洗液，如不足，请添加。

（3）检查清洗机的水位是否正常，需要根据不同的清洗需求进行调整。

2. 操作步骤（1）将待清洗的实验器材放置在清洗机的专用托盘内。

（2）根据实验器材的种类和尺寸，选择合适的清洗程序。

清洗机提供多种清洗程序可供选择，如高温清洗、超声波清洗等。

（3）调整清洗机的时间和温度等参数，确保清洗能够达到最佳效果。

（4）按下启动按钮，清洗机将开始工作。

清洗过程中，请勿触碰设备和清洗液。

（5）清洗完成后，清洗机会自动停止工作。

取出清洗干净的实验器材，并将残留物进行妥善处理。

三、注意事项1. 安全操作（1）在使用清洗机前，请仔细阅读本使用说明书，并确保理解并掌握相关操作要点。

（2）清洗机应由专业人员操作，未经许可，禁止他人操作。

（3）清洗机需放置在稳定的台面上，确保设备不会倾倒或摇晃。

（4）清洗机在工作过程中会产生高温和噪音，请避免接触，并佩戴耳塞等防护设备。

2. 维护保养（1）定期清洗清洗机的内部和外部，确保设备干净卫生。

（2）及时更换清洗机内部的水和清洗液，保证清洗效果。

（3）清洗机不使用时，请将电源开关关闭，避免耗电和意外发生。

四、故障排除如果在使用过程中遇到以下情况，请立即停止使用，并联系售后技术支持：（1）清洗机无法启动或无法正常工作。

（2）清洗效果不佳，清洗后仍有残留物。

（3）清洗机出现异常噪音或异味。

请勿擅自拆解清洗机，以免造成损坏或危险。

五、保修说明本清洗机提供一年的免费保修服务。

使用方法
1、检查超声波清洗器接地线和电源线是否漏电。

2、清洗槽加入清洗液。

清洗时，深液液面高度不得低于清洗槽的
1/3，不得超过清洗槽的2/3。

清洗时，请根据不同的清洗要求，添
加洗涤剂，加强清洗效率，所有洗涤剂必须符合不腐蚀清洗机内槽、机体。

3、将超声波清洗器的电源插入220V的三芯电源插座，打开电源开关，指示灯亮，设置定时清洗时间，视液面呈现珠网状波动，且伴
有振响，表示清洗器已经进入工作状态。

4、根据清洗需要设定好清洗温度。

5、将清洗物放入金属框内，根据清洗物的积垢程度设定清洗时间，一般3—30分钟，特别难清洗的物质，可适当延长清洗时间。

“NO”表示连续工作，“OFF”表示关机。

6、较重的物件，通过挂具悬挂在清洗液中，加强清洗效果，提高
清洗质量（直接放入将影响清洗效果）。

较小的物件，可以放在装
有清洗液的玻璃杯中清洗。

一般不影响清洗效果。

7、取出清洗物，更换清洗液再次超声清洗或直接用水冲洗干净。

8、较长时间不使用时，应将槽内清洗液放净，并将机体擦洗干净。

安全注意事项
1、使用前，请仔细阅读操作说明书
2、使用清洗器前，必须有可靠的接地装置。

3、工作现场严禁携带明火及火种作业。

4、使用酒精，丙酮、汽油等挥发易燃液体时，应加盖，特别小心。

5、勿使清洗液的温度高于80℃。

一般为常温和中温条件下清洗。

6、槽内无清洗液，不得开机和加热，以免清洗器空载受损。

高压清洗机使用说明书高压清洗机使用说明书1. 产品概述高压清洗机是一种用高压水流清洗污垢、去除油污的设备。

本文档将详细介绍高压清洗机的使用方法，以确保用户正确、安全地操作。

2. 安全注意事项在操作高压清洗机之前，请务必遵循以下安全注意事项：- 请使用合适的防护设备，如护目镜、手套和防护服等。

- 在使用高压水流时，请确保周围没有人员或动物，并确保有足够的通风。

- 在清洗机开启前，请确保电源已关闭。

- 不要将高压喷嘴对准人体或动物，也不要将水流直接喷射到电子设备或电气设备上。

- 如果发生任何故障，请立即关闭电源，并联系专业维修人员进行修理。

3. 使用方法步骤1：准备工作1. 将高压清洗机放置在平稳的地面上，并确保电源线连接稳固。

2. 检查高压清洗机的各个部分是否完好无损，如电源线、水管和喷嘴。

步骤2：连接水源1. 将水源的水管连接到高压清洗机的进水口，并确保连接稳固。

2. 打开水源并检查水流是否正常。

步骤3：开启设备1. 插入电源线到电源插座，并确保电源线连接稳固。

2. 打开高压清洗机的电源开关。

步骤4：调整喷嘴1. 根据清洗需求，选择合适的喷嘴。

2. 将喷嘴连接到高压清洗机的喷嘴接口，并确保连接稳固。

步骤5：开始清洗1. 按住喷嘴，将水流对准需要清洗的物体。

2. 保持适当的距离，并移动喷嘴以覆盖整个清洗区域。

3. 如需调整水流强度，可旋转喷嘴上的调节钮。

步骤6：关闭设备1. 清洗完毕后，先关闭高压清洗机的电源开关。

2. 关闭水源，并拔出水源的水管。

4. 清洁与维护- 在使用高压清洗机前，请确认清洗机的各个部位是否干净，并及时清理积存的污垢。

- 每次使用后，请将高压清洗机放在通风干燥的地方晾干。

- 定期清洗和更换过滤器以确保高压清洗机的正常工作。

- 如果发现异常情况或故障，请及时联系专业维修人员进行检修。

5. 故障排除以下是一些常见的故障及解决方法：1. 故障：高压清洗机无法开启。

- 解决方法：检查电源插座是否正常，确认电源线是否连接稳固。

高压清洗机安全使用说明尊敬的用户：感谢您选用本系列清洗机。

在您使用本机前，请详细阅读本使用说明书，严格遵守安全规程，以防发生意外事故和造成不必要的损失。

希望您能够安全、合理、高效地使用机具。

本产品的“三包”服务和维修可与您所在地区的特约经销单位或本公司品质部联系。

由于产品不断改进，本说明书图样与参数若与产品稍有出入，恕不另行通知。

一、结构简介二、适用范围三、主要技术参数四、结构特点五、安全事项六、工作原理七、使用说明八、注意事项九、保养十、保修细则十一、故障排除表z1、多种机动车辆、工程车辆、工程机械和农业机械配套产品的清洗保养，如冲洗汽车、推土机、混泥土搅拌机、拖拉机等。

是个人和单位及商业性养护货车、轿车、摩托车等最为理想的清洗工具。

1、本清洗机选用专用电动机，通过斜面轴承驱动三缸柱塞泵，结构紧凑、性能可靠、体积小、重量轻、外壳采用全塑料结构，确保永无生锈腐蚀，既安全又美观且适用。

2、低保压功能更有效的增加机器使用寿命和安全使用性能3、用户可根据需要选用混药器以提高清洗效果。

当你在使用混药器时，应将喷头转换到喷淋的位置（该喷嘴为本公司的多功能喷头），如果你在使用药混器时选错了喷头功能，则无法自动吸混药液。

4、本公司清洗机目前形式上可分为旅行箱式移动方式和壁挂式两种，旅行箱式移动轻巧轻松，可单手提、拉；壁挂式可固定在墙壁上从而有效的节省地面工作空间利用空间。

1、在使用前必须仔细阅读此使用说明书，高压清洗机不能让儿童或没有经过培训的人员使用，不应在没有穿专业防护服的人群中使用本清洗机。

2、在进行清洗作业时，应采取正确的姿态紧握喷枪手柄，扣动扳机时要注意水喷出时会产生一定的反冲力和对手柄的扭转力矩，操作时一定要做到注意力集中避免意外发生。

3、严禁把喷枪头对准或朝向人、动物或带电设施，否则会造成严重损伤或伤亡事故。

高压喷头若使用不当会有危险，喷头严禁直接对着自己、他人、带电设备设施和清洗机本身喷射4、为了避免电缆损坏而发生漏电危险，请不要把清洗机的电源线至于路口、热源或有尖锐棱角的物料附近。

车辆自动冲洗机使用手册青岛睿聚工贸有限公司车辆自动冲洗机使用手册名称：车辆自动冲洗机型号：QRJ-1100控制器：FX1s-14MR（日本三菱·国产）青岛睿聚工贸有限公司地址：青岛市市南区金坛路32号1号楼101室电话：4006979727传真：9网址：信箱：一、主要技术参数二、操作说明车辆自动冲洗机送电后，机器上的信号红灯闪亮，此时设备状态为手操作模式，当按下“起动”键后，设备将切换到自动操作模式。

1、手动操作模式（1）确认冲洗机上的信号灯亮；（2）按一次“排泥”按键，即可启动排泥装置；重复按一次“排泥”按键，即可停止排泥装置，交替切换；（3）按一次“水泵”按键，即可启动水泵冲洗装置；重复按一次“水泵”按键，即可停止水泵冲洗装置，交替切换；（4）手动清洗状态下，按下“停止”按键，即可停止一切动作。

2、自动操作模式（1）当手动操作均正常后，按下“启动”键，设备进入自动操作模式，此时绿灯闪亮。

（2）车辆驶入机器时，车辆前轮将感应杆压下，装置将自行启动。

（3）40~60秒（根据具体设置时间确定）后水泵停止工作（4）5分钟后，“排泥”装置自行停止工作。

（5）在自动状态时，按下“停止”按钮，将停止一切正在运行中的动作，自动转换到手动状态，红灯闪亮。

注意：按下“急停”按键，即可切断总电源，此按键为自锁按键，按下后不会弹起，必须顺时针旋转才能弹起复位，否则电柜内总电源开关将不能闭合，请务必注意。

三、安装及使用时的注意事项1、安装时，用8吨以上的吊车将洗车机缓慢、水平地放入基坑。

2、连接电源线（确保有足够的容量）。

3、合上电源开关，如果相序保护器红灯亮，说明连线正确，可以进行下一步操作；如果红灯不亮或PLCX7不亮，说明相序不正确，请调整相序。

4、向冲洗机和基坑中注水，知道基坑内注满水。

5、先进行手动操作，无异常时，再进行自动程序操作，一切正常后，方可让车辆驶入自行清洗。

6、清洗前，应告知司机洗车步骤。
