常用模拟开关芯片型号与功能和应用介绍
1.CD4066:
CD4066是一种四路双开关模拟集成电路。
它可以用作高速CMOS开关、模拟信号开关和数字信号开关。
CD4066具有低电平阈值和高通串脉冲响
应等特性，可以通过外部电压来控制其开关状态。
其应用包括模拟开关、
数据路由、模拟选择器和模拟交换等。
2.MAX4617:
MAX4617是一种低电阻四路双开关。
它具有低电阻和低电平失真的特点，可用于模拟交换、模拟多路复用和模拟电流控制等应用。
MAX4617还
具有高速开关时间和广泛的供电电压范围，适用于多种电路设计。
3.ADG601:
ADG601是一种单路、高精度CMOS模拟开关芯片。
它具有低电位失真、低电流和低电压操作的特点，适用于音频信号开关、电量计选择、过程控
制和自动测试设备等应用。
ADG601还具有低串扰和低抖动等特性，可以
提供高品质的信号传输。
这些模拟开关芯片的功能和应用广泛，可以满足不同领域的需求。
它
们在信号传输、数据交换、功率控制和信号处理等方面发挥着重要作用。
无论是工业自动化、通信设备、消费电子产品还是医疗设备，这些模拟开
关芯片都能够提供可靠和精确的信号控制。
因此，选取适合的模拟开关芯
片对于电路设计和系统性能至关重要。

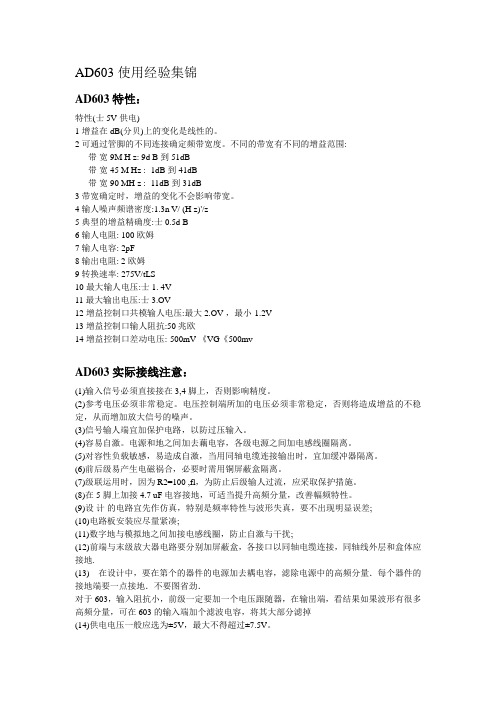

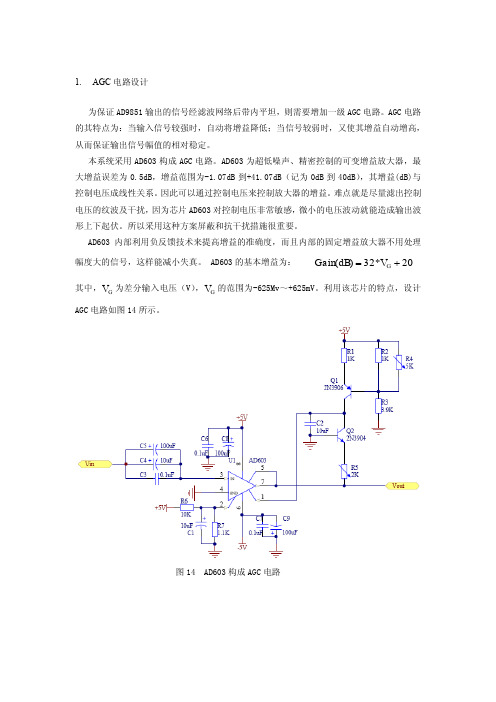

AD603使用经验集锦AD603特性：特性(士5V供电)1 增益在dB(分贝)上的变化是线性的。
2 可通过管脚的不同连接确定频带宽度。
不同的带宽有不同的增益范围:带宽 9M H z: 9d B 到51dB带宽 45 M Hz : -1dB 到41dB带宽 90 MH z : -11dB 到31dB3 带宽确定时，增益的变化不会影响带宽。
4 输人噪声频谱密度:1.3n V/ (H z)'/z5 典型的增益精确度:士0.5d B6 输人电阻: 100欧姆7 输人电容: 2pF8 输出电阻: 2欧姆9 转换速率: 275V/tLS10 最大输人电压:士1. 4V11 最大输出电压:士3.OV12 增益控制口共模输人电压:最大2.OV ，最小-1.2V13 增益控制口输人阻抗:50兆欧14 增益控制口差动电压:-500mV 《VG《500mvAD603实际接线注意：(1)输入信号必须直接接在3,4脚上，否则影响精度。
(2)参考电压必须非常稳定。
电压控制端所加的电压必须非常稳定，否则将造成增益的不稳定，从而增加放大信号的噪声。
(3)信号输人端宜加保护电路，以防过压输入。
(4)容易自激。
电源和地之间加去藕电容，各级电源之间加电感线圈隔离。
(5)对容性负载敏感，易造成自激，当用同轴电缆连接输出时，宜加缓冲器隔离。
(6)前后级易产生电磁祸合，必要时需用铜屏蔽盒隔离。
(7)级联运用时，因为R2=100 ,fl，为防止后级输人过流，应采取保护措施。
(8)在5脚上加接4.7 uF电容接地，可适当提升高频分量，改善幅频特性。
(9)设计的电路宜先作仿真，特别是频率特性与波形失真，要不出现明显误差;(10)电路板安装应尽量紧凑;(11)数字地与模拟地之间加接电感线圈，防止自激与干扰;(12)前端与末级放大器电路要分别加屏蔽盒，各接口以同轴电缆连接，同轴线外层和盒体应接地.(13)在设计中，要在第个的器件的电源加去耦电容，滤除电源中的高频分量．每个器件的接地端要一点接地．不要图省劲．对于603，输入阻抗小，前级一定要加一个电压跟随器，在输出端，看结果如果波形有很多高频分量，可在603的输入端加个滤波电容，将其大部分滤掉(14)供电电压一般应选为±5V，最大不得超过±7.5V。
放大器AD603模块目录1. 模块功能 (2)2. 工作原理 (2)3. 内部结构 (3)3.1 AD630运放芯片 (3)3.2 TLV5618 DAC芯片 ................................................................ 错误！未定义书签。
4. 放大器AD603电路原理图 (4)4.1放大器AD603模块原理图 (4)4.2放大器AD603模块印制版图（顶层） (5)4.3放大器AD603模块印制版图（底层） (5)4.4放大器AD603模块印制版图（丝印层顶层） (5)4.5放大器AD603模块印制版图（丝印层底层） (5)5. 参考文献 (6)6. 使用方法 (6)7. 测试数据和截图 (7)8. 其他 (7)1. 模块功能AD603是一种具有程控增益调整功能的芯片,是一个低噪、90MHz带宽增益可调的集成运放，如增益用分贝表示，则增益与控制电压成线性关系，压摆率为275V/μs。
它提供精确的、可由管脚选择的增益，它的增益是线性变化的,且在温度和电源电压变化时有很高的稳定性,增益变化的范围40dB，增益控制转换比例25mV/dB，响应速度为40dB，变化范围所需时间小于1μs。
AD603内部包含一个七级R-2R梯形网络组成的0dB到-42.14dB的可变衰减器和一个固定增益的放大器，此固定增益放大器的增益可通过外接不同反馈网络的方式改变,以选择AD603不同的增益变化范围。
增益在-11～+30dB时的带宽为90Mhz，增益在+9～+41dB时具有9MHz带宽。
该集成电路可应用于射频自动增益放大器、视频增益控制、A/D转换量程扩展和信号测量系统。
2. 工作原理AD603内部结构图如图2.1.1所示。
AD603由一个可通过外部反馈电路设置固定增益GF（31.07~51.07）的放大器、0~-42.14dB的宽带压控精密无源衰减器和40dB/V的线性增益控制电路构成。
程控放大器(ad603)本设计由三个模块电路构成:前级放大电路(带AGC部分)、后级放大电路和单片机显示与控制模块。
在前级放大电路中,用宽带运算放大器AD603两级级联放大输入信号,输出放大一定倍数的电压,经过后级放大电路达到大于8V的有效值输出。
ADUC812的单片机显示、控制和数据处理模块除可以程控调节放大器的增益外,还可以实时显示输出电压有效值。
本设计采用高级压控增益器件,进行合理的级联和阻抗匹配,加入后级负反馈互补输出级,全面提高了增益带宽积和输出电压幅度。
应用单片机和数字信号处理技术对增益进行预置和控制,AGC稳定性好,可控范围大,完成了题目的所有基本和发挥要求。
方案论证与比较1.可控增益放大器部分方案一简单的放大电路可以由三极管搭接的放大电路实现,图1为分立元件放大器电路图。
为了满足增益60dB的要求,可以采用多级放大电路实现。
对电路输出用二极管检波产生反馈电压调节前级电路实现自动增益的调节。
本方案由于大量采用分立元件,如三极管等,电路比较复杂,工作点难于调整,尤其增益的定量调节非常困难。
此外,由于采用多级放大,电路稳定性差,容易产生自激现象。
方案二为了易于实现最大60dB增益的调节,可以采用D/A芯片AD7520的电阻权网络改变反馈电压进而控制电路增益。
又考虑到AD7520是一种廉价型的10位D/A转换芯片,其输出Vout=Dn×Vref/210,其中Dn为10位数字量输入的二进制值,可满足210=1024挡增益调节,满足题目的精度要求。
它由CMOS电流开关和梯形电阻网络构成,具有结构简单、精确度高、体积小、控制方便、外围布线简化等特点,故可以采用AD7520来实现信号的程控衰减。
但由于AD7520对输入参考电压Vref有一定幅度要求,为使输入信号在mV～V每一数量级都有较精确的增益,最好使信号在到达AD7520前经过一个适应性的幅度放大调整,再通过AD7520衰减后进行相应的后级放大,并使前后级增益积为1024,与AD7520的衰减分母抵消,即可实现程控放大。
一、极限参数
最大输入电压V rms=1V，V P=1.4V 最大输入电压峰值不可以超过2V
二、基本连接方法
本电路采用5脚和7脚短接的高通频带接法（-11dB~31dB,90MHz带宽）
三、增益控制方法
当VG=0时，衰减器处于中央位置，提供一个21.07dB的衰减，对于最大频带范围模式，输出增益为10dB（=-21.07dB+31.07dB）
增益转换比为：25mV/dB
当控制输入端为-500mV时，增益被减小了20dB（=0.5*40dB/V），变为-10dB
当控制输入端为500mV 时，增益增加了20dB 变为30dB
增益的输出范围-11.07dB （=-42.14dB+31.07dB ）～31.07dB （=0+31.07dB ）连续变化 基本增益计算公式：1040)(+=G V dB Gain
具体操作方法
首先将Veng 调整为2.5V （6脚）
然后调整TLV5618输出2.5V 电压至Vp （8脚）将VG 变为0，使当前增益为10dB 下表为增益对照表：
步进5dB ，因此VG 步进0.125V。
常用A D芯片介绍目前生产AD/DA的主要厂家有ADI、TI、BB、PHILIP、MOTOROLA等，武汉力源公司拥有多年从事电子产品的经验和雄厚的技术力量支持，已取得排名世界前列的模拟IC生产厂家ADI、TI 公司代理权，经营全系列适用各种领域/场合的AD/DA器件。
1. AD公司AD/DA器件AD公司生产的各种模数转换器(ADC)和数模转换器(DAC)(统称数据转换器)一直保持市场领导地位，包括高速、高精度数据转换器和目前流行的微转换器系统（MicroConvertersTM )。
1）带信号调理、1mW功耗、双通道16位AD转换器：AD7705AD7705是AD公司出品的适用于低频测量仪器的AD转换器。
它能将从传感器接收到的很弱的输入信号直接转换成串行数字信号输出，而无需外部仪表放大器。
采用Σ-Δ的ADC，实现16位无误码的良好性能，片内可编程放大器可设置输入信号增益。
通过片内控制寄存器调整内部数字滤波器的关闭时间和更新速率，可设置数字滤波器的第一个凹口。
在+3V电源和1MHz主时钟时， AD7705功耗仅是1mW。
AD7705是基于微控制器（MCU）、数字信号处理器（DSP）系统的理想电路，能够进一步节省成本、缩小体积、减小系统的复杂性。
应用于微处理器（MCU）、数字信号处理（DSP）系统，手持式仪器，分布式数据采集系统。
2）3V/5V CMOS信号调节AD转换器：AD7714AD7714是一个完整的用于低频测量应用场合的模拟前端，用于直接从传感器接收小信号并输出串行数字量。
它使用Σ-Δ转换技术实现高达24位精度的代码而不会丢失。
输入信号加至位于模拟调制器前端的专用可编程增益放大器。
调制器的输出经片内数字滤波器进行处理。
数字滤波器的第一次陷波通过片内控制寄存器来编程，此寄存器可以调节滤波的截止时间和建立时间。
AD7714有3个差分模拟输入（也可以是5个伪差分模拟输入）和一个差分基准输入。
单电源工作（+3V或+5V）。
24位ad芯片AD芯片（Analog Devices）是一种集成电路芯片，专门用于模拟信号处理。
AD芯片具有高性能、高精度和低功耗的特点，广泛应用于各个领域，包括通信、工业、医疗、汽车和消费电子等。
下面将介绍AD芯片的一些典型应用和特性。
AD芯片在通信领域有着广泛的应用。
例如，AD芯片可以用于前端通信信号的处理和调制解调。
它具有优异的动态范围和抗干扰能力，可以实现高速、高精度的信号传输。
此外，AD芯片还可以用于频率合成器和时钟恢复等功能，提供稳定的时钟信号和频率精度。
工业领域是AD芯片的另一个重要应用领域。
AD芯片可以用于工业自动化系统、传感器接口、马达控制和电力传感等。
它具有高精度的数据采集和处理能力，可以实现精确的实时控制和监测。
此外，AD芯片还可以提供各种接口和通信协议，满足不同设备之间的连接和通信需求。
医疗领域也是AD芯片的一个重要应用领域。
AD芯片可以用于医疗设备的信号采集、处理和分析。
例如，它可以用于心电图仪、血压监测仪、血糖仪等设备的数据采集和处理。
AD芯片具有高灵敏度和低噪声的特点，可以实现准确的生理信号检测和分析。
汽车领域也是AD芯片的重要应用领域之一。
AD芯片可以用于汽车电子控制单元（ECU）、驾驶辅助系统和汽车信息娱乐系统等。
它可以提供高精度的数据采集和处理能力，用于车辆故障诊断、传感器接口和实时控制等。
此外，AD芯片还具有抗振动和抗温度变化的特点，能够满足汽车环境的苛刻要求。
消费电子领域也是AD芯片的一个广泛应用领域。
AD芯片可以用于音频处理、视频处理和图像传感等。
例如，它可以用于音响系统的音频信号处理，可以实现高品质的音频放大和音效处理。
此外，AD芯片还可以用于摄像头的图像传感和图像处理，提供清晰、稳定的图像质量。
总结来说，AD芯片具有高性能、高精度和低功耗的特点，广泛应用于通信、工业、医疗、汽车和消费电子等领域。
它可以实现各种模拟信号的采集、处理和传输，为各种应用提供优秀的性能和功能。
AD603是一款低噪声、电压控制型放大器，适用于射频（RF）和中频（IF）自动增益控制（AGC）系统。
以下是AD603的手册概述：
1. 功能特点
-低噪声：AD603具有极低的噪声系数，可提供优异的信号放大性能。
-电压控制型：AD603采用电压控制型放大器设计，可提供精确的增益控制。
-高增益：AD603的增益范围为+31dB至-11dB，可满足不同应用的需求。
-宽带宽：AD603的带宽可达到90MHz，可满足高频信号放大的需求。
2. 技术指标
-电源电压：+5V至+15V
-输出功率：最大2W（+20dBm）
-增益：+31dB至-11dB
-噪声系数：≤1.2dB@1MHz，≤1.8dB@10MHz
-工作温度：0℃至70℃
3. 应用
AD603适用于射频和中频自动增益控制系统，可广泛应用于雷达、卫星通信、无线电广播、卫星导航等领域。
4. 注意事项
-在使用AD603前，应仔细阅读手册，确保正确连接电路和电源。
- AD603的输入和输出阻抗应匹配，否则会影响放大效果。
-在使用AD603时，应注意保护器件和电路，避免过载和损坏器件。
以上是AD603的手册概述，如果需要更详细的操作指南，请查阅AD603的官方手册或在线教程。
