金螳螂五步放线法概要

图文详解“五步放线法”,懂了!--相关文章图文详解“五步放线法”，懂了！--相关文章做工程，施工放线施工法怎能不知？xpxys99以土建平移出来的主控线定主控线，以主控线复核总包轴线（检查总包轴线是否与理论轴线有误差），如有误差，以土建主控线平移到我司主控线为主按理论尺寸重新弹轴线，测出土建误差数据标在平面图纸上,然后以理论轴距尺寸减一米，弹墙面控制线，轴线从地面用红外线垂直水准仪移到墙面有条件。

4、以走道中间控制线为基准线，调整与走道有关的门套内、外侧的墙面完成面线定门套，此种放线方法称为平行放线法为第四步放线。

?金螳螂独步天下的精装房'五步放线法' ，绝对...命本如此1、各层总平面图主控线、轴线、完成面控制线（轴距减1米）、墙面四周顶面完成面向上250mm为机电标高线、地面±0.00水平线、各层1米水平线。

以土建平移出来的主线定主控线，以主控线复合总包轴线（检查总包轴线是否与理论轴线有误差），如有误差，以装饰公司主控线为主。

4、以走道中间控制线为基准线，调整与走道有关的门套内、外侧的墙面完成面线定门套，此种放线方法称为平行放线法为第四步放线。

施工图应该怎么看呢？小蜜蜂太极拳...包括每张图纸的名称、内容、图纸编号等，表明该工程施工图由哪几个专业的图纸及哪些图纸所组成，以便查找。

各种图纸上所用标高符号，以细实线绘制。

标高有绝对标高和相对标高。

尺寸标注由尺寸界线、尺寸线、尺寸起止点和尺寸数字所组成。

在图形外面的尺寸界线是用细实线画出的，一般应与被标注长度垂直，但在图形里面的尺寸界线以图形的轮廓线和中线来代替。

尺寸数字应标注在水平尺寸线上方（垂直尺寸线的左方）中部。

楼盖的正不正、直不直全靠放线控，他们一般都...vvv999vvv如总平面图的定位尺寸，建筑物的轴线尺寸，基础图的各部位尺寸。

根据垫层上已弹出的主轴线，测量建筑物其它细部轴线时，由一个主轴线的交点为0点，沿主轴线量出细部轴线距离，将细部轴线的两端对应点弹成墨线。

施工放线技术交底一、 施工放线总体要求1. 控制线及标高线从主体到装修完成，都应使用同一原始线；在甲方见证下，原始线由总包土建单位移交给装饰单位，办理好移交手续，三方会签；2. 装饰单位项目部提前作好放线深化平面图，报工程部审批后实施；3. 控制线须在墙身、地面、天棚分别弹线，控制线标注清晰，便于识别；4. 所有控制线由施工员100%检查，项目经理根据放线图抽查60%以上，基础零控制线100%抽查，并有检查记录；5. 控制线镂空雕版标识的样式、文字大小、字体应按公司标准统一制作，镂空标识版样式附后，电气、给排水定点高度按设计图纸要求，标识版给出的高度只是标识版样式；6. 装饰施工员提前作好各种控制线的技术交底。

二、 准备放线工具1、 经纬仪2、 红外线放线仪3、 钢卷尺4、 墨斗，弹线采用黑色优质墨汁，要求与结构附着力强，且不褪色5、 各种标识的镂空雕板和优质喷漆6、 人字梯（用于天棚放线，需便于携带和移动） 三、 施工放线流程四、操作要点1、从土建单位移交每层投射的“十字”控制点，用经纬仪校核每层三个控制点位置是否准确，并验证控制点是否闭合，弹射“十字”形主控线，见图一，以控制点为中心，弹射“十字”形主控线；图一：“十字”形主控制线2、依“十字”形主控线，在结构板面弹出方正性控制线，纵横方向尽量贯穿相对户型的走廊和过道，以便往各房间引线，见图二；方正性控制线是整个放线工作的核心，所有控制线必须依据方正性控制线引测。

图二：方正形控制线3、依据方正性控制线围绕所有墙根部弹出墙身基础零控制线（距墙300mm），此线用于墙身装修饰面定位控制检查，同时标识距饰面层距离，弹出饰面层完成线，见图三；图三：基层零控制线及饰面层线4、基础零控制线投影至天棚上，同时标出距饰面层距离，弹出饰面层距离，见图四；所有基础零控线弹设完毕后,在其纵横十字线交叉点处采用红油漆做红色三角形标志，标记要明显，以方便将来使用。

图四：基层零控制线及饰面层线5、依据墙身完成面线，对设计图纸进行深化，确定每个部件的具体尺寸并标注在深化图纸上，经甲方确认后，将不同材质的分界线及分割线弹射在墙身，并标注材质名称，见图五；图五：材质分界线及分割线6、依据天花标高线及投影至天棚的墙身完成线，结合现场实际尺寸，对天花设计图纸进行深化（包含机电末端定位点），见尺寸标注在深化图上，在墙身弹出天花跌级线，见图六；图六：天花跌级完成线7、将方正形控制线引进卫生间，并弹出零基础控制线和墙身饰面层完成线，依据墙身饰面层完成线弹出墙身排版图、部件位置线，见图七；图七：墙身基础零控制线及墙身饰面完成线8、依据墙身饰面层完成线，在地面或者墙身标识出开关插座面板及给排水管口图八：卫生水电末端定点图九：生活阳台水电末端定点五、注意事项：1、基础零控线在应用中最重要的就是持续性，该控制线一定贯穿装修整个施工过程，坚决不允许在不同施工阶段重复弹设，避免出现误差累积；2、基础零控线是否合格的最重要的指标就是方正性，否侧现场会出现大小头，成品部件无法安装，必须保证该指标合格；3、在施工过程中，避免覆盖零控线，而导致零控线不易看清，在安装饰面层时没有控制依据；在每个房间中选择两面相交墙体，将控制线先投影到墙上作为备份。

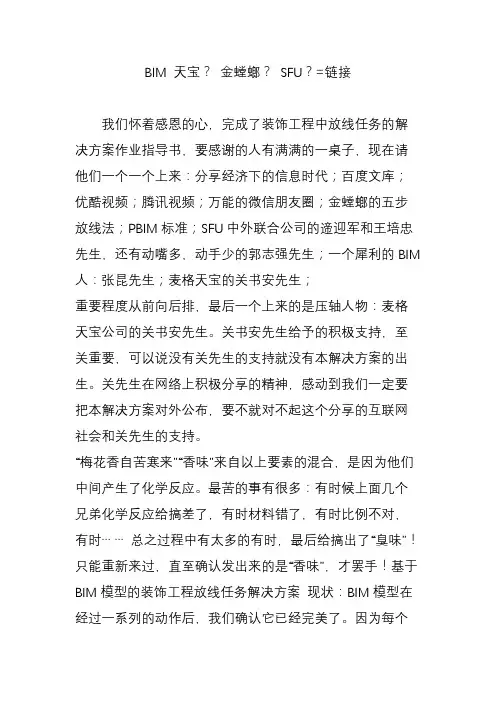

BIM 天宝？金螳螂？SFU？=链接我们怀着感恩的心，完成了装饰工程中放线任务的解决方案作业指导书，要感谢的人有满满的一桌子，现在请他们一个一个上来：分享经济下的信息时代；百度文库；优酷视频；腾讯视频；万能的微信朋友圈；金螳螂的五步放线法；PBIM标准；SFU中外联合公司的遆迎军和王培忠先生，还有动嘴多，动手少的郭志强先生；一个犀利的BIM人：张昆先生；麦格天宝的关书安先生；重要程度从前向后排，最后一个上来的是压轴人物：麦格天宝公司的关书安先生。

关书安先生给予的积极支持，至关重要，可以说没有关先生的支持就没有本解决方案的出生。

关先生在网络上积极分享的精神，感动到我们一定要把本解决方案对外公布，要不就对不起这个分享的互联网社会和关先生的支持。

“梅花香自苦寒来”“香味”来自以上要素的混合，是因为他们中间产生了化学反应。

最苦的事有很多：有时候上面几个兄弟化学反应给搞差了，有时材料错了，有时比例不对，有时… … 总之过程中有太多的有时，最后给搞出了“臭味”！只能重新来过，直至确认发出来的是“香味”，才罢手！基于BIM模型的装饰工程放线任务解决方案现状：BIM模型在经过一系列的动作后，我们确认它已经完美了。

因为每个人说它很重要，是我们所有人的工作依据，使得它太自信了，静静地躲在我们电脑屏幕的后面，养尊处优的待在有空调的办公室里面。

如何让它从电脑里站出来，走出屏幕，进入现场，是一个当下需要解决的问题！调教它：让它掌握工地上最原始的沟通语言，进入现场和一线的工人同时工作。

告诉它：醒醒了，你是为所有人服务的，起来！走两步… …解决方案目标：在办公室里利用BIM模型完成现场80%的放线作业，促使电脑里面的装饰BIM模型为现场的施工作业提供实施依据，把专业的、复杂的BIM语言通过一个工具，转换为工地现场能实施的语言。

工作任务范围说明：说明：现场数据采集完毕；装饰BIM深化模型已经实施完毕；工期紧张，要求在施工准备阶段，完成厂家定制产品的下料工作：本方案解决聚焦：装饰放线文件任务包（基于施工节点的深化装饰BIM模型）;装饰放线的基本概念：装饰施工单位在中标后，进场与土建单位进行主控线及各楼层标高控制线的移交工作，结合项目的建筑总平面图与装饰设计图，在现场进行放线工作，围绕放线依据开展生产活动。

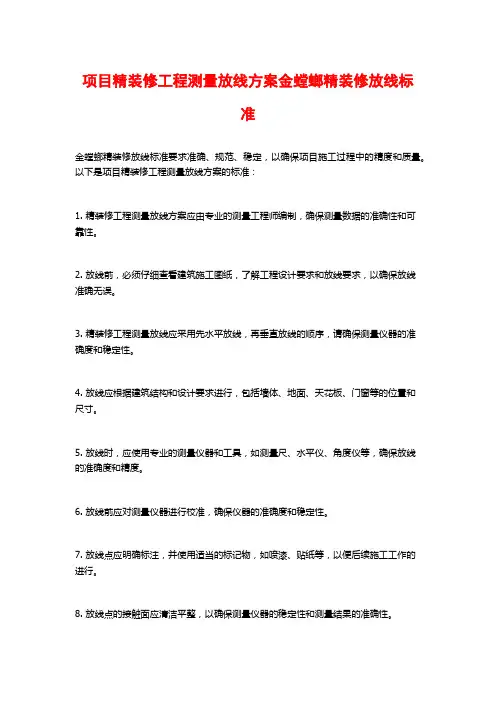

项目精装修工程测量放线方案金螳螂精装修放线标
准
金螳螂精装修放线标准要求准确、规范、稳定，以确保项目施工过程中的精度和质量。

以下是项目精装修工程测量放线方案的标准：
1. 精装修工程测量放线方案应由专业的测量工程师编制，确保测量数据的准确性和可
靠性。

2. 放线前，必须仔细查看建筑施工图纸，了解工程设计要求和放线要求，以确保放线
准确无误。

3. 精装修工程测量放线应采用先水平放线，再垂直放线的顺序，请确保测量仪器的准
确度和稳定性。

4. 放线应根据建筑结构和设计要求进行，包括墙体、地面、天花板、门窗等的位置和
尺寸。

5. 放线时，应使用专业的测量仪器和工具，如测量尺、水平仪、角度仪等，确保放线
的准确度和精度。

6. 放线前应对测量仪器进行校准，确保仪器的准确度和稳定性。

7. 放线点应明确标注，并使用适当的标记物，如喷漆、贴纸等，以便后续施工工作的
进行。

8. 放线点的接触面应清洁平整，以确保测量仪器的稳定性和测量结果的准确性。

9. 放线完成后，应对放线结果进行检查和验收，确保放线结果符合设计要求。

10. 放线过程中，应及时记录放线数据和工作记录，以备后续工程施工和验收的需要。

金螳螂精装修放线标准的制定旨在确保精装修工程的质量和效果，减少误差和纠正工程施工过程中可能出现的问题。
