五步放线法

图文详解“五步放线法”五步放线的目的是什么？1、是根据施工平面总平面图核对与施工现场理论尺寸与现场实际尺寸是否相吻合；2、通过对图纸与现场的核定，确认是否存在施工障碍，并记录在总平面图上。

以便深化图纸，为后续工作打好基础；3、根据实际数据调整平面图后，进一步调整和确认轴线、控制线以及标高线。

↓图文解读五步放线的具体步骤↓第一步放线1、根据总平面图在各施工空间放出三根基准控制线（轴线、控制线以及标高线）；2、在地面、顶面以中轴线为基点，向拟完成工作面延伸一米，平行放制完成面控制线；3、根据图纸标注尺寸，以完成面控制线为基准放制各墙面完成线；4、根据图纸标注尺寸，以1米水平线为基准放制顶面完成线；5、以顶面完成线为基准，向上延伸250mm放制机电控制标高线；6、根据图纸标注尺寸，以1米水平线为基准，放制地面±0.00水平线。

可根据工作面采用多种放线方式：流水放线法和分组放线法。

说明：此阶段是放线最佳时期，这时空调、给排水、暖通、强弱电单位均未进场施工，土建二次结构又进入尾声，工地障碍物少，有利于经纬仪器、水准仪放线施工（减少以施工单位进场后材料堆放影响放线增加协调难度）。

此阶段是主控线、标高线移交、抢放主控线、水平线、轴线或一米的控制线。

复核主控制线1、根据土建图纸平移出来的主控线，现场确定主控线。

2、以主控线复核总包轴线（检查总包轴线是否与理论轴线有误差），如有误差，测出误差数据标在平面图纸上,然后以理论轴距尺寸减一米，弹墙面控制线。

第二步放线1、根据图纸，以轴向控制线为基准，放制各区域厨、卫墙面四周瓦工粉刷完成面线；2、根据图纸，以轴向控制线为基准，放制各区域油工粉刷完成面线；3、根据图纸，以轴向控制线为基准，放制各区域木硬包、软包完成面线；4、根据图纸，以轴向控制线为基准，放制各区域木饰面完成面线。

根据轴向控制线，测量土建墙面粉刷完成面平整度、方正度是否满足施工要求。

如有误差，首先应对不平整墙面进行处理。

图文详解“五步放线法”,懂了!--相关文章图文详解“五步放线法”，懂了！--相关文章做工程，施工放线施工法怎能不知？xpxys99以土建平移出来的主控线定主控线，以主控线复核总包轴线（检查总包轴线是否与理论轴线有误差），如有误差，以土建主控线平移到我司主控线为主按理论尺寸重新弹轴线，测出土建误差数据标在平面图纸上,然后以理论轴距尺寸减一米，弹墙面控制线，轴线从地面用红外线垂直水准仪移到墙面有条件。

4、以走道中间控制线为基准线，调整与走道有关的门套内、外侧的墙面完成面线定门套，此种放线方法称为平行放线法为第四步放线。

?金螳螂独步天下的精装房'五步放线法' ，绝对...命本如此1、各层总平面图主控线、轴线、完成面控制线（轴距减1米）、墙面四周顶面完成面向上250mm为机电标高线、地面±0.00水平线、各层1米水平线。

以土建平移出来的主线定主控线，以主控线复合总包轴线（检查总包轴线是否与理论轴线有误差），如有误差，以装饰公司主控线为主。

4、以走道中间控制线为基准线，调整与走道有关的门套内、外侧的墙面完成面线定门套，此种放线方法称为平行放线法为第四步放线。

施工图应该怎么看呢？小蜜蜂太极拳...包括每张图纸的名称、内容、图纸编号等，表明该工程施工图由哪几个专业的图纸及哪些图纸所组成，以便查找。

各种图纸上所用标高符号，以细实线绘制。

标高有绝对标高和相对标高。

尺寸标注由尺寸界线、尺寸线、尺寸起止点和尺寸数字所组成。

在图形外面的尺寸界线是用细实线画出的，一般应与被标注长度垂直，但在图形里面的尺寸界线以图形的轮廓线和中线来代替。

尺寸数字应标注在水平尺寸线上方（垂直尺寸线的左方）中部。

楼盖的正不正、直不直全靠放线控，他们一般都...vvv999vvv如总平面图的定位尺寸，建筑物的轴线尺寸，基础图的各部位尺寸。

根据垫层上已弹出的主轴线，测量建筑物其它细部轴线时，由一个主轴线的交点为0点，沿主轴线量出细部轴线距离，将细部轴线的两端对应点弹成墨线。

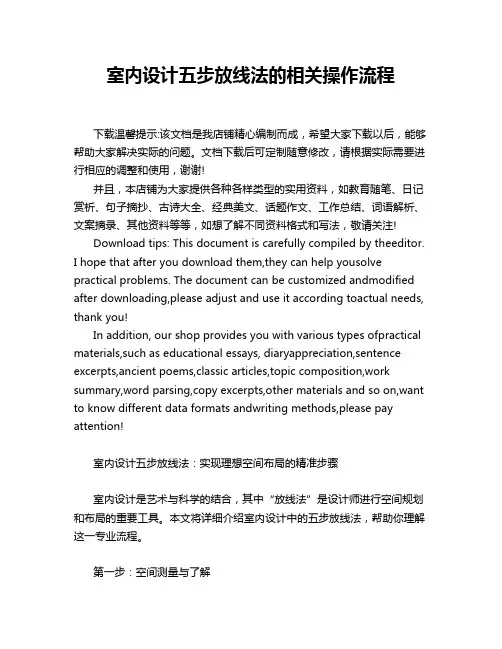

室内设计五步放线法的相关操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!室内设计五步放线法：实现理想空间布局的精准步骤室内设计是艺术与科学的结合，其中“放线法”是设计师进行空间规划和布局的重要工具。

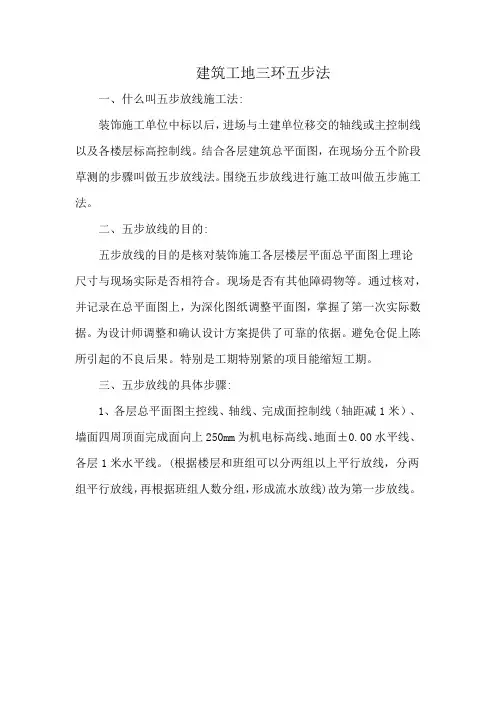

建筑工地三环五步法
一、什么叫五步放线施工法:
装饰施工单位中标以后，进场与土建单位移交的轴线或主控制线以及各楼层标高控制线。

结合各层建筑总平面图，在现场分五个阶段草测的步骤叫做五步放线法。

围绕五步放线进行施工故叫做五步施工法。

二、五步放线的目的:
五步放线的目的是核对装饰施工各层楼层平面总平面图上理论
尺寸与现场实际是否相符合。

现场是否有其他障碍物等。

通过核对，并记录在总平面图上，为深化图纸调整平面图，掌握了第一次实际数据。

为设计师调整和确认设计方案提供了可靠的依据。

避免仓促上陈所引起的不良后果。

特别是工期特别紧的项目能缩短工期。

三、五步放线的具体步骤:
1、各层总平面图主控线、轴线、完成面控制线（轴距减1米）、墙面四周顶面完成面向上250mm为机电标高线、地面±0.00水平线、各层1米水平线。

(根据楼层和班组可以分两组以上平行放线，分两组平行放线，再根据班组人数分组，形成流水放线)故为第一步放线。
