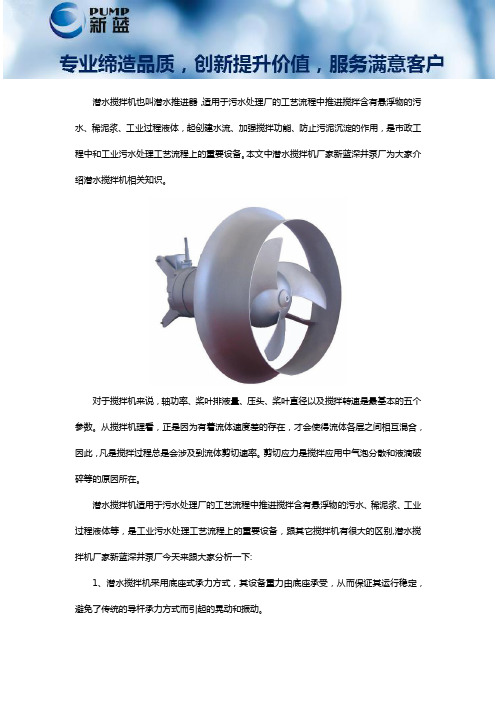

潜水搅拌机也叫潜水推进器，适用于污水处理厂的工艺流程中推进搅拌含有悬浮物的污水、稀泥浆、工业过程液体，起创建水流、加强搅拌功能、防止污泥沉淀的作用，是市政工程中和工业污水处理工艺流程上的重要设备。
本文中潜水搅拌机厂家新蓝深井泵厂为大家介绍潜水搅拌机相关知识。
对于搅拌机来说，轴功率、桨叶排液量、压头、桨叶直径以及搅拌转速是最基本的五个参数。
从搅拌机理看，正是因为有着流体速度差的存在，才会使得流体各层之间相互混合，因此，凡是搅拌过程总是会涉及到流体剪切速率。
剪切应力是搅拌应用中气泡分散和液滴破碎等的原因所在。
潜水搅拌机适用于污水处理厂的工艺流程中推进搅拌含有悬浮物的污水、稀泥浆、工业过程液体等，是工业污水处理工艺流程上的重要设备，跟其它搅拌机有很大的区别,潜水搅拌机厂家新蓝深井泵厂今天来跟大家分析一下:1、潜水搅拌机采用底座式承力方式，其设备重力由底座承受，从而保证其运行稳定，避免了传统的导杆承力方式而引起的晃动和振动。
2、潜水搅拌机的密封较安全可靠，永不受污水中污物而受到任何的影响。
3、潜水搅拌机的导轨式底座支撑结构，可以提升滑移稳定，支撑受力简洁可靠，抵抗侧向偏心而引起的冲击载荷能力强。
4、潜水搅拌机带水安装装置，该装置产品新颖，直接在水上固定安装设备。
5、微型潜水式传动箱其具有结构紧凑、传动平稳、体积小、重量轻、效率高、故障少、寿命长等特点。
6、潜水搅拌机的电缆线设置防拽拉保护装置，该装置有两部分组成，一是水下进线密封处辅助保护机构，保护进线密封不被拽拉损坏，二是水上防电缆线脱落机构，保护电缆线不会掉落、不会被叶轮缠绕。
7、潜水搅拌机采用玻璃钢叶轮，具有高强度复合材料，整体式成型、耐腐蚀能力强、重量轻、效率高。
南京新蓝深井泵厂采用国际先进技术工艺，是一家集研制、开发、生产、销售、服务于一体专业性企业。
专业设计生产长轴深井泵、深井消防泵、深井潜水泵（井用潜水泵）、潜水排污泵、潜水搅拌机、潜水推进器、潜水曝气机、立式排污泵、污泥回流泵、潜水轴流泵、潜水混流泵等产品，结构先进、性能好、可靠性强、价格合理，深受国内外用户的好评。
潜水搅拌机（冲压式不锈钢）
发表时间：2011-3-26 文字〖大中小〗阅读次数：894 [关闭窗口]
潜水搅拌机作为水处理工艺中的关键设备，在水处理工艺流程中，可满足生化过程中固液二相和固液气三相得均质、流动的工艺要求。
他又潜水电机、叶轮和安装系统等部分组成，根据传动方式的不同，潜水搅拌机可分为：混合搅拌机和低速推流两大系列。
混合搅拌系列产品常选用多级电机，采用直连式结构，它与传统相比，具有结构紧凑。
耗能低，效率高，便于维护保养。
叶轮制造进度高、推力大。
该系列产品适用于需要固液搅拌、混合的场合。
应用范围
潜水搅拌机主要应用在市政和工业污水处理过程中的混合、搅拌和环流，也可用于景观水环境的养护，通过叶轮旋转运动达到创建水流的作用，改善水体质量，增加谁用含氧量，有效。
潜水搅拌机结构简单、操作方便、效率高潜水搅拌机是一种多功能的设备，广泛应用于多个领域，其重要作用包含：污水处理。
在污水处理厂和工业流程中，潜水搅拌机用于搅拌含有悬浮物的液体，防止物理沉淀和产生死角。
它促进水循环，帮忙悬浮物和消化过程，从而提高处理效率和减少处理本钱。
污泥处理。
潜水搅拌机帮忙污泥混合，避开沉积，提高污泥浓度和全都性，减少处理时间和本钱。
水处理。
用于水池、储水池和水处理厂等地方，搅拌水体，促进水体循环，提高水质。
混凝土搅拌。
在混凝土施工现场使用，用于搅拌混凝土和水泥糊，以提高混凝土质量。
港口建设。
用于港口和码头建设，搅拌港湾水域中的沉积物，保持水道深度和提高航行安全性。
鱼塘养殖。
用于鱼塘和水产养殖场，循环搅拌水体增氧，提高水质促进鱼类生长。
环境改善。
在深水工程、冷却水系统、安装水下仪器、改善海底环境以及排放废物等方面应用，以保护环境、提高水质和掌控环境变量。
潜水搅拌机是一种紧要的设备，能够提高生产效率、改善环境质量、保护自然资源，并在多个领域中发挥关键作用。
潜水搅拌机又称水下搅拌机，一般用于污水处理厂搅拌含有悬浮物的污水、稀泥浆等，可以推动水流，加添池底了流速、不使污泥下沉并可提高曝气效果。
水下搅拌机结构紧凑、安装简单、操作方便、易于维护和修理、动力消耗较小。
潜水搅拌机是一种常用于水处理领域的设备，它可以将水中的悬浮物、沉淀物等杂质充分混合，以便更好地进行后续的处理。
潜水搅拌机的工作原理是通过搅拌叶片的旋转，产生猛烈的涡流和剪切力，使水中的杂质分散、悬浮，从而实现混合的效果。
潜水搅拌机具有结构简单、操作方便、效率高等优点，广泛应用于污水处理、污泥处理、水处理等领域。
在污水处理中，潜水搅拌机可以有效地提高污水的处理效率，减少处理时间和本钱，同时还可以减少气味和污泥的产生，保障环境卫生。
除了在水处理领域，潜水搅拌机还可以用于工业生产中的混合、搅拌等工艺过程，如化工、食品、制药等行业。
它可以帮忙企业提高生产效率，降低生产本钱，提高产品质量。
潜水搅拌机技术说明1设备名称及安装地点每个区域均设水下搅拌器。
.2 供货范围每套搅拌机应成套地配备安全及有效可靠运行所需的设备及附件，主要有驱动电机、紧固件、导轨、导链、潜水电缆和控制电缆及所有连接附件。
总则：标准化的外观、运行、维修、备品备件以及制造商服务，所提供的设备必须是一个制造商的最终产品。
3 材质：4 设备结构描述A.潜水搅拌器设计可提升式水平潜水搅拌器应能在全浸没条件下24h连续运行，同时能适应间歇运行和长期停止状态后恢复运行的工作状况。
桨叶由水下电机通过减速齿轮驱动。
每台潜水搅拌器应配备不锈钢双导向杆和不锈钢提升链，使之自由升降及转向。
潜水搅拌器可上下升降，方便的移动，检查和维修无需人员下到池中。
滑行杆支架作为潜水搅拌器整体部件之一，潜水搅拌器的整体重量受力都作用在这个支架上，并且这个支架可承受潜水搅拌器形成的推力。
应保证潜水搅拌器及其附件和电缆在40米水深无泄漏损失，并具有连续潜水的功能。
我司应成套提供潜水搅拌器全部的安装紧固件及支撑件，金属材料采用不锈钢AISI304。
A. 搅拌器的构造每台搅拌器应具有一体化的齿轮、封闭式连接、潜水型。
搅拌器的所有部件，包括电机和齿轮箱，都应能够在水下24h连续运行。
除底座和叶片外，搅拌器的主要部件应为灰口铸铁，ASTM A–48 Class 35B , BS 1452 Grade 260或DIN 1691 GG25，表面光滑，无气泡、孔隙、裂缝、瑕疵、砂眼或激冷硬块的金属。
所有的螺母、螺钉和垫圈应为AISI 316不锈钢或更好的材质。
搅拌器叶片材质玻璃纤维强化聚胺脂。
搅拌器外部所有与搅拌液体发生接触的铸铁表面都应有一层工厂使用的环氧乙脂涂层喷涂或液体陶瓷CO涂层保护。
搅拌器主件的密封设计在加工面上应采用金属与金属接触。
在需要防水密封的临界接触面上应是机械加工，并嵌入两组腈或氟化橡胶O型圈，从而使两个面上的橡胶O型环及O型环接触的四个侧面无需特别的扭距限制就能获得压紧。
冲压式潜水搅拌机的工作原理和特点
冲压式潜水搅拌机在安装完成后应有一个滑动的导杆支架作为其整体的一部分，整个重量应受力在一个支架上，该支架必须能够承受潜水搅拌机造成的所有推力，潜水搅拌机及其附件和电缆，应能够连续浸没在大深度为20米的水下而不会损失其水密性。
潜水搅拌机适用于污水处理厂和工业流程中搅拌含有悬浮物的液体，适用于工业和城市污水处理厂曝气池，其产生低切向流的强力水流，可用于循环及硝化、脱氮和除磷阶段创建水流等。
冲压式潜水搅拌机主要特点：
1、结构紧凑、操作维修简单、安装检修方便、使用寿命长；
2、叶轮具有水力设计结构，工作效率高，后掠式叶片具有自洁功能，可防杂物缠绕、堵塞；
3、与曝气系统混合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀；
4、电机绕组绝缘等级F级，防护等级为IP68，选用优质轴承和电机防凝露装置，使电机的工作更安全；
5、两道机械密封；
作为水处理工艺中的关键设备，在水处理工艺流程中，可实现生化过程中固液二相流和固液气三相流的均质、流动的工艺要求。
冲压式潜水搅拌机由潜水电机、齿轮箱、叶浆和安装系统等组成，根据传动方式的不同，潜水搅拌机可分为：多级直联式(混合搅拌)和齿轮箱式(低速推流)两大系列，产品选用多级电机，采用直联式结构，它与
传统的大功率电机通过减速机降速相比，具有结构紧凑、能耗低、效率高，便于维护保养等优点。
潜水搅拌机（进口品牌）技术说明1、工作范围设备主要组成部分及供货范围(不限于此)：装配完整的潜水搅拌机；导杆、提升链、支撑件、手摇提升吊架等全套提升装置；潜水电缆及保护套、接头、紧固件、吊环等；现场电缆接线箱；电机潜水保护器；所有连接附件、化学地脚螺栓；现场安装、检验、调试及试运行。
2、现场条件及技术要求3、设备性能与结构·基本性能潜水搅拌器采用高速螺旋桨，螺旋桨为3个叶片。
搅拌机工作时，池底水平流速大于0.3m/s，以防发生沉淀。
搅拌机能沿导杆上下移动，升降自如，并可进行水平角度和垂直方向的调整，并设有安全制动装置。
·叶轮搅拌机采用具有良好自清功能、工作时无振动、且经过优化设计的螺旋桨叶轮，不锈钢316L材质，并经过动平衡试验。
叶轮能高效地搅拌推动池底流体的流动。
所有桨叶都具有相同的形状。
搅拌器叶轮为水力平衡无堵塞后曵设计。
叶轮和轴之间采用键连接固定在轴的端部，并加以密封，叶轮和轴采用锁定装置以防叶轮和轴无论是正转还是偶尔发生反转都不会发生松动。
叶轮作动平衡和静平衡试验。
·轴搅拌器与电机同轴。
搅拌器螺旋桨的轴是电机轴的延伸。
不接受藕联结构。
·轴承所有轴承的使用寿命＞100,000h。
机械密封每台搅拌器配有一个双机械密封系统。
密封在油腔内运行，该油腔能以一稳定的流速对重叠的密封面进行润滑。
·电机电机为潜水电机，绝缘等级为H级，电机的防护等级为IP68。
电机的额定功率大于额定点轴功率的1.25倍。
电机潜水保护器检测内容包括：电机的定子绕组超温；电机腔进水；动力电缆的尺寸符合IEC标准并提供足够的长度以接入接线盒且不拼接，电缆外护套是低吸收性的材料，并柔性承受电缆进线处的压力，电机和电缆在水下连续使用时，不会失去其防水性能。
·电缆进线密封电缆进线密封设计能消除一定的扭矩以形成一个防水的潜水密封。
该密封保证电缆的更换，不能用环氧、硅或其它二次密封系统进行密封。
潜水搅拌器技术说明1、总述潜水搅拌器是通过叶轮的高速旋转，对污水进行剧烈搅动，除起到使池中污水呈悬浮状态还起到水流的推进作用，即在池底的横向、竖向产生扰动，使池内混合液充分混合，避免沉淀和死角。
2、供货范围蓝深集团股份有限公司提供完整的潜水搅拌器，并随机配备动力和控制电缆、安装支架，电缆预留不少于10%余量。
含安装装置及提升装置，自带相对应的保护器。
现场控制箱、接线箱不在本项供货范围。
3、技术参数表4、结构和性能1）潜水搅拌器主要由外壳、叶轮、轮轴、轴承、驱动装置、电缆、安装导杆等部件组成；其整体结构紧凑，安装方便，操作简单，易于维修，配套电机功率小，无噪音，叶片采用反扭曲线设计，叶片无阻塞和缠绕现象。
a外壳潜水搅拌器的外壳采用304不锈钢材质。
壳体表面光滑、无气孔、水平整等癖暇；壳体具有足够的厚度来承受所有的负荷，在需要水封的部位，采用丁腈橡胶制的O型密封环进行密封。
b叶轮潜水搅拌器的螺旋叶轮采用不锈钢整体制作而成，所有叶片采用相同的形式，叶片的间隔距离均匀设置，叶轮与泵轴之间采用单键固定在轴的端部，并采用保护帽进行密封，叶轮与轴采用内部锁定装置以防叶轮和轴在运转时发生松动；叶轮具有自动清洗功能；叶轮整体经动平衡试验，表面经精心加工和处理，以最大效率传递电机输出功率，对污水进行充分的混合和促进池底污水的流动。
c轮轴轮轴是电机轴的延伸段，即轮轴和电机轴是同一根轴（连续无间断的），采用不锈钢材料加工而成，能承受所有轴向和径向负荷，其使用寿命不低于50000小时。
d轴承电机轴由两个轴承支承，支承轴承为双列球轴承；而主轴承为双列球面滚子轴承；叶轮轴由一个双列角接触球轴承和一个圆柱滚子轴承支撑；轴承的运行寿命大于100000小时。
e密封有两个机械密封和一个唇形密封组成。
密封装置材料：碳化钨--碳化钨。
每个轮轴配备串联式双层独立的旋转轴机械密封系统，密封装置在一只油箱内运行。
机械密封设计寿命大于25000小时。
