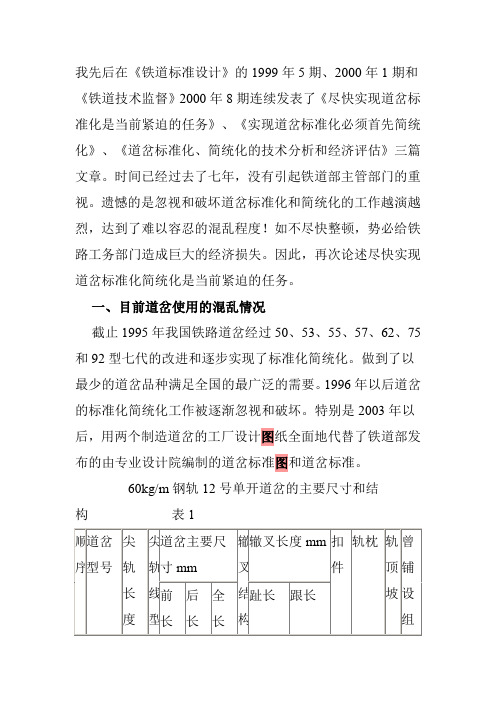

我先后在《铁道标准设计》的1999年5期、2000年1期和《铁道技术监督》2000年8期连续发表了《尽快实现道岔标准化是当前紧迫的任务》、《实现道岔标准化必须首先简统化》、《道岔标准化、简统化的技术分析和经济评估》三篇文章。
时间已经过去了七年，没有引起铁道部主管部门的重视。
遗憾的是忽视和破坏道岔标准化和简统化的工作越演越烈，达到了难以容忍的混乱程度！如不尽快整顿，势必给铁路工务部门造成巨大的经济损失。
因此，再次论述尽快实现道岔标准化简统化是当前紧迫的任务。
一、目前道岔使用的混乱情况截止1995年我国铁路道岔经过50、53、55、57、62、75和92型七代的改进和逐步实现了标准化简统化。
做到了以最少的道岔品种满足全国的最广泛的需要。
1996年以后道岔的标准化简统化工作被逐渐忽视和破坏。
特别是2003年以后，用两个制造道岔的工厂设计图纸全面地代替了铁道部发布的由专业设计院编制的道岔标准图和道岔标准。
60kg/m钢轨12号单开道岔的主要尺寸和结构表1更有甚者，铁路的新建工程，铁道部建设司要求各铁路勘测设计院依然采用铁道部发布的由专业设计院编制的道岔标准图和道岔标准。
而铁路局的大修和维修工程，铁道部运输局要求采用两个道岔制造工厂设计的图纸。
显见这是政出多门的极端现象。
铁路的新建工程、铁路的大修和维修工程采用的道岔最终都要交付铁路局使用。
因此，更加重破坏道岔的标准化和简统化，最终的受害者是道岔使用的工务部门。
为了说明目前道岔使用的混乱情况，如以铁路干线上大量使用的60kg/m钢轨12号单开道岔为例，截止1993年有4种，1996年有9种，1998年有11种，2000年有13种，2004年有19种，如表1所列。
在表1中，第1项是干线铁路线路上大量铺设了60kg/m 钢轨，而道岔的60AT轨跟端锻造工艺尚未研制成功前，设计采用60kg/m钢轨制造尖轨的过渡型道岔，当60AT轨跟端锻造工艺研制成功后，立即停止了过渡型道岔的生产。

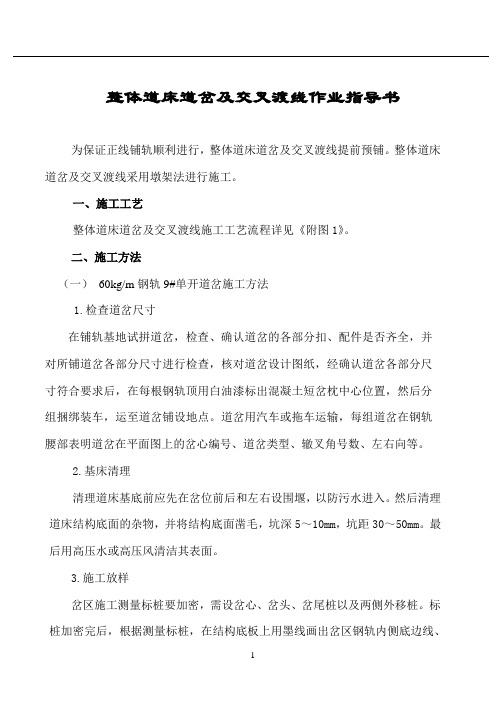

目录前言 (2)1.工法特点 (2)2.适用范围 (3)3.工艺原理 (3)4.施工工艺流程及操作要点 (3)4.1 交叉渡线施工工艺流程图 (3)4.2 工艺流程 (4)5.检测工具 (12)6.质量控制 (13)6.1质量控制标准 (13)6.2质量控制措施 (17)7.道岔调整 (18)7.1道岔标高、水平调整 (18)7.2道岔的轨距调整 (18)7.3道岔轨向的调整 (19)8.安全措施 (20)8.1安全管理措施 (20)8.2安全技术措施 (20)9.环保措施 (21)附图1 (22)附图2 (22)附图3 (23)客运专线交叉渡线道岔岔区轨枕埋入式无碴轨道铺设工法中铁十七局集团第一工程有限公司蔡德培前言海南东环铁路海口东站共有14组12#道岔，其中10组无砟轨道，4组有碴轨道。
1-3号为单渡线无砟道岔，5号、7号、10号、12号为4组无砟单开道岔，2-4-6-8号为无砟交叉渡线道岔，9号、11号、14号、16号为有碴单开道岔。
本文主要讲解2-4-6-8号交叉渡线的施工方法。
新海口东站交叉渡线道岔位于新海口特大桥613-614号连续梁上，岔区为轨枕埋入式无砟轨道，道岔直向允许通过速度为200km/h，侧向速度为50km/h，扣件采用分开式弹条Ⅱ型扣件，在特殊部位用弹条Ⅲ型扣件，岔区道床板与底座板间设置“两布一膜”滑动层，在底座上设置纵横向凹槽，以约束定位岔区道床板。
道岔采用中铁山桥生产的12#道岔。
1.工法特点1.1无砟道岔采用国产化成熟、定型的道岔结构形式。
1.2道岔铺设工序复杂，技术先进，要合理的组织人员，合理安排施工工序。
1.3精调小车精调，精度高，直观，精调速度快。
2.适用范围适用于客运专线铁路12#5.0m间距交叉渡线道岔岔区轨枕埋入式无砟轨道的铺设施工。
3.工艺原理交叉渡线铺设施工测量放样是用全站仪根据桥梁上的CPⅢ点精确定位，定位出道岔的平面位置，然后由人工严格按照道岔设计图和道岔铺设图来施工，原地拼装。

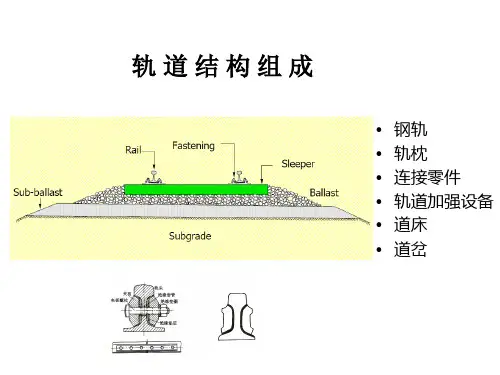

交叉渡线一、交叉渡线的养护交叉渡线占地面积较大，除四组单开道岔在养护上与一般道岔有相同规律外，因交叉部分结构复杂，钢轨交错排列，岔枕连贯接通，轨距、水平、方向互相牵连，所以起道、拨道、改道必须得当，程序必须合理，否则，很难使其经常保持在完好状态。
(一)起道在站场大平较好，或道岔处于大平高处的情况下，一般先起中间（包括交叉部分和四个角的普通辙叉部分）后起四角，这样容易将整个道岔起平。
起中间时，先要找出高低和水平较高处作为控制点，起平各股钢轨水平，然后再以此为标准，起平中间部分，而后分别将四个角中间部分起平。
如果道岔处在站场大平的低处，在起道量大的情况下，可选择一个角引进站场大平，再按照先起中间、后起其他三个角的程序做好起道工作。
道岔的交叉部分有8根短轨，短轨拱腰常常造成水平超限。
接头处长岔枕产生翘头，也是造成短轨拱腰的原因之一。
由于各方向行车密度不均等，过车少的一股钢轨轨底与垫板或岔枕形成空隙，产生空吊板。
这些有碍高低、水平的不利因素，在起道时都要予以充分注意，以确保起道质量。
如果交叉部分过车较多，锐角辙叉和钝角辙叉容易低落，可适当抬高；如果交叉部分过车较少时，切忌抬高，以免造成四周低中间高的“宝塔”形。
维修时为了与中间顺平，势必抬高四角，这样将会越抬越高，对站场大平不利。
(二)拨道1)先将一侧的两单开道岔与线路的大方向拨顺，特别要将此侧的两单开的岔尾接头及护轨部分严格按线路的大方向拨顺。
该处方向不顺会直接影响中间交叉部分的拨道质量。
2)拨另一侧的两组单开道岔时，要先检查两端岔尾接头处各股的轨距，计算出本侧外股岔尾接头是否需要内收或外放，然后再根据内收或外放的数值进行拨道。
防止拨道后因轨距不良造成返工。
3)拨中间部分时，不要看两侧的直股，而要以中间的交叉部分为基准，和前后方向顺直。
因为交叉部分的锐角辙叉和外侧两股的钢轨固定在同一根拼接岔枕上，改动交叉部分作业复杂，而改动外侧线路容易。
(三)改道1)首先要将两端单开道岔的四组普通辙叉处的轨距改好，将普通辙叉置于正确的位置上。
交叉线岔检修作业指导书3.3 主要材料设备4、作业流程、项目及方法4.1 流程图4.2方法4.2.1 作业准备按规程要求填写工作票并交付工作领导人，工作领导人向作业组全体成员宣读工作票、分工并进行安全预想，检查工具、材料。
4.2.2 完成安全措施做好安全措施，工作领导人确认完成安全措施后，通知各作业组开工。
4.2.3 测量检查①测量线岔交叉点的位置。
方法一：使用DJJ接触网激光测量仪A拉伸测量架，将测量架放在线岔处任一对钢轨上，且位于线岔中心下方。
B 轻轻移动滑块，使观察窗中的十字丝中心和线岔中心投影重合。
C线岔中心读数：通过读测量架侧面的红色刻度尺和另一内轨内侧交点就可以读出两内轨轨距;红色刻度尺和滑块交点的读数（读数较小的那一侧）加上40mm就是线岔中心投影与某一内轨的距离。
②测量两接触线相距500处的高差。
方法一：使用DJJ接触网激光测量仪A拉伸测量架，将测量架放在线岔处任一对钢轨上，旋紧紧固旋钮（紧固旋钮位于操作人员右侧）。
B轻轻移动滑块，分别测出两接触线投影与拉出值读数尺相交的数值，两数值之和为两接触线的水平距离，前后移动测量架，使水平距离约500mm。
C 先测某一接触线的导高，再测另一接触线的导高两者的差值即为500mm 处高差。
③道岔柱接触线高度、拉出值。
道岔柱接触线高度、拉出值具体测量方法见DDJ接触网激光测量仪操作手册。
④确定线岔始触区。
线岔始触区测量：正线接触线始触区：先用红线标画出侧线线路中心，目测出始触区大概位置，再用侧杆或线坠和钢卷尺进行复核。
复核时，用测杆或线坠找出正线接触线的垂直投影，再用钢卷尺进行测量，分别找到接触线垂直投影距侧线线路中心600mm，1050 mm的两个部位，相应对应到接触线上的直线段就是始触区。
侧线接触线始触区：先用红线标画出正线线路中心，目测出始触区大概位置，再用测杆或线坠和钢卷尺进行复核。
复核时，用测杆或线坠找出侧线接触线的垂直投影，再用钢卷尺进行测量，分别找到接触线垂直投影距正线线路中心600mm，1050mm的两个部位，相应对应到接触线上的直线段就是始触区。
