目录前言 (2)1.工法特点 (2)2.适用范围 (3)3.工艺原理 (3)4.施工工艺流程及操作要点 (3)4.1 交叉渡线施工工艺流程图 (3)4.2 工艺流程 (4)5.检测工具 (12)6.质量控制 (13)6.1质量控制标准 (13)6.2质量控制措施 (17)7.道岔调整 (18)7.1道岔标高、水平调整 (18)7.2道岔的轨距调整 (18)7.3道岔轨向的调整 (19)8.安全措施 (20)8.1安全管理措施 (20)8.2安全技术措施 (20)9.环保措施 (21)附图1 (22)附图2 (22)附图3 (23)客运专线交叉渡线道岔岔区轨枕埋入式无碴轨道铺设工法中铁十七局集团第一工程有限公司蔡德培前言海南东环铁路海口东站共有14组12#道岔，其中10组无砟轨道，4组有碴轨道。

1-3号为单渡线无砟道岔，5号、7号、10号、12号为4组无砟单开道岔，2-4-6-8号为无砟交叉渡线道岔，9号、11号、14号、16号为有碴单开道岔。

本文主要讲解2-4-6-8号交叉渡线的施工方法。

新海口东站交叉渡线道岔位于新海口特大桥613-614号连续梁上，岔区为轨枕埋入式无砟轨道，道岔直向允许通过速度为200km/h，侧向速度为50km/h，扣件采用分开式弹条Ⅱ型扣件，在特殊部位用弹条Ⅲ型扣件，岔区道床板与底座板间设置“两布一膜”滑动层，在底座上设置纵横向凹槽，以约束定位岔区道床板。

道岔采用中铁山桥生产的12#道岔。

1.工法特点1.1无砟道岔采用国产化成熟、定型的道岔结构形式。

1.2道岔铺设工序复杂，技术先进，要合理的组织人员，合理安排施工工序。

1.3精调小车精调，精度高，直观，精调速度快。

2.适用范围适用于客运专线铁路12#5.0m间距交叉渡线道岔岔区轨枕埋入式无砟轨道的铺设施工。

3.工艺原理交叉渡线铺设施工测量放样是用全站仪根据桥梁上的CPⅢ点精确定位，定位出道岔的平面位置，然后由人工严格按照道岔设计图和道岔铺设图来施工，原地拼装。

001 CZ577 每米60kg钢轨9号(V直小于等于120每小时)单开道岔002 CZ580 改进型每米60kg钢轨9号道岔5m间距交叉渡线003 CZ581 改进型每米60kg钢轨9号5.3m间距交叉渡线004 CZ582 改进型每米60kg钢轨9号5.5m间距交叉渡线005 CZ583 改进型每米60kg钢轨9号6.5m间距交叉渡线006 CZ2209 92改进型每米50kg钢轨9号可动心辙叉单开道岔007 CZ2215 每米50kg钢轨12号改进型单开道岔008 CZ2216 每米50kg钢轨12号道岔5m间距交叉渡线009 CZ2505 每米60kg钢轨9号(vz140)单开道岔010 CZ2516 每米60kg钢轨12号提速改造(vz200)可动心轨辙叉单开道岔011 CZ2516D 每米60kg钢轨12号(VZ200)可动心辙叉单开道岔012 CZ2527 每米60kg钢轨30号改进型单开道岔013 SC325-3 每米60kg钢轨12号(VZ200)单开道岔014 SC330-03 每米60kg钢轨12号单开道岔015 SC340-301 每米60kg钢轨12号道岔5m间距交叉渡线016 SC341-301 每米60kg钢轨12号道岔5.3m间距交叉渡线017 SC342-301 每米60kg钢轨12号道岔5.5m间距交叉渡线018 SC343-301 每米60kg钢轨12号道岔6.5m间距交叉渡线019 SC350-3 每米60kg钢轨12号(VZ120)复式交分道岔020 京津城际18号德国高速道岔021 京津城际36号德国高速道岔022 铁联线002 每米60kg钢轨12号单开道岔023 铁联线002 每米60kg钢轨12号可动心轨辙叉单开道岔024 专线4112-3 每米43kg钢轨9号单开道岔025 专线4128 每米60kg钢轨12号单开道岔026 专线4132 每米75kg钢轨12号单开道岔027 专线4135 每米75kg钢轨18号单开道岔028 专线4141 每米50kg钢轨9号单开道岔029 专线4144 每米50kg钢轨12号单开道岔030 专线4147 每米50kg钢轨12号单开道岔031 专线4151-3 每米50kg钢轨9号单开道岔032 专线4155 每米50kg钢轨18号单开道岔033 专线4190-2 每米60kg钢轨12号单开道岔034 专线4194-2 每米60kg钢轨9号单开道岔035 专线4198 每米50kg钢轨12号单开道岔036 专线4201-3 每米60kg钢轨12号单开道岔037 专线4204-3 每米60kg钢轨9号单开道岔038 专线4207-3 每米60kg钢轨18号单开道岔039 专线4220-2 每米60kg钢轨12号单开道岔040 专线4223-3 每米60kg钢轨18号单开道岔041 专线4228-2 每米60kg钢轨12号单开道岔042 专线4245A-3 每米60kg钢轨18号可动心轨辙叉单开道岔043 专线4249-3 每米60kg钢轨12号单开道岔044 专线4257-2 每米50kg钢轨12号单开道岔045 专线4263-3 每米60kg钢轨30号单开道岔046 专线4272-3 每米60kg钢轨38号单开道岔047 专线5816 每米50kg钢轨6号单开道岔048 专线5819 每米50kg钢轨号对称道岔049 专线6043 每米60kg钢轨9号复式交分道岔050 专线6047 每米60kg钢轨12号复式交分道岔051 专线6051 每米75kg钢轨12号复式交分道岔052 专线6054 每米50kg钢轨9号复式交分道岔053 专线6058 每米50kg钢轨12号复式交分道岔054 专线6077-2 每米60kg钢轨9号复式交分道岔055 专线6081-2 每米60kg钢轨12号复式交分道岔056 专线7487 每米60kg钢轨9号道岔5.3m间距交叉渡线057 专线7491 每米60kg钢轨12号道岔5m间距交叉渡线058 专线7495 每米60kg钢轨9号道岔5.3m间距交叉渡线059 专线7501 每米60kg钢轨9号道岔6.5m间距交叉渡线060 专线7503 每米60kg钢轨12号道岔6.5m间距交叉渡线061 专线7508 每米50kg钢轨6号对称道岔5m间距交叉渡线062 专线7512 每米50kg钢轨9号道岔5m间距交叉渡线063 专线7516 每米50kg钢轨12号道岔5m间距交叉渡线064 专线7520 每米50kg钢轨9号道岔5.3m间距交叉渡线065 专线7523 每米50kg钢轨12号道岔5.3m间距交叉渡线066 专线7526 每米50kg钢轨9号道岔6.5m间距交叉渡线067 专线7528 每米50kg钢轨12号道岔6.5m间距交叉渡线068 专线7532 每米50kg钢轨12号道岔5.5m间距交叉渡线069 专线7535 每米50kg钢轨9号道岔5.5m间距交叉渡线070 专线7541 每米50kg钢轨号对称道岔5m间距交叉渡线071 专线7545 每米60kg钢轨9号道岔5.5m间距交叉渡线072 专线7548 每米50kg钢轨12号道岔5m间距交叉渡线073 专线7549 每米50kg钢轨12号道岔5.3m间距交叉渡线074 专线7550 每米50kg钢轨12号道岔5.5m间距交叉渡线075 专线7551 每米50kg钢轨12号道岔6.5m间距交叉渡线076 专线7562-2 每米60kg钢轨12号道岔5m间距交叉渡线077 专线7567-2 每米60kg钢轨12号道岔5.3m间距交叉渡线078 专线7571-2 每米60kg钢轨12号道岔5.5m间距交叉渡线079 专线7575-2 每米60kg钢轨12号道岔6.5m间距交叉渡线080 专线7578-2 每米60kg钢轨9号道岔5m间距交叉渡线081 专线7583-2 每米60kg钢轨9号道岔5.3m间距交叉渡线082 专线7587-2 每米60kg钢轨9号道岔5.5m间距交叉渡线083 专线7591-2 每米60kg钢轨9号道岔6.5m间距交叉渡线084 专线7623-3 每米60kg钢轨12号道岔5m间距交叉渡线085 专线7628-3 每米60kg钢轨12号道岔5.3m间距交叉渡线086 专线7632-3 每米60kg钢轨12号道岔5.5m间距交叉渡线087 专线7636-3 每米60kg钢轨12号道岔6.5m间距交叉渡线088 专线7650-3 每米60kg钢轨12号道岔5m间距交叉渡线089 专线7655-3 每米60kg钢轨12号道岔5.3m间距交叉渡线090 专线(01)4272-1-2 每米50kg钢轨18号单开道岔091 专线(01)7659 每米50kg钢轨12号道岔5m间距交叉渡线092 专线(02)4151-1-2 每米50kg钢轨9号单开道岔093 专线(02)4204-1-2 每米60kg钢轨9号单开道岔094 专线(02)7648-1-2 每米60kg钢轨12号道岔5.5m间距交叉渡线095 专线(02)7649-1-2 每米60kg钢轨12号道岔6.5m间距交叉渡线096 专线(02)7660-1-2 每米50kg钢轨12号道岔5.3m间距交叉渡线097 专线(02)7661-1-2 每米50kg钢轨12号道岔5.5m间距交叉渡线098 专线(02)7662-1-2 每米50kg钢轨12号道岔6.5m间距交叉渡线099 专线(02)7663-1-2 每米50kg钢轨9号道岔5m间距交叉渡线100 专线(02)7664-1-2 每米50kg钢轨9号道岔5.3m间距交叉渡线101 专线(02)7665-1-2 每米50kg钢轨9号道岔5.5m间距交叉渡线102 专线(02)7666-1-2 每米50kg钢轨9号道岔6.5m间距交叉渡线103 专线(90)8668 50AT 7号对称三开道岔更多铁路评论请登陆中国铁道论坛(道岔图号是专指每一种道岔的分配号码，其中分为专线**** 研线**** 铁联线**** SC*** CZ**** 三标线***** （现在较少使用）。

1.工程概况1. 1工程概况上海市轨道交通11号线南段工程，起点为浦东新区的龙阳路站，终点为滴水湖边的临港新城站，正线线路全长约59.065km，其中高架线约45.4km，地下线约13.7km。

共设车站13座，高架车站10座，分别为龙阳路站、华夏西路站、罗山路站、周浦东站、航头站、航头社区站、新场站、野生动物园站、浦东火车站站及临港新城北站；地下车站3座，分别为惠南站、沪城环路站及临港新城站。

设1座车辆段和1座停车场，分别为川杨河车辆段及治北停车场。

设计时速120KM/h，采用A型车。

本标段为上海市轨道交通11号线南段土建工程15-2标段轨道工程二标，施工范围自A30敞开段（上行线SDK36+581.778；下行线XDK36+590.342）至设计终点（上行线SDK59+064.6；下行线XDK59+064.6），其中含一段高架线路、一段地下线路和治北停车场，经浦东火车站站、临港新城北站2个高架车站及沪城环路站和临港新城站2个地下车站。

1.2正线轨道1. 2. 1主要技术标准1、正线数目：双线2、速度目标值：正线120Km/h；道岔侧向50km/h；3、正线线间距：5.0m，S(X)DK51+890~S(X)DK59+065为5.3m。

4、最小曲线半径：正线最小曲线半径为1000m；出入线最小曲线半径为200m。

5、限制坡度：正线最大坡度为27‰；出入线最大坡度为30‰。

6、牵引种类：电力7、机车类型：地铁A型车，轴重≤16t，车辆定距15.7m，固定轴距≤2.5m。

8、轨道结构高度：轨道结构高度汇总表1. 2. 2主要轨道结构设计1、地下线整体道床地下线采用一般减振地段采用长枕式整体道床，较高减振地段采用支承块式整体道床，道床双侧设水沟，道床内设置双层钢筋网，纵向钢筋兼作杂散电流排流钢筋。

道床间隔一定距离设置伸缩缝，并预留测防端子，道床混凝土强度等级为C30。

地下线整体道床轨道结构形式汇总表2、高架整体道床高架线采用采用支撑块式整体道床，减震地段采用减震器、梯形轨枕及浮置板道床双侧设水沟，道床内设置钢筋笼，道床间隔一定距离设置伸缩缝，并预留测防端子，道床混凝土强度等级为C35。

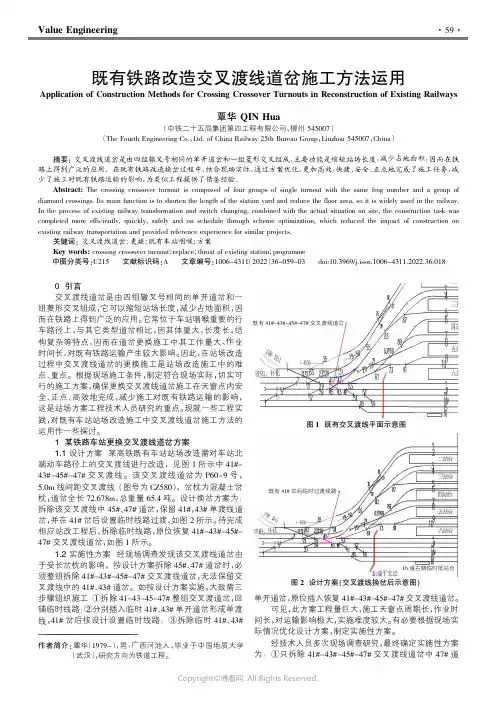

Value Engineering0引言交叉渡线道岔是由四组辙叉号相同的单开道岔和一组菱形交叉组成，它可以缩短站场长度，减少占地面积，因而在铁路上得到广泛的应用。

它常位于车站咽喉重要的行车路径上，与其它类型道岔相比，因其体重大，长度长，结构复杂等特点，因而在道岔更换施工中其工作量大、作业时间长，对既有铁路运输产生较大影响。

因此，在站场改造过程中交叉渡线道岔的更换施工是站场改造施工中的难点、重点。

根据现场施工条件，制定符合现场实际，切实可行的施工方案，确保更换交叉渡线道岔施工在天窗点内安全、正点、高效地完成，减少施工对既有铁路运输的影响，这是站场方案工程技术人员研究的重点。

现就一些工程实践，对既有车站站场改造施工中交叉渡线道岔施工方法的运用作一些探讨。

1某铁路车站更换交叉渡线道岔方案1.1设计方案某高铁既有车站站场改造需对车站北端动车路径上的交叉渡线进行改造，见图1所示中41#-43#-45#-47#交叉渡线。

该交叉渡线道岔为P60-9号，5.0m 线间距交叉渡线（图号为CZ580），岔枕为混凝土岔枕，道岔全长72.678m ，总重量65.4吨。

设计换岔方案为：拆除该交叉渡线中45#、47#道岔，保留41#，43#单渡线道岔，并在41#岔后设置临时线路过渡，如图2所示。

待完成相应站改工程后，拆除临时线路，原位恢复41#-43#-45#-47#交叉渡线道岔，如图1所示。

1.2实施性方案经现场调查发现该交叉渡线道岔由于受长岔枕的影响，按设计方案拆除45#、47#道岔时，必须整组拆除41#-43#-45#-47#交叉渡线道岔，无法保留交叉渡线中的41#、43#道岔。

如按设计方案实施，大致需三步骤组织施工：①拆除41-43-45-47#整组交叉渡道岔，回铺临时线路；②分别插入临时41#、43#单开道岔形成单渡线，41#岔后按设计设置临时线路；③拆除临时41#、43#单开道岔，原位插入恢复41#-43#-45#-47#交叉渡线道岔。

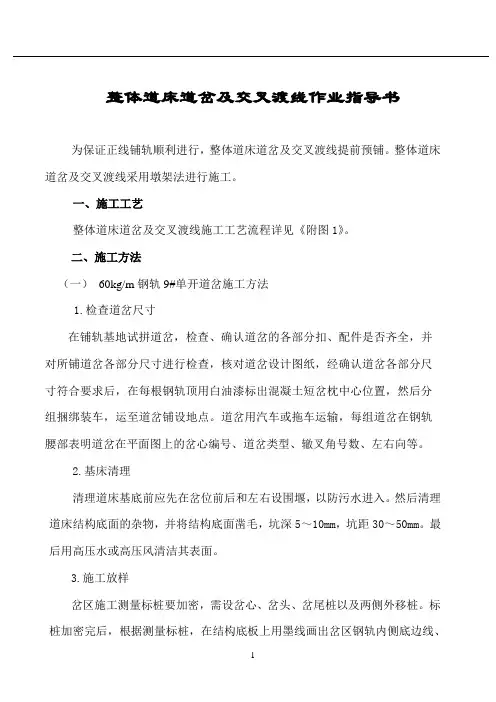

整体道床道岔及交叉渡线作业指导书为保证正线铺轨顺利进行，整体道床道岔及交叉渡线提前预铺。

整体道床道岔及交叉渡线采用墩架法进行施工。

一、施工工艺整体道床道岔及交叉渡线施工工艺流程详见《附图1》。

二、施工方法（一）60kg/m钢轨9#单开道岔施工方法1.检查道岔尺寸在铺轨基地试拼道岔，检查、确认道岔的各部分扣、配件是否齐全，并对所铺道岔各部分尺寸进行检查，核对道岔设计图纸，经确认道岔各部分尺寸符合要求后，在每根钢轨顶用白油漆标出混凝土短岔枕中心位置，然后分组捆绑装车，运至道岔铺设地点。

道岔用汽车或拖车运输，每组道岔在钢轨腰部表明道岔在平面图上的岔心编号、道岔类型、辙叉角号数、左右向等。

2.基床清理清理道床基底前应先在岔位前后和左右设围堰，以防污水进入。

然后清理道床结构底面的杂物，并将结构底面凿毛，坑深5～10mm，坑距30～50mm。

最后用高压水或高压风清洁其表面。

3.施工放样岔区施工测量标桩要加密，需设岔心、岔头、岔尾桩以及两侧外移桩。

标桩加密完后，根据测量标桩，在结构底板上用墨线画出岔区钢轨内侧底边线、短岔枕中心线、钢筋网纵、横向控制线及钢轨支撑墩位置线。

4.绑扎钢筋道岔道床设上下两层钢筋，纵向采用φ14螺纹钢筋，兼做杂散电流的排流筋，高架桥上道岔施工应保证梁面预埋钢筋、短岔枕钢筋钩与道床结构钢筋相互间无电气连接且间距大于50mm。

若有间距小于50mm的地方，应采用沙浆块或绝缘材料隔开，并经杂散电流专业认可后，再进行混凝土灌注。

各道床块间纵向筋的电气连接、迷流筋导线及镀锌扁钢钢板实际下料长度详见技术交底。

横向采用φ10光圆钢筋作为箍筋。

钢筋绑扎时，相同长度的纵向、横向钢筋以等间距布置。

同时供电、通信信号、给排水等专业在道床内有管沟预留，施工前应让相关专业确认，防止遗漏预埋管件。

5.联轨、架轨整体道床道岔用专用钢轨支撑架架设，钢轨支撑架为上承拼装式，使用前进行拼装，架设时按施工要求布置在指定位置，并用斜撑固定于结构底板或边墙上。

60kg／m钢轨12号5m间距无砟交叉渡线的制造
王阿利
【期刊名称】《山西建筑》
【年(卷),期】2015(000)029
【摘要】介绍了客运专线铁路用60 kg／m钢轨12号无砟道岔5.0 m间距交叉渡线的结构特点、制造难点、关键零件加工工艺及质量控制措施等，指出该交叉渡线满足了高速铁路折返线或城际铁路无砟轨道的使用要求，单开、锐角、钝角辙叉均采用合金钢组合结构，适应了跨区间无缝线路，提高了动车运输效率。

【总页数】2页(P149-150)
【作者】王阿利
【作者单位】中铁宝桥集团有限公司道岔研究所，陕西宝鸡 721000
【正文语种】中文
【中图分类】U213.244
【相关文献】
1.60kg/m钢轨12号混凝土枕提速道岔5.5m间距交叉渡线抬道施工 [J], 马明正
2.60kg/m钢轨12号道岔5.0m间距交叉渡线(92型)整体纵拖法铺设施工 [J], 李海滨
3.提速用60kg／m钢轨12号道岔5m间距交叉渡线的设计 [J], 高晓新
4.50kg／m钢轨6号对称道岔5m间距交叉渡线设计简介 [J], 周建中
5.27t轴重60kg/m钢轨12号5.0m线间距交叉渡线道岔设计 [J], 张立军;葛晶;樊小平
因版权原因，仅展示原文概要，查看原文内容请购买。

地铁道床及轨道铺设工程1概况1.1 xx车辆段站场及线路的平面设置⑴、车辆段由北向南分别设有：不落轮镟库、运用库、洗车库、联合检修库。

轨道工程的线路包括出入段线、试车线等共36条及5条渡线，见下表。

车辆段轨道工程线路表表6.5.1运用库含镟轮线1条、停车列检线15条、吹扫清扫线1条；联合检修库含定临修线2条、月修静调线4条、内燃机车线2条；洗车线设在洗车库内；试车线在运用库外北侧，线内设有检查坑一处；回转线位于运用库西侧，半圆形线路布置，半径150m；安全线设在出段线靠近正线接轨处，长40m；出入段线2条，跟正线接轨；迁出线、平板车线2条、停车备用线、机走线位于以上各线之间。

段内试车线（无缝线路）与出入段线为U75V 60kg/m钢轨，其余为U71Mn 50kg/m钢轨，标准轨长25m，共14.284km。

轨枕采用砼枕及木枕。

因安装接触轨，轨枕均需加长，需专门生产。

道床有整体道床、短枕或直锚式整体道床、单层或双层碎石道床。

道岔有60kg/m钢轨用9号道岔、50kg/m钢轨7号道岔。

1.2 线路平面及纵断面设计出入线、试车线：最小曲线半径200m，最大坡度35‰，竖曲线半径2000m，试车线为平直线路，采用60kg/m钢轨9号单开道岔, 采用50～60kg异型轨与段内线路连接。

段内线路一般为平坡，50kg/m钢轨，采用50kg/m钢轨7号单开道岔。

1.3线路主要技术标准⑴、轨道铺设标准①、轨距 :标准轨距1435mm，当曲线半径R≤200m时，加宽至1440mm；R=150～101m时，加宽至1445mm。

加宽在缓和曲线或圆曲线两端直线段内完成。

递变率一般不大于2‰，困难条件下不大于2.5‰。

②、铺轨:两相邻道岔间插入短轨的最小长度，满足规范规定。

试车线铺设无缝线路，在道岔两端基本轨缝处各铺设2对普通钢轨作为缓冲轨，采用普通接头。

钢轨接头采用对接，当采用缩短轨接头对接有困难时，可采用错接，错开距离不小于3m。
