兄弟MFC230C一体机拆喷头清洗全图解说

手头一台MFC-230C，买的时候找人要了个优惠价，800多不够900块，用不到一年就喷头堵塞了，喷出来的字都是隔行空白的。

于是问回卖家更好喷头要多少米，被告知400有多。

我靠，兄弟品牌就是垃圾货，后来要求是否能帮手拆喷头出来，我自己找人清洗，卖家不肯，NND求人不如求己，我自己动手硬是把机子拆了，自己搞定。

鄙视JS卖家~先拆前面板，主要是卸完螺丝以后注意卡扣，如果是第一次拆的话，是比较紧的。

我自己拆过3次了~拔掉扫描面板的数据线排，小心，很是脆弱！扫描面板很好拆，是镶嵌式的，一拔就出来了，拆完两面板后面貌小插曲，其实所有的图是我安装回去时拍的，拆的时候没有拍，所以上传图片时，我把顺序反过来了，大家将就着看吧。

因为我忘记装光栅条了，所以出现了下图的小白扣顶着机盖的现象。

尾盖一拔就出来了。

这里是哪里呢？是喷头前部导轨的一个胶扣，姑且先用这个名称代替吧。

（白色扣位置）喷头皮带右部，下方是导轨和锁扣，要拆出喷头，必须要把皮带与喷头导轨拆除。

所以锁扣是必须要拆的。

喷头导轨左部，同样有一个铁丝锁扣，需要拆除。

上面白色的胶扣就是安装光栅条的部位。

拆除皮带时，需要按下皮带轮，可见皮带轮下方有弹簧就是为了拆除而设的。

喷头前部导轨与喷头前部相互镶嵌拆出喷头后，反过来可见喷头下方有一处与皮带相连的地方喷头掀开上盖，可见一个电路板喷头上部导轨的卡簧（右边）左边卡簧导轨右边有一卡口，先拆卡簧再向左可以拔出导轨墨盒入喷头接口处有金属卡扣，拔出。

拔出金属卡扣后，可将墨管拆除。

将线排左右两边的黑色卡扣向上提，可将线排取出。

喷头整体可见下图皮带轮下方是导轨和电机。

右边是喷头停放点电机被墨水腐蚀了，隐约可见是三菱的电机。

将喷头浸泡在60~70度温水当中一会就出了颜色来忘记说了，喷头上的小墨盒是需要拆除出来先的。

下图左下方有个小螺丝位另一个小螺丝位奇脏无比的喷头归位点主要部件拆除后的整体照小墨盒整体照，除了要拆两个螺丝外，还有三个小胶脚是焊在喷头整体上的，需要切除才可取出。

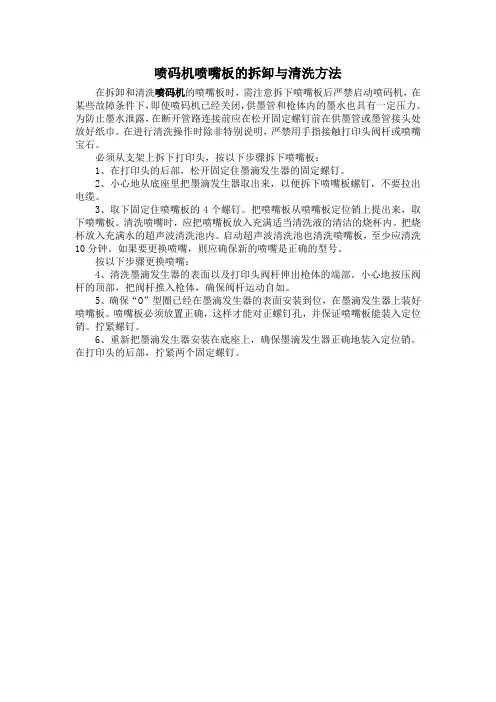

喷码机喷嘴板的拆卸与清洗方法
在拆卸和清洗喷码机的喷嘴板时，需注意拆下喷嘴板后严禁启动喷码机，在某些故障条件下，即使喷码机已经关闭，供墨管和枪体内的墨水也具有一定压力。

为防止墨水泄露，在断开管路连接前应在松开固定螺钉前在供墨管或墨管接头处放好纸巾。

在进行清洗操作时除非特别说明，严禁用手指接触打印头阀杆或喷嘴宝石。

必须从支架上拆下打印头，按以下步骤拆下喷嘴板：
1、在打印头的后部，松开固定住墨滴发生器的固定螺钉。

2、小心地从底座里把墨滴发生器取出来，以便拆下喷嘴板螺钉，不要拉出电缆。

3、取下固定住喷嘴板的4个螺钉。

把喷嘴板从喷嘴板定位销上提出来，取下喷嘴板。

清洗喷嘴时，应把喷嘴板放入充满适当清洗液的清洁的烧杯内。

把烧杯放入充满水的超声波清洗池内。

启动超声波清洗池也清洗喷嘴板，至少应清洗10分钟。

如果要更换喷嘴，则应确保新的喷嘴是正确的型号。

按以下步骤更换喷嘴：
4、清洗墨滴发生器的表面以及打印头阀杆伸出枪体的端部。

小心地按压阀杆的顶部，把阀杆推入枪体，确保阀杆运动自如。

5、确保“O”型圈已经在墨滴发生器的表面安装到位，在墨滴发生器上装好喷嘴板。

喷嘴板必须放置正确，这样才能对正螺钉孔，并保证喷嘴板能装入定位销。

拧紧螺钉。

6、重新把墨滴发生器安装在底座上，确保墨滴发生器正确地装入定位销。

在打印头的后部，拧紧两个固定螺钉。

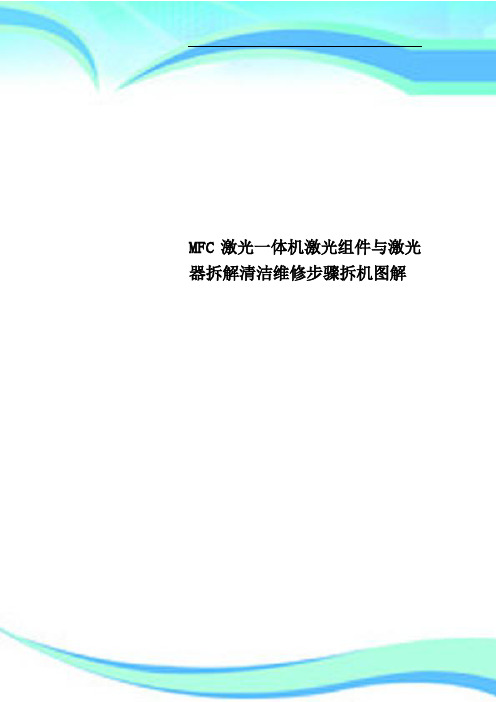

MFC激光一体机激光组件与激光器拆解清洁维修步骤拆机图解————————————————————————————————作者：————————————————————————————————日期：MFC7340激光一体机激光组件与激光器拆解清洁维修步骤拆机图解我的兄弟MFC-7340已经用了近6年了，最近打印还好，复印左边不清楚，上网查询解决方案，说原因多为两个，一是粉盒刮板上粘碳粉，清理下就行了。

二是硒鼓上方的激光盒玻璃有碳粉，清下洁好就可以了。

于是在清理粉盒刮板后动手尝试拆机清理激光器，并详细记录拆机过程。

我的MFC7340激光一体机一、拆开左侧面板：1、抽出纸盒2、红色箭头指的是要拧下的第1个螺丝，第一次拆机建议找一张白纸，标上数字，将拧下的螺丝放在对应的数字上，这样安装的时后就不会错。

我将照片上的螺丝编号，一一对应，现在拧下1号螺丝，拆下角上面板3、拉开前盖，可看到左侧面板的一个螺丝，拧下2号螺丝。

4、拉开后盖，可看到左侧面板的一个螺丝，拧下3号螺丝，这时左侧面板就可以拿下来了，拿时向下用力，上端有卡勾。

二、拆下铁盖板，就是下面照片上这个，有三个螺丝，分别编号4、5、61、拧下三个螺丝，拆下盖板，可看见送稿器插头与排线，拔下4个插头1个排线，见红色箭头指的位置。

这时就可以将送稿器和扫描仪取下。

三、取下送稿器和扫描仪1、将送稿器和扫描仪的两个黑色支架上端向两边掰开，就可以卸下支架。

将送稿器和扫描仪立起，与一体机垂直，向上提就可以取下来了。

四、拆开右侧面板右侧面板前后各有1个螺丝，编号7、8，拧下螺丝就可以拆下右侧面板，拆下时和左侧一样，向下用力。

五、拆开上面盖板从上面左侧支架处可见1个螺丝，编号9；前面可见2个螺丝编号10、11；左侧1个螺丝编号12；右侧2个螺丝，编号13、14（14是与喇叭相关的一条线）拧下6个螺丝，拔下左侧2个插头，就可拆下上面盖板。

向前上方用力。

六，拆下激光组件盒子激光组件盒子由6个螺丝固定，编号18、19、20、21左右各2个，但左侧有1个螺丝在主板后面，先要把主板拆下，拧下14、15、16、17号螺丝，拆下主板。

如何清洗打印机喷头
如何清洗打印机喷头
如何清洗打印机喷头
(1)要针对特定的墨水盒导墨管至喷嘴之间的通道进行清洗。

(2)需要溶解通道中凝结的墨水和墨块。

(3)仔细清洗并溶解喷嘴和喷孔已经干枯的墨水。

(4)将残留和干枯在打印机喷头外面的墨水清洗并溶解掉。

如何清洗打印机喷头的最佳的清洁方式
1、在使用电脑时，点击进入到行列印页的列印，它消耗掉的墨水，只有五行字的列印消耗而已。

2、可以不使用电脑，最少2到3天进行列印页的列印，它可以有效的防止喷嘴干枯。

3、简单的对喷头进行一次清洁。

4、在对喷嘴进行一次强制性的清洁。

5、不要忘掉简单的随手进行列印页的列印，这样是可以永保喷嘴清洁又顺畅。

EPSON系列打印机喷头的拆解与清洗来源：阅读次数(4409) 2009-05-31 •我来说两句(0)•复制链接•大中小EPSON系列打印机喷头的拆解与清洗EPSON公司的C4X（C41、C43等）系列喷打拥有一大批用户。

如不经常使用，在空气干燥的地方尤其是北方，打印头的墨水很可能发生干涸甚至喷孔被堵塞。

在采用清洗打印头程序操作处理仍然无效的情况下，只能考虑将打印头拆下来进行人工处理了。

目前，网上流传着关于打印头暴力拆卸的文章，笔者认为这种方法对于普通用户来说可能会造成非常严重的后果，本文将告诉读者如何正确拆卸打印机喷头。

准备工作是在联机状态下进行更换墨盒的操作，当打印头移动到轨道中间时即可拔掉电源，目的是为了让打印头脱离喷头保护及锁定装置。

注意：进行以下的操作，将自动解除保修，请三思而后行,并且要仔细认真。

一、拆解打印机及打印头第一步：拆解打印机1.准备工作：将前出纸托推入机体，把进纸架取下，用透明胶条将透明顶盖与白色机壳粘好。

将上机壳（白色）与蓝色底座接合部的蓝色胶条撕开，注意只需将接缝露出即可，不要撕掉，因为在恢复打印机时还将使用它。

2.打开内扣卡：此时将看到打印机背面有两个明显的内扣卡，用小平口改锥将它们推开，然后顺着露出的缝隙将两个卡子中间的一个卡子也推开，这样一来，打印机背面的卡子全部揭开。

要注意保留住露出的缝隙，以便于后面的操作。

3.用小平口改锥顺着缝隙向打印机正面滑动，会在打印机左、右两面和正面碰到共四个内扣卡，用同样的方法将它们打开。

这样，打印机上盖与底座就分开了！4.将进纸口的可以活动的纸卡捏住，向左面（面对打印机）移动，直到凹口处。

此时，向上提起上盖即可将它轻松取下了。

第二步：正确拆解打印头1.拆下打印头：拆下打印机的上盖后，仔细观察打印头的右侧（面对打印机），会发现一个卡子，用一只手轻抓住打印头前仓，另一只手用平口小改锥轻撬那个卡子，这时候会感觉到打印头前仓右侧向外移动了一点。

浅谈喷墨打印机喷头的清洗(doc 8页)更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+ 324份资料《员工管理企业学院》67套讲座+ 8720份资料《工厂生产管理学院》52套讲座+ 13920份资料《财务管理学院》53套讲座+ 17945份资料《销售经理学院》56套讲座+ 14350份资料《销售人员培训学院》72套讲座+ 4879份资料喷墨打印机喷头的清洗[ 2005-5-12 14:29:32 ] [ 字体：大中小]大部份喷墨打印机的使用者，时常会遇到打印机的文字或图像有”断断续续的或印不清楚”情形发生原因：1 打印机置放的空间温度过高。

2 打印机置放的位置，有大量气流流动，如电扇的吹拂。

3 打印机没有太久。

4 打印机的喷头长期间堵塞，未作适当的清洗。

5 使用来路不明的复厂的墨盒，或不相容的填充墨水，导致喷头快速乾燥。

打印出现断线的判断：1 无论是断线或喷头堵塞，通常是检查喷头(打印测试页)、打印头的清洗，一次不行就再来一次，清洗几次后观察...2 打印测试页断线位置，始终都在相同点或横线上，断线的位置应是喷头堵塞，堵塞的喷头当然无法喷出墨水3 打印测试页的断线位置不固定时，表示打印头并没有堵塞，而是流道中残有空气，墨水供应不连续所造成的断线。

断线的原因与解决：1 每次打印头清洗后，进行喷头检查(打印测试页)断线是否越来越多- 如果是，应该是墨水用完，取下墨盒确认，确定是墨水用完，进行墨水填充即可解决，2 填充墨水后，进行打印头清洗2-3 次仍出现断线–应该是墨水填充错误或过急，出墨口内部残有空气，无法导引墨水进入墨嘴，打印时出现断线；最好方式是静置打印机不打印，让墨盒内的墨水产生自然消泡、沉淀，再进行打印头清洗2-3 次及喷头检查(打印测试页)1 清洗墨水盒的清洗效率最高，直接以安装打印头的方式安装，工作、效率与原厂打印头相同。

M F C激光一体机激光组件与激光器拆解清洁维修步骤拆机图解公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]MFC7340激光一体机激光组件与激光器拆解清洁维修步骤拆机图解我的兄弟MFC-7340已经用了近6年了，最近打印还好，复印左边不清楚，上网查询解决方案，说原因多为两个，一是粉盒刮板上粘碳粉，清理下就行了。

二是硒鼓上方的激光盒玻璃有碳粉，清下洁好就可以了。

于是在清理粉盒刮板后动手尝试拆机清理激光器，并详细记录拆机过程。

我的MFC7340激光一体机一、拆开左侧面板：1、抽出纸盒2、红色箭头指的是要拧下的第1个螺丝，第一次拆机建议找一张白纸，标上数字，将拧下的螺丝放在对应的数字上，这样安装的时后就不会错。

我将照片上的螺丝编号，一一对应，现在拧下1号螺丝，拆下角上面板3、拉开前盖，可看到左侧面板的一个螺丝，拧下2号螺丝。

4、拉开后盖，可看到左侧面板的一个螺丝，拧下3号螺丝，这时左侧面板就可以拿下来了，拿时向下用力，上端有卡勾。

二、拆下铁盖板，就是下面照片上这个，有三个螺丝，分别编号4、5、61、拧下三个螺丝，拆下盖板，可看见送稿器插头与排线，拔下4个插头1个排线，见红色箭头指的位置。

这时就可以将送稿器和扫描仪取下。

三、取下送稿器和扫描仪1、将送稿器和扫描仪的两个黑色支架上端向两边掰开，就可以卸下支架。

将送稿器和扫描仪立起，与一体机垂直，向上提就可以取下来了。

四、拆开右侧面板右侧面板前后各有1个螺丝，编号7、8，拧下螺丝就可以拆下右侧面板，拆下时和左侧一样，向下用力。

五、拆开上面盖板从上面左侧支架处可见1个螺丝，编号9；前面可见2个螺丝编号10、11；左侧1个螺丝编号12；右侧2个螺丝，编号13、14（14是与喇叭相关的一条线）拧下6个螺丝，拔下左侧2个插头，就可拆下上面盖板。

向前上方用力。

六，拆下激光组件盒子激光组件盒子由6个螺丝固定，编号18、19、20、21左右各2个，但左侧有1个螺丝在主板后面，先要把主板拆下，拧下14、15、16、17号螺丝，拆下主板。

图解喷墨打印机拆卸喷墨打印机喷嘴堵塞，是用户经常遇到的问题。

对于采用喷头墨盒一体式设计的喷打（如：HP、联想、利盟等），在卸下墨盒的同时，也就等于卸下了喷头。

相对于使用独立喷头的EPSON打印机，它们的喷嘴清洗操作，要简单得多。

而使用独立喷头的EPSON打印机，由于它的喷头设计要求可重复使用，属于高精密部件，因此它的拆卸要麻烦得多，而且不同型号喷打的拆卸方法也各不相同。

一般流程为：打印机开机→转换至换墨盒状态→打印机断电→加纸巾→取下墨盒→空气加压清堵→取出纸巾→清洁机身→安装墨盒→完成清堵操作。

拆卸如图：观察及准备工作：纵观830U的外壳，只能在其右后部看到一处螺丝，在本次拆解过程中，第一印象通常会给我们以错误的判断，其实该螺丝与外壳的固定没有任何关系！同时，该迹象提醒了我们一定要仔细观察各部件之间的关联。

如果你将这一原则认真的牢记于心，那么不仅手中的830U在恢复时会完好如初，我们也能切身体会到拆解的心得。

我们需要准备的工具：中号十字螺丝刀、小号平口螺丝刀、钳子、镊子各一把，微湿的抹布一块。

将830U正常关机，此时墨车正常复位，然后将卡纸夹调至最远端（机壳预留有缺口处）。

拆解前830U的透明护盖并不需要摘下，我将会在一些重要步骤的结尾进行分析小结或者可能的故障分析。

拆解步骤：1、外壳。

外壳是通过七处卡扣与底座固定的。

机体后部可以观察到三处，另外四处是隐藏在内部的（图1），虽然通过底部的空隙可以观察到，但别指望能用螺丝刀撬开（会造成损伤），反之对付它们是不需要工具辅助的，依照（图2）的手势，让拇指去用力挤压机壳便可以很容易打开四处隐藏的卡扣。

为了防止刮伤，建议按照（图3）所示的方法开启后部的三个卡扣。

至此，外壳便可顺利取下。

小结：由于售后条例规定了发现拆机现象会中止售后，因此对于外壳的动作一定要掌握好力度，在取下外壳的时候要注意哪些地方会卡住，切不可硬取以免损坏其它部件。

2、喷头。

（图4）比较好的拆卸位置是将墨车移至滑轨中部，如果被卡舌绊住，用螺丝刀轻推卡舌便可解除。

打印机拆机清洗图解打印机拆机清洗图解打印机拆机清洗图解如果喷墨打印机的打印头在工作完成后没有归位进行保护，或是很长时间不用，都会导致喷嘴堵塞甚至完全不能打印的情况。

喷墨打印机的打印头堵塞、清洗是个有点复杂的过程，我们针对不同情况不同产品需要分别对待。

首先来说说爱普生的产品，因为爱普生的产品，使用的是微压电技术，喷头是固化在打印机内部，清洗只能通过程序完成，如果想拆开机器清洗，势必是要失去打印机的原厂保修，得不偿失，并且即便使用专门的清洁剂和超声波发生器，也未必就一定能洗干净。

在淘宝上有很多卖清洁剂的，都号称能洗干净无腐蚀，但是有谁证明过吗？并且打印头是一个相当精密且娇贵的部件，在拆卸清洗过程中，难免会产生碰撞导致损坏，哪怕碰撞是很轻微的。

如果在用下面的办法清洗之后还是堵的厉害，最佳的解决办法就是联系当地爱普生的售后服务部门，看看更换一个新的打印头要多少钱，这样才能确保新打印头的安装精度。

在控制面板当中，找到打印机，这里要点击的，是打印首选项，而不是打印机属性或是属性。

注意要点击打印首选项这时候，点击应用工具选项卡，先执行左上的喷嘴检查，这时候打印机会打印一张纸，上面是倾斜的网状图，可以很容易的看到是否有断线、残缺的地方，如果有，就需要进行喷嘴清洗，也就是左上第二个按钮。

打印机应用工具中的打印头清洗程序执行完一次清洗后，就要打印一张喷嘴检查图案，看看是否有改进、是否所有线条都完整了。

要注意的是，这个过程非常耗墨水，所以要保证在清洗过程中墨水的余量足够。

2佳能、惠普产品的清洗佳能与惠普的打印机，墨盒都有两种类型，一种是自带打印头的，一种不带。

如下图，左边的是佳能的826墨盒，可以看到没有打印头，而右边的'841墨盒是带打印头的。

不同的打印头结构如果墨盒自带打印头，完全可以像前面那样进行清洗。

看看清洗的效果，如果看不到效果，这种一体式产品好处在于更换墨盒后，会有新的打印头。

可以独立更换的打印头，来自惠普OfficeJet8100如果是右边的打印头和墨盒分离的产品，解决办法是先尝试用软件自带的工具清洗，看看效果。
