临时用电施工设计方案含平面布置图及系统图

金桥市场集群1.2期12区住宅配套项目临时用电施工方案湖南源亿建设工程有限公司二0一八年七月目录一、编制说明1二、工程概况1三、负荷计算及配电系统设计图3四、防雷设计11五、安全用电技术措施13六、电气防火措施15临时用电施工方案一、编制依据：《施工现场临时用电安全技术规范》JGJ46-2005《建设工程施工现场用电安全规范》GB50194-2002《建筑施工安全检查标准》JGJ59-2011《低压配电系统设计规范》GB50054-2011《供配电系统设计规范》GB50052-2009《通用用电设备配电设计规范》GB50055-2011甲方提供的现场电源资料现场平面布置图现场临时用电设备负荷和配置资料现场勘探资料二、工程概况及现场勘探：1、金桥市场集群1.2期12区住宅配套项目工程位于长沙市望城区马桥河路路西侧，月亮岛路北侧，马桥河路与月亮岛路为市政主干道，月亮河路也即将建成通车，交通条件便利，建筑面积为126794m2，框架--剪力墙结构，地下一层，地上共5栋高层（即1#栋1+32F、2#栋32F、4#栋31F#栋32F、7#栋1+32F）、1栋商业（即3#栋2F）以及1栋幼儿园（即6#栋3F），总建筑面积约126794㎡，地下室面积22700㎡地下室一层为平停车库，设水泵房、消防水池、变配电室等设备用房。

2、本工程施工现场地下土质为部分回填土和大部分粉质粘土，无各种埋地管线报告。

3、现场电源从甲方指定的厢变接出，甲供电源采用TN系统。

4、工程周边无架空线路，无易燃、易爆物和腐蚀介质。

电源进线、变电所、配电装置、用电设备位置及走向1、根据建设单位所提供的电源情况以及项目部总的施工部署与施工进度安排要求，为满足各施工段施工生产的需要，在场地东侧马桥河路厢变旁设一个配电室，配电室设置两个配电柜，向施工场区内的各塔吊，作业层，钢筋加工棚，木工棚、生活区、办公区等用电设备及区域供电。

本工程临时用电共分十六个回路，敷设线路时按平面图所示位置埋地敷设。

临时用电专项方案一、工程概况：本工程为佳和·溪林苑3#、7#楼，位于市府路以北凌西大街以西小扒沟以南，结构形式3#为框架结构、7#楼为剪力墙结构，基础为筏板基础。

3#楼地上十四层，地下人防一层；7#楼地上十七层，地下二层。

层高为：3#楼标准层层高为3.3 米，建筑总高度为47.9 米；7#楼标准层层高为2.8 米，地下二层2.8m，地下一层分别为2.8 米、4.2 米，地上一层门市为3.6 米，地上二层门市为3.3 米，建筑总高度为51.7m。

3#楼建筑面积为13850.8 ㎡，7#楼建筑面积为9648.6 ㎡，总建筑面积为23499.4 ㎡。

本工程由锦州佳和房地产开发有限公司开发新建，锦州市太和区建筑工程公司施工。

根据本工程的特点施工需要，和工程拟用用电设备的数量及用电总容量均满足编制临时用电施工组织设计的要求（设备台数和用电总容量见表）二、编制依据：1、锦州市建筑设计研究院设计的建筑结构施工图；2、本工程的施工组织设计；3、锦州市建筑设计研究院的“岩土工程勘察报告” ；4、中国建筑工业出版社出版的“建筑施工安全技术手册” ；5、中国建筑工业出版社出版的“建筑施工手册” ；6、建筑工程施工现场管理制度；7、施工进度安排和现场施工条件。

8、按规范要求编制临时用电施工组织设计根据JGJ46—2005《施工现场临时用电安全技术规范》的要求，本工程施工现场临时用电配电系统必须采用：1、采用三级配电系统；2、采用TN-S 接零保护系统；3、采用二级漏电保护系统。

必须履行“编制、审核、批准”程序，由电气工程技术人员组织编制，经由安全部、技术部及专业技术负责人、总工程师、专业监理工程师、总监理工程师审核批准后方可实施，施工技术人员一定要按照技术标准、规程规范、设计要求组织施工，如有变更必须经有关专业技术人员同意（签字）方可变动。

为此，特编制本工程临时用电施工组织设计。

三、现场勘探：1、根据在建工程的施工组织设计和施工进度计划安排，总平面图和拟定的临时用电平面布置图，确定所用机械设备的位置和三级配电的层次及导线架设（地埋）的布置等。

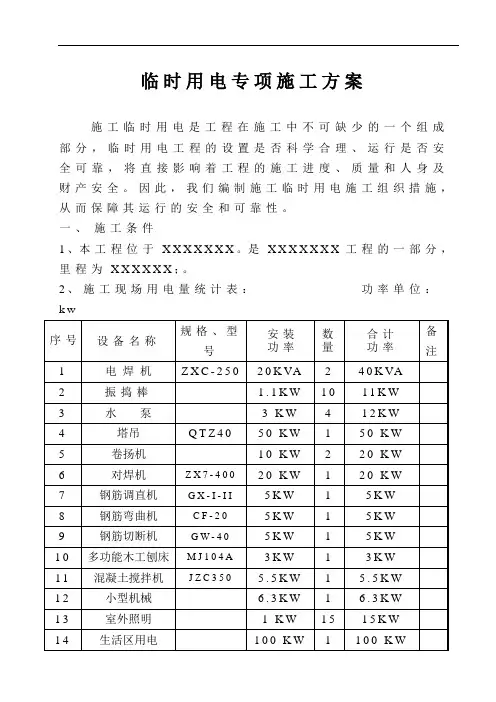

临时用电专项施工方案施工临时用电是工程在施工中不可缺少的一个组成部分，临时用电工程的设置是否科学合理、运行是否安全可靠，将直接影响着工程的施工进度、质量和人身及财产安全。

因此，我们编制施工临时用电施工组织措施，从而保障其运行的安全和可靠性。

一、施工条件1、本工程位于X X X X X X X。

是X X X X X X X工程的一部分，里程为X X X X X X；。

2、施工现场用电量统计表：功率单位：k w序号设备名称规格、型号安装功率数量合计功率备注1电焊机Z X C-25020K VA240K VA 2振捣棒 1.1K W1011K W 3水泵3K W412K W 4塔吊Q T Z4050K W150K W 5卷扬机10K W220K W 6对焊机Z X7-40020K W120K W 7钢筋调直机G X-I-I I5K W15K W 8钢筋弯曲机C F-205K W15K W 9钢筋切断机G W-405K W15K W 10多功能木工刨床M J104A3K W13K W 11混凝土搅拌机J Z C350 5.5K W1 5.5K W 12小型机械 6.3K W1 6.3K W 13室外照明1K W1515K W 14生活区用电100K W1100K W合计327.8K W二、设计内容及步骤1、现场勘探及初步设计（1）由于施工区域施工用电负荷大、工期长，需要安装变压器。

施工单位根据施工机械及室外照明用电功率决定安装315K VA变压器一台。

本设计负责标配总配电箱以后的线路及电气开关的选择。

（2）根据施工现场用电设备布置情况和为了便于施工，在施工现场附近设L-01一台总配电柜。

由总配电柜配出的电力电缆通过架空或埋地敷设至用电设备较为集中的二级配电箱处。

根据施工现场用电容量较大，负荷集中，施工现场较零散，因此本工程采用放射式配电线路，在正常施工过程中，有一线路出现故障但不影响其他线路供电，确保施工现场连续供电。

第八章第九章第十章施工现场平面和临时水电布置图第一节施工现场状况1.现场施工进度情况目前华南物联网营运中心项目一期工程项目场地已完成“三通一平”，现阶段进行工程桩施工。

现场进度情况照片2.现场周边道路情况本项目位于广州增城市新塘镇经济技术开发区，南靠创业大道、北靠创优路，东邻沙宁公路。

现场设置两个出入口，主入口为1#门，紧邻创业大道，次入口为2#门紧邻创优路（规划路），主要材料进出口为1#门，周围环境空旷，交通便利。

东：雅瑶河支流南：创业大道西：二期仓库用地北：居民区现场大门位置图3.临时排水、供水及临时用电接驳点位置1）场周边已具备临时排水条件市政排污井分布在南侧创业大道南侧创业大道市政雨水井2）现场可提供1个DN200临时给水接驳点和市政消防栓，位于场区南侧创业大道；3）现场可提供两个变压器，位于场区南侧。

1#变压器(315KvA)2#变压器（630KvA）第二节场地总平面布置1.施工平面布置的依据和原则1.1.施工平面布置依据1）业主所发招标文件、招标图纸及答疑资料；2）国家、广东省、广州增城市有关施工规定、规程及安全文明施工标准和规定；3）现场界线、水源、电源位置、周边道路情况及现场勘察结果；4）中建四局CI形象规定；5）总进度计划及资源需用量计划；6）总体施工部署和主要施工方案。

1.2.施工平面布置原则1）根据工程特点和现场周边环境的特征，充分利用现有施工场地，做好总平面布置规划，满足生产、安全文明施工要求；2）现场平面布置科学、功能分区划分合理，符合政府相关规定；3）紧凑有序，在满足施工的条件下，尽量节约施工用地；4）保证场内道路畅通，最大限度地减少二次搬运；5）按专业划分施工场地，避免各专业相互影响；6）依据各阶段施工管理需要，施工平面分阶段布置和管理，办公区、生产区和加工区分开布置；7）符合施工现场卫生及安全技术要求和防火规范；2.各阶段施工平面布置1）道路基层,1、2、5、6#仓及周围平台基础施工阶段平面布置图（附件4-1）2）1#仓一层钢结构，2、5、6#仓及周围平台一层混凝土结构，3、4#仓及周围平台基础施工阶段平面布置图（附件4-2）3）1#仓装修，2、5、6#仓二层钢结构，3、4#仓及周围平台一层混凝土结构施工阶段平面布置图（附件4-3）4）1、2、5、6#仓装修，3、4#仓二层钢结构施工阶段平面布置图（附件4-4）5）装饰装修施工阶段平面布置图（附件4-5）3.临时生活及办公场地平面布置根据我司同类工程经验，通过对工程量、劳动力的合理估算，结合工期，计算出土建、幕墙工程、机电安装、装修工程及其他专业分包等劳动力高峰值人数约1800人。

临时用电施工方案一、编制目的1、规范施工临时用电工程、加强用电管理、实现安全用电。

2、为本工程临时施工用电的安装提供必要的作业指导。

二、编制依据1、建设部《建筑施工安全检查标准》（JGJ59-2011）2、《施工现场临时用电安全技术标准》（JGJ46-2005）3、施工安全标准的强制性条文（建设部、建标【2002】219号）三、施工临时用电概况1、本工程是蓟县安置区A地块八期9栋高层住宅楼，分为3#、4#、5#、6#、7#、10#、11#、14#、15#住宅楼。

2、现场采用TN-S系统（即三相五线制）380V/220V低压供电，设2个总配电箱，内设计量表、电压表、电流表。

3、根据施工现场用电设备布置情况，采用铜芯电力电缆埋地敷设，埋设位置及线路走向见临时配电系统图及施工用电现场平面图。

配电系统设置总配电箱、分配电箱、开关箱，实行三级配电，两级保护。

四、临时配电系统图及施工用电现场平面图1、配电系统图（总配电箱）2、分配电箱系统图总开关（不带漏电）分开关（不带漏电）3、开关箱系统图4、现场电力平面布置图五、电源计算1、主要设备表1-12、施工用电量计算2.1总负荷计算和总电流计算（1）各机组负荷计算A、起重机组1）设备容量：由于其属于反复短时工作制机械，所以先将暂载率Jc=40%统一换算到Jc=25%时塔式起重机组的设备容量：Pe1=2∑Pn×JC=2×(170KW+448KW)×4.0=781.45KW2)计算负荷Pjs1=Kx×Pe1=0.5×781.45KW=390.73KWQjs1=Pjs1×tj￠=390.73KW×1.02=398.54KvarB.钢筋加工机组Pe2=93KWPjs2=Kx×Pe2=0.8×93KW=74.4KWQjs2=Pjs2×tj￠=74.4KW×0.75=55.8KvarC.电焊机组1）.设备容量：由于其属于反复短时工作制机械，所以先将暂载率Jc=50%统一换算到Jc=100%时电焊机的设备容量：Pe3= Jc×∑Pn×cos￠=5.0×85.8×0.4=24.37KW2).计算负荷Pjs3=Kx×Pe3=0.35×24.37KW=8.5KWQjs3=Pjs3×tj￠=8.5KW×2.29=19.5KvarD.混凝土加工机组Pe4=13.2KWPjs4=Kx ×Pe4=0.7×13.2KW=9.24KW Qjs4=Pjs4×tj ￠=9.24KW ×1.02=9.42Kvar E.木工加工机组 Pe5=18KWPjs5=Kx ×Pe5=0.7×18KW=12.6KWQjs5=Pjs5×tj ￠=12.6KW ×1.02=12.85Kvar F.电气照明 Pe6=33KWPjs6=Kx ×Pe6=0.8×33 KW=24.6KW Qjs6=Pjs6=24.6Kvar(2)总负荷计算(Kx 为有功 、无功同时系数取0.8)Pjs 总= Pjs1＋Pjs2＋Pjs3＋Pjs4＋Pjs5＋Pjs 6 =520.07KW Qjs 总=Qjs1＋Qjs2＋Qjs3＋Qjs4＋Qjs5＋Qjs6 =520.71Kvar 总的有功功率Pjs 总=Kx ×∑ Pjs 总=0.8×520.07=416.06KW 总的无功功率Qjs 总=Kx ×∑ Qjs 总=0.8×520.71=416.57Kvar 总的视在功率Sjs=22总总Qjs Pjs += 2257.41606.416+=589KVA (3)总的计算电流计算Ijs=Sjs/3Ve=589/3×0.38=895(A)2.2根据计算总的视在功率为589KVA总的计算电流为895A。

临时施工用电施工方案一、根据现场实际情况，我们作了比较合理的机械设备总平面布置。

墙边电杆引出，采用三相五线制，供电电源为123KW，电流为300A。

二、投入机械设备用电一览表序号用电设备功率（KW）台数总功率（KW）1 龙门提升机7.5 1 7.52 插入式振动器 1.5 6 93 电焊机18 2 364 平板振捣器 1.1 1 1.15 弯曲机 3 1 36 切断机 2.2 1 2.27 切割机 2.2 1 2.28 圆盘锯7.5 1 7.89 碚灯 3.5 4 1410 碘钨灯 1 30 3011 临时用电照明0.04 80 3.212 手电钻 1.32 5 613 电锤0.85 3 2.55合计总功率（KW）122.35三、切断机、对焊机、圆盘锯等机械设备用电采用穿线管埋地敷设，宿舍照明线路采用护套线沿墙明敷，线路走向见临时用电平面布置图。

四、临时用电的安全管理(一) 安全用电组织措施1. 建立临时用电施工组织设计和安全用电技术措施的编制、审批制度，并建立相应的技术档案。

2. 建立技术交底制度，向专业电工、各类用电人员交待临时用电施工组织设计和安全用电技术措施的总体意图、技术内容和注意事项，并应在技术交底文字资料上履行交底人和被交底人的签字手续，注意交底日期。

3. 建立安全检测制度，从临时用电工程开始，定期对临时用电工程进行检测，主要内容是：接地电阻值，电气设备绝缘电阻值，漏电保护器动作参数等，以监视临时用电工程是否安全可靠，并做好检测记录。

4. 建立电气维修制度，加强日常和定期维修工作，及时发现和消除隐患，并建立维修工作记录，记载维修时间、地点、设备、内容技术措施、处理结果、维修人员，验收人员等。

5. 电气设备操作人员必须符合以下要求：(1) 施工现场内临时用电的施工和维修必须由经过培训后取得上岗证书的专业电工完成，电工的等级应同工程的难易程度和技术复杂环境相适应，初级电工不允许进行中、高级电工的作业。

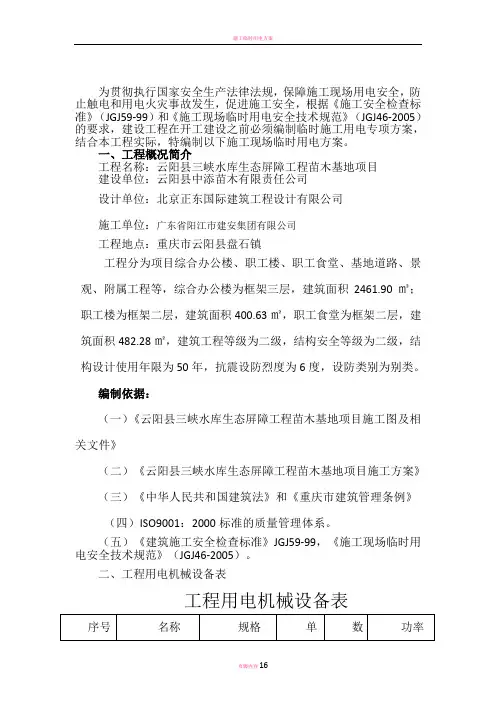

为贯彻执行国家安全生产法律法规，保障施工现场用电安全，防止触电和用电火灾事故发生，促进施工安全，根据《施工安全检查标准》（JGJ59-99）和《施工现场临时用电安全技术规范》（JGJ46-2005）的要求，建设工程在开工建设之前必须编制临时施工用电专项方案，结合本工程实际，特编制以下施工现场临时用电方案。

一、工程概况简介工程名称：云阳县三峡水库生态屏障工程苗木基地项目建设单位：云阳县中添苗木有限责任公司设计单位：北京正东国际建筑工程设计有限公司施工单位：广东省阳江市建安集团有限公司工程地点：重庆市云阳县盘石镇工程分为项目综合办公楼、职工楼、职工食堂、基地道路、景观、附属工程等，综合办公楼为框架三层，建筑面积2461.90㎡；职工楼为框架二层，建筑面积400.63㎡，职工食堂为框架二层，建筑面积482.28㎡，建筑工程等级为二级，结构安全等级为二级，结构设计使用年限为50年，抗震设防烈度为6度，设防类别为别类。

编制依据：（一）《云阳县三峡水库生态屏障工程苗木基地项目施工图及相关文件》（二）《云阳县三峡水库生态屏障工程苗木基地项目施工方案》（三）《中华人民共和国建筑法》和《重庆市建筑管理条例》（四）ISO9001：2000标准的质量管理体系。

（五）《建筑施工安全检查标准》JGJ59-99，《施工现场临时用电安全技术规范》（JGJ46-2005）。

二、工程用电机械设备表工程用电机械设备表我公司将严格采用TN-S接零保护系统，把供方提供的三相四线制低压电力系统（三相五线制），实行三级配电和二及漏电保护系统，电源线路采取架空和穿管地下埋设三、供电总平面图（附后）四、负荷计算：施工现场总需要系数Kx=0.6。

功率因素综合考试COSφ=0.65，根据变压器的位置及用电设备和现场的环境条件等确定总配电箱，分配电和开关箱ctgφ=1.17。

1、所有用电设备容量及计算符负荷：基础阶段:∑pe=30+22×1+7.5+3.5+7.5+2.2+1.1×2＋1.1×5＋5.5＋18×8=229.9KW主体阶段: ∑pe=30＋7.5＋7.5＋3.5＋75＋22×2＋22×2＋2.2×2＋1.1×2＋2.5×1＋5.5＋15=241.1KW取大值∑pe=241.1 KW根据公式求得施工现场的计算负荷为：P j=Kx∑pe=0.6×241.1≈145KWQ j= P j ctgφ=145×1.17≈170KVARS j=P j2+ Q j2= 1452+1702 ≈223KVAI j= S j Ve=223/0.38 3 ≈339A(1)总配电箱至第一分配箱的计算负荷：pjl=(3.5+7.5+75+7.5＋5.5)KW=99KW 因为(COSφ=0.6)Qjl=99×0.60≈59KVASjl= 992+592≈115KVAIjl=115/ 0.38 3≈174A(2)总配电箱至2、3分配电箱的计算负荷：pj2、3=(30+7.5+7.5)KW=65KW （因为COSφ=0.6）Qj2、3=65×0.6≈39KVARSjl2、3= 652+392≈76KVAIjl2、3=76/ 0.38 3≈115A(3)总配电箱至4分配电箱的计算负荷：Pj4=(22×2+22×2+1.1×2+2.2×2)KW=94.6KW（因为COSφ=0.6）Qj4=94.6×0.6≈57KVARSjl4= 94.62+572≈110KVAIjl4=110/ 0.38 3≈167A(4)照明开关箱的计算负荷：Pj=15KWIj=15×0.38=5.7AQj=5.7×1.17=7KVAR五、导线及导线截面的选择本工程进户总线选用BV线，总配电箱至分配电箱的导线均采用BV线，选择导线的程序是：先按允许温度、温升初选截面，使Ij小于导线截流量，然后再用电压损失校核，使其小于电压损失为满足要求：1、进户线：由负荷计算得右：Ij=339A，查表可选4×95mm2+1×70 mm2导线，此段线为甲方总配电箱至现场总配电箱。

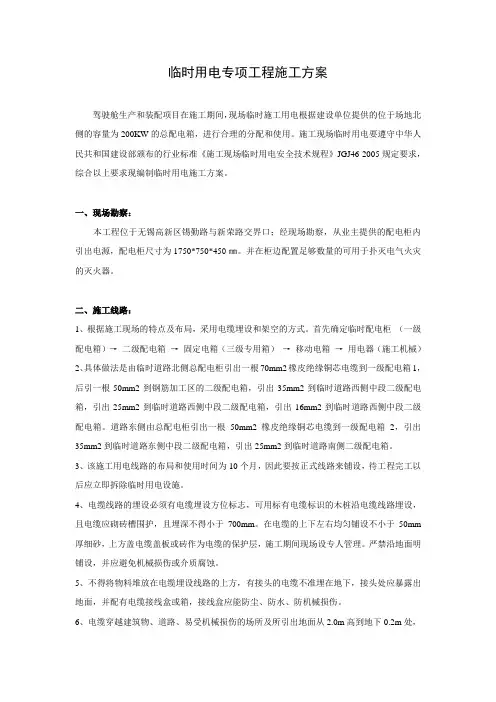

临时用电专项工程施工方案驾驶舱生产和装配项目在施工期间，现场临时施工用电根据建设单位提供的位于场地北侧的容量为200KW的总配电箱，进行合理的分配和使用。

施工现场临时用电要遵守中华人民共和国建设部颁布的行业标准《施工现场临时用电安全技术规程》JGJ46-2005规定要求，综合以上要求现编制临时用电施工方案。

一、现场勘察：本工程位于无锡高新区锡勤路与新荣路交界口；经现场勘察，从业主提供的配电柜内引出电源，配电柜尺寸为1750*750*450㎜。

并在柜边配置足够数量的可用于扑灭电气火灾的灭火器。

二、施工线路：1、根据施工现场的特点及布局，采用电缆埋设和架空的方式。

首先确定临时配电柜（一级配电箱）→二级配电箱→固定电箱（三级专用箱）→移动电箱→用电器（施工机械）2、具体做法是由临时道路北侧总配电柜引出一根70mm2橡皮绝缘铜芯电缆到一级配电箱1，后引一根50mm2到钢筋加工区的二级配电箱，引出35mm2到临时道路西侧中段二级配电箱，引出25mm2到临时道路西侧中段二级配电箱，引出16mm2到临时道路西侧中段二级配电箱。

道路东侧由总配电柜引出一根50mm2橡皮绝缘铜芯电缆到一级配电箱2，引出35mm2到临时道路东侧中段二级配电箱，引出25mm2到临时道路南侧二级配电箱。

3、该施工用电线路的布局和使用时间为10个月，因此要按正式线路来铺设，待工程完工以后应立即拆除临时用电设施。

4、电缆线路的埋设必须有电缆埋设方位标志，可用标有电缆标识的木桩沿电缆线路埋设，且电缆应砌砖槽围护，且埋深不得小于700mm。

在电缆的上下左右均匀铺设不小于50mm 厚细砂，上方盖电缆盖板或砖作为电缆的保护层，施工期间现场设专人管理。

严禁沿地面明铺设，并应避免机械损伤或介质腐蚀。

5、不得将物料堆放在电缆埋设线路的上方，有接头的电缆不准埋在地下，接头处应暴露出地面，并配有电缆接线盒或箱，接线盒应能防尘、防水、防机械损伤。

6、电缆穿越建筑物、道路、易受机械损伤的场所及所引出地面从2.0m高到地下0.2m处，必须加设钢防护套管，钢防护套管内径不小于电缆外径的1.5倍。

临时用电施工组织设计一、工程概况:·工程，地下一层、地上十六层，为框剪结构，建筑面积为76000㎡。

所用电气设备有钢筋切断机2 台、钢筋弯曲机3台、闪光对焊机2台、混凝土搅拌机1台、弧焊机2台、电渣压力焊机2台, QTZ40C塔吊1台，QTZ40B塔吊1台，QTZ63塔吊1台，其它小型用电器具若干。

根据施工现场和JGJ46-2005的临时用电的安全技术规程的规定，编制临时用电施工组织设计。

确定方案如下：二、现场勘探我施工现场的总电源系从拟建的工程的西北角的建设单位的总配电房接出，所用缆线为三相五芯线，再从总箱分别接向1#箱、2#箱、3#箱分箱，再从各个分箱接向用电设备末端分箱，最后由末端分箱接向用电设备。

临时用电设备的布放位置，临时建筑设施搭设位置详见施工现场总平面图（附图1）。

三、设备位置及线路走向2、施工现场的线路走向及布置总线从临时配电房接出，接入工地施工总箱，然后从总配接入三个分箱(分别为1#箱、2#箱、3#箱)，其中1#箱所辖用电设备有：QTZ40B塔吊、办公区电箱、生活宿舍区电箱、临时流动箱；2#箱所辖用电设备有：QTZ63塔吊、MB573圆盘锯、J350搅拌机、楼层临时流动分箱；3#箱所辖用电设备有：QTZ40C塔吊、钢筋切断机、钢筋弯曲机、闪光电焊机、滚轧直螺纹丝牙机、钢所走线路皆按操作规程进行架空，经过材料运输主干道无法架空的，用无缝钢管深埋地下。

线路走向详见附图2。

四、用电回路计算现场总需要系数K x=0.7，COSψ=0.65，tanψ=1.17,根据临时用电电源的位置及用电设备分布和现场的环境条件确定总配电箱、分配电箱和开关箱的位置。

由总配电箱返出的各支干线用电设备甚少，可按满负荷计算。

1号设备：Pe=2P‘=2×28×0.251/2=28kw2号设备：Pe=2P‘=2×28×0.251/2=28kw3号设备：Pe=2P‘=2×36×0.251/2=36kw4号设备：Pe=P‘=7.5kw5号设备：Pe=P‘=2.8kw6号设备：Pe=48.5×0.61/2×0.88=32.9kw7号设备：Pe=P‘=4kw8号设备：Pe=se’JC1/2COSψ=38×0.651/2×0.87=26.7kw9号设备：Pe=P‘=4kw10号设备: Pe=2P‘=5.5kw11号设备：Pe=P‘=2.2kw12号设备：Pe=P‘=1.5kw13号设备：Pe=P‘=9kw所有用电设备的总容量及计算负荷及导线截面的选择：ΣPe=（28kw＋28kw＋36kw＋7.5kw＋2.8kw＋48.5kw＋4 kw +38 kw +3kw＋5.5 kw＋2.2kw＋1.5kw＋9kw）=214kw则 P j=0.7×214kw=149.8kwQ j=P j×tanψ=149.8kw×1.17kwAR =175.27kwARS j=( P j2 + Q j2) 1/2=( 149.82 + 175.272) 1/2=230.9KVAI j= S j/(Ue×31/2)= 230.9KVA/0.38×1.72A=353.3A从以上计算可知：I j=353.3A ,查表可选3×185㎜2＋2×95㎜2 (I=388A)的电缆,此段线由我方负责安装。

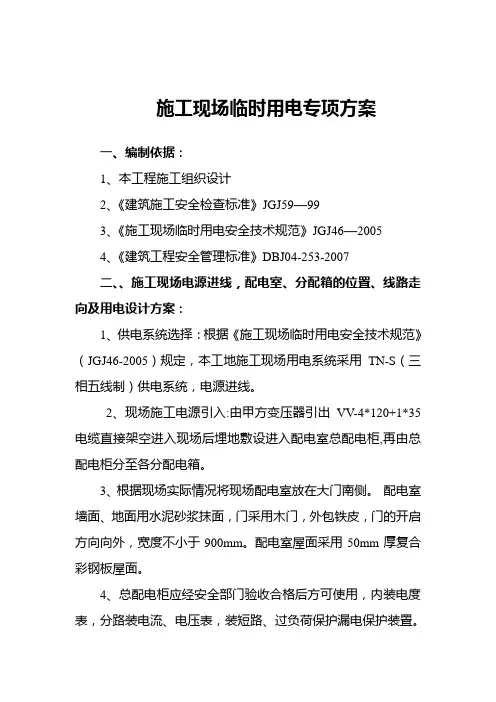

施工现场临时用电专项方案一、编制依据：1、本工程施工组织设计2、《建筑施工安全检查标准》JGJ59—993、《施工现场临时用电安全技术规范》JGJ46—20054、《建筑工程安全管理标准》DBJ04-253-2007二、、施工现场电源进线，配电室、分配箱的位置、线路走向及用电设计方案：1、供电系统选择：根据《施工现场临时用电安全技术规范》（JGJ46-2005）规定，本工地施工现场用电系统采用TN-S（三相五线制）供电系统，电源进线。

2、现场施工电源引入:由甲方变压器引出VV-4*120+1*35电缆直接架空进入现场后埋地敷设进入配电室总配电柜,再由总配电柜分至各分配电箱。

3、根据现场实际情况将现场配电室放在大门南侧。

配电室墙面、地面用水泥砂浆抹面，门采用木门，外包铁皮，门的开启方向向外，宽度不小于900mm。

配电室屋面采用50mm厚复合彩钢板屋面。

4、总配电柜应经安全部门验收合格后方可使用，内装电度表，分路装电流、电压表，装短路、过负荷保护漏电保护装置。

5、配电柜各配电线路应编号，标以用途及名称。

维修时，应悬挂停电标志牌，停电必须有专人负责。

6、配电箱应装设总隔离开关和分路隔离开关，总熔断器及分路熔断器。

7、电源引出线采用三相五线制，线路采用埋地敷设，电线采用塑料绝缘电力电缆。

配电采用三级配电两级保护，施工现场所有用电设备均设置漏电保护装置，作到“一机、一箱、一闸、一保护”，潮湿作业及手持照明应使用安全电压。

8、施工移动工作电缆采用五芯电缆。

9 、照明灯具的金属外壳必须作接零保护，单相回路的照明开关箱内必须装设漏电保护器。

10、配电箱内的开关电器应按规定的位置，紧固在电器安装板上，不得歪斜和松动，箱内的电器必须可靠完好，不准使用破损不合格的电器，漏电保护器应装设在电源隔离开关的负荷侧，各种开关器的额定值应与其控制用电设备的额定值相适应，容量大于5.5kw的动力线路应采用自动开关电器，熔器熔体更换时，严禁用不符合原规格的熔体代替。

临时用水、用电设计及平面布置1.1施工用水设计及平面布置1.1.1.施工用水情况本工程施工用水主要有两部分组成：生活区用水和施工现场用水。

生活区用水主要为满足工人生活用水要求及生活区消防用水要求；现场施工用水主要包括生产用水、生活用水和现场消防用水。

给水管道敷设要沿施工道路埋地进行，在现场各用水点引出接驳点。

给水总管管径经计算选用φ150的镀锌钢管铺设。

为满足消防要求，总管要在现场基本成环状敷设，现场西侧生活区单接一根φ100给水管，北侧生活区接一根DN100给水管，兼消防生活水用。

消防用水管道沿施工道路铺设，按施工现场防火要求，每隔40m~60m设置一套地上消火栓，配备相应的消防水管。

施工现场、工人生活区、材料加工厂及材料堆放区，按消防要求，配置一定数量的灭火器。

按有关要求报装和安装水表，管道布置及管道选型要以施工用水量计算为依据，合理进行选择。

1.1.2.现场临时用水量及管径计算1.1.2.1.施工工地总用水量1.工程施工用水量工程施工用水量q1按下式计算：q1 = K1∑Q1N1K2/（8×3600）取用水量最大的基础底板混凝土浇注阶段进行计算。

K1—未预计的施工用水系数，取1.10；Q1—每班计划完成工程量，按每班浇筑1800m3混凝土；N1—施工用水定额，混凝土采用预拌混凝土，仅考虑混凝土自然养护，耗水量取250L；K2—现场施工用水不均衡系数，取1.5。

工程施工用水量：q1 = 1.10×1800×250×1.5/（8×3600）=25.78L/s。

2.施工机械用水施工机械用水量q2按下式计算：q2 =K1∑Q2N2K3/8×3600K1—未预计施工用水系数，取1.10；Q2—同一种机械台数，取主要用水机械，试压泵3台；N2—施工机械台班用水定额，试压泵取3×400L；K3—施工机械用水不均衡系数，取1.05；施工机械用水量：q2= 1.10×3×3×400×1.05/（8×3600）=0.14L/s。

施工现场临时用电组织设计、编制依据《低压配电设计规》《建筑工程施工现场供电安全规》《通用用电设备配电设计规》《供配电系统设计规》《施工现场临时用电安全技术规》《建筑施工安全检查标准》二、单体建筑施工条件三、设计容和步骤1现场勘探及初步设计：(1) 本工程所在施工现场围施工前无各种埋地管线。

⑵现场采用380V低压供电，设一配电总箱，有计量设备，采用TN-S系统供电。

(3)根据施工现场用电设备布置情况，总箱进线采用导线架空敷设，干线采用穿硬塑料管敷设，用电器导线采用穿硬塑料管敷设。

布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。

⑷按照《JGJ46-2005》规定制定施工组织设计，接地电阻R W4 Q。

2、确定用电负荷：(1)、塔式起重机K x=0.3 ，Cos ©=0.6 ，tg ©=1.33将J c=40%统一换算到J c1 =25%的额定容量P n=48kWP e=n X(J c/Jd)1/2 XP n =1 x(0.4/0.25) 1/2X48=60.72 kWP s=K xX P e=0.3 X60.72=18.21kWQ js=P jsX tg ©=18.21 X1.33=24.29kvar(2) 、建筑施工外用升降机K x=0.3 , Cos ©=0.6 , tg ©=1.33P s=0.3 X30=9kWQ js=P jsX tg ©=9 X1.33=12kvar(3) 、自落式混凝土搅拌机K x=0.6 , Cos ©=0.85 , tg © =0.62P s=0.6 X7.5=4.5kWQ js=P jsX tg ©=4.5 X0.62=2.79kvar⑷、对焊机K x=0.35 ，Cos©=0.7 ，tg ©=1.02将J c=50%统一换算到J c1 =100%的额定容量P n=100kWP e=n X(j c/J c1)1/2 XP n =1 X(0.5/1)1/2 X100=70.71 kW R s=K xX P e=0.35 X70.71=24.75kWQ js=P jsX tg ©=24.75 X1.02=25.25kvar(5) 、钢筋调直机K x=0.65 , Cos©=0.7 , tg ©=1.02P s=0.65 X7.5=4.88kWQ js=P jsX tg ©=4.88 X1.02=4.97kvar(6) 、钢筋弯曲机K x=0.65 , Cos © =0.7 , tg ©=1.02P s=0.65 X3=1.95kWQ js=P jsX tg ©=1.95 x i.02=1.99kvar(7) 、钢筋切断机K x=0.65 , Cos © =0.7 , tg ©=1.02 P s=0.65 X5.5=3.58kWQ js=P jsX tg ©=3.58 X1.02=3.65kvar (8) 、直滚滚丝机K x=0.65 , Cos © =0.6 , tg ©=1.33 P s=0.65 X4=2.6kWQ js=P jsX tg ©=2.6 X1.33=3.47kvar (9) 、木工圆锯K x=0.65 , Cos©=0.6 , tg ©=1.33 P s=0.65 X3=1.95kWQ js=P jsX tg ©=1.95 X1.33=2.6kvar (10) 、木工电刨K x=0.65 , Cos©=0.6 , tg ©=1.33 P s=0.65 X0.7=0.45kWQ js=P jsX tg ©=0.45 X1.33=0.61kvar (11) 真空吸水泵K x=0.75 ，Cos©=0.8 ，tg ©=0.75 P s=0.75 X4=3kWQ js=P jsX tg ©=3 X0.75=2.25kvar (12) 、高扬程水泵K x=0.75 , Cos ©=0.8 , tg ©=0.75 R s=0.75 X20=15kWQ js=P jsX tg ©=15 X0.75=11.25kvar(13) 、插入式振动器K x=0.3 , Cos ©=0.7 , tg ©=1.02P s=0.3 X2.2=0.66kWQ js=P jsX tg ©=0.66 X1.02=0.67kvar(14) 、平板式振动器K x=0.3 , Cos ©=0.7 , tg ©=1.02P s=0.3 X1.1=0.33kWQ js=P jsX tg ©=0.33 X1.02=0.34kvar(15) 、交流电焊机K x=0.5 ，Cos ©=0.4 ，tg ©=2.29将J c=50%统一换算到J c1 =100%的额定容量P n=S n X Cos©=9 X0.4=3.6kWP e=n X(J c/J c1)1/2 XP n =1 X(0.5/1)1/2X3.6=2.55 kW P s=K xX P e=0.5 X2.55=1.27kWQ js=P jsX tg ©=1.27 X2.29=2.92kvar(16) 、交流电焊机K x=0.5 , Cos ©=0.4 , tg ©=2.29将J c=50%统一换算到J c1 =100%的额定容量P n=S n X Cos ©=38.6 X0.4=15.44kWP e=n x(J c/Jd)1/2 xP n =1 X(0.5/1)1/2X15.44=1O.92 kW R s=K xX P e=0.5 X10.92=5.46kWQ js=P jsX tg ©=5.46 X2.29=12.51kvar(17) 、高压汞灯K x=0.6 , Cos ©=0.7 , tg ©=1.02P s=0.6 X6 X1.仁3.96kWQ js=P jsX tg ©=3.96 X1.02=4.04kvar (18) 、碘钨灯K x=0.3 , Cos ©=0.7 , tg ©=1.02P s=0.3 X5 X1=1.5kWQ js=P jsX tg ©=1.5 X1.02=1.53kvar (19) 、白炽灯K x=0.9 , Cos ©=1 , tg ©=0R s=0.9 X2 X1=1.8kWQ js=P jsX tg ©=1.8 X0=0kvar(20) 、打夯机K x=0.9 , Cos ©=0.9 , tg ©=0.48P s=0.9 X9 X1=8.1kWQ js=P jsX tg ©=8.1 X0.48=3.92kvar (21) 、荧光灯K x=0.75 , Cos © =0.85 , tg © =0.62 P s=0.75 x l.5X l.2=1.35kWQ js=P jsX tg ©=1.35 X0.62=0.84kvar (22) 、碘钨灯K x=0.3 , Cos ©=0.7 , tg ©=1.02P s=0.3 X6 X1=1.8kWQ js=P jsX tg ©=1.8 X1.02=1.84kvar(23) 、碘钨灯K x=0.3 , Cos ©=0.7 , tg ©=1.02P s=0.3 X10X1=3kWQ js=P jsX tg ©=3 X1.02=3.06kvar(24) 、白炽灯K x=1 , Cos ©=1 , tg ©=0P s=1 X2.2 X1=2.2kWQ js=P jsX tg ©=2.2 X0=0kvar(25) 总的计算负荷计算，总箱同期系数取Kx=0.95 总的有功功率R s=K x X£js=0.95 X(18.21+9+4.5+24.75+4.88+1.95+3.58+2.6+1.95+0.45+3+15+0.66+0.33+1.27+5.46+3.96+1.5+1.8+8.1+1.35+1.8+3+2.2)=115.23kW 总的无功功率Q js=K xXEjs=0.95 X(24.29+12+2.79+25.25+4.97+1.99+3.65+3.47+2.6+0.61+2.25+11.25+0.67+0.34+2.92+12.51+4.04+1.53+0+3.92+0.84+1.84+3.06+0)=120.44kvar总的视在功率S S=(P js2+Q js2)1/2=(115.23 2+120.442) 1/2=166.68kVA总的计算电流计算I js=S js/(1.732 X U e)=166.68心.732 X0.38)=253.25A3、1号干线(1号总配电柜)线路上导线截面及分配箱、开关箱电气设备选择：在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。

第六章施工现场平面布置和临时设施、临时道路布置6.1 周围环境分析6.1.1 工程位置本工程位于丹阳市市中心，位于新建丹阳市试验幼稚园以东，白云街以北，新建荣城国际小区以西。

6.1.1-1 工程平面图6.1.2 周围状况施工现场为待拆操场和教学楼，北侧为荣城国际项目施工场地，南侧为已建好旳学校教学楼和居民区和道路，现场北侧为新建旳丹阳市试验幼稚园，并有一排电线杆和围墙，现场东侧为试验小学既有教学楼。

施工过程中需要对既有建筑和设施进行对应旳保护。

6.2 布置原则与布置根据平面布置时应根据现场实际状况，结合工程特点进行布置，就本工程而言，布置原则和根据如下：6.2.1 布置原则施工现场平面布置以现场条件及工程施工特点为根据，本着施工现场布置紧凑合理、减少临时设施旳拆改，经济节省旳原则开展现场旳布置及施工活动，详细旳施工平面布置原则确定如下：1 施工现场平面只针对生产设施和现场围蔽进行布置。

办公及生活场地使用附近场地，施工现场场地内不予搭设。

2 施工平面紧凑有序，在满足土建、水电安装、装修施工旳条件下，尽量节省施工用地。

3 运用业主提供旳水、电条件，本着尽量节省线路旳原则对施工现场临时用水、电路进行合理旳布置。

4 合理布置塔吊和施工电梯、物料提高机旳位置和型号，运用原有场内施工道路，合理布置材料堆放场地，减少运送费用和场内二次搬运。

5 按市有关现场卫生、安全防火和环境保护等旳规定进行布置。

6.2.2 布置根据1 招标文献有关规定。

2 现场临界线、水源、电源位置，以及现场勘察成果。

3 招标提供旳招标图纸。

4 总进度计划及资源需用量计划。

5 总体布署和重要施工方案。

6 安全文明施工及环境保护规定等。

6.3 生活区布置6.3.1 生活区场地旳选择由于本工程施工场地狭小，管理人员办公、生活区直使用附近场地另行搭设。

6.3.2 生活设施旳布置6.3.2.1 宿舍布置生活区内设置职工宿舍、食堂、活动室等房间，满足职工休息以及文化活动旳需要。

施工临时用电平面布置图1 施工用电量计算根据现场用电情况计算用电设备、设备组容量、供电电源的容量。

设计及选择导线截面及整个配电系统（配电房、配电箱、开关箱）以及配电线路。

1计算公式K1、K2、K3、K4——需要系数，参见下表2拟投入机械设备计划施工现场有许多用电设备，如塔吊、钢筋加工设备、振捣器、木工加工器械以及电焊机、照明器械等，本工程用电高峰期将出现在主体结构施工期内，因此以结构施工阶段为基准进行施工用电负荷计算。

高峰期用电设备见表3总用电量计算考虑到本工程主体结构的施工阶段的施工机械设备用电量较大，故以此阶段的机械使用情况作为计算施工用电的依据。

同时考虑主体结构施工阶段，安装、装修工程已部分插入施工，计算总用电量需考虑其机械设备用电量。

经过计算，本工程结构工程施工总用电量约814.8kVA。

根据现场提供箱变位置以及以后可使用箱变。

2配电线路设计2.1配电线路的形式及基本系统选择从箱形配电变压器采用电缆沿电缆沟引到配电房内的总配电柜，施工配电变压器采用低压侧中性点直接接地的TN-S保护接零系统。

从总配电柜开始所有线路、设备一律采用三相五线系统、单相三线系统接零保护形式，以三级配电二级保护的方式运行。

总配电柜设过热、过流、及漏电保护，设备开关箱设过热、过流及漏电保护。

所有从配电房引出的配电电缆均在保护零线末端设置重复接地，保护零线一律采用黄、绿双色线，干线截面不小于16mm2，支线截面不小于2.5mm2，黄、绿双色线严禁用作相线。

本工程共设置17个二级箱，其他分箱若干，主电缆线沿基坑边埋地敷设。

2.2配电线路敷设临时用电的主要干线均采用埋地敷设，施工现场和作业层的部分用电采用架空敷设。

根据施工阶段的转换，用电线路也随之用电设备的增加或减少而改变。

本工程施工现场主要采用绝缘塑料护套电力电缆，从现场北面及南面配电室接线沿北面围墙敷设至场地东面、南面，电缆均沿地面电缆沟敷设，过道口处均穿Ф100或150钢管保护，竖向电缆利用井道和板面预留孔洞引上，每3层设楼层配电箱。

临电施工方案编制：审核：审批：一、编制依据1、xx1号、2号学院宿舍楼、浴室、食堂项目施工图纸及变更；2、《施工现场临时用电安全技术规范》（JGJ46-2005）；3、《建筑工程施工现场供电安全规范》（GB50104-93）；二、工程概况工程建设单位：xx项目名称：xx学院1号学生宿舍、2号学生宿舍项目地址：本工程为xx学院建设项目，项目位于四川，建筑总面积50445平方米。

1号学生宿舍、2号学生宿舍为砖混结构，地上六层，建筑高度为25.6m，基础为筏板式基础，结构设计使用年限为50年，抗震等级设防烈度7度，建筑结构安全等级二级。

食堂为框架结构，基础形式为条基，建筑工程等级二级，设计使用年限50年，抗震设防烈度7度，地上三层。

浴室为框架结构，基础形式为梁筏式，结构域设计使用年限为50年，结构安全等级二级，抗震设防烈度为7度，地下一层，地上三层。

建设方指定1#厢变为我施工单位供电，由1#厢变引至现场配电柜，供电线路采用埋地式电缆（深度大于0.6m）。

现场设置钢筋制作车间两座，木工棚两座，现场设办公室、食堂等（详见施工平面图）。

三、各分部施工临时用电情况表1号学生宿舍、2号学生宿舍主要电动机械设备配备表。

食堂、浴室主要电动机械设备配备表。

根据以上表式计算出施工现场用电总容量：总用电量P=1.05~1.10(K1P1/cosø+K2P2+K3P3+K4P4+K5P5) 公式中 P1为电动机总功率，P2为电焊机总功率P3为室内照明总功率，P4室外照明总功率P5为施工现场食堂用电总功率，电动机平均功率系数取0.78、总需求系数取1.05，K1取0.5 ，k2取0.6K3取0.8，K4取1.0 ，K5取0.8，总用电量P为千伏安（KVA）总用电量=1.05×(0.5×249.4/0.78+0.6×141+0.8×40)= 276.47 KVA现场临时用电由建设单位的1#厢变引出，从1#厢变引一路电源（VV22-4×185+1×95）采用150双根电缆线引至现场一级配电柜，再引至现场用电各个配电箱。
